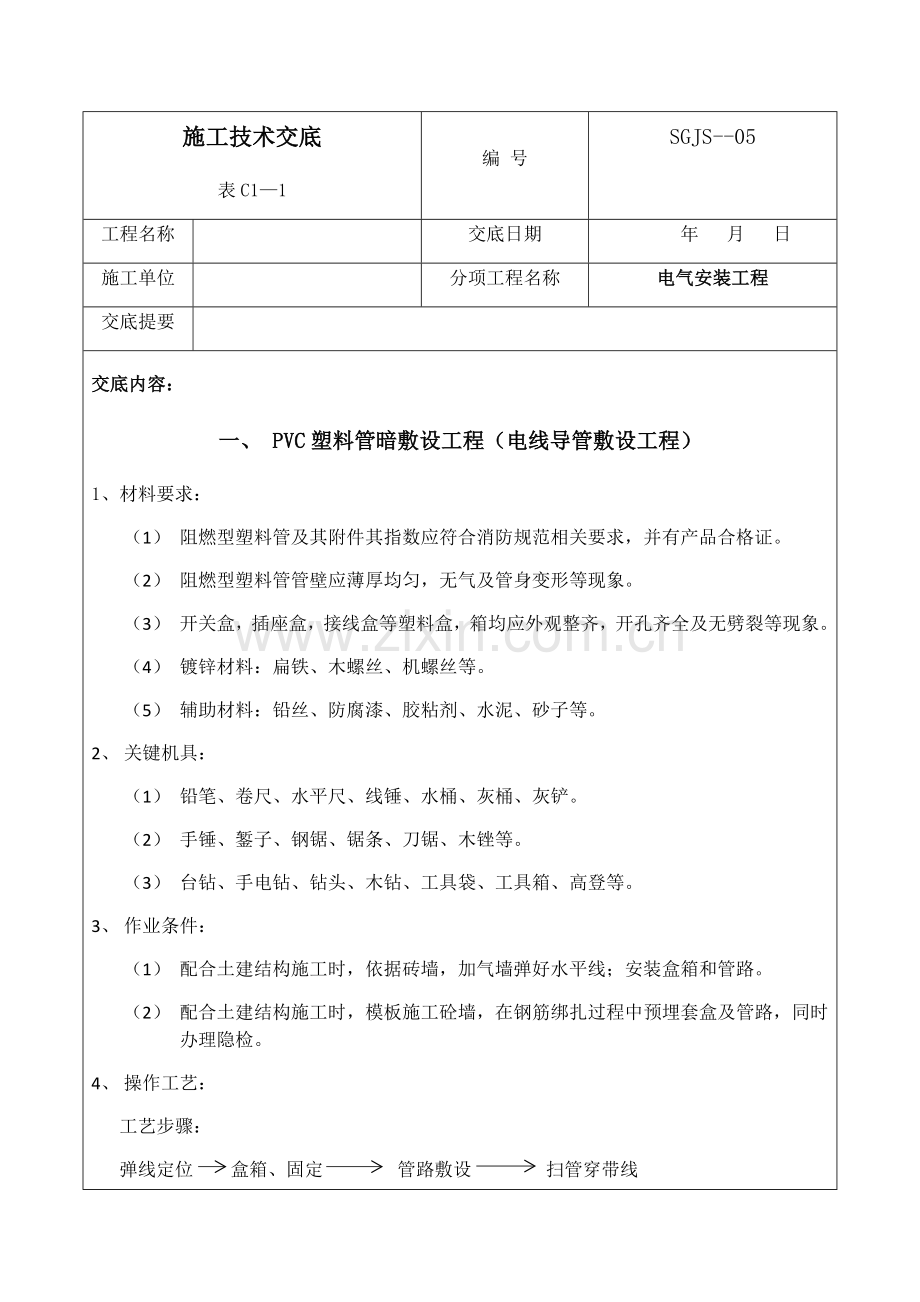

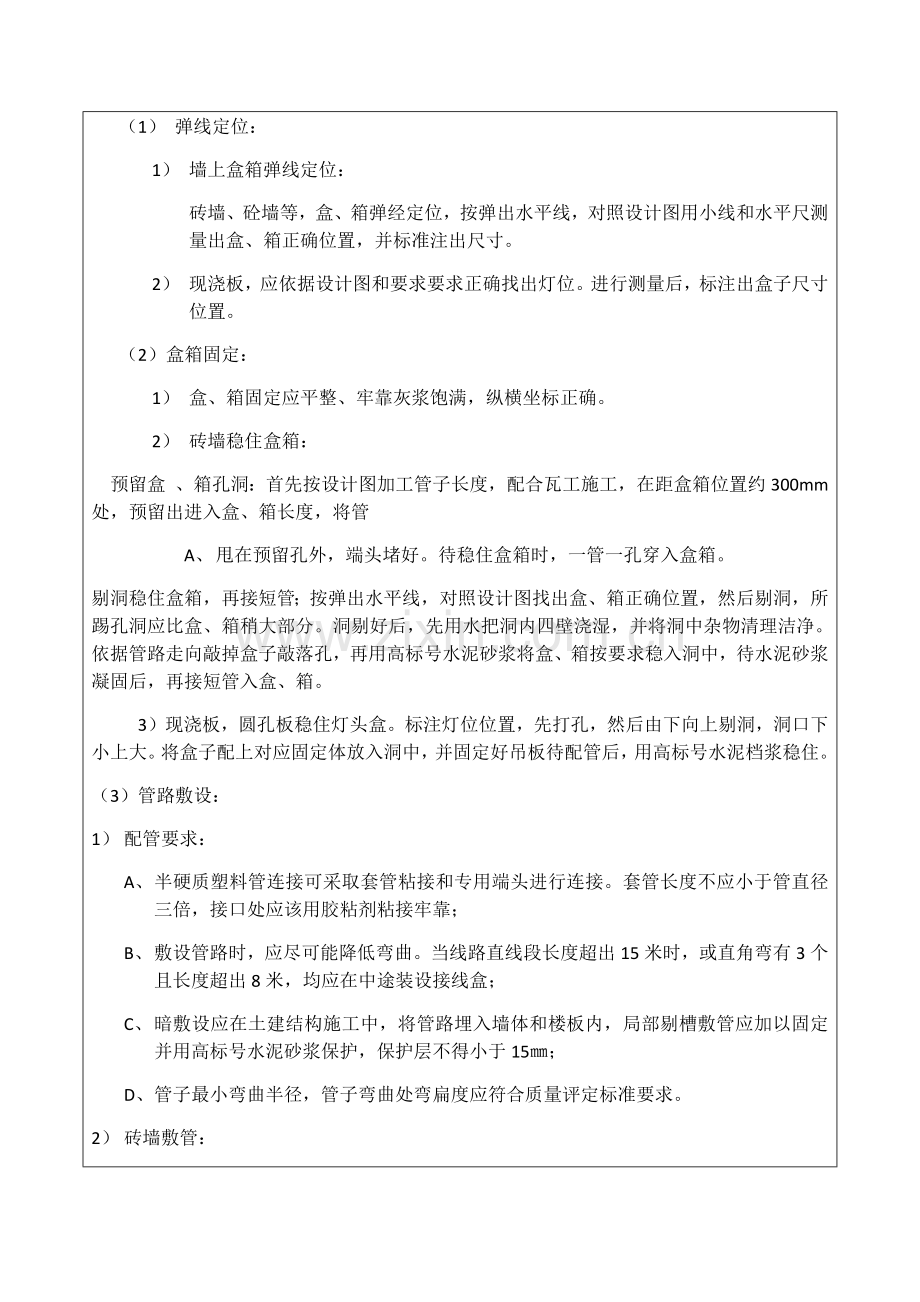

施工技术交底表C11编 号SGJS-05工程名称交底日期年 月 日施工单位分项工程名称电气安装工程交底提要交底内容：一、 PVC塑料管暗敷设工程（电线导管敷设工程）1、 材料要求：（1） 阻燃型塑料管及其附件其指数应符合消防规范相关要求，并有产品合格证。（2） 阻燃型塑料管管壁应薄厚均匀，无气及管身变形等现象。（3） 开关盒，插座盒，接线盒等塑料盒，箱均应外观整齐，开孔齐全及无劈裂等现象。（4） 镀锌材料：扁铁、木螺丝、机螺丝等。（5） 辅助材料：铅丝、防腐漆、胶粘剂、水泥、砂子等。2、 关键机具：（1） 铅笔、卷尺、水平尺、线锤、水桶、灰桶、灰铲。（2） 手锤、錾子、钢锯、锯条、刀锯、木锉等。（3） 台钻、手电钻、钻头、木钻、工具袋、工具箱、高登等。3、 作业条件：（1） 配合土建结构施工时，依据砖墙，加气墙弹好水平线；安装盒箱和管路。（2） 配合土建结构施工时，模板施工砼墙，在钢筋绑扎过程中预埋套盒及管路，同时办理隐检。4、 操作工艺：工艺步骤：弹线定位 盒箱、固定 管路敷设 扫管穿带线（1） 弹线定位：1） 墙上盒箱弹线定位：砖墙、砼墙等，盒、箱弹经定位，按弹出水平线，对照设计图用小线和水平尺测量出盒、箱正确位置，并标准注出尺寸。2） 现浇板，应依据设计图和要求要求正确找出灯位。进行测量后，标注出盒子尺寸位置。 （2）盒箱固定：1） 盒、箱固定应平整、牢靠灰浆饱满，纵横坐标正确。2） 砖墙稳住盒箱：预留盒 、箱孔洞：首先按设计图加工管子长度，配合瓦工施工，在距盒箱位置约300mm处，预留出进入盒、箱长度，将管A、 甩在预留孔外，端头堵好。待稳住盒箱时，一管一孔穿入盒箱。剔洞稳住盒箱，再接短管；按弹出水平线，对照设计图找出盒、箱正确位置，然后剔洞，所踢孔洞应比盒、箱稍大部分。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理洁净。依据管路走向敲掉盒子敲落孔，再用高标号水泥砂浆将盒、箱按要求稳入洞中，待水泥砂浆凝固后，再接短管入盒、箱。 3）现浇板，圆孔板稳住灯头盒。标注灯位位置，先打孔，然后由下向上剔洞，洞口下小上大。将盒子配上对应固定体放入洞中，并固定好吊板待配管后，用高标号水泥档浆稳住。（3）管路敷设：1） 配管要求：A、 半硬质塑料管连接可采取套管粘接和专用端头进行连接。套管长度不应小于管直径三倍，接口处应该用胶粘剂粘接牢靠；B、 敷设管路时，应尽可能降低弯曲。当线路直线段长度超出15米时，或直角弯有3个且长度超出8米，均应在中途装设接线盒；C、 暗敷设应在土建结构施工中，将管路埋入墙体和楼板内，局部剔槽敷管应加以固定并用高标号水泥砂浆保护，保护层不得小于15；D、 管子最小弯曲半径，管子弯曲处弯扁度应符合质量评定标准要求。2） 砖墙敷管：A、 管路连接。可采取套管粘接法或端头连接。接头处应固定牢靠。管路应随同砌砖工序同时砌筑在墙体内。B、 管进盒、箱连接：可采取粘接或端头连接。管进入盒、箱不许可内进外出，应和盒箱里口，平齐，一管一孔，不许可开长孔；（4）扫管，穿带线时将管口和盒、箱里口切平。5、 质量标准：（1） 确保项目：材质及适用场所必需符合设计要求和施工规范要求。（2） 基础项目：1） 管路连接紧密，管口服液光滑，保护层大于15。2） 盒箱设置正确，固定可靠，管子进入盒箱处顺直，在盒箱内露出长度应小于5。3） 穿过变形缝处有赔偿装置，补置装能活动自如。6、 成品保护：（1） 剔槽打洞时，不要用力过猛，以免造成墙壁面周围破碎。洞口不易剔得过大，过宽，不要造成土建结构缺点。管路敷设完后应立即进行保护其它工种在操作时应注意不要将管子砸扁和踩坏。（2） 在砼板，加气板上剔洞时，注意不要剔断钢筋，剔洞时应先用钻打孔，再护孔，不许可用大锤由上面砸孔洞。（3） 配合土建浇灌砼时，应派人看护，以预防管路位移或要机械损伤。7、应注意质量问题：（1） 管路有外露现象，或保护层不足15，剔槽时要确保深度而且立即将管子固定，再用水泥档浆固定保护。（2） 稳住及预埋盒、箱有歪斜，坐标不准，灰浆不饱满等现象。稳住盒箱时一定要找准位置，先注入适量水泥档浆，再用线锤找正，然后用水泥砂浆将盒、箱周围缝隙填实。（3） 管子煨湾处凹扁度过大及弯曲半径应大于等于6D。煨弯应按要求操作并立即固定和保护。（4） 管路不通。朝上管口轻易掉进杂物，所以，应立即将管口封堵好。其它工种作业时，应注意不要碰损敷设完管路以免造成管路堵塞。二、管内穿绝缘导线工程一、材料要求：1） 绝缘导线：导线型号，规格必需符合设计要求，并有产品出厂合格证。2） 镀锌丝或钢丝：应顺直无背扣，扭接等现象，并含有对应机械拉力。3） 护口：应依据管径大小选择对应规格护口。4） 螺旋接线钮，应依据导线截面和导线根数选择对应型号加强型绝缘钢壳螺旋接线钮。5） LC型压线帽：含有阻燃性能氧指数为难27%以上，适适用于铝导线2.5mm、4m两种结头压接，分为黄白红、绿蓝五种颜色，可依据导线截面和根数选择使用铝导线用绿蓝；铜铝用黄、白、红）。6） 套管：有铜套管，铜铝过分套管三种，选择时应采取和导线材质，规格对应套管。7） 接线端子（接线鼻），应依据导线根数和总截面选择对应规格接线端子。8） 辅助材料：橡胶（或粘塑料）绝缘带，黑胶布、滑石粉、布条等。2、关键机具（1） 克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车。（2） 电炉、锡锅、锡斗、锡勺、电烙铁。（3） 一字改锥，十字改锥、电工刀、高登、万用表、兆欧表。1、 作业条件1）配管工程或线槽安装工程配合土建结构施工完成。2）配合土建工程顶棚施工配管或线槽安装完成。4、操作工艺：1） 工艺步骤：选择导线 扫管 穿带线 放线和断线 导线和带线绑扎 管口带护口 导线连接 线路绝缘摇测2） 选择导线：a、 应依据设计图要求选择导线。进出户导线宜使用橡胶绝缘导线。b、 相线，中性线及保护地线颜色应加以区分，用淡蓝颜色导线为中性线，用黄绿相间导线为保护地线。3） 清扫管路： 清扫管路目标是清扫管路中灰尘，泥水等到杂物。清扫管路方法：将布条两面三刀端牢靠绑扎在带线上两人往返拉动带线，将管内杂物清净。4） 穿带线： 穿带线目标是检验管路是通畅，管路走向及盒箱位置是否符合设计要求。 穿带线方法：通常均采取1.22.0mm铁丝。先将铁丝一端弯成不封均应留置1015cm余量。在管路较长或转弯较多时，能够在敷设管路同时将带线一并穿好。 穿带线受阻时，应用两面三刀根铁丝同时搅动，使两根铁丝端头相互钩绞在一起，然后将带线拉出。5） 放线及断线：a、 前应依据施工图导线规格，型号进行查对；放线时导线应置于放线架或放线车上。b、 断线，剪断导线时，导线预留长度应按以下四种情况考虑。（1） 接线盒，开关盒，插座盒及灯头盒内预留长度为15cm（2） 配电箱内导线预留长度应为配电箱箱体周长确实良1/2（3） 出户导线预留长度应为1.5mm（4） 公用导线在分支处，可不剪断导线而直接穿过。6） 导线和带线绑扎： 当导线根数较少时比如二至三根导线，可将导线前端绝缘层削去，然后将线芯直接插入带线盘圈内并折回压实。绑扎牢靠。便绑扎处形成一个平滑锥形过分部位。 当导线根数较多或导线截面较大时可将导线前端绝缘层削去，然后将线芯斜错排列在带上，用绑线缠绕绑扎牢靠。 使梆扎接头处形成一个滑锥形过渡部位，便于穿线。7） 管内穿线： 钢管（电线管）在穿线前，应首先检验各个管口护口是否齐整，如有遗漏和破损，均应补齐和更换。 当管路较长或转弯较多时，要在穿线同时往管内吹入适量滑石粉。 两人穿线时，应配合协调，一拉一送。 穿线时应注意下列问题：（1） 同交流回路导线必需穿于同一管内。（2） 不一样回路，不一样电压和交流和直流导线，不得穿入同一管内。（3） 导线在变形缝处，补尝装置应活动自如。导线应留有一定余度。敷设于垂直管路中导线，当超出下列长度时，应在管口处和接线盒中加以固定：截面积为50m，及以下导线为30m；截面积为7095m导线为20m；截面积在180240m之间导线为18m。8） 导线连接： 导线连接应含有条件：（1） 线接头不能增加电阻值。（2） 受力导线不能降低原机械强度。（3） 不能降低原绝缘强度。 剥削绝缘使用工具及方法：（1） 剥削绝缘使用工具：因为多种导线截面、绝缘层薄厚程度，分层多少全部不一样，所以使用剥削线工具也不一样。常见工具电工刀，克丝钳和剥削线钳，可进行削革力及剥削绝缘层。通常4m以下导线标准使用剥线钳，但使用电工刀时，不许可采取刀导线周围转圈转圈剥线绝缘层方法。（2） 剥削绝缘方法：单层剥削削法，分段剥法。斜削法。 单芯铜导线直线连接：（1） 绞接法：适适用于4m以下单芯线。（2） 缠卷法：适用6m及以上单芯线分支连接。（3） 十字分支导线连接做法。（4） 多芯铜线直接，多芯铜导线连接共有三种方法，即单卷法；缠卷法和复卷法。首先用细砂布将线芯表面氧化膜清去，将两线芯导线 接合处中心线剪掉2/3，将外侧线芯做伞状张开，相互交错叉成一体并将已张开线端合成一体，叉接方法见示。（5） 多芯铜导线分支连接。A缠卷法 B单卷法 C复卷法（6） 铜导线在接线盒内连接。A单芯线并接头 B不一样直径导线接头 C、LC安全型压线帽D、加强型绝缘钢壳螺旋接线钮。(1)套管压接：(2)导线和平压式接线柱连接单芯线连接(3)导线和针孔式接线桩连接9） 导线包扎：首先用橡胶（或粘塑料）绝缘带从导线接头处始端完好绝缘层开始，缠饶12个绝缘带幅宽度，再以半幅宽度重合缠绕。在包扎过程中应尽可能收紧绝缘带。最终在绝缘层上缠绕12圈后，再进行回缠，采取黑胶布包扎，包扎时要衔接好以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端应用黑胶布封严密。包扎后应呈枣核形。10）线路检验及绝缘摇测：5、质量标准：1） 确保项目：A、 导线规格型号必需符合设计要求和国家标准要求。B、 照明电路绝缘值大于0.5MSZ，动力线路绝缘电阻值大于1MSZ。2） 基础项目：A、 管内穿箱内清洁无杂物，护口、护线套管齐全无脱落，导线排列整齐，并留有合适余量。导线在管子内无接头，不进入盒、箱垂直管子上口穿线后密封处理良好，导线国家利益牢靠，包扎严密，绝缘良好，不伤芯。B、 保护接地线，中性线截面选择正确，线色符合要求，连接牢靠紧密。3）许可保护：检验导线截面。6、成品保护：1） 穿线时不得污染设备和建筑物品，应保持周围环境清洁。2） 使用高登及其它工具时应注意不得碰坏其它设备和门窗，墙面，地面等。3） 在接、焊、色全部过程完后，应将导线接线头盘入盒、箱内并用纸封堵严实，以防污染。同时应预防盒、箱内进水。4） 穿线时不得遗漏带护线套管或护口。7、应注意质量问题。1） 在施工中存在护口遗漏，脱落，破损及和管经不符合等现象。因操作不慎而使护口遗漏或脱落者应立即补齐，护口破损和管径不符者立即更换。铜导线连接时，导线缠绕圈数不足圈，未按工艺要求连接接头应拆除重新连接。2） 导线连接处焊锡不饱满，出现虚焊，夹渣等现象。焊锡温度要合适，涮锡要均匀。涮锡后应用布条立即擦去多出焊剂保护接头部分洁净。3） 导线线芯受损是因为用力过猛和剥线钳对应刀口。4） 多股软铜线涮锡遗漏，应立即进行补焊锡。5） 接头部分包扎不平整、不严密。应按工艺要求重新进行包扎。6） 螺旋接线钮松动和线芯外露。接线钮不合格，及线芯、剪得余量过短全部会造成其松动，线芯剪得太长就会造成线芯预留长度应取1.2mm为宜。7） 线路绝缘电阻值偏低。管路内可能进水或绝缘层受损全部将造成绝缘电阻值偏低。应将管路中泥水立即清洁净或更换导线。8） LC型压线帽需注意伪劣产品，即塑料帽氧指数低于27%性能指标，不阻燃；压接管管径尺寸误差过大，未经过镀银处理；出现上述现象不得使用，必需上接不实，所以在使用LC型压线帽和线径配套产品，压接前填充实，压接牢靠，线芯不得外露。三、配电箱安装1、材料要求：1） 铁制配电箱（盘）箱体应有一定机械强度，周围平整无损伤，油漆无脱落，二层底板厚度大于是1.5mm，但不得采取阻燃型塑料板做二层底板，箱内器具应安装牢靠，导线排列整齐压接牢靠，应为两部定点产品并有产品合格证。2） 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等到。3） 绝缘导线：导线型号规格必需符合设计要求，并有产品合格。4） 其它材料：电器仪表，熔丝（或熔片），端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。2、关键机具：1） 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等到。2） 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳、活扳子、套筒扳子、锡锅、锡勺等。3） 台钻、手电钻头、木钻、台钳、案子、射钉枪、电炉电气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱等。3、作业条件；1）工艺步骤：配电箱盘安装要求 弹线定位 暗装配电箱 盘面组装2）配电箱（盘）安装要求A、 配是箱应安装在安全、干燥、易操作场所。配电箱（盘安装时，其底口距地通常为1.5米，照装时底口距地1.2米，摄影馆装电度表板底口距地不得小于1.8米，在同一建筑物内，同类盘高度应一致，许可偏差为10mm。B、 安装配电箱盘所需木砖及铁件等到均应预埋挂式配电箱（盘）应采取金居膨胀螺栓固定。C、 铁制配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆，二道。预埋多种铁件均应刷防锈漆，并做好显著可靠接地。导线引出面板时，面板线孔应光滑无毛刺，金属应装设绝缘保护套。配电箱（盘）带有器具铁制盘盘面和装有器具门及电器金属外壳均应有显著可靠PE保护地线（PE线为黄绿相间双色线也可采取编织软裸铜线）但PE保护地线不许可利用箱体或盒体串接。D、 电箱盘配线排列整齐，并绑扎成束，在活动部位应固定。盘面引出胩引进导线应留有合适余度，方便于检修。E、 导线剥削处不应伤线芯或线芯过长，导线压头应牢靠可靠。多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必需穿孔用顶丝压接时应涮锡后再压接，不得降低导线股数。F、 配电箱（盘）盘面上安装多种刀闸及自动开关等到，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。G、 垂直装设刀闸及熔断器等电器上端接电源下端接负荷。横装者左侧（面对盘面）接电源，右侧接负荷。H、 配电箱盘上电源指示灯，其电源应接至总开关外侧，并应装单独熔断器（电源侧）。盘面闸具位置应和支路相对应，其下面应装设片框，标明路制及容量。I、 TN-C低压配电系统中中性线N应在箱体或盘面上引入接地干线处做好反复接地。J、 照明配电箱（板）内交流，直流或不一样电压等级电源并含有显著标志。K、 照明配电箱（板内应分别设置中性线N和保护地线DE线）汇流排，中性线N 和保护地线应在汇流排上连接、不得绞接并应有编号。L、 磁插式熔断器底中心，明露螺丝孔应填充绝缘物，以预防对地放电。磁插保险不得裸露金属螺丝，应填满火漆。M、 当PE线所用材质和相线相同时应按热稳定要求选择截面不应小于 35m。N、 配电箱（盘）上电具仪表应牢靠、平整、整齐、间距均匀、铜端子无松动、启闭灵活，零部件齐全。O、 照明配电箱（板）应安装牢靠、平整垂直偏差不应大于3mm；安装时，照明配电箱（板）四面应无空隙。其面板四面达缘应紧贴墙面、箱体和建筑物，构筑物接触部分应涂防腐漆。P、 固定面权机螺丝，应采取镀锌圆帽机螺丝，其间距不得大于210mm，并应均匀地对称于四角。Q、 立式盘应设在专用房间内或加装栅栏，铁栅栏应做接地。3）弹线定位：依据设计要求找出配电箱（盘）位置，并根据箱（盘）外形尺寸进行弹线定位，弹经目标是对有预埋木砖或铁件情况，可方便正确找出预埋件，或能够找了金属胀管螺栓位置。4）明装配电箱（盘）铁架固定配电箱（盘）将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接煨弯时用方尺找正，再用电（气）焊，将对口缝焊牢，并将埋注端做成燕尾端埋注牢靠，埋入时要注意铁架平直程度和孔间距离，应用线坠和水平尺测量正确后再稳注铁架。待水泥砂浆凝固后方可进行配电箱安装。金属膨胀螺栓固定配电箱（盘）。采取金属膨胀螺栓可在砼墙或砖墙上固定配电箱（盘）。其方法上依据5.4.2条弹线定位要求找出正确固定点、位置、用电钻或冲击钻在固定位置钻孔，其孔径应刚好将好将金属膨胀螺栓胀管部分埋入墙内，且孔洞庭湖应平直不得歪斜。5）配电箱固定：A、 在砼墙或砖墙上固定明装配电（盘）时，采取暗管及暗分线盒和明配管两种方法。如有分线盒，先将盒内杂物清理洁净然后将导线理顺，分清路和相序，按支路绑扎成束。待箱（盘）找准位置后，将导线端头引至箱内或盘上，逐一剥削导线端头，再逐一压接在器具上，同时，将PE保护地线压在显著地方，并将箱（盘）调整平直后进行固定。在电具、仪表较多盘面板安装完成后应先用仪表校对有没有差错，调整无误后试送电，并将卡片框内卡片填写好部位、编上号。B、 暗装配电箱固定。依据预留洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好然后用水泥砂浆填实周围并抹平齐，待水泥砂浆凝固后再安装盘面和贴脸。如箱底和外墙平齐，应在外墙固定金属网后再做墙面。抹灰。不各在箱底上抹灰。安装盘面要求平整，周围间隙均匀称，贴脸（门）平正，不歪斜面，螺丝垂直受力均匀。绝缘摇测：配电盘箱全部电器安装完成后，用500V兆欧表对线路进行绝缘摇测。摇测项目包含相线和相线之间，相线和中性之间。两人进行摇测，同时做好统计，做为技术资料存挡。2、 质量标准：1）低压配电器具接地保护方法和其它安全要求必符合施工验收规范要求。2）基础项目：A、配电箱安装应符合以下要求：位置正确、部件齐全，箱体开孔适宜，切口整齐。暗式配电箱箱盖紧贴墙面；中性线经汇流排（N线端子）边接，无绞接现象；油漆完整，盘内外清洁，箱盖、开关、灵活、回路编号齐全，结线整齐，PE保护地线不串接安装显著牢靠，导线截面，线色符合规范要求。B、导线和器具连接应符合以下要求。1） 连接牢靠紧密，不伤线芯。压板连接时压紧无松动；螺栓连接时，在同一端子上导线不超出两根、防松垫圈等配件齐全。2） 电气设备、器具和非带电金属部件保护接地支线敷设应符合以下要求：连接紧密、牢靠、保护接地线截面选择正确，需腐部分涂漆均匀无遗漏。线路走向合理，色标正确，涂刷后不污染设备和建筑物。C、 许可偏差：配电箱（盘）体高50mm以下，许可偏差1.5mm。配电箱（盘）体高50mm以上，许可偏差3mm。3、 成品保护：1） 配电箱（盘）安装 后，应采取成品保护方法，避免碰坏，弄脏电具、仪表。2） 安装箱（盘）面板时（或贴脸）应注意、保持墙面整齐。3） 土建二次喷浆时，注意不要污染配电箱（盘）。4、 应注意质量问题：1） 配电筱（盘）标高或垂直度超出许可偏差，因为测量定位不正确或是地面高低不平造成，应立即进行修整。2） 铁架不方正。在安装铁架之前未进行调直找正，或安装固定点位置偏听偏信移造成应用吊线重新找正后再进行固定。3） 盘面电具，仪表不牢靠、平正或间距不均，压头不牢、压头伤线芯，多股导线压头未装压线端子。闸具下方未装卡框。运输线丝不应剪掉重接。多股线应装上压线端子，卡片框应补装。4） 接地导线截面不够 或保护地线截面不够，保护地线串接，对这些不符合要求应按相关要求进行纠正。5） 盘后配线排列不整齐。应按对路绑扎成束，并固定在盘内。6） 配电箱（盘）缺零部件，如合页、锁、螺丝等，应配齐多种安装所需零部件。配电箱体周围、箱底、管进箱处、缝隙过大，空鼓严重、应用水泥砂浆将空鼓处填实抹平。7） 铁箱内壁焊点锈蚀，应补刷防锈漆。铁箱不得用电焊进行开孔，应采取开孔器进行开孔。8） 配电箱内二层板和进、出线配管位置处理不妥，造成配线排列不整齐，在安装配电箱时应考虑进出线配管管口位置应设置在二层板后面。审核人交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份，资料员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应依据交底内容把交底关键内容写上。
