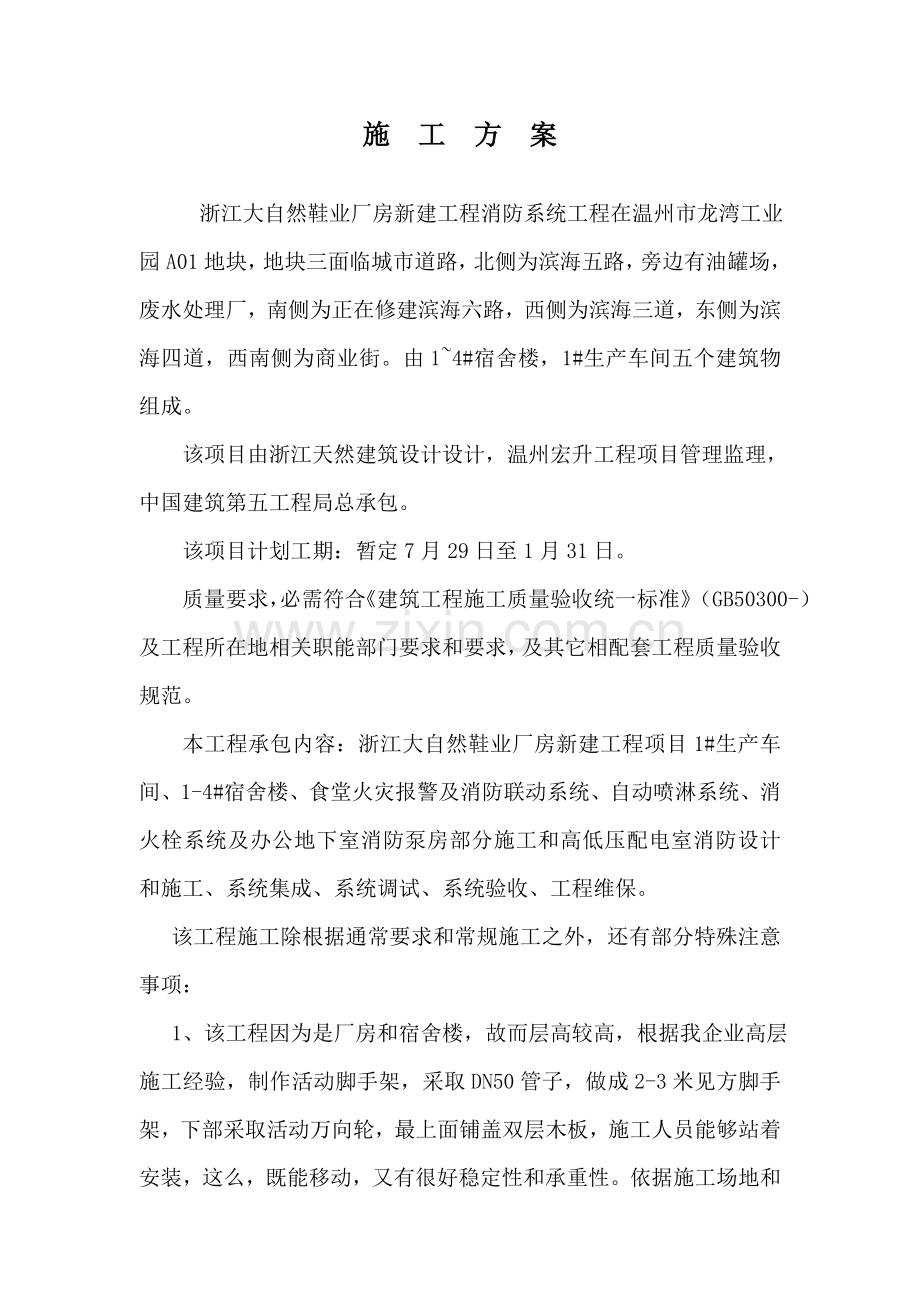

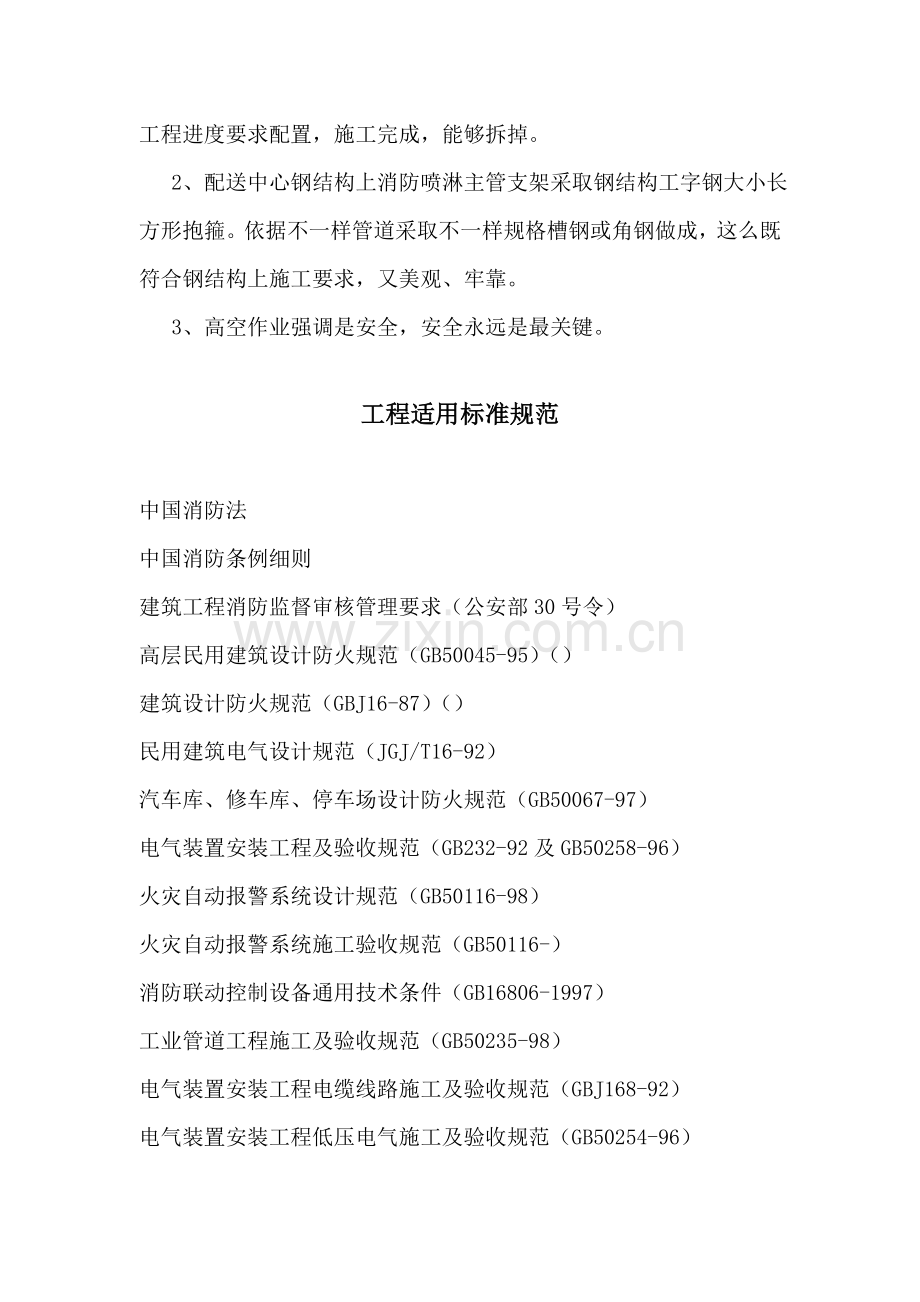

施 工 方 案 浙江大自然鞋业厂房新建工程消防系统工程在温州市龙湾工业园A01地块，地块三面临城市道路，北侧为滨海五路，旁边有油罐场，废水处理厂，南侧为正在修建滨海六路，西侧为滨海三道，东侧为滨海四道，西南侧为商业街。由14#宿舍楼，1#生产车间五个建筑物组成。 该项目由浙江天然建筑设计设计，温州宏升工程项目管理监理，中国建筑第五工程局总承包。 该项目计划工期：暂定7月29日至1月31日。 质量要求，必需符合建筑工程施工质量验收统一标准（GB50300-）及工程所在地相关职能部门要求和要求，及其它相配套工程质量验收规范。 本工程承包内容：浙江大自然鞋业厂房新建工程项目1#生产车间、1-4#宿舍楼、食堂火灾报警及消防联动系统、自动喷淋系统、消火栓系统及办公地下室消防泵房部分施工和高低压配电室消防设计和施工、系统集成、系统调试、系统验收、工程维保。 该工程施工除根据通常要求和常规施工之外，还有部分特殊注意事项： 1、该工程因为是厂房和宿舍楼，故而层高较高，根据我企业高层施工经验，制作活动脚手架，采取DN50管子，做成2-3米见方脚手架，下部采取活动万向轮，最上面铺盖双层木板，施工人员能够站着安装，这么，既能移动，又有很好稳定性和承重性。依据施工场地和工程进度要求配置，施工完成，能够拆掉。 2、配送中心钢结构上消防喷淋主管支架采取钢结构工字钢大小长方形抱箍。依据不一样管道采取不一样规格槽钢或角钢做成，这么既符合钢结构上施工要求，又美观、牢靠。 3、高空作业强调是安全，安全永远是最关键。工程适用标准规范中国消防法中国消防条例细则建筑工程消防监督审核管理要求（公安部30号令）高层民用建筑设计防火规范（GB50045-95）（）建筑设计防火规范（GBJ16-87）（）民用建筑电气设计规范（JGJ/T16-92）汽车库、修车库、停车场设计防火规范（GB50067-97）电气装置安装工程及验收规范（GB232-92及GB50258-96）火灾自动报警系统设计规范（GB50116-98）火灾自动报警系统施工验收规范（GB50116-）消防联动控制设备通用技术条件（GB16806-1997）工业管道工程施工及验收规范（GB50235-98）电气装置安装工程电缆线路施工及验收规范（GBJ168-92）电气装置安装工程低压电气施工及验收规范（GB50254-96）电气装置安全工程1KV及以下配线工程施工及验收规范（GB50258-96）建筑工程施工现场供用电安全规范（GB50194-93）建筑工程施工质量验收统一标准（GB50300-）建筑施工安全检验标准（JGJ59-99）建筑电气施工质量验收规范（GB50303-）建筑内部装修设计防火规范（GB50222-95）气体灭火系统施工及验收规范（GB50263-97）招标文件工程设计图及其它相关技术文件图纸会审纪要火灾自动报警系统施工方案1、施工前准备1.1火灾自动报警系统施工应按设计图纸进行，不得随意更改。1.2火灾自动报警系统施工前应含有设备部署平面图，按装图、安装图、系统图和其它必需技术文件。1.3设计单位进行技术交底1.4报警设备、管线等材料应能确保正常施工。1.5施工现场已含有施工条件。1.6钢管、电线、电缆、桥架应进行外观检验，并符合设计和国家相关标准要求。2、电线导管、电缆导管和线槽敷设2.1火灾自动报警系统电线导管、电缆导管和线槽敷设应符合电气装置工程施工及验收规范要求。2.2消防控制、通讯和报警线路应采取穿金属管保护，并宜暗敷在非燃烧体内，其保护层厚度不应小于3cm。当明敷时应在金属管上采取防火保护方法。2.3除埋入混凝土中非镀锌钢导管外壁不做防腐处理外，其它场所非镀锌钢导管内外壁均做防腐处理，经检验确定，才能配管。2.4室外直埋导管路径、沟槽深度、宽度及垫层处理经检验确定，才能埋设导管。2.5现浇混凝土板内配管在底层钢筋绑扎完成，上层钢筋未绑扎前敷设，且检验确定，才能绑扎上层钢筋和浇捣混凝土。2.6现浇混凝土墙体内钢筋网片绑扎完成，门、窗等位置已放管线，经检验确定才能在墙体内配管。2.7被隐蔽接线合和导管在隐蔽前检验合格，才能隐蔽。2.8金属导管和线槽必需接地或接零可靠。2.9金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2mm钢导管不得套管熔焊连接。2.10线槽应安装牢靠，无扭曲变形，紧固件螺母应在线槽外侧。2.11导管和线槽在建筑物变形缝处，应设赔偿装置。2.12火灾自动报警系统用电缆竖井，宜和电力照明用配电线路电缆竖井分别设置。如受条件限制必需适用时，两种电缆应分别部署在竖井两侧。3、布线3.1火灾自动报警系统布线，应符合电气装置工程施工及验收规范要求。3.2火灾自动报警系统布线，应根据火灾自动报警系统设计规范要求，对导线种类、电压等级进行检验。3.3火灾自动报警系统传输线路采取绝缘导线时，应采取穿金属管、半硬质塑料管、硬质塑料管或封闭式线槽保护方法布线。3.4火灾自动报警系统应采取电压等级不低于交流250V铜芯绝缘导线或铜芯电缆。铜芯绝缘导线、电缆线芯最小截面应符下表：类别线芯最小截面（mm）穿管敷设绝缘导线1.00线槽内敷设绝缘导线0.75多芯电缆0.50 采取绝缘和护套为非延燃性材料电缆时，可不穿金属管保护，但应敷设在电缆井内。3.5在管内或线槽内穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内积水及杂物清除洁净，管口应有保护方法，不进入接线盒（箱）垂直管口穿入电线、电缆后，管口应密封。3.6导线在管内或线槽内，不应有接头或扭结。导线接头，应在接线合内焊接或用端子连接。3.7不一样系统，不一样电压等级、不一样电流类别线路，不应穿在同一管内或线槽同一槽孔内。3.8敷设在多尘或潮湿场所管路管口和管子连线处，均应作密封处理。3.9管路超出下列长度时，应在便于接线处装设接线合：3.9.1管子长度每超出45m，无弯曲时；3.9.2管子长度每超出30m，有一个弯曲时；3.9.3管子长度每超出20m，有二个弯曲时；3.9.4管子长度每超出12m，有三个弯曲时。3.10管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，合内铡均应锁母。3.11在吊顶内敷设各类管路和线槽时，宜采取单独卡具吊装或支撑物固定。3.12线槽直线段应每隔1.0-1.5m设置吊点或支点，在下列部位也应设置吊点或支点：3.12.1线槽接头处；3.12.2距接线合0.2m处。3.12.3线槽走向改变或转角处。3.13吊装线槽吊杆直径，不应小于6mm。3.14管线经过建筑物变形缝（包含沉降缝、伸缩缝、抗震缝等）处，应采取赔偿方法，导线跨越变形缝两侧应固定，并留有行当余量。3.15火灾自动报警系统导线敷设后，应对每回路导线用500V兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20M。4、火灾探测器安装4.1点型火灾探测器安装位置，应符合下列要求：4.1.1探测器至墙壁、梁边水平距离，不应小于0.5m；4.1.2探测器周围0.5m内，不应有遮挡物；4.1.3探测器至空调送风口边水平距离不应小于1.5m，至多孔送风顶棚孔口水平距离，不应小于0.5m.4.1.4在宽度小于3m内走道顶棚上设置探测器时，宜居中部署。感温探测器安装间距，不应超出10m。感烟探测器安装间距，不应超出15m。探测器距端墙距离，不应大于探测器安装间距二分之一。4.1.5探测器宜水平安装，如必需倾斜安装时，倾斜角不应大于45。4.2线型火灾探测器和可燃气体探测器等有特殊安装要求探测器应符合现行相关国家标准要求和产品使用说明书。4.2.1红外光束感烟探测器安装位置应选择最轻易进入光束区域，不应有其它障碍物遮挡光束及不利环境条件影响光束，发射器和接收器全部必需固定可靠，不得松动。4.2.2光束感烟探测器光束轴线距顶棚垂直距离宜为0.3-1.0m，距地面高度不宜超出20m。4.2.3当房间高度为8-14m时，除在贴近顶棚下方墙壁或支架上设置外，宜在房间高度二分之一墙壁或支架上也设置光束感烟探测器。当房间高度为14-20时，探测器宜分层设置。4.2.4缆式线型定温探测器在电缆桥架或支架上设置时，宜采取接触式部署；在多种皮带输送装置上设置时，宜设置在装置过热点处。 缆式线型定温探测器接线盒，终端盒可安装在电缆遂道内或室内，并应将其固定于现场附件墙壁上。安装于户外，应外加罩雨箱，热敏电缆安装在电缆托架或支架上时，要紧贴电力电缆或控制电缆外侧，呈正弦波方法敷设，并选择阻燃塑料卡具固定。热敏电缆安装在动力配电装置上，呈带状安装，要采取可靠线缆扎结，并用卡具固定。4.2.5可燃气体探测器安装应符合以下要求： A、探测器安装位置应依据被测气体密度，安装现场气流方向，湿度等多种条件而确定。密度上，比空气重气体，探测器应安装在泄漏处下部；密度小，比空气轻气体，探测器应安装在泄漏处上部。 B、气体探测器应安装距煤气灶4m以内，距地面应为30m。 C、气体探测器应安装在距煤气灶8m以内屋顶板上，当屋内有排气口时，气体探测器许可安装在排气口附件，不过位置应距煤气灶8m以上。 D、在室内梁上安装探测器时，探测器和顶棚距离应在0.3m以内。 E、梁高大于0.6m时，气体探测器应安装在有煤气灶梁一侧。4.3探测器底座应固定牢靠，其导线连接必需可靠压接或焊接。当采取焊接时，不得使用带腐蚀性助焊剂。4.4探测器“+”线应为红色，“-”线应为蓝色，其它线应依据不一样用途采取其它颜色区分，但同一工程中相同用途导线颜色应一致。4.5探测器底片外线导线，应留有大于15cm余量，入端处应有显著标志。4.6探测器底座穿线孔宜封堵，安装完成后探测器底座应采取保护方法。4.7探测器确实定灯，应面向便于人员观察关键入口方向。4.8探测器在立即调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀方法。5.手动火灾报警按钮安装5.1手动火灾报警按钮，应安装在墙或柱上距地(楼)面高度1.3-1.5M。5.2手动火灾报警按钮，应安装牢靠，并不得倾斜。5.3手动火灾报警按钮外接导线，应留有大于10cm余量，且在其端部应有显著标志。5.4每个防火分区应最少设置一只手动报警按钮。从防火分区内任何位置到最邻近另一个手动报警按钮步行距离，不应大于30m。6.模块安装6.1模块安装前应明确模块类型，方能安装。6.2模块安装通常固定在专用模块箱或固定在墙上，通常宜安装在距地（楼）面1.5m处。6.3模块和进线和出线宜有显著标志，并应留有余量。7.火灾事故广播安装7.1火灾应急广播线路应独立设置，并应采取金属管保护，暗敷在非燃烧体结构内，其保护层厚度大于30mm，明敷时采取涂刷防火涂料保护方法。7.2火灾应急广播线沿墙敷设时，其高度宜为2.5-3.5M。7.3火灾应急广播扬声器设置，应符合下列要求；7.3.1民用建筑内扬声器应设置在走道和大厅等公共场所，其数量应能确保从本楼层任何部位到最近一个扬声器步行距离不超出25mm，每个扬声器功率不应小于3W。7.3.2工业建筑内设置扬声器在其播放范围内最远点播放声应高于背景噪音15dB。7.4火灾事故广播和广播音响系统适用时应符合下列要求：7.4.1火灾时，应能在消防控制室将火灾疏散层扬声器和广播音响扩音机强制转入火灾事故广播状态；7.4.2床头控制柜内设置扬声器，应有火灾事故广播功效；7.4.3消防控制室应能显示火灾事故广播扩音机工件状态，并能用话筒播音。7.5火灾应急广播扬声器宜在顶棚内嵌装，固定牢靠。8.火灾报警控制器安装8.1火灾报警控制器（以下简称控制器）在墙上安装时，其底边距地（楼）面高度不应小于1.5m，落地安装时，其底宜高出地坪0.1-0.2m。8.2控制器应安装牢靠，不得倾斜。当其安装在轻质墙上时，应采取加固方法。8.3引入控制器电缆或导线，应符合下列要求：8.3.1配线应整齐，避免交叉，并应固定牢靠；8.3.2电缆芯线和所配导线端部、均应标明编号，并和图纸一致，字迹浅析不易褪色；8.3.3端子板每个接线端，按线不得超出两根；8.3.4电缆芯和导线，应留有大于20cm余量；8.3.5导线应绑扎成束；8.3.6导线引入线穿线后，在进线管处应封堵。8.4控制器主电源引入线，应直接和消防电源连接，严禁使用插头。主电源应有显著标志。8.5控制器接地应牢靠，并有显著标志。9.消防控制设备安装9.1消防控制设备在安装前，应进行功效检验，不合格者，不得安装。9.2消防控制设备外接导线，当采取金属软管作套管时，其长度不宜大于2m，且应用管卡固定，其固定点间距不应大于0.5m。金属软管和消防控制设备和接线盒（箱），应采取锁母固定，并按要求接地。9.3消防控制设备外接导线端部，应有显著标志。9.4消防控制设备盘（柜）内不一样电压等级、不一样电流类别端子，应分开，并有显著标志。10、系统接地装置安装10.1工作接地线应采取铜芯绝缘导线或电缆，不得利用镀锌扁铁或金属软管。电阻值应小于4。当采取联合接地时，电阻值应小于1。火灾自动报警系统应设专用接地干线，其总线截面积不应小于25mm2.10.2由消防控制室引至接地体工作接地线，经过墙壁时，应穿入钢管或其它坚固保护管。10.3工作接地线和保护接地线，必需分开，保护接地导体不得利用金属软管。10.4接地装置施工完成后，应立即作隐蔽工程验收。验收应包含下列内容：10.4.1测量接地电阻，并作统计；10.4.2查验应提交技术文件；10.4.3审查施工质量11、火灾自动报警系统供电11.1火灾自动报警系统供电，首先应符合国家标准建筑设计防火规范、高层民用建筑设计防火规范等相关要求基础要求。同时还应符合下列要求：11.1.1火灾自动报警系统应设有主电源和直流备用电源，主、备电源应能自动切换；11.1.2火灾自动报警系统主电源应采取消防电源，直流备用电源宜采取适适用于火灾报警控制器专用蓄电池或集中设置蓄电池。系统负荷等级宜按一级负荷来考虑。 当直流备用电源集中设置蓄电池时，火灾报警控制器应采取单独供电回路，并能确保在消防系统处于最大负载状态下，不影响火灾自动报警系统控制器正常动作。11.1.3消防联动控制装置直流操作电源电压，应采取24V。11.1.4火灾自动报警系统主电源保护开关不应采取漏电保护开关，以预防造成系统断电，不能正常工作。12、系统调试12.1火灾自动报警系统调试应在建筑内部装修和系统施工结束后进行。12.2火灾自动报警系统调试应含有下列文件：12.2.1设备部署平面图、接线图、安装图、系统图等完工图纸；12.2.2设计变更文字统计；12.2.3施工统计（包含隐蔽工程验收统计）；12.2.4检验统计（包含绝缘电阻、接地电阻测试统计）；12.2.5完工汇报。12.3调试责任人必需由有资格专业技术人员担任，全部参与调试人员应职责明确，并应根据调试程序工作。调试人员在调试前应认真阅读消防系统原理，平面图等全部技术文件，了解整个系统性能，技术指标及相关数据，做到心中有数，完全领会，方可进行调试工作。12.4调试前应按设计要求查验设备规格、型号、数量、备品、备件等。12.5线路测试12.5.1外部检验：按图纸检验多种配线情况，首先是强电、弱电线是否到位，是否存在不一样性质线缆共管统计，其次是接线是否正确，排列是否合理，接线端子处标号是否齐全，工作接地和保护接地是否接线正确。12.5.2线路校验先将被校验回路中各个部件装置和设备接线端子打开进行查对，用万用表或数字式多路查线器检验探测回路，通信线是否短路或开路，用兆欧表测试回路绝缘电阻，应对导线和导线、导线对地、导线对屏蔽层绝缘电阻分别进行测试并统计，其绝缘电阻值大于20M。12.6调试12.6.1火灾自动报警系统调试，应先对探测器、报警控制器、火灾报警装置和消防控制设备等逐一进行单机通电检验，正常后方可进行系统调试。12.6.2检验火灾自动报警主电源和备用电源，应能自动转换，并有工作指示，主电源容量应能确保全部联动控制设备在最大负荷下运行。12.6.3检验火灾报警控制器设备下列功效 A、火灾报警自检功效，消音、复位功效； B、故障报警功效；火灾优先功效；报警记忆功效； C、主备电源自动切换功效及备用电源充放电3次无误。 D、备用电源欠压和过压报警功效。12.6.4采取专用设备对探测器逐一进行试验，其动作应正确无误。12.7联合调试12.7.1控制消防泵启、停及主泵，备泵转换试验1-3次，并能显示工作及故障状态。显示消火栓按扭工作状态，并进行消火栓放水试验。12.7.2控制喷淋泵启、停及主泵，备泵转换试验1-3次，并能显示工作及故障状态。显示报警阀，信号伐及水流指示器工作状态，并进行末端放水试验。12.7.3对气体灭火系统应能紧急开启及切断试验1-3次，经延时后和其联动关闭防火阀、防火门窗，停止空调机及落下防火卷帘等动作试验1-3次。12.7.4消防联动控制设备在接到火灾报警信号后。应在3S内发出联动控制信号，并按相关逻辑关系试验1-2次下列功效 A、切断着火层及相邻层非消防电源，接通应急灯及疏散标志灯； B控制电梯全部停于首层，接收其反馈信号，并显示其状态。 C、疏散通道上防火卷帘在感烟探测器动作后，卷帘下降至1.8m，感温探测器动作后，下降到底，接收其反馈信号，并显示状态。 防火分隔用防火卷帘在火灾探测器动作后卷帘下降到底，接收其反馈信号，并显示状态。D、控制常开防火门关闭，接收其反馈信号，并显示状态。 E、控制停止相关部位空调机，关闭防火阀、接收其反馈信号，并显示状态。 F、开启相关部位排烟机，开启着火层及上一层排烟阀，接收其反馈信号，并显示状态。 G、开启相关部位正压风机，开启着火层及相邻层正压送风口，接收其反馈信号，并显示状态。 H、开启消防广播，着火层及相邻应急广播投入工作，首层发生火灾，宜先接通首层及二层，地下各层应急广播，地下层发生火灾，宜先接通地下各层及首层应急广播，接收其反馈信号，并显示状态。12.7.5检验消防通讯、通话试验1-3次，语音清楚。12.7.6留有和BAS系统接口和系统，要和BAS系统联动1-3次。12.7.7火灾自动报警及联动系统应在调试后连续运行120h无故障，填写调试汇报。12.8系统验收12.8.1火灾自动报警系统完工验收，应在公安消防监督机构监督下，由建设单位、设计、监理、施工等单位参与消防验收，未经消防验收或验收不合格，不得投入使用。12.8.2公安消防机构正式验收前，必需经由消防测试中心对已完工火灾自动报警系统及联动系统逐点进行测试，应正确无误，对不符合消防法规和设计文件部分被测单位应立即整改，整改合格后复测，然后由测试中心出具测试汇报交建设单位。12.8.3建设单位应向公安消防监督部门提出验收申请汇报，并应附有测试中心出具测试汇报，并同时提交完工图、设计变更统计、施工统计（含隐蔽工程验收统计）、检验汇报、调试汇报及其它必需资料，和建设单位制订消防安全制度、消防安全操作规程、消防值班安全责任人等。12.8.4火灾自动报警系统验收应包含下列装置： A、火灾报警系统装置（包含多种火灾探测器、手动报警按钮、区域报警控制器和集中报警控制器等）； B、灭火系统控制装置（包含室内消火栓、自动喷水、气体等固定灭火系统控制装置）； C、电动防火门、防火卷帘控制装置； D、通风空调，防排烟及电动防火阀等消防控制装置； E、火灾事故广播，消防通讯、消防电源、消防电梯和消防控制室控制装置； F、火灾事故照明及疏散指示控制装置。 以上各项验收项目中，如有不合格者，应限期修复或更换，并进行复验。复验时，对有抽验百分比要求，应进行加倍试验，复验不合格者，不能经过验收。12.8.5火灾自动报警系统验收应含有下列技术文件： A、系统完工表； B、系统完工图； C、施工统计（包含隐蔽工程验收统计）； D、调试汇报； E、管理、维护人员记录表。 消防水灭火系统1、施工前准备1.1施工前应含有下列条件：1.1.1平面图、系统图、施工详图等图纸及说明书、设备表、材料表等技术文件应齐全；1.1.2设计单位应进行技术交底；1.1.3系统组件、管件及其它设备、材料，应能确保正常施工；1.1.4施工现场及水、电等应满足施工要求。1.1.5施工机械器械应能满足施工要求。1.2消防水系统施工，应根据同意工程设计文件和施工技术标准进行施工。11.3材料和设备1.3.1施工前应对采取系统组件、管件及其它设备、材料进行现场检验，应符合设计要求和国家现行相关标准要求，并含有出厂合格证和质量认证书，检验汇报。1.3.2喷头、报警阀组、压力开关、水流指示器、消火栓箱、消防水泵、水泵接合器等系统关键组件，应经国家消防产品质量监督检验中心检测合格；稳压泵、自动排气阀、信号阀及多种阀门、压力表等，应经对应国家产品质量监督检验中心检测合格。1.3.3管材、管件应进行现场外观检验，并应符合下列要求：1.3.3.1镀锌钢管应为内外壁热镀锌钢管、钢管内外表面镀锌层不得有脱落、锈蚀等现象，镀锌钢管、无缝钢管内外径应符合现行国家标准低压流体输送用焊接钢管GB/T3091或现行国家标准输送液体用无缝钢管GB/T8163要求。1.3.3.2表面应无裂纹、缩孔、夹渣、折叠和重皮。1.3.3.3螺纹密封面应完整，无损伤、无毛刺。1.3.3.4非金属密封垫片应质地柔韧，无老化变质或分层现象，表面应无折损、皱纹等缺点。1.3.3.5法兰密封面应完整光洁，不得有毛刺及径向沟槽，螺纹法兰螺纹应完整，无损伤。1.3.3.6沟槽式管接件应符合GB5135-标准，表面应平整光洁，无加工缺点及磕碰损伤，无裂纹缩孔、冷隔、夹渣、气孔、疤痕等现象，涂层均匀牢靠，无气泡或漆块堆积，橡胶密封圈材质应符合要求，密封面上不应有气泡、杂质、裂口和凹凸不平等缺点，标志齐全清楚。1.3.4其它系统组件应符合下列要求：1.3.4.1商标、型号、规格、技术参数应符合设计要求。1.3.4.2外观应无损伤和缺点，如需经试压组件，应无渗漏现象。2、水泵安装和施工2.1消防水泵、消防稳压设备装置及其隶属管道安装，应清除其内部污垢和杂物，安装中止时，其敞口处应封闭。2.2消防水泵安装2.2.1消防水泵规格、型号应符合设计要求，并应有产品合格证和安装使用说明书。2.2.2消防水泵安装，应符合现行国家标准机械设备安装工程及验收通用规范GB50231压缩机、风机、泵安装工程施工及验收规范GB50275相关要求。2.2.3依据设计要求，对水泵基础进行外形尺寸及其定位尺寸查对，并对基础进行清理。基础坐标位置（纵横轴线许可偏差20mm，预留地脚螺栓孔孔壁垂直度许可偏差10mm）应正确，基础外观基础平整。2.2.4检验水泵外观完整无损，盘车灵活，管口完好，密封面平整。2.2.5检验水泵和电机连接，其轴向倾斜度应0.8mm，径向位移应0.01mm。2.2.6依据找平需要，平稳放置垫铁，位置要正确，接触要紧密，每组不超出三块。检验无松动现象后随即用电焊在垫铁两侧，进行层间点焊固定。注意垫铁和机座间不得焊接。2.2.7进行地脚螺栓预留孔灌浆及基础二次灌浆，灌浆时应捣固密实，并要确保调整好安装精度。2.2.8地脚螺栓应垂直安装，螺母应均匀拧紧，螺栓应露出螺母2-3牙。2.2.9吸水管及其附件安装应符合下列要求：2.2.9.1吸水管上应设过滤器，并应安装在控制阀后。2.2.9.2吸水管上控制阀应在消防水泵固定于基础上以后再进行安装，其直径不应小于消防水泵吸水口直径，且不应采取没有可靠锁定装置蝶阀，蝶阀应采取沟槽式或法兰式蝶阀。2.2.9.3当消防水泵和消防水池在独立两个基础上且相互为刚性连接时，吸水管上应加设柔性连接管。2.2.9.4吸水管水平管段上不应有气囊和漏气现象，变径连接时，应采取偏心异径管并应采取管顶平接。2.2.10消防水泵出水管上应安装止回阀，控制阀和压力表或安装控制阀，多功效水泵控制阀和压力表；系统总出水管上还应安装压力表和泄压阀；安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞；压力表量程应为工作压力2-2.5倍。3、消防稳压装置和稳压泵安装。3.1消防稳压装置气压灌，其容积、气压、水位及工作压力应符合设计要求。3.2消防稳压装置安装位置、进水管和出水管方向应符合设计要求，出水管上应设止回阀，安装时其四面应设检修通道，其宽度不宜小于0.7m，至楼板或梁底不宜小于0.6m。3.3消防稳压装置上安全阀、压力表、泄水管、水位指示器，压力控制仪表等安装应符合产品使用说明书要求。3.4稳压泵规格、型号应符合现行国家标准机械设备安装工程施工及验收通用规范GB50231、国家标准压缩机、风机、泵安装工程施工及验收规范GB50275相关要求。4、水泵接合器安装4.1组装式消防水泵接合器安装，应按接口、本体、联接管、止回阀、安全阀、放空管，控制阀次序进行，止回阀安装方向应使消防用水能从消防水泵接合器进入系统，整体式消防水泵接合器安装，按其使用安装说明书进行。4.2消防水泵接合器安装应符合下列要求：4.2.1应安装在便于消防车靠近人行道或非机动车行驶地段，距室外消火栓或消防水池距离宜为15-40m。4.2.2自喷灭火系统和消火栓系统水泵接合器应设置区分显著永久性固定标志，并有分区标志。4.2.3地下式或墙壁式消防水泵接合器应按其特殊要求进行安装，并有显著标志。5、消火栓箱安装5.1室内消火栓箱应设置在位置显著易于操作部位。5.2室内消火栓栓口应朝外，离地面或操作基面高度宜为1.1m，其出水方向宜向下或和设置消火栓墙面成90角，栓口和消火栓箱内边缘距离不应影响消防水带连接。5.3屋顶试验消火栓宜装有压力显示装置。5.4消火栓间距应确保同层任何部位有两个消火栓水枪充实水栓同时抵达。5.5消火栓栓口静水压力不应大于1.00Mpa，当大于1.00Mpa时，应采取分区给水系统，消火栓栓口出水压力大于0.50Mpa时，应采取减压方法。5.6消火栓应采取同一型号规格，消火栓栓口直径应为65mm，水带长度不应超出25m，水枪喷嘴口径不应小于19mm.6.管道安装6.1管道采取钢管时，其材质应符合现行国家标准输送流体无缝钢管GB/T8163、低压流体输送用焊接钢管GB/T3091要求。6.2管道连接后不应降低过水横断面积。热镀锌钢管安装应采取螺纹、沟槽式管件或法兰连接。6.3管道安装前应校直管道，并清除管道内部杂物，在含有腐蚀性场所，安装前应按设计要求对管道、管件等进行防腐处理。安装时应随时处理管道内杂物。6.4沟槽式管件连接应符合下列要求：6.4.1沟槽式管件应符合GB5135-标准。壳体材料应采取球墨铸铁、橡胶密封圈材料应采取三元乙丙橡胶（或天然橡胶、丁腈橡胶、硅橡胶）。6.4.2沟槽式管件连接时其管道连接沟槽和开孔应用专用滚槽机和开孔机加工，并应做好防腐处理；连接前应检验沟槽和孔洞尺寸，沟槽、孔洞处不得有毛刺、破损性裂纹和脏物。6.4.3沟槽式管件凸边应卡进沟槽后再紧固螺栓，两边应同时紧固，紧固时发觉橡胶圈起皱应更换新橡胶圈。6.4.4橡胶密封圈应无破损和变形。6.4.5机械三通连接时，应检验机械三通和孔洞间隙，各部位应均匀，然后再紧固到位；机械三通开孔间距不应小于500mm，机械四通开孔间距不应1000mm；机械三通、机械四通连接时支管口径应满足下表要求：主管直径DN506580100125150200250支管直径DN机械三通2540406580100100100机械四通32405065801001006.4.6配水干管（支管）和配水管（水平管）连接，应采取沟槽式管件，不应采取机械三通。6.4.7埋地沟槽式管件螺栓、螺帽应作防腐处理。水泵房内埋地管道连接应采取挠性接头。6.5螺纹连接应符合下列要求：6.5.1管道宜采取机械切割，切割面不得有飞边、毛刺；管道螺纹密封面应符合现行国家标准一般螺纹基础尺寸要求GB196、一般螺纹公差和配合GB197、管道旋入端用一般螺纹尺寸系列GB/T1414相关要求。6.5.2当管道变经时，宜采取异经接头；在管道弯头处不宜采取补芯，当需要采取补芯时，三通上可用1个，四通上不应超出2个；公称直径大于50mm管道不宜采取活接头。653螺纹连接密封填料应均匀隶属在管道之螺纹部分；拧紧螺纹时，不得将填料挤入管道内；连接后，管道外露螺纹2-3牙。并将连接处外部清理洁净，做好防腐、防锈处理。66法兰连接可采取焊接法兰或螺纹法兰。焊接法兰焊接处应做防腐处理，并宜重新镀锌后再连接。焊接应符合现行国家标准工业金属管道工程施工及验收规范GB50235、现场设备、工业管道焊接工程施工及验收规范GB50236相关要求。螺纹法兰连接应估计对接位置清除外露密封填料后再紧固、连接。6.7管道安装位置应符合设计要求。当设计无要求时。管道中心线和梁、柱、楼板最小距离后应符合下表要求：公称直径（mm）253240507080100125150200距离（mm）4040506070801001251502006.8管道支架，吊架、防晃支架安装应符合下列要求。6.8.1查对管道施工图中管道标高，走向及吊架位置是否和现场和设计图相符。6.8.2管道应固定牢靠，管道支架或吊架之间距离不应大于下表要求。公称直径（mm）253240507080100125150200250300距离（mm）3.54.04.55.06.06.06.57.08.09.511.012.06.8.3管道支架、吊架、防晃支架形式。材质，加工尺寸及焊接质量等。应符合设计要求和国家现行相关标准要求。6.8.4管道支架，吊架安装位置不应妨碍喷头和喷水效果；管道支架，吊架和喷头之间距离不宜小于300mm，和末端喷头之间距离不宜大于750mm。6.8.5配水支管上每一直管段，相邻两喷头之间管道设备吊架均不宜小于1个。吊架间距不宜大于3.6m6.8.6当管道公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应小于1个，且防晃支架间距不宜大于15m；当管道改变方向时，应增设防晃支架。6.8.7竖直安装配水干管除中间用管卡固定外，还应在其始端和终端设防晃支架或采取管卡固定，其安装位置距地面或楼面距离宜为1.5-1.8m。6.8.8在距沟槽管件200mm处宜增设支、吊架一个。6.9管道穿过建筑物变形缝时，应采取抗变形方法。穿过墙体或楼板时应加设套管，套管长度不得小于墙体厚度，穿过楼板套管其顶部应高出装饰地面20mm。穿过卫生间或厨房楼板套管，其顶部应高出装饰地面50mm,且套管底部应和楼板底面相平。套管和管道之间间隙应采取不燃材料填塞密实。6.10管道横向安装宜设0.002-0.005坡度，且应坡向排水管。6.11配水干管、配水管应做红色或红色环圈标志。红色环圈标志，宽度不应小于20mm。间隙不宜大于4m，在一个独立单元环圈内不宜少于2处。6.12管道在安装中止时，应将管道敞口封闭。7.喷头安装7.1喷头安装前应先检验喷头型号、公称动作温度，响应时间等是否符合设计要求，外观无加工缺点和机械损伤，喷头螺纹面应无伤痕、毛刺、缺点或断纹等现象。7.2喷头安装应在系统试压、冲洗合格后进行，并检验喷头型号、规格、使用场所应符合设计要求。7.3喷头安装时，不得对喷头进行拆装、改动，并严禁给喷头附加任何装饰性涂层。7.4喷头安装应使用专用扳手，严禁利用喷头框架施拧；喷头框架，溅水盘产生变形或释放原件损伤时，应采取规格、型号相同喷头更换。7.5安装在易受机械损伤处喷头，应加设喷头防护罩。7.6喷头安装时，溅水盘和吊顶、门窗、洞口或障碍物距离应符合设计要求。除吊顶型喷头及吊顶下安装喷头外，直立型、下垂型标准喷头，其溅水盘和顶板距离不应小于75mm,不应大于150mm.7.7当喷头公称直径小于10mm时，应在配水干管或配水管上安装过滤器。7.8当喷头溅水盘高于周围梁底或高于宽度1.2m通风管道、排管、桥架腹面时，喷头溅水盘高于梁底、 通风管道、排管、桥架腹面最大垂直距离应符合下表（直立和下垂喷头）：喷头和梁、通风管道、排管、桥架水平距离a（mm）喷头溅水盘高于梁底、通风管道、排管、桥架腹面最大垂直距离（mm）a3000300a60090600a900190900a12003001200a1500420a15004607.9当梁、通风管道、排管、桥架宽度大于1.2m时，增加喷头应安装在其腹面以下部位。7.10当喷头安装在不到顶隔断周围时，喷头和隔断水平距离和最大距离应符合下表（直立和下垂喷头）：喷头和隔断水平距离a（mm）喷头和隔断最小垂直距离（mm）a15075150a300150300a450240450a600320600a750390a7504607.11边墙型喷头和其它喷头和墙、梁底、通风管道或障碍物最大距离也应符合相关要求。8.报警阀组安装8.1报警阀组安装应在供水管网试压、冲洗合格后进行。8.2安装时应先安装水源控制阀、报警阀，然后进行报警阀辅助管道连接。水源控制阀、报警阀和配水干管连接，应使水流方向一致。8.3报警阀组安装位置应符合设计要求；当设计无要求时，报警阀组应安装在便于操作显著位置，距室内地面高度宜为1.2m，两侧和墙距离不应小于0.5m，正面和墙距离不应小于1.2m；报警阀组凸出部位之间距离不应小于0.5m.安装报警阀组室内地面应有排水设施。8.4报警阀组附件应符合下列要求：8.4.1压力表安装在报警阀上便于观察位置。8.4.2水源控制阀安装应便于操作，应采取信号阀，当不采取信号阀时，应设锁定阀位锁具。8.5湿式报警阀组安装应符合下列要求：8.5.1报警阀前后管道中能顺利充满水，压力波动时，水力警铃不应发生误报警。8.5.2报警水流通路上过滤器应安装在延迟器前，且便于排渣操作位置。8.5.3报警阀组警铃工作压力不应小于0.05MPa，且应设在有些人值班地点周围，其长度不宜大于20m，管道公称直径为20mm，警铃声强度不应小于70dB.8.5.4压力开关应
