外墙保温核心技术交底.doc

技术交底统计

工程名称
山水文园
施工单位

交底部位
装修
工序名称
外墙外保温

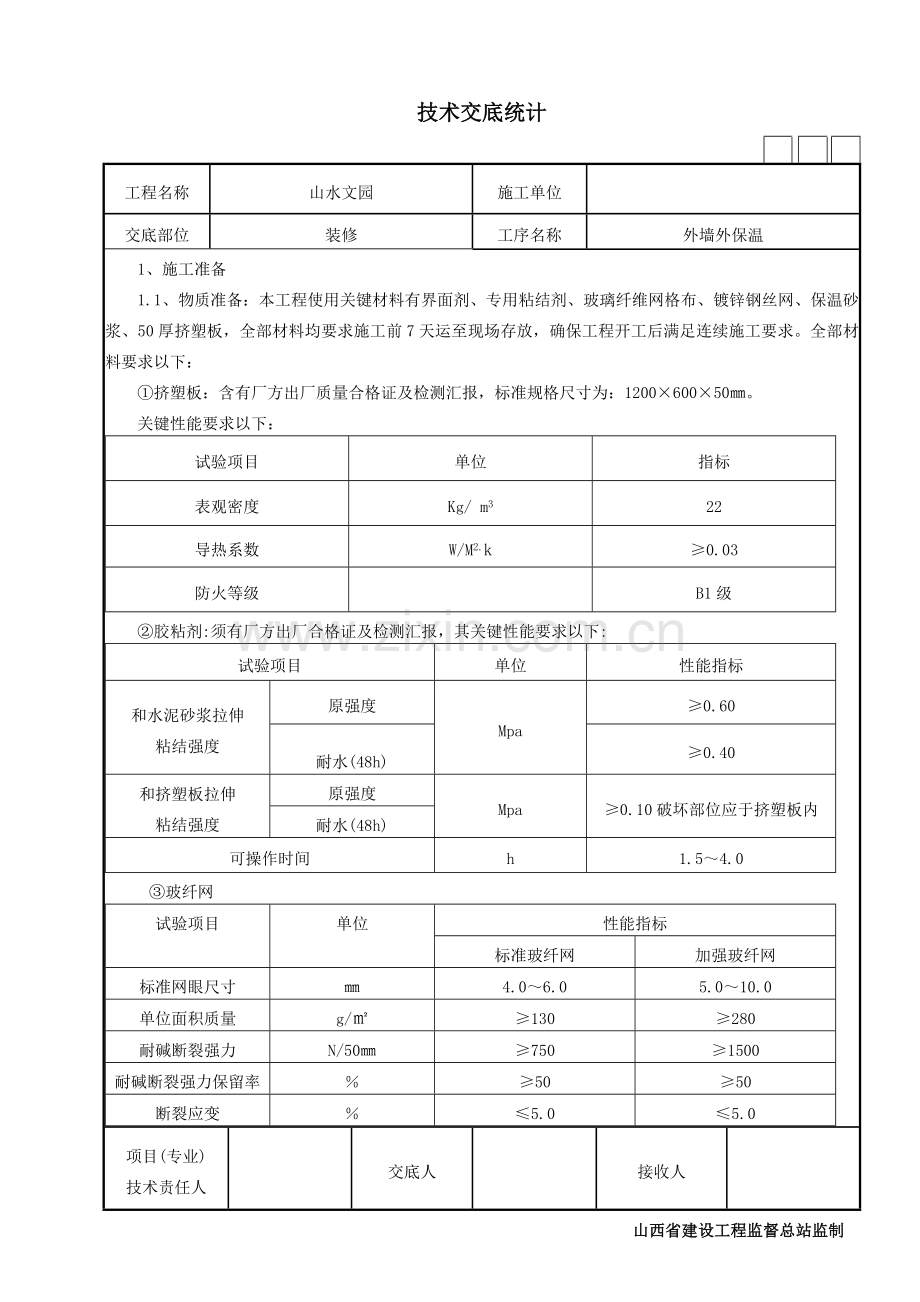

1、施工准备
1.1、物质准备：本工程使用关键材料有界面剂、专用粘结剂、玻璃纤维网格布、镀锌钢丝网、保温砂浆、50厚挤塑板，全部材料均要求施工前7天运至现场存放，确保工程开工后满足连续施工要求。全部材料要求以下：
①挤塑板：含有厂方出厂质量合格证及检测汇报，标准规格尺寸为：1200×600×50㎜。
关键性能要求以下：
试验项目
单位
指标
表观密度
Kg/ m3
22
导热系数
W/M2.k
≥0.03
防火等级

B1级
②胶粘剂:须有厂方出厂合格证及检测汇报，其关键性能要求以下:
试验项目
单位
性能指标
和水泥砂浆拉伸
粘结强度
原强度
Mpa
≥0.60
耐水(48h)
≥0.40
和挤塑板拉伸
粘结强度
原强度
Mpa
≥0.10破坏部位应于挤塑板内
耐水(48h)
可操作时间
h
1.5～4.0
③玻纤网
试验项目
单位
性能指标
标准玻纤网
加强玻纤网
标准网眼尺寸
㎜
4.0～6.0
5.0～10.0
单位面积质量
g/㎡
≥130
≥280
耐碱断裂强力
N/50㎜
≥750
≥1500
耐碱断裂强力保留率
％
≥50
≥50
断裂应变
％
≤5.0
≤5.0

项目(专业)
技术责任人

交底人

接收人

山西省建设工程监督总站监制

技术交底统计

工程名称
山水文园
施工单位

交底部位
装修
工序名称
外墙外保温

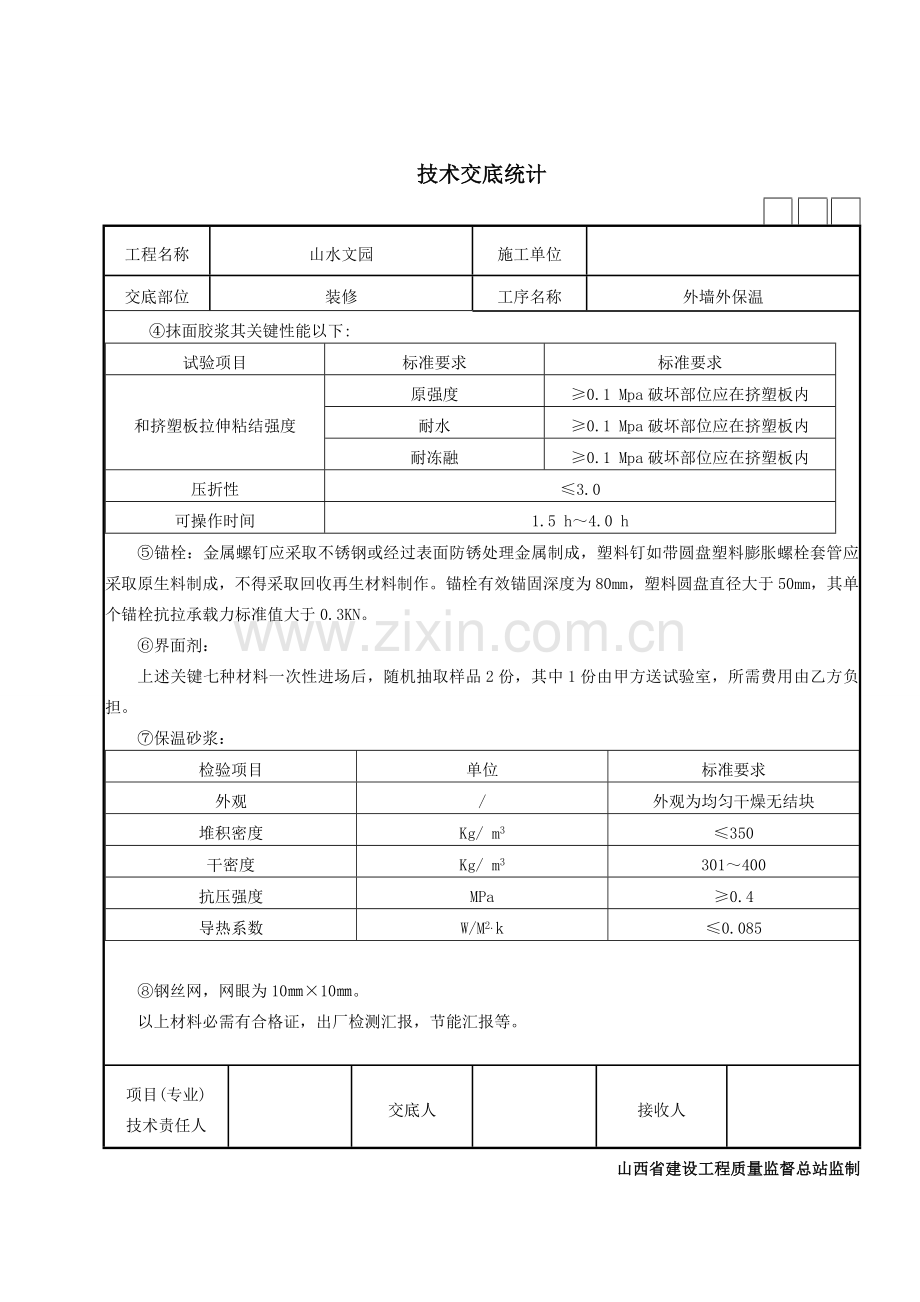

④抹面胶浆其关键性能以下:
试验项目
标准要求
标准要求
和挤塑板拉伸粘结强度
原强度
≥0.1 Mpa破坏部位应在挤塑板内
耐水
≥0.1 Mpa破坏部位应在挤塑板内
耐冻融
≥0.1 Mpa破坏部位应在挤塑板内
压折性
≤3.0
可操作时间
1.5 h～4.0 h
⑤锚栓：金属螺钉应采取不锈钢或经过表面防锈处理金属制成，塑料钉如带圆盘塑料膨胀螺栓套管应采取原生料制成，不得采取回收再生材料制作。锚栓有效锚固深度为80mm，塑料圆盘直径大于50mm，其单个锚栓抗拉承载力标准值大于0.3KN。
⑥界面剂：
上述关键七种材料一次性进场后，随机抽取样品2份，其中1份由甲方送试验室，所需费用由乙方负担。
⑦保温砂浆：
检验项目
单位
标准要求
外观
/
外观为均匀干燥无结块
堆积密度
Kg/ m3
≤350
干密度
Kg/ m3
301～400
抗压强度
MPa
≥0.4
导热系数
W/M2.k
≤0.085

⑧钢丝网，网眼为10㎜×10㎜。
以上材料必需有合格证，出厂检测汇报，节能汇报等。

项目(专业)
技术责任人

交底人

接收人

山西省建设工程质量监督总站监制

技术交底统计

工程名称
山水文园
施工单位

交底部位
装修
工序名称
外墙外保温
1.2、机具准备
抹子、角抹子、靠尺、700-1000V/min电动搅拌器、刷子、多用刀、灰浆托板、拉线、米尺、毛辊、粘有大于20粒度粗砂纸打磨抹子、电热丝切割器、开槽器、靠尺等。
2、作业条件
①材料进场必需严格进行验收并办理验收手续，先做样板墙，经验收合格后才能大面积展开施工；每道工序必需严格 做交接检和验收统计并办理签字手续。
②外墙和外门窗口施工及验收完成，基面洁净无突出部分。
③操作地点环境温度和基底温度必需在5℃以上，40℃以下。风力小于5 级，雨天不能施工。
3、操作工艺
操作步骤：20厚1：3水泥砂浆找平层→粘贴挤塑板→打锚固件→涂抹面胶浆→铺压玻璃纤维网（二层以下挂钢丝网）→涂抹面胶浆→验收
（1）外墙抹灰工艺步骤：基层处理→贴饼冲筋→挂网抹灰→弹分割线
1、基层处理
将凸出混凝土、舌头等剔平；提前一天浇水湿润，然后将穿墙螺栓孔用1：2.5水泥砂浆进行封堵，墙面1：1：2界面剂水泥浆用喷枪均匀喷到墙上，初凝后浇水养护，直至有较高强度为止。

2、贴饼冲筋
依据基层表面平整度、垂直度实测结果，确定灰饼厚度，通常应以13mm为宜。操作时，先贴上部灰饼，后贴下部灰饼，下部灰饼依据上部灰饼吊垂直来确定，灰饼宜用1：3水泥砂浆做成50mmⅹ50mm ,水平距离宜为1.2~1.5m ，灰饼之间用1：3水泥砂浆冲筋，宽度50mm左右。
3、挂网抹灰
（1）、砼基层上抹底灰时，先喷掺入界面剂水泥浆1：1：2一道，然后紧跟着抹灰；抹灰采取1：3水泥砂浆，厚度为20mm，灰层应充足和所冲筋抹平，每遍均为大杠刮平找直，用木抹子搓平搓毛。
（2）、在加气混凝土砌体基层上和砼墙基层交接处用玻纤网片搭接，搭接宽度大于100mm，抹灰时，先喷掺入界面剂水泥浆1：1：2一道，然后紧跟着抹灰，抹底用1：3水泥砂浆找平，每遍均为大杠刮平找直，用木抹子搓平搓毛。
4、弹线分格
当底灰抹好后第二天，应在外墙大角及阳台等阳角处两个面上，弹出垂直控制线；在突出外墙面窗台、挑沿等水平腰线处，弹出水平控制线；在滴水线处，弹出控制线，并做滴水槽。

项目(专业)
技术责任人

交底人

接收人

山西省建设工程监督总站监制

技术交底统计

工程名称
山水文园
施工单位

交底部位
装修
工序名称
外墙外保温
（2）粘贴挤塑板：
①施工前应将全部阴阳角、门窗洞口及应顺直部位拉通线以确定整体基层平整度、垂直度，确保外保温施工条件。全部外门框、阳台门框、外窗框安装完成且验收合格。为增加板和基层及面层粘结力，在板两面用毛辊均匀粉刷一层界面剂，待界面剂干燥后方可使用。搅拌胶必需有专员负责，严格按配比和制作工艺在现场进行，除要求之外，严禁添加任何添加剂。每次配制胶粘剂，不得过多，视不一样环境温度条件控制在2小时内或按产品说明书要求时间内用完。
②在外墙阴阳角处挂垂直通线，每面墙2 根，注意使其距墙尺寸一致。当采取分段粘贴时，在开始层弹一道水平线，依垂直立线挂一道水平线，作为粘贴挤塑板控制线。粘贴挤塑板前，首先对系统起端进行包边施工，将20㎝宽标准网和基层粘贴，方便对挤塑板进行翻包。
③挤塑板粘贴采取点粘施工，涂抹面积不得少于40﹪，要求在板后面四面均匀打出一圈宽约5㎝，厚1㎝专用胶，板心按梅花形布设粘结点，中间其部位均匀安排8个点，每个点直径大于140㎜，胶厚10mm，中心距200㎜。当采取非标准尺寸挤塑板时，粘结胶浆涂抹面积和挤塑板面积之比不得少于1/3，中间通常为4～6个点。
④胶粘剂应涂在挤塑板上，而不是涂抹在基层上。板侧边不得涂胶。
⑤抹完粘结保温砂浆后，立即将板立起就位粘贴，粘贴时应轻柔、均匀积压，并随时用托线板检验垂直平整。板和板挤紧，碰头缝处不抹聚合砂浆。粘贴挤塑板应做到上下错缝，每贴完一块板，应立即清除挤出砂浆，板间不留间隙，假如出现间隙，应用对应宽度挤塑板添塞。阳角处相邻两墙面所粘挤塑板应交错连接。板间高低差大于1.0㎜时要打磨平整。磨平后应用刷子将碎屑清理洁净。
⑥竖缝应逐行错缝1/2板长，最小错缝不得小于100mm，在墙角处应交错互锁，并确保墙角垂直度。施工缝断开处采取踏步槎施工。洞口四角处挤塑板应采取整块套割成型，不得拼接。接缝距四角距离应大于200mm，且须有锚固方法。
⑦门窗口侧面为无机活性保温砂浆，厚度为20mm。窗口保温最里面低于或高于窗框15mm窗上口滴水线，下口为外低内高坡度为10%。
⑧1-2层贴面砖应特殊处理（10厚抗裂保温砂浆内压镀锌钢丝网，塑料胀栓和基层墙面锚固，间距为双向@500，每平方不少于4个）。
a、预埋螺栓：保温板粘贴完成后，要预埋膨胀螺栓，用以锚固保温板和固定钢丝网用。锚固件安装应最少二十四小时后进行。具体操作以下：用冲击钻打眼，预埋管插入螺栓，打眼必需打在粘接点处。

项目(专业)
技术责任人

交底人

接收人

山西省建设工程监督总站监制

技术交底统计

工程名称
山水文园
施工单位

交底部位
装修
工序名称
外墙外保温
b、二层以下钢丝网用专用胀管螺丝锚固，塑料垫圈用以确保钢丝网和挤塑板有一定距离，钢垫圈用以卡紧钢丝网。
⑨在整层高处设防火隔离带，隔离带为300高无机活性保温抗裂砂浆。
（3）安装固定件：在贴好挤塑板上用冲击钻钻空，空洞深入墙基面大于30mm，数量为每平方米不少于4个，使用尼龙塑料胀管固定；
（4）涂抹面胶浆：
用不锈钢抹子在挤塑板表面均匀涂抹一层面积略大于一块网布抹面胶浆，厚度约为2 ㎜。 （5）铺压玻璃纤维网：涂抹面胶浆后随立即玻璃纤维网布沿水平方向绷紧，用抹子由中间向上、下两边将网格布抹平压入湿抹面胶浆中；自上而下沿外墙一圈一圈铺设网布；碰到门窗洞口时，应在洞口四角沿45 度方向补助一块标准网布，以预防开裂。网格布左、右搭接宽度为150mm，上、下搭接宽度为100mm，在阳角处还需局部加铺400mm网格布一道，应从每边双向绕角后包墙宽度大于200mm，见详图。全部收口处网格布必需返过阳角压实。铺设玻纤网时，玻纤网弯曲面朝向墙面。
（5）涂抹面胶浆：
待首层胶浆稍干硬至能够碰触时，再用抹子涂抹第二道抹面胶浆约3mm，直至玻璃纤维网布全部被覆盖。如在抹面层砂浆前，底层砂浆已凝结，应先涂刷一遍界面剂，在抹面层砂浆。首层墙面、凹阳台、露台应在聚合物砂浆外加铺一层网格布，且应在砂浆凝结前进行，并再抹一层2mm厚面层抗裂保温砂浆。 4、特殊部位处理
对下列终端部位应进行翻包：门窗洞口、管道或其它设备需要穿墙洞口处；阳台、勒脚、雨篷等系统尽端部位；变形缝等需要终止系统部位；女儿墙顶部。多种构件阴阳角进行错缝搭接处理，对多种装饰线条阴阳角用加强网进行加强保护。保温系统和结构部位相连处，应将保温层和结构部位用胶浆、网格布连接，以预防产生开裂问题。

项目(专业)
技术责任人

交底人

接收人

山西省建设工程质量总站监制

技术交底统计

工程名称
山水文园
施工单位

交底部位
装修
工序名称
外墙外保温
5、质量标准
（1）主控项目：
①网格布规格和各项技术指标，粘接剂、聚合物砂浆配置原料质量，必需符合相关标准和正常使用要求。
②挤塑板必需和墙面粘接牢靠，无松动和虚粘现象。挤塑板粘贴48小时后，敲击检验是否有松动或粘贴不实处。必需时可揭下挤塑板观察是否有虚粘，并观察界面情况。破坏界面在挤塑板内时为粘结良好，粘结胶浆从挤塑板上剥离时为粘结不良。
③抗裂保温砂浆和挤塑板必需粘接牢靠，无脱层、空鼓。面层无爆灰和裂缝。
（2） 通常项目
①每块挤塑板和墙面总粘接面积，首层不得小于60％，其它层不得小于30%。
②聚乙烯胀塞全部进入结构墙体。
③挤塑板碰头不抹粘接剂。
④挤塑板贴完后，需用2m靠尺楔形塞尺检验板面平整度和垂直度，误差均小于2mm（2m之内），阴阳角处板边加工和连接也必需整齐平顺。
⑤墙面装饰用凹凸线条必需水平或竖直，凹线条及贴上凸线条须用2m靠尺及楔形塞尺检验平整度，误差小于2mm。
⑥用插针方法检验抹面胶浆厚度。格部署应横向铺设， 压贴密实， 不能有空鼓、皱褶、翘曲、外露等现象，搭接宽度左右不得小于150 ㎜上下不得小于100 ㎜。
⑦聚合物水泥砂浆保护层总厚度不宜大于7 ㎜，首层不宜大于9 ㎜。 （3）许可偏差项目
项次
项目
许可偏差 ㎜
检验方法
1
表面平整度
3
用2M 靠尺和楔行塞尺检验
2
垂
直
度
每层
5
用2M 托线板检验
全高＞10m
2cm
用线坠、盒尺检验
3
阴阳角垂直
4
用2M 托线板检验
4
阴阳角方正
4
用200 ㎜方尺和楔行塞尺检验
5
结缝高差
1.5
用直尺和楔行塞尺检验

项目(专业)
技术责任人

交底人

接收人

山西省建设工程质量总站监制

技术交底统计

工程名称
山水文园
施工单位

交底部位
装修
工序名称
外墙外保温
（4）成品保护：
①施工中各工种应紧密配合，合理安排工序，严禁颠倒工序作业。
②对抹完聚合物水泥砂浆保温墙体，不得随意开凿空洞，如确实需要，应在聚合物水泥砂浆达成设计强度后方可进行，安装物件后其周围应恢复原装。
③应预防重物撞击墙面。
④注意对已施工完成窗户、阳台等给予保护；施工完成后，立即清理施工造成污染。
6、安全注意事项：
①施工人员必需佩戴安全帽、安全带施工。
②吊篮使用前应由项目经理、安全员和施工责任人共同验收，合格后方可使用。
③使用吊篮时，应设专员监视挑梁荷载和变动情况。发觉问题，立即向技术部门反应。
④吊篮上人员和材料要对称分布，不得集中在一头，确保吊篮两端负载平衡。
⑤使用吊篮人员，在工作中要随时注意工具材料，不准向吊篮外抛掷任何物件，保持吊篮整齐。
⑥严禁在施工现场吸烟，注意施工用电安全。
