反应粘强力交叉膜综合标准施工专业方案.doc

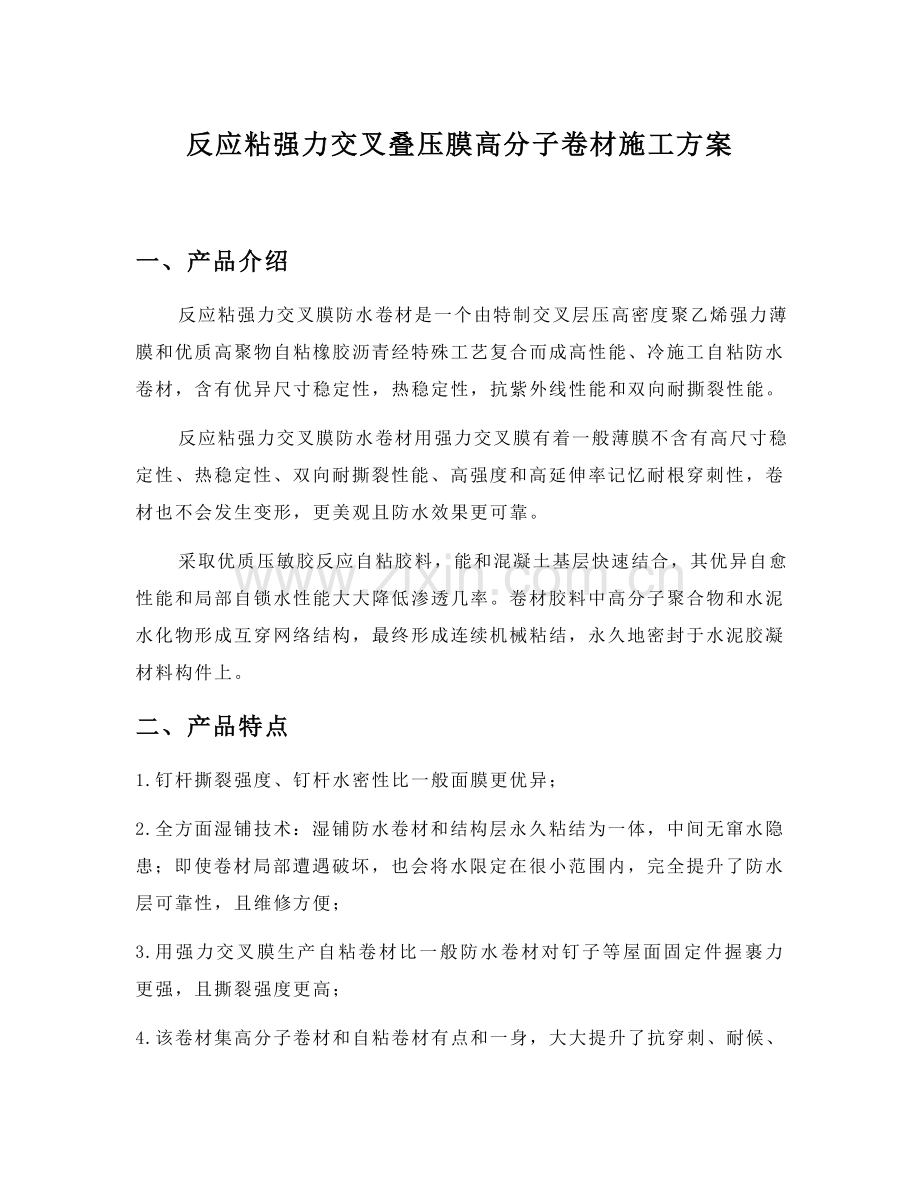

反应粘强力交叉叠压膜高分子卷材施工方案

一、 产品介绍
反应粘强力交叉膜防水卷材是一个由特制交叉层压高密度聚乙烯强力薄膜和优质高聚物自粘橡胶沥青经特殊工艺复合而成高性能、冷施工自粘防水卷材，含有优异尺寸稳定性，热稳定性，抗紫外线性能和双向耐撕裂性能。
反应粘强力交叉膜防水卷材用强力交叉膜有着一般薄膜不含有高尺寸稳定性、热稳定性、双向耐撕裂性能、高强度和高延伸率记忆耐根穿刺性，卷材也不会发生变形，更美观且防水效果更可靠。
采取优质压敏胶反应自粘胶料，能和混凝土基层快速结合，其优异自愈性能和局部自锁水性能大大降低渗透几率。卷材胶料中高分子聚合物和水泥水化物形成互穿网络结构，最终形成连续机械粘结，永久地密封于水泥胶凝材料构件上。
二、 产品特点
1. 钉杆撕裂强度、钉杆水密性比一般面膜更优异；
2. 全方面湿铺技术：湿铺防水卷材和结构层永久粘结为一体，中间无窜水隐患；即使卷材局部遭遇破坏，也会将水限定在很小范围内，完全提升了防水层可靠性，且维修方便；
3. 用强力交叉膜生产自粘卷材比一般防水卷材对钉子等屋面固定件握裹力更强，且撕裂强度更高；

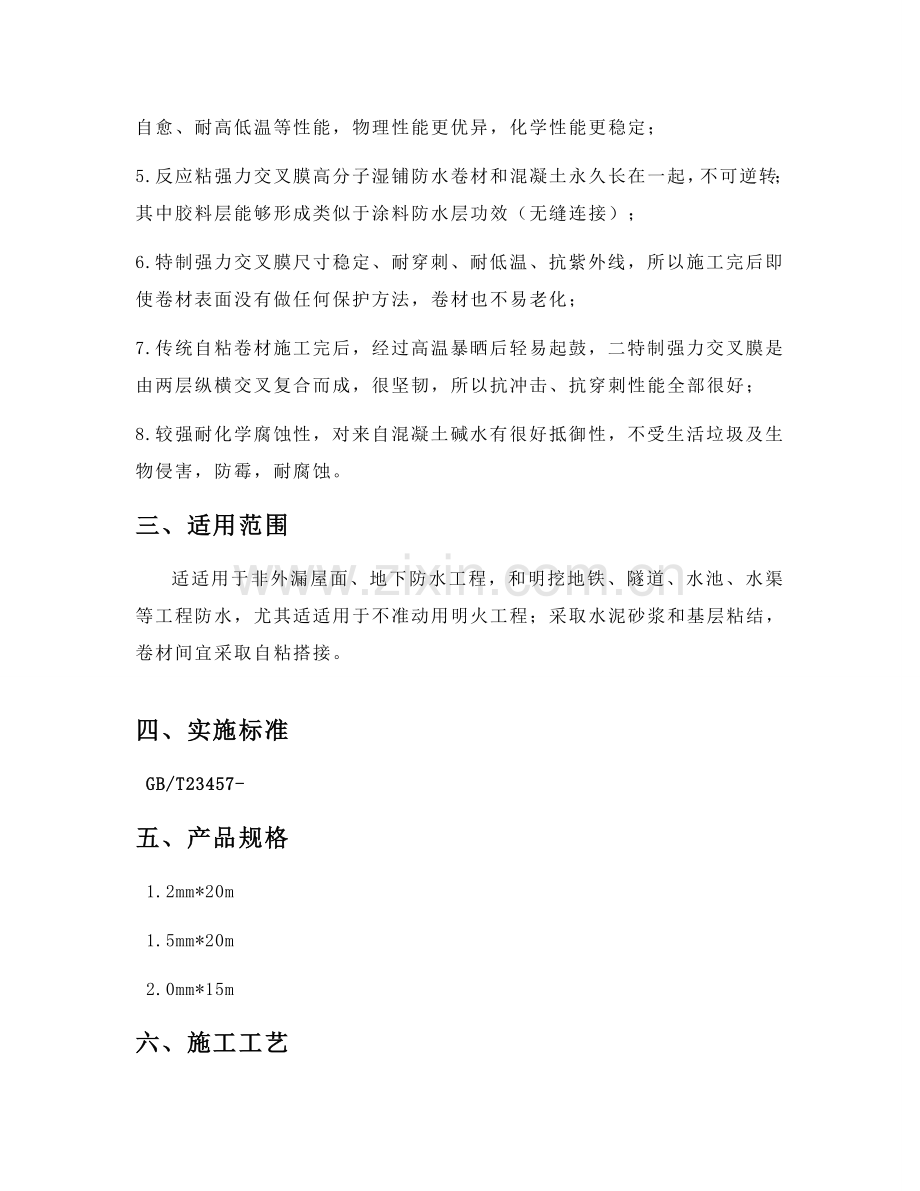

4. 该卷材集高分子卷材和自粘卷材有点和一身，大大提升了抗穿刺、耐候、自愈、耐高低温等性能，物理性能更优异，化学性能更稳定；
5. 反应粘强力交叉膜高分子湿铺防水卷材和混凝土永久长在一起，不可逆转；其中胶料层能够形成类似于涂料防水层功效（无缝连接）；
6. 特制强力交叉膜尺寸稳定、耐穿刺、耐低温、抗紫外线，所以施工完后即使卷材表面没有做任何保护方法，卷材也不易老化；
7. 传统自粘卷材施工完后，经过高温暴晒后轻易起鼓，二特制强力交叉膜是由两层纵横交叉复合而成，很坚韧，所以抗冲击、抗穿刺性能全部很好；
8.较强耐化学腐蚀性，对来自混凝土碱水有很好抵御性，不受生活垃圾及生物侵害，防霉，耐腐蚀。
三、 适用范围
适适用于非外漏屋面、地下防水工程，和明挖地铁、隧道、水池、水渠等工程防水，尤其适适用于不准动用明火工程；采取水泥砂浆和基层粘结，卷材间宜采取自粘搭接。

四、 实施标准
GB/T23457-
五、 产品规格
1.2mm*20m
1.5mm*20m
2.0mm*15m
六、 施工工艺
工具/原料
1. 基层清理工具：钢丝刷，扫帚。小平铲，冲洗水管等。
2. 施工工具：铁抹子，自动搅拌器，配料桶，塑料刮板，橡胶压辊，剪刀或裁纸刀，钢卷尺，皮卷尺，墨盒，热风枪等。
3. 防护工具：工作服，安全帽，橡胶手套，平底橡胶鞋，安全带等。
方法/步骤
1. 基面清理：清除基层表面杂物，油污，沙子，凹凸表面石子、砂浆疙瘩等应清理洁净，清扫工作必需在施工中随时进行，并补修平整表面。尤其铲除排水口，烟囱，管壁上水泥砂浆等附着物；阴阳角采取水泥砂浆抹成圆弧角，阴角最小半径50mm，阳角最小半径20mm，基面若有明水，扫除即可施工。
2. 配制水泥素浆：按重量比水泥：水=2：1。先按百分比将水倒入原已备好拌浆桶，再将水泥放入水中，浸泡15-20分钟并充足浸透后，把桶面多出水倒掉，然后加入水泥用量5%-8%聚合物建筑胶乳（保水剂），用电动搅拌机搅拌，时间在五分钟以上。
3. 弹基准线试铺：依据施工现场情况，进行合理定位，起基层上弹好卷材控制线，依循流水方向从底往高进行卷材试铺。
4. 撕开卷材底部隔离膜：卷材试铺后，将先要铺贴卷材剪好，反铺于基面上（即是底部隔离膜朝上），撕去卷材隔离膜，撕剥时，已剥开隔离膜宜和粘结面保持45-60℃锐角，预防拉断隔离膜，尽可能保持在自然松弛状态，但不要有皱褶。
5. 卷材贴铺：
滚铺发：将卷材对准基线试铺，在月5m优点用裁纸刀将隔离膜轻轻划开，注意不要划伤卷材，将未铺开卷材隔离纸从后面缓缓撕开，同时将未铺开卷材沿基准线慢慢向前推铺，边撕隔离膜边贴铺。贴铺好后再将前面试铺剩下月5m长卷材卷回，依上述方法贴铺在基层上。

抬铺法：将已剪好卷材反铺于基面上（即是底部隔离膜朝上），待剥去卷材全部隔离膜后，再将水泥素浆刮涂在卷材粘结面和基面待铺位置，然后分别由两人从卷材两端配合抬起，翻转和铺贴在待铺位置上，卷材和相邻卷材之间为平行搭接，待长短边搭接施工时再揭除上下卷材搭接隔离膜。
6. 辊压排气;待卷材铺贴完成后，再用软橡胶板或辊筒等从中间向卷材搭接方向另一侧刮压并排除空气，使卷材充足满粘于基面上。搭接铺贴下一幅卷材时，将在下层卷材搭接部位隔离纸揭起，将上层卷材对准搭接控制线平整铺贴在下层卷材上，刮压排除空气，充足满粘。
7. 搭接封边，收头密封：
单面粘卷材搭接边施工：短边相邻卷材之间为平行搭接，用胶粘带盖条加温粘结（屋面胶粘带盖条宽度100㎜，地下室胶粘带盖条宽度160㎜）。长边为加温自粘搭接,搭接宽带大于80mm。大面积铺贴完成后二十四小时再进行搭接边施工，施工时清理洁净搭接边部位泥浆及灰尘，再揭除上下卷材搭接隔离膜（短边不用撕隔离膜），用热风枪边加温边粘结。
成品养护及保护：晾放二十四小时至48小时（具体时间视环境温度而定，通常情况下，温度愈高所需时间愈短）。高温天气下，防水层应预防暴晒，可用遮阳布或其它物品遮盖。

注意事项
检验全部卷材面有没有撕裂、刺穿、气泡情况，维修时将缺点部位清理洁净，并严格按缺点部位尺寸重新再铺贴卷材处理。
1.卷材防水层基层应坚实，表面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象。
2.卷材防水层搭接缝应粘结牢靠，密封严密，不得有皱折、翘边和鼓泡等缺点。
3.防水层收头应和基层粘结并固定牢靠，缝口封严，不得翘边。
4.侧墙卷材防水层保护层和防水层应粘结牢靠。结合紧密，厚度均匀一致。
5.卷材搭接宽度许可偏差为±10mm。
