1、汶川县救灾物资储备仓库工程施工组织设计编制依据一、汶川县救灾物资储备仓库工程相关的招标文件、技术条款、现场自然 环境、招标单位的招标补充通知等。二、汶川县救灾物资储备仓库工程设计施工图纸三、依据的标准、规范1、IS0 90 0 1:20 0 0质量管理体系标准2、建筑用卵石、碎石(GB/T 14685-2001)3、建筑用砂(GB/T 14684-20 0 1)4、建筑地基基础工程施工质量验收规范(GB50 20 2-20 0 2)5、钢筋焊接及验收规程(JGJ18-20 0 3)6、硅结构工程施工质量验收规范(GB50 20 4-2002)7、砌体工程施工质量验收规范(GB50 20 3-2

2、0 0 2)8、砌体工程现场检测技术标准(GB/T 50 3 15-2000)9、建筑地面工程施工质量验收规范(GB50 20 9-2002)10、屋面工程质量验收规范(GB50 20 7-20 0 2)11、建筑装饰装修工程质量验收规范(GB50 210-2001)12、建筑给水排水及采暖工程施工质量验收规范(GB50 242-20 0 2)13、建筑电气安装工程施工质量验收规范(GB50 3 0 3-2002)14、建筑基坑支护技术规程(GB50 0 86-2001)15、建筑施工安全检查评分标准(JGJ59-99)16、组合钢模板技术规范(GB50 214-2001)17、建筑施工扣件式

3、钢管脚手架安全技术规范(JGJ13 0-20 0 1)18、建筑物抗震构造详图图集(97G3 29(九)19、框架轻质填充墙构造图集(西南0 5G701)20、建筑工程施工质量验收统一标准(GB50 3 0 0-2001)21、施T现场临时用电安全技术规范JGJ46-20 0 522、建设工程质量管理条例(国务院279号令)23、工程建设标准强制性条文(房屋建筑部分)2002年版24、建筑机械使用安全技术规程(JGJ3 3-2001)25、国家和地方其它现行建筑工程施工及验收规范、安全技术规程等。四、公司三本质量管理体系文件:1、质量手册(DSYJ/QM-20 0 1)2、质量管理体系程序文件

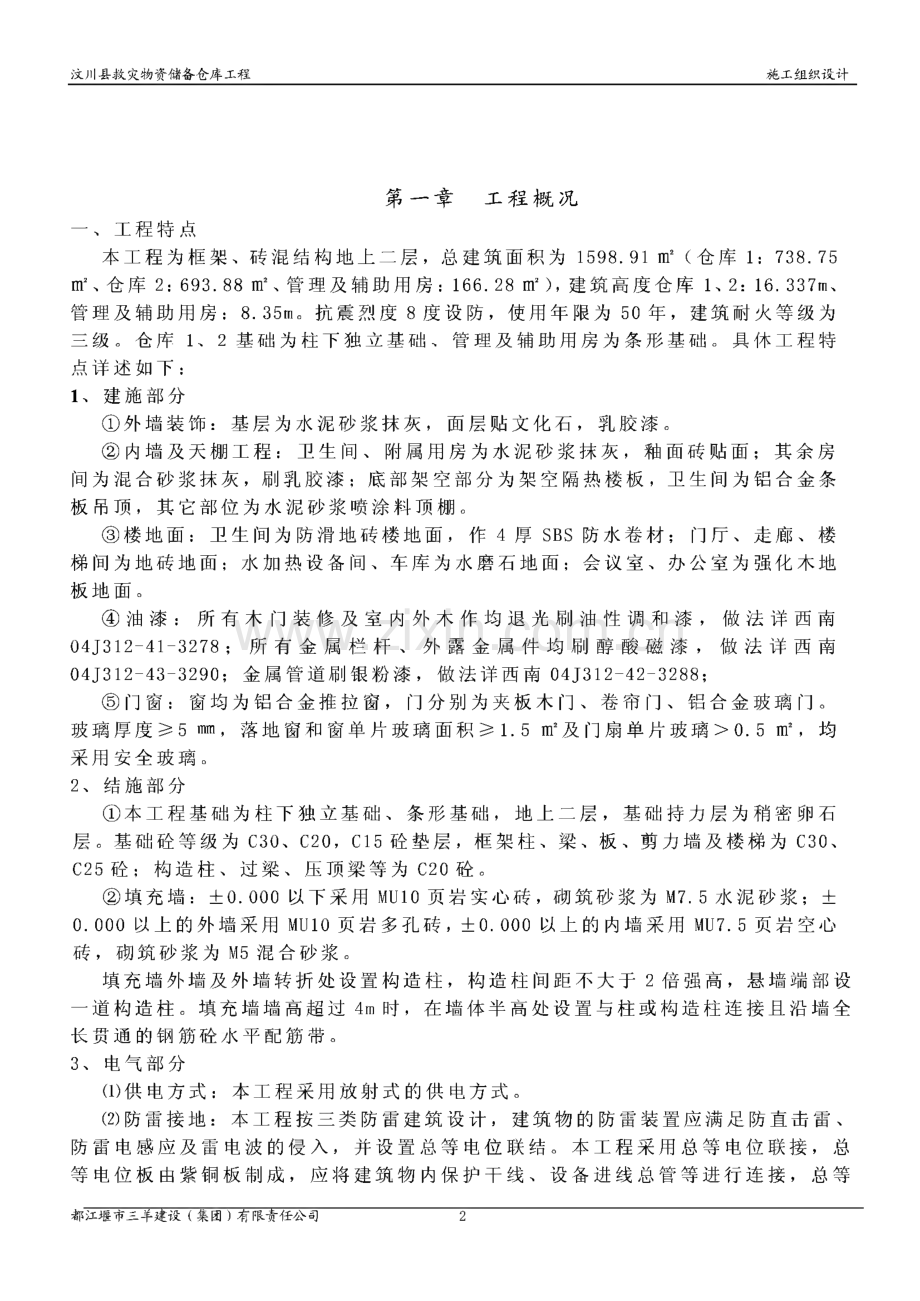

4、(DSYJ/QP-0 118-20 0 1)3、作业指导书(DSYJ/QC-0广53-20 0 1)都江堰市三羊建设(集团)有限责任公司1汶川县救灾物资储备仓库工程施工组织设计第一章工程概况一、工程特点本工程为框架、砖混结构地上二层,总建筑面积为1598.91 itf(仓库1:73 8.75 行、仓库2:693.88 nl,、管理及辅助用房:166.28 itf),建筑高度仓库1、2:16.3 3 7m、管理及辅助用房:8.3 5m。抗震烈度8度设防,使用年限为50年,建筑耐火等级为 三级。仓库1、2基础为柱下独立基础、管理及辅助用房为条形基础。具体工程特 点详述如下:1、建施部分外墙装饰:基

5、层为水泥砂浆抹灰,面层贴文化石,乳胶漆。内墙及天棚工程:卫生间、附属用房为水泥砂浆抹灰,釉面砖贴面;其余房 间为混合砂浆抹灰,刷乳胶漆;底部架空部分为架空隔热楼板,卫生间为铝合金条 板吊顶,其它部位为水泥砂浆喷涂料顶棚。楼地面:卫生间为防滑地砖楼地面,作4厚SBS防水卷材;门厅、走廊、楼 梯间为地砖地面;水加热设备间、车库为水磨石地面;会议室、办公室为强化木地 板地面。油漆:所有木门装修及室内外木作均退光刷油性调和漆,做法详西南 0 4J3 12-41-3 278;所有金属栏杆、外露金属件均刷醇酸磁漆,做法详西南 0 4J3 12-43-3 290;金属管道刷银粉漆,做法详西南0 4J3 12

6、-42-3288;门窗:窗均为铝合金推拉窗,门分别为夹板木门、卷帘门、铝合金玻璃门。玻璃厚度5 mm,落地窗和窗单片玻璃面积N l.5面及门扇单片玻璃0.5 rtf,均 采用安全玻璃。2、结施部分本工程基础为柱下独立基础、条形基础,地上二层,基础持力层为稍密卵石 层。基础硅等级为C3 0、C20,C15碎垫层,框架柱、梁、板、剪力墙及楼梯为C3 0、C25碎;构造柱、过梁、压顶梁等为C20位。填充墙:0.000以下采用MU10页岩实心砖,砌筑砂浆为M7.5水泥砂浆;土 0.000以上的外墙采用MU10页岩多孔砖,0.000以上的内墙采用MU7.5页岩空心 砖,砌筑砂浆为M5混合砂浆。填充墙外墙

7、及外墙转折处设置构造柱,构造柱间距不大于2倍强高,悬墙端部设 一道构造柱。填充墙墙高超过4m时,在墙体半高处设置与柱或构造柱连接且沿墙全 长贯通的钢筋碎水平配筋带。3、电气部分供电方式:本工程采用放射式的供电方式。防雷接地:本工程按三类防雷建筑设计,建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的侵入,并设置总等电位联结。本工程采用总等电位联接,总 等电位板由紫铜板制成,应将建筑物内保护干线、设备进线总管等进行连接,总等 都江堰市三羊建设(集团)有限责任公司 2汶川县救灾物资储备仓库工程施工组织设计电位联接线采用BVT X25mni2/PC3 2,总等电位联结均采用卡子,禁止在金属管道上

8、焊接。有淋浴式的卫生间采用局部等电位联结,从适当地方引出两根大于6 16结构 钢筋至局部等电位箱(LEB),局部等电位箱暗装,底边距地0.3 m。卫生间内所有金 属管道、金属构件联结、过电压保护,在电源总配电柜内装第一级电源保护器(SPD)。本工程接地形式采用T N-S系统,电源在进户处重复接地,并与防雷接地共用接地 极。4、总平部分本工程总平工程主要包括:室外雨水沟、污水排放管、砖砌围墙、大门、碎路 面、广场砖路面、花卉、草坪栽植等。具体做法在后续施工中还需建设单位进一步确认或调整。二、自然环境概况1、该工程位于阿坝州汶川县境内,场地较平坦且与县城道路相通,交通运输 方便,完全能满足材料进料

9、的运输要求,但运输较远,大大增加了运输的成本费用。2、该地区最冷月平均气温-12.6,年平均降雨日235天,多年无霜雪期148 天。施工现场场地较为狭小,场内仍有一个大库房未能搬迁,在施工时会带来较大 的不便。都江堰市三羊建设(集团)有限责任公司3汶川县救灾物资储备仓库工程施工组织设计、施工组织机构(一)、施工企业简介都江堰市三羊建设级,成立于1962年4月第二章施工组织措施(集团)有限责任公司系房屋建由最初的灌县石羊建筑社、灌第二建筑工程公司第二工程队、都江堰市第二建筑工程公司第二工程都江堰市三羊建筑安装工 有四十余年的 有:房地产开程公司、都江 施工经历,以 发三级、水利堰市三羊建设 房屋

10、建筑施工 水电工程施工(集团)公司逐 总承包二级为 总承包三级、发展而成,具,其增项资质 路工程施工总施工总包二承包三级、市政公用工程施工总承包三级、建筑装饰装修专业承包二级、园林古建筑工程专业承包三级、起重设备安装专业承包三级、混凝土预 制构件专业承包二级等。公司自有电梯式八层办公大楼一幢,现代办公系统设施齐备。下属 有:三羊房地产开发公司,从事房地产开发、商品房销售;三羊建筑装 饰公司;机具租赁公司;三羊建材有限责任公司,位于青城桥工业区,占地30余亩,包括:水泥制品厂;塑钢门窗厂;年加工能力3000吨的 冷轧扭钢筋加工厂;以及二级试验室、多孔页岩砖厂、砂石料场等。公司具有雄厚的经济、技术

11、实力,各种施工机具和检测手段齐全,后勤保障充裕,为工程施工建优质、保工期、促安全提供可靠的保证。企业有职称的人员174人,其中工程技术人员149人;项目经理人数74 人,其中二级项目经理23人;各种机械设备229台,机械设备总功率 4,448.86 千瓦。公司近年承建的房屋建筑工程主要有:都江堰市邮电广场工程(12 层,框剪结构,总高50.1m,建筑面积20590 Hi?)、汶川县三江潘达尔森 林大酒店(建筑面积10253 nl2)、都江堰市外国语实验学校综合楼(建筑 面积17 00 0 m2,其中多媒体教室跨度2 4m)、都江堰市华峰大厦(13层,全框架,建筑面积1 1402亦)、西藏日喀则

12、地区行署干休所(建筑面积 12360 in?)、都江堰市教育局安居工程III期(建筑面积18600/)、成都 市第二卫校图书楼工程(框架,建筑面积4200 Hi?)、中国卧龙大熊猫博 物馆工程(框架,建筑面积4658 m2,优良工程)、岷江华庭(框架,建 筑面积10 916m2,优良工程)、阿坝州石油公司职工集资住宅楼工程(建 筑面积1075 1 m2,优良工程)等;承建的市政公用工程主要有:都江堰 市幸福大道道路工程(总长2.0 km)都江堰市绿色环城通道工程(总长 3.0 km)、都江堰市江安河改造工程(总长度2.0 km);承建的公路工程主 要有:罗圈湾大桥引孔工程、中雁公路20 K+4

13、29.24+000段公路工程、老川藏路新津至邛珠段等;承建的水利水电工程主要有:维关水电站(装 机容量3.2兆瓦)、黑土坡电站C II标主副厂房工程(装机容量24兆瓦);承建的建筑装修装饰工程主要有:九寨沟麟翔源酒店二装工程(建筑面 积4500 m2,三星级宾馆标准,总造价593万元)、川龙山庄装修兼土建 工程(建筑面积5420 m2,三星级宾馆,总造价658万元);承建的园林 古建筑工程主要有:龙池商住城1#、2#楼等共计10幢仿明清古建筑工 程;以及起重设备安装工程、金属门窗安装工程、屋面防水工程等。其 中都江堰市邮电广场工程获成都市优质工程“芙蓉杯”奖和四川省优质 工程“天府杯”金奖;成

14、都市第二卫生学校图书楼工程获得成都市优质 工程“芙蓉杯”奖。都江堰市三羊建设(集团)有限责任公司4汶川县救灾物资储备仓库工程施工组织设计的的企合年 堰 业业,性一江 企企来次)0都公司以“质量为本、科学管理、持续发展、建优质工程”为 质量方针;以“外塑形象、内强素质、精心管理、多建精品”为 经营方针;以“团结、开拓、务实、奉献”为企业的精神。多年 业全体员工通过不懈努力,公司业绩逐年上升。所承建的工程一 格率100%,优良率逐年提高:二000年度工程优良率92.6%,二 度工程优良率93%,二00二年度工程优良率93.5%。公司入库税金连续六年名列都江堰市建筑行业首位,被歹U为 市“重点保护企

15、业”、“重合同、守信用企业”;公司先后被评为成都市建 筑业“五十强企业”、“先进建筑企业”;成都市乡镇建筑行业综合评比“明 星企业”、“质量效益型企业”;同时获得四川省乡镇建筑“明星企业”、四川省建筑业“先进企业”称号、四川省技术监督局质量申诉处理中心“2000年质量无投诉单位”、四川省技术监督局“二级计量达标单位”,并得到了各有关方面的表彰和好评。公司重合同、守信用、重质量、严管理,并于2001年6月通过 GB/T 190 0 1 2000 idt IS0 90 0 1:2000国际质量管理体系认证,并于同 年8月获得北京中建协颁发的IS0 90 0 1:2000质量管理体系认证证书。于20

16、02年4月通过北京中建协复审达标,2003年7月通过北京中安质 环认证中心复审认证,并获得该认证中心颁发的质量管理体系认证证书。(-)、工程项目部1、本工程以项目法施工为准绳,采取项目经理负责制的施工管理模式项目经理本工程由经验丰富的项目经理负责,项目部成员年富力强、经验丰富、锐意进取、虚 心谨慎;以“质量第一、信誉至上”为信念,以“顾客满意为关注焦点”,在施工中,将 本着实事求是的原则,严格按照质量管理体系标准要求,具体分析问题,科学组织施工,争建“安全、高效、优质”工程。2、项目经理部施工组织网络图都江堰市三羊建设(集团)有限责任公司5汶川县救灾物资储备仓库工程施工组织设计3、施工现场技术

17、管理体系健全技术责任体系管理基础工作 J贯彻技术标准与操作规程加强技术原始记录加强技术变更资料检查技术负责,建立图纸学习、会议制度施工准备 建立技术交底检查制度贯彻施工组织设计方案、措施 制订预防和纠正措施I管理基本工作 搞好施工中技术处理、施工过程,工程质量管理检查评定开展技术操作培训加强安全技术管理(三)、工作制度工程施工过程中,本项目部将建立系列负责制,把好工程质量关,贯彻“预防 为主、防检结合”、“普检与抽检结合”的原则,坚持高标准、严要求,同时正确处 理好质量与进度的关系,确保工程工期,创建优质工程。主要负责人责任制为:1、项目经理责任制(1)项目经理在公司的领导下开展工作,独立对公

18、司负责并承担工程建设责任,负责贯彻执行国家各项有关方针政策、法律法规;执行公司的决议,领导项目部的 全体员工,完成公司下达的各项任务和考核指标。(2)项目经理必须履行公司向建设单位签订的工程承包合同的全部内容,代表公 都江堰市三羊建设(集团)有限责任公司6汶川县救灾物资储备仓库工程 施工组织设计司向建设单位负责,并负责双方日常事务往来。(3)认真履行内部项目承包合同所规定的各项内容。(4)组织项目部全体员工对工程项目进行全面管理,创建优良工程,搞好安全生 产和文明施工,创建文明施工工地。(5)负责制定本项目的质量管理目标,以及各岗位人员的职责分配和权限。(6)负责安排好项目部技术人员和工种人员

19、的技术培训工作,不断提高员工技术 水平和职业道德素质。(7)负责策划并组织实施本工程项目的施工过程及质量程序控制,并对本工程质 量负直接责任。2、技术负责人责任制协助项目经理组织图纸会审,负责整理会审记要,编制施工组织设计(或施 工方案);做好开工前一切准备工作;做好本工程放线及工程技术安全交底工作。组织技术人员和工人认真学习技术规范、工艺流程、检评规范标准。严格把好质量关,认真执行“三检制”,监督作好主体、装饰等分部分项工 程的交叉作业措施的实施情况。各分部分项工程必须按照优良办理验评。针对工程特点,制定施工方案和技术措施,解决工程技术难题和质量事故。严格贯彻执行国家技术标准、规范、规程、执

20、行技术管理制度、负责技术管 理和试验管理、组织实施施工过程的质量检查和质量控制。负责工程施工阶段的技术指导,提出施工过程中存在的技术问题的处理方法,并督促改进。对存在的疑难问题,主持单位工程的定位放线或复核工作。负责本工程项目部编制,保管的各种技术文件,对由文件差错引起的质量偏 差进行及时更正。参加工程质量事故的处理,对工程施工过程不合格品的原因,责任和纠正措 施的落实负责。负责检查工艺的执行情况。(10)对施工过程的质量问题负责组织检查工作。3、施工工长责任制全面负责工程的生产、安全、技术工作、质量、进度,服从项目部的统一安 排和指挥,按期保质的完成各项生产任务。认真负责该项目现场技术、经营

21、资料签证,组织隐蔽工程验收及分部分项检 查验收。安排好各工种之间交叉作业的相互配合,确保工程的施工进度。经常检查各施工班组按照图纸及技术要求进行施工的情况,对违反施工规范、操作规程、技术措施者,必须责令返工或停工整改。4、施工员岗位责任制协助项目经理完成各项承包指标。负责工程技术资料、质量资料和其他资料的填写及整理收集、归档工作,做 到各项内业资料真实、完善、可靠。认真填写施工日志,支持质检员,质管员和安 装员的工作,按规定做好整个施工过程中的质量记录。贯彻执行有关施工技术、质量和安全方面的规范、规程、制度和规定。都江堰市三羊建设(集团)有限责任公司7汶川县救灾物资储备仓库工程 施工组织设计贯

22、彻执行公司技术管理,检验和试验管理制度,作好施工过程中的质量控制,保证工程质量,对工程质量负直接责任。对本工程的测量、定位、水准、标高及定位放线等负直接的技术责任。严格检查和管理,不使用不合格原材料,认真执行样板间、样板件等行之有 效的技术管理制度,坚持样板带路搞好工程质量。负责组织隐蔽工程的检查验收工作,经认定全部符合要求后方可签证和进行 下道工序的施工。严格按施工组织设计,组织均衡生产,做好文明施工,组织班组工人进行自 检、互检、主持工序交接检查和分部工程质量评定,并对存在的问题或隐患实施纠 正或预防措施。5、质检员责任制在项目经理的领导下,负责整个工程施工的全过程进行质量监督检查评定工

23、作。在施工过程中,严格执行检测评定标准,跟踪检查工程质量,并作检查记录,尤其是隐蔽工程的检查记录;对有质量问题的分部分项工程,要拟定整改措施和意 见。对工程质量事故,严格按照技术要求处理,会同有关部门和工程负责人对工 程质量事故进行认真分析和协同处理。按国家质量检验评定标准和施工规范要求,及时办理工程质量的实测验和评 定,对不符合质量标准的工程,责令整改返工。协助现场工长的操作班组搞好自检互检,掌握工程施工质量,班组操作质量 的现状和动态,监督针对质量事故、质量隐患制定的纠正、预防措施的实施。坚持原则,如实反映质量情况,坚决行使质量检查员的权限,严格检查,搞 好工序质量的监督检查。6、安全检查

24、员安全检查员必须经过公司或上级主管部门培训,执行上岗,对项目工程的安 全生产情况进行监督检查、督促整改、指导服务。有权制止“三违”现象,对严重违章的工程有权要求停工。有权制止不符合 安全生产要求的机具设备和防护设施的使用。做好事故的预防工作,填报相关统计 报表。参加施工组织设计(方案)的讲座和审查,督促安全技术交底;发生伤亡事 故按规定及时向领导报告,参加工伤事故调查处理。协助并督促项目经理部对新进工人(包括外用工)进行入场前“安全教育”。参加项目安全检查评定及复查工作,负责监督安全技术措施的实施,做好安 全基础工作。协同项目制定并完善“项目文明施工标准”,做好文明工地创建工作。做好相关资料,

25、文件的保管及归档工作。7、预算造价员项目预算员必须经过公司或上级主管部门培训合格后,持证上岗。严格执行国家和地区颁发的价格政策,建安工程收费标准以及现行的工程预都江堰市三羊建设(集团)有限责任公司8汶川县救灾物资储备仓库工程施工组织设计算定额。参加工程会审,认真熟悉图纸,及时编制施工图预算。认真及时收集有关资 料,办理追加(加)预算,竣工结算。参加上级业务部门组织的业务学习,对预(结)算的问题及时反馈公司。保证预算的准确率达95%,工程结算准确率达98%,结算损失小于2%。8、材料员在项目负责人和施工负责人的领导下,负责项目部材料部门的管理工作,认 真贯彻执行公司相关质量标准。了解掌握施工过程

26、和形象进度,掌握所需要的主要材料的品名、规格、数量、质量。配合施工部门编制好施工材料计划,确保施工现场的材料供应。参加本项目生产计划会议,分析考核物资工作的经济技术指标,并提出改进 意见。搞好经济分析以及各施工点、段材料消耗的节、超情况,向项目经理及施工 负责人提供分析资料。配合现场施工员负责材料到场的计量收方工作。搞好对内、对外结算,建立各种台帐,账面整洁、清晰,帐物相符,盈亏有 原因,损坏有报告,记帐有凭证,调整有依据。负责各种材料原始凭证、计量凭证、核算凭证质量证明书等资料收集,按程 度准确及时地传递和反馈,并装订成册,专项保管。忠于职守,实事求是,全面、准确、及时地收方、结算、报统计资

27、料,为改 善管理,提高经济效益提供依据。二、施工总部署按照连续、均衡、协调、有节奏和力所能及、留有余地的原则,先地下,后地 上;先结构,后围护;先主体,后装修;先土建,后安装;先房建,后总平的总施 工顺序原则进行部署,采取主体和围护结构、主体和安装、安装和装修的交叉施工 安排。根据本工程的特点,在各个施工阶段组织流水作业1、土建专业施工共分三个施工阶段:基础施工阶段、主体结构施工阶段、装饰 装修施工阶段。2、安装专业根据土建施工总进度,可分为三个阶段:结构施工时的配合预埋、预留阶段;土建装饰施工中的管线、设备安装阶段;土建收尾时的安装调试阶段。施工安排上与土建专业平行交叉施工,互为依托。3、总

28、平工程分三个施工阶段:地下管、沟、井、线路施工阶段、地上土建、装饰施工阶段、绿化施工阶段。4、本工程要求工期180日历天,我项目将统筹、合理安排施工作业时间,尽量做到提前交工。5、本工程以工程量基本相当的部分划分作业段组织流水施工。6、本工程施工期间安装1台50 m塔吊作为材料的垂直运输机械,人力斗车 配合作水平运输;配备1台JC-3 50型强制式碎搅拌机用于零星碎和砂浆搅拌作 业;同时考虑施工场地较小、临近道路边,在场内自拌大量碎极为不方便(无 法堆放大量材料)也会较大程度上影响其他环节的施工,为了确保工程质量和 工期进度要求、降低噪音和扬尘,确定基础、主体、屋面、总平道路等大量的 都江堰市

29、三羊建设(集团)有限责任公司 9汶川县救灾物资储备仓库工程施工组织设计碎采用商品碎。其它施工机械设备参见施工机械设备安排计划7、施工机械及临时设施的布置详见施工平面及道路布置图,附图。8、钢筋工、模板工、架工、水电工各设1个作业组,碎工、砖工、抹灰工 统一为泥工组,以塔吊为中心,相互协同配合进行交叉流水作业。浇筑碎时实 行双班作业制连续施工。9、本工程施工阶段的顺序为:基础工程、主体结构工程,待主体竣工验收 后进入装饰、安装、总平工程施工,最后进行零星收尾清理工作。10、本工程模板主要采用大木模,钢管脚手架支撑固定。11、装饰工程阶段施工坚持以“样板引路”的原则,以保证工程质量。12、安装工程

30、与土建及装饰工程必须积极协调配合,以保证工程质量和工 期。三、技术保证措施1、建立和完善本工程质量管理体系,严格贯彻执行技术规范、工艺标准和 操作规程。2、建立健全现场施工技术质量管理体系,明确各级技术岗位责任制、定期 考核,奖罚分明。3、认真做好施工组织设计、质量计划、作业指导书等的编制,实施、检查 及施工方案补充工作,工程结束后应认真做好总结。4、认真熟悉图纸、图纸会审,参加设计交底、分包交底,技术交底,分部、分项工程验收,做好洽商变更和施工大样图工作。5、贯彻执行国家计量法令、法规及上级的计量管理规定,指导监督检查计 量工作,做好原材料试验及现场各项施工试验工作。6、及时收集各项原始技术

31、数据、文件整理归档,并进行统计分析,工程完 工后及时做好竣工图。7、健全能源管理基础工作,完善能源计量装置和原始记录,大力推进节能 降低技术进步。四、质量保证措施(一)、物资准备1、根据施工预算的材料分析和施工进度要求,编制分阶段材料需用量计戈I,提前签订供货合同。2、按工程承包合同需经业主认可的材料,应先提供样品和合格证,经业主 签字同意后方可批量进货,一切进场材料均应附有效材质证明。3、施工员、质检员对进场材料有权抽检,凡有不合格材料会同材料员就地 处理,并拒绝使用。4、地方材料的采购(如砂、石、砖等)应满足施工要求,要浇筑碎时必须 备足一层硅所需的砂、石材料。其它材料采购应考虑具体条件(

32、包括资金、工 程进度、场地)等,既要满足工程需要,又要防止占用场地和积压资金,采购 计划应按实际情况不断调整。5、对装饰工程需要的工艺设备,按工艺流程作准备,避免互相牵制。周转 性材料分批按需供应,但至少一次性准备二层楼所需的模板及支撑架料。都江堰市三羊建设(集团)有限责任公司 io汶川县救灾物资储备仓库工程施工组织设计(二)、劳动力组织准备1、建立工地现场管理机构遵循合理分工与密切配合,因事设岗,由岗选人的原则,挑选施工经验丰 富,有开拓精神、事业心强、工作效率高的施工管理人员组成项目管理机构。2、组织精干的作业班组组织曾多次参加过同类建筑的优秀班组,确定合格的劳动组织,集结施工 力量。按照

33、开工日期和劳动力计划组织工人进场。做好职工的入场教育工作,落实施工进度计划和质量、安全、技术责任制。对以下问题逐级交底:施工进 度计划、月、旬作业计划、分阶段作业计划、关键和特殊过程的质量保证措施 和技术措施、安全技术措施、降低成本措施、质量标准和验收规范等,签订班 组承包合同和安全合同。(三)、机械设备的组织准备机械设备详见施工机械设备安排计划。(四)、节约措施1、采用小流水段组织施工、科学管理、均衡生产,减少一次性投入。2、加强材料管理,各种材料按计划发入,对工地所进材料按实收数,签证 单据。3、材料供应部门应按工程进度,安排好各种材料的进场时间。材料、半成 品、成品进场加强堆、运输管理,

34、减少二次搬运。4、加强成本核算,做好施工预算及施工图预算并力求准确,对每个变更设 计及时签证。5、采购人员要熟悉各种原材料的价格,广泛了解市场信息,进行细致的成 本核算,在保证质量的前提下,选优采用。(五)、成品保护措施1、认真执行上级管理部门颁发的成品保护规定,对全体职工包括民工队加 强教育,发扬各工种之间互相协作精神,尊重别人的劳动成果。2、合理安排各道工序,减少各工种来回穿插施工,特别要注意避免工序颠 倒,造成对成品的破坏污染。3、各工种完成成品后,移交专人管理,办理交接手续,明确责任。加强施 工现场操作人员和职业道德教育,严禁损坏已完工的产品,如果出现应给以处 罚,并赔偿其经济损失。4

35、、碎浇筑完毕,应采取适当的保护措施,防止碎遭到损伤,具体措施为:维护正常养护,满足拆模要求,限制外加荷载,防止意外损伤,防止表面污染。(六)、环境保护措施1、碎搅拌机前设排水沟,并设二次沉淀池,废水经沉淀后用于洒水防尘。2、水泥堆放在仓库内,卸运时轻拿轻放,防止扬尘。3、门卫处设置冲洗设施,道路经常清扫,洒水湿润,防止车辆带泥土上路 行驶,以防尘土飞扬。4、进入施工现场首先沿轴线外围挖排水临时明沟,遇基础绕开,将地表面 水和施工用水有组织地导入临时积水和沉砂井,沉淀后排入污水池,采用水泵 都江堰市三羊建设(集团)有限责任公司 n汶川县救灾物资储备仓库工程 施工组织设计排入市政下水道,并派专人负

36、责清理沉积砂和排水工作。5、施工现场做到材料堆放整齐,派专人负责打扫场内清洁卫生和工人宿舍、厕所、办公室的清洁卫生,厕所、场内悬挂严禁随地大小便标牌,并每隔半个 月采用石灰粉及消毒材料进行消毒一次。6、严格执行环境保护法及当地有关环境保护的要求。第三章工期、进度计划及保证措施一、施工进度计划根据招标文件的要求,本工程必须在180日历天内完工,并保证工程质量、进度、安全等各项指标顺利完成。1、施工进度计划安排的指导思想是在确保工程质量的前提下,按“主体力 争速度、装饰严格工艺”的方针,加强与周边单位协作,取得质量、速度、施 工安全和效益的统一,以科学的管理手段,先进的施工工艺确保工程按期竣工。2

37、、控制性网络关键线路为:基础和主体结构及地面、装饰工程,其余非关 键线路均有人力和时间储备,允许该工作适当变动,以保证关键线路的畅通。各工序间的工艺间隙,时间一定要留够,以预防质量通病的发生。3、本工程按“先地下、后地上”、“先主体、后围护”、“先结构、后装饰”的施工程序进行。除内抹灰由下而上进行外,其余如外墙面、地面等均在封顶 后由上而下进行,同时要避免在不利气候条件下施工。二、工期安排本工程施工工期定为180日历天,施工过程中根据实际情况尽量穿插作业,各工种之间互相配合协调,以保证工期。三、工期安排说明1、各分部工程穿插配合安排(1)在进行基础工程同时进行钢筋等的制作加工工程。(2)主体工

38、程完成后,室内外装修工程同时进行。2、本进度计划按现有的施工图和施工队伍的技术力量为依据,未考虑特殊情 况,如停水、停电、施工图设计变更和严重影响施工进度的自然气候等。四、工期保证措施(-)、组织措施1、科学组织、精心施工通过组织和调集一批专业性强、技术过硬、经验丰富的管理班子和工人班组,科 学组织、精心施工,以保证工程施工质量和进度。在与业主签定施工合同后,立即 组织审查图纸、技术研讨、采购材料等,以满足工程整体进度要求。2、按照项目法施工都江堰市三羊建设(集团)有限责任公司12汶川县救灾物资储备仓库工程 施工组织设计按照“八项质量管理原则”,根据项目法施工模式要求,组建项目管理班子,并积极

39、得高项目经理及其以下内部管理人员的素质,对本项目的质量、工期、安全、成本等综合效益进行有效控制,周密组织施工过程中和各项协调配合和各工序的穿 插、交叉作业,及时解决有关具体问题,同时用经济和行政手段调动工人的积极性,统一指挥,协调作业,保证各工序、各工种相互衔接、协调一致,从而保证施工工 期。3、实行项目经理负责制不断建立和完善质量管理体系,实行项目经理总负责制,强调进一步明确和落 实责任,进一步完善各项规章制度和各项责任制,组建强而有力、高效动作的项目 经理管理班子。4、以人为本、科学管理先进生产力是以人才和科学技术、组织措施来完成,发挥每一个项目管理班子 成员的智慧和才能,使其人尽其才。既

40、分工负责,又配合协调,把岗位职责与现场 管理溶化在工作质量中去。5、合理安排工作,充分调动积极因素强调人的因素第一,进场前做好员工在市场经济条件下的思想教育工作,发挥 党团员的带头作用,吃苦耐劳,开拓创新,排除一切干扰,合理安排施工过程中各 项工作,充分调动各项积极因素,为保证工程施工进度共同努力。6、配合协调各项工作主动协调好周边关系,取得相互支持。加强与供水、供电部门的联系,获得信 息后,及时调整施工作业,采取相应措施。搞好建设单位、设计、质监以及监理等 部门的配合协调工作。(二)、管理措施1、灵活机动安排工作要求工种安排灵活机动,如:模板工、碎工、钢筋工则相对固定,在施工段内 交叉作业;

41、其余工种根据工程进度的需要协调配合,灵活配备,以分工为基础进行 协作,在空间上并列有序,以保证工作的连续性、统一性、规划性和秩序性,提高 工作效率。2、利用控制性网络技术,组织流水施工利用控制性网络技术依据流水施工进度表,编制详细月、旬进度网络计划,竖 向以层为界分段,平面以单位工程为界划分流水作业段。每个施工过程由相应的工 作班组依进度,以旬保月、以层保阶段、以阶段保工期,执行中如出现负时差,应 及时调整,重新组织,保证关键线路畅通,正常运转。3、科学组织、精心施工每周召开一次生产调度会议,要求班组长以上的人员均要参加,总结上周工作,都江堰市三羊建设(集团)有限责任公司13汶川县救灾物资储备

42、仓库工程 施工组织设计安排下周的工作,从劳动力组织优化、材料设备管理、技术安全保证,质量进度要 求等方面,落实具体措施,群策群力,以先进的工艺、严格的管理,促进进度计划 的实施。4、保证机械设备正常运转机械设备的正常运转是保证施工工期的重要因素,对常用机械和易磨损部件,必须定时检修,并储存备用件,加强新机械设备的保修保养,并制定出相应计划,同时要求作好使用台班记录。(三)、技术措施1、按照相关要求,进一步落实各项质量管理措施,并做好质量记录,搞好数据 的统计、分析等工作。2、施工过程,质量第一。首先是保证技术措施、方案,按照施工图纸和设计意 图作好公司级的文字技术交底,并根据作业段,分别细化、

43、量化技术指标和措施,同时作好项目级的技术交底。3、针对工程进度的关键和特殊过程,制定出相应的预防和纠正措施。4、抓好基础和主体工程各工序的交叉作业,尽可能减少进度时差,应利用在以 往施工过程中总结的施工经验,组织施工作业,为下道工序争取作业时间。5、在施工过程中,尽量采用新技术、新工艺、新设备,增加施工机械含量,提 高工效,确保如期完成。6、垂直运输采用塔吊,搅拌机采用350型强制式碎搅拌机,并合理组织安排,提高设备的使用率,为工程按进度完工提供保障。7、提前做好季节性施工准备,施工方案中采取针对性的技术措施和管理措施。8、装饰阶段作业、工种多,工序交叉重叠,工艺要求细致,必要的技术间隙必 须

44、留够,不宜赶工期,并且以技术保质量,以质量保工期。(四)、后勤保障措施1、合理安排资金,及时组织材料供应,现场材料员根据已审批的材料计划按施 工进度逐月采购进货,并按轻重缓急确定进货的具体时间,然后将采购计划交合格 的材料供应方,并签定有关购销合同,使之能按进度需要适时运抵现场,以保证工 程施工需要。周转性材料要根据施工进度及时供应,满足施工要求。2、现场安排专职机修工、电工,做到随坏随修、随喊随到,保证机、电始终处 于良好的运行状态。都江堰市三羊建设(集团)有限责任公司14汶川县救灾物资储备仓库工程施工组织设计第四章施工总平面布置一、施工平面总布置根据现场施工场地情况,临时设施、碎及砂浆搅拌

45、站、砂、石等材料的堆放均 集中在一1起。考虑该施工现场场地狭小,施工办公室、小型机具材料库房及施工作业人员生 活区全部在场外租住民房。施工场地内设钢筋加工房、木工加工房、主要材料堆场、搅拌场及厕所。二、临时道路设置为了满足施工材料的运输需要,工地需要修筑临时道路。为了减少材料的浪费,确保道路路基密实度,将所有临时道路和施工场地进行原土碾压夯实或铺150 nlm厚碎 石面层。临时道路施工前,应将施工用水、用电、排水等管线预先开挖、埋设到位。保证了施工材料的运输和供应。三、临时排水网设置根据现场实际情况,搞好排水网设计,为确保施工现场干燥、整洁,应修好排 水沟网络和污水沉淀池,将地面雨水及时排入临

46、时排水沟,汇水面积较大的地方应 设置沉淀池,经沉淀后再进入市政管道。1、地面排水:沿场地四周围墙内侧做砖砌排水明沟(穿通道口铺混凝土排水 管),沿地面坡排入排水沟。在基础施工时,沿基坑上下各设排水明沟,在基坑四周 边设3个集水坑,用抽水泵将水抽到地面排水沟内。2、生产污水的排放:每层设地漏口,接10 0 PVC管作排水管,将楼层的施工 污水排入地面沉淀池内。3、生活污水的排放:生产废水排入(抽入)地面沉淀池内,经过三级沉淀处 理后方可排入附近排水系统内。污水三级经沉淀池沉淀处理后排放。洗手间废物 经过化粪池处理后排放。四、施工用水布置施工用水应分点设置供应,如碎搅拌站,工地养护用水,消防用水进

47、行有计划 的分点供应,并在主水管上设置总的水表,以确保计量使用。管道应埋设在地下防 止机械碾压。五、施工用电布置施工用电应根据三相电路,基本做到平衡,由总配电箱分出,两路为动力配电 箱,一路为工地照明用电分配电箱。并在总配电箱上,分路设置电表计量。为了安 全用电,工地全部采用绝缘电缆线施工。现场施工用电按三级配电布置,动力、照明分设。另现场配备1台50 KW柴油 发电机备用。用5芯电缆线从现场配电房引出,按三相五线制布置,分别在搅拌机、龙门架、拟建物侧、钢筋加工房、机修房、办公等处设置分配电箱。分配电箱和开关箱设二 级漏电保护。分配电箱漏电开关选用100毫安、0.1S漏电开关,开关箱漏电开关

48、选用1530毫安、0.1S漏电开关。上楼层电线用铜芯橡套软电缆沿龙门架上引,外套PVC管保护,基础设两个配电箱;主体隔层设1个配电箱。电线架设随现场周 边布置,离地架设,高度不小于4m,在通道处穿钢管保护埋地通过。现场供电采用T N-S接零保护系统,即三相五线制,除作零线以外,增加一根 保护零线PE线,PE线和配电房中性点接地点连通。并在总配电箱、分配电箱、开 关箱处做重复接地,全现场不少于3处。六、工地材料堆放都江堰市三羊建设(集团)有限责任公司 15汶川县救灾物资储备仓库工程施工组织设计现场施工的材料应分类、分规格堆放整齐,对贵重的材料应入库保存,库房应 靠近生活区。对于易燃材料和有毒材料

49、应分别单独设库保存。七、消防设施工地应在主水管上设置消防栓,且在木工棚,易燃物资库、生活区设置一定数 量的灭火器。第五章基础施工方案一、土石方施工方案1、土方施工该工程为柱下独立基础、条形基础;基础土方采用机械挖基坑、基槽,在机械 开挖时应保证基底土不受扰动,挖至基底设计标高以上20 0 nlm厚时应保留原土层再采 用人工挖除。放坡系数为1:0.5o施工顺序:清除表面杂草、杂土一平整场地一测量放线一机械开挖一基坑人工 清底一基坑校线一修整基坑边角一验槽一转入下一道工序。(1)土方:施工放线前,将表面的杂土、杂草等杂物予以清除,并运至场外,以 免混入回填土内而影响工程回填质量。土方根据回填所需量

50、同时考虑施工场地大小 沿基坑周边1.5m以外堆放,如有多余的土方全部外运(运距10 KM),如遇不够便买 土回填(运距10 KM)o(2)总平工程土方开挖必须根据总平设计平面图中的标高进行开挖。(3)放线:用经纬仪,结合水准仪、钢卷尺,精确测放各轴线,在主轴线处设置永久 性的控制桩,控制桩应设在距基坑边缘2米远的坚实地面上,采用M5水泥砂浆砌3 70 X3 70 砖墩,高度与0.0 0 0相等。施工过程中不得振动或覆盖,并设保护围栏。(4)土方开挖在进行人工清理基坑的过程中应随时校正基坑中心线及宽度。局部 坚硬或软弱的土质应清除,在基坑的指定部位挖设探坑,深于基底不小于L5M,坑 孔不得用砂石
