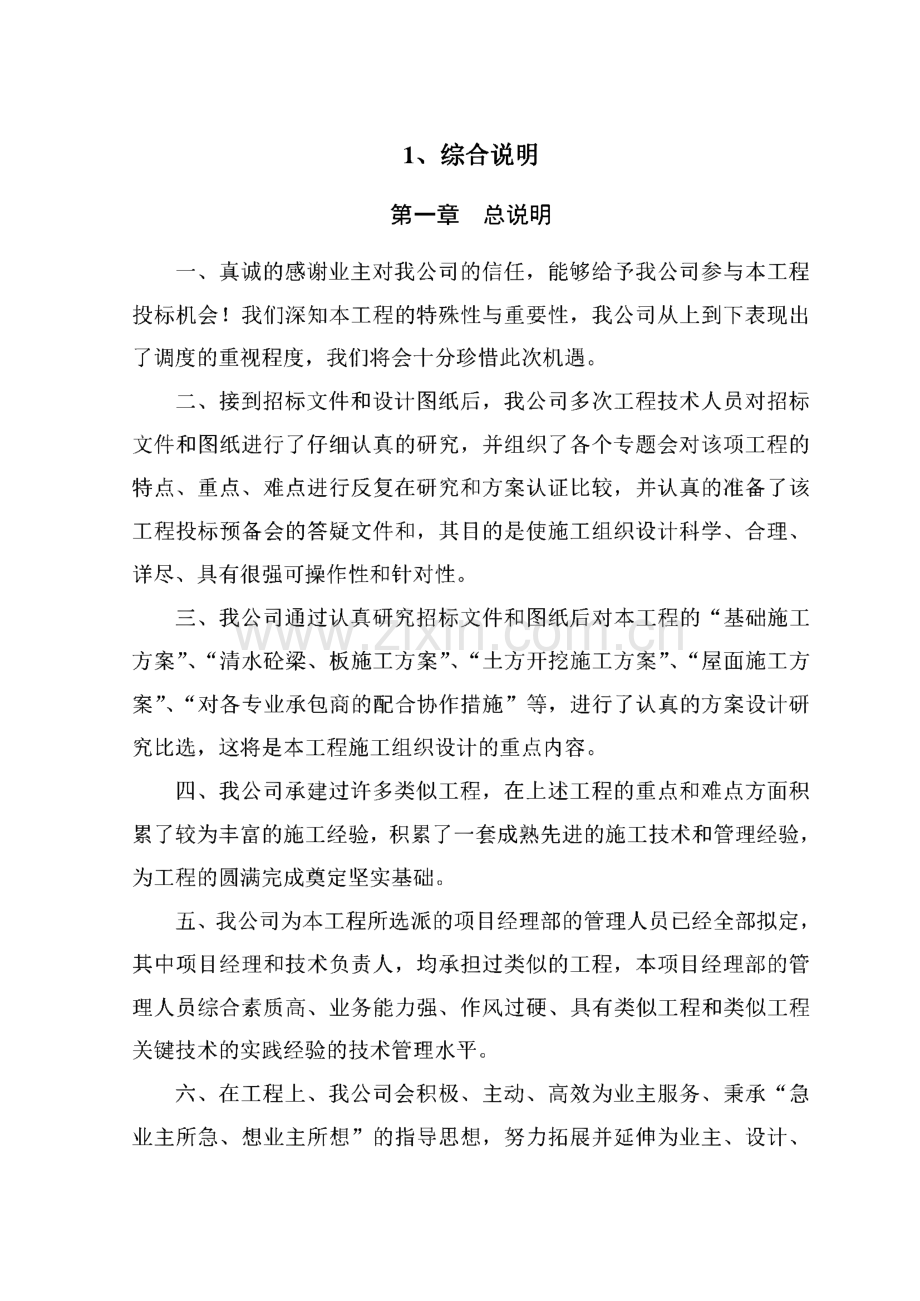

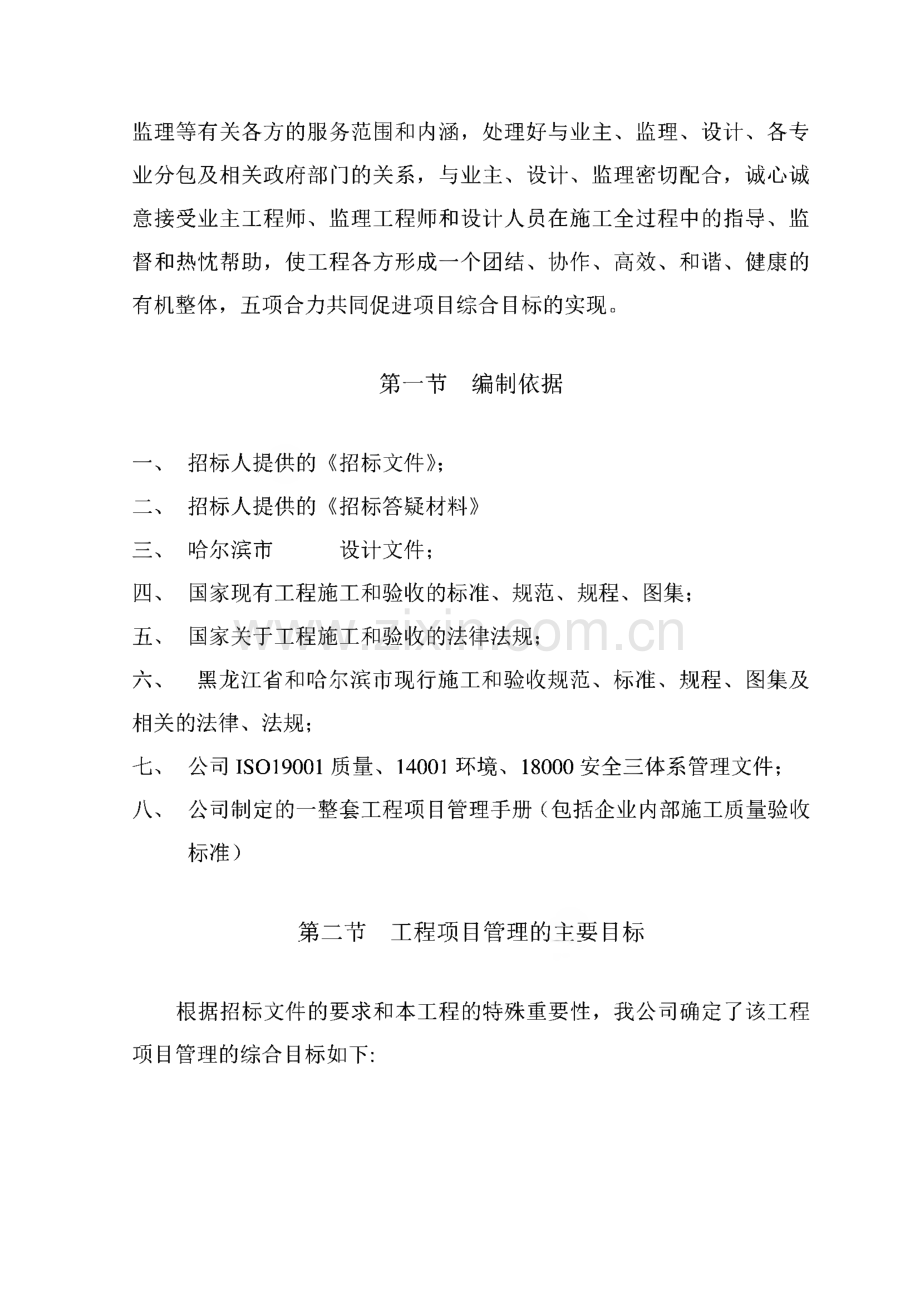

1、综合说明第一章总说明一、真诚的感谢业主对我公司的信任，能够给予我公司参与本工程 投标机会！我们深知本工程的特殊性与重要性，我公司从上到下表现出 了调度的重视程度，我们将会十分珍惜此次机遇。二、接到招标文件和设计图纸后，我公司多次工程技术人员对招标 文件和图纸进行了仔细认真的研究，并组织了各个专题会对该项工程的 特点、重点、难点进行反复在研究和方案认证比较，并认真的准备了该 工程投标预备会的答疑文件和，其目的是使施工组织设计科学、合理、详尽、具有很强可操作性和针对性。三、我公司通过认真研究招标文件和图纸后对本工程的“基础施工 方案”、“清水碎梁、板施工方案”、“土方开挖施工方案”、“屋面施工方 案”、“对各专业承包商的配合协作措施”等，进行了认真的方案设计研 究比选，这将是本工程施工组织设计的重点内容。四、我公司承建过许多类似工程，在上述工程的重点和难点方面积 累了较为丰富的施工经验，积累了一套成熟先进的施工技术和管理经验,为工程的圆满完成奠定坚实基础。五、我公司为本工程所选派的项目经理部的管理人员已经全部拟定,其中项目经理和技术负责人，均承担过类似的工程，本项目经理部的管 理人员综合素质高、业务能力强、作风过硬、具有类似工程和类似工程 关键技术的实践经验的技术管理水平。六、在工程上、我公司会积极、主动、高效为业主服务、秉承“急 业主所急、想业主所想”的指导思想，努力拓展并延伸为业主、设计、监理等有关各方的服务范围和内涵，处理好与业主、监理、设计、各专 业分包及相关政府部门的关系，与业主、设计、监理密切配合，诚心诚 意接受业主工程师、监理工程师和设计人员在施工全过程中的指导、监 督和热忱帮助，使工程各方形成一个团结、协作、高效、和谐、健康的 有机整体，五项合力共同促进项目综合目标的实现。第一节编制依据一、招标人提供的招标文件；二、招标人提供的招标答疑材料三、哈尔滨市 设计文件；四、国家现有工程施工和验收的标准、规范、规程、图集；五、国家关于工程施工和验收的法律法规；六、黑龙江省和哈尔滨市现行施工和验收规范、标准、规程、图集及 相关的法律、法规；七、公司IS019001质量、14001环境、18000安全三体系管理文件；八、公司制定的一整套工程项目管理手册（包括企业内部施工质量验收 标准）第二节 工程项目管理的主要目标根据招标文件的要求和本工程的特殊重要性，我公司确定了该工程 项目管理的综合目标如下:、质置目标在合格工程的基础上，确保优质工程的质量目标，使该工程成为业 主完全满意的精品工程。二、工期目标我公司在收到招标文件后，结合本工程的特点、重点的难点进行了 施工组织设计的详细编制，对进度计划的可行性进行了认真仔细的深入 研究，对工程施工组织、管理进行了细致的部署、安排和筹划，对每一 道工序的安排做到科学合理、高效紧凑、衔接紧密，在确保工程质量目 标的前提下，对工期制定了如下目标：工程开工日期为 年 月 日开工，年 月 日竣工，比计划工期提前天竣工。工期施工总进度计划详见施工进度计划表。三、工程成本造价控制目标我们将始终站在业主角度，树立全局观念，科学管理、先进的技术 和设备、经济合理的施工方案和工艺、科学的策划和部署、有效的组织、管理、协调和控制，使该工程成本和造价得到最为有效的控制；同业主、设计院、监理公司和工程相关各方共同努力，优化施工组织和安排，使 工程各个环节衔接紧密，高效顺利的推进；从图纸设计、材料设备选型、专业承包商的选择和工程招标、现场施工组织、管理和协调与控制各个 方面，提出行之有效的合理化建议的方案，加强“过程”、“程序”和“环 节”控制，追求“过程精品”，避免不必要的拆改、浪费，尽最大能力减 少和节省工程成本和造价，使业主的投资发挥最佳效益和效果。通过长 期的工程实践，我们充分认识到；只有整个工程成本和造价得到良好的 控制，才能对整个工程有利，对业主有利、对各承包商有利。四、安全目标我公司将采取切实可行的措施和充足的安全投入，通过严密的安全 管理，确保施工现场不发生重大伤亡事故、火灾事故和恶性中毒事件，轻伤发生率控制在千分之二以内。五、环境保护和文明施工 目标我公司将严格按照省市关于建筑工程施工的各项管理规定执行，加 强施工组织和现场安全文明施工管理，使本工程成为节能型、环保型建 筑，成为既满足设计风格又满足建筑物使用功能的绿色建筑。并严格按 照IS014001及IS018001职业安全与健康管理要求，制定专门的管理和 实施方案，使该工程达到三体系的管理要求。六、技术创新目标由于本工程技术含量高，我公司将把本工程作为科技示范工程的重 点，并制定科技创新目标和实施计划，使技术创新建立在实用、经济、先进、合理和高效的水准之上，使之真正成为支撑工程项目优质高效运 行、完善和提高项目管理水平、实现技师和工期目标的有效手段。在工 程实施过程中利用计算机作为主要管理手段，利用各类工程管理软件和,将各专业工程、各工序的工作量化（分别 以结构的流水段、装修的房 间、安装工程的系统为单位），形成项目经理内部联网，使工程形象进度、质量、安全、资料信息等完全处于受控状态，确保项目管理模式的高效 运行和管理目标的全面实现。七、培训数升目标实现百分之百的全员培训教育，使全员树立劳固的质量意识，安全 意识、环境保护和文明施工意识，成品保护意识，为业主服务的意识及 相互合作协调的意识，强化施工管理和工程技术水平。八、团结合作目标积极、主动、高效为业主服务，急业主所急，想业主所想，处理好 与业主、监理、设计、各专业分包以及相关政府部门的关系，使工程各 方形成一个团结、协作、高效、和谐的有机整体，形成合力共同促进项 目综合目标的实现。第二章工程概况和工程特点、重点和难点第一节工程概况一、工程名称:、建设地点:、工程概况:第二节工程的重点和难点一、工程的紧迫性要求本工程占地面积大，工期紧、任务重，如何通过人、财、物力的投入 和有力的保证措施，进行科学的策划、组织、管理，高效的协调和实施、有效的控制，通过严密的、紧凑的计划管理，使工程按照招标人人要求 如期高质量完成，是村工程十分很需要的内容。二、潸水硅的高质量技术要求本工程主体混凝土全部采用清水碎，顶板及柱不抹灰。清水碎的模 板质量要求非常高，采用新型模板及科学的支撑体系是保证清水砂工程 质量的关键，我们将采用模板早拆体系，进行施工两个大区域合理划分,进行模板经济周转，进行流水施工，加快工程进度，因此将该部分做为 本工程的一个重点。三、防水工程质*尤其是地下室、屋面、卫生间的防水质量，将视为本工程的质量控 制重点。四、与箕它分包方的协调管理由于本工程部分分部分项工程由建设单位指定进行分包，因此，我 公司将在建设单位与监理单位的指挥下，与分包单位做好协调工作，保 证在施工过程中，解决好与分包方在进度计划、工序搭接、现场管理、安全生产、文明施工等方面的问题，保证工程能够顺利如期的完成。第三章施工管理和专业技术的配备第一节施工管理本公司一旦中标，将在尊重业主管理、接受监理监督的原则上与各 方密切配合。也充分认识到该工程的体量较大，标准较高，本公司将严 格遵守本次招标文件规定条款履行职责。一、施工协调管理(1)与设计单位间工作协调如果中标，我们立即与设计院联系，进一步了解设计意图及工程细 部要求，根据设计意图提出我们的改进意见的施工实施方案。(2)与监理工程师工作的协调在施工全过程中，严格按照经业主及监理工程师批准的施工大纲”施 工组织设计”“质量计划”进行对施工过程的质量管理。在分包单位“自 检、互检、交接检”和总承包专检的基础上，接受监理工程师的验收和 检查，并按照监理要求，予以整改。所有进入现场使用的成品、半成品、设备材料、器具，均主动向监 理工程师提交检测结果报告，使所使用的材料、设备不给工程造成质量 隐患的浪费。二、对分单位的协调管理本工程除业主指定的项目分包外，其余工程将不进行二次分包，均 由我公司专业队伍施工。对分包单位进行如下管理。(1)会同建设对拟定的分包单位予以考察，并采用竞争录用的方法,使用选择的分包单位(含供应厂商)无论是资质、管理、经验和施工质 量必须满足工程的总体质量目标实现。(2)责成分包单位所选用的设备材料必须在事前经发包方代表和总 承包商的审定，严禁擅自代用材料和使用劣质材料。(3)责成各分包单位严格按施工总进度计划和“施工组织设计”建 立质保体系，确保总目标的实现。(4)分包单位进场前均应与总承包商签订工程在发包合同，任何分 包单位的失误，均应视作总包单位的失误。第二节施工管理机构及专业技术配备专业技术人员配备主要分两大类，一类为施工管理层，另一类为施 工劳务层。一、施工管理层人员配备主要施工管理人员：项目经理、项目技术负责人、工长、土建技术 负责、水电技术员、质检员、质量管理、内业管理、材料试验员、保管 员、安全员、预算员等。详见下表；二、施工劳务层人员配备劳务层可分为三大类；第一为专业化强的技术工种，配备人员20人,其中包括机械工，电焊工，维修工等，并持有相对应的上岗操作证的熟 练工人；第二类为普通技术工种，配备人员120人，其中由木工、钢筋 工、碎工、瓦工、油工、电工、水暖工、架子工、防水工等进行组建。第三类为普工，配备160人，均经过多年合作，有一定的素质。项目管理机构设置项目经理项目副经理（工长）项目工程师（技术负责人）Q试 验 员综 治 员资 料 员-V统 计 员 IY计 量 员预 算 员 3保 管 员 材 料 员安 全 员电气质检员电气技术员水暖质检员水暖技术员 土建质检员 r建技术员长 组 班工 施 各架子班 给修班 电焊班 油漆班 涂料班 抹灰班 V瓦工班 机械班 普工班 防水班 电气班 水暖班 班 木工班 钢筋班2、施工组织设计2.1施工组织方法及施工布置 第一节施工组织方法一、施工部署（一）本工程组织施工以土建工程为主，水电、通风、设备安装及装 饰工程配合施工（二）整体工程分结构施工期，设备安装和装饰施工期。通过平衡协 调及调度，紧密地组织成一体。（三）组织计划施工内容有土建工程、水电、通风、消防、污水处 理、装饰、系统调度等工程。（四）各施工单位（含分包单位）无条件服从施工总计划。（五）此工程本公司将以总承包方式承建，选派一个优秀项目班子进 行现场施工管理，服从业主管理，接受监理监督，加强科学管理，保证 在合同工期内完成施工任务。（六）在配套工程方面，由本公司暖能、电气、消防、智能网络公司 及相应专业承包队（钢筋焊接愉、防水队）承担。并提供可满足施工要 求的设备器材、材料。（七）为加强现场领导，我们将针对本工程成立现场指挥部，代表公 司直接指挥施工现场。指挥部总指挥由总经理担任。现场指挥有调动全 公司人力、物力、财力的权利。（A）层层实行目标管理，签订承包合同，严格实行奖罚况现制度。同时将实施“制度管理”，“突出质量责任制”、“三检”、“挂牌制”、“样 板制”，不断进行工艺创新，提高工程质量。二、施工总体安排(一)施工段划分：本工程根据平面分段、竖向分层的原则进行合理 分段施工。(1)结构施工段的划分本工程结构为框架结构，因此在基础及主体施工中，主要以钢筋混 凝土工程为主。钢筋、模板、混凝土三个子分项工程，根据本工程的进 度安排，在主体结构施工中采用平行流水的作业方式，并考虑到混凝土 的合理的技术间歇时间，拟将工程划分为两段进行施工。(2)装饰施工段的划分：主体工程结束后，进行装饰工程施工，考虑到工期较紧，且作业面 大的因素，采用全面施工的方法，全局不分段，局部分小段的原则。待 屋面工程隔气层施工完成，装饰内装工程从上而下进行，以利于成品保 护。(3)电设备，管线安装施工划分：水暖、电照紧随土建之后，及时穿插预埋管线，相互配合，并作好 成品、半成品保护工作。三、施工总体流程施工总体流程是指导整个施工的关键线路，其贯穿于整个施工过程 中，与此有关的包含所有施工段的划分，施工进度计划等关键因素。具 体程序：场地平整一一基础一一主体一一装饰一一收尾找零。第二节采用的施工设备及进场计划本工程特点，施工机械的合理选择，正确使用和最佳配套具有重要 意义。它直接关系到工程的施工速度，工人的劳动强度和工程质量，在 对本工程的施工机械选择中，综合分析各种因素，并精心安排，作到先 进、适用、合理。一、塔式起重机本工程平面形式为矩形，较为规则，在建筑物一侧布置1台塔吊便 可满足覆盖范围，选用1台45m臂长的塔式起重机即能覆盖全部施工现 场。二、碎输送泵碎输送泵与布料杆的综合使用形成建筑工程完整的硅垂直运输与浇 筑体系。本工程在现场设置小型搅拌站，搅拌站由如下机械组成，碎输 送泵一台，搅拌机2台，配料机2台用于骨料的自动计量。后台上料采 用铲车2台，布料杆臂长12.5m,三、其它施工机具的选择 1、挖土设备：土方用反铲挖掘机开挖，现场配备斗容量lm3的反匀挖掘机1台，进行场地土方的开挖，土方的运输用自卸汽车6辆，全部弃土均运出场 外，堆放指定场地。2、钢筋机械现场设1个钢筋加工棚，在钢筋棚内设1条生产线，钢筋弯曲机和 钢筋切割机各2台。3、木工机械本工程的钢筋碎楼板主要采用钢木模板，现场小圆锯配2台，可满 足施工要求。4、其它机械其它机械根据施工机具需要量情况及现场施工进度要求分批组织进 场，并做好保养和试运行等工作，一些常用的机械及设备配件要有一定 数量的储备以便及时替换，保证各种机械正常运转。四、主要机具使用计划进入本工程的主要机械设备使用计划下表。拟投入的主要施工机械设备表序 号机械或 设备名称型号 规格数 量国别 产地制造 年份额定功率(KW)生产 能力用于 施工部位备注1塔 吊QTZ4 01哈市006 4.6满足要求基础、结构2电渣压力焊机MHS-3 6 A1河南0340满足要求基础、结构3交流电焊机BX3-120-12ISFM0112满足要求基础、结构4钢筋切断机GT4/142北京023.0满足要求基础、结构5钢筋弯曲机GW4 02北京012.8满足要求基础、结构6碎搅拌机JS5002山东0211.5满足要求结构7世搅拌机JS3 501山东0211.5满足要求结构8插入式振捣器ZX3 58北京991.5满足要求基础、结构9蛙式打夯机ZB53哈市010.6满足要求基础、结构10手推车一一30哈市一一满足要求11经纬仪J2 2北京03满足要求12水准仪DS32天津02满足要求13龙门架1哈市0120m满足要求装饰14闪光对焊机BX3-5001哈市0278KVA满足要求结构15平板振动器PZ-5012天津011.5满足要求16木工圆锯MJ1042哈市023满足要求第三节劳动力计划安排及配备1、管理机构及质量、安全保证体系我公司实行三级管理，即公司一级管理，分公司二级管理，项目经 理部三级管理。公司级生产管理，由公司总经理负责全公司的各项管理工作，公司 总工程师负责各项目工程的质量、安全等生产技术管理工作，公司机关 设立经营总、生产部、和安全监察大队等处室，生产部负责各项目工程 的施工进度计划，各项目之间的协调工作。质量部负责施工生产的质量、安全监察大队负责施工的安全教育和检查督促工作。分公司级生产管理，由分公司经理代表公司总经理负责公公司的各 项目工程的施工进度计划，各项目之间的协调工作。分公司主作工程师负责各项目工程的质量、安全等生产技术管理工 作，分公司机关 设立项目管理科、技术质安等各科室，项目管理科负 责各项目工程的进度计划，各项目之间的协调工作。技术质按科负责施 工生产的质量、安全教育和检查督促工作。工程项目级实行项目经理负责制，以项目经理不主组织项目经理部,负责该工程的指挥与管理，执行各项国家规范、规程、标准以及本工程 项目组织设计，保质保量完成施工承包合同任务。项目经理部设项目经 理、项目主管工程师、施工员、质检员、安全员、核算员、材料员、设 备员等管理岗位，各岗位工作人员一律执证上岗。2、项目部主要施工及管理人员经慎重考虑，本工程的土建及装饰工程的项目经理由我公司优秀项 目经理担任，保证人员在工程施工中均能如实地反映设计意图、质量好、工期快、施工期间不发生重大的质量、安全事故、深得业主与设计单位 的好评。参与本工程施工的其他管理人员均是公司的业务骨干，项目部管理 人员职责分工明确，协同配合，在项目经理的领导下，项目部全面负责 现场的旗、技术、质量、安全、核算等工作，并根据作业计划和施工预 算提出劳动力、材料、机具需用计划，统一指挥生产，保证本工程的工 期、质量、成本、安全和文明施工等各项控制目标和各项经济技术指标 的实施。3、施工班组建设在项目经理部的领导下，组成由专业技术工种组成贩各施工队组，施工队设专业队长，全面负责队组的生产工作，各生产班组长率领工人 完成施工任务，施工队长均为直接生产工人，特殊工种由持有效证书的 专业技术工人组成。各专业工人进场计划如下表劳动力计划安排及配备表工种按工程施工阶段投入劳动力（单位：人）基础主体砌体木作楼地面屋面装饰安装木工70100细木203040钢筋4080碎工2020瓦工30601060架子10101010油漆606防水10605机械10101010101010电焊101086水暖1020302020201020电工10101010410104普工40808018303040合计260360208887413024536注：本表是以每班八小时工作制为基础编制的。第四节材料进场计划材料名称20042005 年10月4月5月6月7月810月钢筋100吨250吨200吨100吨100吨水泥200吨600吨300吨100吨砌体材料15千块10千块防水材料8000m2苯板600m3钢管48吨10吨竹胶模板3000m31000m2砂1200 m3300 m3400 m3400 m3200 m3200 m3碎石800 m31500 m31400 m3200 m32.2针对工程结构特点的技术方案及分项施工第一章土建工程第一节施工流水段划分结构工程采用小流水段施工工艺。流水段的合理是保证结构工程施 工质量和进度以及高效进行现场管理的前提条件。通过合理的流水段划 分，能够保证劳动力各工种（钢筋工、碎工、模板工、架子工）的不间 断流水作业、材料（钢筋、碎、模板、架料）的合理流水供应、机械设 备（塔吊、碎输送泵等）的高效合理使用，从而便于现场组织、管理和 调度，加快工程进度，有效控制质量。1、根据各楼层的特点和面积，进行流水段的合理划分，尽可能做到 均匀流水。2、第个流水段均能被塔吊所覆盖，便于材料垂直运输的组织、安排 和调度。3、根据本工程的建筑特点，即基础及主休工程以混凝土工程为主，在基础及主体施工阶段拟按照工程量及结构类型进行分段施工。其划分 原则是以桩基础及柱梁板为主导工序进行划分。各段均完成后进行屋面 的施工。在装饰阶段，采取全面施工局部分段的原则进行。具体的流水 施工段为两段。内装饰工程分楼层进行平行施工。第二节测量工程一、测量准备1、所有进场的仪器设备及人员进行初步调配，并对所有进场仪器 设备重新进行检定，检验预定人员的上岗证书，由主任工程师进行技术交底;2、根据图纸及工程内部结构特征确定平面控制网形式组成；在测设前，根据现场周围建筑确定控制点埋设位置。二、场区平面控制网的测设1、场区平面控制网布设原则(1)平面控制网应先从整体考虑，遵循先整体、后局部，高精度控 制低精度的原则；本工程平面控制可考虑利用道路红线做为施工控制点。(2)布设平面控制网根据设计总平面图、现场施工平面布置图；(3)选点应在通视条件良好、安全、易保护的地方；(4)桩位必须用混凝土保护，需要进用钢管进行围护，并用红油漆做 好测量标记。2、场区平面控制网的布设(1)部长级皑皑网的布设根据业主的相关资料(图纸)确定；(2)轴线控制网的测设：首级控制网布设完成后，依据结构平面图上有关墙体、洞口的详细 位置关系，确定建筑物须定位的主轴线，然后以首级控制网为基准，彩 用极坐标或直角坐标定位放样的方法，定出建筑物主轴线的控制桩，经 角度、距离校测符合点位差要求后，作为该建筑的控制网。根据工程 演规范要求，轴线控制网的精度技术指标必须符合下表的规定：轴线控制网精度技术指标表测角中误差(”)边长相对中误差51/30003、高程控制网建立(1)高程控制网的布设原则为保证建筑物竖向施工的精度要求，在场区内应建立高程控制网。高程控制网的精度，不低于三等水准的精度。高程控制的建立是根据甲方提供的场区水准基点（至少三点），采 用J2经纬仪定位。场区内设有三个永久水准点，距离建筑物应大于25米，回填土边 线的距离不应小于15米。永久水准点为埋深大于1.2米的碎桩（出地面 高为 300mm）o高程控制网的等级及观测技术要求（三等）等级高差全中误差（mm/Km）路线长度（kn）仪器型号水准尺与已知点联测次数附合闭合环线次娄平地闭合差三等6小于等于50mDS1DS3锢瓦双面往返各一次往返各一次12 VL注：L为往返测段附合水准线路长度（Km）三、0.00m以下施工测量（一）轴线控制桩的校测：（1）在建筑物基础施工过程中，对轴线控制桩每半月进行复测一次，以防桩位位移，而影响到正常的施工及工程施测的精度要求；（2）仪器采用J2经纬议（二）轴线投测方法（1）0.00以下的基础施工采用经纬仪方向交会法来投测轴线、引测 投点误差不应超过3mm,轴线间误差不应超过2mm。（2）首先依据场区平面轴线控制桩和基槽边坡情况用经纬仪投测出控 制轴线。（3）待垫层、底板打好后，根据基坑边上的轴线控制桩，将J2经纬 仪架设在控制桩位上，经过中、整平后、后视同一方向桩（轴线标志），按所需的轴线投测到施工的平面层上，在同一层上投测的纵、横轴线不 得少于2条，以此作为角度、距离的校核。一经校核无误后，方可在该 平面上放出其它相应的设计轴线及细部线。并弹墨线标明作为支模的依 据。模板支好后，应用两经纬架设在两条相互垂直的轴线上检查上口的 位置。在各楼层的轴线抄测过程中，上下两层的轴线竖向垂直偏差偏移 不得超过4mmo(4)在施工过程中，每当施工平面工作完成后，进入竖向施工，每当 柱浇筑成形拆模后，应在柱侧立面投测出相应的轴线以供下道工序的使 用。(5)每一层或每段轴线 测设完成后，必须进行自检，自检合格后，及时填写楼层放线记录表，以便能及时验证各轴线的正确程度。(6)验线时，允许偏差：L90m 允许偏差 20mm(三)0.00m以下结构施工的标高控制(1)高程控制的联测在向基坑内引测标高时，首先联测高程控制网点，经联测无误后，方可向基坑内引测所需的标高。(2)0.000m以上标高的施测为保证竖向控制的精度要求，对每层所需的标高基准点，必须正确 测设，在同一平面层上设引测的高程点，不得少于三个，并作相互校核,校核后的偏差不得超过3mm,取平均值作为该平面施工中的标高基准点,基准点应根据基坑情况设置在较稳定位置。所标部位，应先用水泥砂浆 抹成一个竖平面，在该平面上测设施工用基准标高点，用红色三角作标 志，并标明绝对标高和相对标高，便于施工中使用。（3）待模板支好检查无误后，用水准仪在模板内壁定出基础面设计标 高线。拆模后，抄测结构一米线，在此基础上，用钢尽作为传递标高的。四、0.000mm以上施工测量（一）平面控制测量对于本工程0.000m以上的轴线传递，采用经纬仪方向交会法。1、轴线竖向投测在外部用经纬仪将轴线投测在同一施工层上，控制投测后将经纬仪 分别置于各点上，检查相邻间夹角是否符合，然后用检定过的50mm钢 尺校测每相邻两点的水平距离是否与相对应的控制点间是距离是否相 等，分析边角是否相匹配，若相匹配证明投测无误，若不匹配证明投测 有误，应生养投测，直到正确为止。控制投测正确后，用J2经纬仪根据 控制施测出各轴线，并弹墨线于楼板面上，各层投测方法均相同。轴线竖向投测的误差如下表所示每层允许偏差 3mm H90m 允许偏差 20mm施工放线时，应先在结构平面上校核投标，轴线，闭合后再测设细部轴 线。2、高程的传递标高的竖向传递，应用钢尺从首层起始高程点竖直量取，当传递高 度超过钢尺长度时，应另设一道标高起始线，钢尺需加拉力、尺长、温 度三差改正；施工层找平之前，应先抄测首层传递上来的三个标高点，当偏差小于3mm时，取其平均值高程引测水平线。抄平时，尽是将水准 仪安置在测点范围内的中心位置，并进行一次精密定平，水平线标高的 允许误差为 3mm。五、质量保证体系第二节土方工程根据本工程基础形式，在独立基础部分采用机械单独挖方，在筏板 基础部分采用全面机械大开挖。对于条形基础部分，则采用机械挖沟槽,人工修边角的整体方案。一、土方施工挖方深度：机械挖方时，挖到设计基础底标高以上30c m,剩余部分 用人工挖除。挖方路线：大开挖部分采用平行退步法，以利于土方运输。条形基 础采用退挖法，独立柱基础采用单独顺序挖方。土方不得堆砌在基坑周 边，利用铲车配备自卸汽车进行土方运输。开挖过程中，按照规范进行边坡放坡。土方开工前做好各级技术准备工作，施工技术人员、测量工要熟悉 图纸，掌握现场测量桩及水准点的位置尺寸。施工中要配备专职测量员进行质量控制，要及时复测，及时控制开 挖标高。认真执行开挖样板制，由操作较好的技术工人修平一段后，经 测量工或质检人员检查合格后作为样板，继续开挖。操作者换班时，要 交接开挖深度、边坡、操作方法，以确保开挖质量。认真执行技术质量管理制度。施工中要积累技术资料，如施工日记、设计变更洽商记录、验桩、验线记录等。开工前做好各级安全交底工作，制订安全措施，组织职工贯彻落实,并定期开展安全活动。要向全体职工做好现场地上、地下障碍物交底。要注意测量桩点的保护，严禁碰轧。各工种要遵守安全操作规程，注意 安全操作规程，注意安全距离，人工清修坡要采用轮换工作面作业。确 保配合施工的安全。二、填方方案本工程回填部位主要是基础房心土、侧面、外墙部分。基础完工后 进行基础部分（房心）回填在防潮层施工后进行。1、施工准备填方土应尽量采用同类土填筑，但不得含有机杂质，使用前应过筛,其料径不大于50mm,含水率适中，与白灰要搅拌均匀。2、施工机具：蛙式或柴油打夯机、手推车、筛子、木耙、铁锹、小线、靠尺。3、作业条件基坑内无积水和有机杂质；基础税应达到一定强度，不致因填土而 变形；房心和管沟的回填应在完成上下水、煤气管道安装和管沟间加固 后进行；做好水平标志，以控制填土高度或厚度。4、填土工艺流程基坑内清理一一检验土质一一分层铺土一一耙平一一夯打密实一一 检验密实度一 一修整找平验收5、填土前将基坑内或地坪上的垃圾等杂物清理干净。回填土应分层 铺摊。每层铺土厚度应根据土质、密实度要求的机具性能而定。一般蛙 式打夯机每层铺土厚度应为200-250mm,人工打夯不大于200mm,每层 铺摊后，随之耙平。回填土每层至少夯打三遍，打夯应一夯压半夯，夯夯相接，行行相 边，纵横交叉。回填土每层填土夯实后，按规范进行环刀取样，测出干 土的质量密实度。达到要求后，再进行上一层的铺土。第四节模板工程工程质量目标的实现，需要高质量的主体工程，结构质量的关键在 于模板工程，本工程的框架梁、柱模板的设计、施工质量标准，均按清 水砂质量标准实施。由于目前尚没有清水碎施工规范，参考有关资料并 结合我公司以经验拟按如下质量标准进行控制：清水砂外观应达到：表 面平整光洁，线条顺直，几何尺寸准确（在允许偏差范围内），色泽一致，无蜂窝、麻面、露筋、夹渣和明显的汽泡，模板接缝痕迹有规律性，结 构阴阳角方正且列损伤，上下楼层连接面平整热链接，表面无需粉刷或 仅需涂料罩面即可达到相当于中级抹灰的质量标准。本工程的主休采用钢木体系组合模板。一、基础的支模方法（一）本工程的条形基础部分采用悲愤填砖模，对于独立基础，采用 钢木组合模板木撑体系支棋。（二）基础底板防水导墙模板地下一层为防水碎墙，防水等级为S6级。主要包括防水钢筋碎墙等 模板。最主要是底板300高碎防水碎导墙，这部分模板的质量将影响整 个地下室部分的防水效果。针对这部分，我在总结了以往的施工经验的 基础上设计出吊模方案。即通过底板侧模与内导墙模板进行固定，使导 墙模板与碎侧模形成整体。本方安在垫层施工完成后进行支模，支模前，将侧壁支撑点利用10 义10木方垫固，采用组合小模板支模，支撑杆件应用D48钢管支撑，对 拉螺栓12采用对拉螺栓并加焊止水环。在时墙上部设止水带，介入墙 体内及预留连长均不小于100mm。（三）电梯井模板电梯井部分防水墙体的模板的处理方法也是防水质量的关键点，井 墙体与底板碎的整体性是保证该处质量问题的关键，采用如下方案施工：在垫层施工完毕后，将定型的电梯井模按照轴线位置安放准确，底柱部 分采用四根止水片的50号槽钢，利用基础底板钢筋进行加固，井壁侧面 采用竹胶板，背衬钢肋支设。底面利用组合钢板封死，并预留70mm的 孔洞作为振捣口及排气孔，碎浇筑时，两侧碎对称浇筑，下料均匀，以 保证两侧压力相同，防止模板的整体移位。在地上部分采用筒模支设。（四）地下室外墙模板1、外墙采用多层胶合板装配式钢管组合模板。支撑杆件用DN48钢管 支撑。外墙采用双排满堂钢脚手架。2、防水克的预留孔洞及穿墙螺栓的构造要求：穿墙螺栓直径不小于12mm,考虑外墙及采光井部位的混凝土对防 水要求，该部位要求使用一次性止水片螺杆，螺杆的止水片不小于5X80 X80mm,且与螺杆需满焊，内墙穿墙螺杆外套PVC管，其长度为墙厚 减去1mm,穿墙螺栓的间距为600X400mm,且2m以下间距400mm,2m以上间距为600mm设一道箍。在地下钢筋混凝土墙板中，丁字、L形、T字墙伸缩缝处往往是胀模 易发生部位，针对这几个部位，我们采用特定的组合方式进行处理，对 于不适合于定型模板整装作业部分，采用灵活的钢木组合模板进行支设;在支模交叉及转角部位进行加固。二、顶板模板顶板设计拟照标准层楼板进行设计。本工程采用12mm厚的双面覆 腊竹胶板，这种模板表面光洁，硬度好，周转次数高，碎成型质量好。支撑采用碗扣式脚手架早拆体系。顶板搁棚均采用100义100mm木方，间距为300mm。搁棚托梁采用100义100mm木方，间距为1000mm0顶 板采用早拆养护支撑，当同条件养护的碎强度达到设计强度的50%时，即可拆去大部分模板各顶撑，只保留养护支撑不支，直到税强度完全达 到设计强度再拆除，这样可加快模板的架料的周转。三、柱模板：本工程的地上结构部分（土建）主要是指一、二层框架柱部分的施 工，因此柱模板的好坏直接影响了碎质量。本工程柱模板为可调柱模，采用10c m厚松木板拼装，支撑采用钢管 和拉线进行加固。在本工程中预制部分可调柱模，施工中，分段组装周 转，可极大提高柱模板的利用率和安装的效率，该模板可以根据柱子截 面尺寸进行调整，任意组合，对于柱子型号多的工程，通用率高，且安 装简单快捷，对于加快工程施工进度起着重要作用。对于不适用于可调柱模板的柱，采用内衬多层板，辅以钢木支撑的 柱模板。四、梁模板梁底模、侧棋的配置要考虑压边顺序，一般为梁侧模压梁底槿，板 模压梁侧模。楼板模板采用散装散拆，模板编号定位，楼板上开洞的先 在底板模上放出洞口线，再在底模上支设洞边模板械，并用林杨作内撑。用以加固模板，防止洞口模板在浇筑碎时发生偏移。底模的标高要严格 控制，模板拼接允许偏差控制在规范许可范围内。平台模板、梁模板安装完毕后，应留设清扫口，以利于模板上杂物 的清扫。模板的支撑与加固采用快拆体系满堂脚手架，此种脚手架的特 点是：搭拆简易、承载力大、安全可靠、周转速度快。五、楼梯模板工程楼梯楼板采用整体现浇楼梯模板，采用如下的支设方案：楼梯 平台及踏步侧模板采用12mm厚模板，下部支撑采用可调钢管支撑进行 支护，竹胶板下的肋板采用50X100次龙骨间距600mm,楼梯踏步顶面 采用100义100mm方木进行拉结，斜板次龙骨采用100义100mm木方，间是巨600mm o六、模板计算书1、梁底板计算本工程最大梁截面尺寸为350X 650mm,跨度8400mm,现浇板厚为 按最大板厚120mm考虑。梁底板承受荷载设梁底支撑间距为600mm。底板自重：0.35义0.4=0.14KN/m碎自重：24X0.4Xl=9.6KN/m钢筋自重：L5X0.4Xl=0.6KN/m振动荷载：2X0.4=0.8 KN/m总竖向荷载：11.14 KN/m按强度要求底板厚度h二 y/4.65/qi/b)=600/4.65 X 14/0.4 X103=10mm按刚度要求需要底板厚度h=(y/7.8)了 q/b=(600/7.8)11.14/0.4X 10=12mm取两者大值12mm,则底板厚度用12mm板。2、侧模板计算(1)侧压力计算计算侧压力F值，设浇注温度T=20 V=2m/h B尸1.0 3 2=1.15F=0.22y0XtoX 3i32XV1/2=0.22 X25X 200/20+15 X1X1.15X 21/2=5 l.llKN/mm2F=y0XH=25X 1=25 KN/m2取两者最小值F=25 KN/mm2(2)设立柱间距500mm,模板按接续梁计算，同时梁上板碎厚为120mm,梁底模板厚为25mm,侧压力化为线性荷载q=25(1-0.12)22 KN/m。弯距系数与底板相同：Mmax=l/ql2=l/10 X 22 X 0.52=0.55 KN/m需要 Wn=0.55X 106/13=42308mm3选用侧模板的截面尺寸为25mmX 500mm截面抵抗矩W=1/6 X 500 X 252=52083mm3可满足要求 二、柱模板计算本工程柱最大截面尺寸为600mm X 600mm,最高柱浇筑4.2高度米,采用一次性浇筑施工方法，浇筑速度2m/h,浇筑温度t=20,计算柱箍 尺寸、间距及模板截面：1、柱模板受到碎侧压力为：F=0.22 y o X t o X 0 1 3 2 X V1/2=0.22 X 25 X 200/(20+15)XIX 1X21/2=44.45 KN/m2F=丫。*H=25 X 8.4=210KN/m2取二式中较小值F=44.47KN/m2作为计算值，并考虑振动荷载4 KN/n?总侧压力 F=44.47+4.0=48.45KN/m22、柱箍间距S计算：设钢模板宽150mm,模板高为1500mm,则侧压 力的线性荷载 Q=48.45 X 0.15=7.27KN/m两跨连续梁系数Kf=0.521S=JzEI/4Kfq=y2.6 X105 X(1/12)X150 X 53/4 X 0.521 X 7.27=300.1mm 据计算选柱箍间距：S=300mm300.1mm满足要求3、柱箍截面积计算:柱箍侧压力F=48.45KN/m2,柱箍间距按S=300mm线布荷载q=48.45 X 0.5=14.54KN/m假定柱模板设两根拉杆两边悬200mm中间为700mm两侧相同Mmax=(1-4 6 2)qd2/8=l-4X(0.2/0.7)2 X 14.54 X 0.72/8=0.6KN/m长边柱箍需截面抵抗矩 Wi=Mmax/f=0.6X 106/215=2791mm3选用双根48X3.5钢管则截面抵抗矩W=3680mm3符合要求。七、施工工艺及施工程序1、施工工艺模板施工前，由专业施工人员进行配板设计。根据钢脚手支撑体系 及竹胶板模板承载性能和施工荷载要求，确定构件支承方式。本工程矩 形柱采用对拉螺杆及柱箍加固，圆形柱采用对拉螺杆和抱箍加固。配板 设计的模板系统必须合理，应力示构造简单，装拆方便，不妨碍钢筋绑 扎，碎浇捣时不产生变形和破损。本工程的模板系统无论钢模或胶合板,全部采用现场散拼的方法组装。楼板支撑采用搭设满堂架的方法。现场 进行合理的配板设计后，经技术主管同意审核后动物细胞投入使用。配 板设计应绘制详细的模板装配图，作出支承系统的设计计算。2、模板安装程序为测量放线一满堂支承架一梁、板底模和墙一侧模一待柱钢筋绑扎后 安装柱模和墙另一侧模一支承加固细部处理。根据复核后的轴线测出墙、柱构件的边线，并弹出模板的边线和外侧控制线，以利于模板安装、校 正和复核。将建筑物水平标高引测至模板安装位置。墙、柱模板承垫底 部预先找平，采用L 3水泥砂浆抹出找平层，以保证模板位置正确，并 防止模板底部漏浆。14钢筋加工成螺丝杆，墙、柱设14螺丝杆，外 加中20
