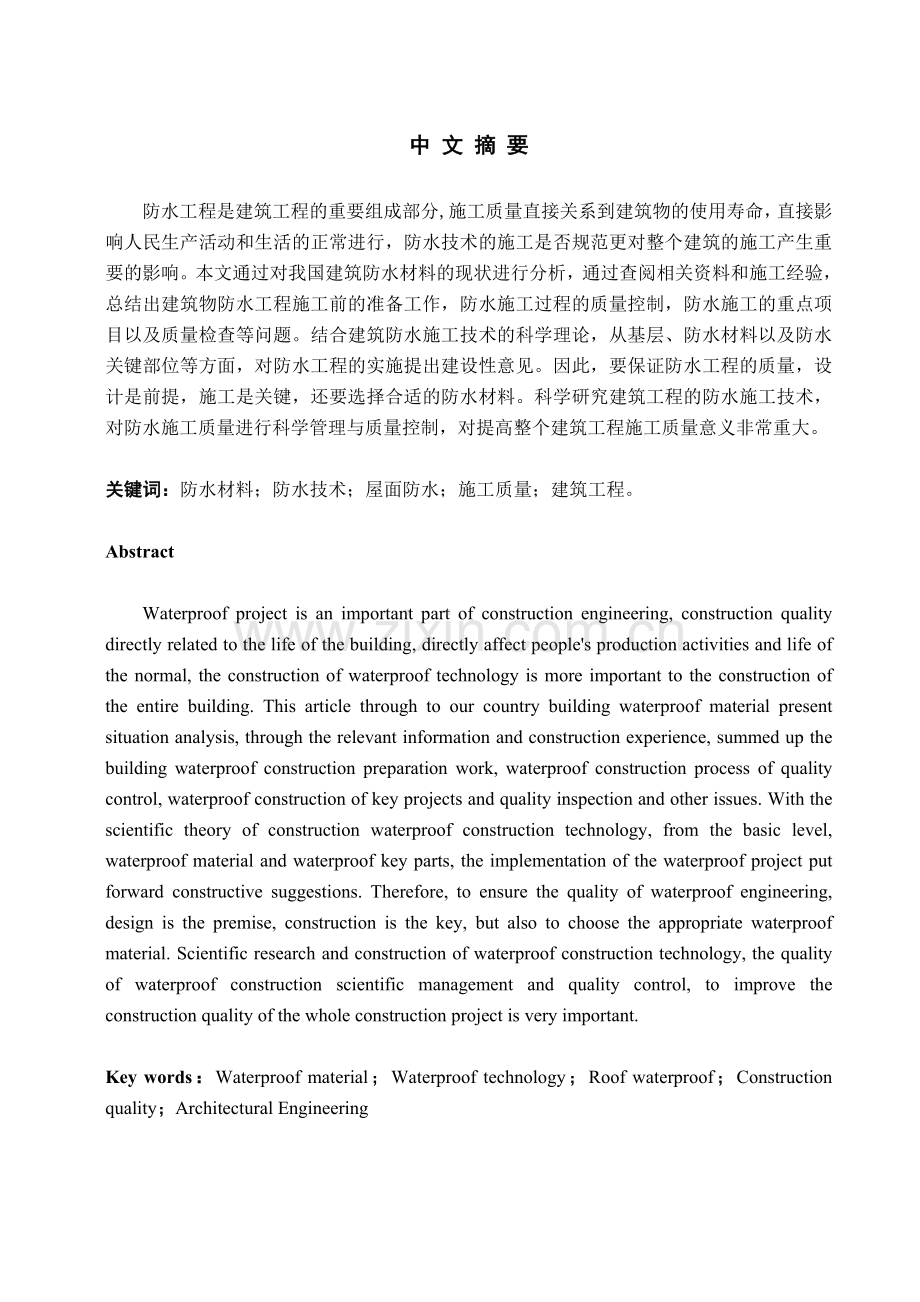

1、中 文 摘 要防水工程是建筑工程的重要组成部分,施工质量直接关系到建筑物的使用寿命,直接影响人民生产活动和生活的正常进行,防水技术的施工是否规范更对整个建筑的施工产生重要的影响。本文通过对我国建筑防水材料的现状进行分析,通过查阅相关资料和施工经验,总结出建筑物防水工程施工前的准备工作,防水施工过程的质量控制,防水施工的重点项目以及质量检查等问题。结合建筑防水施工技术的科学理论,从基层、防水材料以及防水关键部位等方面,对防水工程的实施提出建设性意见。因此,要保证防水工程的质量,设计是前提,施工是关键,还要选择合适的防水材料。科学研究建筑工程的防水施工技术,对防水施工质量进行科学管理与质量控制,对
2、提高整个建筑工程施工质量意义非常重大。关键词:防水材料;防水技术;屋面防水;施工质量;建筑工程。AbstractWaterproof project is an important part of construction engineering, construction quality directly related to the life of the building, directly affect peoples production activities and life of the normal, the construction of waterproof technol
3、ogy is more important to the construction of the entire building. This article through to our country building waterproof material present situation analysis, through the relevant information and construction experience, summed up the building waterproof construction preparation work, waterproof con
4、struction process of quality control, waterproof construction of key projects and quality inspection and other issues. With the scientific theory of construction waterproof construction technology, from the basic level, waterproof material and waterproof key parts, the implementation of the waterpro
5、of project put forward constructive suggestions. Therefore, to ensure the quality of waterproof engineering, design is the premise, construction is the key, but also to choose the appropriate waterproof material. Scientific research and construction of waterproof construction technology, the quality
6、 of waterproof construction scientific management and quality control, to improve the construction quality of the whole construction project is very important.Key words:Waterproof material;Waterproof technology;Roof waterproof;Construction quality;Architectural Engineering 浅谈建筑工程防水技术目 录1绪论 1 1.1研究的背
7、景与意义11.2主要研究内容12防水设计及材料选择2 2.1合理地进行设计22.2选择合适的防水材料23防水施工准备43.1组织准备43.2施工技术准备43.3施工材料准备43.4气候条件要求44防水施工64.1基层处理64.2找平层处理64.3防水卷材施工工艺74.4卷材防水屋面的构造层次和做法74.5卷材防水层屋面施工要求84.6热熔法铺贴卷材施工要求84.7机械固定法铺贴卷材要求94.8卷材的搭接与施工94.9防水工程质量控制程序105涂膜防水施工质量控制115.1常用的防水涂料115.2胎体增强材料115.3屋面涂膜防水层施工要求115.4沥青防水涂料屋面构造做法125.5质量控制要点
8、126重点部位的技术施工146.1后浇带146.2水落口156.3伸出屋面的管道166.4阴阳角176.5泛水处理197防水层完成后的质量检查217.1防水工程隐蔽验收217.2加强建筑物防水施工成品保护218防水渗漏维修238.1卷材防水渗漏的维修238.2涂膜防水渗漏的维修249建筑防水工程要定期进行检修269.1定期清扫269.2定期检查和记录269.3加强使用的管理26结 论27参考文献28致谢291绪论1.1研究的背景与意义水具有流动性、渗透性,且在渗透的过程不易从一开始发觉,它逐渐渗入建筑的内部,甚至破坏室内装修等。目前越来越多的建筑物经过若干年的使用后,陆陆续续发现某些部位存在漏
9、水现象,严重影响了居民的日常生活;影响着建筑物的正常使用,侵蚀建筑物结构主体,缩短建筑物寿命。漏水问题是我们常见的质量通病之一。在现在施工速度大大提升的环境下,现场技术人员偏重于结构问题,对于使用功能往往容易忽视。因此,研究建筑工程防水技术有十分重大的意义,提高防水工程的施工质量能使人们的居住质量、生活质量等方面有更大的提高。在各项防水技术中,防水材料的选取、防水施工质量控制、防水技术的科学应用必然在应对这一问题上的作用十分关键,直接影响整个工程的施工质量。在建筑工程防水施工工艺应用课题中,科学研究建筑工程的防水技术,对防水施工质量进行科学管理与质量控制,对提高整个建筑工程施工质量意义非常重大
10、。再者,建筑物防水技术是一门综合性、实用性很强的建筑工程施工技术,对建筑物的使用功能起着至关重要的作用。1.2主要研究内容科技日新月异促进着我国建筑材料的不断发展,很多新型的建筑防水材料及在建筑工程中得到了广泛的应用。伴随着我国房地产行业的迅猛发展,建筑行业质量也受到社会各界的重视,而住宅建筑屋面渗漏的质量通病是最为突出的问题之一,我国建筑防水以前一直以纸胎石油沥青油毡为主要的防水材料,随着社会科技的发展,各种新型防水材料被研发并应用到实际建筑工程之中,聚乙烯丙纶复合防水卷材以及聚氨酯防水等材料进行了很好的改进。这些新技术具有无毒无污染、施工简单、质量容易保证、对环境要求低等特点。本文主要研究
11、我国建筑防水材料的种类及建筑防水材料的现状,建筑防水施工技术的和施工工艺。建筑物屋面防水工程是房屋建筑的一项重要工程,工程质量好坏直接影响建筑物的寿命、住户生产和生活。屋面渗漏是建筑工程中最常见的通病。特别是在我国华南地区,雨水多、气温高、太阳辐射强烈,防水材料的选择显得更加重要。许多建筑的防水工程的施工质量无法达标,又或者是外部的种种原因导致建筑物的防水层遭到破坏,都会导致建筑的防水功能失去作用而影响到建筑物的使用年限,甚至会危及建筑物的结构安全,对建筑使用者的财产安全造成威胁。所以说对建筑物防水的修补堵漏的施工作为建筑施工中的一部分,占有着重要的地位。本文将参考资料与结合现场施工所积累的经
12、验,探讨卷材防水和涂膜防水的施工技术要点。2防水设计及材料选择2.1合理地进行设计2.1.1防水设计的原则防水工程设计应遵循“迎水面设防”、“以防为主,防排结合”的原则,并采用“多道设防”、“刚柔并济”、“节点密封”等措施,根据不同的环境,因地制宜,利用各种手段进行综合治理以确保达到预期的防水效果。2.1.2屋面坡度的设计要求屋面坡度的确定与防水材料、地区降水量大小,屋顶结构形式,建筑造型要求以及经济条件等因素有关。坡度是屋面排水、防水的首要基础。屋面防水应以防为主,以排为辅。在完善设防的基础上,应选择正确的排水坡度,将水迅速排水,以减少渗水的机会。依据屋面设计的落水口分布位置,划分排水区域。
13、降雨量大的地区,屋顶的排水坡度应适当加大。混凝土结构层宜采用结构找坡;当采用材料找坡时,宜采用质量轻、吸水率低和有一定强度的材料,坡度宜为2。找坡应按屋面排水,方向和设计坡度要求进行,找坡层最薄处厚度不宜小于20mm。2.1.3屋面防水等级和设防要求防水等级建筑类别设防要求I级重要建筑和高层建筑两道防水设防II级一般建筑一道防水设防2.2选择合适的防水材料2.2.1防水材料选择的基本原则外露使用的防水层,应选用耐紫外线、耐老化、耐候性好的防水材料;上人屋面,应选用耐霉变、拉伸强度高的防水材料;长期处于潮湿环境的屋面,应选用耐腐蚀、耐霉变、耐穿刺、耐长期水浸等性能的防水材料;薄壳、装配式结构、钢
14、结构及大跨度建筑屋面,应选用耐候性好、适应变形能力强的防水材料;倒置式屋面应选用适应变形能力强、接缝密封保证率高的防水材料;坡屋面应选用与基层粘结力强、感温性小的防水材料。防水材料的选择对防水层质量和耐用年限有极大的影响,正确选择、合理使用防水材料是屋面防水设计成败的关键之一。任何一种防水材料都有它的独特性、适用性。防水材料品种繁多,档次各异,它们具有不同的特性和各自不同的适用范围。在选择防水材料的时候,应综合考虑建筑物的性质、使用部位、使用环境、设计防水等级和功能需要、施工条件等各方面的因素,选用合适的防水材料,充分发挥各类材料的特性,以获得最佳的防水效果。2.2.2屋面防水工程材料选择屋面
15、因其长期暴露,阳光、雨雪可直接侵蚀,季节、昼夜的温度变化也会使屋面板产生伸缩,因此应优先选用耐久性好、抗老化性能力强,且具有一定的延伸性、耐热度高的防水卷材。卷材防水屋面属于柔性防水屋面。常用卷材一般有沥青油毡(非高聚物改性沥青)、高聚物改性沥青卷材、合成高分子卷材。沥青油毡,由沥青、胎体、填充料经浸滞或辊压制成,属于低档材料。我国以前一直使用沥青及油毡作为屋面防水层。油毡比较经济,也有一定的防水能力,但须热加工,污染环境,且高温易流淌,老化周期多为6至8年。随着新型材料的出现,沥青油毡逐步被替代。高聚物改性沥青卷材,主要包括SBS、APP(APAO)作改性材料的高聚物改性沥青防水卷材,胎基以
16、聚酯胎和玻纤胎为主。改性沥青防水卷材在我国是目前发展最快的新型防水材料,与沥青油毡卷材比较,具有高温不流淌、低温不脆裂、拉伸强度高、延伸率较大的优点。合成高分子卷材,我国的合成高分子防水卷材常见的有三元乙丙橡胶、聚氯乙烯、聚丁橡胶、橡塑共混、三元丁、再生胶、聚乙烯丙纶等防水卷材。以合成橡胶、合成树脂或两者共混体为基料,加入适量化学助剂和填充料经塑炼混炼、压延或挤出成型,具有强度高、断裂伸长率大、耐老化及可冷施工等优越性能。高分子合成防水卷材是目前防水施工领域的一种重要材料,在整个建筑工程施工层面上占有一定的地位。2.2.3地下防水工程材料选择地下结构的防水材料的选取与施工工艺很多,常见的有水泥
17、砂浆防水层、卷材防水层、涂料防水层等。由于地下工程长期处于潮湿的状态,温差变化也较小,因此除了需采取“刚柔并济”的多道设防外,还应选用耐腐蚀性好、使用寿命长的柔性防水材料。2.2.4厕浴间防水材料选择厕浴间的防水施工面积一般不大,但是存在的阴阳角很多,而且各种穿楼板管道也多,防水卷材、片材施工起来比较困难,一般选用防水涂料为宜,施工简便快速,且其涂层可形成整体的无缝涂膜,质量也可以得到保证。3防水施工准备3.1组织准备设立项目管理班子,实现防水工程的施工管理目标,保证防水工程按施工进度计划进行。设置建筑防水施工组织系统图:项目经理技术负责人项目安全经理项目技术负责人项目总施工财务部工程部临电机
18、械安全部质量部材料防水施工班组3.2施工技术准备施工人员必须熟悉图纸、规范和标准。施工前,应对施工作业人员进行全面的技术交底,使施工作业人员对防水施工的工艺和重点部位的处理措施都有所了解。大面积正式施工之前,还应先进行样板的施工,使施工作业人员对施工工艺有更深的认识,并在样板的施工中提前发现问题,预防预控,以免影响整个防水工程的质量。3.3施工材料准备我们应该在施工前严格对防水材料的质量进行把关。优先选用厂家信誉好、材料品质好的企业来供应防水材料,而不能贪图便宜,使用劣质的防水材料,到头来反而得不偿失。防水材料使用前,还必须要按照国家相应规范的要求对防水材料的强度、延伸率等性能进行抽检,以确保
19、防水材料的质量。施工前应检查卷材防水层所用卷材及其配套材料的出厂合格证、质量检验报告和现场抽样复验报告,以确保防水层所用材料均符合设计和规范要求。3.4气候条件要求施工条件成熟与否直接关系到施工质量,防水工程大部分露天作业,气候因素影响较大。施工期内遇雨、雪、霜、雾、五级以上大风都会影响防水层施工质量,也妨碍施工作业人员顺利施工操作。冷粘法、自粘法施工的环境气温不宜低于5,热熔法、焊接法施工的环境气温不宜低于-10。施工过程中下雨或下雪时,应做好已铺卷材的防护工作。涂料防水层不得在施工环境温度低于5及高于35或烈日暴晒时施工。涂膜固话前如有降雨可能时,应及时做好已完涂层的保护工作。 4防水施工
20、4.1基层处理防水层是依附于结构基层的,其质量好坏将直接影响防水层的质量,因此在防水层施工之前应先对基层进行处理。主体结构和找平层的刚度、平整度、强度、表层坡度应准确,一般基层应做到坚实、平整、干燥、表面无起砂、无杂物和无夹土、无起皮、无裂缝和无积水, 特别是当基层含水率较高时,铺设防水卷材必定会出现卷材铺贴不牢,出现渗水现象,导致防水效果失败。转角部位还应做成圆弧,阴角直径宜大于50mm,阳角直径宜大于10mm。对于卷材等需要涂刷基层处理剂的,应控制基层处理剂涂刷的时间,一般允许提前半天进行。基层表面的涂刷必须在干燥的基层上均匀涂刷一层1 mm左右厚的粘结剂(当粘结剂偏稠或过浓时,用文火缓慢
21、加热,温度不宜过高),切忌在一处来回涂滚,以免将底胶“咬起”,形成凝胶而影响质量。涂刷基层胶粘剂时,要特别注意阴阳角、平立面转角处、卷材收头处、排水口,伸出屋面管道根部等节点部位。4.2找平层处理找平层是铺贴卷材防水层的基层,给防水卷材提供一个平整、密实、有强度,能粘结的构造基础。当基层为整体混凝土时,采用水泥砂浆找平层,厚度为20mm,水泥与砂浆比为1:2.5至1:3,水泥标号不低于32.5。找平层还要设分格缝,并嵌填密封材料,这样可避免或减少找平层开裂,以致当结构变形或温差变形时,防水层不会形成裂缝,导致造成渗漏,缝宽宜为20mm,分格缝的纵向和横向间距不大于6m,分格缝的位置设在屋面板的
22、支端,屋面转角处防水层与突出屋面构件的交接处、与女儿墙交接处等,应与板端缝对齐,均匀顺直。水泥砂浆找平层施工时,先把屋面楼板杂物清理干净并洒水湿润。在铺设砂浆时,按由远到近,由高到低的程序进行,每分格内一次连续铺成,按设计控制好坡度,用2m以上长度刮杆刮平,待砂浆稍收水后,用抹子压实抹平,用草袋覆盖,浇水养护。对于突出屋面上的结构和管道根部等细部节点应做圆弧、圆锥台或方锥台,并且用细石砼制成,以避免节点部位卷材铺贴折裂,利于粘实粘牢。水落口周围500mm范围内做成砂浆找平层,坡度5%,且平滑。女儿墙、出屋面烟道、楼梯层的根部做成圆弧,半径宜为80mm,用细石砼制成。伸出屋面管道根部周围,用细石
23、砼做成方锥台时,锥台底面宽度300mm,高60mm,整平抹光。当基层为结构层的施工顺序:基层清理 管根封堵 灰饼施工 洒水湿润 冲筋 水泥砂浆铺设、找平、压光 养护 验收当基层为找坡层的施工顺序:基层清理 灰饼施工、冲筋 水泥砂浆铺设、找平、压光 养护 验收养护养护:找平层抹平、压实以后可适当洒水养护,一般养护期为7d。经干燥后进行下道工序施工。4.3防水卷材施工工艺工艺流程:基层清理涂布基层处理剂铺贴卷材附加层热熔铺贴大面积卷材热熔封边处理铺帖盖缝条自检、清扫验收。施工铺贴卷材时,先用墨线在找平层上弹好控制线,由檐口(屋面最低标高处)向屋脊施工,把卷材对准已弹好的线,并且在铺贴好的卷材上弹出
24、搭接宽度线。铺贴一幅卷材时,先用50 mm至100 mm塑料管重新成卷,且涂布胶粘剂的一面向外,成卷后用30 mm1500 mm的钢管穿入中心的塑料管,由两人分别持钢管两端,抬起卷材的端头,对准线,展开卷材,使卷材铺贴平整。贴第二幅卷材时,对准控制线铺贴,每铺完一幅卷材,立即用干净而松软的长柄压辊从卷材一端顺卷材横向顺序滚压一遍,彻底排除卷材粘结层间的空气,滚压从中间向两边移动,做到排气彻底。卷材铺好压粘后,用粘结剂封边,封边要粘结牢固,封闭严密,且要均匀、连续、封满。 卷材防水层在天沟、檐沟、檐口、水落口、泛水、变形缝和伸出屋面管道等细部节点处的构造处理,必须符合设计和规范要求。防水层的收头
25、应与基层粘结并固定牢固,缝口封严,不得翘边。排气屋面的排气道应纵横贯通,不得堵塞。排气管道应安装牢固,位置正确,封闭严密。排气管周围的防水施工要重视,施工过程中要严格按照设计规范与施工工艺进行严格的处理,其周围的防水层的收头应与基层粘结并固定牢固,缝口封严,不得翘边。 屋面节点部位是防水中的重要部位,特殊部位的处理好坏对整个屋面的防水具有重要影响,所以要特别注意细节部位的防水,做到细部附加层不外露,搭接缝位置顺当合理。 施工中应严格按照施工工艺标准进行,卷材的铺贴方向和层数、搭接缝位置、搭接方向、搭接长度等应符合要求。屋面卷材铺贴方向宜平行于屋脊铺贴,平行屋脊的搭接缝按顺流水方向搭接,采用滚铺
26、粘贴法施工。卷材搭接缝应粘(焊)结牢固,密封严密,不得有皱折、翘边和鼓泡等缺陷。卷材冷粘施工时,胶接材料要依据卷材性能配套选用胶粘剂,调配要专人进行,及时采样化验,不得错用、混用,在这方面要严加控制。严格掌握基层含水率达到要求后才能进行粘贴。注意控制阴阳角、加固层等细部节点的处理。4.4卷材防水屋面的构造层次和做法防水屋面其基本构造由结构层、找坡层、找平层、结合层、防水层和保护层组成。卷材防水的材料种类多样,常用的施工工艺有冷粘法、热熔法、机械固定法等等。油毡防水层由多层油毡和沥青玛蹄脂交替粘合而成。做法是:先在找平层涂刷冷底子油一道,然后将调制好的沥青胶均匀涂刷在找平层上,边刷边处铺贴油毡。
27、铺好一层后再涂刷沥青胶再铺油毡,如此交替进行,最后一层油毡面上也需刷一层沥青胶。一般民用建筑应做三毡四油,非永久性的简易建筑屋面防水层可采用二毡三油。当屋面坡度小于3时,油毡宜平行屋脊,从檐口到屋脊向上铺贴。屋面坡度为3至15时,油毡可平行或垂直于屋脊铺贴。屋面坡度大于15或屋面受震动时,油毡应垂直于屋脊铺贴。油毡接头处应相互搭接,沿油毡长边方向搭接宽度为80mm至120mm,短边方向搭接100mm至150mm。 高聚物改性沥青卷材的铺贴方法有冷粘法和热熔法两种。冷粘法是用胶粘剂将卷材粘贴在找平层上,或利用卷材的自粘性进行铺贴。热熔法施工是用火焰加热器将卷材均匀加热至表面光亮发黑,然后立即滚铺
28、卷材使之平展并辊压牢固。热熔铺贴SBS卷材:按弹好标准线的位置,在卷材的一端用煤气焊枪或汽油喷灯火焰对准卷材和基层表面的夹角,喷枪距离交界处300mm左右,边熔融涂盖层边跟对熔融范围缓慢的滚铺改性沥青卷材,卷材下面的空气应排尽,并辊压粘结牢固,不得空鼓;接缝处要用热风焊枪沿缝焊接牢固,或采用焊枪、喷灯的火焰熔焊粘牢,边缘部位必须溢出热熔的改性沥青胶。随即刮封接口,防止出现张嘴和翘边。 合成高分子卷材其做法是:先在找平层上涂刮基层处理剂如CX404胶等,要求薄而均匀,待处理剂干燥不粘手后即可铺贴卷材。卷材长边应最少搭接50mm,短边最少搭接70mm。卷材铺贴好后立即将其辊压密实,搭接部位用胶粘剂
29、均匀涂刷粘全。 4.5卷材防水层屋面施工要求卷材防水层施工时,应先进行细部构造处理,然后由屋面最低标高向上铺贴。檐沟、天沟卷材施工时,宜顺檐沟、天沟方向铺贴,搭接缝应顺流水方向。卷材宜平行屋脊铺贴,上下层卷材不得相互垂直铺贴。立面或大坡面铺贴卷材时,应采用满粘法,并宜减少卷材短边搭接。平行屋脊的搭接缝应顺流水方向。同一层相邻两幅卷材短边搭接缝错开不应小于500mm。上下层卷材长边搭接缝应错开,且不应小于幅宽的1/3。叠层铺贴的各层卷材,在天沟与屋面的交接处,应采用叉接法搭接,搭接缝应错开;搭接缝宜留在屋面与天沟侧面,不宜留在沟底。合成高分子卷材搭接部位采用胶粘带粘结时,粘合面应清理干净,必要时
30、可涂刷与卷材及胶粘带材性相容的基层胶粘剂,撕去胶粘带隔离纸后应及时粘合接缝部位的卷材,并应辊压粘贴牢固;低温施工时,宜采用热风机加热。搭接缝口用密封材料封严。4.6热熔法铺贴卷材施工要求熔化热熔改性沥青胶结料时,宜采用专用导热油炉加热,加热温度不应高于200,使用温度不宜低于180。粘贴卷材的热熔型改性沥青胶结材料厚度宜为1.0至1.5mm。采用热熔型改性沥青胶结料铺贴卷材时,应随刮随滚铺,并应展平压实。厚度小于3mm的高聚物改性沥青防水卷材,严禁采用热熔法施工。搭接部位宜以溢出热熔的改性沥青胶结料为度,溢出的改性沥青胶结料宽度宜为8mm,并宜均匀顺直。当接缝处的卷材上有矿物粒或片料时,应用火
31、焰烘烤及清除干净后再进行热熔和接缝处理。4.7机械固定法铺贴卷材要求固定件应与结构层连接牢固。固定件间距应根据抗风压试验和当地的使用环境与条件确定,并不宜大于600mm。卷材防水层周边800mm范围内应满粘,卷材收头应采用金属压条钉压固定和密封处理。4.8卷材的搭接与施工防水卷材短边和长边(横缝和纵缝),其搭接宽度均不应小于100mm,同一层相邻两幅卷材的横向接缝,应彼此错开500mm以上,避免接缝部位集中。采用两层卷材时上下两层和相邻两幅卷材的接缝应错开至少1/3幅宽,且两层卷材不得互相垂直铺贴。如下图示:4.9防水工程质量控制程序准备工作技术交底施 工质量验收资料整理学习图纸和技术资料学习
32、操作规程和质量标准 书 面 交 底有关管理和操作人员参加基 层 处 理的位置和尺寸 材料合格证 自 检 记 录 自 检 记 录 质量验收记录施 工 记 录材料准备、出据质量证明 基底清理干净克服上道工序弊病的补救措施 办理上道工序交接手续材 料 质 量 控 制的位置和尺寸涂料、卷材防水施工的位置和尺寸中 间 抽 查自 检执行质量验收规范不合格的处理(返工)清理现场,文明施工 中间隐蔽验收记录 自 检 记 录 防水工程质量控制示意图5涂膜防水施工质量控制涂膜防水是用防水涂料直接涂刷在基层上,利用涂料干燥或固化以后的不透水性来达到防水的目的。5.1常用的防水涂料防水涂料的种类很多,根据材料可分为沥
33、青基防水涂料、高聚物改性沥青防水涂料、合成高分子防水涂料。沥青基防水涂料是以沥青为基料配置而成的水乳性或溶剂型的防水涂料,其常用的分散剂为石棉和膨润土。这种涂料在耐水性、耐候性、稳定性和耐久性方面,优于一般乳化沥青。高聚物改性沥青防水涂料是以石油沥青为基料,用合成高分子聚合物对其改性,加入适量助剂配置而成的水乳型和溶剂型防水涂料。与沥青基料涂料相比,其柔韧性、抗裂性、强度、耐高温性能和使用寿命等方面都有很大改善。合成高分子防水涂料是以合成橡胶或合成树脂为原料,加入适量的活性剂、改性剂、增塑剂、防霉剂及填充料等制成的单组分或双组分防水涂料,具有高弹性、防水性好、耐久性好、耐高温的优良性能,其中更
34、以聚氨酯防水涂料性能最好。聚氨酯A 、B液配防水剂,此种防水属于非焦油性的涂料,具有很好的防水性能,强度高、弹性好、耐腐蚀、无接缝、附着力强、耐高温、耐老化、使用寿命长、冷作业施工方便等优点,适用于各种结构面的防水。5.2胎体增强材料某些防水涂料需要与胎体增强材料配合,以增强涂层的贴附覆盖能力和抗变形能力。目前,使用较多的胎体增强材料为中性玻璃纤维网格布或中碱玻璃布、聚脂无纺布等。5.3屋面涂膜防水层施工要求 防水涂料应多遍均匀涂布,涂膜总厚度应符合设计要求。 涂膜间夹铺胎体增强材料时,宜边涂布边铺胎体;胎体应铺贴平整,应排除气泡,并应与涂料粘结牢固;在胎体上涂布涂料时,应使涂料浸透胎体,并应
35、覆盖完全,不应有胎体外露;最上面的涂膜厚度不应小于1.0mm。 涂膜施工应先做好细部处理,再进行大面积涂布;应先对阴阳角、预埋件、穿墙管等部位进行加强或密封处理。 屋面转角处及立面的涂膜应薄涂多遍,不得流淌和堆积。 无机防水涂料宜用于结构主体的背水面,有机防水涂料宜用于地下工程主体结构的迎水面,用于背水面的有机防水涂料应具有较高的抗渗性,且与基层有较好的粘结性。 防水涂料应分层刷涂或喷涂,涂层应均匀,不得漏刷漏涂。涂刷应待前遍涂层干燥成膜后进行,每遍涂刷时应交替改变涂层的涂刷方向,同层涂膜的先后搭压宽度宜为30至50mm。宜先涂刷立面,后涂刷平面。 水乳型及溶剂型防水涂料宜选用滚涂或喷涂施工。
36、 反应固化型防水涂料宜选用刮涂或喷涂施工。 热熔型防水涂料宜选用刮涂施工。 聚合物水泥防水涂料宜选用刮涂法施工。 所有防水涂料用于细部构造时,宜选用刷涂或喷涂施工。5.4沥青防水涂料屋面构造做法找平层:先在混凝土屋面板上用水泥砂浆做15至20mm厚找平层,找平层上设分格缝,缝间距不大于6m,缝宽20mm,内嵌填密封材料。底涂层:将稀释涂料均匀涂于找平层上作底涂层,干后再刷2至3度涂料。中涂层:中涂层要加铺胎体增强材料,有干铺和湿铺两种施工方法。干铺是在已干的底涂层上干铺玻璃纤维网格布,然后点粘固定,涂刷防水涂料2至3遍,待涂料干后铺第二层网格布,然后再刷1至2遍涂料,干后在其表面刮涂增厚材料。
37、湿铺法是在已干的底涂层上,边涂防水涂料边铺网格布,干后再刷涂料。一层网格布二层涂料的厚度通常大于2mm,二布三涂的厚度大于3mm.面层:根据需要可做细砂保护层、涂覆着色层、水泥砂浆保护层或混凝土贴地砖保护层。5.5质量控制要点涂膜防水施工按涂膜厚度划分为薄质涂料施工和厚质涂料施工。施工前应检查涂膜防水层所用防水涂料的出厂合格证、质量检验报告和现场抽样复验报告,以确保防水层所用材料均符合设计和规范要求。基层的干燥程度应根据所选用的防水涂料特性确定;当采用溶剂型、热熔型和反应固化型防水涂料时,基层应干燥。无论是薄质涂料采用的涂刷法或喷涂法,还是厚质涂料常用的抹压法施工;在单纯涂膜或胎体增强材料涂膜
38、(如玻璃纤维或化学纤维)做成一布二涂、二布三涂、多布多涂等都要做到防水材料规格型号符合设计要求;操作施工方法符合各项规定;防水涂料的配方符合工艺要求;胎体增强材料与所使用的涂料要匹配无误;施工操作的条件、配料温度、施工环境温度(气温)、操作时间配料用量和顺序、搅拌强度、涂料遍数(次)必须符合工艺规定。施工顺序必须按先高后低,先远后近的原则进行。涂膜防水层在操作过程中,工作人员要穿平底鞋作业。涂膜防水施工时,不得污染其他部位的墙地面。涂膜防水层施工后,要严格加以保护,任何人不得进入,也不得在上面堆放杂物,以免损坏防水层。防水保护层施工时,不得在防水层上拌砂浆,铺砂浆时铁棒不得触及防水层,不得损坏
39、防水层。施工时基层要求不能有疏松起砂以及起皮的现象,在有泛水以及转角处要做成直径50mm的圆弧,先要使基层干燥并清理干净后,再做天沟、落水口、结构缝处附加层,在配料的时候先把B组倒入配料筒中搅拌均匀,然后把A组份的配料加入充分搅拌均匀,使得AB组份的重量比为1:2.5,操作时可视施工的要求稠度,再添加适量的二甲苯和甲苯。在特殊部位的附加层做好后,就开始大面积涂刷,一般情况下三次涂刷后厚度可达1.5mm,具体做法是,第一遍涂抹布底胶等增强材料,随后就应铺布,布应铺设平整、没有气、并与涂料粘牢,在打底物料中加入适量的二甲苯容积稀释,一般物料与甲苯的比例为4:1,再经过24小时的底层固化后,再涂抹第
40、二遍,再等待一段时间后涂抹第三遍,每层的涂抹方向与下一层的涂抹方向垂直。6重点部位的技术施工 6.1后浇带后浇带防水是防水施工的关键,如果措施不当,将对整个防水质量产生很大的影响。可采用在后浇带部位加设预制钢筋混凝土盖板的方式,将防水材料施工于盖板上,从而使防水层形成一个整体。底板与侧墙连接部位,由于底板与侧墙不是同时浇筑的,因此如何做好防水卷材的保护和搭接是该部位防水施工的重点。施工时,可采用砌筑永久保护墙的方式,先空铺施工防水卷材附加层,然后在附加层上再做一层防水卷材,两层防水卷材之间采用满粘法。在结构底板标高的位置先甩出卷材接茬的长度,一般不小于300mm,并采取覆土或虚砌3皮砖的方式对
41、防水卷材进行保护。底板施工完毕后,将甩茬的防水卷材表面清理干净,再与上部防水卷材进行搭接,搭接长度不小于100mm。止水带作为施工缝和后浇带的必配防水配件,它的功能可以阻止地下水通过施工缝和后浇带缝进入,施工缝和后浇带采用钢板止水带。一般工程在主体结构砼浇捣完两个月后及沉降基本稳定后再浇后浇带,与后浇带相关的梁板在后浇带连成整体前支撑模板不得拆除,用于浇捣后浇带的砼应采用高一级的微膨胀砼,后浇带构造详下图。 6.2水落口水落口四周直径500mm范围内采用防水卷材附加层,厚度同防水层。铺至水落口的各层卷材和附加层,均应贴在杯口内(见附图),用雨水罩的底部将其压紧,底盘与卷材之间应满涂胶结材料予以
42、粘结,底盘周围用密封材料填封。水落口处的卷材裁剪方法如下,裁剪长度与水落口直径相同。水落口杯的上口高度,应根据沟底坡处、附加层厚度及排水坡度加大尺寸,计算出杯口的标高(标高应设置在沟底的最低处),水落口杯与基层接触处应留2020mm的凹槽,用密封材料嵌缝严密。地漏节点6.3伸出屋面的管道管道根部直径500mm范围内,管道根部找平层应抹出高度不小于30mm的圆锥台;管道壁与找平层或细石混凝土防水层之间应预留20mm20mm的凹槽,并用密封材料嵌填密实;再在管道根部四周应增设附加层,宽度和高度均不应小于300mm;铺贴防水层,管道上的防水层收头处应用金属压条箍紧,并用密封材料封严。如下图所示: 6.4阴阳角防水层阴阳角的基层按规范要求作成半径3050圆角或斜长为100倒角。由于交接处应力集中,往往先于大面积防水层提前破损,因此在这些部位加做附加增强层。阴阳角处常以全粘实铺为主(见附图)。阴阳角增强层卷材裁剪方法见下图:附加层的宽度按设计规定,如设计无特殊要求时,一般每边粘贴250mm为宜,要求满粘。阴阳
