顶管综合项目施工组织设计投标方案.doc

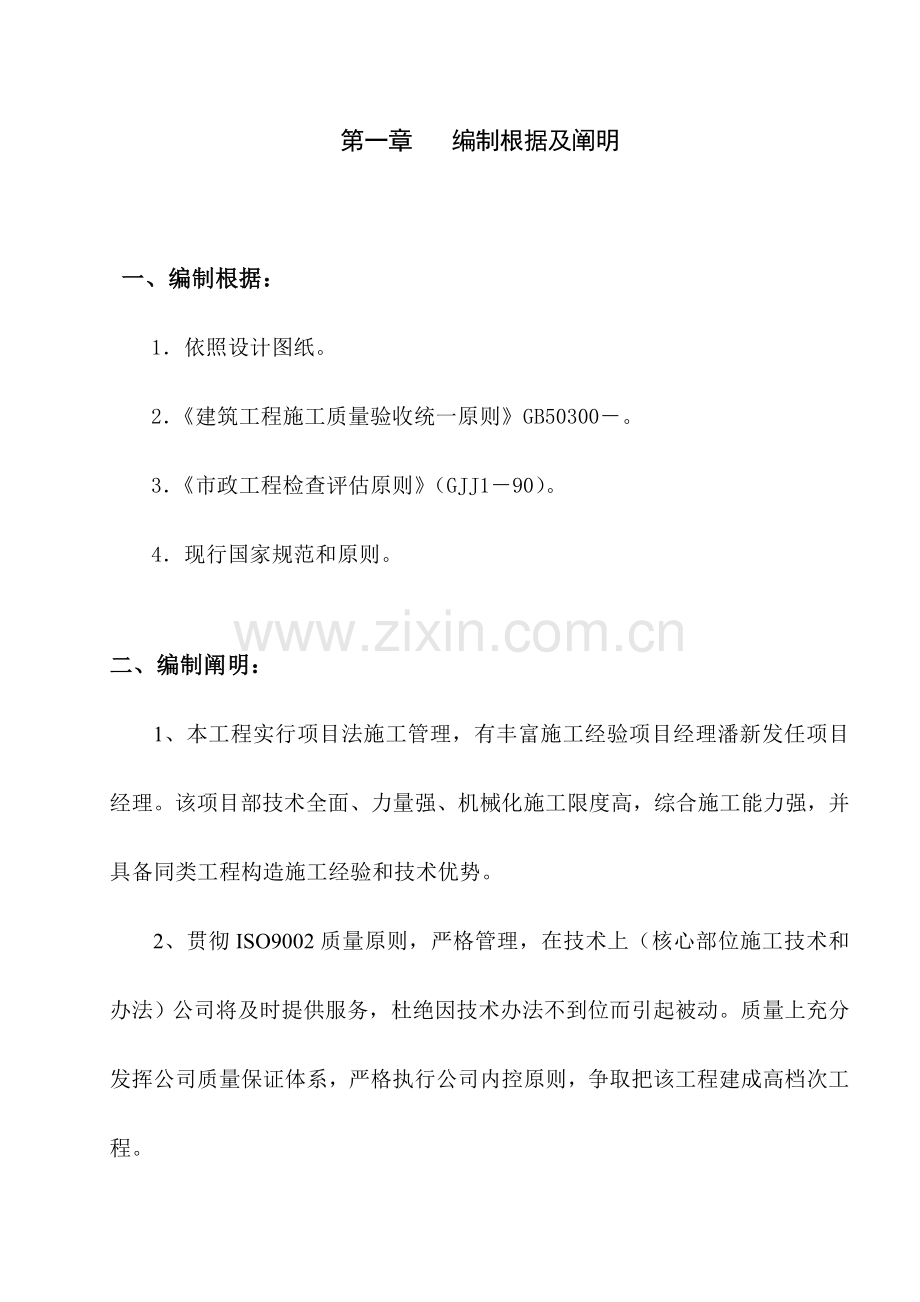

第一章 编制根据及阐明

一、编制根据：
1．依照设计图纸。
2．《建筑工程施工质量验收统一原则》GB50300－。
3．《市政工程检查评估原则》（GJJ1－90）。
4．现行国家规范和原则。

二、编制阐明：
1、本工程实行项目法施工管理，有丰富施工经验项目经理潘新发任项目经理。该项目部技术全面、力量强、机械化施工限度高，综合施工能力强，并具备同类工程构造施工经验和技术优势。
2、贯彻ISO9002质量原则，严格管理，在技术上（核心部位施工技术和办法）公司将及时提供服务，杜绝因技术办法不到位而引起被动。质量上充分发挥公司质量保证体系，严格执行公司内控原则，争取把该工程建成高档次工程。

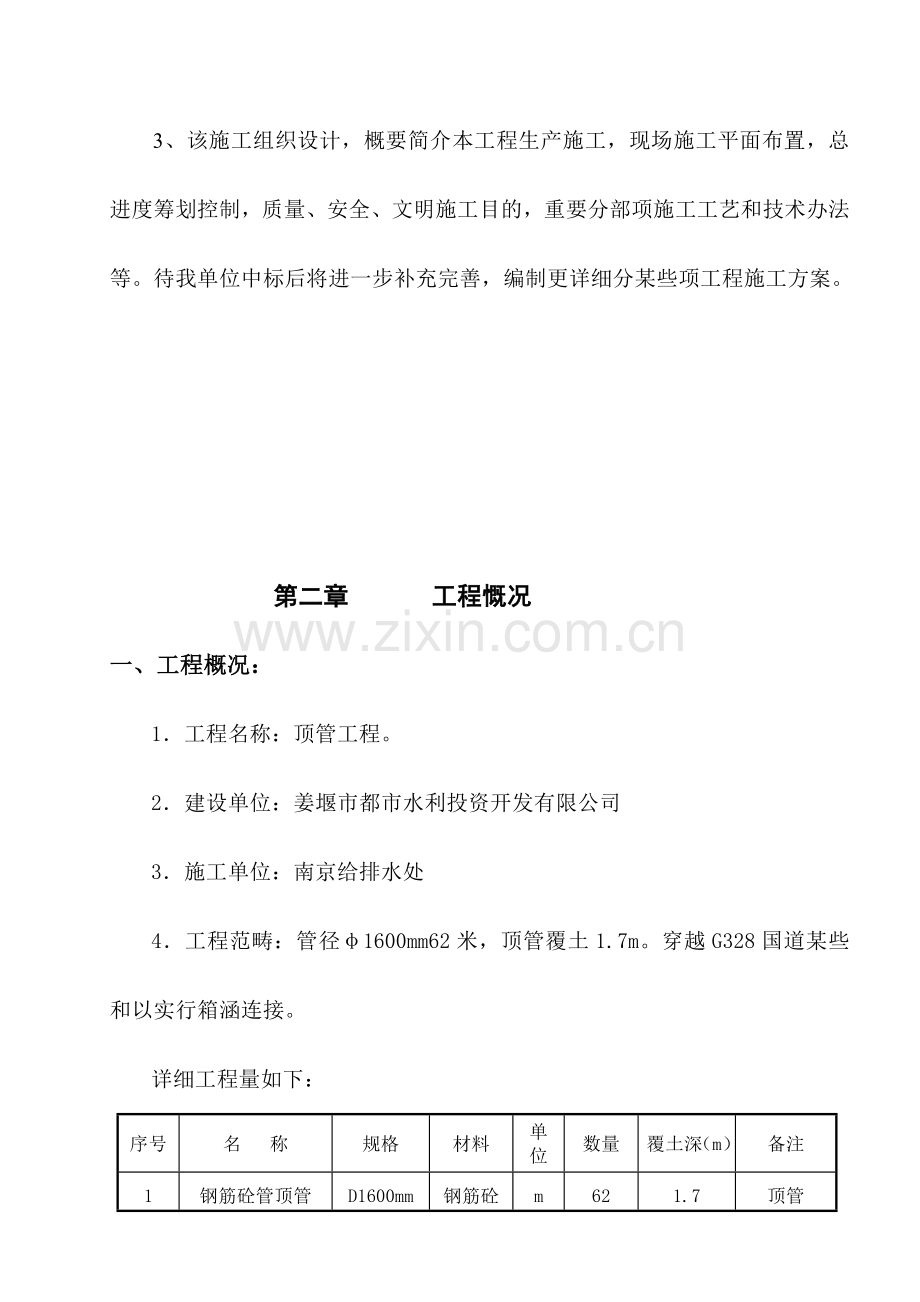

3、该施工组织设计，概要简介本工程生产施工，现场施工平面布置，总进度筹划控制，质量、安全、文明施工目的，重要分部项施工工艺和技术办法等。待我单位中标后将进一步补充完善，编制更详细分某些项工程施工方案。

第二章 工程慨况
一、工程概况：
1．工程名称：顶管工程。
2．建设单位：姜堰市都市水利投资开发有限公司
3．施工单位：南京给排水处
4．工程范畴：管径φ1600mm62米，顶管覆土1.7m。穿越G328国道某些和以实行箱涵连接。
详细工程量如下：
序号
名 称
规格
材料
单位
数量
覆土深（m）
备注
1
钢筋砼管顶管
D1600mm
钢筋砼
m
62
1.7
顶管
2
方形顶管工作井
5.7*6.2m

座
1

3
方形顶管工作井
8.2*6.1m

座
1

二、场地道路概况
1．场地平整：已平整。
2．施工用水、电：已完毕。

三、地质概况
依照本工程地质勘察资料显示,本次施工在第1-②层、第②-1层之间。

第三章 施工组织布置和各项筹划

一、施工组织总体设想

(一)、组织管理
1．我公司将全面负责协调工程质量、进度，安全文明施工等工作。
2．公司领导班子和项目部基层施工技术人员对建好该标段工程布满信心，公司领导将亲临现场蹲点指引，每星期一次在现场召开办公协调会，解决工程中关于技术、资金、进度、劳动力、机械、安全生产、文明施工及配合单位等各方面浮现实际问题，保证工程顺利进行。
(二)、质量管理
工程质量目的
1．质量目的:咱们将全面执行有关质量和技术规定，按国家施工验收规范、质量原则以及关于规定进行施工。本工程实行创优目的管理，保证工程一次性验收合格，争创市质量验收原则优良工程。
2．文明施工，尽量保护环境绿化，以便群众，实行过程中与本地政府达到“为民工程合同”，保证爱民工程实行。
3．本工程保证安全施工，以便群众，消灭重大伤亡事故.
4．为使工程尽早投入使用，及时发挥工程效益，我公司将争取提前完毕本工程项目实行，保证按筹划完毕本工程。
5．本工程实行过程中，我公司将坚决服从建设单位命令，接受监理人员检查和指引，积极协调各方面关系。
6．本工程实行过程中，充分发挥我公司人员、设备优势，对各种危急状况如火灾、设备损坏等发生，提前做好预案，并在施工现场准备好充分备品备件、物资材料，以备应急之需。
公司质量方针是：
科学管理，优质服务，精心施工，营造精品。坚持“以质取信”，以“质量第一”求生存，求发展，发扬我公司优良老式和作风，真心做到干一项工程，创一块牌子，赢一方信誉。对的解决好“质量、工期、成本、安全”四者关系。
贯彻公司正在贯标ISO9002质量原则，以及《质量手册》、《程序文献》中规定，坚持做到“三级监理，五步到位”质量控制原则，消灭返工现象，以工作质量保证产品质量。
(1)、三级管理：
公司→项目部→作业班组。
(2)、五步到位：
a、操作要点交底到位；
b、上、下工序交接到位；
c、上下班交接到位；
d、核心部位检查、验收到位；
e、各种材料和加工件进场验收到位。
(三)、技术方案领先
依托和运用我公司在各种市政道路及市政排水管道(顶管)施工中成熟经验及国家履行新技术、新工艺，充分发挥我公司工程技术人员及施工管理人员聪颖才智，优化施工方案，充分发挥技术工作在施工管理中先进和指引作用，使工程进度和质量都得到有效保证。
(四)、贯彻各项经济责任制
对工程管理人员加强定岗、定职教诲，贯彻岗位责任制，制定严格奖罚制度，加强每个管理人员工作责任感，消除各种也许发生不良后果隐患。
(五)、严格控制筹划
以订立合同工期为施工进度筹划控制根据,做好各工种及各工序间施工搭接和施工协调工作,加强动态控制和必要筹划调节。
(六)、优化劳动组合
择优选用劳动队伍，加强劳动纪律及劳动技能教诲和培训，充分发挥劳动力量潜在力量，保证工程正常顺利进行。
组织全体施工人员学习和执行国家以及省、市关于规范、规程以及公司关于现场施工质量、安全、文明施工奖罚条例。
(七)、场容及现场原则管理
我公司对现场文明施工有丰富管理经验，在众多工程项目施工中，获得所在工地上级单位及社会上好评，树立了良好形象。同样在本工程施工过程中，咱们将继续发扬已有优良老式，在保证质量与进度同步，认真执行关于规定，文明施工，解决协调好各方关系，做到“场内优质工程，对外窗口工程”，目的：达到文明工地原则。
二、施工布置
(一)、施工布置原则
在激烈建筑市场竞争中，公司要生存，要发展，必要环绕公司质量方针，质量目的，精心组织，科学管理，配备创优工程先进项目经理，能打硬仗施工队伍，制定科学施工办法和安排切实可行作业筹划，贯彻资源配备，在施工全过程中抓住质量目的不放松。装备精良施工机具设备，合理、科学地安排施工进度、施工方案。

(二)、重要施工布置
划分三个施工段进行施工。详细状况如下：
第一阶段:施工准备，工期3天。
第二阶段:顶管工作井、顶管施工，工期45天。
第三阶段：清理、扫尾、验收，工期12天。

三、现场管理人员和技术人员配备筹划
序号
姓名
职务
职称
序号
姓名
职务
职称
备注
1
潘新发
项目经理
工程师
10
陈明祥
施工员
工程师

2
别 涛
项目副经理
助工
11
张浩民
施工员
助工

3
刘 健
项目总工
工程师
12
贺一飞
技术员
助工

4
唐一丰
质量管理
工程师
13
陈 羽
技术员
助工

5
唐田中
安全管理
工程师
14
孙文超
质检员
工程师

6
王小平
财务管理
会计师
15
蒋秋平
安全员
助工

7
庄润志
材料管理
工程师

8
袁蕙玲
筹划管理
工程师

9
臧苇生
后勤总务
助工

四、施 工 准 备
施工准备是施工核心，因而要十分注重，贯彻好各项工作。施工准备一览表：
顺
序
项 目
内 容 简 要 说 明
起 讫 日 期
负责人由项目经理安排
月日
月日
甲
三通一平
场地平整，暂时围墙

潘新发
一
测量定位
按总平面图与管线施工图

潘新发
二
道路
满足车辆现场运送需要

潘新发
三
给排水
解决施工用水及现场排水

潘新发
1
施工用水
由甲供水源接出由支管分至机械

别 涛
2
生活用水
从支管接出1＂管到办公室、食堂

别 涛
3
现场排水
按规定排入场外下水管道

别 涛
四
供 电
解决施工机械及生活、照明用电

潘新发
1
场外干线
建设单位负责解决

别 涛
2
场内干线
由甲供电源分路接出

别 涛
3
施工用电器材
按工程需要配备

别 涛
乙
工 棚
满足施工及生活需要

潘新发
1
行政用房
项目经理部办公

潘新发
2
生活用房
住宿、食堂、厕所、医务室等

潘新发
3
生产用房
钢筋、木加工、机修

潘新发
4
简易棚盖
存储普通工具及机械停放

潘新发

顺
序
项 目
内 容 简 要 说 明
起 讫 日 期
负责人由项目经理安排
月日
月日
丙
技术资料
按规定收集整顿

袁蕙玲
1
施工图预算
按施工图及关于定额文献编制

袁蕙玲
2
图纸学审
各关于人员参加

袁蕙玲
3
预算审核
解决预算中问题

袁蕙玲
4
订立合同
按甲乙双方协商承认条件为根据

袁蕙玲
5
设计交底
由甲方及设计院负责，乙方配合

袁蕙玲
6
施工组织设计
图纸会审后按工程特点编写

袁蕙玲
7
构件合同
按工程进度提前订货

袁蕙玲
8
材料供应筹划
按工期规定安排

袁蕙玲
丁
现场布置
按工程实际状况合理布置

潘新发
1
劳动组织
按工程进度合理调度

潘新发
2
开工申请报告
合同订立后

潘新发
3
现场放样
按设计图和原则图集进行

潘新发
4
料具检查
按计量部门规定办理

潘新发
5
机电安装试转
保证达到正常运转水平

潘新发
6
材料实验
按质监部门规定办理

潘新发
7
砼级配设计
按质监部门规定办理

潘新发
8
砂浆配设计
按质监部门规定办理

潘新发

五、劳动力筹划安排
我公司依照施工段划分状况分为3个作业队：
第一施工队：工作井制作 4人
第二施工队：顶管施工 10人
第三施工队：土石方施工 12人
项目管理人员和其她勤杂人员 6人
劳动力投入量最高峰32人。
六、材料需用量筹划
依照施工进度编制材料筹划，及时分批采购，并运送至工地。
(一)、工程重要材料
序号
材料名称
单位
11月
1
钢材
T

2
水泥
T

3
商品砼
M3

4
木材
M3

5
原则砖
万块

6
钢筋砼顶管
M

(二)、周转材料
序号
材料名称
单 位
数 量
注：本材料筹划待开工后再编制详细进度筹划

1
木模板
M2

2
支撑钢管
吨

3
支撑扣件
只

七、施工机械需用筹划
为顺利保证总工期，依照总体筹划安排，拟在本工程投入挖掘机，汽车吊，自卸车，平衡式顶管掘进机，并配足其他如电焊机、发电机、木工机具、钢筋机械、测量仪器等必要机具设备。我公司将选用性能良好机械设备服务本工程，所有机械设备均为为我司自有。所用机械见下表：
序号
机械或设备名称
型号
规格
数量
国别
产地
制造
年份
额定功率KW
生产
能力
进场时间
1
挖掘机
EX200
2
国产

120
1.0m³
开
工
后
按
进
度
计
划
陆
续
进
场
2
挖掘机
EX300
2
国产

130
1.5m³
3
推土机
120
1
上海

110

4
推土机
140
1
上海

130

5
振动压路机
CA-25D
1
徐州

390
14/40
6
振动压路机
CC-21Ⅱ
2
徐州

130
14/40
7
三轮压路机
3YJ18-21T
2
徐州
1999
73.5

8
双钢轮压路机
2Y8-10
2
徐州

80
15/18
9
装载机
ZL30
3
常州

77
2m³
10
装载机
ZL50
2
常州

162
3m³
11
康明斯自卸车
EQ3208G
20
湖北

135
7.5T
12
东风汽车
ZJT3090
5
武汉

110

13
砼搅拌机
JC-500
2
国产

5.5
400L
14
汽车起重机
QY8ACA141
1
长春

180
8T
15
稳定土拌合机
ZWBL-200
1
福州

164
2M³
16
施工配电箱
大、中、小
10
南京

17
空压机
V—3/7
2
南京

18
移动电站
50GT8-1
1
南京

19
水平仪
苏光
2
南京

20
砂浆机
250L
1
南京

2.2

21
泥浆泵
3LM型
4
南京

5

22
多级泵
BC
3
南京

7.5

23
潜水、污水机
Q7-65-7 2
12
南京

2.2

24
电子激光经纬仪
DJD5-1G J2
2
南京

25
电焊机
DN-100
3
南京

75

26
泥水平衡顶管机
DN等
4
天津

55

1、我公司自有设备及人员动员周期在2天以内到达施工现场。
2、钢筋加工机械、木工机械、测量、实验等小型设备和机具，可以随时满足工程需要调入施工现场，时间在1天以内。
3、大型机械设备（挖机、汽车吊等），不影响交通尽量安排在夜间运到施工现场。

八、现场暂时设施一览表

序号
暂时设施名称
面积（m2）
说 明
1
项目经理部办公室
20 m²
见施工组织设计平面布置图
2
库房
30 m²
见施工组织设计平面布置图
3
机具房
15 m²
见施工组织设计平面布置图
4
门卫
10 m²
见施工组织设计平面布置图
5
卫生间
10 m²
见施工组织设计平面布置图
6
暂时配电室
5 m²
见施工组织设计平面布置图
7
搅拌站、砂、石料场
60 m²
见施工组织设计平面布置图
8
生活用房
80 m²
见施工组织设计平面布置图
9
共计
230 m²

第四章 施工管理组织体系
依照招标文献和答疑精神为圆满完毕管理目的，咱们挑选了有丰富实践经 验同志担任项目经理，全面负责施工技术、工程质量、安全生产、施工进度、文明施工、创立等工作。项目经理是我公司驻现场代表，对本工程负有直接管理与服务职务，以保证本工程各项指标完毕。
一、项目管理机构
业主、监理公司
项目经理
公司总部
项目副经理
技术负责人
工程部
安全保卫部
技术质量部
物资部
财务部
综合办公室
工作井综合施工队

土建施工队
机械维修队
工作井综合施工队

顶管施工综合队

顶管施工综合队

运送队
施工组织机构网络图

二、项目部管理班子重要成员表
名称
姓名
职务
职称
重要资历、经验及承担过项目

1.项目经理

2.项目副经理

3.施工管理

4.质量管理

5.材料管理

6.筹划管理

6.安全管理

潘新发

别 涛

刘 健

唐一丰

王一新

孙文超

唐田中

项目经理

项目副经理

施工员

质检员

材料员

项目工程师

安全员

工程师

工程师

工程师

助理工程师

技术员

助理工程师

助理工程师
新模范马路(Ⅱ标)
水西门大街市政道路工程
所街顶管工程

新模范马路(Ⅱ标)
水西门大街市政道路工程
所街顶管工程

新模范马路(Ⅱ标)
水西门大街市政道路工程
所街顶管工程

新模范马路(Ⅱ标)
水西门大街市政道路工程
所街顶管工程

新模范马路(Ⅱ标)
水西门大街市政道路工程
所街顶管工程

新模范马路(Ⅱ标)
水西门大街市政道路工程
所街顶管工程

新模范马路(Ⅱ标)
水西门大街市政道路工程
所街顶管工程

三、项目组人员重要职责：
按ISO9002原则及公司质量体系文献建立可靠质量体系和质量保证管理网络，成立由项目经理为首质量管理小组。项目部质量保证组织机构，项目部质量体系要素职能分派按公司质量管理手册和质量管理程序文献规定执行。
⑴、项目经理
严格执行公司质量体系文献，国家颁布关于质量管理法规、条例。对工程质量全面负责，保证质量体系持续有效地运营。
对质量管理职责进行分派，明确各自责任。
增强质量意识，认真履行合同，保证质量目的实现。
负责组织工程质量筹划编制和实行，保证全面履行合同。
负责质量体系中4.1、4.2、4.3、4.9、4.14、4.17、4.19等要素。
⑵、项目副经理
协助项目经理对工程质量进行预控、管理，组织对工程质量检查、整治和工程质量验评。
对工程技术应用进行指引；积极推广应用建设部推出“十项新技术”及其他新技术、新工艺、新材料。
负责工程技术资料及质量记录管理与控制，保证资料齐全、对的，并按规定及时上报、归档。
负责质量体系中4.5、4.6、4.7、4.8、4.9、4.12、4.15、4.16、4.18、4.19等有关要素。
⑶、项目技术负责人
负责编制质量筹划、作业指引书、特殊分项工程作业设计。
协助项目经理贯彻公司质量方针和质量目的，负责工程施工技术指引和质量监督。
主持编写施工组织设计及新技术、新工艺、新材料在项目上推广应用。
组织施工图纸会审，严格按图纸、设计变更和操作规程施工，负责各项技术交底。
主管质量问题分析、鉴定、解决及纠正和防止办法制定。
实行质量否决权，对不合格品责令停工、返工。
负责质量体系中4.6、4.9、4.10、4.11、4.13、4.14、4.19、4.20等要素职能贯彻。
⑷、施工员
认真执行质量体系文献，严格按施工规范、规程和图纸规定组织施工。
协助项目经理、项目技术负责人按施工组织设计和质量筹划内容贯彻各项工作。
依照工程进度，负责编制阶段施工进度筹划表。
负责组织和参加隐蔽工程验收，负责工序间交接验收并做好交验记录。
施工前做好关于人员或班级各项技术交底，及时记好施工日记，收集完整技术资料。
⑸、测量员
负责工程测量、定位，标高、轴线控制及参加沉降观测等工作。
依照建筑物构造、建筑、平面及现场条件制定切实可行测量放线方案。
负责所使用施工测量仪器寻常维护和保养工作。
负责仪器定期送检工作。
⑹、专职质检员
认真执行国家现行质量检查评估原则、施工验收规范、操作规程及上级和本公司关于规定，对施工质量负有监督、检查、把关责任。
负责和参加对分项、分部、单位工程质量检查、评估，并对隐蔽工程、自检记录签证。
把好质量关，对施工中浮现不合格品提出解决意见，并向项目技术负责人报告。
重要承担质量体系中4.10、4.12、4.13等要素职责。
⑺、专业工长
认真学习工程质量方面关于文献，熟悉和执行施工规范、操作规程、工法，严格按图纸及变更内容施工。
认真审视图纸，参加图纸会审，严格按图施工。
做好各项翻样和配料工作，及时签发工程任务单，并向班级工人进行技术、质量和安全交底。
严格执行工序间交接检查验收制度，保证不合格工序不转序，并做好成品保护工作。
⑻、材料员
采购材料并把好质量关，对不合格材料有权提出退货。
负责进场材料收、发、存工作，并规定建立台帐。
详细承担质量体系中4.6、4.7、4.8、4.9、4.10、4.15等要素有关职责。
⑼、计量（实验）员
负责工程施工中所用计量实验设备建帐、编号（标记）和送检工作。
依照周期检定筹划，做好计量实验设备周期检查，并负责在用设备寻常维护与保养。
保证计量实验设备经检定合格后方能使用，杜绝使用不合格或超过检查周期计量实验设备。
详细承担质量体系中4.10、4.11、4.12要素职责。
⑽、专职资料员
认真执行上级部门对现场施工技术资料管理关于规定。
全面负责现场施工技术资料和各项质量记录收集、整顿、编目、归档；督促检查关于资料及记录，对不符合规定提出建议并责成改正。
详细承担质量体系中4.5、4.16要素职责。

第五章 重要项目施工办法及技术办法
一、施工总体技术方案
依照施工现场地质条件、周边环境特点及工期规定，拟定技术方案如下：
1、顶管工作井采用沉井施工工艺备选，并依照施工现场地质条件、周边环境特点，相应选取其她适当施工工艺。
2、顶管施工采用泥水平衡顶管施工工艺。
二、沉井施工方案
2.1沉井施工程序
清理场地→测量放样→基坑开挖→铺设砂垫层→浇筑素砼垫层→沉井制作→下沉水下砼封底→钢筋砼底板
2.2砂垫层铺设
砂垫层材料为中粗砂，且控制黄砂含泥量不得不不大于3%。垫层施工采用分层铺设，注水使其饱合，采用水撼法密实，先用插入式振器振捣密实，然后用平板振捣器振捣，严格控制每层铺设厚度，普通为25㎝一层，满足规定后方可铺设第二层。
2.3素砼垫层
为使刃脚踏面在同一水平上,便浇筑一层素砼垫层，厚度0.20m。
2.4沉井制作
沉井制作总高度为6.85m，采用分次制作、分次下沉方案，按构造分二次浇筑，第一次为刃脚以上2m高度,；第二次浇注高度为4.85m高度。
沉井对地基压应力不大于地基容许承载力，否则沉井在达到一定强度前易产生变形、裂缝，制作前依照砂垫层承载力、下卧层承载力等进行验算与否满足规定。依照现场样槽开挖状况来看，表层土质较硬，地基承载力较高。
2.5沉井制作控制
（1）模板对销螺栓中部焊止水铁片，两头焊小钢筋头作为木瓦丝定位销，拆模时割除外露螺栓，用环氧砂浆填塞养护，以防渗水。
（2）沉井井壁砼抗渗规定较高，不得浮现渗漏，为保证砼密实性，砼中掺加高效复合防水剂（水泥重量1%左右）。
（3）施工缝周边留钢板止水条，此外砼表面凿毛解决，用水冲洗干净，方可浇筑上层砼。
（4）预留洞口下沉时用24㎝砖砌体封堵，砂浆粉刷，再用铁板封堵，安装时拆除、割除。洞内再用水泥土填筑（水泥掺量20%）。
（5）井壁处按施工规定预埋增塑爬梯，便于下沉时人员上下、安全行走。
2.6沉井下沉
2.6.1下沉前准备工作
沉井制作完毕，在等强、清理期间，需完毕下沉前如下工作。
拆模，补螺栓眼。
安装扒杆，上下爬梯。
井壁与封底砼，底板砼接触处凿毛。
预留筋解决，底板与井壁预留筋上层筋向下掰，下层筋向上掰。
沉井四角设立高程点，东西南北各中轴线用黑线在井壁弹注，便于下沉过程中及时测量高程，纠正偏差。
对操作工人进行技术交底。
2.6.2下沉
本沉井采用不排水下沉，即湿沉，待沉井刃脚砼强度达到100%，上部强度达到70%以上，即可开始下沉，采用人工高压冲水下沉，但考虑到表层土较硬，冲水下沉效果不佳，拟采用长臂挖掘机挖土至粉质粘土层再冲水下沉。
在下沉过程中，以沉井中心对称，初中沉阶段由中间开始均衡逐渐冲向四周，每层挖土0.5m左右，逐渐形成锅底，沿刃脚周边保存1.0m宽土堤，然后再沿沉井壁，每2～3m一段顺刃脚长度方向逐级全面对称，均匀地削薄土层，每次削10～20㎝左右，当土层经不住刃脚挤压而破裂，沉井便在自重作用下，克服井壁与土层摩擦力均匀地，垂直地挤土下沉。
在沉井下沉过程中，由专人负责测量工作，专人检查及时将测量成果告知现场负责人，指挥井内施工人员及时调节、纠正，初沉时观测井四周高程和沉井轴线对称状况，每班不少于2次。
下沉时保持速度均匀，下沉过程中各角高差不超过20㎝，沉井接近终沉时（距设计标高2m左右），每半小时不得不大于一次观测四角高程，力求四角高程一道平衡，曲线不偏，缓慢终沉究竟。由于沉井是冲水下沉，将产生大量泥浆，因而泥浆堆放和处置工作相称重要。咱们按1：3计算，将有近m3泥浆需要外运。
2.6.3下沉各阶段下沉系数验算
1、初沉系数验算
沉井在排水法下沉时，必要克服井壁与土间摩擦力和地面对刃脚反力，尚应克服水浮力，按下式进行验算：
式中 K：下沉系数，普通应不不大于1.15
Q：沉井自重及附加荷重（KN）
B：被井壁排出水重（KN）
T：沉井与土间摩擦力
R：韧脚反力（考虑砖胎模）
D：矩形沉井为四周长之和。
F：井壁与土摩擦系数，在不同土层时，用加权法求得。经计算初沉系数为1.21。
2、终沉阶段
通过理论计算，该沉井下沉系数为0.93（K=43750/46910=0.93），以保证沉井稳定。
2.6.4沉井下沉质量控制
冲水挖土时，相邻土面高差不超过1m。
技术人员加强监测，控制下沉进度及纠偏。
沉井开始下沉4m内，保持沉井平台位置与垂直度对的，防止继续下沉。
保持沉井下沉高程偏差、位移偏差满足规范规定，以在沉井顶板施工时消除误差。
针对下沉过程中浮现偏差不同因素，分别采用办法及时纠偏，保证沉井顺利、精确下沉到位。
距终沉2m时，加密监测，控制下沉速度，保持沉井平衡就位，依照测试贯性下沉量，预留一定自沉量。
2.7水下砼封底、底板
由于沉井下沉中，也许在夹砂层中施工，当沉井下沉到一定深度时，沉井下沉速度增快，外围流砂涌入井内土方就多，同步外围沉降范畴就会不断扩大，因而，必要在离设计标高3m左右停止井内泥浆排放，不再进行冲水作业施工，必要及时人工灌水到井内，保证井内水位跟地下水位平衡，防止流砂涌入过多。这时候就得考虑潜水员水下吸泥，水下砼封底。水下吸泥必要由潜水作业人员进行，并采用9m3空压机真空吸泥，将井内土方吸出。但是，水下吸泥不也许一次到位，要分次进行，但高差不超过0.8m，冲好之后，又得将坑内水位减少到一定水位，致使沉井下沉，往复次数，使沉井下沉到位。到位之后便迅速组织力量进行封底，封底采用C20泵送商品砼水下封底办法进行，一方面用泵将砼打进导管，经导管输送至井底，导管不能随便移位，它有效作业半径为4m。水下砼封底厚度均为1.5m。水下砼封底之后需要养护，达到原则强度后，沉井内方能抽水，浇筑钢筋砼底板。
2.8砼及钢筋砼工程施工
2.8.1 模板工程
本工程模板以钢模为主，木模为辅，但钢模由于拼缝因素，极容易漏浆，影响外观质量。
模板工程施工注意事项：
对销螺栓间距、模板围檩依照砼浇筑速度、高度、混凝土凝结时间、振捣等因素经计算拟定。有较大承重规定脚手架应依照所承受施工荷载、构造荷载进行力学计算、拟定间距、挡距。脚手架搭设结点牢固并考虑到整体稳定性，采用剪刀撑、斜支撑等构造解决。最后保证模板不变形，不漏浆、砼成型好。
模板安装过程中测量定位很重要，这就规定随着模板不断升高，经常依照经纬仪给出基准线用锤球、经纬仪、钢卷尺等工具校核其位置。
模板安装过程中经常保持足够暂时固定设施，以防倾覆。
由于构筑物分层施工，注意逐级校正偏差，模板下端没有“错台”。
模板安装容许偏差满足标书技术规范规定。
模板安装注意不损坏砼，并考虑到承重模板不承重模板拆除时砼应达到强度规定。对销螺栓拆除后用与构造同质量防渗水泥砂浆将孔洞填实、抹光。
2.8.2钢筋工程
进场钢筋具备正规质保书，外观符合技术规范规定、并按钢筋检查实验规程取样实验，如拉伸实验、弯曲实验、碰焊实验、搭焊实验等。
所有进场钢筋分类架空堆放整洁，用标记牌阐明其来源、规格、状态。钢筋堆场保证排水畅通。
钢筋工程施工注意事项：
所有进场钢筋按批次或数量抽查检查，凡检查、实验不合格一律清退出场，以切实保证钢筋质量符合规范规定。
为保证钢筋保护层必要厚度，墙体钢筋与模板之间设立强度不低于构造物设计强度砼垫块，垫块埋设铁线与钢筋扎紧。垫块互相错开，分散布置。在各排钢筋之间用单肢箍支撑以保证位置精确。在底板下层钢筋与垫层之间亦用较高强度垫块，上层钢筋则用钢支托或钢吊钩，保证钢筋位置和保护层厚度。
露天堆置或构造预留钢筋时间较短以免严重锈蚀。在砼浇筑过程中，粘留在上层钢筋上砂浆或砼块及时清除干净，保证砼和钢筋间粘结力不受影响。
钢筋工程都要隐蔽，每一部位钢筋架设完毕后经严格检查、认真清洗干净，报监理、质检部门签证后方能浇筑砼。
钢筋施工过程中，为防预留板、墙插筋发生偏位、弯折，将采用必要固定和保护办法。
2.8.3砼工程
本工程砼浇筑量较多，所有采用泵送商品砼。
2.8.4砼输送
本工程砼所有采用C30S6泵送商品砼。
2.8.5砼浇筑与养护
砼浇筑前应充分检查各方面准备工作，涉及人员准备、材料准备、设备准备、实验准备、服务准备等，并详细检查模板、钢筋、预埋件、止水设施和脚手架，报监理工程师签证批准后方可开仓浇筑。
砼浇筑过程中安排钢筋工、模板工、止水预埋件工种值班，各负其责。砼浇注还需做好试块，同条件养护。龄期满足后，测定其强度。
砼浇筑完毕后，等其充分硬化到不为洒水所损坏时（普通状况下浇筑完毕后12～18小时）开始洒水养护，炎热或干燥状况下用草包遮盖洒水。
2.8.6雨季施工技术办法
注意收听天气预报，避免砼施工时安排在下雨天。
保持施工现场排水系统畅通，避免因降雨而沉没基坑或作业面。
遇雨天浇筑砼时，要加强砼仓面暂时防护，不使砼表面产生积水现象。
2.9质量检查与原则
沉井下沉后位置容许偏差：
刃脚平均标高与设计标高偏差不超过10cm；
沉井水平位移不超过下沉总深度1%，本沉井下沉位移不超过10cm；
沉井刃脚底面四角中任意两脚高差不得超过该两角间水平距离1%，但最大不超过30cm；
下沉总深度是沉井下沉前刃脚底面标高与下沉完毕后刃脚底面标高之差。

三、泥水平衡法顶管施工方案
顶管施工方案采用封闭式泥水平衡方案施工。
1、设备选取
综合考虑各项因素决定普通地段采用遥控式泥水平衡顶管系统设备，岩石段采用多功能岩石掘进机施工。遥控式泥水平衡顶管系统它有如下长处：
1）用地质范畴比较广，如遇地下水位高以及地质范畴变化大土质条件，它也能合用。
2）保持挖掘面稳定，对周边土层影响比较小，施工后，地面沉降也较小。
3）其她类型顶管相比，泥水式顶管推力比较小，适当长距离顶管。
4）作井内作业环境比较好，作业比较安全，如挖掘面稳定，不碎地导致地面沉降而影响交通及各种公用管线安全。由于采用泥水输送弃土，没有吊土、搬运土方等客观比较容易发生危险作业。可以在大气常压下工作，不会有因采用气压顶管带来各种问题以及影响作业人员健康等。
5）于可以持续出土，因而作业速度快。
2、进出洞口办法：
顶管顺利进出洞是顶管成功基本，咱们考虑到土质条件较差，提出如下进出洞口办法：
1）井时如导致洞口周边地基塌隐，应进行回填粘土压密加固，必要时加以井点降水疏干土体水分，此外在顶留洞外侧安装20#槽钢封门，以便在顶进之前能顺利拆除预留孔砖墙，拔起钢封门后及时将掘进机推出洞口。
2）使出洞口在施工中不发生泥水流失，洞口止水装置必要良好，必要做到：止水胶圈安装平整牢固，水密性良好；止水胶圈安装位置必要与管道在同一轴线。
3）保证工具管安全进出洞，尽量避免泥水流失，导致地面塌陷，在必要时，咱们可以对洞口外土体采用压密注浆进行加固。
3、管道外围压注触变泥浆减摩
为了减小管道外壁摩阻力，必要在管道外围压注触变泥浆。
触变泥浆压注力和耗量：触变泥浆压注力应与注入土层土体压基本相称或略大，而触变泥浆耗量亦应略不不大于或等于地层土体损失量。
触变泥浆配比及拌制：
1）多次实验，采用成品膨润土配合例如下：
膨润土:水:碱=100:614:2.0（重量比）
2）浆拌制要均匀。一方面将定量水放入拌和桶内，开动拌和机徐徐投入膨润土，拌和2-3分钟，继续搅拌7-8分钟，即成泥浆。制成泥浆排放入贮浆池内贮存12小时，使膨润土、水、碱发生置换作用，形成稳定性良好，且有一定粘度泥浆，使用时用泵压至管道外围。
3）浆压注办法：
采用在顶管机压浆、中继环补浆办法，对掘进机压浆要与顶进同步，以迅速在管道外围空隙形成粘度高、稳定性好膨润土泥浆层。
中继站补浆是在已有泥浆层基本上改进泥浆层，补充其损失量。掘进机尾部第一压浆孔后10m处设立第一道补浆孔，此后每隔4m通过管节上补浆孔补浆，以保证管道处围空隙布满触变泥浆，补浆始终要坚持从后向前补压和及时补浆原则。对于各层土质，特别要夹砂土层施工时依照其渗入系数充分考虑泥浆损失，调节注浆压力和注浆量。
4）泥浆置换
每段管道顶进完毕后，及时用2:1水泥浆将泥浆置换出来，以保证管道外围土体有足够支撑和减少渗漏水。
4、顶管推动
1）最大容许推顶力
顶管中推顶力不但受设备制约，并且受工作井后靠土体稳定容许反力和管材轴向承压力限制，因而在顶管施工中容许推顶力应受诸多因素中最小容许承载力来决定。
2）中断站设立
顶管施工中，顶管中继站设立与顶管容许推顶力关于，管道顶进总阻力由掘进机正面阻力和管道外壁摩阻力构成。
5、管材和接口
咱们选用符合建设单位规定成套管材，进场时按规范进行验收，不合格品予以清除。
按管前再次检查管子接口槽口尺寸，橡胶圈和衬板外观和质地。确认合格后方可使用。接管时可在接口外均匀涂上抹溥层硅油等橡胶无腐蚀性润滑材料以减小摩阻力，承插接管时加力要均匀，应保证橡胶圈不移位，不反转，不露出管外，顶管结束后要按设计规定对管接口进行解决，对管道进行防腐。
6、顶管工施工
顶管施工质量好坏与设备安装精准度有直接关系。安装前，应依照已知控制点、标高，精确无误地测放出进出洞口标高和顶管轴线，并依此测放设备和安装位置。导轨、千斤顶支架、靠背等设备必要安放精确牢固，以保证顶管顺利进行。
顶进：A、工具管进洞：开始顶进前，必要对所有设备进行全面检查，并通过运转无端障后，方可开门进洞。
开始顶进前，先在洞口安装好止水装置，接着在洞口封门外打设一排咬口钢板桩，以便拆除砖封门，然后推动掘进至距钢板桩10m处，拔起钢板桩，随后推动掘进机入口。掘进机进洞时，严格控制顶进偏差，10m以内中心偏差不得不不大于0.3cm，高低偏差宜抛高0-0.3cm。若达到上述规定，应拉出工具管，作第二次进洞。
B、顶进：顶进操作工艺流程：
安装管节
管内排泥水
工作面挖土
布置顶铁
压 浆
停顶回程
加顶铁
弃 土
