大学毕设论文--奥运会北京射击馆金属屋面工程施工组织设计.doc

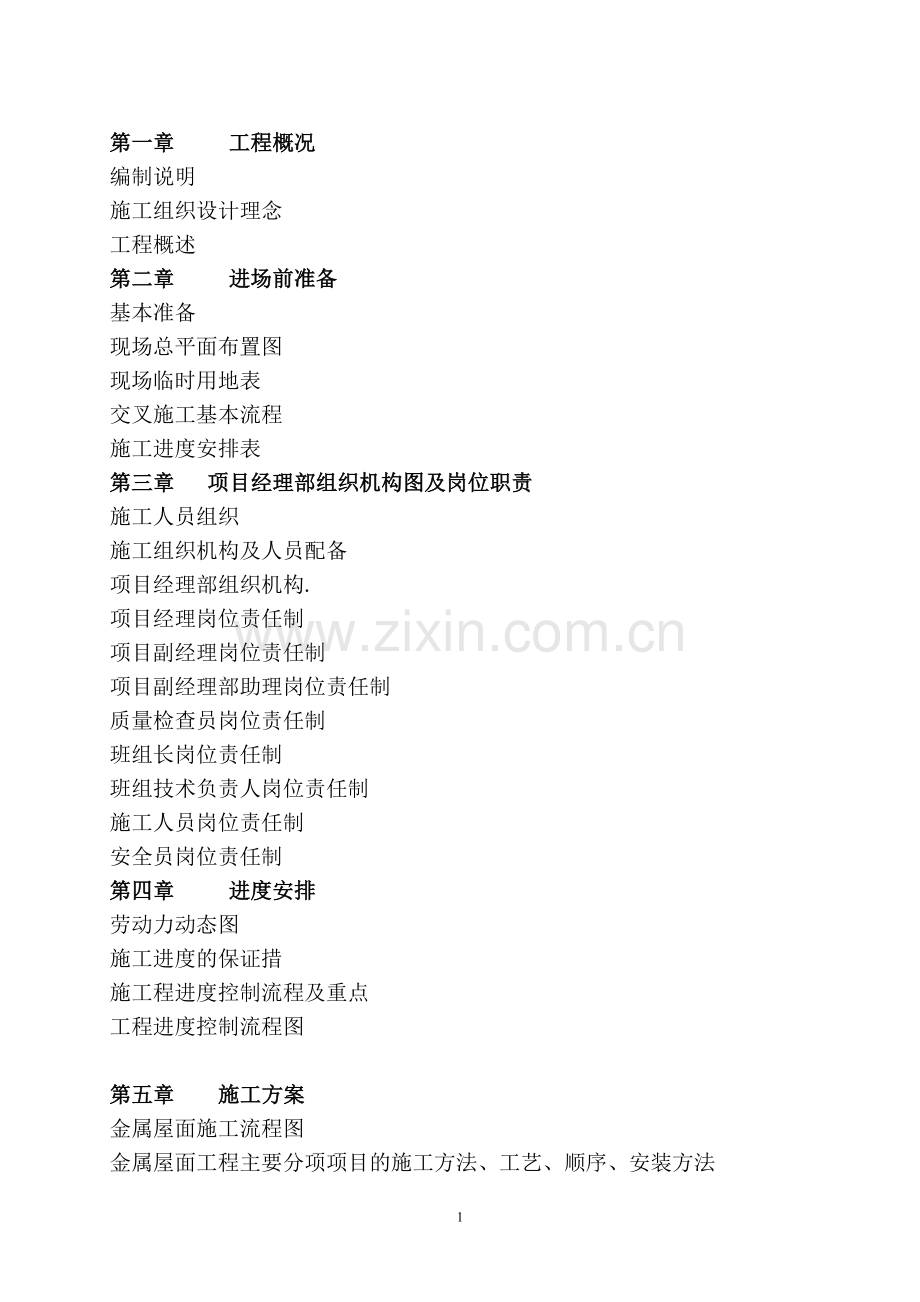

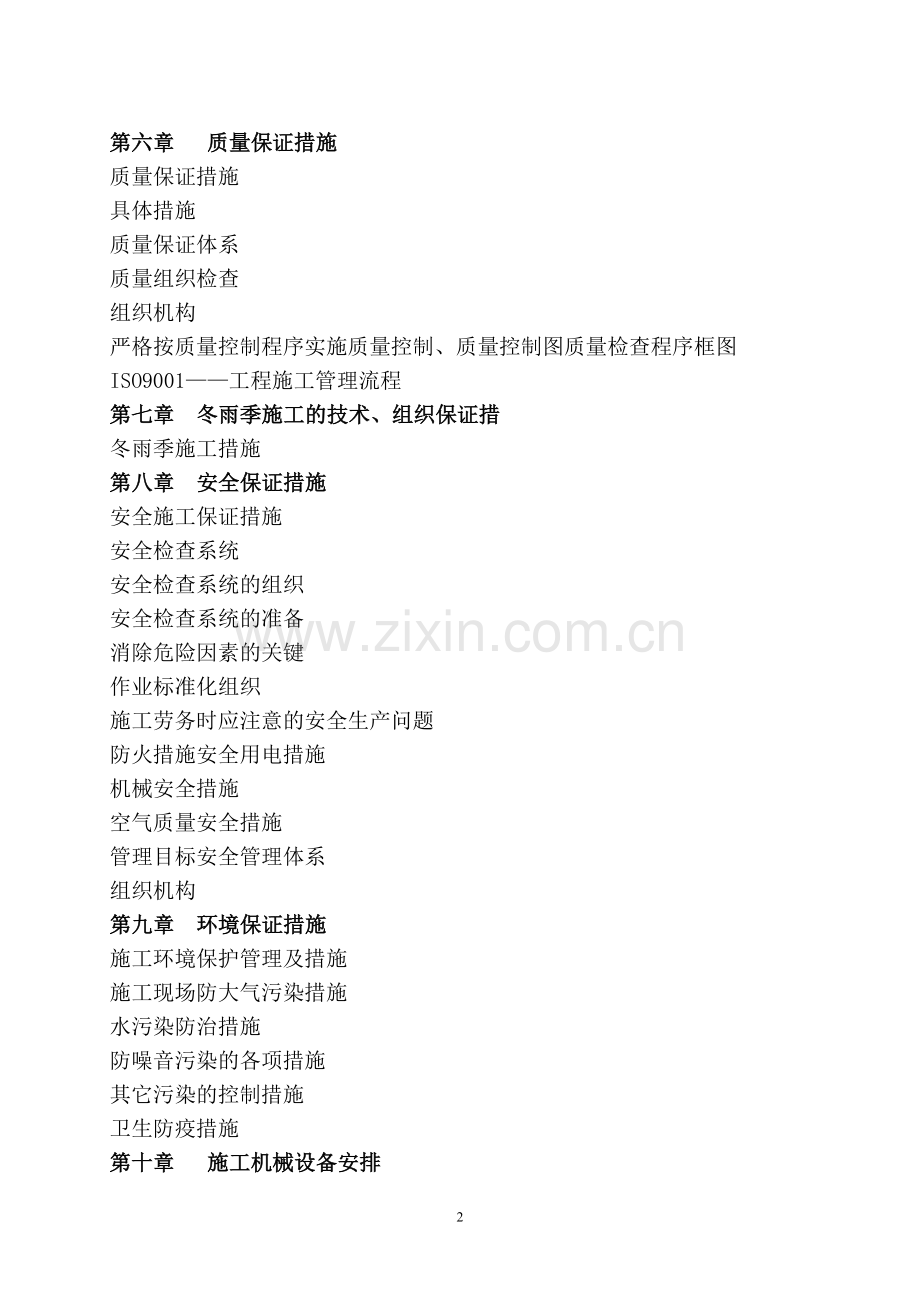

第一章 工程概况编制说明施工组织设计理念工程概述第二章 进场前准备基本准备现场总平面布置图现场临时用地表交叉施工基本流程施工进度安排表第三章 项目经理部组织机构图及岗位职责施工人员组织施工组织机构及人员配备项目经理部组织机构.项目经理岗位责任制项目副经理岗位责任制项目副经理部助理岗位责任制质量检查员岗位责任制班组长岗位责任制班组技术负责人岗位责任制施工人员岗位责任制安全员岗位责任制第四章 进度安排劳动力动态图施工进度的保证措施工程进度控制流程及重点工程进度控制流程图第五章 施工方案金属屋面施工流程图金属屋面工程主要分项项目的施工方法、工艺、顺序、安装方法第六章 质量保证措施质量保证措施具体措施质量保证体系质量组织检查组织机构严格按质量控制程序实施质量控制、质量控制图质量检查程序框图ISO9001工程施工管理流程第七章 冬雨季施工的技术、组织保证措冬雨季施工措施第八章 安全保证措施安全施工保证措施安全检查系统安全检查系统的组织安全检查系统的准备消除危险因素的关键作业标准化组织施工劳务时应注意的安全生产问题防火措施安全用电措施机械安全措施空气质量安全措施管理目标安全管理体系组织机构第九章 环境保证措施施工环境保护管理及措施施工现场防大气污染措施水污染防治措施防噪音污染的各项措施其它污染的控制措施卫生防疫措施第十章 施工机械设备安排拟投入的主要施工机械设备表拟投入的主要测试设备表机械设备的操作、保养与维修十一章 特殊期施工措施冬季施工措施夜间施工措施雨雷季施工措施防大风和沙尘暴措施十二 章 特殊紧急情况应对预案 对于火灾的预防对于恶劣天气的预防对于疫情的预防 目录要修改！第一章 工程概况我单位有幸参与2008年奥运会北京射击馆金属屋面工程的投标。我们本着为业主服务、让业主满意为基本指导思想，以优良的工程质量，88天的施工工期, 建造品质优良工程；以严格的成本管理、降低工料消耗水平、保证业主的每一分投入都将得到满意的回报。本施工组织设计的编制是根据甲方所发招标文件、图纸、关于对招标文件的澄清、修改及补充通知等的要求及施工现场的实际情况，结合本项目工程技术上的一些特点，编写的一部对工程质量、成本、工期等方面具有程序化管理作用的纲领性文件，我们力求在施工组织设计中履行我们对业主的承诺，希望能以合理适用的方案，严谨务实的工作作风，赢得业主对我单位的信赖。本施工组织设计为正式投标文件，待中标后依据具体施工任务及依照我公司的质量保证手册、质量计划、质量体系程序文件进一步细化调整，并在报请甲方、监理方批准后使之成为严谨、周密的施工技术指导文件，并随时接受甲方、监理方及其他主管部门的检验和监督。1. 工程概况2008年奥运会北京射击馆位于石景山区八大处福田寺。为34层建筑，长约269米，此次屋面招标由资格赛馆、决赛馆及连廊三部分组成为3-4层建筑，长约269米，柱间距最大为8.4米，在屋面上分别设有独立式屋顶玻璃天窗及玻璃采光带，并在檐口部位设有铝合金遮阳百叶。本次招标的金属屋面工程比较复杂包括：镀铝锌彩色钢板屋面系统、铝、锰、镁合金屋面系统阳光板、采光天窗屋面、夹胶钢化玻璃天窗、铝合金隔栅板、遮阳百叶、檐口铝单板、压力流排水系统等，集多种功能为一体的金属屋面系统。主要包括了作为屋面最基本功能：防水、保温、采光、消防排烟、吸音、排水等功能。多种功能科学的融为一体，对进行施工单位的综合技术水平、相应的软硬件设施、各方面的管理模式有着很高的要求。同时是圆满完成本次施工任务的基础。对此，我司均以具备并能圆满完成施工任务。我们的口号是“保证长城杯，争创鲁班奖”。2. 工程特点（序号重排）2.1整体造型简洁，专业种类多、各工种交叉多由于本工程屋面系统工程工程量大，构造复杂，屋面系统有夹心压型钢板屋面、直立锁边铝板屋面、阳光板天窗、铝格栅板屋面、铝遮阳百叶、玻璃天窗、檐口铝单板、压力流排水系统等多种形式和专业的内容，相关专业接口部位较多，施工时各专业交叉施工。因此必须做到忙而不乱，各专业相互有序进行。2.2 细部构造复杂、专业性强 本工程的细部构造复杂,采用不同的构造形式， 节点和收边收口多且复杂。专业性很强。同时多专业同步进行。必须由有丰富经验的专业屋面公司进行施工安装。2.3 主要屋面材料需要进口，供货期短根据类似工程的施工经验，对于这种金属屋面系统工程，需要专业模具设备加工，而且主要材料需要进口，供货期十分紧张，这就对材料的计划、供货组织和前期准备提出了很高的要求。我司备有大量现货，可满足该项目需要。 2.4 施工工期紧由于本工程的位置及功能的特殊性，并且施工难度较大，要求科学合理的进行精心组织施工和科学安排，以确保88天的工期。2.5 采用成熟的屋面系统技术、耐久性材料、成熟工艺由于要体现设计师对本建筑物造型独特，外型美观并且功能齐全的设计意图。本工程的屋面系统部分采用了成熟的“暗扣式直立锁边屋面系统”技术、耐久性材料（铝锰镁合金铝板），根据标书的设计要求，我司采用了来自欧洲的屋面系统和其专业的加工设备，应用自保性金属材料ALCAN铝锰镁合金板。3. 施工组织设计编制依据（1）射击馆金属屋面工程招标文件及答疑文件（2）射击馆金属屋工程及图纸（清华大学建筑设计研究院）（3）相关技术规范a. 建筑及结构设计规范：建筑结构荷载规范 GBJ989建筑抗震设计规范 GBJ118-89建筑设计防火规范 GBJ16-87（2001年版）建筑防雷设计规范 GB50057钢结构设计规范 GBJ17冷弯薄壁型钢结构技术规范 GBJ18-87建筑钢结构焊接规程 GBJ81-91民用建筑隔声设计规范 GBJ118-88民用建筑热工设计规范 GB50176-93铝及铝合金压型板 GB6891-86b.材料标准铝合金建筑型材 GB/T5237-2000变形铝及铝合金牌号表示方法 GB/T16474-1996变形铝及铝合金化学成份 GB/T3190-1996铝及铝合金加工产品的化学成分 GB1T190铝及铝合金轧制板材 GB3880-97铝及铝合金阳极氧化，阳极氧化膜的总规范 GB8013碳素结构钢 GB700低合金高强度结构钢 GB1597紧固件机械性能、不锈钢螺栓、螺钉和螺柱 GB/T3098.6-2000建筑橡胶密封垫预成实芯硫化的结构密封垫用材料GB10711c.性能检测方法建筑幕墙空气渗透性能检测方法 GB/T15226-94建筑幕墙风压变形性能检测方法 GB/T15227-94建筑幕墙雨水渗透性能检测方法 GB/T15228-94d.相关验收规范屋面工程质量验收规范 GB502072002电气装置安装工程接地装置施工及验收规范 GB50169-92压型金属板设计施工规范 YBJ216建筑装饰装修工程质量验收规范 GB50210-2001外墙饰面工程施工及验收 JGJ26-2000钢结构工程施工质量验收规范 GB50205-2001建筑工程施工质量验收统一标准 GB50300-20014. 施工组织设计理念作为专业的公司，我们有着工艺成熟、完善的结构性屋面防水系统；具有自动开启的联动消防排烟天窗系统；先进的采光天窗、排水系统；百余人的专业技师技工队伍；实力雄厚、经验丰富的设计人员；数十台具有国内外比较先进的设备和检测仪器；数十家国内外知名的企业和供应商；各种造型、规模的施工经验。本次招标的金属屋面工程，均以实施过。有着丰富的经验，完全能够胜任。本工程施工项目内容多、周期短、各工种相互交叉、施工难度较大，需要各专业间紧密配合，才能圆满完成。因此必须从 管理架构、技术措施、安全保障、材料供应、劳动力组织、施工机械等各个方面予以保证。以下我司将针对本工程的特点，结合相关的设计及规范，以及以往的经验，对金属屋面的施工方法、配合施工措施及质量保证和工期保证措施，进行系统的描述。对图纸及招标文件进行系统性分析和深化设计。第二章 施工图深化设计安排、材料确认安排和构件样板制作确认安排（一）施工图的深化设计1.1 我公司接到中标通知后，由公司经理任总指挥，会同技术总监和设计部主管进行技术交底、内部协调。宗旨是本工程优先。1.2 针对本工程的重要性选派优秀的有责任心的设计人员和技术人员参与本工程设计。每天对设计的进度、质量以及问题进行会商。个别重要问题及时解决。1.3 认真领会设计师意图，细化、完善各项真实反映金属屋面工程整体布置及细部设计的图纸。相关的尺寸、制安方式、节点、大样、构配件、层次、特别说明等，均明确、准确的表示。 1.4 对设计院提供的图纸，首先进行核对。发现差异或不一致地方，及时书面请示，依据回复进行设计。也可提供备选方案供设计院参考。积极和设计及业主进行沟通，发现问题及时解决。1.5 我公司将依据业主、设计院制定的图纸报批手续将经过自检、互检及组织各相关部门会审、完善后的图纸报设计院、业主审核批准2. 施工组织设计的完善2.1 根据本工程的工程内容及特点，由总工程师会同技术总监组织编制切实可行的有针对性金属屋面专业的施工组织设计，包括技术方案、组织方案、施工计划、环保方案等。在施工过程中不断地进行方案的优化、完善。3. 各项技术交底的编制3.1 由工程部会同技术部、安全部，依据施工方案、工艺要求、工程内容、技术标准、施工程序、质量标准以及国家有关的规范及法规。编制有针对性、详细、可行的安全技术交底、施工技术交底、文明施工技术交底、冬雨季施工技术交底、特殊工种技术交底、各重点部位专项施工技术交底等各项交底。3.2 组织施工技术人员进行培训、探讨。施工前进行考核，做到人人心中有数。（二）材料的供应：3.1合格的材料、及时的供应是保证本工程顺利实施的物质基础，相关的准备工作必须在工程开工之前全部完成。根据各种材料的计划，精心组织货源，安排运输和储备，满足工程施工的要求。3.2 由物资材料部牵头，会同工程部、技术部、财务部，依据审核后图纸，对材料编号、名称、规格、数量、进场时间、储备额和消耗进行统计、汇总，并与资金、仓储、运输相结合。制定可行的计划。3.3各项主要材料由物资部进行采购。根据制定可行的计划选择信誉好的长期材料供应商，并严格按照ISO9002质量认证体系中物资采购程序，确保材料的质量。3.4金属屋面工程量大，工期紧，各专业材料品种规格多。工序交错进行，对材料、配件的采购及加工提出很高的要求。必须进行周密的安排以保证开工时材料持续供应。3.5供应商负责生产供货的材料、构件，以及本公司自行生产的构件，均由公司下属车队负责运输保证及时将各种材料成品检验装箱后运输。由物资部安排专人押运。同时保证相关资料随货同行。3.6 材料入库前按设计要求对其规格、材质、型号进行核对进行严格检查，包括外观检查、合格证明书或质保书查验、保质期查验以及外包装查验，必须均有交接制度。3.7 材料、构件入库后进行标识和分类摆放及管理，材料出库必须检验和办理领用手续。3.8露天堆放的材料必须用雨布遮挡严实，避免日晒雨淋。材料堆放要整齐、并挂上标识牌（三）构件样板制作确认安排第三章 主要施工工艺方案1. 金属屋面施工流程图（框图重新做）（序号重排）工作面交接定位放线钢构件放线檩条安装风井龙骨安装天沟安装格栅钢构件安装格栅钢构件喷涂 T码安装泛水板安装保温棉铺设风井附件安装直立锁边系统屋面安装整体检查交工验收5.2 主分项的施工方法、工艺、顺序、工艺及安装方法5.2.1各部分的施工工序、工艺及安装方案项目的整体施工顺序为：屋面作法基本类同，其主要施工的内容有屋面系统、天沟、悬挑格栅,铝板侧檐等的施工工序、工艺及安装。5.2.2直立锁边屋面系统的施工安装方法5.2.2.1主要施工顺序屋面系统：施工放线镀锌C檩条安装底板安装型檩条安装铝合金T码的安装保温隔热材料的安装附件的制作安装面板的制作安装泛水板制作安装。自动开启安装天窗安装：施工放线安装斜撑支座斜撑安装工字钢安装矩形钢格栅格栅钢构件涂饰：钢基材前处理非喷涂面保护封闭底漆钢基材找平封闭底漆氟碳面漆一涂氟碳面漆二涂修缮清理5.2 主分项的施工方法、工艺、顺序、工艺及安装方法5.2.1各部分的施工工序、工艺及安装方案项目的施工顺序附后表工艺及安装方案为：资格赛馆、决赛馆及连廊三部分屋面作法基本类同，因此不一一叙述，针对资格赛馆的全部和其他不同之处加以叙述。本工程主要施工的内容有屋面系统、天沟、自动天窗、电动百叶、铝板侧檐等的施工工序、工艺及安装。采用经纬仪等仪器依据土建单位提供控制轴线（点），控制标高点的位置、数据对屋面的轴线位置、跨距、局部节点标高进行测量，作为屋面檩条等结构的施工依据，满足屋面板安装对檩条、天沟、檐口板等的质量要求保证金属屋面施工进度和质量。测量顺序先整体后局部，先控制后碎部的顺序。5.2.3连接板和檩条安装方法连接板和檩条安装顺序：连接板放线焊接连接板檩条安装连接板与檩条焊接5.2.3.1连接板安装方法连接板放线要求固定在钢构上并焊接，檩条焊接固定在连接板上，必须克服安装线下垂的误差（L/1000）。连接板安装先放线，检查合格后，焊接连接板。连接板与檩条顶面的角度应为直角，保证檩条安装后顶面在屋面剖面的斜线上，即连接板应在屋面斜线的法线方向上。连接板定位后，其与檩条表面的夹角要保证为90度，正负1度，位置偏差在5mm内。在焊接过程中要采取减小变形的措施，先对称点焊，检查连接板的角度，合格后再焊接，不合格的要校正角度。点焊要牢固。焊条直径为3.2mm，焊条型号为E4303。焊接时电流要适当，焊缝成形后不能出现气孔和裂纹，也不能出现咬边和焊瘤，焊缝尺寸应达到设计要求，焊波应均匀，焊缝成型应美观。5.2.4檩条安装方法5.2.4.1垂直运输檩条吊装机械利用现场塔吊，对于不在塔吊回转半径内的檩条，可以选用吊车成捆的吊到屋面上，并放置稳定，然后由施工人员抬到安装位置安装。为提高安装速度，采用一钩多吊的方法来提高工作效率。考虑现场的具体情况，可充分利用塔吊吊装连接板和檩条及其他辅材。这样能加快施工进度，减少施工人员在屋面上的水平转运距离，减少安全隐患，利于成品的保护。5.2.4.2安装方法本工程所有檩条采用焊接连接，在焊接之前应检查正在安装的檩条顶面是否与已安装的相邻檩条顶面平齐，如不平应作调整。相邻檩条顶面高差在2mm以内时方可焊接。在安装时应尽量将两相邻檩条顶面调成一致。5.2.5防腐处理因檩条、连接板为镀锌构件，焊接时破坏了镀锌层，所以焊接后应对焊缝及其四周进行防腐处理。防腐材料选用防锈漆或富锌漆，要求涂刷两道。防腐前清除干净焊缝表面的药皮和污物。3.1铺钢丝网铺钢丝网是顺序：两块钢丝网之间搭接搭接在檩条之上细铁丝捆绑钢丝网铺设时通过专业工具张紧，相邻两块钢丝网之间搭接50mm，并用细铁丝间隔400mm捆扎。钢丝网接头部位必须搭接在檩条上方，纵向搭接长度至少为100mm，并用细铁丝间隔400mm捆好。5.2.3 . 彩色钢底板施工工艺5.2.3.1 彩色钢板通过卷材压型机压制成V125型的压型钢板，根据板长、用量进行生产加工。为减轻工地仓储压力，根据施工进度调运。5.2.3.2 压型钢板通过报验合格后利用现场塔吊吊至屋面工作平台之上，必须分开摆放，以避免屋面局部荷载过大 ，采取人工搬运的方式就径安装。5.2.3.3 通过经纬仪等测绘仪器，在钢结构上放出基准线和施工线，核准后，严格按施工线安装。用自攻螺丝将彩色压型钢板固定在屋面檩条下平面，固定间距为檩条部位每波波谷固定，同时保证自攻钉的间距及直线性。底板与檩条的连接固定应锚固可靠.每件底板间纵向搭接长度，因考虑到不作为防水作用，所以搭接量定为100mm。且必须搭接在檩条部位。5.2.3.4 彩色压型钢板的横向搭接按为一波，搭接必须考虑到接缝的缝隙安装过程中必须保证切割准确、无毛刺，全部安装完毕、验收合格后将板面的透明保护膜去掉。5.2.4 型檩条的施工用经纬仪将轴线引测到底板上，根据设计要求安装型檩条。型檩条间距1500mm,檐口部位1100mm。直线性和平整度20米以下为L/1000，20米以上误差20mm5.2.4 高强铝合金支座施工高强铝合金支座施工顺序：用经纬仪将轴线引测到型檩条上，作为“T”码安装的纵向控制线。“T”码的方向和檩条垂直。第一列“T”码位置要多次复核，以后的“T”码位置用特殊标尺确定“T”码沿板长方向的位置要保证在檩条顶面中心，“T”码的数量多少决定着屋面板的抗风能力，所以“T”码沿板长方向的排数严格按图纸设计。5.2.4.2安装“T”码本工程T码用4枚5X13铝铆钉固定，不出现歪斜。安装“T”码时，其下面的隔热垫必须同时安装，每钻完一个孔，立即拉一颗铝铆钉。5.2.4.3复查“T”码位置用目测的方法检查每一列“T”码是否在一条直线上，如发现有较大偏差的“T”码，在屋面板安装前一定要纠正，直至满足板材安装的“T”码如出现较大偏差，屋面板安装咬边后，会影响屋面板的自由伸缩，严重时板肋因面板反复运动作用下磨穿。5.2.5 带铝箔保温棉的施工5.2.5.1 在彩色钢底板上铺设保温棉铝箔面朝下（根据底板是否穿孔调整），必须满铺不得漏铺或少铺，铝合金支座、檩条部位及收边收口部位须辅设严密，同时注意保证外观成型。5.2.5.2 保温棉应错缝铺设错缝长度100mm。将两块保温棉板接缝处裁成相对应的台阶状，再合拢。5.2.5.3 对于受污染、受潮缺损的保温棉，禁止使用。确保施工的质量5.2.6 天沟托架的施工5.2.6.1 将合格的材料通过树切割机或等离子切割机切割，为保护镀锌层及保证加工的精密度，不得采用电焊、气割裁切。5.2.6.2 严格按图纸要求进行放线，必须保证放线的质量，用线弹出施工线位。5.2.6.3 焊缝成形良好，无夹渣等现象，验收合格后刷防锈漆和银灰漆。5.2.6.4 按照经纬仪等仪器测出的施工线安装，同时必须克服因焊接而产生的变形。先对称点焊，检查各构件的位置及天沟的尺寸，合格后再焊接，不合格的要校正角度。点焊要牢固。焊条直径为3.2mm，焊条型号为E4303。焊接时电流要适当，焊缝成形后不能出现气孔和裂纹，也不能出现咬边和焊瘤，焊缝尺寸应达到设计要求，焊波应均匀，焊缝成型应美观5.2.7 本工程采用不锈钢天沟，天沟材料为304不锈钢板.5.2.7.1不锈钢水槽板必须采用氩弧焊接工艺，两段天沟之间的连接方式为双面焊接。5.2.7.2根据屋面排水方式，每15米加装倒“”型伸缩缝，防止因板的热胀冷缩而变形、拉裂。5.2.7.3不锈钢水槽板面平整无渗水、积水等现象。5.2.7.4 不锈钢角码的一边将不锈钢水槽侧立面上部扣住，另一边通过自攻钉固定在水槽侧托架顶面，间距600mm。即保证了水槽侧边的直线性，又不影响水槽伸缩。5.2.7.5 安装好的水槽板表面无裂纹，无轻微的压过划痕等缺陷。板面整洁。将验收后的水槽的保护膜撕去。八、虹吸排水系统的安装通常按照屋面雨水斗 支管 水平管 立管 出户畅通试验闭水试验的顺序进行施工。基本上是按照图纸进行预制，然后再使用管箍进行连接。在安装好悬吊装置以后，把水平管道吊装在上边固定。屋面虹吸排水系统管件采用HDPE，在管道系统安装以前，按照设计位置把固定系统安装好。对于钢结构，可以采用螺栓连接或者焊接或抱箍连接固定；：在安装时必须考虑温差所产生长度变化安装伸缩节。5.2.8 金属银灰色氟碳漆铝、锰、镁合金屋面板的施工工艺金属银灰色氟碳漆铝、锰、镁合金屋面板的施工顺序：放设面板端定位线施工人员将面板抬到安装位置天窗附件的安装焊接安装端部面板下的泡沫塑料封条面板边修剪5.2.8.1放线在“T”码安装质量得到严格控制的条件下，只需放设面板端定位线，一般以面板出天沟的距离为控制线，板伸入天沟的长度以略大于设计为宜，以便于剪装。5.2.8.2就位施工人员将面板抬到安装位置，就位时先对板端控制线，然后将搭接边用力压入前一块板的搭接边。检查搭接边是否能够紧密接合，如不能应找出问题及早处理。5.2.8.3附件的安装焊接 根据施工图纸加工屋面天窗的铝板附件，采用氩弧焊机将天窗附件之间、天窗附件与屋面板之间进行满焊，焊接工艺采用单面施焊双面成型的工艺。本项工作为整体屋面的重点也是最薄弱的环节，因此我司特别调用五名经德国正式培训取得相应特种证书的技术工进行施工。本工程中的铝焊接指的是铝板封口焊接、铝板与泛水的焊接和泛水与泛水的焊接。A先将咬完边的板肋切成约45度斜角，然后用大力钳将其夹扁，使其咬合在一起。B在铝板与泛水及泛水与泛水焊接部位的正下方，安装了沿焊缝通长Z型支撑。C焊缝质量要求。焊缝外观：焊波均匀、焊缝光滑流畅、焊缝宽度适宜、无焊瘤、无咬边；焊缝内在质量：无夹渣、无裂纹、无气孔。铝焊缝防水是本工程屋面防水的关键，因此应加强对焊缝质量的控制。D焊缝面漆。本工程面板为PVDF表面处理，焊接会对PVDF造成破坏，因此，焊接完后，采用双组份常温PVDF喷涂。5.2.8.4咬边面板位置调整好后，安装端部面板下的泡沫塑料封条，然后进行咬边。要求咬过的边连续、平整，不能出现扭曲和裂口。在咬边机前进的过程中，其前方1m范围内必须用力使搭接边接合紧密。对本工程而言，咬边的质量关键在于在咬边过程中是否用强力使搭接边紧密接合。当天就位的面板必须完成咬边，保证夜晚来风时板不会被吹坏或刮走。5.2.8.5板边修剪修剪檐口和天沟处的板边，修剪后应保证屋面板伸入天沟的长度与设计的尺寸一致，这样可以有效防止雨水在风的作用下不会吹入屋面夹层中。折边的原则为水流入天沟处折边向下，否则折边向上。折边时不可用力过猛，应均匀用力，折边的角度应保持一致。5.2.9采光天窗铝型材、玻璃的施工工艺采光天窗铝型材、聚碳酸酯板的施工顺序：铝型材框架、聚碳酸酯板内预制加工并运输到场检查确认钢结构的安装质量在钢结构上弹线定位将预制好的铝型材玻璃框架安装就位在钢结构上，用铝压条固定在玻璃缝隙间填充泡沫棒清理玻璃缝隙并打胶5.2.9.1采光天窗的钢骨架必须焊接牢固，尺寸准确，安装质量符合设计要求，因此在安装天窗钢结构时，应先在横梁上划出采光天窗的分格尺寸，以分格尺寸安装天窗。5.2.9.2下料要准确，型材搭接时必须连接牢固，接触严密以防止渗漏。特别是屋面与天窗交接部位的防水应精心施工好。5.2.9.3 天窗玻璃进场时采用玻璃吸盘进行卸货、搬运时玻璃呈立面状态，存放时需使用专用铁架。并注意稳妥，轻抬轻放。露天存放需覆盖雨布。5.2.9.4 天窗玻璃安装时要注意平稳就位，发现有裂纹的玻璃要及时更换禁止使用。5.2.9.5 打胶时需彻底清除玻璃缝隙内及各注胶面的污物，以确保天窗密封良好，打胶时注意保护玻璃的清洁随时清理污染物，避免影响光洁度。放线：根据天窗背后骨架分格图，确定轴线基准点，然后分别弹出钢骨架分格线，5.2.9.6玻璃天窗构件加工制作1） 铝型材下料（1） 玻璃天窗结构杆件下料零件图下料前应进行校正调整。（2） 下料严格按零件图中的各项技术指标及尺寸的含义。（3） 认真核对型材代号及断面行状。（4） 操作过程中注意保护型材,防止表面擦伤、碰坏。（5） 下料后的半成品要合理堆放,注明所用工程名称、零件图号、长度、数量等。2） 机械加工（1） 玻璃天窗结构杆件的孔位允许偏差为正负0.5mm。（2） 孔距允许偏差为正负0.5mm.沉头螺钉的沉孔尺寸偏差应符合现行国家标准沉头螺钉用沉孔GB1522的规定。（3） 圆柱头，螺栓的沉孔尺寸偏差应符合现行国家标准圆柱头、螺栓用沉孔GB1523的规定。（4） 严格按零件图尺寸加工，开机前必须认真看懂、理解零件图中的各项技术指标及尺寸的含义，认真核对零件代号、断面行状、零件长度、数量，有疑问时，及时向有关部门反映。（5） 根据加工零件的各项技术指标、加工精度，合理选用刀具、模具及设备，确保零件加工精度。（6） 根据加工要求准确画线定位，加工出的第一件零件应复查各项技术指标是否与图纸一致，加工过程中也要反复抽查。加工过程中注意保护。3） 铝框装配。（1） 根据图纸核实型材的品种、规格、断面及数量是否与图纸相符。（2） 构件组框应在专用的工作台上进行，进行组装，构件的连接应牢固，且满足偏差正负0.5mm要求。（3） 构件按图纸要求装配好配件，进行组装，构件的连接应牢固，且满足偏差要求。（4） 各构件连接处的缝隙应进行密封处理；组角时，要求角内腔面应填注少量的硅胶。（5） 装配过程中应注意保护铝框， 防止划伤；装配后的铝框要合理堆放，防止变形，并做好标记，注明所用工程名称、零件图号、数量等。4） 注胶（1） 注胶处基材的清洁。A、 所有与注胶处有关的施工表面都必须清洗，保持清洁、无灰、无污、无油、干燥。注胶处基材的清洁，对于非油性污染物，通常采用异丙醇溶剂（50%异丙醇：水=1：1）；B、 对于油污污染物，通常采用二甲苯溶剂。清洁用布应采用干净、柔软、不脱毛的白色或原色棉布。C、 清洁时必须将清洁剂倒在清洁布上，不得将布蘸入盛放清洁剂得容器中，以免造成整个溶剂污染。D、 清洁时，采用两次擦工艺进行清洁，即用带溶剂得布顺一方向擦拭后，用另一块干净得干布在溶剂挥发前擦去未挥发得溶剂、松散物、尘埃、油渍和其他污物，第二块布脏后应立即更换。E、 清洁后，已清洁的部分决不允许再与手或其他污染源接触，否则要重新清洁，特别是在搬运、移动和粘贴双面胶条时一定注意。同时，清洁后得基材要求必须在1530分钟内进行注胶，采用双组份注胶机注胶。否则要进行第二次清洁。（2） 双面胶条的粘贴。A、 双面胶条粘贴的施工环境应保持清洁、无灰、无污，粘贴前应按设计要求核对双面胶条的规格、厚度，双面胶条的厚度一般比注胶胶缝厚度大1mm，这是因为玻璃放上后，双面胶条要被压缩10%。B、 按设计图纸确认铝框的尺寸无误后，按图纸要求在铝框上正确位置粘贴双面胶条，粘贴时，铝框的位置最好用专用夹具固定。C、 粘贴双面胶条时，应使胶条保持直线，用力下按胶条紧粘铝框，但手不可触及铝型材的沾胶面；在放上玻璃之前，不要撕掉胶条的隔离纸，以防止胶条的另一沾胶面被污染。D、 按设计图纸确认铝框的尺寸形状与玻璃的尺寸无误后，将玻璃放到胶条上一次成功定位，不得来回移动玻璃。E、 玻璃与铝框的定位误差应小于1。0 mm,放玻璃时，注意玻璃镀膜面的位置是否按设计要求正确放置。F、 玻璃固定好后，及时将铝框一玻璃组件移至注胶间，并对其形状尺寸进行最后的校正；摆放时应保证玻璃面的平整，不得有玻璃弯曲现象。（3） 注胶。A、 玻璃天窗的结构胶，注胶要按顺序进行，以排走注胶空隙内的空气；B、 注胶枪枪嘴应插入适当深度，使密封胶连续均匀、饱满的注入到注胶空隙内，不允许出现气泡；C、 注胶后要用刮刀压平、刮去多余的密封胶，并休整其外露表面，使表面平整光滑，缝内无气泡；压平和休整的工作必须在所允许的施工时间内进行，一般在1020min以内。D、 对注胶和刮胶过程中可能导致玻璃后铝框污染的部位，应贴基粘胶带进行保护；刮胶完成后应立即将纸基粘胶带除去。（4） 静置与养护。A、 完胶的玻璃组件应及时移至静置场静置养护，静置养护场地要求：温度为530相对湿度为35%75%、无油污、无大量灰尘，否则会影响结构密封胶的固化效果。玻璃面积2m2每堆放不得超过12块。3、玻璃天窗安装施工（1） 测量放线.A、 根据天窗分格大样图和土建单位给出的标高控制点、进出口线及轴线位置，采用重锤、钢丝线、测量器具及水平仪等测量工具在主体机构上测出天窗平面、立柱、分格及转角基准线，并用经纬仪进行校正、复测。B、 天窗分格轴线的测量放线应与主题结构测量放线相配合，水平标高要遂层从地面引上，以免误差累积。C、 质量检验人员应及时对测量放线情况进行，并将其检查情况填入记录表。D、 在测量放线的同时，应对预埋件的偏差进行检验，其上、下、左、右偏差值不应超过45，超差的预埋件必须进行适当的处理后方可进行安装施工。E、 质量检验人员应对预埋件的偏差情况进行抽样检查,抽检数量应为天窗预埋件总数量的5%以上且不少于5件.（2） 放线定位。A、 根据土建单位提供的中心线及标高控制点进行。先弹出竖向杆件的位置，然后再将竖向杆件的锚固点确定。再将横向杆件弹到竖向杆件上。（3） 竖框安装 施工安装要点A、 立柱安装前应认真核对立柱的规格、尺寸、数量、编号是否与施工图纸相一致；施工人员必须进行有关高空作业的培训，并取得上岗证，方可进入施工现场施工。B、 应将竖框先与连接件连接,然后连接件再与主体预埋件连接,并进行调整和固定竖框,安装标高偏差不应大于3mm,轴线前后偏差不应大于2mm，左右偏差不应大于3mm同时注意误差不得累积，且开启天窗处为正公差。C、 相邻竖框安装标高偏差不应大于3mm，同层竖框的最大标高偏差不应大于3mm，相邻竖框的距离偏差不应大于2mm。竖框与连接件（支座）接触之间一定要加防腐隔离垫片。D、 竖框按偏差要求初步定位后，应进行自检，对不合格的应进行校正修正。E、 玻璃天窗竖框安装就位、调整后应及时固定。F、 玻璃天窗安装的临时螺栓等在构件安装、就位、调整、固定后应及时拆除。G、 焊接场地必须采取防火、防爆安全措施后，方可进行操作。 避雷设施 在安装竖框的同时应按设计要求进行防雷体系的可靠连接；均压环应与主体结构避雷系统相连接，预埋件与均压环通过截面积不小于48mm2的扁钢连接。 圆钢与扁钢与预埋件、均压环进行搭接焊接，焊缝长度不小于75mm（4） 横梁安装 横梁一般为水平构件,是分段在立柱中嵌入连接. 当安装完一层高度时,应进行检查、调整、校正、固定，使其符合质量要求。 横梁安装定位后，应进行自检，抽检合格后才能进行下道工序。（5） 天窗组件安装A、 玻璃窗在安装前应对玻璃及四周的铝框进行必要的清洁，保证嵌缝耐候胶能可靠粘结。B、 安装前玻璃的镀膜面应粘贴保护膜加以保护，交工前再全部揭去。C、 玻璃的品种、规格与色彩应与设计要求相符，整幅天窗玻璃的色泽均匀。D、 玻璃的镀膜面应朝相室内方向；E、 玻璃框在安装时应注意保护，避免碰撞、损伤或跌落。F、 天窗组装允许偏差及检验方法应符合建筑幕墙JG3035中的有关规定。G、 分格玻璃拼缝应竖直横平，缝宽均匀，并符合设计及偏差要求。（6） 密封处理 玻璃或玻璃组件安装完毕后，必须及时用中性耐候密封胶嵌缝，予以密封，保证玻璃天窗的汽密性和水密性。 中性耐候硅酮密封胶的施工必须严格按工艺规范执行，施工前应对施工区域进行清洁，应保证缝内无水、油渍、铁锈、水泥沙浆、灰尘等杂物；才可用甲苯，丙酮或甲基二乙酮作清洁剂。 中性耐候硅酮密封胶的施工厚度应大于3.5mm,施工宽度不应小于施工厚度的2倍.注胶后应将胶缝表面刮平,去掉多余的密封胶.中性 耐候硅酮密封胶在缝内应形成相对两面粘贴,不得三面粘贴,较深密封槽口底部应采用聚乙烯发泡材料填充.（7） 保护和清洁 施工中的天窗应采用适当的措施加以保护,防止发生碰撞、污染、变形、变色及排水管堵塞等现象。 施工中，对天窗及天窗构件表面装饰造成影响的粘附物要及时清除，恢复原状及原貌。 玻璃天窗工程安装完成后，应指定清扫方案，防止天窗表面污染和发生异常。5.2.10 自动开启天窗施工自动开启天窗电路系统施工顺序：安装天窗电动螺旋推杆安装电路控制箱连接电动推杆与控制箱的电路调试。5.2.10.1开启天窗线路采用的材料需符合设计图纸的要求和施工规范，线管之间连接紧密，接地电阻符合规范要求，管口位置设置正确，成型良好。布线完成后需对线路进行连通测试，以确保天窗正常运行。5.2.10.2采光天窗电动杆的安装位置必须满足设计规定。5.2.10.3 自动开启天窗开启必须灵活，各天窗联动装置必须可靠，天窗开启同步外檐板的施工工艺1） 单层铝板加工：单层铝板按现场分格尺寸，四边折边。而折边连接处用角码固定。单层铝板大于1.5m2,用铝板加强筋加强；单层铝板的加强筋的固定采用在铝板上用种钉固定螺栓，加强筋采用螺栓固定。铝板加工完成经检查合格后，送喷涂厂喷涂，然后送工地安装。2） 安装施工 （1） 放线：先弹出铝板骨架的位置，通过放线保证骨架施工的准确性。（2） 骨架安装：横竖骨架焊接固定。骨架预先进行防腐处理，安装骨架位置要准确，焊接要牢固。安装后全面检查中心线，表面标高等。（3） 单层铝板的安装：将已喷涂单层铝板用螺丝拧到铝板骨架上，板与板之间的间隙为16mm，用泡沫条衬垫间隙，然后注中性硅酮耐候胶。单层铝板安装完毕后，要进行清理，清洁。5.2.12遮阳百页施工工艺遮阳百页施工顺序：安装前准备检查采光天窗安装质量测量采光天窗的结构尺寸安装铝型材百页固定件铝型材百页就位安装铝型材百页缝隙打胶密封。5.2.12.1 铝型材百页固定件安装时，必须准确定位，每个点位的误差在5mm。5.2.12.2 铝型材百页安装时要注意轻抬轻放，以防止因力度大使型材产生扭曲变形。5.2.12.3 铝型材百页缝隙间要填塞泡沫棒，并充填饱满，打胶厚度保持在胶缝宽度的1/
