排水渠综合项目施工专项方案.doc

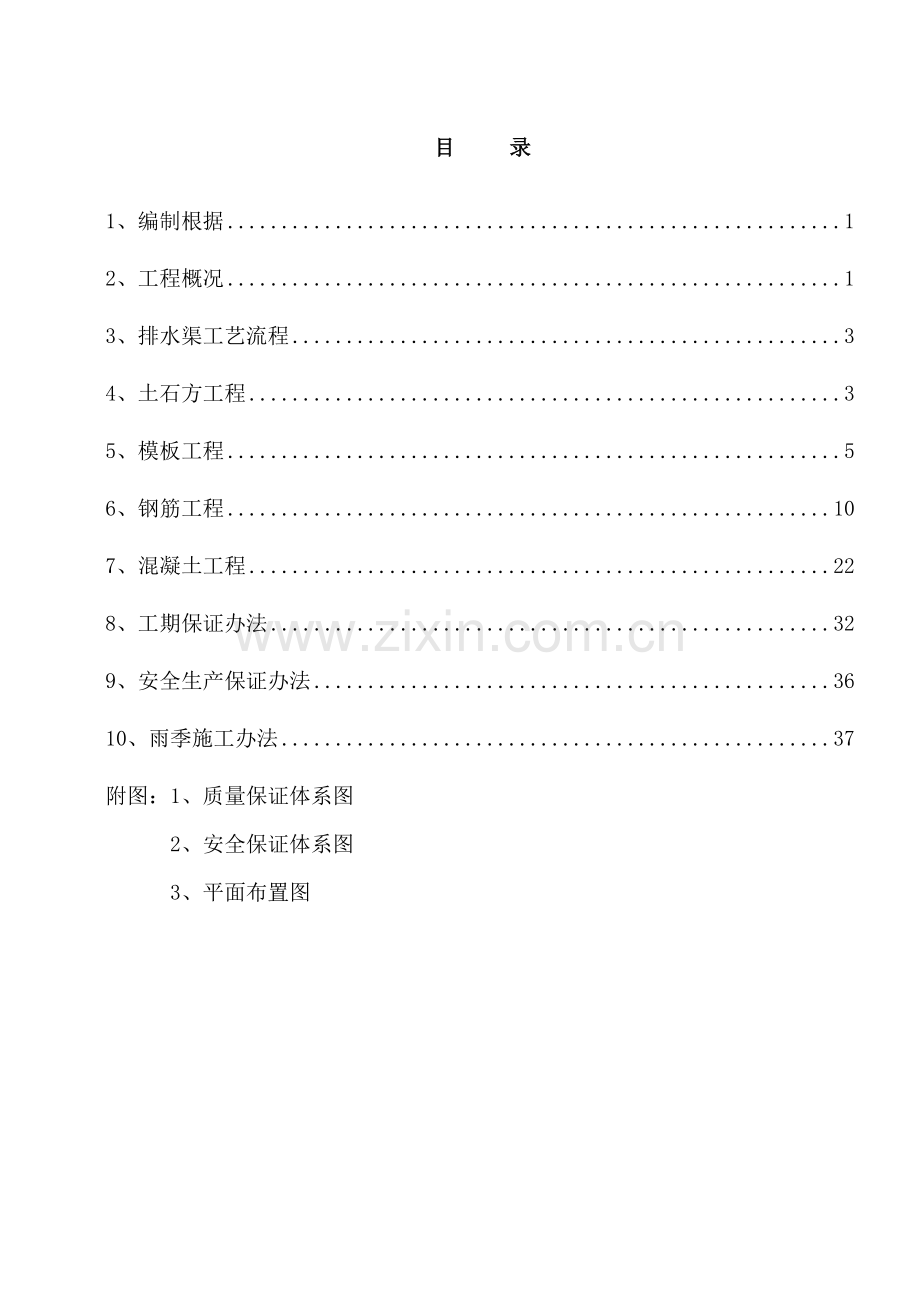

目 录1、编制根据12、工程概况13、排水渠工艺流程34、土石方工程35、模板工程56、钢筋工程107、混凝土工程228、工期保证办法329、安全生产保证办法3610、雨季施工办法37附图：1、质量保证体系图 2、安全保证体系图 3、平面布置图排水渠施工方案1、编制根据1.1忠县移民生态工业园排水暗渠工程施工图纸1.2防洪原则（GB5020-94）1.3都市防洪工程设计规范（CJJ50-92）1.4公路路基设计规范（JTGD30-）1.5水工混凝土构造设计规范（SL/T191-96）1.6给排水工程构筑物设计规范（GB50069-）1.7建筑地基解决技术规范（JGJ79）1.8渠道防渗工程技术规程（SL18）1.9水工建筑物抗震设计规范（SL203-97）1.10混凝土机构工程施工及验收规范（GB5204-）1.11室外排水设计规范（GB50014-）1.12给排水工程管道构造设计规范（GB50332-）1.13给排水工程埋地矩形管管道构造设计规范（CECS145-）2、工程概况 2.1工程概述本工程为忠县移民生态园工业园开发区旁生态农业园排洪暗渠，工程位于工业园A27地块绿化带内，起于忠乌路周家大院东侧排水明渠过忠乌路处现状桥涵洞，沿主二路东北侧绿化带内往西北，穿过主三路，止于周家桥排水涵洞，排水渠桩号K0+0.000-K0+291，排水暗渠服务面积为52409m2，排水区域规划为农业生态开发园。排水暗渠为钢筋混凝土构造，尺寸规格为(内口尺寸)2.5米2.5米，4米2.5米，底板厚度为300，侧壁厚度为300，顶板厚度为300，排水渠检查井为钢筋混凝土检查井二个，检查井设立塑钢爬梯。伸缩缝每3040米设立一道(下设钢筋混凝土垫块)，伸缩缝处设立不锈止水带，留有施工缝时按规定设立止水板，水渠侧壁和检查井侧壁设立预留管道，钢混凝土强度级别为C30/S6，垫层C15，钢筋重要规格型号为6.5、12、16、22。2.2机械设备及劳动力安排依照工程总体施工布置和排水工程构造设计特点，本着高质、高速圆满完毕本合同段排水工程施工任务，拟安排我公司具备较强施工能力和丰富施工经验排水工程队承担排水工程施工任务。施工机械及小型设备重要有挖掘机、凿岩机、装载机、自卸车、洒水车、压路机、推土机、打夯机、钢筋切断机、弯曲机、电焊机、调直机、混凝土振捣器、柴油发电机、混凝土汽车泵、钢筋运送车、三轮车。排水渠工程工期安排6月30日9月30日工程施工高峰期人数安排至85人施工设现场管理人员5人，下设重要施工班组有钢筋班，木工班，混凝土班、土方队等。现场劳动力配备状况表工种混凝土工木工钢筋工土方开挖及回填电焊工机械操作工其她数量102020202 310 2.3工期筹划安排排水渠工程工期安排7月20日10月19日依照施工总体筹划规定，结合我单位既有施工设备和施工力量，我项目部组织2个施工队进行流水施工组织作业。第一段K0+0.00-K0+150土方开挖-7-20-8-30排水渠混凝土构造-9-1-10-10土方回填-10-10-10-15第二段K0+150-K0+291土方开挖-7-20-8-30排水渠混凝土构造-9-1-10-10土方回填-10-10-10-153、排水渠工艺流程土方开挖验槽验线土石方开挖排水渠垫层排水渠钢筋绑扎排水渠模板安装排水渠混凝土浇筑模板拆除检查井钢筋绑扎检查井模板安装检查井混凝土浇筑检查井模板拆除排水渠主体验收隐蔽土方回填。排水渠土石方开挖完毕经关于部门验收合格后进行混凝土垫层浇筑和排水渠主体施工。排水渠施工每道工序必要经监理工程师验收合格后方可进行下道工序施工。4、土石方开挖4.1开挖坡度拟定依照地基勘探报告，基槽土方边坡为杂填土、重粉质粘土、粉质粘土、中风化砂岩。基槽深度在3米以上，考虑到施工现场局部为回填土，按1：1放坡，同步对高边坡采用卸载。基槽石方采用机械凿打，机械凿打到离设计地面200mm时，采用人工清底，保证设计底高程及基槽平整度。4.2分层开挖基坑底标高不一，机械开挖采用先整片挖至平均标高，然后再挖个别较深部位。开挖分二步开挖，并修筑1015坡道，以便挖土及运送车辆进出。基坑边角部位，机械开挖不到之处，应用人工配合清坡，将松土清至机械作业半径范畴内，再用机械掏取运走。在开挖过程中，应随时检查槽壁和边坡状态。及时做好边坡加固。机械施工挖不到土方，如：条基、柱基及边角处应配合人工随时进行挖掘，并用手推车把土方运到机械挖到地方，以便及时挖走。4.3修帮、清底在距槽底设计标高500槽帮处，抄出水平线，钉上小木橛，然后用人工将暂留土层挖走。同步由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，拟定槽宽原则。开挖基坑（槽）土方，在暂时存土地点一定留足回填需用好土，多余土方应一次运走，避免二次运送。土石方方开挖禁止超挖，在挖最后一层时预留20cm厚土石层人工随机械清挖，防止扰动地基底。在距基坑底50cm以内时，测量放线人员应配合抄出距坑底30cm水平线；自坑边20cm处每隔2-3m，在坑内钉水平标高控制桩，挂水平线，用尺或事先量好30cm原则尺杆，随时检查基底标高，最后由两端轴线（中心线）引桩拉通线，检查距槽边尺寸，据此修整槽帮，最后清理槽底土方，修底铲平。开挖完后在距基坑右边1500mm处开挖10001500排水沟，在基坑右侧（40米/段）搭设钢管脚手架爬梯，以供人员上下基坑使用。4.4基槽验收基坑开挖至设计标高后，汇同勘察、设计、监理单位验槽，验槽合格后方可进行下一道工序。5、模板工程5.1材料规定 本工程模板采用1200240018mm木胶板进行拼装，保证混凝土外观和质量，支撑采用48钢管加木方（100*50），侧壁穿墙螺栓选用以10（中间加遇水膨胀止水环）用蝴蝶卡加固，对拉螺栓400，伸缩缝防水构造处加设不锈钢止水带。5.2 模板安装应满足下列规定：5.2.1 模板接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；5.2.2 对清水混凝土工程，应使用能达到设计效果模板。5.2.3无论是采用何种材料制作模板，其接缝都应保证不漏浆。木模板浇水湿润有助于接缝闭合而不致漏浆，但因浇水湿润后膨胀，木模板安装时接缝不适当过于严密。模板内部和与混凝土接触面应清理干净，以避免夹渣等缺陷。5.3模板配备筹划 模板配备筹划一览表分部工程详细各施工部位单位（）雨水排水渠侧壁1500顶板4005.4配备机具及人员规定拟用机具一览表设备名称型号数量（台）吊车25T1手电锯3005圆盘锯2手提电钻JIZC204本模板工程运送采用机械进行运送，人工现场拼装。施工过程控制5.5顶板模板5.5.1 顶板模板采用定型木胶板(18厚)，铺设在50X100方木上。木方搁置在脚手架上，间距为200mm。脚手架立杆横杆间距为1m，剪刀撑每4m设立两道，定型模板规格尺寸要符合间距，或恰当调节间距适应模板尺寸。5.5.2顶板模板安装时，先在侧壁模板两侧板外侧弹水平线，水平线标高应为水平板底标高减去平板模板厚度及方木高度，然后按水平均线钉上托木，托木上口与水平线相齐。最后在方木上铺钉平板模板。为以便拆除，只在模板端部或接头处钉牢，中间尽量少钉。如用定型模板块则铺在方木上面即可。5.6侧壁墙模板 5.6.1侧板采用50X100木胶板横拼，而水渠内侧板及顶模板则用长条板横拼以利于拆模后搬运，横档用50100方木间距为200mm立放，钢管用48钢管双管水平间距500mm一道，在双管间用10钢筋螺杆纵横间距为500，底板第一道间距300mm,套上“蝴蝶扣”夹紧。在内侧设立斜撑和平撑，保证模板整体稳定性。 5.6.2墙模板安装时，依照边线先立一侧模板，暂时用支撑撑住，用线锤校正模板垂直，然后装牵杠，再用斜撑固定。大块侧模组拼时，上下竖向拼缝要互相错开，先立两端，后立中间某些。 5.6.3 待钢筋绑扎后，按同样办法安装另一侧模板及斜撑等。 5.6.4为了保证侧壁墙厚度对的，在两侧模板之间可用小方木撑头(小方木长度等于墙厚)，防水混凝土墙要加止水板(片)撑头。小方木要随着浇筑混凝土逐个取出。为了防止浇筑混凝土墙身鼓涨，可用直径10螺栓拉结两侧模板，间距500mm。螺栓要纵横排列。5.7质量控制5.7.1对模板在使用过程中保护必要贯彻到各木工班，安装过程中浮现各种质量问题，及时报告主管工程师；为了增长模板周转使用率，主管施工员有责任监督木工班对模板安装使用，项目材料员必要及时跟踪周转材使用状况，严格周转材管理，并向项目部经理负责。 5.7.2模板安装完毕后，为保证位置对的，必要对其平面位置、平整度、墙壁垂直度、顶部标高、节点联系及纵横向稳定性进行自检，合格后方可报监理工程师抽检，监理工程师承认后方能浇筑。混凝土浇筑时，发现模板有超过容许偏差值也许及时纠正。现浇构造模板安装容许偏差及检查办法项 目容许偏差（mm）检查办法轴线位置5钢尺检查底模上表面标高5水准仪或拉线、钢尺检查截面内部尺寸基 础10钢尺检查柱、墙、梁+4， -5钢尺检查层高垂直度不不不大于5m6经纬仪或吊线、钢尺检查不不大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度32m靠尺和塞尺检查 注：检查轴线位置时，应沿纵、横两个方向量测，并取其中较大值。5.8应注意质量问题及防止办法5.8.1梁、板模板容易产生问题 板底不平，侧面鼓出，板下中部下挠。5.8.2防止办法 （1）板模板应通过设计拟定龙骨、支柱尺寸及间距，使模板支撑系统有足够强度及刚度，防止浇混凝土时模板变形。模板支柱底部应（2）支在坚实地面上，垫通长脚手板防止支柱下沉，依照状况模板应按设计规定起拱，防止挠度过大。顶板模板上口应有钢管6米一道锁紧，防止排水渠上口变形，影响混凝土外观。5.8.3侧壁墙模板容易产生问题墙体模板拼接不严，缝子过大导致跑浆。5.8.4防止办法模板应依照墙体高度和厚度通过设计拟定纵横龙骨尺寸及间距，墙体支撑办法。模板上口应设拉结，防止上口尺寸偏大。5.9、模板拆除模板应优先考虑整体拆除，便于整体转移后，重复进行整体安装，不易过早拆模、混凝土强度局限性而导致混凝土构造构件沉降变形、缺棱掉角、开裂、甚至塌陷状况时有发生。底模拆除时混凝土强度规定 构件类型 构件跨度(m)达到设计混凝土立方体抗压强度原则值百分率(%) 板2 50 2,8 75 8 100梁、拱、壳 8 75 8 100悬臂构件 - 1005.9.1墙模板拆除：先拆除穿墙螺栓等附件，再拆除斜拉杆或斜撑，用撬棍轻轻撬动模板，使模板离开墙体，即可或把模板吊运走。侧壁墙模扳拆除时混凝土强度必要超过1MPa时，方可拆除。5.9.2操作人员站在已拆除空隙，拆去近旁余下支柱使其龙骨自由坠落。5.9.3将模板卸下，等该段模板所有脱模后，集中运出，集中堆放。5.9.4拆下模板应及时清理粘连物，拆下支撑件及时集中收集管理。5.9.5拆下钢管、扣件、蝴蝶卡、木方、模板分别统一堆放以便下一段使用。5.10、成品保护5.10.1吊运、安装模板时应轻起轻放，不准碰撞，防止模板损坏或变形。5.10.2拆模时不得用大锤硬砸或撬棍硬撬，以免损伤混凝土表面和楞角。5.10.3拆下模板应及时清理修整并涂刷隔离剂。5.10.4木胶板在使用过程中必要加强管理，禁止用于垫脚铺路，按施工总表面布置图分区堆放整洁。5.11、安全规定 5.11.1模板支撑不得使用腐朽、扭裂、劈裂材料。顶撑要垂直，底端严整坚实，并加垫木。木楔要钉牢，并用横顺拉杆和剪刀撑拉牢。5.11.2支模应按工序进行，模板没有固定前，不得进行下道工序。禁止运用拉杆、支撑攀登上下。5.11.3拆除模板应经施工技术人员批准。操作时应按顺序分段进行，禁止猛撬、硬砸或大面积撬落和拉倒。工完前，不得留下松动和悬挂模板拆下模板应及时运送到指定地点集中堆放，防止钉子扎脚。5.11.4施工现场脚手架、防护设施、安全标志和警告牌，不得擅自拆动。需要拆动，要经工地施工负责人批准。5.11.5深基坑作业衣着要灵便，禁止穿硬底和带钉易滑鞋。5.11.6工作前，必要检查机械工具，确认完好后方可使用。施工机械和电气设备不得带病运转和超负荷作业，发现不正常状况应及时报告施工员。5.11.7木模制作施工机械应在工作前认真检查，圆盘锯锯片不得有裂口，螺丝应上紧。操作时要戴防护镜，且站在锯片一侧，禁止站在与锯片同始终线上，手臂不得跨越锯片，进料必要紧贴靠山，不得用力过猛，过硬节要慢推，接料距锯片15cm，且不得用手硬拉，超过锯片半径木料，禁止上锯。6、钢筋工程6.1构造配筋状况本工程排水渠重要钢筋直径12mm、16mm、22mm6.1.1钢筋直径d10mm采用HPB235及钢筋（以表达）fy=210N/mm2钢筋直径d12mm采用HRB335及钢筋（以表达）fy=300N/mm26.1.2吊环采用HPB235级钢筋（不得冷加工）6.1.3钢筋需作现场代换时，必要遵守如下原则并经设计人员批准：等强度代换，钢筋之间净距必要满足规范规定，用高强度钢筋代替低强度钢筋时，除满足等强度规定外，尚应满足钢筋最大间距至少根数之规定。6.1.4钢筋连（焊）接钢筋连接采用搭接和单面搭接焊和闪光对焊等,不不大于20mm钢筋采用机械连接，搭接长度及焊接均应符合规范及设计规定。6.1.5钢筋锚固与搭接钢筋锚固与搭接环境类别钢筋符号钢筋直径混凝土强度级别C20C25C30光圆钢筋HPB235d25mm31d27d24d带肋普通钢筋HRB335d25mm38d33d30dd25mm42d37d33d注:1、光圆钢筋其末端应做180度弯钩，弯后平直长度不应不大于3d，但做受压钢筋时可不做弯钩2、纵向受压钢筋锚固长度不应不大于表中规定受拉钢筋锚固长度0.7倍6.2、钢筋采购与检查6.2.1钢筋采购、堆放（1）钢筋先按照图纸和规范规定抽出钢筋用量，分出规格和型号，提出材料筹划，报由项目部物资部负责采购并运送施工现场。（2）钢筋应平直、无损伤、表面不得有裂纹、油污、颗粒状或老锈。（3）钢筋应有出厂质量证明书或实验报告单一式两份，随料到达。质量证明书须加盖材料专用章。材料员收到后，验收货与证与否符合，符合时，则在质量证明书右上角，写明进货时间和数量，作原材料登记台帐，然后交资料员存档。（4）钢筋要架空堆放，设立300高240墙每4米一道，在钢筋堆放处设立状态标记牌，表白钢筋所处状态（待检、合格、不合格）。在已加工好钢筋处设立标牌，阐明：钢筋种类、使用部位、加工简图、数量等。雨天需加盖苫布防雨。6.2.2钢筋检查（1）热轧钢筋力学性能品种牌号屈服点S（MPa）抗拉强度S（MPa）伸长率（%）冷弯实验外形强度级别代号不不大于弯曲角度弯心直径光圆HPB235Q23523537025180d螺纹HRB33520MnSi335490161803d螺纹HRB40020MnSi400570141803d（2）热轧钢筋化学成分品种牌号化 学 成 分外形强度级别代号CSiMnVPS不不不大于光圆HPB235Q2350.14-0.220.12-0.30.3-0.650.0450.050螺纹HRB33520MnSi0.17-0.250.4-0.81.20-1.600.0450.045螺纹HRB40020MnSi0.17-0.250.2-0.81.20-1.600.04-0.126.2.3取样办法每批由同一牌号、同一炉批号、同一规格、同一交货状态钢筋构成，重量不不不大于60t，取样1组。热轧带肋钢筋取样数量和取样办法检查项目取样数量（每批）取样办法抗拉2根任取2根钢筋切取500，离端部50cm冷弯2根任取2根钢筋切取300，离端部50cm热轧、光圆钢筋任意抽取四盘，每盘截取1根，共3根，试件在每盘钢筋距端头不不大于2m处截取。6.2.4见证取样送样钢筋取样和送样，要有监理公司监理人员在场，填好委托单和见证记录，然后监理人员跟随实验员到有资格实验室去送试，见证取样数量不少于30%。6.2.5试样鉴定在拉力实验中，如有一根达不到屈服点、抗拉强度和伸长率这三者中任一项规定值，应从同一批中重新取双倍试样复试。如仍有一根达不到规定值，则无论这个指标在第一次实验中与否合格，该批钢筋鉴定为不合格品。6.3、钢筋加工排水工程排水渠施工设1个钢筋场,钢筋场位于K0+220处，钢筋加工好后由车辆运往施工现场安装。6.3.1钢筋加工机具设备序号机械名称型号单位数量1钢筋切断机GQ-40台22钢筋弯曲机GW-40台23对焊机WN1-150台24电动无齿锯台25调直机台26电焊机BX1-500台26.3.2钢筋配料、下料配料根据：构造设计总阐明，构造施工图，混凝土工程施工验收规范，钢筋应符合砼构造施工图平面整体表达办法制图规则和构造详图11G101规定。配料办法：按照各构件详细配筋、跨度、截面和构件之间互有关系来拟定钢筋接头位置、下料长度、钢筋排放。配料单必要经工长和技术人员审核后，进行钢筋下料和成型。6.3.3钢筋加工（1）钢筋表面清洁。（2）钢筋下料长度和加工形状必要严格按加工料表加工。（3）加工好钢筋用钢筋运料车配合人工倒运至施工现场。（4）钢筋按部位、分构件分别码放，钢筋上挂牌，牌上写明规格、部位、数量、长度等。（5）钢筋切断依照原料长度，将同规格钢筋依照不同长度，进行长短搭配，先断长料，后断短料，减少损耗。断料应避免用短尺量长料，防止量料中合计误差。钢筋切断采用切断机。钢筋断口不得有马蹄形或起弯现象，保证钢筋长度精确。6.3.4钢筋弯曲（1）钢筋弯曲前要划线，对各类型弯曲钢筋都要先弯一根，检查其弯曲质量与否与设计规定相符，通过调节后，再进行成批生产。（2）钢筋弯曲采用弯曲机。（3）级钢筋末端要作弯钩180,平直长度为3倍钢筋直径（3d）。（4）按照抗震规定，箍筋弯钩为135，弯钩直段长度10d。箍筋成型时以内边尺寸来计算，若以外边尺寸来计算，则要加上2倍箍筋直径。（5）级钢筋末端需作90或135弯折时，弯曲直径（D）不适当不大于钢筋直径（d）4倍，平直某些长度按设计规定拟定。（6）弯起钢筋中间部位弯折处弯曲直径（D）不应不大于钢筋直径（d）5倍。（7）箍筋、受力筋等要制作专用模具。6.3.5所有钢筋加工后来，要码放整洁，规整，成行成列，按图编号。6.4、钢筋连接6.4.1钢筋接头形式钢筋按规范规定采用搭接、单面搭接焊和机械连接等形式。6.4.2钢筋接头位置同一构件相邻纵向受力钢筋绑扎搭接接头和焊接接头宜互相错开，纵向受力钢筋绑扎搭接接头连接区段长度为1.3L1（L1为搭接长度，下同）凡搭接接头中点位于该连接区段长度搭接接头均属于同一连接区段。同一连接区段内纵向钢筋搭接接头面积百分率为该区段内有搭接接头纵向受力钢筋截面面积与所有纵向受力钢筋截面面积比值。钢筋搭接长度按下值搭接长度L1表搭接接头面积百分率(%)2550L1（mm）1.2la1.4la接头距钢筋弯折处距离要不不大于10d，且不在构件最大弯矩处。6.4.3钢筋闪光对焊连接（1）、施工准备：设备在操作前检修完好，保证正常运营，并符合安全规定，操作人员必要要持证上岗，钢筋焊口要平口、清洁、无油污杂质，对焊机容量、电压要符合规定。（2）、对焊工艺注意事项：操作人员应注意严格按照规范操作，依照钢筋种类和规定选取参数，对焊前应注意清除钢筋端头约150范畴铁锈污泥等，防止夹具和钢筋接触不良而引起“打火”。钢筋端头有弯曲应调直及切除，焊接完毕，应保持接头红色变为黑色才干松开夹具，平稳取出钢筋，以免引起接头弯曲，不同直径钢筋对焊，其两截面之比不适当不不大于1。5倍，焊接场区、地应有防风、防雨办法。（3）、质量规定：外观检查：接头处应密闭完好，并有恰当而均匀镦粗变形，接头处钢筋表面，应没有明显烧伤，接头处如发生弯折，其角度不适当不不大于4，接头处如发生偏心，其轴线偏移不适当不不大于0。1d(d为钢筋直径)并不得不不大于2，机械性能实验：对抗拉强度实验，三个试件抗拉强度均不得低于该钢筋级别规定数值，同步，应有两个试件断在焊缝以外，并呈塑性断裂特性，对冷弯实验，试件在取规定弯心直径状况下，弯90度时接头处影响区外侧不得浮现不不大于0。15横向裂纹。6.4.3钢筋单面搭接焊连接钢筋单面搭接焊焊缝长度为不得不大于10d,焊缝长度和高度符合规范规定，焊缝表面应平顺、无裂纹、夹渣等现象，在同条件下完毕并经外观检查合格300个接头切取3个试件做拉伸实验。6.5、钢筋绑扎6.5.1钢筋绑扎前工作（1）弹线，涉及轴线、墙壁边线、检查井位置、预留管道位置、雨水连通管位置、伸缩缝位置；（2）检查钢筋与否偏位，小偏位时按1:6（即1m高度内水平调节6cm）对钢筋进行矫正；（3）检查接头错开状况与否符合设计和规范；（4）检查钢筋接头质量；（5）检查钢筋污物清理状况；（6）检查混凝土顶面浮浆与否都已清除到露出石子；（7）高处作业搭设工人操作平台。6.5.2底板钢筋绑扎（1）按弹出钢筋位置线，一方面按图纸规定，分清下层钢筋哪个方向钢筋在下面，哪个方向钢筋在上面，然后按钢筋位置线进行铺设，钢筋绑扎采用22#绑丝双股进行绑扎。（2）按钢筋分档位置线绑扎底板下层钢筋，接头位置必要错开，检查无误后，摆放钢筋马凳支撑，钢筋马凳纵向间距1米，呈一字形横向布置，钢筋直径16，马凳支腿为丁字形，马凳坐落在下层钢筋网下筋上。马凳高度=底板厚度上下钢筋保护层底板下层钢筋网上下筋直径底板上层钢筋网上筋与下筋直径之和。（如下图）长1000mm长250mm（3）绑扎底板上层钢筋，上下接头互相错开，按线绑扎墙壁插筋，插筋下部亦用水平筋绑扎牢固，保证钢筋不移位。钢筋绑扎好后随后垫好大理石垫块或塑料成品垫块，按每1m距离梅花型摆放。保证混凝土保护层厚度，待钢筋隐检合格后，方可浇筑混凝土，注意钢筋。（4）钢筋绑扎时，接近外围两行相交点每点都绑扎，中某些相交点可相隔交错绑扎，双向受力钢筋必要将钢筋交叉点所有绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，但必要保证钢筋不移位。6.5.3墙体钢筋绑扎（1）工艺流程立2-4根竖筋与搭接钢筋绑牢有暗柱时先绑柱钢筋绑竖向梯子筋画水平钢筋间距绑定位横筋绑别的横、竖钢筋绑拉接筋（2）在底板混凝土上弹出墙身及伸缩缝位置线，将所有预留钢筋或插筋清理干净，依照所弹墙位线调节理直，钢筋调节弯曲角度不不不大于1：6（即1m高度范畴内调节6cm），如果偏差较大，应加绑附加筋。（3）搭接钢筋时，在钢筋搭接范畴中间和两端用绑丝绑扎牢固。（4）墙体竖向钢筋离墙边50mm，水平钢筋离板面25mm。（5）墙外侧水平横筋绑在连墙主筋外侧，满足锚固长度规定。（6）绑扎丝头一律向墙内，不得朝外。（7）合模后，对伸出竖向钢筋进行修整，要在搭接处绑一道横筋定位，浇筑混凝土时专人看守，浇筑后再次调节，以保证钢筋位置精确。（8）钢筋内外皮用塑料卡作保护层。6.5.4在浇筑混凝土之前，必要保护成型钢筋，防止其变形、走位，混凝土浇筑时专人看守钢筋，以免跑位。6.5.5顶板钢筋绑扎（1）工艺流程清理模板模板上画线绑板下层受力筋预留洞口绑上层钢筋（2）清扫模板上刨花、碎木等杂物。用粉笔在模板上画好主筋、分布筋间距。（3）按画好间距，先摆放受力主筋，后摆放分布筋，预留孔等要及时配合安装。（4）对于板厚不一致顶板，要先绑扎标高低钢筋，再绑扎标高高钢筋。（5）绑扎用八字扣，钢筋交点均要绑扎。（6）在主筋下垫塑料垫块做保护层。（7）楼板上负筋立钩必要向下，不得平躺，设立钢筋马凳；楼板下铁一律向上弯钩，不得平躺。（8）双向板筋交叉点都要用绑丝绑牢，不能绑花扣，不能缺扣、松扣。（9）对于甩出检查井竖向钢筋，用定距框来防止其变形、走位。（10）板上检查井孔洞应预留并插筋，按照设计图纸。（11）顶板上层钢筋搭在钢筋马凳上，马凳腿放在下层钢筋上。马凳纵向间距1米，呈一字形布置横向布置，钢筋直径12。马凳高度=板厚度上下钢筋保护层底板下层钢筋网上下筋直径底板上层钢筋网上筋与下筋直径之和。6.5.6钢筋补强加固墙壁、伸缩缝及顶板洞口处钢筋按图纸规定进行加固，必要符合规范和设计规定6.6、钢筋保护层与污水接触受污水影响渠(井）壁、隔墙（板）及底板上层钢筋35mm；与水接触渠(井）壁及底板上层钢筋35mm,梁柱35mm；底板下层钢筋40mm;其她部位30mm，钢筋保护层底板、顶板采用钢筋塑料专用垫块，墙壁采用塑料卡环。6.7、成品保护办法6.7.1为了防止钢筋偏移、倾斜，绑扎完毕后，用20钢筋在梁两侧和梁端绑扎十字支撑，以增长钢筋骨架整体刚度。6.7.2在浇筑楼板混凝土时，应在过道上铺铁板或木板，防止踩蹋钢筋。6.7.3在浇筑梁板时，派专人看守，发现钢筋位移及时调节。6.7.4支模板时，不得将支模顶撑焊在受力主筋上。6.8、质量预控点6.8.1板筋绑扎，花扣不符规范，缺扣、松扣。6.8.2在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范畴，防止绑扎接头内混入对焊接头。6.8.3接头未绑三道扣。6.8.4绑扎接头与焊接头未错开。6.8.5洞口漏掉加强筋，加强筋斜加，增长钢筋层数，增长钢筋浇筑混凝土困难。 6.8.6浇筑混凝土前检查钢筋位置与否对的，振捣混凝土时防止碰动钢筋，浇完混凝土后及时修整甩筋位置，防止柱筋、墙筋位移。6.8.7钢筋工程质量检查原则: （1）、依照设计图纸检查依照钢号、直径、根数、间距与否对的;特别要注意检查负筋位置。 （2）、检查依照接头位置及搭接长度与否符合规定。 （3）、检查砼保护层与否符合规定。 （4）、检查钢筋绑扎与否牢固，有无松动变形现象。 （5）、钢筋表面不容许有油污、漆污和颗粒状(片状)铁。6.8.8钢筋工程每道工序在隐蔽前必要自检并由监理工程师检查验收合格后方可进行下道工序。6.9、钢筋安装容许偏差钢筋安装位置容许偏差和检查办法项 目容许偏差(mm)检查办法绑扎钢筋网长、宽 10钢尺检查网眼尺寸 20钢尺量持续三当，取最大值绑扎钢筋骨架长 10钢尺检查宽、高 5钢尺检查受力钢筋间 距 10钢尺量两端、中间各一点，排 距 5 取最大值保护层厚度基 础 10钢尺检查柱、梁 5钢尺检查板、墙、壳 3钢尺检查绑扎箍筋、横向钢筋间距 20钢尺量连接三档，取最大值钢筋弯起点位置 20钢尺检查预埋件中心线位置 5钢尺检查水平高差+3，0钢尺和塞尺检查6.10、钢筋工程安全办法6.10.1电焊工、机械工等特殊工种必要持证上岗，禁止无证人员操作。6.10.2用吊车吊放钢筋时，禁止长短混吊，禁止搭载重物和超载作业。起吊时吊物要捆扎牢固。6.10.3配电箱、电焊机等用电设施必要有防漏电保护装置，禁止非电工接线，设备检修时必要先切断电源，机械浮现故障时，必要由主管人员检修。6.10.4进入施工现场必要戴好安全帽，施工现场内禁止烟火。6.10.5雨雪过后，由于钢筋表面较滑，禁止施工人员在构件边沿行走。6.10.6检查井墙壁钢筋绑扎时必要搭设作业平台，系好安全带，安全带要上系下用。6.10.7氧气、乙炔要远离火源，同步保证氧气、乙炔间距及火源间距符合安全规定。6.10.8施工作业人员必要服从安全员管理。违章作业时，安全员有权制止或强制停工整治。6.11、环保与文明施工办法6.11.1、现场钢筋按规格、类别摆放整洁并挂标记牌。6.11.2、为减少工地周边居民噪声污染，堆料场钢筋由施工班组按筹划将钢筋运至施工作业面，尽量减少噪声污染。6.11.3、随时收集加工后钢筋头，并运至现场设立废物暂时存场。7、混凝土工程7.1施工准备7.1.1浇筑混凝土层段模板、钢筋、预埋钢管、插筋等所有安装完毕，检查和控制模板、钢筋、保护层等尺寸、规格、数量和位置，其偏差值应符合混凝土构造工程施工及验收规范（GB50204）规定。检查模板支撑稳定性以及接缝密合状况，浇筑前应将模板内垃圾、泥土等杂物及钢筋上油污清除干净，并检查钢筋混凝土垫块或塑料卡与否垫好，墙壁模板应在清除杂物及积水后再封闭。并办完隐、预检手续。7.1.2水泥、砂、石、掺合料及外加剂等经检查符合原则规定，搅拌站实验室已下达混凝土配合比告知单。7.1.3振捣器等机具经检查试运转正常。7.1.4检查安全设施、劳力配备与否妥当，能否满足浇筑速度规定。7.1.5混凝土施工依照施工方案对操作班组进行全面施工技术交底。7.1.6施工技术人员熟悉图纸，理解设计意图，编制施工进度筹划。7.1.7完毕施工技术方案及安全技术交底工作。7.1.8浇筑混凝土前，预先与搅拌站办理商品混凝土委托及申请，委托单内容涉及：混凝土强度级别、方量、坍落度、初凝终凝时间、与否加抗冻剂以及浇筑时间等。7.1.9施工现场道路必要畅通，保证混凝土车辆正常通行。7.1.10机具和人员准备施工前，一切施工用机具、人员准备充分。机具备：尖锹、平锹、混凝土溜槽、混凝土料斗、插入式振捣棒、木抹子、铁抹子、铝合金长刮杠、汽车泵、吊车。所有机具均应在浇筑混凝土迈进行检查，同步配备专职技工，随时检修。准备浇筑时工程部要向本地供电部门理解与否有停电筹划，准备备用发电机，以防浮现意外施工缝机械设备数量表序号设备名称型号单位数量备注1汽车泵47米台12混凝土地泵HBT80台1依照混凝土浇筑需要3混凝土振捣棒30、50台2/34平板震动器台25发电机100kw台16吊车25T台1依照混凝土浇筑需要排水渠混凝土施工劳动力组织序号工种人数1混凝土工102养护工23架子工85力工108测量放线29电工17.2混凝土生产、运送7.2.1混凝土重要强度级别为垫层C15，侧壁、底板、顶板为防水混凝土C30/S6，检查井C30/S6。7.2.2砼配制宜优先采用以自然级配粗骨料，细骨料以中粗砂为宜。应严格掌握各种原材料配合比，其重量容许差按现行施工规范执行。7.2.3本工程构造混凝土均采用商品混凝土搅拌站提供泵送混凝土。商品混凝土进入现场，应依照搅拌站提供数据，对塌落度、和易性、配合比进行复验无误后方可使用。混凝土搅拌站应提供混凝土配合比、原材料合格证、开盘鉴定、商品混凝土合格证等资料 。7.2.4由于本工程使用预拌商品混凝土，场外运送采用混凝土搅拌运送车，由搅拌站运至现场，搅拌站距现场约25公里，控制好到达工地时间。7.2.5混凝土搅拌运送车装料前,必要将拌筒内积水倒净；运送途中,禁止往拌筒内加水；在运送途中，拌筒要以4.51.5r/min速度慢速转动。7.2.6混凝土搅拌车到达率必要保证每台汽车泵泵至少有一台搅拌车等待浇筑，现场与搅拌站必要保持密切联系，随时依照进度及道路状况调节车辆密度，并设专人管理指挥，以免车辆互相拥挤堵塞，切不可浮现因交通问题产生施工缝。7.3混凝土浇筑7.3.1本工程混凝土浇筑采用3次浇筑，底板浇筑1次，墙壁、顶板浇筑一次检查井浇筑一次。7.3.2浇注前先对支架、模板、进行检查，模板内杂物、积水应清理干净，模板如有缝隙必要填塞严密。7.3.3混凝土浇注持续进行，因故间断时，其间断时间应不大于前层混凝土初凝时间。7.3.4、混凝土应持续进行，当必要间歇时，其间歇时间宜缩短，并应在前层砼凝结之前，将次层混凝土浇筑完。如因运送浇筑等因素间歇时间过长应留施工缝。7.3.5、施工缝解决：在施工缝继续浇筑时，依照混凝土施工及验收规范应符合如下规范：（1）已浇筑混凝土，其抗压强度不应不大于1.2k/mm.（2）在已硬化混凝土表面上，应清除水泥薄膜、松动石子以及软弱混凝土层，并充分润湿和冲洗干净，不得有积水。（3）浇筑混凝土前，宜先在施工缝铺一层与混凝土内成分相似水泥砂浆。（4）混凝土应仔细捣实，使其新旧混凝土紧密结合。7.3.6、混凝土浇筑层厚度必要符合混凝土施工及严守规范规定。7.3.7、混凝土浇筑后振捣是用各种振捣器使混凝土受振，把混凝土内部空气排挤出去，让沙子布满振石子间空隙，水泥浆布满沙子间空隙。7.3.8混凝土振捣采用插入式振捣，移动不超过振捣器作用半径1.5倍，振捣器禁止触碰模板，振捣器使用有专人负责，振捣器应快插慢拔，禁止长时间在一种地方振捣。7.3.9、标高控制：在混凝土浇筑前，在模板上46m抄一种标高控制点，严格控制混凝土构造标高。7.3.10、在浇筑过程中采用随时进行标高复试，发既有高差时，加料或括平。7.3.11、砼底板、顶板表面要做到“三压三平：一方
