施工组织设计-某银行大厦续建装修施工组织设计.pdf

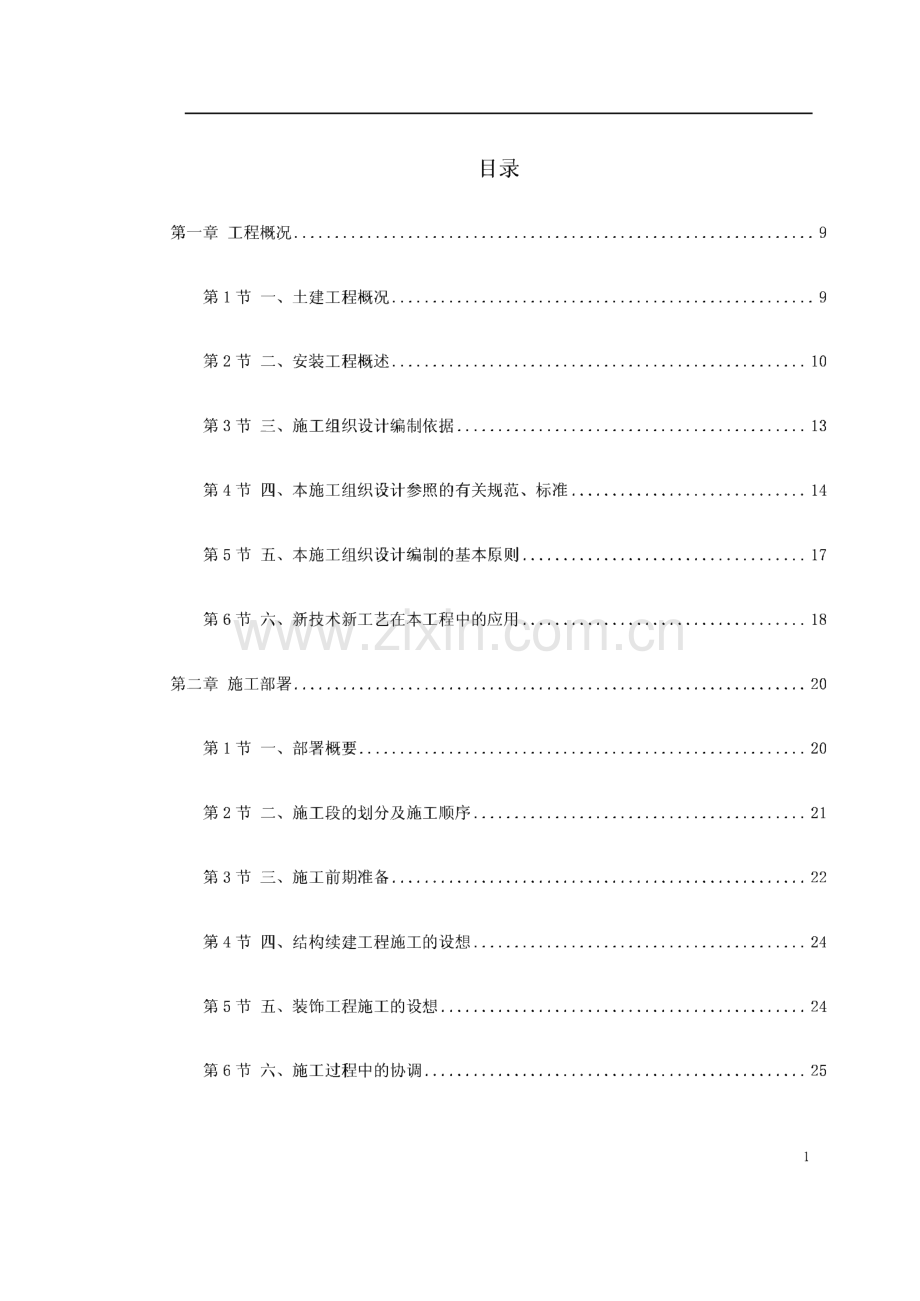

目录第一章工程概况.9第1节一、土建工程概况.9第2节二、安装工程概述.10第3节三、施工组织设计编制依据.13第4节四、本施工组织设计参照的有关规范、标准.14第5节五、本施工组织设计编制的基本原则.17第6节六、新技术新工艺在本工程中的应用.18第二章施工部署.20第1节一、部署概要.20第2节二、施工段的划分及施工顺序.21第3节三、施工前期准备.22第4节四、结构续建工程施工的设想.24第5节五、装饰工程施工的设想.24第6节六、施工过程中的协调.251第三章施工总平面布置.25第1节一、总平面布置原则.26第2节二、场地排水和施工道路.27第3节三、施工现场用水管线布设.27第4节四、施工现场用电布设.31第5节五、临时设施布置.34第6节六、大型施工机械的布置.37第7节七、施工现场形象的总体设计.37第四章现场管理机构设置和主要管理人员的配置计划.39第1节一、本工程项目组织机构.39第2节二、项目管理措施.40第五章施工总进度计划.49第1节、投标总工期.49第2节二、施工进度网络计划.50第3节三、工期目标节点安排.502第六章施工总资源计划.51第1节一、劳动力用量计划.51第2节二、机械设备进出场计划.52第3节三、周转材料供应计划.52第4节四、主要材料供应计划.53第七章施工关键部位的技术措施.54第1节一、测量专项方案.54第2节二、柱、梁板、墙的外观保证.57第3节三、幕墙工程.59第八章主要分部分项工程的施工方案.63第1节一、地下室续建工程.63第2节二、主体结构续建工程.68第3节三、外架及脚手架工程.99第4节四、砌筑工程.103第5节五、装饰工程.1073第6节六、玻璃幕墙工程.150第7节七、给排水系统.163第8节 八、暖通空调系统.187第9节 九、电气系统.210第10节十、消防系统.237第11节H一、智能化系统.253第12节 十二、施工常见问题及预防处理专项措施.283第九章季节性施工技术措施.294第1节一、夏季施工技术组织措施.294第2节二、雨期施工技术组织措施.296第3节三、冬季施工技术组织措施.299第十章工期保证措施.304第1节、影响工期节点的主耍因素.304第2节二、建立完善的计划保证体系.305第3节三、技术工艺的保障.3074第4节四、资金的保障.308第5节五、劳动力、物资的保障.308第6节六、总包保障.308第十一章质量保证措施及奖罚承诺.310第1节一、质量保证措施.310第2节二、质量奖罚承诺.339第十二章环境保护管理措施.339第1节一、工作目标.339第2节二、组织管理.340第3节三、工作制度.340第4节四、管理规定.341第十三章信息化施工措施.344第1节、硬件设施建设.344第2节二、网络建设.345第3节三、软件系统配备.3465第4节四、组织机构.346第十四章工程服务.347第1节一、工程服务计划.347第2节二、工程服务组织.347第3节三、工程服务承诺.348第4节四、工程服务措施.349第十五章安全生产管理及保证措施.349第1节一、管理目标.349第2节二、实施措施.353第十六章文明施工管理及实施措施.363第1节一、管理目标.363第2节二、实施措施.363第3节三、保证措施.367第十七章现场消防管理措施.368第1节一、组织管理.3686第2节二、火源管理.369第3节三、电气防火管理.371第4节四、易燃易爆物品防火管理.372第5节五、临时设施及宿舍防火管理.373第6节六、消防器材配置与管理.374第十八章施工过程中交通运输组织方案.376第1节一、编制材料设备进场计划.376第2节二、交通、运输方案的组织原则.376第3节三、组织措施.377第十九章与相关单位管理配合措施.378第1节一、概述.378第2节二、与业主协调配合措施.378第3节三、与监理协调配合措施.379第4节四、与设计方协调配合措施.379第5节五、与质监站协调配合措施.38078第一章工程概况第1节一、土建工程概况工程名称*大厦续建装修工程建设单位中国*银行宁波市分行设计单位宁波市*设计研究院施工范围1、按原结构图重新建模，并根据新的建筑图作相应修改部分的建筑工程2、梁、板、柱的结构加固结构类型现浇钢筋混凝土框架筒体结构建筑高度110m建筑面积38576.95m2用地面积5000m2建筑层数主楼地上29层，裙房5层，地下2层基础形式原结构基础采用桩径800钻孔灌注桩地坪进口高级木地板、高档地砖、防水地砖、花岗石、水泥砂浆地面内墙面石材、涂料外墙铝合金挂板、玻璃幕墙、干挂花岗岩9墙体构造加气混凝土砌块地理位置宁波市江东区中山东路与彩虹北路交叉口东南侧质量要求国家验收规范一次性合格工期要求310日历天第2节二、安装工程概述1、给排水系统：1.1水源：本工程给水水源为城市自来水，给水由市政管网两路进入室外环网，并分两路进入 地下蓄水池，供楼内生活和消防用水。1.2本工程的水量和水压由市政供水管网统一供给。各单体的给水系统供水方式均为下行上给 式，淋浴间的热水由电热水器制备，给水预留热水器接头。1.3 本工程采用污废合流式排水系统，排水经化粪池处理后汇入市政排水管网。室内排水系统 在公共卫生间内设环行通气管，在每个空调机房和新风机房内设置排水漏。地下部分的污水汇 集至集水坑，用潜水泵提升排出室外。1.4 管材：室内生活给水管道采用钢管，焊接。室外给水管道采用球墨给水铸铁管，承插连接,10石棉水泥接口。给水立管，横支管采用钢塑复合管。室内重力排水管道采用芯层发泡带内螺纹 滑道的UP V C塑料排水管，粘接；压力排水管道和雨水管道采用机制离心铸铁管，法兰连接。室外排水管道采用高密度聚乙烯双壁波纹管，管箍连接。消火栓管道采用镀锌钢管，焊接；自 动喷水灭火系统管道采用热浸镀锌钢管，DN 100mm时采用丝扣连接，DN皂100mm时采用卡箍 或法兰连接。2、暖通空调系统：2.1 通风系统：地下室设有1个排风系统；卫生间、淋浴间、变压器室、设备用房、仓库等 设排风系统。2.2 空调系统：2.2.1主楼、裙楼：采用变冷媒多联机商用空调热泵系统。2.3管材：不燃型铝箔一酚醛泡沫 夹芯复合风管，风管厚度20mm。风管及地下室排烟风管采用不燃玻璃钢制作，排风系统风管 采用金属软管。冷冻水管保温采用UP V C加难燃型橡塑管材壳，保温层厚度10mm。3、电气3.1本工程电气包括变配电、电力、动力控制、电气照明和建筑物防雷接地、火灾自动报警及 联动控制、综合布线、有线电视、楼宇自控、广播等系统。113.2其中消防用电设备、应急、疏散指示灯、弱电机房等为一级负荷，生活泵、客房、排污泵为二级负荷，其余为三级荷载。3.3防雷接地：利用基础作接地极，接地电阻小于或等于1欧姆，并作总等电位连接，接地系 统为TN-S系统。4、消防系统：4.1消防水：本工程消防以一类，中危险级作防火设计，消防设计水量分别为：室外消火栓用 水量为30L/S,室内消火栓用水量为40L/S,主楼喷淋系统用水量为24L/so主楼喷淋系统用 水量为30L/S。消防电梯井底设排水坑一个，潜水泵两台水泵启闭由集水坑内水位控制。1.消火栓系统：消火栓见平面布置，楼面各点保证2支DN 65水枪同时到达。一支DN 25到达供 工作人员使用，消火栓栓口压力超过50m水柱处设减压消火栓，室外设水泵接合器三套。屋顶 设20m成品消防水箱一只。地下室设498M消防水池一座。设消防气压供水设备一套（包括消防 泵，稳压泵，气压罐）。火灾时消防水泵自动投入工作。消防水池和消防水箱设水位指示装置各 套。消火栓管道布置成环网，并以阀门分隔。2.楼内喷淋系统：建筑内设喷淋喷头全方位保护。设喷淋供水采用气压供水设备一套（包括消 防泵，稳压泵，气压罐）。喷淋配水管出口压力超过50m水柱处，均设置减压阀。喷淋系统内 12设水力报警阀，水力警铃，压力开关，水流指示器等。喷淋系统控制阀采用信号蝶阀。3.建筑内配电房等场所设IG541气体灭火系统，由消防专业厂家供货，作深度设计，并负责调 试。4.2本工程在大厦一层设消防控制中心。消防用电采用单独的供电回路，其配电设备有明显标 志。设有火灾应急照明、火灾自动报警装置、应急广播、手动报警等系统。4.3防排烟系统：采用机械排烟，排烟量为300000m3/h,设有五个排烟系统；一层部分由外窗的房间采用自然 排烟；内区其他房间采用密闭防烟。第3节三、施工组织设计编制依据1、*大厦续建装修工程招标文件及招标答疑。2、*大厦续建装修工程初步设计说明书、设计图纸。3、国家现行法律法规，包括：中华人民共和国建筑法、中华人民共和国招标投标法、建设T程质量管理条例以及其它国家、省市有关法律、法规.4、国家现行的有关技术标准、施工及验收规范、工程质量评定标准及省市有关规定。135、国家现行的有关建设工程施工现场管理规定、安全技术规范与操作规程，省市有关安全、文明、消防等规定。第4节四、本施工组织设计参照的有关规范、标准1、土建工程参照的有关规范、标准1.1工程测量规范GB50026-931.2地下工程防水技术规范GBJ108-87（1998年版）1.3地下防水工程施工及验收规范GBJ208-831.4砌体工程施工及验收规范GB50203-981.5混凝土结构工程施工及验收规范GB50204-921.6钢筋焊接及验收规程JGJ18-961.7屋面工程技术规范GB50207-941.8 建筑装饰工程施工及验收规范JGJ73911.9 建筑地面丁程施丁及验收规范GB50209-951.10 建筑安装工程质量检验评定统一标准GBJ300-88141.11 建筑工程质量检验评定标准GBJ301-881.12 建筑变形测量规程JGJ/T8 971.13工程网络计划技术规程JGJ/T121991.14 建筑安装工程安全技术规程1.15 建筑安装工人安全技术操作规程80建劳字第24号1.16施工现场临时用电安全技术操作规程JGJ4620051.17 建筑施工高处作业安全技术规范JGJ80911.18 龙门架及井架物料提升机安全技术规范JGJ88 921.19 建筑机械使用安全技术规程JGJ33-861.20建筑施工安全检查标准JGJ59992、机电安装工程参照的有关规范、标准2.1建筑工程施工质量验收统一标准GB50300-20012.2机械设备安装工程施工及验收规范（通用规范）GB50231-982.3给水排水管道工程施工及验收规范GB50268-972.4建筑给水排水及采暖工程施工质量验收规范GB50242-2002152.5 自动喷水灭火系统施工及验收规范GB50261-962.6 建筑排水硬聚氯乙烯管道工程技术规程CJJ/29-982.7 建筑给水硬聚氯乙烯管道工程技术规程DBJ/CT504-992.8现场设备工业管道焊接工程施工及验收规范GB50236-982.9通风与空调工程施工质量验收规范GB50243-20022.10压缩机、风机、泵安装工程施工及验收规范GB50275-982.11建筑电气工程施工质量验收规范GB50303-20022.12 电气装置安装工程接地装置施工及验收规范GB50169-922.13 电气装置安装工程旋转电机施工及验收规范GB50170-922.14电气装置安装工程电缆线路施工及验收规范GB50168-922.15 电气装置安装工程低压电气施工及验收规范GB50254-962.16 电气装置安装工程1KV以下配线工程施工及验收规范GB50258-962.17 电气装置安装工程电气照明装置施工及验收规范GB50259-962.18 电气装置安装工程Ikv及以下配线工程施工及验收规范GB50258-962.19 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92162.20 电气装置安装工程电力变压器施工及验收规范GBJ148-902.21 电气装置安装工程母线施工及验收规范GBJ149-902.22电气装置安装工程高压电气施工及验收规范GBJ147-902.23有线电视系统工程技术规范GB50200-94第5节五、本施工组织设计编制的基本原则1、认真贯彻国家对工程建设的各项方针和政策，严格执行工程建设程序。2、保证重点，统筹安排，遵守招标文件的规定与投标书的承诺。3、遵循建筑施工工艺及其技术规律，坚持合理的施工程序和顺序。4、采用流水施工方法、工程网络计划技术和其它现代管理方法，组织有节奏、均衡和连续的 施工。5、科学地安排冬期和雨季施工项目，保证全年施工的均衡性和连续性。6、充分利用我局现有施工机械和设备，扩大机械施工范围，提高施工机械化使用率；不断改 善劳动条件，提高劳动生产率。7、尽量利用先进施丁技术，科学地确定施丁方案；严格控制丁程质量，确保安全施T,努力 缩短工期，不断降低工程成本。178、科学地规划施工平面图，减少施工用地，确保不对周边环境破坏；合理储存建设物资，减少物资运输量。第6节六、新技术新工艺在本工程中的应用建设部重点推广的十项新技术经工程应用体现了在保证质量、缩短建设周期、节省投资方面的 优越性。我公司在示范工程的实践中积累了丰富的经验，将在本工程中加以应用，以满足质量 目标、按期交付的要求。本工程设计中采用了如下新技术：1、外加剂混凝土技术本工程上部结构梁板的混凝土强度等级C25、C30、C35,内掺12%UEA-H混凝土微膨胀剂。通过这一措施来降低因水化热产生的收缩变形，改善混凝土性能。2、高强钢筋和预应力混凝土楼板钢筋采用冷轧带肋钢筋，冷轧带肋钢筋是以普通低合金钢或低合金热轧盘圆为母材，经冷 轧减径后在共表面冷轧成具有二面或二面月牙形横肋的钢筋.它与混凝土的粘结力相当于光面 钢筋的三倍以上，应用于板筋不仅可以提高施工质量，还能节约造价。183、粗直径钢筋连接技术柱及基础地梁钢筋采用等强直螺纹机械连接接头，直径22mm时也可采用闪光对焊。直螺纹 不存在扭紧力矩对接头性能的影响，从而提高了连接的可靠性，也加快了施工速度。直螺纹接 头比套筒挤压接头省钢70%,比锥螺纹接头省钢35%,技术经济效益显著。4、项目管理中的计算机应用和管理技术在本工程的项目管理中，计算机应用和管理有如下几方面：4.1 电脑形成局域网，内部信息共享，并与公司联网上网4.2项目部建立自己的网页和使用E-mail地址。通过Internet方便信息交流，提高管理水平,展现企业形象；4.3 施工现场配备数码相机、投影机，有关工程实况摄入相机直接存入电脑，制作资料和汇报 时直接使用，P owerpoint软件进行演示，图、文、声并茂，效果显著；4.4 加强CAD、Excel、Access等软件在技术、质量、材料、设备等方面的应用，提高工作效 率；4.5 工程进度、资源控制管理采用梦龙项目管理软件，实行动态管理；4.6 工程预算采用有关预算软件，设计修改可随时调整，随进度进行成本核算；194.7 材料、设备采用软件管理，提高工作效率，堵塞管理漏洞。第二章施工部署第1节一、部署概要根据*大厦续建装修工程的施工特点，施工工期紧，质量要求高，在工程实际施工中时间、空 间立体交叉多，特别要保证人力、物力、财力的投入，尤其是管理力量的投入。如我公司有幸 能中标的话：1、在工程施工全过程中，将立足本工程在质量、进度、文明施工等方面的要求，充分依靠我 公司多年来在类似大型的具有特殊功能的建设工程施工中积累的成功经验，并运用到本工程的 施工中，编制合理且符合宁波市文明施工要求的施工组织设计。2、在施工管理中充分发挥广大工程技术和施工管理人员的聪明才智与积极性，以领先的技术 为龙头，建立完善的项目管理体系与质量体系，齐心协力完成本工程的建设任务。3、在劳动力组织方面，特殊工种在我公司职工中择优遴选，人员耍求岗位技能熟练，质量意 识强，协作精神好，吃苦耐劳，作风正派，经过培训，持证上岗。其它劳务人员挑选与我公司 长期合作，具有合格资质等级的劳务队伍参与本工程施工。进入施工高峰期，除满足现场劳动 20力需求外，后方由公司内定待命人员，组成后备梯队，准备随时应急出击。并保证有足够的生 活、住宿条件。4、充分考虑总施工进度节点的要求以及指定分包商施工需要等因素，统筹进行施工场地内临 设、施工道路、材料堆场的规划、大型施工机械的布置。5、物资机械供应方面，主要物资、大型机械由物资机械部统一调配或采购，其它物资机械由 项目部自行采购，以保证供应的及时性。其中混凝土工程将全部采用商品碎，这将大大缩短施 工作业时间；垂直运输准备投入二台人货电梯，以提高垂直运输的工作效率。6、资金投入采用专款专用，项目部配备专业财务会计及项目工程核算人员。7、施工过程中将科学地安排各工序的先后搭接关系，力争结构续建工程早日结束，留有较充 足的时间保证装饰工程精细施工第2节二、施工段的划分及施工顺序1、施工段的划分本工程占地面积较小，单体建筑有29层主楼、5层裙房，主楼单体规模较大，其余单体建筑 规模较小，建筑高度不高。本工程根据按各单体平面位置的分布情况，业主方对工期的要求,21各单体使用功能的不同及施工的难度不同，我们将本工程划分为三个施工阶段，土建续建阶段,室内装修阶段，幕墙阶段。2、施工顺序工程施工顺序:第3节三、施工前期准备1、组织项目经理部成员认真熟悉图纸，做好对工程图纸的自审和会审工作。在图纸会审的基 础上，着手进行图纸的翻样工作，以本施工组织设计为大纲，进一步编制详细的施工阶段施工 组织设计及专项施工方案。2、根据施工进度计划，落实大宗材料的进货渠道，确定主要大型施工机械的进、退场时间，组织各作业班组进场。3、根据建设单位提供的坐标点及水准基点进行定位放线，遵循“从整体到局部”的原则，建 立施T平面测量控制网,在现场选择便于观测又较为永久稳固的地点设置若干个水准高程测量 控制点，做好轴线控制点和高程控制点的保护工作。224、做好现场排水管沟，使地表水尽快排出场外。5、做好现场供电和供水系统，搭建临时设施。施工现场应做好环行道路。材料的堆放场地进 行平整及硬化。6、施工机械、设备、周转材料提前进场。进场前对各种机械设备进行检修，建立现场仓库机 具管理体系，确保机械设备的完好率。7、办理各种施工审批手续：我公司将协助业主或自行及时办理好以下各项手续及其它。7.1 办理施工开工报告。7.2 建筑业管理办公室办理工程施工许可证。7.3质监站办理施工质量报监手续。7.4 安监站办理施工安全报监手续。7.5 环保局办理工程夜间施工许可证。7.6 公安、派出所办理治安、保卫、暂住人口登记审批手续。7.7 市政管理部门办理管线保护监督、卫生防疫、渣土排放的监督手续。23第4节四、结构续建工程施工的设想1、钢筋工程钢筋以现场加工制作为主，现场搭设钢筋加工棚，各类原材料钢筋作好进场记录、验收之后，要分开摆放，并加以一定的保护，且必须按照程序文件的要求作好标识，分类堆放，便于下料;而冷轧带肋及预应力筋进场验收后，一定要入库，并分类堆放，且有一定的保护措施。其中水 平粗直钢筋将采用直螺纹钢筋连接应用技术。配备钢筋切断机已台，钢筋弯曲机一台，钢筋对 焊机一台等。2、模板工程本工程主要为原结构续建以及加固处理，模板用量较小，采用18mm厚九夹板。现场配备木工 加工机械一套。3、混凝土工程后加的碎全部采用商品碎，与原结构楼层硅相同标号，保证工程质量。第5节五、装饰工程施工的设想“人靠衣装、马靠鞍”一栋建筑物的好坏，很大程度上靠对建筑物的装饰，对于现今技术成熟 24的时代，对此建筑物的主体结构施工已没有较大难度，成熟的管理体系，已能够控制工程的质 量、工程进度、安全文明施工等方面的问题。而对于直接关系使用功能，建筑物的美观效果的 装饰工程，我们将加重对建筑物的装饰力度，设身为业主考虑，把建筑尽善尽美，符合业主的 使用要求。在装饰材料采购前积极配合业主的样品选样。同时提供样品，供业主参考，使业主 有更大的选择空间。根据我们的经验给业主提供装修意见，对于一些节点作出效果图，在工程 施工前一定要作到样板引路。施工到后期成立由专人负责的成品保护小组。第6节六、施工过程中的协调我公司将全面负责处理好施工现场与周围单位、居民的各种关系，施工区域附近受施工影响的 建筑物、管线将事先查明，并考虑可能发生的各种问题，以便及时采取措施迅速加以解决，防 止发生意外。施工中与城管、交警、环保等部门协调好。第三章施工总平面布置本工程场地的平面布置须经业主认可，总包单位统一协调安排，总、分包共同实施。场地布置详见后附的施工现场总平面布置图。25第1节一、总平面布置原则1、根据现场实际情况及标化的要求分设施工作业区、生产办公区及相对独立的生活区。2、根据现场实际情况及总体布局，现场彩虹北路一侧作标化、宣传区域，展现本工程施工形 象；由于场地限制，木工加工车间设置在楼层内，主体续建阶段钢筋由场外制作；中山东路一 侧统一设置办公区，以及设独立生活区。3、在彩虹北路一侧设置大门，在大门口醒目位置设置现场导引图，包括安全通道、主要通道、“四口”临边位置、危险处、消防设施放置处、安全标识张挂处等。大门进出处设冲洗站，净车场。4、沿建筑物周边设置道路及排水沟，便于车辆通行与场地排水。5、材料堆场尽可能布置在合理位置，砂、石、石专堆在指定的堆场且用砖砌隔开。6、现场设人货电梯二台，搅拌机及砂浆机等主要施工机械若干，并划出碎，砂浆作业搅拌区。结合本工程建筑物形状大小、场地状况及电梯安拆、进出场便利等因素。7、施丁作业面及现场作业区实行电视监视监控系统.8、生活区按文明标化要求进行合理布置。269、施工各阶段现场布置详见施工现场总平面布置图。第2节二、场地排水和施工道路在施工现场沿道路边设置排水明沟网，排水沟沟底坡度为5%。，侧壁用水泥砂浆粉平，盖板采 用直径16的钢筋电焊焊接制成，排水沟穿过施工道路时在路下埋设e300钢管。在场地角部 设置砖砌集水井，内外用水泥砂浆抹光，井底标高根据实际情况确定。在混凝土搅拌机和砂浆 机附近设置沉淀池，施工用水经二次沉淀后排放。保持排水畅通，做到场内无积水。在主体结 构施工中，在建筑物的不同方位安装几根竖直污水排水管。楼层施工及调试设备产生的施工废 水都通过该污水管直接引入污水池中。沿场地周边设置施工道路与场外道路连通，道路路基铺 设300mm厚道渣，面层浇捣150mm厚C20混凝土，场内成品、半成品、砂石堆场采用硬地坪，既利于场地的文明、整洁，又可以减少施工材料损耗。第3节三、施工现场用水管线布设1、施工用水方案：本施工用水量计算以结构续建施工高峰期间为最大控制，其主要用水项目如下:27现场施工用水ql：以高峰期间搅拌砂浆及砌砖的用量为最大。ql=kl-Z(Q1 N 1 k2)/(8X3600)ql：现场施工用水量(L/S)kl：未预计的施工用水系数为1.15k2：用水不均衡系数，取1.5Q1：砌砖日工程量，砌砖40m3/天；养护硅50m3/天N 1：搅拌lm3砂浆及砌体时的耗水量：250L/m3(包括养护砖、冲洗用水量等)；养护碎的耗水量：300 L/m3ql=l.15X(40X250+50X300)XI.5/(8/2600)=1.5L/s施工现场生活用水：以现场施工高峰人数最多时用量为最大。q2=(P l N 2 k3)/(T 8X3600)ql：施工现场生活用水量(L/S)P l：现场施工高峰人数(200人)N 2：施工现场生活用水定额(30L/人班)k3：用水不均衡系数，取1.428T：每天工作班数(班)q2=100X30X2X1.4/(8X3600)=0.6 L/S生活区生活用水：以生活区居住高峰人数时用量为最大。q3=(P 2 N 3 k4)/(24X3600)q3：生活区生活用水量(L/S)P 2：生活区居住高峰人数(150人)N 3：生活区昼夜全部生活用水定额(100L/人)k4：用水不均衡系数，取2.0q3=300X100X2.0/(24X3600)=0.36 L/S施工机械用水：考虑对焊机的耗用水量q4=kl-Z(Q2 N 4 k5)/(8X3600)q4：机械用水量(L/S)kl：未预计的施工用水系数为1.1Q2：同一种机械台数(台)N 4：施工机械台班用水定额(300台h)29k5：用水不均衡系数，取2.0 q4=l.1X1X2400X2/(8X3600)=0.91 L/S消防用水q5：根据现场实际情况，消防用水确定为10 L/S现场施工用水总量：ql+q2+q3+q4=l.5+1.46+0.69+0.19=3.84V q5=10 L/S(且现场占地面积小于 5 公顷)取 Q 总=q5X(1+10%)=11 L/SD=(4Q/tt V 1000)1/2=0.075m2、本工程业主提供水源主供水管径50mm,根据以上施工现场用水量计算，实际情况能满足施 工需求。3、生产区用水独立布设，搅拌机旁设置蓄水池。生活区可采用小管径供水，楼顶设置简易水 箱。4、施工用水沿场地周围布置。5、用水支管设置：地下室续建阶段施工时水管沿地面铺设，上部结构续建施工时设立管，随 结构施工跟上，设水龙头供各层面供水，以满足施工需要，所有水管做好冬季保温措施。30第4节四、施工现场用电布设1、施工用电方案本工程以结构续建施工高峰阶段的用电量为控制，主要设备用电量如下表:编号名称型号规格台数1人货电梯11KWX222碎搅拌机JZM 3505.5KWX223砂浆机V J2003 KWX134钢筋切断机GR40A13KWX125钢筋弯曲机GJ40-12.8KWX126钢筋调直机GT541149KWX117木工平刨机M B-5031.5X118木工圆盘锯M J1065.5KWX119手电锯1.05KWX6610插入振动器H226-501.5KWX101031电动机总功率EP 1：89.1KW编号名称型号规格台数1钢筋对焊机UN L-10010012交流电焊机BX 1-500-138.6X333交流电焊机BX 3-30023.4X33电动机总功率X P 2：286KV A现场P总用电量计算按照以上表格的数据显示进行如下计算：整个工程的供电设备总需用量P总：电动机总功率Z P l=89.1(KW)电焊机总容量Z P 2=286(KV A)本工程总动力用电容量为 P a=l.05 X(0.5X89.1/0.75+0.5X286)=212.5(KV A)由于照明用电量所占的比重较动力用电量要少得多，一般为动力用电量的10%,所以取室内照32明用电：P b=212.5义10%=21.2(KW)因此：整个工程的供电设备总需用量为：P总=P a+P b=212.5+21.2=233.7(KW)变压器总容量计算P 变=1.4P 总=1.4 X 233.7=327.2(KV A)配电导线截面选择a.三相五线制低压线路 I 线=1000P/3XU 线XcosO=1000X0.6X327.2/I.732X380X0.75 仁 398(A)选用120mm2铜芯橡皮线b.按导线允许电压降校核=Z P L/C S=327.2X 100/77X 1203.5%7%,满足要求。c.按导线机械强度校核根据现场使用情况，碎导线允许最小截面为6mm2 120mni2,满足要求。综合上述计算，总线 选用BX型120mm2铜芯橡皮线。3、供电方式由业主根据现场要求提供电源。4、根据本工程的施工总平面布置及场地特点，施工用电平面与立面分开布设，平面上生活区 用电还要另行布设。334、生产区内供电线路又分为二路：一路连接大型施工机械专用电箱，另一路供应各楼层的施工照明用电。5、生活供电线路也分为二路：一路为施工现场生产办公室用电，另一路为生活区照明及其它 用电。6、为了方便夜间施工管理，在生产区域四周布置若干照明灯。7、楼梯内照明使用低压安全电源。第5节五、临时设施布置1、场地、道路施工环形车道，为便于施工场地内车辆通行，场地内施工道路采用混凝土浇筑,开挖排水明沟，排水沟设钢筋盖板，排水沟通往沉淀池。2、大门、围墙根据场地情况，在彩虹北路开一个大门，作为主要的人员、材料、车辆出入口。场地围墙采用 砖砌，高2.5m,设顶灯、标语。大门口设置灯箱、七牌二图，标明工程概况、组织体系、安 全措施等内容，以扩大丁程影响，接受社会监督.3、生产区场地空间较为狭窄，通行不方便，因此将生产区统一布置在现场在建物内。343.1材料仓库为保证材料保存环境良好，材料仓库采用彩钢板围护，以避免风、雨、雪对材料质量的影响。3.2加工车间为保证操作环境良好及实行环保施工，加工车间采用彩钢板围护，以避免风、雨、雪对钢筋焊 接质量等的影响。3.3材料堆场3.3.1材料堆场环绕建筑物四周。3.3.2 土建、安装、装修堆场分开管理。3.3.3材料堆放挂牌明示，必要时架空遮盖。1.4其他根据本工程的施工规模，我公司还在施工现场设置工具间及混凝土标准养护室。4、办公室办 公室统一安排在中山东路一侧，内设施工各科室及会议室等，安装及各专业分包单位的管理人 员办公室也设在此。5、生活区施工现场生产、生活区域分开，在场地的中山东路一侧设置相对独立的生活区。生活区内设职 35工宿舍及食堂、厕浴、活动室、宣传栏阅报栏等生活设施。5.1 宿舍现场拟搭设职工宿舍一幢。每间宿舍放四张双层床，最多可住8人。宿舍门口挂标牌，注明居 住人员、守则。5.2 厕浴现场临设内建造男女厕所、浴室，厕所下设临时化粪池。厕所内墙面贴白瓷砖，地面满铺地砖,并设专人打扫，定时喷洒空气清新剂，保持环境整洁。浴室靠门边设洗衣池。5.3 食堂生活区内设食堂供给业主、监理、施工人员用餐。食堂内墙面贴白瓷砖，地面铺地砖。食堂内 供给饮用开水，气温高时在施工场地内设置临时茶水棚和茶水桶供应开水。5.4活动室生活区内设活动室。总之，对临设工程统一布置，做到安全、经济、合理、整齐划一。并在临 设工程中考虑设置 定的绿化、茶水亭、书报亭、宣传栏、黑板报，美化环境，为员工提供文 明整齐的工作和生活环境。现场实行全封闭管理，设置材料、车辆及人员的主要进出口，保安 人员24小时值班，现场安排巡视值班人员，对场容、场貌、场布进行严格管理。36第6节六、大型施工机械的布置1、人货电梯本工程人货电梯的布置采用材料运输就近的原则与建筑物垂直运输能一步到位的原则,共计划 配备2台。电梯的基座采用C20地坪。2、碎、砂浆搅拌机本工程的部分零星混凝土采用现场拌制，故项目部设置二台碎搅拌机、一台砂浆搅拌机。机械 的布置采用砂、石、水泥等材料运输就近的原则与建筑物垂直输送、建筑物平面水平输送能一 步到位的原则。其碎搅拌机及砂浆机械的基座均采用C20混凝土地坪，旁边设置砖砌的蓄水池 及污水沉淀池等。第7节七、施工现场形象的总体设计1、文明施工1.1 根据现场特点及与周边环境相协调，文明施工的重点应特别注重场容场貌的布置。在施工 中按结构、装饰等不同阶段进行场地统一布置管理和调整，在大门进口处设置工程概况牌、施 37工总平面图及各项规章制度的宣传栏。1.2 道路与场地畅通、整洁、无污染、不乱堆乱放及无散落物品，场地四周排水畅通、建筑垃 圾集中堆放及时处理，四周围墙粉刷并书写宣传口号、工程名称等并安装路灯照明。1.3 班组落手清，“谁做谁清，随做随清”。防止尘土飞扬，污水横溢，杜绝车辆带泥运行的 现象在本工程发生。对班组落手清工作项目部定期进行检查并考核，且做好奖优罚劣工作。1.4 砂、石、砖、灰等材料堆放应分类集中堆成堆，整齐划一并有一定的计划及监督措施。边 用边清，材料不散落、不外溢、不乱倒等。施工周转材料也应集中堆放整齐，做到使用有计划，并做好材料标识，分门别类，统一管理。1.5 生活卫生方面，项目部要落实卫生专职管理和保洁员，落实卫生责任制，定期检查考核宿 舍卫生，并张榜公布。另外，项目部还设置“五小”设施，茶水亭、厕所、浴室、垃圾站、活 动室等，方便与丰富职工的生活。2、企业文化我公司作为国家 级建筑施工总承包企业，有着悠久与闻名的企业文化底蕴。本工程作为2006 年我公司的重点工程，更应该在工程建设中体现我公司的企业文化，为宁波市的城市建设作贡 献。为此项目部将严格按照公司“企业形象视觉识别规范手册”的要求认真作好企业形象的宣38传。第四章现场管理机构设置和主要管理人员的配置计划根据本工程特点，施工过程中各专业将有大量的穿插作业。考虑业主的要求，因此在现场管理 体制上，将实行总承包管理。合理优化土建、水电安装和装饰之间的管理力量和劳动力搭配,认真协调好各分包之间关系，确保优质高效完成本工程。第1节一、本工程项目组织机构*大厦续建装修工程的建筑规模、结构特点和重要意义，决定了管理层人员的配备必须专业齐 全且具有较高的专业技术和管理素质。工程中标后，将本工程作为公司重点工程，按国际惯例 实施项目法施工，成立*大厦续建装修工程项目经理部，全面履行合约，对工程施工进行组织、指挥、管理、协调和控制。项目经理部本着科学管理、精干高效、结构合理的原则，选配具有 改革开拓精神、施工经验丰富、服务态度良好、勤奋实干的工程技术和管理干部组成。项目部 管理人员曾施工过类似本工程结构形式的大型工程，具有丰富施工经验，能做到与各方之间进 行良好的合作与沟通。项目经理部设项目经理1名、总工程师1名、项目副经理3名。工程按 39项目法组织施工，在部门设置上配齐所有职能部门人员，以确保整个工程施工全过程的连贯性,从而为全面管理、全面协调、全面控制创造有利条件。根据工程特点及前述部署、分区，管理 上采取集中管理，按分区设置专业施工队。整个工程分成土建续建、幕墙、室内装修三个施工 管理区。根据工程情况，拟配备一名生产项目副经理主管土建续建，要求其具备施工管理的经 验丰富；一名副经理管理幕墙、室内装修。成立项目总包管理部，由一名项目副经理负责，进 行工程对外、对业主指定分包商之间的协调、控制。1、项目组织管理机构中，要求严格执行质量控制、安全控制和进度计划控制。2、在质量程序控制和制度执行方面包括：技术复核系统；质量监督系统；材料管理系统；计 量管理系统。项目质量监控体系包括：方针目标控制；技术规范控制；质量标准控制等。3、在安全程序控制和制度招待方面包括：安全巡视检查系统；安全生产保证体系。4、在进度计划程序控制和制度执行方面包括：合同工期组织网络；合同工期保证体系；合同 工期管理系统等。5、项目施工组织管理机构见附图4-1项目施工组织管理机构图。第2节二、项目管理措施401、项目施工管理总则1.1 管理人员必须认真学习总承包与业主签订的合同文本，全面理解和掌握合同文本的要求。在工程实施中，以合同文本为依据，自始至终将其贯彻执行到整个总包施工管理全过程中去,确保工程优质和如期完成。1.2 按合同规定的施工承包范围内的工程质量、工期、安全、文明施工等要求，总包编制详细、完善的施工组织设计，由公司总工程师签发后，进行实施。1.3 按合同规定的总工期要求，图纸交底10天之内编制本工程施工总进度网络计划，以此有 效地对工程进度计划进行总控制。1.4 以总工期为依据，编制工程阶段实施计划（施工准备计划；劳动力进场计划；施工材料、设备、机具进场计划；进口设备、材料进场计划；各分包工种、分包队伍进场计划等）。1.5 将合同的条款要求，分解、纳入相对应的分包总包管理合同中，使分包合同对质量、工期、安全、文明施工等完全处于受控状态之中，确保工程如期完成。1.6各专业施工班组按与总包签订的总包管理合同要求，编制出各专业的分部分项工程详细的 施工作业指导书，报总包审批，同意后才能进行施工。1.7 总包每周定期与专业作业队伍召开一次协调会，解决生产过程中发生的问题和存在的困 41难。按总包周计划要求检查分包每周工作完成情况及布置下周施工生产任务。1.8 总包现场管理人员与分包管理人员，在施工高峰时，每天收工前开一次碰头会，协商解决 当天及第二天生产过程中发生的问题，由总包负责解决问题，决不耽误和拖延。1.9 施工过程中各类业务联系，除必须口头通知外，总包均以书面指示书及时发给各专业施工 队伍执行。1.10 总包做好各专业班组的工程进度款审核签证工作（示业主的要求而定）。1.11 各专业施工队伍在与总包的业务交往过程中，以业务联系单、备忘录等书面形式与总包 进行联系，应由总包解决的
