中海油消防工程施工组织设计.pdf

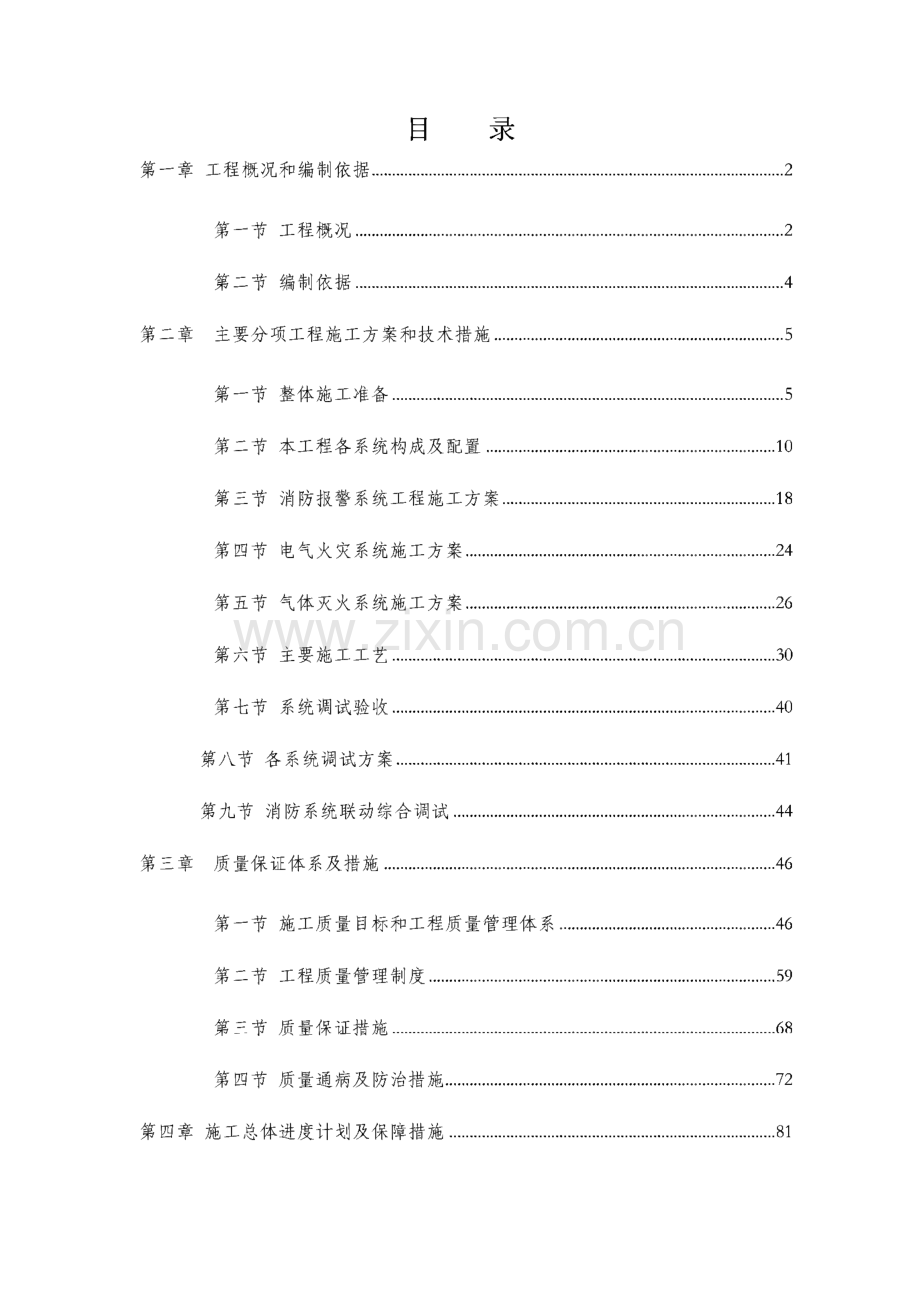

目 录第一章 工程概况和编制依据.2第一节工程概况.2第二节编制依据.4第二章 主要分项工程施工方案和技术措施.5第一节整体施工准备.5第二节本工程各系统构成及配置.10第三节 消防报警系统工程施工方案.18第四节电气火灾系统施工方案.24第五节气体灭火系统施工方案.26第六节主要施工工艺.30第七节系统调试验收.40第八节各系统调试方案.41第九节 消防系统联动综合调试.44第三章 质量保证体系及措施.46第一节 施工质量目标和工程质量管理体系.46第二节 工程质量管理制度.59第三节质量保证措施.68第四节质量通病及防治措施.72第四章 施工总体进度计划及保障措施.81第一节施工总体进度计划.81第二节 施工进度计划保障措施.83第五章本工程重点难点分析.87第六章安全施工措施文明施工及环保措施.89第一节安全施工措施.89第二节文明环保措施.102第七章 与施工总承包方及其他专业的配合.107第一节与施工总承包方的配合.107第二节 与其他专业的配合.108第八章 成品保护和保修工作的管理措施和承诺.109第一节 成品保护措施.109第二节 保修工作的管理措施和承诺.110第九章拟投入本项目的主要设备表和劳动力计划表.111第一节 拟投入本项目的主要施工设备表.111第二节 劳动力计划表.112第十章紧急情况的处理措施、预案以及抵抗风险的措施.113第一节紧急情况的处理措施、预案.113第二节 抵抗风险的措施.115第十一章施工现场布置.116第一节现场用地计划.116第二节临时用电方案.116中海油能源技术开发研究院建设项目消防工程施工方案第一章工程概况和编制依据 第一节工程概况1、工程地理位置：本工程位于北京市昌平区北七家未来科技城。2、工程名称：中海油能源技术开发研究院建设项目。3、工程规模：总建筑面积207920平方米，地上11层地下1层。4、工程质量目标：合格。争创鲁班奖。5、工程现场：北京市昌平区北七家镇未来科技城南区C-37地块。6、工程范围：图纸范围内火灾自动报警、电气火灾报警系统、消防气体灭火 系统设备采购、布线、安装、调试、开通、验收、培训等。7、工程简介：建设内容有“五部+一中心”的研发楼、实验楼和试验厂 房 等用房，配套用房、职工餐厅、地下停车场和机电设备用房以及配套设施 等。建筑使用性质为办公楼，为一类高层建筑，建筑耐火等级为一级，总建筑面 积：207920平方米;其中地上建筑面积173520平方米；地下建筑面积34400平方 米（人防面积21550平方米）。地上11层，地下1层（局部有地下夹层）。设有车 位，建筑高度：55.2m o（1）.各层功能及层高：地下一层，地上十一层。地下一层局部为人防层，按平 战结合原则设计,平时为汽车库，层高3.6m,局部为厨房及机电用房，层高6.9m;首层至五层层高5.4m;六层至十一层，层高4.5m。各层使用功能为：1-3#楼首 层消防控制中心（3#楼），大厅，二层至五层为实验室（1-3#楼）；六至十一层 为标准办公层；4#楼首、二层为实验室；三至七层为数据中心；八层至十一层 为标准办公层。（2）.机房布置：在1#楼、4#楼地下一层分别设置1#、2#主变电室。在6#楼首层设置3#主变 电室。在2#楼、3#楼地下一层分别设置1-1#分变电室、3-1#分变电室。1#、2#主变电室对应的10KV高压小室设置在地下一层，其层高6.6米，并设置2.1米 下夹层；1#、2#主变电室、1-1#分变电室、3-1#分变电室设置在地下一层，其 层高6.6米。4#楼3-5层为本建筑的计算机专用机房。以上所述区域机房均设有 气体灭火系统。第二节编制依据依据中海油能源技术开发研究院建设项目火灾自动报警、气体灭火、电气火 灾报警系统工程招标文件及图纸；国家和当地政府机关及部门颁布的现行的最新的法定条例、规范、规程、标准、施工准则和业务条例，包括但不仅限于以下所列各项:1、建筑工程施工质量验收统一标准GB50300-20012、施工现场临时用电安全技术规范JGJ46-20053、建筑工程施工质量验收统一标准GB50300-20014、建筑电气工程施工质量验收规范GB50303-20025、火灾自动报警系统设计规范GB50116-986、火灾自动报警系统施工验收规范GB50166-2007入建筑设计防火规范GB50016-20068、民用建筑电气设计规范JCJT16-929、工业控制软件评定准则GB/T13423-199210、供电系统设计规范GB50052-9511、机械设备安装工程施工及验收规范GB50231-9812、汽车库、修车库、停车场设计防火规范GB50067-9713、消防联动控制设备通用技术条件GB16806-199717、手动报警按钮技术要求和试验方法GA 5-199115、火灾报警控制器通用技术条件GB4717-200516、建筑智能化系统工程检测规程DB32/365-199917、建筑智能化系统工程评估标准DB32/T367-199918、自然排烟系统设计施工及验收规范DBJ01-623-200619、建筑物防雷设计规范GB50057-94（2000 年版）20、高层民用建筑设计防火规范GB50045-95 2005 年版21、建筑内部装修设计防火规范GB50222-9522、点型感烟火灾探测器GB4715-200523、点型感温火灾探测器GB4716-200524、火灾报警控制器GB4717-200525、消防联动控制系统GB16806-200626、手动火灾报警按钮GB19880-200527、建筑工程资料管理规程DB11/T695-200928、气体灭火系统设计规范GB50370-200529、气体灭火系统施工验收规范GB50236-200730、电气安装工程接地装置施工验收规范GB50169-9231、国家及地方现行的其它规范标准32、国务院颁发的建设工程质量管理条例33、国务院颁发的建设工程安全生产管理条例34、国务院颁发的消防法35、北京市供电局、消防局及其它政府部门要求36、建筑电气通用图集92DQ-937、爱德华消防报警系统产品技术手册第二章主要分项工程施工方案和技术措施 第一节整体施工准备中海油能源技术开发研究院建设项目虽消防喷淋（只联动不施工）、火灾自 动报警、气体灭火系统具有不同的消防功能，但又有机地结合成一体，为日后的 正常使用提供消防安全保障。各系统的施工有其特点、规律、方法和施工工艺。但均属于机电安装工程，有其共同的施工规律。结合本工程的特点、重点、难点,并参照共有的施工施工规律，我司编制相应的施工技术方案。消防系统工程施工总体流程图如下图所示：联动调试我公司在整体组织施工时，主要遵循平面分区、区内流水、立体交叉施工的 原则。根据总控工期进度安排，结合我司以往同类工程的施工经验，制定本工程 消防单位工程施工进度计划及分部、分项工程施工进度计划。同时依据各系统的施工工艺及作业面的提供情况，合理安排各系统之间的交 叉施工，根据总控工期及各专业施工情况，统一调整安排分部、分项工程的交叉 施工。消防各系统（火灾自动报警及联动系统、电气火灾报警系统、气体灭火系 统）根据提供作业面的情况，组织并行或交叉施工，同时在组织分部、分项工程 施工时，遵循先地下、后地上；先室内、后室外的原则，积极协调配合土建、机 电其他专业的施工，做好各专业、各分部分项工程之间的平行或穿插施工，严格 按照施工进度计划执行，做到有主有次、既照顾全面又突出重点，配合总包按时（按总包及现场情况整体施工进度）、保质完成上述单位工程的消防施工。一、技术准备（-）项目部将全面履行本工程相关技术要求，保证完成合同规定的各项技 术要求和指标。组织各专业工程技术人员学习和审查施工图纸，领会设计意图，掌握本工程的重点、难点，掌握需要采用的新技术，同时审查设备及材料定货有 何特殊要求，对于设计中的不详之处及疑难点，及时做出解决并积极与甲方、监 理、设计单位沟通，做好图纸会审的自审工作，把设计中的变更尽可能解决在开 工之前。所有变更改动资料，都要有正式的文字记录，归入工程施工档案，作为 施工、竣工验收和工程结算的依据。（二）我公司将基于本工程的进度计划组织所有技术人员认真学习本工程涉 及的有关规范、规程、标准，积极学习、吸收国内外的先进施工经验，充分利用 已有的先进技术，提高本工程施工的科技含量。（三）根据工程要求和有关技术、质量规范，做好对施工人员进行技术交底 和技术培训的准备。施工前技术负责人要对工长、质检员进行详细的施工技术交 底，再由工长对每个施工小组进行技术交底，明确各岗位职责，并结合本工程的 特点，组织工人进行施工要点的学习。（四）施工中紧密配合土建及精装修、水电风系统工程，发现技术问题应向 总包项目经理部及时汇报，总包技术负责人及时提出处理意见，并及时向监理报 告直到问题得到解决。（五）组织相关人员认真学习监理规程，积极配合监理单位的工作，保证各 项工作的顺利进行。（六）本工程将严格执行IS09001质量体系，全体部门、全部工序、全体人 员都将置于质量控制之中，做到在工程实施过程中严格遵守，包括材料的检验和 试验材料、物品和工程设备的进出场、过程控制、不合格品的控制、机械设备和 仪器的保养和标定、各种质量记录等方面，形成全员化、全过程的系统管理，使 各项工作都实行标准化、数据化、程序化，做到任务、职责、权限明确，形成互 相协调、互相促进的有机整体，建造出高质量、高速度、令用户满意的工程，提 高我公司的经济效益和社会效益。二、人员准备（-）为确保工程顺利完工，并达到合格的要求，我公司将本工程列为公司 的重点工程，项目部由具有丰富施工经验和组织指挥能力的人员组成，统一组织、管理、协调。下设各专业工种的技术、质检、安全、物资等部门，配备相关专业 人员层层把关，全方位控制工程的进度计划、技术质量、安全检查和日常管理工 作。根据本工程的实际情况，我们把现场施工队伍分为两个专业队伍，电专业和 水专业（消防报警及联动、电气火灾、气体灭火），由于本工程消防系统多的特 点，共分2个施工班组，分别负责火灾报警及联动系统（包括电气火灾）、气体 灭火系统，其中部分消防系统按建筑防火分区设置施工班组，每个班组分配一名 负责人。根据各施工区域工作量的多少、总体施工进度的快慢，项目经理部随时 调整充实各施工队伍的技术力量，确保施工进度和工程质量。（二）选择参加过同类型或大型工程建设的技术人员队伍参加本工程的施 工。（三）对班组长和技术工人采取考核上岗的方式，考核分实际操作和专业考 试两部分。电焊工、电工等特种技术工人，需持劳动部门颁发的有效证件上岗。（四）根据工期进度安排，编制各专业详细劳动力计划，配备充足的专业技 术工人，保障工程施工的基础力量。（五）做好劳动力的进场教育：参加本工程安装施工的所有人员，在进场前 必须进行进场培训教育，内容包括安全、文明施工、现场各项规章制度等，并组 织书面考试，考试合格后方可进场工作。三、机械和物料准备（-）施工机械及工程材料的准备1、物资器械准备材料、配件、订制品、机具和设备是保证施工顺利进行的物资基础，这些物 资的准备工作必须在工程开工之前完成。根据各种物资的需要量计划，分别落实 货源，安排运输和储备，使其满足连续施工的要求。物资准备工作主要包括建筑 材料的准备；配件和制品的加工准备，建筑安装机具的准备和生产工艺设备的准 备。2、施工材料准备主要是根据施工预算进行分析，按照施工进度计划要求，按材料名称、规格、使用时间、材料储备额和消耗定额进行汇总，编制出材料需要量计划，为施工备 料、确定仓库、场地堆放所需的面积的组织运输等提供依据。本工程使用材料种 类多，从材料计划、货源选择、材料送批、订货、运输、验收检验要做到三级审 核，保证材料、设备规格、型号、性能的技术指标明确、数量准确。3、配件、制品的加工准备根据工程预算提供的配件、制品的名称、规格、质量和消耗量，确定加工方 案和供应渠道以及进场后的储存地点和方式，编制出其需要量计划，为组织运输、确定堆场面积等提供依据。4、安装机具的准备根据各系统的技术要求和合同进度要求，安排施工进度，确定施工机械的类 型、数量和进场时间，确定施工机具的供应办法和进场后的存放地点和方式，编 制建筑安装机具的需要量计划，为组织运输，确定堆场面积等提供依据。5、生产工艺设备的准备按照工程中生产工艺流程提出工艺设备的名称、型号、生产能力和需要量，确定分期分批进场时间和保管方式，编制工艺设备需要量计划，为组织运输，确 定堆场面积提供依据。6、安装、调试施工机具准备按照施工机具需要量计划，组织施工机具进场，根据施工总平面图将施工机 具安置在总包方规定的地点或仓库。对于固定的机具要进行就位、接电源、保养、调试和安全检查等工作。对所有施工机具都必须在开工之前进行检查和试运转。（二）工程材料、设备的运输消防工程材料所需的设备种类较多，技术含量高，安装、调试要求严格。运 输不当容易造成设备表面刮花，严重的损毁。在施工过程中我们分为远程远送和 现场运输两部分进行管理。在运输人和材料的过程中，应采取一切必要的措施，防止遗洒和污染公共道路；一旦出现遗洒或污染现象，立即采取措施进行清扫。1、材料、机具远程运送材料（钢管、管件、导线、报警设备）将根据本工程的进度，工程需求量及 工地仓库面积的大小，采取分批由厂家或供应商点对点地在工地交货。尽量避免 多重周转引起的破损、划花、错漏和运输成本的增加。大型生产工具（焊机、套丝机等）由项目经理部统一集中、清点，逐一检查 型号和核对数量打包装车送货至现场。2、系统设备和机柜的远程运送大件设备如：机柜、设备模块箱等，凡涉及美观和有特别安装要求的、特殊 用途的、专业性强的，由厂家或供应商点对点送货。待工地现场条件成熟时，由 专业人员指导进行就位安装。最大限度地保证设备的完整性、资料设备附件的齐 整、外型美观、开箱报验等工程手续的齐备。3、材料、设备的现场运输在土建未退场时货物尽量走垂直货梯，当工程进入装修阶段没有货梯时，则 走楼梯。对长度超过三米以上或宽度大于楼梯四分三以上的物体，宜用两人抬杠 运输。运输过程有可能令墙体和材料、设备表面划损的还需用毛毯包裹后方可进 行。四、现场准备（一）现场临时设施根据总包单位的指令，落实现场办公用房、材料堆放及加工场地、仓库等临 时设施，根据参照施工现场平面布置图，落实好现场加工区和材料堆放场地的规 划和准备工作。根据总包方提供的临时用水和临时电源情况，做好施工机具以及现场用水用 电设施准备工作，同时根据工程特点和现场情况制定有关的安全、环保等具体管 理措施，为今后施工做好铺垫。(二)现场资讯的准备入场后，项目经理部为现场临时布置硬件和软件创造条件。加大计算机信息 化管理力度，在项目部内部联网，实现内部资讯共享。以计算机网络系统在项目 部内部专业工程师的资讯使用，来保证工程项目施工有序、高效、优质地完成，对施工技术资料、设计洽商等按照工程管理软件进行计算机管理，作为项目部强 有力管理的手段。(三)材料存放场地主要材料存放于施工现场，根据材料需用量计划组织进场，按平面图指定位 置及规定方式储存或堆放。材料堆放应符合有关规定要求，临时材料尽量分散堆 放。对已进场材料必须妥善分类保存，并做好符合IS09001标准要求的标识，保 证储存材料处于整洁有序和不会受到天气影响的状态，尤其是报警系统相关的进 口设备，需要做好防水、防潮、防压存储。室内仓库根据需要设置保温、通风、防盗措施，并分类建立台帐，加强领料签发手续，防止材料丢失和损坏。第二节 本工程各系统构成及配置一、消防报警系统(-)消防控制中心功能描述：本工程消防控制室设在3#楼一层，消防控制室的报警控制设备由火灾报警控 制主机、联动控制台、应急广播设备、消防直通对讲电话设备、报警主机和电源 设备电气火灾报警控制器等组成。消防控制室可接受感烟、感温、可燃气体漏电 报警监控等火灾报警信号及水流指示器、检修阀、压力报警阀、手动报警按钮、消火栓按钮等动作信号。消防控制室可显示消防水池、消防水箱水位。可显示消 防设备的电源及运行状况，消防控制室内消防火灾报警控制主机可显示各个建筑 内火灾报警信号等。消防控制室可联动控制所有单位建筑内与消防有关的设备。1.火灾自动报警系统：(1)本工程采用本工程采用美国爱德华EST3集中式报警控制系统。消防自动报警系统按二总线制设计。(2)探测器：本建筑物除了厕所等不易发生火灾的场所外，其余均按照规范要 求，根据性质不同布置相应的探测器。一般场所选择感烟探测器，对于车库、热 交换站、开水间、厨房以及餐厅等场所选择感温探测器及可燃气探测器；地下室 1#-4#变电室内安装气体灭火系统；地上部分的网络机房做气体灭火系统；对需 要设备联动的特殊部位，如疏散通道上的防火卷帘门两侧，感烟和感温两种类型 探测器组合设置。(3)探测器与灯具的水平净距应大于0.2m;与送风口边的水平净距应大于1.5m;与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5m;与嵌入式扬声器的 净距应大于0.1m;与自动喷水头的净距应大于0.3m;与墙或其他遮挡物的距离 应大于0.5m；探测器的具体定位，以建筑装修吊顶综合图为准(并满足探测器 保护半径和面积要求)。(4)在本建筑物适当位置设手动报警按钮及消防对讲电话插孔。手动报警按钮 及对讲电话插孔底距地1.4m。在消火栓内设消火栓报警按钮。接线盒设在消火栓的开门侧，下皮距地1.8m。电气火灾监视报警系统2.由于本工程为人员密集的、易发生火灾的场所，本工程设置电气火灾监视报警 系统，报警控制单元设在3#楼首层消防控制中心，可显示漏电电流的预警值和报 警值，可现场整定，系统主要功能：(1)可现场整定漏电电流的告警阀值：根据现场实际情况，在正常值的基础上 整定预警值和报警值；(2)当其报警时，消防配电线路仅发出报警信号，非消防配电线路根据情况可由值班人员手动切断电源。(3)报警控制器应具备中文操作的界面。具备双通讯接口，即可以在和探测模块通讯的同时，还能与其它智能系统实现互通互联。3.消防联动控制系统：火灾报警后，消防控制室应根据火灾情况控制相关层的正压送风口及排烟阀、电 动防火阀、并启动相应加压送风机、排烟风机，风机应与相关的阀联动，阀、风 机的动作信号要反馈至消防控制室。在消防控制室，对消火栓泵、自动喷淋泵、加压送风机、排烟风机既可通过现场模块进行自动控制也可在联动控制台上通过 硬线手动控制，并接受其反馈信号。电气火灾漏电报警系统为独立系统由消防中 控室电气火灾报警主机显示漏电报警信息。4.消防联动控制：消防控制室内设置联动控制台，其控制方式分为自动/手动控制、手动硬线直接 控制。通过联动控制台，可实现对消火栓系统、自动喷水系统、防排烟系统、正 压送风系统、防火卷帘门、电梯运行。(1)消火栓系统(只联动控制)的监视与控制：消火栓泵的启、停控制；显 示消火栓泵的工作、故障状态；消火栓系统和自动喷水系统共用的稳压泵由压 力开关动作直接控制启停；消火栓按钮动作直接启动消火栓加压泵；报警系统 可以识别消火栓启泵按钮的位置显示；通过硬线手动直接启动消火栓加压泵；消防泵房可手动启动消火栓加压泵。(2)自动喷水系统(只联动控制)的监视和控制：喷水加压泵的启、停控制；显示自动喷水加压泵的工作、故障状态；监视水流指示器、湿式报警阀、安全 信号阀的工作状态；报警阀处压力开关动作直接启动喷水加压泵；通过硬线手 动直接起动喷水加压泵；消防泵房可手动启动喷水加压泵；(3)正压送风系统(只联动控制)的监视和控制：正压风机的启、停控制；运行状态和故障显示；控制正压送风口的开启及状态显示；自动或通过硬线手 动直接启动正压风机。(4)排烟系统(只联动控制)的监视和控制。a专用排烟风机的控制：排烟风机的启、停控制；运行状态和故障显示；控制 排烟阀的开启及状态显示；自动或通过硬线手动直接启动排烟风机。b排风兼排烟风机的控制：正常情况下该风机为通风换气使用，由就地手动或 DDC控制；火灾发生时由消防控制室控制，并享有控制优先权，其控制方式 与专用排烟风机相同。c消防控制室能显示所有排烟阀、排烟口的动作信号。（5）电梯（只联动控制）的监视和控制：a火灾发生时，根据火灾情况及场所，由消防控制室消防报警系统控制盘发出 指令，指挥电梯按消防程序运行：并将电梯均强制返回首层，并将轿箱门打开;b电梯的火灾指令开关采用钥匙开关，由消防员操作，操作优先级为最高权限。5.气体灭火系统联动控制：本工程在地下一层1#楼、2#楼、3#楼、4#楼变配电室、4#楼地上3-5层，数据中心机房分别设置气体灭火防火分区联动控制系统，气体灭火系统通过总 线与报警控制中心实现数据通讯。机房区域单独设防火分区，采用气体灭火系 统，采用气体灭火系统时符合下列要求：a设有气体自动灭火装置的场所或部位，设有感烟、定温控测器与灭火控制装 置配套组成的火灾报警控制系统；b管网灭火系统设有自动控制、手动控制和机械应急操作三种启动方式；无管 网灭火装置设有自动控制和手动控制两种启动方式；c自动控制器在接到两个独立的控测器发出的火灾信号后延时30秒启动；d在被保护对象主要出入口门外，设有手动紧急控制按钮并有防误操作措施和 特殊标志；e机械应急操作装置设在贮瓶间或防护区外便于操作的地方，并能在一个地点 完成释放灭火剂的全部动作；f在被保护对象主要出入口门的外框上方，设有放气灯并有明显标志；g被保护对象内，设有在释放气体前30s内人员疏散的声警报器；h被保护区域常开的防火门，设有门自动释放器，并在释放气体前自动关闭；i在释放气体前，自动切断被保护区的送、排风机和关闭送排风阀门；j无管网灭火装置在现场设控制盘（箱），装设位置设在接近被保护区，控制盘（箱）采取误操作防护措施；在经常有人的防护区内，设有切断自动控制系统的手动 装置；k气体灭火系统在报警或释放灭火剂时，在建筑物的消防控制中心有显示信 号；1当被保护对象的房间无直接对外的窗户时，气体释放灭火后，设置排除有害 气体的设施，且该设施在气体释放时是关闭的。6、火灾应急广播系统：在消防控制室设置火灾应急广播（与公共广播、背景音 乐合用）机柜，机组采用定压式输出。火灾应急广播按建筑层或防火分区分路，每 层或每一防火分区为一路。1）在地下车库、办公区、走廊、楼梯间、电梯厅等公共场所设置火灾应急广播 扬声器。2）火灾发生时，消防控制室值班人员根据火情，自动或手动进行火灾应急广播,及时指挥、疏导人员撤离火灾现场。3）播放疏散指令的控制程序如下：二层及二层以上楼层发生火灾，应先接通着 火层及其相邻的上下层；首层发生火灾，应先接通本层、二层及地下各层。4）应急广播应设置备用扩音机，容量以不小于应急广播时最大广播区扬声器容 量总和的1.5倍。7、消防专用电话系统：在消防控制室内设置消防专用直通对讲电话总机；除 在手动报警按钮上设置消防专用电话塞孔外，在消防水泵房、变配电室、防排 烟风机房、电梯机房、建筑设备监控中心、管理值班室等场所还设有消防专用 电话分机；消防控制室设置可直接报警的外线电话。消防专用电话网络为独立 的消防通信系统。（二）系统概述及组成：本工程采用美国爱德华EST3智能集中式报警控制系统。消防自动报警系统 按总线设计，消防控制中心内设有火灾报警控制器、电气火灾报警主机、联动控 制盘、火灾应急广播主机、消防专用电话主机以及联动电源和备用电源等设备。火灾报警控制器选用智能型火灾自动报警控制器。本系统每个回路预留约 10%余量，回路最大长度可达1500米,如果传输距离增大可适当增加导线线径或 加总线中继器。本系统要求每回路设短路隔离模块当发回路生总线短路时确保主 机安全，回路中分别接入编码型智能感烟控制器、编码型智能感温探测器、手动 报警按钮、消火栓按钮、声光警报器及各输入输出模块等报警及联动地址。整个建筑中敷设有火灾报警信号线、DC24V联动电源线、消防火警电话线、消防紧急广播线、消火栓启泵及反馈线等。信号总线及DC24V联动电源线、火 警电话线、紧急广播线均引至消防控制中心，消火栓启泵反馈线引至消防泵控制 箱。（三）火灾自动报警及联动控制系统火灾报警后，消防控制室应根据火灾情况控制相关层的正压送风口及排烟 阀、电动防火阀、并启动相应加压送风机、排烟风机，风机应与相关的阀联动，阀、风机的动作信号要反馈至消防控制室。在消防控制室，对消火栓泵、自动喷 淋泵、加压送风机、排烟风机既可通过现场模块进行自动控制也可在联动控制台 上通过硬线手动控制，并接受其反馈信号。（1）消火栓泵控制：1）平时由压力开关自动控制增压泵维持管网压力，管网压力过低时，直接启动 主泵。2）消火栓按钮动作后，直接启动消火栓泵，消防控制室能显示报警部位并接收 其反馈信号。3）消防控制室可通过控制模块编程，自动启动消火栓泵，并接受其反馈信号。4）在消防控制室联动控制台上，可通过硬线手动控制消火栓泵的启停，并接收 其反馈信号。5）消防控制室能显示消火栓泵工作和故障状况。6）消防泵房可手动启动消火栓泵。（2）自动喷淋泵控制1）自动喷淋系统平时由节点式压力开关自动控制稳压泵的起停，维持管网压力。火灾设备自动报警后，联动启动喷淋泵，启动报警阀系统供水。喷头爆破后，水流指示器监视水流状态，联动启动喷淋泵及报警阀，消防控 制室能接收其反馈信号。喷头喷水，水流指示器动作向消防控制室报警，同时，报警阀动作，击响水 力警铃。消防控制室可通过控制模块编程，自动启动喷淋泵，并接收反馈信号。在消防控制室联动控制台上，可通过硬线手动喷淋泵的启停，并接收其反馈 信号。消防控制室应显示喷淋泵工作和故障状况。消防泵房可手动启动喷淋泵。2）预作用自动喷淋系统本工程在1至4号地下车库采用喷淋预作用系统，在1至4号楼共设四个报 警阀室4台模块箱，控制电磁阀，信号阀，电动阀及空压机启停并接受其返回信 号。火灾时，自动开启预作用电磁阀，水流指示器、信号阀动作，向火灾报警控 制器发出报警信号；同时压力开关动作，自动开启喷淋泵。平时，空压机的启停、充气控制由控制箱配套的控制装置实现，当气压下降 到设定压力值时，压力控制器启动空压机。同时向火灾报警控制器发出报警信号。充气时，控制箱将开启系统内所有控制阀。空压机的工作状态信号应返回至火灾 报警控制器。压力开关要求带2组常开接点,1组接点通过输入模块输入报警系统，另1组接 点采用控制电缆并接后，接至厂区消防泵房直接控制启动喷淋泵（3）专用排烟风机的控制：1）当火灾发生时，消防控制室根据火灾情况打开相关层的排烟阀（平时关闭）和排烟口，同时联锁启动相应的排烟风机；当火灾温度达到280时，排烟阀熔 丝熔断（亦可通过控制模块关闭排烟阀），排烟阀关闭，排烟风机吸入口处的280 防火阀关闭后，联锁停止相应的排烟风机。2）在消防控制室联动控制台上，可通过硬线手动控制排烟风机的启停，并接收 其反馈的信号。3）消防控制室应显示正压风机的工作和故障状况。（4）正压送风机的控制：1）由消防控制室自动控制正压送风机的启停，风机启动时根据其功能位置联锁 开启其相关的正压送风阀或火灾层及邻层的正压送风口。2）在消防控制室联动控制台上，可通过硬线手动控制正压风机的启停，并接收 其反馈信号。3）消防控制室应显示正压风机的工作和故障状况。（5）非消防电源控制：本工程在部分低压出线回路及所有各层插接箱和相关配 电箱内设有分励脱扣器，由消防控制室在火灾确认后断开相关电源非消并接受其 反馈信号。（6）消防控制室可在报警后根据需要停止相关空调和给排水系统并接受其反馈 信号。（7）应急照明平时采用就地控制或由灯控系统统一管理，火灾时由消防控制室 联动控制点亮应急照明灯。（事故时强制点亮）6.火灾应急广播系统（含背景音乐系统）：在消防控制室设置火灾应急广播（与背景音乐广播合用）机柜，系统采用定压式 输出。火灾应急广播按防火分区和使用功能进行分路。当发生火灾时，消防控制 室值班人员可根据火灾发生的区域，自动或手动进行火灾广播，即时指挥、疏导 人员撤离火灾现场。首层着火时，启动首层、二层及地下各层火灾应急广播；地下层着火时，启动首层及地下层火灾应急广播；二层以上着火时，启动本层及相邻上、下层火灾应急广播；对于本层多个防火分区，启动着火的防火分区及其相邻的防火分区的火灾应急广 播。7.消防直通对讲电话系统：在消防控制室内设置消防直通对讲总机，除在各层的手动报警按钮处设置消防直 通对讲电话插孔外，在变配电室、消防水泵房、电梯机房、主要空调机房、等处 设置消防直通对讲电话分机，专用对讲电话分机底距地1.4m。在消防控制室被 设置直接报警的外线电话。8.电梯监视控制系统：火灾发生时，根据火灾情况及区域，由消防控制室向电梯 发出指令，指挥电梯按消防程序运行；对全部或任意一台电梯进行对讲，说明改 变运行程序的原因；除消防电梯保持运行外，其余电梯均强制返回一层并开门。9.防火卷帘门的控制（只含联动，不含施工）：用于防火分隔的卷帘门为一步落下，在疏散通道上的卷帘门分两步落下。一步落 下卷帘门，由其两侧的感烟探测器自动控制，两步落下卷帘门由其两侧的感烟、感温组合探测器自动控制。卷帘门关闭信号反馈到消防控制室。卷帘门两侧设就 地控制按钮，底距地1.8m。控制按钮至控制箱设SC20管，线缆及按钮盒均由厂 家配套。10.电动防火门的控制（只含联动，不含施工）:选用平时不耗电的释放装置，常开防火门火灾时自动关闭，且就地可手动关启;常闭放火门火灾时自动打开，便于疏散，动作信号返回消防控制中心。11.消防控制室可在报警后根据需要停止相关空调和给排水系统并接受其反馈信 号。12.应急照明平时采用就地控制，火灾时由消防控制室自动控制点亮应急照明灯。（事故时强制点亮）13.空调机及风机所接风管上的防火阀关闭后，联锁停止空调机及风机并报警。14.气体灭火系统：火灾时由总控室自动控制对象应保护区进行喷洒。15.电气火灾监控系统：对电器配电箱进行漏电监测。16.电源及接地：所有消防用电设备均应采用双路电源供电。消防控制室、消防 水泵房、消防电梯、排烟及加压风机等重要消防设备在末端设自动切换装置。消 防控制室设备还要求设置蓄电池作为备用电源。第三节消防报警系统工程施工方案一、火灾自动报警及消防联动系统施工方案（-）设备及主材的选型设备及主材的选型严格遵循下列原则1、严格按照业主对于设备、材料的有关规定和设计图纸的要求，选定设备、主材及其它材料。2、设备材料订货前，严格按照程序向业主、总包、监理提供技术资料及供 货依据，包括设备的定型测试，出厂验收试验的检测报告。（二）施工技术准备及时组织技术负责人、技术人员、工长、质检员熟悉图纸，理解爱德华EST3 报警设备的性能与设计人员进行图纸会审和设计交底，对施工人员进行交底，并 当面解决落实图纸或施工中可能出现的问题并及时整理。图纸会审后一周内以图 纸会审纪要的形式确定，如当时无法确定的以变更洽商形式解决。在熟悉图纸的 过程中，技术负责人根据工程需要及时准备相关的图集、规范、标准、法规以及 其他有关技术文件。(三)现场施工条件1、按总包方提供现场临电电源在施工现场周围设置电源箱，来满足现场施 工用电的要求。2、通过总包方申请架设临时电话线路供现场管理人员使用。(四)施工工艺1、主要制作的工艺流程2、材料、设备进场检验工程使用材料根据国家标准以及投标书中列出的生产厂家对采购的产品质 量进行验证，并对以下方面进行检查：主要材料采购时应同时签订定货合同，明 确质量目标和生产日期，保证工程的顺利进行。(1)施工负责人、工长、技术人员依据施工图纸认真制订详尽的材料/设备 计划，拟订材料/设备进场时间，由项目经理审核后交公司材料主管审批。(2)材料采购员严格按照公司相关采购文件进行采购，杜绝假冒、伪劣产 品进入施工现场。(3)材料进场检验：察看外观质量，检查产品规格/型号、计量和点验产品 数量，测量产品几何尺寸，认真填写采购产品记录，如验证时发现与合同不符或 不合格产品时，上报上级部门进行评审或立即清除退货。(4)检验产品的合格证，检测报告及相关的材质检验报告单，如发现上述 资料内容与产品不相符或资料过期时不应接收此批产品。(5)线缆进场后由技术人员与质检员按照招标图纸技术要求共同检验导线 的规格/型号、数量、利用游标卡尺测量导线线芯直径及绝缘层厚度，用绝缘遥 表测量导线绝缘电阻测试等，按照工程资料管理要求认真填写物资进场报验资料 及各种导线样品报监理单位工程师检验，或要求监理工程师到现场共同检验，监 理工程师检验合格签字后方可使用。(6)现场材料员根据规定进行对所有材料进行标识、保管和维护，凡进入 现场的物资均应进行标识，标识牌上注明物资名称、规格、材料、产地等。3、安装技术要求(1)认真熟悉图纸，根据施工方案、技术交底的具体措施选用材料，测量 尺寸，绘制草图，预制加工。(2)核对有关专业图纸，与总包方共同排布各种管道位置、标高是否存在 交叉或排列不当，及时与设计人员研究解决，办理恰当手续。(3)检查预留、预埋管路位置、标高、坐标是否准确。(4)检查进场材料设备等是否符合设计要求和质量标准。(5)要安排合理的施工顺序，避免工种交叉作业干扰，影响施工。(6)在进入安装阶段时，项目部应制定详尽的施工安排，对施工人员进行 相关技术培训，使其符合本工程的要求。4、施工技术要求(1)管路复核及吹扫施工队伍在施工前要仔细阅读图纸，做好技术交底记录，及时与设计人员取 得联系，明确需要敷设管路位置和管路大小，严格按经审批的深化图纸进行复核,检查已敷设完毕的管路的路由及管路的材质、规格是否按施工图纸进行施施工，检查管路是否畅通，并应对管路进行吹扫，清理钢管内存留的杂物(积水、铁锈、尘土、砂石粒等)，并且应准确的校对预埋管路的走向、接线盒位置等。可在钢 丝上绑上破布，来回拉几次清除。对弯曲较多或管路较长的钢管，还应向管内吹 入滑石粉，以便穿线。目测管路另一端口无杂物、积水吹出，空气在管路中畅通,校对管路无堵塞情况为合格。如管路不通或有其他问题及时以书面形式告知总包 方由总包进行协商处理。(2)导线敷设在系统布线前，应充分了解消防产品的布线要求，做到正确布线。火灾报警 设备所需导线的根数、规格，报警系统的传输导线截面，应满足自动报警装置技 术条件所要求的最小截面，同时必须满足机械强度要求。使用电缆时其截面应按 报警装置产品技术条件确定，同时符合设计要求。穿线前，应检查每个管口的护口是否齐全，如有遗漏和破损，均应通报总包 方补充和更换。导线穿入钢管时，管口处应装设护套保护导线；在不进入接线盒(箱)的垂直管口，穿入导线后应将管口密封。火灾自动报警系统的布线，应符合现行国家标准电气装置工程施工及验收 规范的规定。在自动报警系统布线时，应根据现行国家标准火灾自动报警系 统设计规范的规定，对导线的种类、电压等级进行检查。不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或线槽的同一槽孔内。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。导线在管内 或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。火灾探测器的传输线路选择双色的绝缘导线，同一工程中相关线路的绝缘 导线颜色一致，接线端子应标注清楚。管内导线或电缆的总截面面积不应超过管内截面积的40%,设于封闭线槽内 的绝缘导线或电缆的总截面积不应大于线槽净截面积的50%o(3)电缆敷设和电缆线槽内放线的施工工艺要求施工前应对电缆进行详细检查，规格、型号、截面、电压等级均应符合设计 要求，外观无扭曲、坏损现象。电缆沿金属线槽敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以 最大截面电缆允许弯曲半径为准。穿越建筑物变形缝处导线及电缆应留一圆环，圆环大小须使沉降缝移动时线 缆不会受任何应力。(4)管线检测按照配管要求检查配管是否有防火设计要求，包括：管径、接线盒预留长度、位置是否正确，接地及连接，检查不合格处，应及时与总包单位取得联系，配合 总包单位予以解决，以防设备安装后或运行时出现不良现象。配线要求检查线径、数量、线色、线号、摇测绝缘、预留长度、线间连接 是否符合要求。导线绝缘电阻测试：导线测试必须使用500MQ表进行测试，应使用由计量部门 检测合格的兆欧表导线按回路区域敷设完成后，应对敷设的导线进行绝缘电阻测 试，导
