平定师范学校校舍安全工程（学生公寓楼）-施工组织设计.pdf

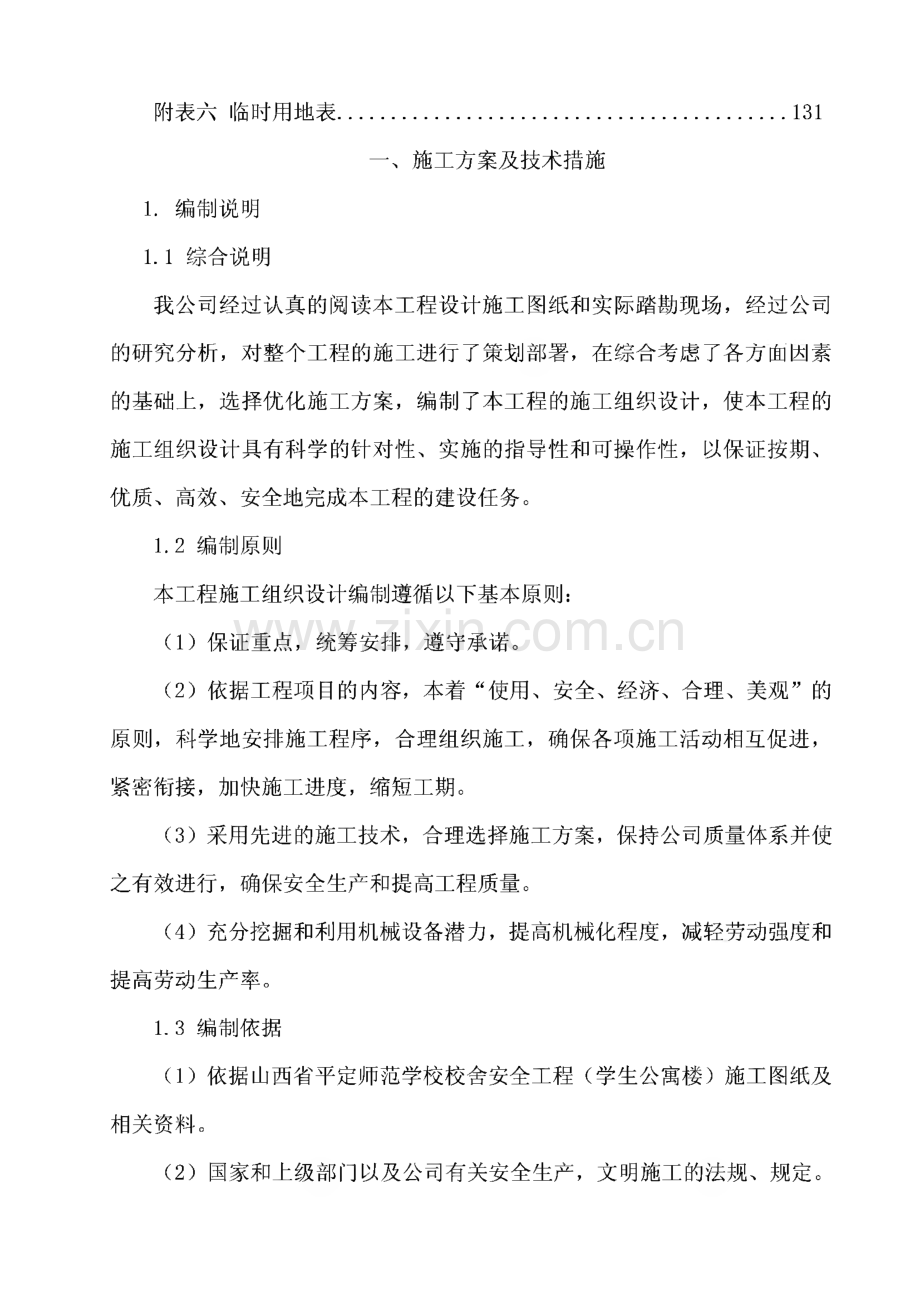

目录一、施工方案及技术措施.1二、质量保证措施和创优计划.65三、施工总进度计划及保证措施.77四、施工安全措施计划.91五、文明施工措施计划.97六、施工场地治安保卫管理计划.102七、施工环保措施计划.103八、冬季和雨季施工方案.104九、施工现场总平面布置.110十、承包人自行施工范围内拟分包的非主体和非关键性工作.114十一、成品保护和工程保修工作的管理措施和承诺.114十二、任何可能的紧急情况的处理、预案以及抵抗风险的措施.115十三、对总包管理的认识以及专业分包工程的配合、协调、管理、服务方案.119十四、与分包人、监理及设计人的配合.119十五、确保报价完成工程建设的技术和管理措施.121附表一拟投入本工程的主要施工设备表.125附表二拟配备本工程的试验和检测仪器设备表.127附表三劳动力计划表.128附表四计划开、竣工日期和施工进度横道图.129附表五 施工总平面图.130附表六临时用地表.131一、施工方案及技术措施1.编制说明1.1 综合说明我公司经过认真的阅读本工程设计施工图纸和实际踏勘现场，经过公司 的研究分析，对整个工程的施工进行了策划部署，在综合考虑了各方面因素 的基础上，选择优化施工方案，编制了本工程的施工组织设计，使本工程的 施工组织设计具有科学的针对性、实施的指导性和可操作性，以保证按期、优质、高效、安全地完成本工程的建设任务。1.2编制原则本工程施工组织设计编制遵循以下基本原则：(1)保证重点，统筹安排，遵守承诺。(2)依据工程项目的内容，本着“使用、安全、经济、合理、美观”的 原则，科学地安排施工程序，合理组织施工，确保各项施工活动相互促进，紧密衔接，加快施工进度，缩短工期。(3)采用先进的施工技术，合理选择施工方案，保持公司质量体系并使 之有效进行，确保安全生产和提高工程质量。(4)充分挖掘和利用机械设备潜力，提高机械化程度，减轻劳动强度和 提高劳动生产率。1.3编制依据(1)依据山西省平定师范学校校舍安全工程(学生公寓楼)施工图纸及 相关资料。(2)国家和上级部门以及公司有关安全生产，文明施工的法规、规定。（3）依据现行的施工规范大全及各种标准图集。（4）施工现场的自然条件和具体情况（水文地质、气象环境、交通运输、供水拱电等）。（5）依据我公司现有的技术、装备以及多年积累的类似建筑工程的施工 经验资料和IS09001质量保证体系相关文件。（6）我公司现行的其他有关施工验收规范和操作规程。（7）山西省建设厅关于创建建筑施工安全质量标准化工地的有关要求及 现场实际条件。1.4使用范围本工程所设计的施工图全部工程内容。2.工程概况及工程特点2.1工程名称山西省平定师范学校校舍安全工程（学生公寓楼）位于平定师范学校校 园内，设计单位为山西省建筑科学研究院。2.2工程建筑结构特征本工程由山西省平定师范学校建设，结构类型为钢筋混凝土框架结构，平面形状呈矩型。本建筑物为学生公寓楼，地上六层，建筑高度22.5 m,抗震 设防烈度为七度，建筑面积4183.68 nf,东西方向（1轴-15轴），长43.4m,南北方向（A-J轴线），16.7m。2.2.1本项目结构特征地基与基础：本工程采用柱下钢筋混凝土条形基础。基础持力层为3层 粉质粘土、3-1中砂，基底以下2层粉土全部挖除，用三七灰土分层碾压至基 底标高，压实系数不低于0.97,地基承载力特征值不小于200Kpa。基坑土方,开挖顺序应与基础施工相协调。机械开挖的深度不得超过基础底板的槽底标 高。基坑土方开挖应严格按设计要求进行，不得超挖，基坑周边堆载W1。基 础素混凝土垫层C15,标高3.600以下基础、框架柱、混凝土挡土墙强度：梁 C35、板 C30。主体结构：0.0003.6m为一层商铺，3.621.6m即二至六层为宿舍。标高3.6m屋顶框架柱，梁、板混凝土强度等级为C30；各层构造柱：C20,过梁：C20o 0.00以下墙体采用M 7.5水泥砂浆，块体采用M U10烧结煤肝石 页岩实心石专；0.00以上墙体采用M 5混合砂浆，块体采用M U5加气混凝土砌 块。厚度V200 mm墙体采用轻质材料墙体（如轻钢龙骨石膏板或相同重量的材 料容重不得超过4KN/m2）o厚度200 mm墙体采用M 5混合砂浆砌M U5.0加砌 混凝土砌块，砌块干容重不得超过7.5 KN/m2o本建筑合理使用年限五十年，设计耐火等级为二级，抗震设防烈度为7 度。屋面防水等级为二级，防水层合理使用年限为15年。2.2.2本项目建筑特征本工程设计基础底标高-2.1m,0.000以上层高3.6m,设计楼层总高 22.5 m,室内外高差0.3m,0.000相当于绝对标高值737.15 m。本工程一层（1-15轴线），设计为商铺，设计层高3.6m。本工程平面设计呈矩型。外墙：采用模塑聚苯板保温，高弹丙烯酸涂料。内墙：卫生间墙面为面石专墙面，其余均为混合砂浆墙面。楼地面：卫生间为陶瓷地砖防水楼面（103mm厚），阳台为陶瓷地砖楼面（30mni厚），其余均为陶瓷地砖楼面（5 0mni厚）。顶棚：卫生间为水泥砂浆顶棚（12nini厚），其余均为混合砂浆顶棚（12刖 厚）。屋面：本工程为不上人屋面，做法为：钢筋混凝土现浇结构板；1:8 水泥膨胀珍珠岩找坡层（最薄处20mm厚）；25 mm厚挤塑聚苯板保温层；20mni厚1:3水泥砂浆找平，砂浆中掺聚丙烯；3+3nm厚SBS高聚物改性沥 青防水层。门窗：窗均采用塑钢单框双玻中空带纱扇窗，并均应现场测量后，现场 制作。外门窗制作应符合国家相关标准和规范，气密性等级为3级。油漆：木材面油漆做法：木基层清理、除污、打磨；刮腻子、磨 光；底油一遍，调和漆两遍。散水：细石混凝土散水（厚190mmmm）。室外台阶坡道：为水泥砂浆台阶。2.2.3本项目安装工程特征本安装工程由建筑电气、给排水、消防、采暖工程等构成。电气设计包括低压配电系统、照明配电系统、防雷接地系统、火灾报警 及联动控制系统、电话系统及宽带系统。宿舍用电负荷为：Pe=102.0KW Pjs=81.6KW,商铺用电负荷为：Pe=30.OKW,Pjs=27.0KW。根据建设方提供，由原建筑内引来两路电源，电源电压为380/220V,一 路供宿舍，一路供给商铺，应急照明采用带蓄电池的照明灯具，并设有专用 配电箱引出，满足三级负荷供电电源要求，要求应急照明配电箱设明显标志。应急照明及疏散指示照明采用带蓄电池的照明灯具，要求供电时间大于 30mino所有插座回路均设置漏电断路器保护，漏电动作电流30mA,漏电动作 时间小于0.Iso总配电箱为箱底距地1.2m明装，商铺内配电箱为箱底距地1.5 m暗装，宿舍内配电箱为箱底距地2.4m暗装，其余配电箱为箱底距地1.5 m暗装；要 求配电箱应有可靠闭锁装置，总等电位端子箱暗装，底距地0.5 m。照明采用高效节能光源和灯具，卫生间等潮湿场所应采用防水灯具或带 防水灯头的开敞式灯具。应急和疏散照明灯具，应设玻璃或其他不燃材料制 作的保护层。照明灯具选用型式由甲方确定，在有吊顶的场所选用嵌入式灯 具；宿舍等无吊顶场所选用控制式灯具，吸顶安装或链吊安装，底距地3.0叱 楼梯等场所选用吸顶式灯具。出口标志灯和疏散指示灯采用带蓄电池的灯具，要求应急供电时间为 30min,出口标志灯暗装，在门上方安装，底边距门框0.2叱疏散指示灯暗装,底边距地0.3m,同时设有音响指示信号。普通照明开关均为25 0V/10A,暗装，底边距地1.3m,声控开关与灯具 一体化安装，插座的安装高度为：宿舍普通插座底距地L Om,并要求选用安 全型插座；商铺内插座均为距地0.3m暗装；开关安装高度为1.3m,卫生间开 关，插座选用防潮防溅型面板。开关、插座和照明灯具靠近可燃物时，应采 取隔热，散热等保护措施。卤鸨灯和超过100W的白炽灯泡的吸顶灯、槽灯，嵌入式灯的引入线应采取保护措施，白炽灯、卤铝灯，荧光高压汞灯，镇流 器灯不应直接设置在可燃装修材料或可燃构件上，可燃物品库房不应设置卤 鸨灯等高温照明灯具。低压电缆选用YJ V-1.OKV有机绝缘交联电缆，供给消防等重要负荷的配 线选用ZR-BV-45 0/75 0V型阻燃导线，其余均选用BV-45 0/75 0型导线，与消 防有关的控制线为ZR-BV型阻燃电缆。消防用电设备的配电线路应穿金属管 保护并应敷设在布燃烧体结构内，且保护层厚度不小于30 mm,非消防配线保 护管，要求的保护层厚度不应小于15 mm。干线为金属线槽内敷设或穿钢管暗 敷设，照明分支线为穿PC管暗敷设，平面图中三根线不在标注。本工程年预计雷击次数为0.05,故按三类防雷设防，采取防直击雷，防 雷电波浸入及等电位联结等措施。防直击雷：屋顶用10避雷带作接闪器，避雷带网格不大于20mX20m或24mX16m,并采用6 10镀锌圆钢作避雷带支 架，支架间距为1m,高为0.1m,在不上人屋面沿檐口顶板明敷设，在上人屋 面，暗敷设在楼板，利用结构柱内两根主筋作为引下线，间距不大于25 m。避 雷带和引下线可靠焊接，利用结构基础做为接地极，引下线和基础底钢筋可 靠焊接，要求将基础底板上下两层主筋（不小于10）沿建筑物外圈焊接成 环形，并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网。在建 筑物外墙四角防雷引下线的位置，距离室外地坪0.5 m处预留测试点，在对应 的室外埋深0.8m处由被利用基础内钢筋作为接地体，基础梁内至少四根主筋 周围全长焊通形成闭合体施工后实测接地电阻，若不满足要求，须增补人工 接地极。本工程采暖热源来自集中供热，采暖热媒温度为85/60o N1采暖系统 采用单管上供下回跨越管同程系统。供水管敷设于顶层顶板下，回水管敷设 于一层顶板下。N2系统采用双管下供上回同程式系统。供回水管均敷设于地 沟内。采暖总热负荷为：QU38.31KW。其中R1系统热负荷为：Q=HL 25 K肌 R2系统热负荷为：Q=27.06KW。商铺采暖热负荷指标为42.93w/itf。宿舍采暖 热负荷指标为3L 3W/H12。阻力损失Q1系统P=22.87kpa,R2系统P=17.3kpa。散热器采用内腔无砂铸铁柱翼散热器700B型TZY2-600-6,标准散热量为42W/片,底距地100 mm挂墙明装。通风系统：卫生间均设有吸顶式通风器机械排风，排至土建风道。换气 次数为10次/h。本工程水源由城市自来水供给，采用下行上给枝状供水。最高日生活用水量为5 7.6m3/d；最大时生活用水量：6.72m3/ho最高日排水量为5 1.84m3/d,最大时排水量为6.05 m3/ho室外消防给水系统由市政给水管网供给，从市政管网引入两条给水管，围绕本工程布置成环状，管径不小于DN100,按规范布置室外消火栓（不应小 于2个）。室内消火栓系统采用临时高压制。系统横向竖向成环，由室外水泵房设 两条消防出水管及办公楼屋顶消防水箱出水管和室内环状管网相连，各层以 建筑防火分区为单元，按两支水枪充实水栓同时到达每一部位设置单栓消火 栓箱，箱内配有DN65消火栓1个，665长25 m麻织衬胶水带1条，6 19水 枪1支，指示灯和消防泵启动接钮各1个，按钮应有保护措施。2.3气候条件阳泉市平定县属于北部地区，四季分明，夏季最高气温可达41C以上，冬季低温可至-11,降水量偏少，气候干燥，一般每年H月15日至次年3 月15日为冬季施工期，每年7、8、9月为雨季施工期。2.4环境特征及现场情况本工程规划审批建设等手续已办理完毕。现场“三通一平”已经基本完 成，施工现场临时用水、电源已由建设单位接入并指定了水、电网预设位置;工程设计施工图纸已全部出齐，相关的其它资料齐全，可满足施工需要。依据建设单位招标文件要求，本次招标范围为施工图所涉及的土建、水、暖、电、消防等全部内容。施工期为340日历天，工程质量经评定达到“合 格”等级。2.5工程特点与施工重点（1）本工程位于学校院内，施工场所有限，人员流动比较大，所以文明 施工、环境保护、现场周边安全以及组织交通运输和材料设备进出场，均要 求十分严格，这将成为本工程的重点管理项目和主要控制内容。(2)本工程如何最大程度的降低施工噪音，保证施工期间学校教学工作 正常进行，以及安全施工是本工程施工管理的重点。(3)本工程属多层建筑，应特别做好安全防护措施，防止高空坠物伤人。同时应选择使用的模板及脚手架支撑系统以确保框架结构碎的施工质量和施 工安全。(4)本工程部分结构处于雨季施工，如何采取有效措施保证雨季施工工 作，是本工程施工质量控制点。(5)本工程功能齐全，多个工种交叉作用，因此工程施工间的相互配合、相互穿插施工，相互衔接尤为重要，特别是在主体施工期间的预留、预埋工 作必须准确到位，做好土建、安装相互配合，加强现场管理和调度十分重要。(6)屋面防水是本工程施工难点。3.施工准备3.1 技术准备项目经理部技术负责人组织现场技术员、施工员、预算员、质检员认真 熟悉图纸，了解设计意图，参加图纸会审。图纸会审的主要内容有：(1)施工图纸是否完整齐全，施工图说明与其总说明内容是否相符。(2)建筑施工图、结构施工图和设备安装施工图之间在尺寸、标高、轴 线以及预留孔洞、说明方面有无矛盾。(3)各专业、各工种的施工图及其组成部分之间有无矛盾和错误。(4)合理化的建议。编制施工组织设计和施工方案：阐明施工工艺和主要项目的施工方法、劳动力组织和工程进度、质量、安全的保证措施。收集以前施工的各种经验 性资料，针对本工程的特点和难点，编制切实可行的分项施工方案(作业指导 书)、专项施工方案(作业指导书)。3.2现场准备与业主办理现场移交手续，了解建设场地红线桩，水准引点，地质勘探 报告等资料。(1)平整施工场地，并做好排水坡度，施工场地、道路按文明工地达标 要求进行硬化。现场挖沉淀池，使现场施工污水、废水、道路排水。(2)钢筋堆放场及各加工棚地面做半硬化处理，施工道路、材料堆场地 面做硬化处理。(3)测量用的基准点由建设单位提供的永久性控制坐标桩和水准点。3.3主要施工工序安排：(1)基础工程主要工序划分：施工程序：验槽一地基处理一垫层一条基绑钢筋一支模一浇碎一拆模一隐蔽验收一 砖基一房心回填(2)主体工程主要工序划分：本工程为框架结构，0.000以上主体工程施工工序相同，具体如下：楼层放线(一六层)框架柱钢筋绑扎(一六层)框架柱支模(-六层)框架柱碎浇筑（一六层）梁、板、模板支设（一六层）梁、板钢筋绑扎（一六层）梁、板砂浇筑（一六层）填充墙二次结构屋面 外墙装修 内装修楼地面 门窗安装（3）水、暖、电工程及完善调试、交验油漆 安装工程通水、打压、通电调室外配套工程清理交验4.施工方案4.1总体施工程序说明(1)本工程我公司一旦中标，三日内迅速调集主要管理人员和精兵强将 进场，形成施工生产能力，同时调运大型机械设备进入施工作业区，为工程 的全面开工做好充分准备。(2)工程开工后的第一步是先行组织定位放线土方开挖和地基处理，根 据现场有关技术资料和周围环境情况，按照本施工方案，组织足够的机械设 备和劳动力，展开全面的地基平整、处理的施工，为下一步的碎垫层、钢筋 碎条形基础的施工创造条件。(3)本工程施工组织设计必须报请建设单位和监理部门审核确定批准后 方可用于指导施工。施工中应严格按照确定好的施工方案进行，确保工程顺 利实施。(4)地基土方和基础结构的施工，采取综合科学管理、突击施工作业，尽可能在最短的时间内完成地下基础的施工作业，消除天气影响因素，避免 产生质量隐患。(5)为确保本工程按期完工，我公司拟采用平行流水、立体交叉作业等 施工措施，配备一套强有力的现场施工管理班子和综合施工作业队，突击组 织施工作业。(6)为保证项目安全生产、文明施工。达到相关控制目标，根据合同要 求和项目特性，由项目经理为主要负责人，设置安全、文明施工生产管理委 员会，并设专职人员专门负责现场的各类日常事务。4.2施工流水作业段的划分与组织根据本工程建筑平面布置及结构设计特点，为便于统一组织施工管理，加快工程进度，确保工程质量，现采取以下施工流水段的划分与组织：(1)结构工程施工及流水段的划分本工程的基础结构和主体结构的施工，均采取将整体施工作业段组织施 工，施工作业段均以木工支模板、钢筋绑扎为主导工序牵头，后续工序浇筑 碎、拆模板、砌筑墙体等衔接紧随。另外考虑到工期与成本效益等因素，室 内抹灰、楼地面等工序尽早组织竖向立体交叉施工作业。室内外装修工程，采取按层分工序分别组织流水作业，以室内抹灰、楼 地面、外墙装饰等为主导工序，其余各项装修工序穿插在其中，并尽可能的 为主导工序创造施工作业面，室内抹灰基本完成后，进行楼地面的施工，采 取按每层为一施工作业段，分工序分别组织流水作业，确保工程进度，提高 功效。(2)设备安装工程施工随着基础结构的施工插入进行，分部位验收完毕后，基础设备预埋配合 随之插入进行施工，与土建进行交叉施工，从而有效缩短工期。考虑到工期与成本效益等因素，设备安装工程等工序尽早组织竖向交叉 施工作业。计划结构施工过程中，同时开始安装预埋管线的安装施工，从而 缩短工期，加快施工进度。(3)交叉施工原则及措施1)土建结构施工与设备安装：为保证设备安装施工具有充裕的施工时间，合理安排工序，本工程采取设备安装施工提前插入的原则，充分体现在管道 安装、设备安装及早插入，井然有序的原则，与在具备施工作业面的情况下 组织实施的原则。主体结构施工与设备安装之间的交叉施工，是本工程施工中最尖锐的交 叉矛盾。主体结构施工与设备安装交叉工作面大，内容复杂，如处理不当将 出现相互制约、相互破坏、相互扯皮的不利局面，必须重点解决。解决此矛盾的原则:a必须服从总体进度计划，保证主导工序的施工进度，选择合理的穿插 时机，必须根据总体进度计划进行统一组织、安排和协调，使整个工程形成 一个和谐高效的有机整体。b明确责任，正确划分利益关系。c建立固定的协调制度。d 一切从工程全局出发。各施工队伍应在项目部的统一组织管理和协调 下开展施工，互相帮助，相互谅解，土建施工要求为设备安装创造条件，设 备安装要注意对土建成品及半成品的保护。2)设备安装与室内外土建和总体的交叉施工：由于室外工程施工多数由其他专业分包方施工，为保证工程能按期竣工,在工程收尾阶段，设备安装与室内外土建的立体交叉施工处于关键地位。因 此，在场地布置、工序安排、现场道路、临电、临水等各方面，采取有效措 施为室外工程施工创造条件。5.3施工测量及沉降观测4.3.1施工测量4.3.1.1测量准备(1)所有进入现场的测量器具必须在检定周期内审定；(2)校核建设单位给的定位桩、红线桩和水准点；(3)对测量人员进行技术交底；(4)编制测控布置网；(5)建立测量数据库。4.3.1.2轴线控制（1）场区平面控制网的布设原则：平面控制应先从整体考虑，遵循先整 体后局部，高精度控制低精度操作的原则；布设平面控制网首先根据轴线关 系图、现场施工平面图、基础及首层平面布置图中的关键部位；选点应选在 通视条件良好、安全、易保护的地方；桩位必须用碎保护，需要时用钢管进 行维护，并用红油漆做好测量标记。（2）场区平面控制基准点的复测：首先对业主提供的建筑物定位桩点或 用地红线桩点进行复测。并将复测点位误差成果同调整方案报业主及监理单 位。（3）场区平面控制的布设：本控制网按I级建筑方格网进行测量设置，测角中误差5,，相邻二点的距离误差控制在2耐以内。采用直角坐标定 位放样的方法测设出建筑物外轮廓，经角度、距离校测符合点位误差要求后,依据平面控制网布设原则及轴线加密方法，布设场区平面控制网，建筑物平 面控制网悬挂于首层平面控制网上（业主提供的平面基准网点）。（4）根据平面设计图提供的坐标点和建设单位提供的建筑红线，用直角 坐标计算建立施工控制网。（5）根据建立的施工控制网，用经纬仪测出建筑物的外轮廓主轴线，然 后按设计图纸用钢尺丈量出各分部控制尺寸及基础定位边界线。4.3.1.3高程控制网的建立（1）高程控制网的布设：为保证建筑物竖向施工的精度要求，在场区建 立高程控制网。高程控制网的建立是根据甲方提供的场区水准点（至少提供 二个点），采用2 mm级精度的DSZ32A水准仪对所提供的水准基点进行复测检 查，校验合格后，测设一条闭合或附和水准线路，并测定场区竖向控制点（通 常是建筑物土0.000）,以此作为保证竖向施工精度控制的首要条件。(2)高程控制网的精度不低于三等水准的精度。(3)在布设附合水准路线前，结合场区情况，在场区与甲方所提供的水准点间埋设高程控制点，测出场区高程控制点的高程。(4)场区内至少应有三个水准点，水准点距离建筑物应大于25 m,距离 回填土边线应不小于15 mo(5)水准基点的埋设：在场区内埋设三个永久水准点，作为施工竖向测 量控制及沉降观测的起算点。4.3.1.4 0.000以下施工测量(1)轴线控制桩的校测在建筑物基础施工过程中，对轴线控制桩每半月进行复测一次。采用测 量精度高的电子经纬仪，根据首层控制进行校测。(2)轴线投测方法1)0.000以下基础施工时，根据施工控制网，在基坑边上埋设主轴线 的控制桩位，用经纬仪向施工面投测放线。2)0.000以下的基础结构施工采用经纬仪方向线交汇法来传递轴线，引测投点误差不应超过3 mm,轴线间的误差不应超过2 mmo3)待垫层施工完毕后，根据基础边上的轴线控制桩，将经纬仪架设在控 制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将所需的轴线投 测到施工的平面层上，在同一层上投测的纵、横轴线不得少于2条，以此作 为角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设 计轴线及细部轴线，并弹墨线标明作为模板的依据。在各楼层的轴线投测过 程中，上下层的轴线竖向垂直偏移不得超过3 mm。4)在施工过程中，每当施工平面测量工作完成后，进入竖向施工，每当 桩浇筑成型拆掉模板后，应在柱侧平面投测出相应的轴线，并在柱侧面抄测 出建筑物5 0cm线或结构5 0cm（50线相对于每层楼板设计标高而定的），以供 下道工序的使用。5）当每一层平面或每段轴线测设完毕后，必须进行自检，自检合格后及 时填写报验单，报送报验单必须写明层数、部位、报验内容，并附一份报验 内容的测量成果表，以便及时验收各轴线的正确程度状况。（3）0.000以下结构施工中的标高控制1）高程控制点的联测：在向坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被动，经联测确定无误后，方可向坑内引测所需的 标图。2）0.000以下标高的施测：为保证竖向控制点的精度要求，对每层所 需的标高基准点必须正确测设，在同一施工段上所引测的高程点，不小于三 个，并做相互校核，校核后三点的校差不得超过3 mm,取平均值作为该平面 施工中标高的基准点，根据基坑的情况，设置在现有的相对固定物体上，所 标部位应先用水泥砂浆抹成一个竖平面，在该竖平面上测定施工用基准标高 点，用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。3）拆模后，抄测50线，在此基础上，用钢尺作为向上传递标高的工具。4.3.1.5 0.000以上施工测量（1）平面控制测量1）0.000以上的轴线传递，采用激光准直仪法，施工至0.000后（即 首层地面处），用激光准直仪在建筑物首层内侧设轴线控制点，在各控制点上 做出明显标记并加以保护，做为主体结构采用“内控法”轴线投测的基准点。浇筑以上各层板面碎时，准确地在基准点相垂直对应位置预留200X200 mm俯 视孔，其偏差应W2 nim。2）采用测量精度高的电子经纬仪，根据首层控制点进行校测。首层放线 验收后，应将控制轴线引测至建筑物内；根据施工前布设的控制网基准点及 施工过程中流水段的划分，在建筑物内作内控制点（每一流水至少23个内 控点），埋设在首层相应偏离轴线1m的位置，基准点的埋设采用lOcmXlOcm 钢板，钢针刻画十字线，钢板通过锚固筋在首层地面部位埋设牢固，作为竖 向轴线投测的基准点，基准点周围严禁堆放杂物，向上各层在相应位置留出 预留洞200X200 nmi附视孔。3）竖向投测放线之前，应对首层钢板基准点控制网进行复核校测，校测 精度不宜低于建筑物平面控制网的精度，以确保轴线竖向传递精度。4）轴线控制点的投测，采用激光准直仪进行；先在底层基点架设激光准 直仪，调校到准直状态后，打开激光电源，就会发射和该点铅垂的可见光光 束，然后在楼板开口处用接受靶接受，通过无线对讲机调校可见光斑直径，达到最佳状态时，通过观测人员逆时针旋转准直仪，这样在接受靶处就可见 一个同心圆（光环），取其圆心作为向上的投测点，并将接受靶固定，同样的 办法投测下一个点，保证每一施工段至少23个点，作为角度及距离校核的 依据。控制轴线投测至施工层后，应组成闭合图形，且间距不得大于所用钢 尺长度。5）施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部 轴线。（2）高程的传递1）主体结构施工测量竖向控制采用“外控”和“内控”两种方法并用，相互校核，以保证测量准确无误。2）随主体结构楼层施工，用经纬仪将建筑物大角处主轴线引测到柱上，并弹出墨线用红漆标注。每层放线时，由此向阁楼层投点予以控制。3）用垂准经纬仪进行测量，其方法是把目标分划板设置在底层控制点上,使目标分划板中心与控制点标志中心重合。开启目标分划板附属照明设备在 附视孔位置上安装仪器，将基准点对中，当垂准点标定在所测楼层面十字丝 目标上后，用墨斗线弹在附视孔边上，利用标出来的十字丝作为测量点依据,进行楼层测设轴线。4）标高的竖向传递，应用钢尺从首层起始高程点竖直量取，当传递高度 超过钢尺长度时，应另设一道标高起使线，钢尺需加力、尺长、温度三差改 正。5）每段建筑物至少由三个标高点分别向上传递。6）施工层抄平前，应先校测首层传递上来的三个标高点，当误差小于3 加时，以其平均点引测水平线。抄平时，应尽量将水准仪安测在测点范围的 中心位置，并进行一次精密定平，水平线标高的允许误差为3画。4.3.2沉降观测本工程应按施工图上设置的沉降观测点进行沉降观测。4.3.2.1观测点的设置（1）沉降观测点设置按设计施工图要求设置在建筑物的若干个点处，然 后沿外墙长度每间隔15 1n增设一个观测点。（2）观测点在底层墙体施工完毕后开始设置，其标高为+0.2m。观测点 用力 20圆钢弯程L型，弯钩长40 n）m,露出端头铿成球面，埋入端开成燕尾并 进行防锈处理，然后埋入墙内，埋入深度N200mni。4.3.2.2观测高程的确定以绝对高程为基准点，在现场内选择68个永久固定点，测出固定点对 建筑物0.000的相对标高组成水准网，作为沉降观测的依据。4.3.2.3观测次数(1)施工期间，第一次测出沉降值为零的高程，每施工完一层进行一次 沉降观测；主体封顶时测一次，内外抹灰及楼面施工完成时测一次，最后交 付前测一次，直至沉降稳定为止。(2)第一年每季度进行一次，第二年每半年进行一次，第三年以后每年 进行一次，直至沉降稳定为止。(3)沉降量单位一律用毫米表示，并认真作好记录。(4)若发现沉降有异常时，应及时通知设计单位和监理部门，研究应对 措施。(5)建筑物沉降观测的具体要求，执行地基与基础工程施工及验收规 范(G B5 0202-2002)及建筑变形测量规程(J G J/8-97)中有关规定。4.3.3测量人员组织根据工作量和工作难度，测量组长由项目经理的技术负责人兼任，负责 测量工作安排、设备管理。测量责任师负责工作质量、工作进度，技术方案 编制与实施。测量放线工负责具体现场放线操作。4.4 土方工程4.4.1 土方开挖方案工艺流程：施工放线并做好标高控制点一开挖一基槽修整一验槽。土方开挖(1)土方开挖前，做好各项准备工作，根据施工图纸、建筑轴线位置放出土方开挖放坡边线。埋好轴线控制桩，场内所有的红线桩及建筑物的定位 桩，全部须经监理或业主测量核准。对现场道路、树木做好标记，以备开挖 做准备。(2)在土方开挖前，彻底解决好现场地表排水情况，做好施工现场环形 排水沟，避免地表水在基坑开挖后流入坑内破坏地基土。(3)挖土施工过程中指定专人负责技术及安全。(4)采用机械开挖，机械开挖的深度不得超过基础底板的槽底标高，并 保留300胸的土层，人工挖至槽底，保持槽底平整，不得超挖。避免开挖对 基底持力层土质的扰动、破坏。土方开挖后应立即对基坑进行地下封闭，防 止水浸和暴露。(5)开挖后需经勘查、设计、监理和业主共同验槽后方可浇筑混凝土垫 层。基底内若积水、结霜、结冰则不允许浇筑混凝土垫层。采取措施排水、除冰霜后，重新验收。4.4.2 土方开挖的安全措施(1)挖土方不得在危岩、孤石的下面，或贴近未加固危险建筑物的下面。(2)基槽开挖应严格要求放坡，操作时应注意土壁的变动情况，如发现 有裂纹或部分坍塌现象，应及时进行支撑或加大放坡面，并注意支撑稳固和 土壁变化。(3)人工吊运土方时，应检查起吊工具。卸土回填，不得放手，让车自 动翻转。用翻斗汽车运土，运输道路的坡度、转弯半径应符合有关安全规定。(4)暴雨的防护措施，暴雨期间应安排专人负责加强监测，重视地面排 水，对设备及临设进行相应的加固和防护。4.4.3地基处理本工程拟建场地地基持力层为3层粉质粘土、3-1中砂，基底以下2层粉 土全部挖除，用三七灰土分层碾压至基底标高，压实系数不低于0.97,地基 承载力特征值不小于200Kpao按有关规范标准检测合格后方可作为地基持力 层。4.5 0.000以下结构施工方案4.5.1混凝土垫层(1)土方开挖至设计标高，经建设、设计、勘探、监理及施工单位共同 验槽合格后，立即进行混凝土垫层的施工。(2)垫层施工时，应注意天气变化，尽量避免雨天施工，若遇雨侵蚀垫 层，则应立即采取保护措施，停工施工。(3)做好基坑排水，防止积水浸泡基坑。(4)垫层混凝土施工时采用平板式振捣器，随打随抹平，且每15 00mm 义2000mm设木桩水准仪抄平，防止标高误差。(5)碎垫层浇筑完毕养护至设计规定强度后及时将控制轴线引测到碎垫 层上，并弹出基础轴线，经复核无误后，通知建设、监理单位验收。4.5.2基础钢筋工程(1)钢筋须按照施工进度计划进场。进场钢筋必须有出厂合格证、材质 化验单。基础底板、基础梁、连系梁、抗拉钢筋及抗压钢筋连接采用对接，部分采用焊接或机械连接(直螺纹)。使用前进行复试，合格后方可使用。(2)钢筋绑扎施工工艺流程基础部分钢筋：混凝土基础钢筋一混凝土柱钢筋一基础梁钢筋(3)绑扎钢筋前，先在垫层上部弹出轴线和柱钢筋排列尺寸线，特别要 复核框架柱暗柱位置线。(4)钢筋连接方法：同一截面的接头的钢筋面积不大于钢筋截面积的50%o钢筋垫块采用C35细石碎浇制5 0mmX 5 0mmX 35 mm垫块，间距为1000mm X lOOOmmo钢筋绑扎时随时注意各种构造钢筋的配置绑扎。(5)基础钢筋施工原则先深后浅，先底层钢筋后上层钢筋。(6)在相同情况下安装钢筋，先安装较长或较大直径钢筋。(7)基础钢筋的锚固、搭接长度保护层厚度严格按照设计有关规范施工。4.5.3模板工程(1)安装模板前，根据弹在垫层上基础梁线，弹出模板的控制线，根据 模板控制线，精确控制模板的安装尺寸。(2)模板安装前，应基本找平垫层，垫层若有高低用1:3砂浆先找平，防止模板底部漏浆。4.5.4混凝土工程4.5.4.1基础混凝土浇筑时的注意事项(1)基础混凝土浇筑前，必须做好相关试验，浇筑时进行计量，基础混 凝土采用现场搅拌砂。(2)混凝土均采取一次性连续浇筑不留任何施工缝的施工方法。在下料 前必须清理模板及钢筋内杂物并浇水湿润，同时搭设走道板以防碎浇捣，操 作时按“快插慢拔”、“棒棒相接”，采用“并列式”振捣；每点振捣时间20s 30s,当混凝土表面不再显著下沉不出现气泡，表面泛浆方能停止振捣；振捣 棒在振捣上层硅，应插入下层硅5 cm左右，消除两层之间接缝，严禁漏振、过振现象发生。4.5.4.2浇捣前准备先检查模板的标高，位置与构件的截面尺寸是否与设计相符合。所安装 支架是否稳定，检查钢筋与预埋件的规格、数量、安装位置及构件接点、连 接焊缝，是否与设计相符，并检查基础留洞的标高尺寸与设计是否相符，并 签署“隐蔽工程验收单”、“技术复核单”，并由建设单位工地代表和监理认可,最后由技术负责人签发“浇捣令”，否则，不得为抢进度擅自施工。基础混凝 土用插入或振捣后用木楔磨平，标高允许偏差4.5.4.3碎的养护混凝土浇筑后要及时覆盖塑料薄膜，养护方法是：水平面采用浇水养护，保证混凝土表面湿润一周，使混凝土充分达到设计强度。4.5.4.4室内外回填土施工基础施工完毕，报请相关单位进行隐蔽工程验收，符合要求后应尽早组 织回填单体工程土方，为后续工程开创工作面。回填采用蛙式打夯机或立夯,每层至少打三至四遍，一夯压半夯，夯夯相接，行行相连，纵横交叉，每间、每层取环刀测试干密度，压实系数符合图纸或规范要求。(1)填土时应严格控制土的含水率，使含水率与最优含水率之差控制在-4%+2%范围内即可。(2)每层回填土需铺厚度不应超过25 0mm。回填土时，应控制土的最大 粒径不应超过5 0mmo(3)施工期间应切实做好排水工作，不可用过湿的土，以免增加土的含 水量及沉陷影响。(4)土方压实系数不得小于设计要求。4.6+0.000以上主体框架结构。4.6.1钢筋工程本工程的全部钢筋加工与制作，均安排在施工现场进行，采取机械制作、人工绑扎。4.6.1.1施工前准备阶段（1）钢筋的检验与保管钢筋进场应具有出厂证明书或复试报告单。钢筋取样，每批代表数量不 大于60,每批钢筋中的任意两根钢筋上各取一套，每套试样从每根钢筋端部 截去5 0cm,然后再截取试样三根，一根作为拉力试验，另一根作冷弯试验。试验时，如有一个试验结果不符合规范所规定时，则应另取双倍数量的试样,对不合格的项目作第二次试验，如仍有一组试样不合格，则该批钢筋立即退 场，不能用在工程项目上。钢筋运到施工现场后，必须严格按要求分批同等级、牌号、直径长度分 别挂牌堆放，并标注明细。堆放时，钢筋下面要垫木，离地面不得少于20cm,以防止钢筋锈蚀和污染。钢筋成品要分部位和构件名称，按号码顺序堆放，同一部位或同一构件 的钢筋要放在一起，按号牌排列，牌上注明构件名称、部位、钢筋型号、尺 寸、直径、根数。（2）材料要求1）外观检查：每批钢筋均应进行外观检查，表面不得有裂纹，结疤和折 叠及锈蚀，钢筋每1m弯曲度不应大于4 mm。2）力学性能试验：进入综合加工场的钢筋按规定的取样方法抽样，进行 拉伸试验（包括屈服点、抗拉强度和伸长率）及冷弯试验。经试验不合格的 及时清运出场外。3）进场的钢筋应按批量和炉号提供合格证和试验报告，技术资料不明的 钢筋不得进场。4）混凝土构件的钢筋保护层应严格按照施工图设计留置，保护层垫层的 选择：梁底、板底采用塑料垫块，梁侧、柱采用塑料环垫块。5）钢筋在现场加工，配筋时严格按照施工图纸要求，力求配筋损耗率最 小，配筋根据项目经理部审核批准后的钢筋配料单进行钢筋的加工，加工过 程中要严格控制加工尺寸；加工尺寸不合格的钢筋不准使用。成品钢筋及原 材料要分类码放并挂标识牌。4.6.1.2施工阶段4.6.1.2.1材料要求钢筋加工成型严格按国家现行有关标准和设计要求进行。在除锈过程中发现钢筋表面的氧化铁皮鳞落现象严重，并已损伤钢筋截 面，或在除锈后钢筋表面有麻坑、斑点伤蚀截面时，应降低使用或剔除不用。钢筋的调直、切断和弯曲成型的过程中要严格按施工规范的要求进行。由专业人员进行配筋，重要部位配筋单要经项目技术负责人审核后才允许加 Xo钢筋连接主要采用绑扎连接，接头的质量标准应符合现行国家有关标准 的要求。钢筋接头位置按图纸和规范要求设置。梁、板、柱节点处钢筋密集、交错、在绑扎前需要放样，以保证该位置钢筋绑扎质量。4.6.1.2.2钢筋绑扎施工工艺：钢筋翻样一材料检验一焊接试验一钢筋制作一成品钢筋检验 一钢筋绑扎一成型钢筋验收一隐蔽工程记录（1）钢筋绑扎前应先熟悉施工图，核对钢筋配料表和料牌。核对成品钢 筋的品种、直径、形状、尺寸和数量，如有错漏，应立即纠正增补。绑扎复杂结构部位时，应先研究钢筋的穿插就位顺序，并与有关工种研 究支模、绑扎钢筋等遇到的施工难度，以确保施工进度要
