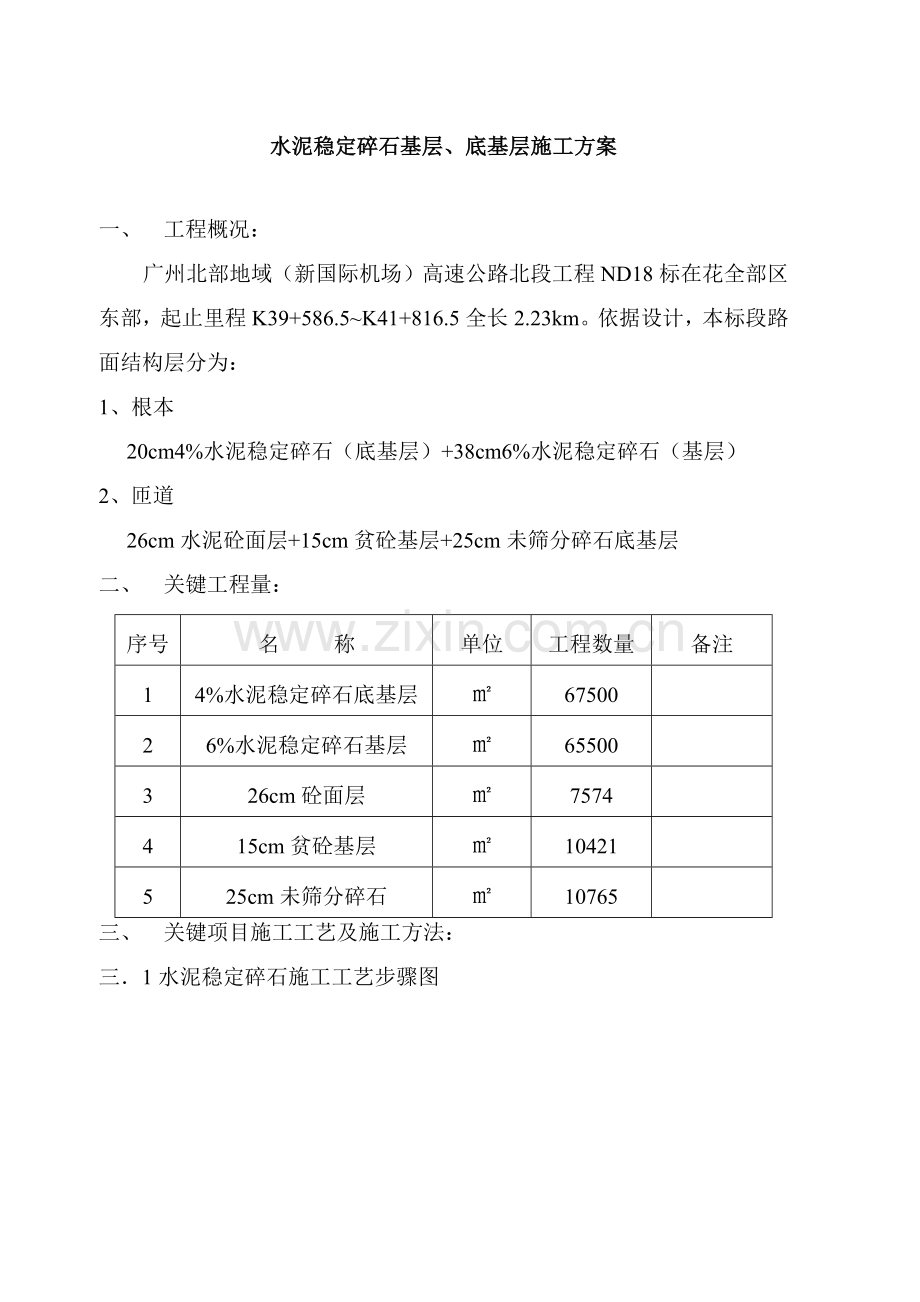

水泥稳定碎石基层、底基层施工方案

一、 工程概况：
广州北部地域（新国际机场）高速公路北段工程ND18标在花全部区东部，起止里程K39+586.5~K41+816.5全长2.23km。依据设计，本标段路面结构层分为：
1、根本
20cm4%水泥稳定碎石（底基层）+38cm6%水泥稳定碎石（基层）
2、匝道
26cm水泥砼面层+15cm贫砼基层+25cm未筛分碎石底基层
二、 关键工程量：
序号
名 称
单位
工程数量
备注
1
4%水泥稳定碎石底基层
㎡
67500

2
6%水泥稳定碎石基层
㎡
65500

3
26cm砼面层
㎡
7574

4
15cm贫砼基层
㎡
10421

5
25cm未筛分碎石
㎡
10765

三、 关键项目施工工艺及施工方法：

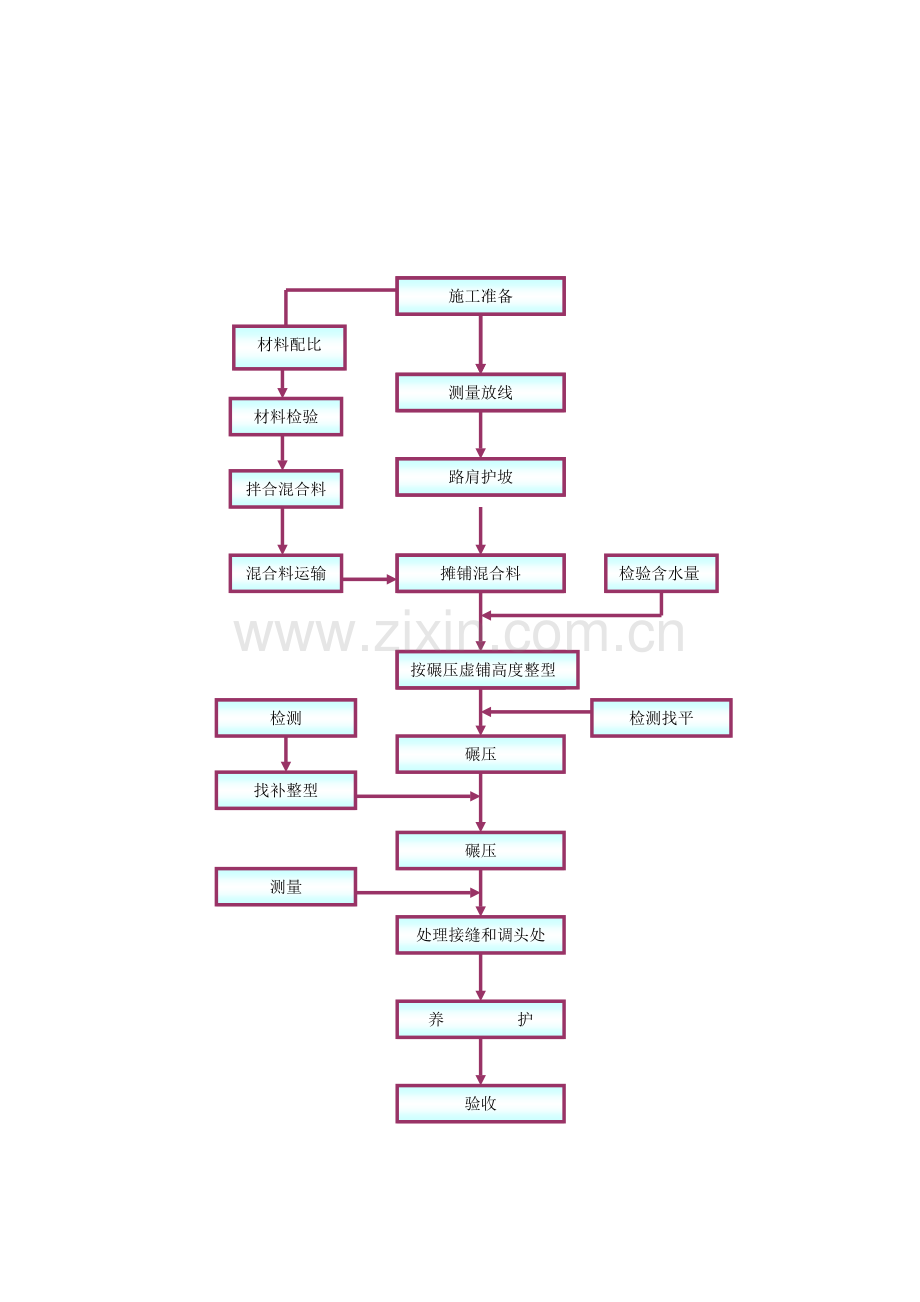

三．1水泥稳定碎石施工工艺步骤图

材料配比
拌合混合料
碾压
找补整型
检测找平
检验含水量
材料检验
混合料运输
检测
验收
养 护
处理接缝和调头处
碾压
按碾压虚铺高度整型
摊铺混合料
路肩护坡
测量放线
施工准备
测量

三．2施工准备工作
1、材料及配合比设计
（1）水泥：采取32.5普硅水泥，初凝时间在3小时以上，终凝时间6小时以上，本工程采取炭木牌（专用）缓凝水泥，依据试验，初凝时间在3.5小时以上，终凝时间在7小时以上。
（2）碎石：压碎值底基层小于30%，基层小于26%，针片状总含量不超出20%，且不得含存粘土块，腐植物质。
集料要满足级配要求，依据当地域材料供给情况，选择3种不一样规格集料分别筛后，经过计算找出适宜百分比，再按此百分比组成符合要求混合集料。
（3）配合比设计：按设计图纸要求水泥用量和符合级配要求集料拌匀后，进行重型击实，确定最好含水量最大干密度，并制作试件进行无侧限抗压强度试验，如强度符合设计要求时即指两项试验结果可提出配合比设计汇报，如不符合时重做试验。
在混合料配合比设计时，应确定延迟时间对其强度和干密度影响试验，确定适宜最大许可延迟时间，并据此控制施工。
2、试验段。在进行基层、底基层施工前，先做试验段
（1）试验段长度不少于100m，规范要求不少于600㎡；
（2）基层、底基层应分别进行试验；
（3）经过试验检验材料配合比、施工机具设备、工艺方法正确性；
（4）经过试验确定松铺系数（通常为1.30~1.35），碾压次数、碾压速度、摊铺进度、每段作业长度等。
（5） 试验时要认真做好统计，试验后要对质量指标、外观检验进行抽检，并依此写出试验汇报。
（6） 本标段试验段设在K0+060~K0+160右侧面积约1200㎡。
3、施工放样
复测路控制中线、边线及标高控制点，放出水稳层施工控制边线，并在边线位置打边桩，边桩上打点（路称“红印”）作为每层水泥稳定碎石顶面控制标高。
底基层开工前，应对下表面路基进行平整度、压实度、弯沉值、高程、宽度、横坡进行复测。平整度、压实度、弯沉值、高程、宽度、横坡符合文件要求，并没有松散材料和软弱点后，才能进行底基层施工。
三．3水稳层摊铺及碾压
1、施工放样
复测路控制中线、边线及标高控制点，放出每板水泥碎石基层施工控制边线，并在边线位置边桩上打点（线印）作为水泥碎石基层顶面控制标高。
2、混合物拌制
（1）水泥稳定级配碎石本企业用集中搅拌法施工，拌和机为400t/h混合料拌合机，自卸车运往现场。
（2）拌和前调试厂设备，使混合料合理颗粒组成和含水量达成要求要求。原集料颗粒组成发生改变时，要重新调试设备。添加水量要依据混合料含水量改变立即调整。
（3）为避免拌和及运输过程中水分损失影响，拌和时含水量略大于最好值，使摊铺时含水量大于最好值。
3、摊铺
（1）采取两台稳定土摊铺机联机同时摊铺混合料，依据设计及现场实际情况，我方采取一台WC-95及WCF-75两台摊铺机一前一后相隔5m同时摊铺。
（2）拌和机生产速度和现场摊铺速度要相互协调，降低摊铺机停机待料情况出现。
（3）在摊铺机后面设专员负责粗集料离析现象，尤其是局部粗集料窝要铲除，并用新拌混合料填补。
（4）摊铺混合料时，中间标准不中止，如因故中止超出3小时，要设置横向接缝，摊铺机驶离混合料末端。
（5）人工将末端混合料弄整齐，紧靠混合料放两根方木，方木高度和混合料压实厚度相同，整平靠近方木混合料。
（6）方木另一侧用碎石回填约3米长，基高度高出方木几厘米。
（7）在重新开始摊铺混合料前，将碎石和方木除法，并将下承层顶面清扫洁净。摊铺机返回已压实层末断重新开始摊铺混合料。
（8）如摊铺中止后，应天气原因未能按上述方法处理横向接缝，而中止时间已超出2~3小时，则将摊铺机周围及下面未经压实混合料铲除，并将已碾压密实且高程和平整度符合要求末端挖成一横向（和路中心线垂直）垂直向下断面，然后再摊铺新混合料。
4、碾压
（1）碾压时先用20T型压路机跟在摊铺机后立即进行碾 压，再用22T重型振动压路机继续碾压密实。
（2）碾压分层进行，为确保质量每一工作面不低于2台压路机，底基层15cm一次摊铺碾压成形，基层30cm分二次摊铺成形（按15cm+15cm）。
（3）直线和不设超高平曲线段，由两侧向中间碾压；设超高平曲线段由内侧向外侧进行碾压。
（4）碾压时要重合1/2轮宽，后轮必需超出两段接缝处。
（5）压路机碾压6~8遍，头两遍速度采取1.5~1.7km/h，以后采取2.0~2.5km/h。
（6）碾压过程中，混合料表面要一直保持湿润，如水分蒸发过快，要立即补撒少许水碾压。
（7）碾压要在试验确定延迟时间内完成，并达成98%以上压实度，同时没有显著轮迹。
5、养生
水泥碎石层表面采取洒水车撒水养生，撒水次数视天气情况而定，基层表面要保持湿润。洒水养生7天以上，养生期间除撒水车外，封闭交通。

三．4工程机械数量表
序号
名称
型号及规格
单位
数量
备注
1
粒料摊铺机
WTU-95
台
1

2
粒料摊铺机
WTU-75
台
1

3
自卸汽车
三菱
台
10

4
三滚轴摊铺机
ABG423
台
1

5
压 路 机
CZT20
台
2

6
压 路 机
CZT22
台
1

7
铲 车
ZL50
台
2

8
粒料拌和站
400t/h
套
1

9

10

三．5确保工程安全文明环境保护方法及技术方法
1、果断落实“安全第一，预防为主”方针，并制订具体可靠规则、措施，切实给予实施。严格遵守《安全法》和国家、部、省、市颁发相关安全生产要求。
2、针对工程项目施工特点进行安全文明环境保护教育和技术培训考评，对管理人员和施工操作人员按其各自职责范围对其进行教育，建立安全生产奖惩制度，并认真落实。
3、编制和呈报安全文明和环境保护计划、技术方案和方法，并认真落实落实。
4、确保必需安全文明环境保护经费投入。购置必备劳护、环境保护用具、安全设备及设施，使之能完全满足安全生产需要。
5、主动做好安全文明和环境保护检验，发觉隐患，立即整改。
6、必需逐层进行安全文明环境保护技术交底，技术交底应有书面资料或有作业指导书（或操作细则）。技术交底针对性要强，并推行签字手续，归档保留。项目经理部安全文明督察员负责监督检验，严格根据技术交底要求进行作业。
7、严格特殊工种持证上岗制度，特殊工种必需按要求到相关主管部门经培训考评合格后，持证上岗。操作证必需按期复审。特种作业必需严格实施多种安全技术操作规程，确保安全施工。
8、施工现场临时用电要有施工组织设计或方案，应按《施工现场临时用电安全技术要求》要求进行设计、验收和检验。健全安全用电管理制度和安全技术档案。
9、建立安全文明环境保护检验制度，实施定时、季节、专业性检验，和天天巡检。安全检验以查思想、查制度、查隐患为主，结合季节和工地特点，结合生产实际情况，结合防治惯性事故安排进行。每次检验要相关键、有标准，要评选记分。
10、项目经理部设置一名专职文明环境保护环境保护施工员和一名兼职文明环境保护环境保护施工主管领导，负责现场文明环境保护施工。
11、本工程文明环境保护施工管理采取分段责任承包管理形式，由各施工阶段责任人负责本段文明环境保护施工管理，在施工中建立健全施工计划、质量安全、现场技术、现场材料、现场机械等管理制度，并予认真实施。
