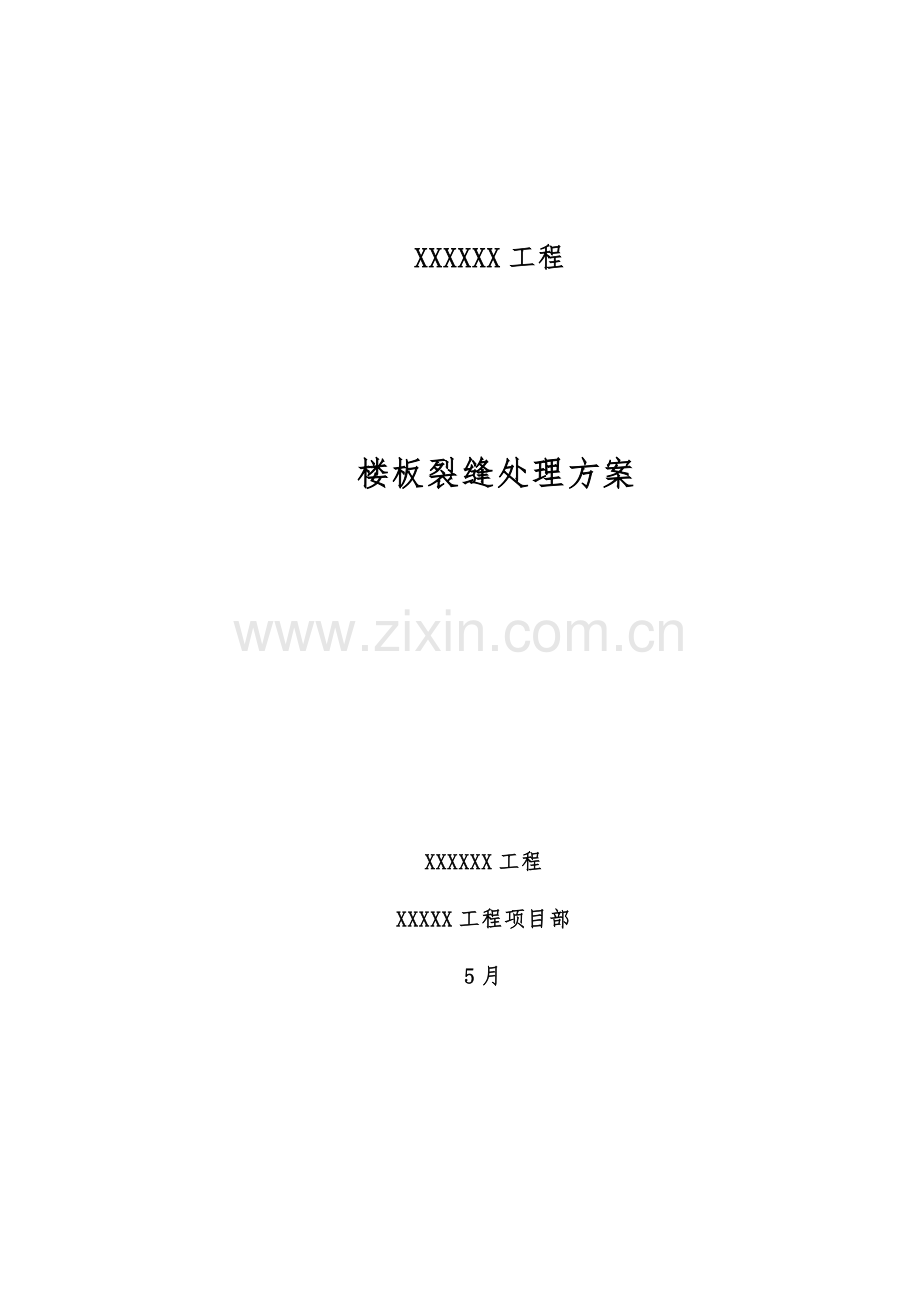

XXXXXX工程

楼板裂缝处理方案

XXXXXX工程
XXXXX工程项目部
5月

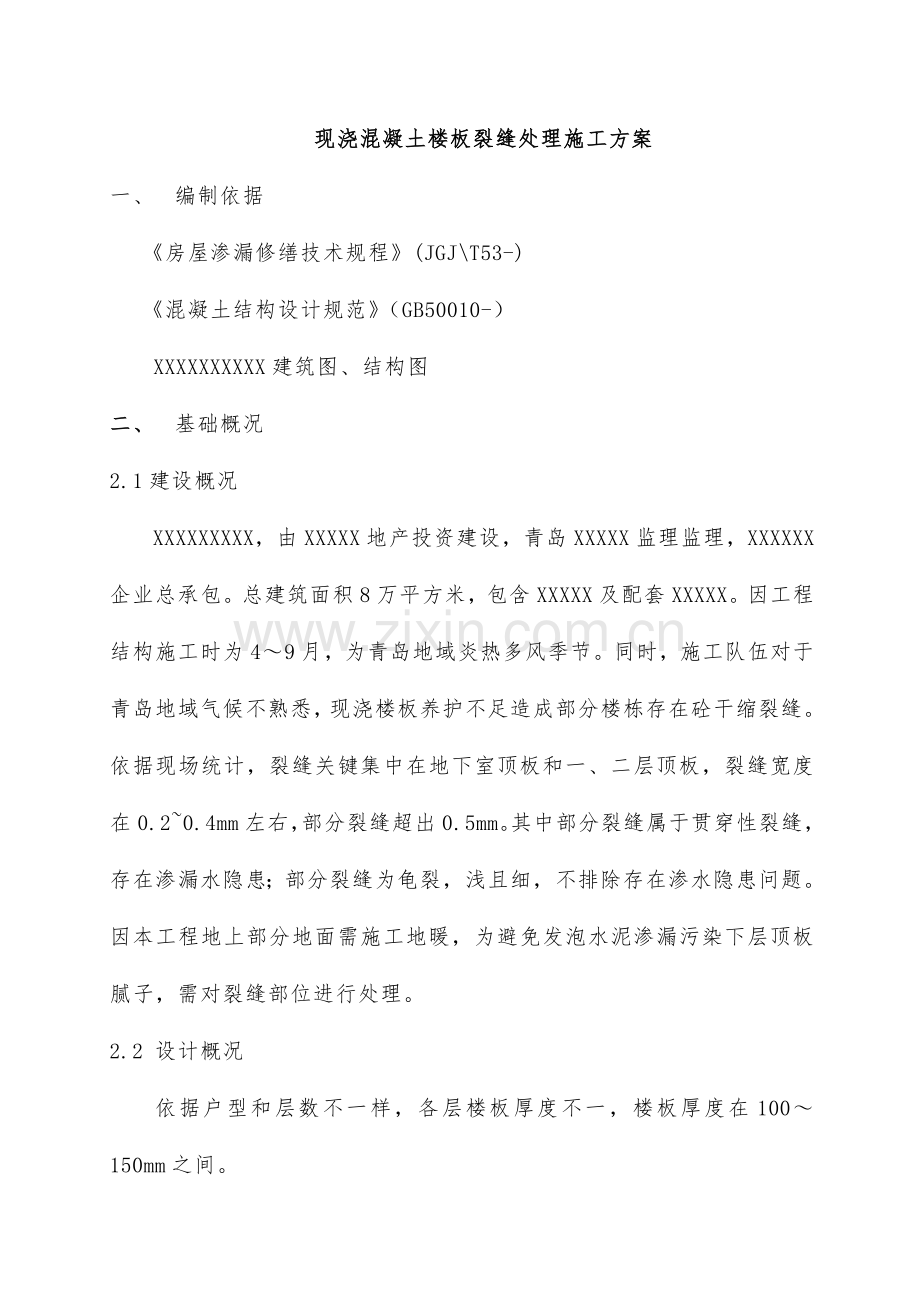

现浇混凝土楼板裂缝处理施工方案
一、 编制依据
《房屋渗漏修缮技术规程》(JGJ\T53-)
《混凝土结构设计规范》（GB50010-）
XXXXXXXXXX建筑图、结构图
二、 基础概况
2.1建设概况
XXXXXXXXX，由XXXXX地产投资建设，青岛XXXXX监理监理，XXXXXX企业总承包。总建筑面积8万平方米，包含XXXXX及配套XXXXX。因工程结构施工时为4～9月，为青岛地域炎热多风季节。同时，施工队伍对于青岛地域气候不熟悉，现浇楼板养护不足造成部分楼栋存在砼干缩裂缝。依据现场统计，裂缝关键集中在地下室顶板和一、二层顶板，裂缝宽度在0.2~0.4mm左右，部分裂缝超出0.5mm。其中部分裂缝属于贯穿性裂缝，存在渗漏水隐患；部分裂缝为龟裂，浅且细，不排除存在渗水隐患问题。因本工程地上部分地面需施工地暖，为避免发泡水泥渗漏污染下层顶板腻子，需对裂缝部位进行处理。
2.2 设计概况
依据户型和层数不一样，各层楼板厚度不一，楼板厚度在100～150mm之间。
三、 使用范围
本方案适适用于XXXXXXX现浇楼板裂缝处理。
四、 处理方案选择
依据GB50010-混凝土结构设计规范3.3.4条，钢筋混凝土结构裂缝控制在0.3mm以内，所以对于＜0.3mm龟裂缝在设计规范内，地暖发泡水泥施工前不进行处理。如施工后发觉渗漏，采取低压注浆（环氧树脂）处理；对于≥0.3mm裂缝采取低压注浆（环氧树脂）处理方法。
4.1高压灌浆作用机理
高压灌浆就是利用高压灌浆机，经过在缝位置钻孔，使钻孔和缝隙在混凝土深处相交，埋设灌浆嘴， 将化学灌浆材料注入混凝土裂缝中，到混凝土裂缝中浆液会快速向内外扩散、固化，这么固化环氧树酯填充混凝土全部裂缝，达成补强目标。因为楼板厚度相对比较薄100—150mm，所以利用高压灌浆机时，应严格控制压力不超出2.5--3MPA，即低压灌浆。此工艺施工必需由受过专业培训人员且有专业施工设备施工队伍进行施工。
4.2使用材料
北京冶建工程裂缝处理中心“工程师”品牌低压注浆材料AB-1树脂，AB-1树脂属于环氧树脂，其性能为：粘度60-100MPA.S/20。C，抗压强度＞40MPA，拉伸强度＞15MPA，粘接强度＞3.0MPA，延伸率＞1.5%，用于大于0.3MM裂缝宽度。使用特点：低粘度，高强度，干燥环境使用。
AB-1树脂经过机械压力注入混凝土裂缝缝隙内，树脂胶将混凝土粘接在一起，经过试块抗压、抗拉试验，大于C30混凝土设计要求。
C30混凝土轴心抗压强度标准值fck=20.1MPA，轴心抗拉强度标准值为ftk =2.01MPA。
4.3施工工艺：
4.3.1正确观察裂缝宽度，裂缝调查，原因分析。
调查裂缝现实状况,包含宽度、长度，看裂缝是否贯通，是否漏水，开裂时间，使用材料，环境条件等。分析开裂原因，制订修复方案。
4.3.2基层处理，洗缝
清除裂缝表面灰尘、油污，确保干燥牢靠。用空压机以6MPa压力向裂缝内吹风，将缝内粉尘吹洗洁净，并能够观察裂缝情况。
工具使用扫把、鼓风机（灭火机）、吸尘器、毛刷、记号笔，
4.3.3封闭裂缝：
采取工程师®快干型封缝胶，沿裂缝表面涂刮，宽度5CM，确保封严。目标是在灌环氧浆液时不跑浆。
工具使用开刀，刮板，工程师快干封缝胶（甲乙混合）。
4.3.4确定注入口，钻孔：
使用冲击电锤钻孔，孔距在20cm左右，钻头直径为10mm，钻孔深度30MM，钻孔必需穿过裂缝，不得将楼板结构打穿。
注入口位置尽可能设置在裂缝较宽、开口较通畅部位。
4.3.5埋设灌浆嘴：
在钻好孔内安装灌浆嘴（止水针头，有回止阀结构），并用专用内六角板手拧紧，使针头后膨胀螺栓胀开。
4.3.6配置树脂
按百分比配置AB-1灌浆树脂，根据本材料提供配比要求施工。即甲组:乙组=4:1（重量比）。
4.3.7连续灌浆
使用高压灌浆机向灌浆孔（嘴）内灌注环氧树酯浆料，压力在2.5-3MPa，平面可从一端开始，单孔逐一连续进行，当相邻孔开始出浆后，保持压力3—5分钟，即可停止本孔（嘴）灌浆，改注相邻灌浆孔。4.3.8拆除灌浆嘴
灌浆完成，确定环氧树酯完全固化即可去掉或敲掉外露灌浆嘴。清理洁净已固化溢漏出灌浆液。
4.3.9修补封闭灌浆口
灌浆完成，确定环氧树酯完全固化即可去掉或敲掉外露灌浆嘴。清理洁净已固化溢漏出灌浆液。
4.3.10高压机械泵灌注环氧树酯优点：
1) 压力高且稳定可靠，可让环氧类浆液完全进入砼结构裂缝深层微小裂缝内部、效果好，此环氧类浆液为专用浆液，不需丙酮稀释，固化后不会收缩。
2) 施工工艺简单、易行，施工速度快，处理裂缝效果好，一次处理成功，施工效率高，传统作法无法比拟。
3) 施工综合费用低，经济效益显著。
五、 质量控制标准
1) 裂缝表面基础平整、洁净，遗留少许浆液，水泥防护层硬化后仅出现极少鼓泡、脱落为合格。裂缝表面平整齐净、美观，基础没有残留浆液，水泥浆硬化后没有出现鼓泡、脱落，为优良。
2) 防水层和基层应粘接牢靠，不脱落，不粉化，不起皮，不渗水，为合格。
3) 资料基础齐全、整齐，统计基础清楚为合格。统计资料齐全、整齐，统计清楚、具体为优良。
六、 安全、文明施工方法
（1）进场人员应持证上岗，进入施工现场必需佩戴安全帽。使用门式移动脚手架时，操作人员需佩戴安全带。
（2）施工中所使用机械设备和使用电线、电箱等，应严格遵守《施工现场临时用电安全技术规范》JGJ 46-。
（3）施工中应严格遵守《建筑施工现场环境和卫生标准》JGJ146-。
（4）施工过程中，应加强成品保护，不得污染四面墙面，地面，应做到工完场清。
（5）高空作业，应严格遵守《建筑施工高处作业安全技术规范》JGJ80-91。
