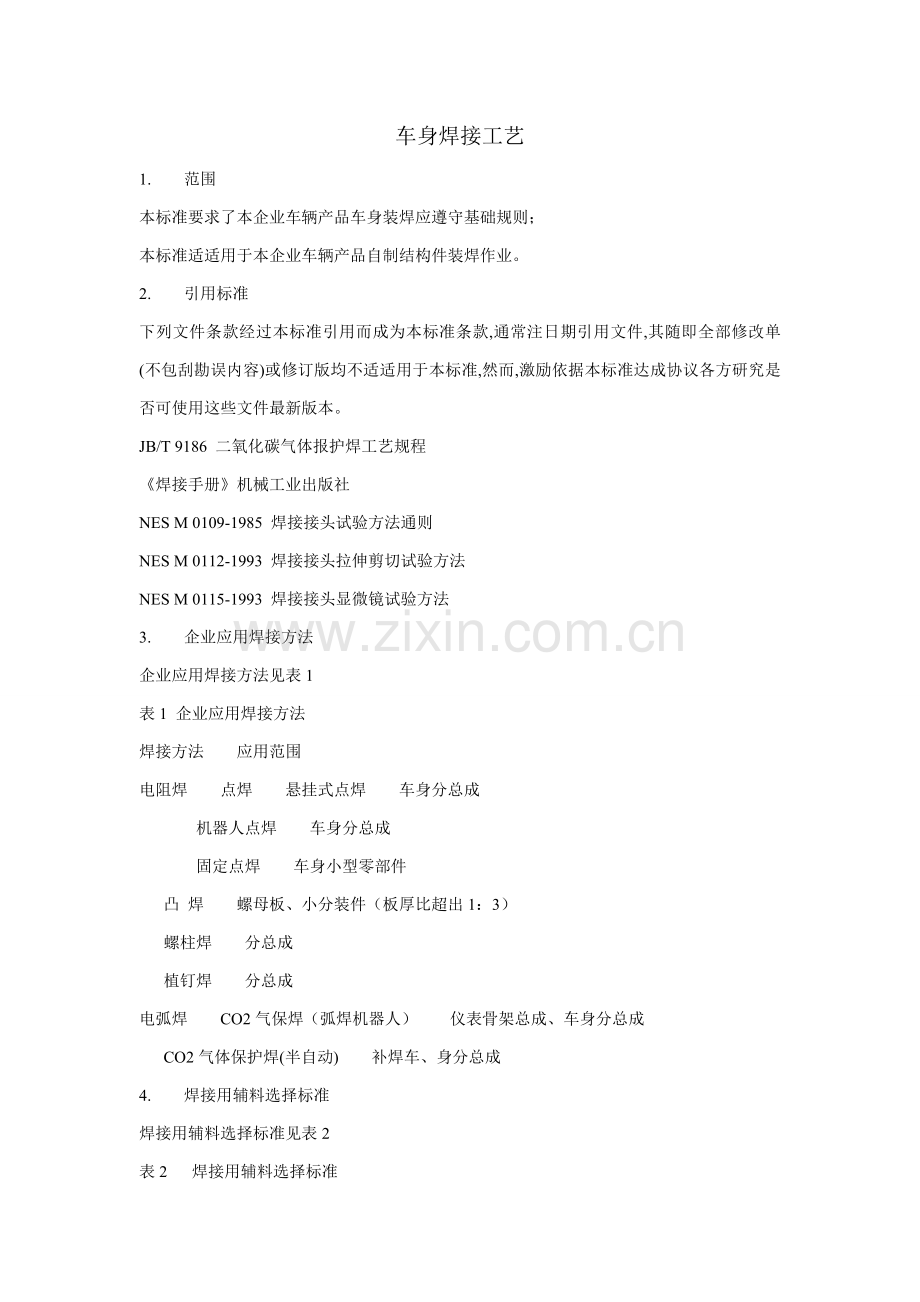

车身焊接工艺
1. 范围
本标准要求了本企业车辆产品车身装焊应遵守基础规则；
本标准适适用于本企业车辆产品自制结构件装焊作业。
2. 引用标准
下列文件条款经过本标准引用而成为本标准条款,通常注日期引用文件,其随即全部修改单(不包刮勘误内容)或修订版均不适适用于本标准,然而,激励依据本标准达成协议各方研究是否可使用这些文件最新版本。
JB/T 9186 二氧化碳气体报护焊工艺规程
《焊接手册》机械工业出版社
NES M 0109-1985 焊接接头试验方法通则
NES M 0112-1993 焊接接头拉伸剪切试验方法
NES M 0115-1993 焊接接头显微镜试验方法
3. 企业应用焊接方法
企业应用焊接方法见表1
表1 企业应用焊接方法
焊接方法 应用范围
电阻焊 点焊 悬挂式点焊 车身分总成
机器人点焊 车身分总成
固定点焊 车身小型零部件
凸 焊 螺母板、小分装件（板厚比超出1：3）
螺柱焊 分总成
植钉焊 分总成
电弧焊 CO2气保焊（弧焊机器人） 仪表骨架总成、车身分总成
CO2气体保护焊(半自动) 补焊车、身分总成

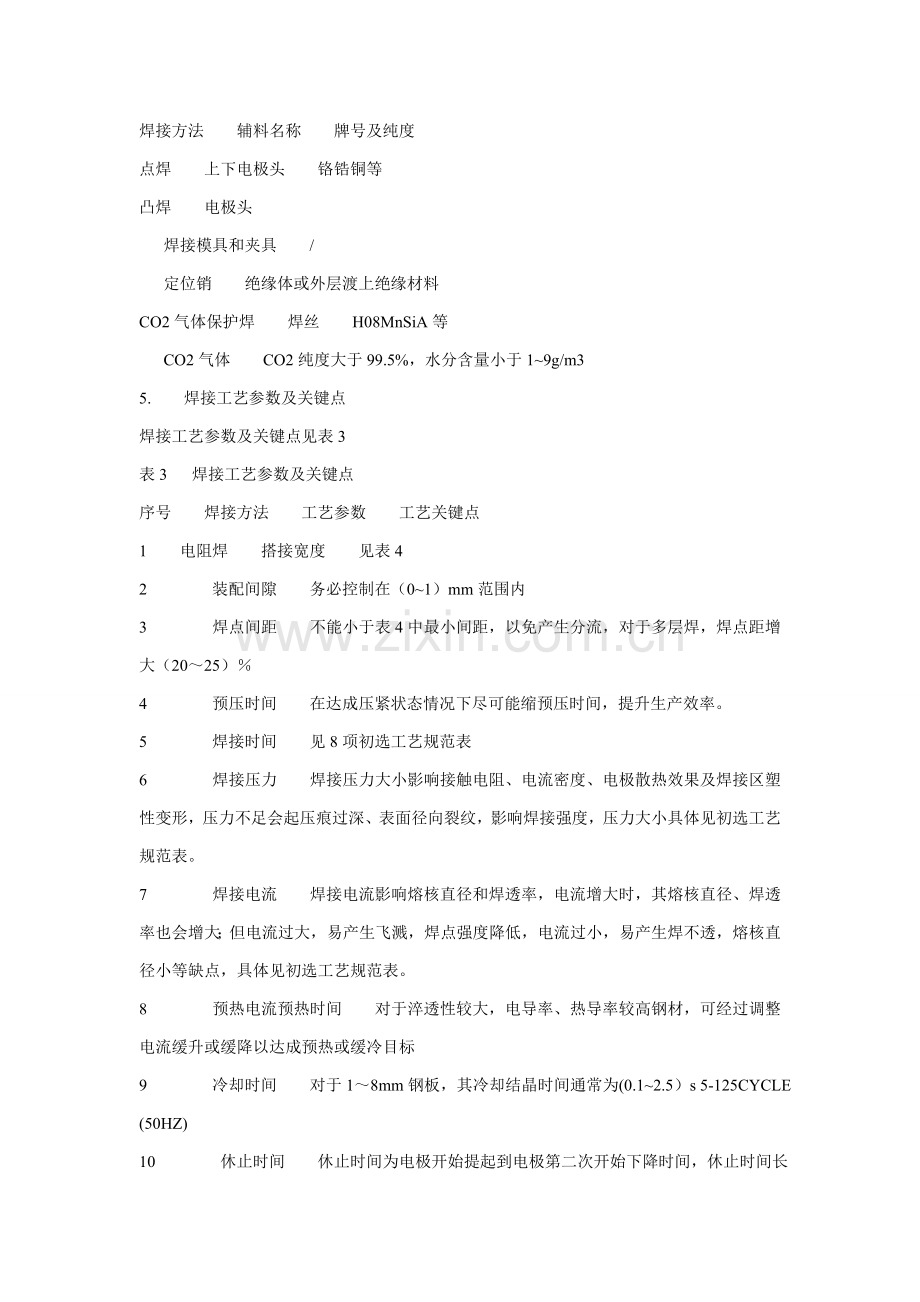

4. 焊接用辅料选择标准
焊接用辅料选择标准见表2
表2 焊接用辅料选择标准
焊接方法 辅料名称 牌号及纯度
点焊 上下电极头 铬锆铜等
凸焊 电极头
焊接模具和夹具 /
定位销 绝缘体或外层渡上绝缘材料
CO2气体保护焊 焊丝 H08MnSiA等
CO2气体 CO2纯度大于99.5%，水分含量小于1~9g/m3
5. 焊接工艺参数及关键点
焊接工艺参数及关键点见表3
表3 焊接工艺参数及关键点
序号 焊接方法 工艺参数 工艺关键点
1 电阻焊 搭接宽度 见表4
2 装配间隙 务必控制在（0~1）mm范围内
3 焊点间距 不能小于表4中最小间距，以免产生分流，对于多层焊，焊点距增大（20～25）％
4 预压时间 在达成压紧状态情况下尽可能缩预压时间，提升生产效率。
5 焊接时间 见8项初选工艺规范表
6 焊接压力 焊接压力大小影响接触电阻、电流密度、电极散热效果及焊接区塑性变形，压力不足会起压痕过深、表面径向裂纹，影响焊接强度，压力大小具体见初选工艺规范表。
7 焊接电流 焊接电流影响熔核直径和焊透率，电流增大时，其熔核直径、焊透率也会增大；但电流过大，易产生飞溅，焊点强度降低，电流过小，易产生焊不透，熔核直径小等缺点，具体见初选工艺规范表。
8 预热电流预热时间 对于淬透性较大，电导率、热导率较高钢材，可经过调整电流缓升或缓降以达成预热或缓冷目标
9 冷却时间 对于1～8mm钢板，其冷却结晶时间通常为(0.1~2.5）s 5-125CYCLE (50HZ)
10 休止时间 休止时间为电极开始提起到电极第二次开始下降时间，休止时间长短影响连续打点速度。
11 电极直径 电极直径大小影响电流密度、熔核直径、散热效果，所以应依据不一样板厚选择适宜电极直径，具体见初选工艺规范表。
12 连续打点次数电极使用寿命 连续打点次数试验后确定，电极使用寿命见电极更换基准。
13 熔核直径熔 核 率压痕深度拉剪负荷 （熔核直径、熔核率、压痕深度、拉剪负荷是质量特征）熔核直径计算和判定见表5，熔核率计算：η=h/(δ-c)100%，通常熔透率为20～80％, h(熔核最大高度) ，δ（板厚），c（压痕深度）。压痕深度：不超出15％，特殊情况可增大到20～25％。
14 CO2气保焊 焊接电流（送丝速度）、 对于不一样焊丝直径，焊接电流是不一样，电流过大，易产生组织粗大、烧穿；电流过小，易产生焊不透、咬边。
15 焊接电压 对于一定焊丝直径和焊接电流，必需选择适宜焊接电压匹配才能取得稳定短途经渡效果，具体匹配见表11
16 空载电压 通常电弧电源空载电压为（50～80）V
17 收弧电流收弧电压 控制收弧接头质量和外观。
18 气体流量 焊接过程中，CO2气体保护焊气体流量和焊丝直径、焊接电流、焊接速度、焊接周围环境、焊接位置相关，室外或仰焊时流量合适增大；气体流量过大和过小全部会产生保护不良，具体见表11。
19 气瓶使用气压气体纯度 气瓶使用气压为14.5MPa，当气瓶压力降为980KPa时，应停止使用，因为此时水分含量增加了3倍；CO2纯度大于99.5%，水分含量不超出0.005％。
20 焊丝直径导电嘴直径导电嘴寿命 焊丝直径选择见表11,本企业选择焊丝直径为φ1.0，导电嘴孔径规格为φ1.00.40.1，最大不能超出φ1.4。
21 焊接速度 焊接速度过快，会引发焊缝两边咬边；焊接速度过慢，易产生焊缝组织粗大及烧穿；对于半自动焊，焊接速度不超出50Cm/min。
22 干伸长度 焊丝干伸长度和焊丝直径、焊接电流和电弧电压相关，在焊接过程中，导电嘴到母材间距离通常为焊丝直径10～15倍，约（10～20）mm；焊丝伸出长度增加，焊接电流下降，母材熔深减小，反之熔深增大。
6. 点焊接头最小搭边宽度和焊点最小点距
a) 点焊接头最小搭边宽度见图1
最小搭边宽度
b = 4δ+8 (当δ1＜δ2 时，按δ2计算 ）
其中 b ——搭边宽度，mm
δ——板厚，mm

图1 搭边尺寸
b) 点焊接头最小搭边宽度和焊点最小点距见表4
表4 点焊接头最小搭边宽度和焊点最小点距 单位：mm
项目 参数值
最薄板件厚度 0.5 0.8 1.0 1.2 1.5 2.0 2.3 3.2
单排焊点最小搭边宽度 11 11 12 14 16 18 20 22
双排焊点最小搭边宽度 22 22 24 28 32 36 40 42
焊点最小距 9 12 18 20 27 35 40 50
7. 点焊熔核直径合格判定基准
点焊熔核直径合格判定基准见表5
表5 点焊熔核直径合格判定基准 单位： mm
项目 参数值
板 厚 0.8 0.9 1.0 1.2 1.4` 1.5 1.6 1.8 2.0 2.3 2.5 2.8 3.0
最小值 3.8 4.0 4.3 4.7 5.0 5.2 5.6 5.7 6.0 6.4 6.7 7.0 7.4
平均值 4.5 4.7 5.0 5.5 5.9 6.1 6.3 6.7 7.1 7.6 7.9 8.4 8.7
注：d=(a+b)/2 d――熔核直径平均值 a――熔核直径最短径 ；b――熔核直径最长径

8. 焊接参数初选工艺规范
8.1低碳钢点焊焊接初选工艺规范
低碳钢点焊焊接初选工艺规范见表6
表6 低碳钢点焊焊接初选工艺规范
板厚,mm 电极工作表面直径,mm 最好规范（A类） 中等规范（B类）
焊接时间,周 焊接压力,KN 焊接电流,KA 抗剪强度，KN，±14% 焊接时间,周 焊接压力,KN 焊接电流,KA 抗剪强度，KN，±14%
0.5 4.3~5.3 5 1.35 6.0 2.4 9 0.9 5.0 2.1
0.8 4.5~5.3 7 1.90 7.8 4.4 13 1.25 6.5 4.0
1.0 5.5~6.0 8 2.25 8.8 6.1 17 1.5 7.2 5.4
1.2 5.8~6.2 10 2.70 9.8 7.8 19 1.75 7.7 6.2
1.5 6.0~7.0 13 3.60 11.5 10.6 25 2.4 9.1 10.0
1.8 7.0~7.7 15 4.10 12.5 13.0 28 2.75 9.7 11.8
2.0 7.0~8.0 17 4.70 13.3 14.5 30 3.0 10.3 13.7
2.3 7.0~8.0 20 5.80 15.5 18.5 37 3.7 11.5 17.7
3.2 8.0~10.0 27 8.20 17.4 31.0 50 5.0 12.9 28.5
注1： 首先选择最好规范，然后再考虑试选中等规范。在生产中，可依据实际情况，对焊接规范进行调整，调整量不超出±15%。注2： 对于不一样厚度零件点焊时，规范参数可先按薄件选择，再按板件厚度平均值经过试片剥离试验修正。通常选择硬规范：大电流、短时间来改善熔核偏移。注3：多层板焊接，按外层较薄零件厚度选择规范参数，再按板件厚度平均值经过试片剥离试验修正。当一台焊机既焊双层板又焊多层板时，优先选择能够兼顾两种情况规范参数，当不能兼顾时，多层板焊接可采取二次点焊。注4： 车身外覆盖件要求采取无痕点焊，焊接工艺规范经过工艺验证后纳入工艺文件，特殊情况除外。注5： 1 周=0.02 秒。
8.2 螺母（螺栓）凸焊焊接初选工艺规范
螺母（螺栓）凸焊焊接初选工艺规范见表7。
表7 螺母（螺栓）凸焊焊接初选工艺规范
板厚，mm 凸焊模 定位销直径，mm 凸焊螺母规格 焊接电流，KA 电极压力，KN 焊接时间，周
0.9～1.2 M4 4.8 M4 9.0～12.0 5～7 4～5
M5 5.8 M5 9.5～12.5 5～7 4～5
M6 6.8 M6 10.0～13.0 5～7 5～6
0.9 M8 8.8 M8 11.0～14.5 5～7 8～10
2.2 M8 8.8 M8 11.0～15.0 5～7 8～10
3 M10 10.8 M10 12.0～15.5 5～7 8～10
3.2 M12 12.8 M12 12.5～15.5 5～7 9～11

8.3 螺柱焊焊接初选工艺规范
螺柱焊焊接初选工艺规范见表8
表8 螺柱焊焊接初选工艺规范
螺柱直径,mm 焊接时间,ms 焊接电压，V 焊接电流，A 提升高度,mm 伸出长度,mm
M5 100 20～30 400 1.5～7 2～8
M6 120 480 1.5～7 2～8
M8 160 25～35 640 1.5～7 2～8
M10 200 30～40 800 1.5～7 2～8
M12 240 960 1.5～7 2～8
注1：电流可用下式进行估算，当d≤16mm 时，I（A）=80×d（mm）；当d＞16mm时， I（A）=90×d（mm）； 注2：电弧电压关键取决于提升高度和焊接电流，通常控制在(20～40）V之间；注3：对于平焊（工件焊接平面平行于地平面），其焊接时间可用下式进行估算： tw（s）=0.02×d（mm） d≤12mm （4） tw（s）=0.04×d（mm） d ＞12mm （5） 对于横焊（工件焊接平面垂直于地平面），其焊接时间应该减小；注4：具体工艺参数要进行试验确定。注5: 1s=1000ms
8.4 不锈钢点焊焊接初选工艺规范
不锈钢点焊焊接初选工艺规范见表9
表9 不锈钢点焊焊接初选工艺规范
板厚，mm 电极直径,mm 焊接时间,周 焊接压力，KN 焊接电流，KA
0.5 4.0 1.5-2.0 3-4 3.5-4.5
0.8 5.0 2.4-3.6 5-7 5.0-6.5
1.0 5.0 3.6-4.2 6-8 5.8-6.5
1.2 6.0 4.0-4.5 7-9 6.0-7.0
1.5 5.5-6.5 5.0-5.6 9-12 6.5-8.0
2.0 7.0 7.5-8.5 11-13 8.0-10.0
2.5 7.5-8.0 8.5-10.0 12-16 8.0-11.0
3.0 9.0-10.0 10.0-12.0 13-17 11.0-13.0

8.5 镀锌钢板点焊焊接初选工艺规范
镀锌钢板点焊焊接初选工艺规范见表10
表10 镀锌钢板点焊焊接初选工艺规范
镀层种类 镀层厚度，um 板厚，mm 最好条件（A类） 中等条件（B类）
焊接时间,周 焊接压力，KN 焊接电流，KA 焊接时间,周 焊接压力，KN 焊接电流KA
电镀层 2～3 0.8 8 2.7 10.0 10 2.0 8.5
2～3 1.2 10 3.3 11.5 12 2.5 10.5
2～3 1.6 12 4.5 14.5 15 3.2 12.0
热镀层 10~15 0.8 8 2.7 10.0 10 1.7 9.9
15~20 1.2 10 3.7 12.5 12 2.5 11.0
20~25 1.6 12 4.5 15.0 15 3.5 12.0

8.6 CO2焊焊接初选工艺规范
CO2焊焊接初选工艺规范见表11。
表11 CO2焊焊接工艺规范
板厚，mm 焊丝直径，mm 焊接电流，A 电弧电压，V 气体流量，l/min
0.9 0.8 80～115 19～23 7～12
1.0 80～115 19～23
1.2～1.5 0.8、1.0 100～130 19～23
2.0～2.5 0.8、1.0 130～160 20～26 9～15
2.5～3.0 1.0 140～200 24～28
4 1.2 180～230 24～28

9. 试验规范
工艺参数确实定应经过工艺试验确定，报事业部主管厂长同意后实施，同时工艺试验结果存档。
9.1 试验方法种类
表12 试验类型
试验方法 试验工具 焊接方法 内 容
拉伸试验 拉伸试验机、开槽夹具 点焊、凸焊、螺柱焊、植钉焊、CO2气保焊 抗拉强度，熔核直径，焊透率，缺点种类
剪切试验或金相试验 显微镜 点 焊 断面试验或表面质量情况
弯曲试验或垂击试验 套筒或锤子 螺柱焊 抗弯强度
冷弯试验 拉伸试验机 CO2气保焊 抗弯强度
宏观金相检验 显微镜或放大镜 CO2气保焊 表面质量情况

9.2试样准备
9.2.1 试样截取方位及尺寸应符合相关产品试验规范。
9.2.2 试样材质、尺寸、（板厚、外径、坡口形状等）、表面情况、热处理及焊接条件等一定要和产品相同。
9.2.3 试样焊前处理应符合工艺要求，做到无油污、锈迹、氧化皮、尘土等杂质。
9.2.4 电阻焊试样或试片选定标准
电阻焊试样规格见图2和表13

表13 点焊试样或试片规格 单位：mm
试样厚度，T 搭接宽度，W 试样长度，L 焊点间距P
≤0.8 20 100 20
0.8~1.3 30 30
1.3~2.5 40 40
2.5~3.5 50 55
3.5~4.4 50 70
4.4~5.0 50 80
9.3 试样截取方位及数量
9.3.1 样坯截取尽可能采取机械切削方法，用氧气切削时一定要去除热影响区。
9.3.2 抗剪切试验截取样坯数量不少于5个，宏观金相检验样坯不少于5个。
9.3.3 点焊接头抗剪切样坯、宏观金相检验样坯截取位置图3所表示。

9.3 工艺参数确定过程
9.3.1 步骤以下：

9.3.2 试验职责和要求
a) 技术部依据新产品板材厚度、材质，采取焊接设备、焊接方法制订焊接工艺参数及质量特征要求，制造部依据试验汇报最终制订出标准作业书并下发；
b) 品保部应依据焊件厚度、材质和工艺要求准备适宜焊接试样；
c) 保全组、焊接班依据制订焊接工艺参数进行设备参数调整和试片剥离试验，品保部现场跟踪确定并统计各项参数，合格后送试验室做宏观金相试验或剪切试验，待各项指标合格后进行连续打点测试并统计。
d) 品保部制订试验汇报
9.4 试验方法及计算
9.4.1拉伸试验
a) 抗拉强度
σB=
其中ＱB：抗拉强度（MPa）｛kgf/mm2｝
Pmax：拉伸负荷（N） ｛kgf｝
AO ：试片原断面面积（mm2）
b) 角焊缝接头剪切强度（MPa）｛kgf/mm2｝
τf =0.7

τb=0.35
其中τf ：正面角焊缝接头剪切强度（MPa）｛kgf/mm2｝
τb ：侧面角焊缝接头剪切强度（MPa）｛kgf/mm2｝
Pmax ：最大剪切负荷（N）｛kgf｝
fm ：角焊缝平均焊脚长度（mm）
lm ：角焊缝平均长度（mm）
c) 点焊、缝焊断面焊透率

薄板侧焊透率（%）=t1/T1*100%
薄板侧焊透率（%）=t2/T2*100%
其中板厚（T1＜T2）mm；t1，t2最大焊透深度
d) 对接接头焊透率

焊透率（%）=t/T*100%
其中板厚Tmm；t1，t焊透深度
9.4.2 弯曲试验或垂击试验
a) 做锤击试验时，螺柱1/4长度锤平到试件平面上，焊缝不应有裂纹；
b) 弯曲试验时，应将螺柱最少弯曲15º，并反弯到原始位置，焊缝不应有裂纹。

9.5 试验统计
9.5.1 材质统计
9.5.2 工艺参数统计（预压时间，焊接压力、气压，焊接时间，焊接电流，电极直径，焊核直径。）
9.5.3 连续打点次数
9.5.4 抗剪切强度统计
9.5.5 表面缺点情况统计
10. 焊接
10.1 焊工
焊工必需经过系统安全教育、理论学习和实际培训，经过考评并取得对应合格证书，方可从事相关焊接工作。
10.2 焊接准备
10.2.1焊接工装夹具
a)焊胎必需确保焊合件装配尺寸,使用安全、可靠，操作灵活、方便；
b)焊胎上定位元件应正确牢靠，夹紧装置动作正常，定位销等易损件若有磨损应立即更换；
c)焊胎中气路、阀门不得漏气，若有漏气应立即处理；
d)严禁在焊胎上试焊、引弧；
e)夹具、气缸上定位部件应常紧固并常维护，涂上润滑剂。
10.2.2 必需依据焊接位置、接头形式和作业效率等选择适宜焊接辅助装置。
10.2.3 对焊机及隶属设备严格进行检验，确保电路、水路、气路及机械装置正常运行，其仪表、开关、按钮、旋钮、阀门、指示灯等元件必需完好，调整灵活，指示数据清楚正确。
10.2.4 使用合格车身零部件（零部件表面无磕碰、划伤、裂纹等现象），对工件表面进行清理，除去尘土、油污、油漆、氧化皮、锈等；确保待焊接头处搭接良好，搭配形状相符合，贴合紧密。
10.2.5 操作者应做剥离试验,监测焊接工艺规范正确性,焊接质量合格后方能进入正常生产。符合下列要求为合格，不然为不合格。
a)当δ≤2mm时，应将焊点拉出，即在一片上形成孔洞，其直径应大于0.5*焊点熔核直径；
b)当δ＞2mm时，破坏后焊点，焊着面积大于电极接触面积60% 。
10.2.6 操作者应用扁铲对工件做剔试半破坏性抽检，当试片一侧被剔开角度大于60度时（以下图），焊点还未撕开或出现撕裂现象，则视为合格。
选择半破坏试验样本焊点基础标准：
a)通常零件：分流轻易产生部位、焊接前后间隙大部位、不一样规范必需分别取样、不一样板厚、大于5个焊点取起点、中间点、终点。环形多个焊点取起点、中间点、终点。
b)重保零件：全部焊点

10.2.7 对点焊作业，应依据焊件厚度、材质和工艺要求选择适宜电极直径。点焊前检验电极头形状、尺寸、位置是否合理，当出现图2所表示缺点时，应使用锉刀或砂纸按表5进行修理，保持电极头光洁平整，尺寸、位置合理，具体要求根据电阻焊电极使用通则实施。

图4 电极头缺点
10.2.8 用试验机在凸焊螺母（螺栓）件上做剥离强度检验，以监测使用点焊机焊接工艺规范正确性。合格判定标准以下：
螺母规格 M4 M5 M6 M8 M10 M12
强度N 2942 3040 3040 4119 8238 8238
10.2.9 点焊关键保安特征及关键特征要求
a) 焊核直径对于制品或试片应满足表5中最小值.
b) 在进行半破坏性试验时应无脱焊.
c) 对于关键保安特征，位置公差应在±10mm以下，但图纸上尤其指示有公差应按其指示；对于关键特征，图纸上尤其指示有打点位置公差应在±10mm以下.
d) 对于关键保安特征，不许可有半打点；对于关键特征，挤出点数比率在指示图面关键部位打点20％以下，且挤出打点不得连续。当(a+b)/2≥基准焊核直径时，不认为是挤出点。

10.3 焊接施工
10.3.1 电阻焊
10.3.1.1 按工艺要求装夹工件
10.3.1.2 定位点焊
a) 当定位焊接曲率有改变工件，首先对曲率最大部分进行定位点焊；
b) 对较大尺寸平面结构或特殊弯曲结构定位点焊，要以中心分散到边缘对称点焊。
10.3.1.3 焊接
a) 点焊焊接时应使电极垂直于工件；
b) 发觉电极漏水，应立即调整；
c) 在凸焊螺母时，若下电极定位、绝缘套销磨损严重应立即更换电极；
d) 对不一样规格凸焊螺母应选择相适应电极，不得混用；
e) 焊接时确保工件放置平稳，和定位销配合良好；
f) 在生产中应注意预防电极侧面或焊钳和工件接触，以免产生分流，降低点焊质量。
10.3.2 CO2气体保护焊
10.3.2.1 焊接次序应依据具体结构条件合理确定，按工艺文件实施。
10.3.2.2 CO2定位焊缝应有足够强度，通常焊缝长度和间距要符合工艺文件要求。如发觉定位焊缝有夹渣、气孔和裂纹等缺点，应将缺点部分除尽后再补焊。
10.3.2.3 保护气体应有足够流量并保持层流，应立即清除附在导电嘴和喷嘴上飞溅物，确保良好保护效果。
10.3.2.4 CO2焊焊接区域风速应限制在1.0 m/s以下，不然应采取挡风装置。
10.3.2.5 对于CO2焊缝，应注意预防在引弧处和收弧处产生焊接缺点。
11. 焊接质量检验
11.1 点焊质量检验
11.1.1 焊点直径d=2δ+3（mm），δ为焊件板厚，焊透率为（20～80）%，对于不一样厚度板件点焊时，较薄件焊透率取（10～20）% 。
11.1.2 焊点间距e应均匀，允差为emax/emin≤1.5。
11.1.3 点焊质量应可靠，不许可出现漏焊、假焊及连续开焊，同一条点焊缝上开焊焊点数应不超出5%且不超出5处，不许可出现连续两点开焊及连续焊点间隔开焊现象；焊接强度检验可经过试片剥离试验或用扁铲对焊接工件进行剔试抽验，具体检验标准参见10.2.5和10.2.6。
11.1.4 焊点不许可有裂纹、烧穿、喷溅。
11.1.5 焊点外观呈圆形或椭圆形。
11.1.6 焊点压陷深度h1≤0.15δ，部分许可h1=0.5δ，但不许可超出焊点总数10%。
11.2 凸焊螺母（螺栓）质量检验守则
11.2.1 凸焊螺母、凸焊螺栓和冲压件凸焊后压痕深度、挤出高度均不超出板厚30%，且无裂纹、熔洞、飞溅等缺点。
11.3 CO2气体保护焊质量检验守则
焊缝表面应平滑，不应有裂纹、烧穿、飞溅、气孔等缺点；
咬边深度小于0.3 mm；
11.4 焊接质量检验统计
11.4.1 点焊焊接强度检验
各分总成工位点焊机必需确保天天一次点焊强度试验和半破坏性检验，由检验员做好统计，统计内容表现质量情况及日期等。
11.4.2 凸焊螺母（螺栓）剥离强度检验
固定点焊机凸焊时由检验员天天做强度试验和半破坏性检验，并做好对应统计，统计内容表现剥离强度值及日期等。
11.4.3 焊接参数检验统计
焊接参数由作业人员天天进行检验，焊接压力和气压应同时进行监控和统计，统计内容表现质量现况及日期等。
11.4.4 电极修整和更换检验统计
电极在修整和更换以后操作者要做好统计，班长确定并统计，统计内容表现剥离强度值及日期等。
11.5 检验统计保留时间
自主检验统计表，工序检验统计表，设备、夹具点检表必需保留两年。
12. 安全事项
12.1 电焊机及机械设备开机前应做好设备例行保养及安全检验。
12.2 焊工必需正确使用劳保用具。
12.3 工作场地周围区域不得有易燃易爆物品。
12.4 电焊机应接地良好。
