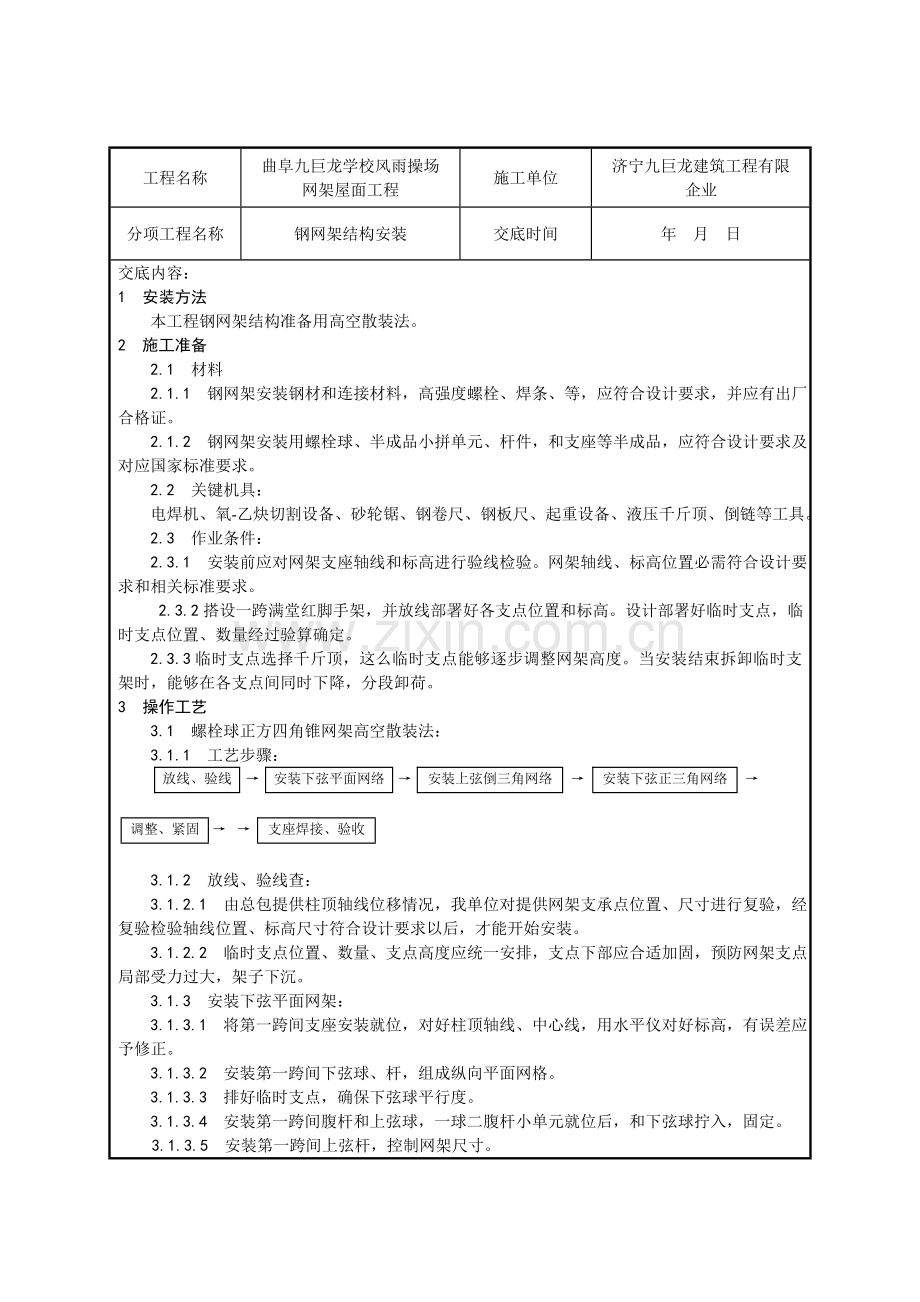

网架关键技术交底.doc

工程名称曲阜九巨龙学校风雨操场网架屋面工程施工单位济宁九巨龙建筑工程有限企业分项工程名称钢网架结构安装交底时间年 月 日交底内容：1 安装方法 本工程钢网架结构准备用高空散装法。2 施工准备 2.1 材料 2.1.1 钢网架安装钢材和连接材料，高强度螺栓、焊条、等，应符合设计要求，并应有出厂合格证。 2.1.2 钢网架安装用螺栓球、半成品小拼单元、杆件，和支座等半成品，应符合设计要求及对应国家标准要求。 2.2 关键机具： 电焊机、氧-乙炔切割设备、砂轮锯、钢卷尺、钢板尺、起重设备、液压千斤顶、倒链等工具。 2.3 作业条件： 2.3.1 安装前应对网架支座轴线和标高进行验线检验。网架轴线、标高位置必需符合设计要求和相关标准要求。 2.3.2搭设一跨满堂红脚手架，并放线部署好各支点位置和标高。设计部署好临时支点，临时支点位置、数量经过验算确定。 2.3.3临时支点选择千斤顶，这么临时支点能够逐步调整网架高度。当安装结束拆卸临时支架时，能够在各支点间同时下降，分段卸荷。3 操作工艺 3.1 螺栓球正方四角锥网架高空散装法： 3.1.1 工艺步骤：放线、验线安装下弦平面网络安装上弦倒三角网络安装下弦正三角网络调整、紧固支座焊接、验收 3.1.2 放线、验线查： 3.1.2.1 由总包提供柱顶轴线位移情况，我单位对提供网架支承点位置、尺寸进行复验，经复验检验轴线位置、标高尺寸符合设计要求以后，才能开始安装。 3.1.2.2 临时支点位置、数量、支点高度应统一安排，支点下部应合适加固，预防网架支点局部受力过大，架子下沉。 3.1.3 安装下弦平面网架： 3.1.3.1 将第一跨间支座安装就位，对好柱顶轴线、中心线，用水平仪对好标高，有误差应予修正。 3.1.3.2 安装第一跨间下弦球、杆，组成纵向平面网格。 3.1.3.3 排好临时支点，确保下弦球平行度。 3.1.3.4 安装第一跨间腹杆和上弦球，一球二腹杆小单元就位后，和下弦球拧入，固定。3.1.3.5 安装第一跨间上弦杆，控制网架尺寸。3.1.3.6 检验网架、网格尺寸，检验网架纵向尺寸和网架失高尺寸。如有出入，能够调整临时支点高低位置来控制网架尺寸。 3.1.4 安装上弦倒三角网格： 3.1.4.1 网架第二单元起采取连续安装法组装。 3.1.4.2 从支座开始先安装一根下弦杆，检验丝扣质量，清理螺孔、螺扣，洁净后拧入，同时从下弦第一跨间也装一根下弦杆，组成第一方网格，将第一节点球拧入，下弦第一网格封闭。 3.1.4.3 安装倒三角锥体，将一球三杆小单元（即一上弦球、一上弦杆、二腹斜杆组成小拼单元）吊入现场。将二斜杆支撑在下弦球上，在上方拉紧上弦杆，使上弦杆逐步靠近已安装好上弦球，拧入。 3.1.4.4 然后将斜杆拧入下弦球孔内，拧紧，另一斜杆能够临时空着。 3.1.4.5 继续安装下弦球和杆（第二网格，下弦球是一球一杆）。一杆拧入原来下弦球螺孔内，一球在安装前沿，和另一斜杆连接拧入，横向下弦杆（第二根）安装入位，两头各和球拧入，组成下弦第二网格封闭。 3.1.4.6 按上述工艺继续安装一球三杆倒三角锥，在二个倒三角锥体之间安装纵向上弦杆，使之连成一体。逐步推进，每安装一组倒三角锥，则安装一根纵向上弦杆，上弦杆两头用螺栓拧入，使网架上弦也组成封闭形方网格。 3.1.4.7 逐步安装到支座后组成一系列纵向倒三角锥网架。检验纵向尺寸，检验网架挠度，检验各支点受力情况。 3.1.5 安装正三角网格： 3.1.5.1 网架安装完倒三角锥网格后，即开始安装正三角锥网格。 3.1.5.2 安装下弦球和杆，采取一球一杆形式（即下弦球和下弦杆），将一杆拧入支座螺孔内。 3.1.5.3 安装横向下弦杆，使球和杆组成封闭四方网格，检验尺寸。也能够采取一球二杆形式（下弦球和相互垂直二根下弦杆同时安装组成封闭四方网格）。 3.1.5.4 安装一侧斜腹杆，单杆就位，拧入，便于控制网格矢高。 3.1.5.5 继续安装另一侧斜腹杆，两边拧入下弦球和上弦球，完成一组正三角锥网格。逐步向一侧安装，直到支座为止。 3.1.5.6 每完成一个正三角锥后，再安装检验上弦四方网格尺寸误差，逐步调整，紧固螺栓。正三角锥网格安装时，应时即注意临时支点受力情况。 3.1.6 调整、紧固。 3.1.6.1安装网架时，应随时测量检验网架质量。检验下弦网格尺寸及对角线，检验上弦网格尺寸及对角线，检验网架纵向长度、横向长度、网格矢高。在各临时支点未拆除前还能调整。 3.1.6.2 检验网架整体挠度，能够经过上弦和下弦尺寸调整来控制挠度值。 3.1.6.3 网架在安装过程中应随时检验各临时支点下沉情况，如有下降情况，应立即打点加固，预防出现下坠现象。 3.1.6.4 网架检验、调整后，应对网架高强度螺栓进行重新紧固。 3.1.6.5 网架高强螺栓紧固后，应将套筒上定位小螺栓拧紧锁定。 3.1.7 支座焊接和验收； 3.1.7.1 检验网架整体尺寸合格后，检验支座位置是否在轴线上，和偏移尺寸。网架安装时尺寸累积误差应该两边分散，预防一侧支座就位正确，另一侧支座偏差过大。 3.1.7.2 检验网架标高、矢高，网架标高以四面支点为准，各支点尺寸误差应在标准规范以内。 3.1.7.3 检验网架挠度。 3.1.7.4 各部尺寸合格后，进行支座焊接。4 质量标准 4.1 确保项目应符合下列要求： 4.1.1 高空散装法安装网架结构时，节点配件和杆件，应符合设计要求和国家现行相关标准要求。配件和杆件变形必需矫正。 4.2 基础项目应符合下列要求： 4.2.1 网架结构节点及杆件外观质量： 表面洁净，无显著焊疤、污垢。 4.2.2 网架结构在自重及屋面工程完成后测量挠度值： 测点挠度平均值为设计值1.121.15倍。 检验方法：用钢尺和水准仪检验。 4.3 许可偏差项目应符合下列要求： 4.3.1 高空散装法安装网架结构许可偏差项目和检验方法应符合表5-23要求。 网架结构地面总拼装许可偏差项目和检验方法表5-23顶 目许可偏差 (mm)用拉线和钢尺检验检 查 方 法L/30.0L/300030.0周围支承网架相邻支座高差L/40015.0支座最大高差30.0用钢尺、水准仪检验多点支承网架相邻支座高差L1/80030.0l2/10005.0注：1.L为纵横向长度。2.l1为相邻支座间距。3.l2为杆件长度。 5 成品保护 5.1 网架安装后，在拆卸架子时应注意同时，逐步拆卸，预防应力集中，使网架产生局部变形，或使局部网格变形。 5.2 钢网架安装结束后，应立即补涂刷防锈漆。 5.3 钢网架安装完成后，应对成品网架保护，勿在网架上方集中堆放物件。屋面板、檩条需要安装时，在不超载情况下分散码放。 5.4 钢网架安装后，用塔吊装檩条或屋面板时，应该轻拿轻放，严禁撞击网架使网架变形。6 应注意质量问题 6.1 钢网架在安装时，对临时支点设置应认真对待。应在安装前，安排好支点和支点标高，临时支点既要使网架受力均匀，杆件受力一致，还应注意临时支点基础（脚手架）稳定性，一定要注意预防支点下沉。 6.2 临时支点支承物最好能采取千斤顶，这么能够在安装过程中逐步调整。注意临时支点调整不应该是某个点调整，还要考虑到四面网架受力均匀，有时这种局部调整会使部分杆件变形、弯曲。 6.3 临时支点拆卸时应注意见组支点应同时下降，在下降过程中，下降幅度不要过大，应该是逐步逐步分区分阶段按百分比下降，或用每步小于100mm等步下降法拆除支撑点。 6.4 网架安装后应注意支座受力情况，网架支座施工应严格根据设计要求进行。支座垫板等应按要求次序、方法安装。7 质量统计 工程完工应含有以下质量统计： 7.1 螺栓球高强度螺栓材质证实、出厂合格证、多种规格承载抗拉试验汇报。 7.2 钢材材质证实。 7.3 焊接材料和涂装材料材质证实、出厂合格证。 7.4 套筒、锥头、封板材质汇报和出厂合格证。 项目技术责任人： 交底人：接收人：工程名称曲阜九巨龙学校风雨操场网架屋面工程施工单位济宁九巨龙建筑工程有限企业分项工程名称钢网架防火涂料交底时间年 月 日交底内容：1 本网架所用防火涂料为薄型钢结构专用防火涂料2 施工准备 2.1 材料： 2.1.1 防火涂料：需使用经主管部门判定，并经当地消防部门同意产品。技术性能应满足相关标准要求； 现场堆放地点应干燥、通风、防潮，发觉结块变质时不得使用。 2.1.2 稀料厂家配套供给，按说明书使用。 2.2 作业条件： 2.2.2 基层处理：根本清除钢构件表面灰尘。 2.2.3 对钢构件碰损或漏刷部位应补刷防锈漆。 3 操作工艺 3.1 工艺步骤：作业准备防火涂料配料、搅拌涂刷检验验收 3.3涂刷：3.3.1 第一层晾干七八成再刷第二层，第二层晾干七八成后再补刷第三层。 3.3.2 施工环境温度低于+5时不得施工，施工前后48h保持+5以上为宜。 4 质量标准 4.1 确保项目： 4.1.1 防火涂料品种和技术性能应符合设计及相关标准要求，有质量证实书和检测汇报。 4.1.2 涂料和基层及各层间粘结牢靠，不空鼓、不脱落。 4.2 基础项目： 4.2.1 外观平整、均匀。 4.2.2 涂层厚度 4.2.2.1 涂层厚度均符合设计要求。 4.2.3 涂层表面裂纹： 4.2.3.1 表面无显著裂纹。 5 成品保护 5.1 预防碰撞损坏：防火涂料硬化后强度仍然不高，施工中易碰撞部位应加以临时保护，降低损坏。 5.2 防污染：涂刷前对半成品做好保护，尤其是临近喷涂部位用塑料布包好。6 质量统计 本工艺标准应含有以下质量统计： 6.1 防火涂料材料质量证实书及检验汇报。 6.2 分项工程质量检验评定。 项目技术责任人： 交底人：接收人：
