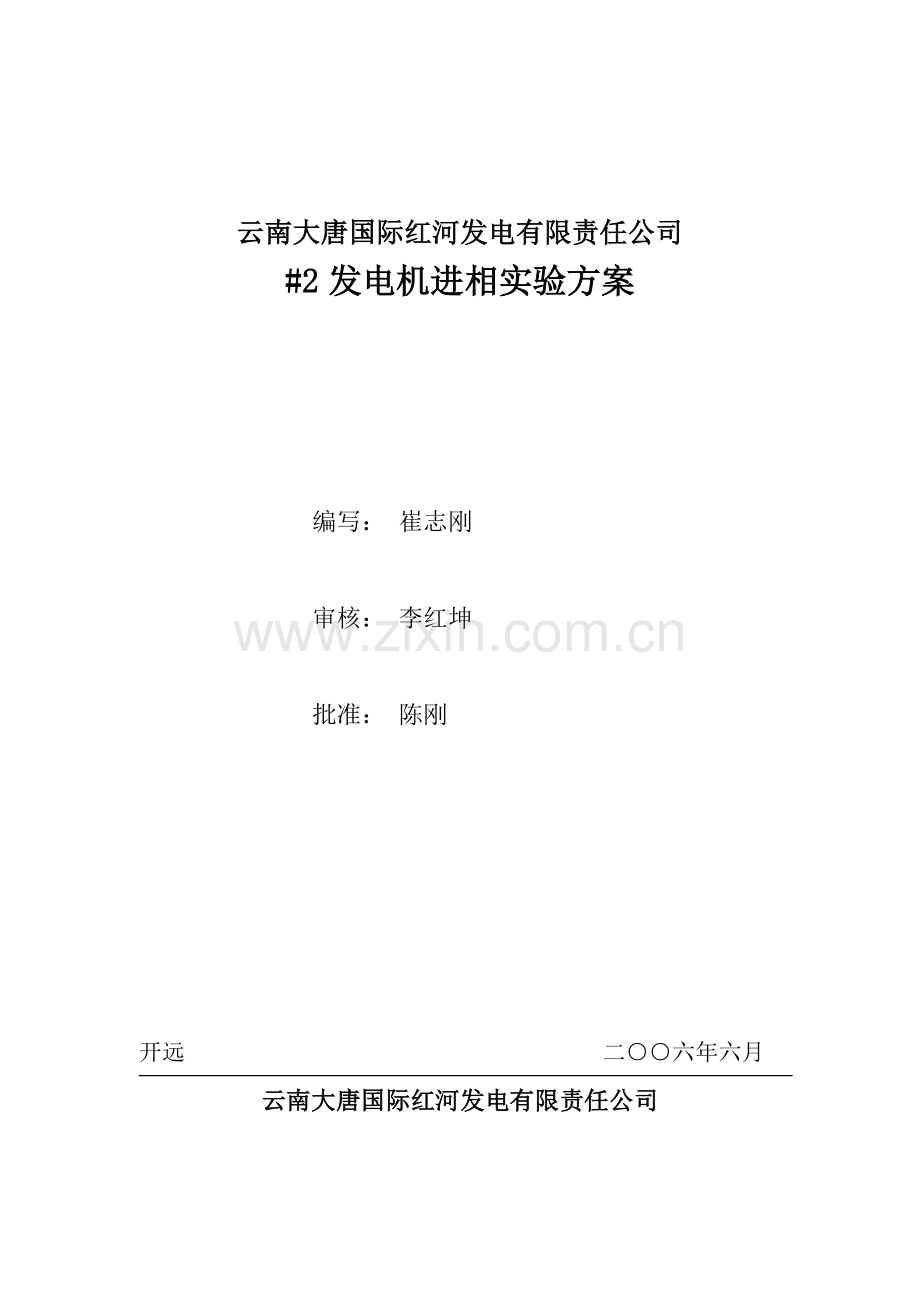

云南大唐国际红河发电有限责任公司
#2发电机进相实验方案

编写： 崔志刚

审核： 李红坤

批准： 陈刚

开远 二○○六年六月
云南大唐国际红河发电有限责任公司

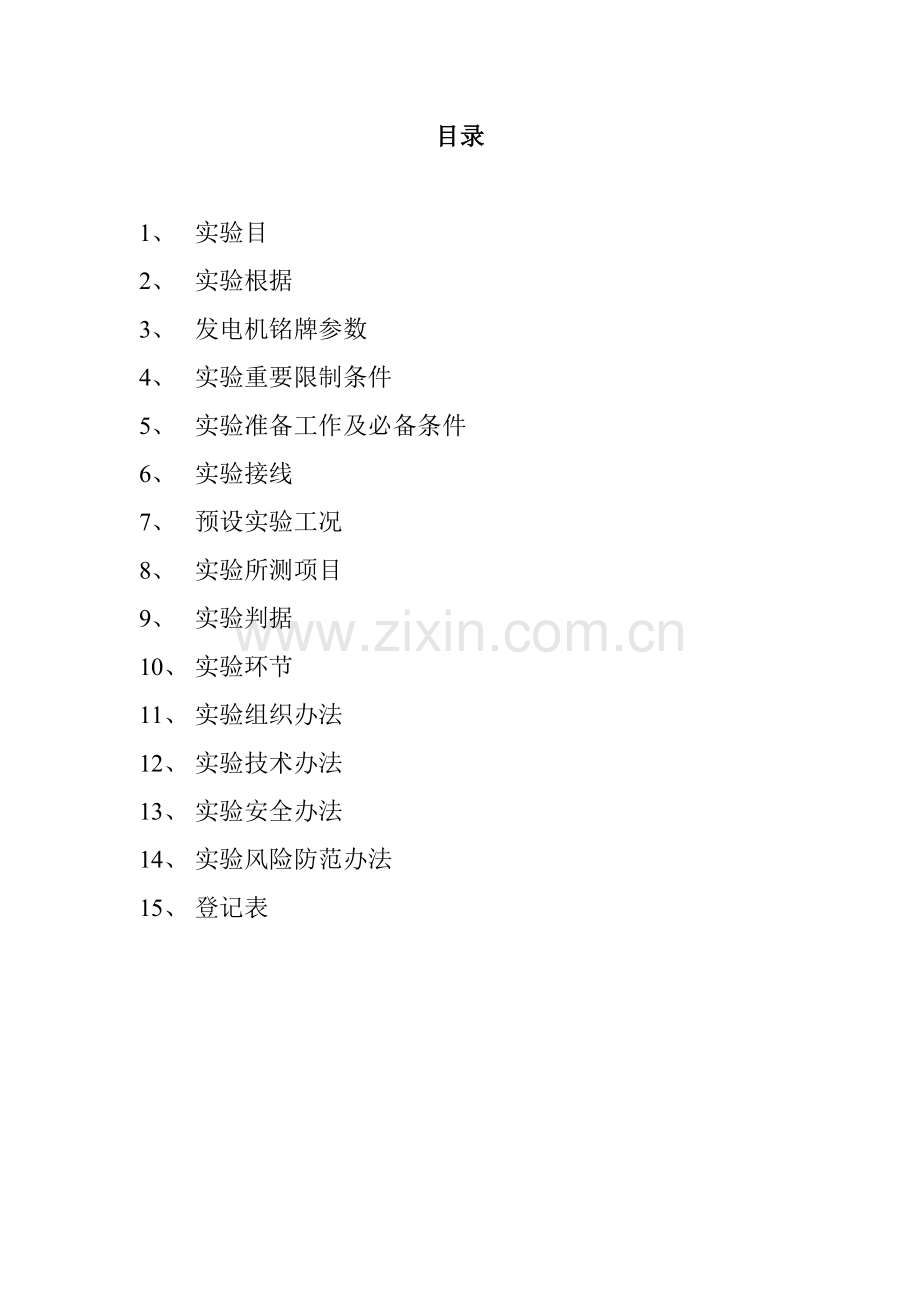

目录

1、 实验目
2、 实验根据
3、 发电机铭牌参数
4、 实验重要限制条件
5、 实验准备工作及必备条件
6、 实验接线
7、 预设实验工况
8、 实验所测项目
9、 实验判据
10、 实验环节
11、 实验组织办法
12、 实验技术办法
13、 实验安全办法
14、 实验风险防范办法
15、 登记表

云南大唐国际红河发电有限责任公司
2号发电机进相实验方案

1、实验目
依照《火电机组启动验收性能实验导则》关于规定，为了保证电网电压质量和经济运营，为电网提供较好动态无功储备，需要发电机具备按照电网需求随时进相运营能力，为此需要通过实验拟定发电机进相运营能力。本实验由云南大唐国际红河发电有限责任公司委托云南电力实验研究院进行。
2、实验根据
2．1、《QFSN－300－2型汽轮发电机产品阐明书》；
2．2、《QFSN－300－2型汽轮发电机运营阐明书》；
2．3、GB755—《旋转电机 定额和性能》；
2．4、GB/T7064—《透平型同步电机技术规定》；
2．5、《汽轮发电机运营规程》；
2．6、SD325—89《电力系统电压和无功电力技术导则》；
2．7、《防止电力生产重大事故二十五项重点规定》。
3、发电机铭牌参数
型号：QFSN－300－2 原则编号：GB/T7064
额定容量：353MVA 额定功率：300MW
额定电压：0V 额定电流：10190A
额定频率：50Hz 额定功率因数：0.85
相数：3 额定氢压：0.3MPa
最高氢压：0.32MPa 冷却方式：水氢氢
额定励磁电压：327V 额定励磁电流：2575A
定子绕组接法：YY 绝缘级别：F
制造厂：哈尔滨电机股份有限公司
4、 实验重要限制条件
4．1、发电机静态稳定限制：内功角不不不大于70度；
4．2、发电机温升及温度限制：
在额定氢压及氢气纯度下，氢气冷却器进水温度20～38℃；发电机氢气冷却器出风温度在35～46℃；定子线圈冷却水进水温度在42～48℃。

容许最高温度（℃）
定子铁芯
120
定子绕组层间
90
转子绕组
110
定子线圈出水
80
发电机出风
65
定子绕组层间差
8

4．3、各级电压限制：
电压级别 kV
最低电压 kV
220
220
20
19（额定有功）
6
5.58

5、 实验准备工作及必备条件
5．1、发电机关于保护投切，特别是失磁保护，按调度中心意见执行，在实验开始前调节好；
5．2、低励限制整定：低励限制应按下列实验运营工况整定：

表1：低励限制整定表
QMVar cosφ

P MW
1.0
-0.95
-0.91
-0.88
-0.83
－0.77
300
0
-100

270

-120

240

-130

210

-140

180

－150

5．3、低励限制保护必要在进相实验开始前调节好，并有调试报告。可在线进行调节，也可在实验时调节；
5．4、在发电机定子CT、PT回路，转子电流、电压回路接入实验测量仪表；

轴位信号
转轴
转子
定子
C
B
A

功角仪

参数记录仪
PT
CT
6、实验接线

7、 预设实验工况
表2：预设实验工况
QMVar cosφ

P MW
1.0
-0.95
-0.91
-0.88
-0.83
－0.77
300
0
-100

270

-120

240

-130

210

-140

180

－150

8、 实验所测项目
8．1、发电机定子三相电流、电压、有功、无功、功率因数、
频率；
8．2、转子电流、电压；
8．3、220kV、6kV、发电机出口电压；
8．4、发电机内功角；
8．5、发电机定子铁芯、线圈等温度；进出风温度；定子进出水温度。
9、 实验判据
9．1、在整个实验过程中，当浮现本方案第4项实验限制条件中任何一种参数越限时，及时终结实验；
9．2、在每一实验工况下，在1小时内，发电机各某些温升变化不超过2K时，该实验工况结束，进入下一实验工况。
10、 实验环节
10．1、按电厂运营规程办工作票；
10．2、在电厂关于人员配合下接入测试仪表，要具备不断机拆除实验接线条件；
10．3、检查低励限制器与否整定好；
10．4、检查继电保护与否按规定调节好；
10．5、在调度安排下，并网带300MW额定有功运营；
10．6、带额定有功运营5小时后开始实验。
10．7、调节机组进入第一种实验工况，同步调节冷却器冷却水
流量，使发电机氢冷器出风温度接近40℃；
10．8、实验工况调节好后开始记时，每隔15分钟记录一次实验数据；
10．9、外接实验仪表记录，由云南电力实验研究院（集团）有限公司负责；
10．10、运营盘表及计算机上数据，由电厂配合记录；
10．11、实验登记表格见附录；
10．12、在整个实验过程中，实验人员要坚守岗位，密切注视各实验参数变化，如有越限，及时报告实验领导，停止实验；
10．13、实验结束， 按规定办工作票，拆除实验接线。

11、实验组织办法
进相实验是一种大型实验，牵涉面广，组织协调工作很重要，实验工作涉及到系统及机组稳定运营，云南电力实验研究院（集团）有限公司提出实验方案草稿，经与电厂生产、运营等各关于部门开会讨论，形成了本实验方案，并报云南电力调度中心阅示，实验工作需要在调度中心统一安排指挥下进行。为了保证明验工作顺利进行，成立实验领导小组如下：
组长：陈刚
副组长：自云江 张建伟 段国海 苏卫红 当值值长
成员：
云南电网调度中心：赵斌
调试单位：李红坤 崔志刚 刘友宽
建设单位：覃波 张赛梅 马宏杰
生产单位：王晓辰 韩旭
设备厂家：藤新强（哈尔滨电机厂）
12、实验技术办法
12．1、实验时，关于机组保护投切、静稳定内功角控制范畴
和运营方式，请调度中心提出意见；
12．2、实验测量接线，由云南电力实验研究院（集团）有限公
司与电厂一起共同完毕，要能不断机拆除实验接线；
11．3、励磁系统低励限制器，由电厂与制造厂联系按实验方案规定进行整定，实验前完毕；
12．4、实验时，发电机组运营工况调节，由电厂运营人员完毕。
13、实验安全办法
13．1、在实验开始前，按电厂运营规程办理工作票；
13．2、实验接线时，PT二次回路不能短路，CT二次回路不
能开路；
13．3、实验现场应设立围栏；
13．4、实验时，应设立一名实验监护人，由电厂安检人员
担任；
13．5、实验中，当发现定子电流、定子电压和功率表指针来
回激烈地摆动，表达发电机有失步征兆，这时，电气值
班员应及时采用下列办法：
13．5．1、增长励磁电流；
13．5．2、减少有功功率；
13．5．3、如果上述办法仍不能恢复发电机同步时，应将发电
机与系统解列。
13.6为保证电网安全，实验开始及过程中变工况点实验，必要得到当值调度员批准。
14、实验风险防范办法
14．1、实验中，在减励磁时，运营人员要缓慢减少励磁电压、电流，每次调节后，应等待一段时间，再进行下一次调节。
14．2、实验中，在减励磁调节时，运营人员手不要离开调节按钮，当浮现转子电流、电压迅速下滑时，不要再请示，直接按增长励磁按钮，增长励磁，保住机端电压。
14．3、如果上述办法仍不能恢复发电机同步时，应将发电机与系统解列。
15、登记表

发电机进相实验数据登记表
实验时间
视在功率
MVA
有功功率
MW
无功功率
Mvar
功率因数
Cosφ
内功角
º
定子电流
kA
定子电压
kV
转子电压
V
转子电流
kA
220kV母线电压
kV
6.0kV母线电压
kV

发电机进相实验数据登记表
实验时间
视在功率
MVA
有功功率
MW
无功功率
Mvar
功率因数
Cosφ
内功角
º
定子电流
kA
定子电压
kV
转子电压
V
转子电流
kA
220kV母线电压
kV
6.0kV母线电压
kV

发电机进相实验数据登记表
实验时间
定子铁芯
定子绕组
定子绕组内冷却水最高出水温度
℃
转子绕组内冷却水平均出水温度
℃
内冷水水冷器最低出水温度
℃
发电机空冷器
循环水温
环境温度℃
最高温度℃
最大 温升K
最高温度℃
最大温升K
进风温度
℃
出风温度
℃
进出风温差
K
进口温度℃
出口温度℃

发电机进相实验数据登记表
实验时间
定子铁芯
定子绕组
定子绕组内冷却水最高出水温度
℃
转子绕组内冷却水平均出水温度
℃
内冷水水冷器最低出水温度
℃
发电机空冷器
循环水温
环境温度℃
最高温度℃
最大温升K
最高温度℃
最大温升K
进风温度
℃
出风温度
℃
进出风温差
K
进口温度℃
出口温度℃
