中洲河谷花园桩基及基坑支护工程（一期）

深
基
坑
降
水
专
项
方
案

编制：
审核：
审批：
大成科创基本建设股份有限公司
3月

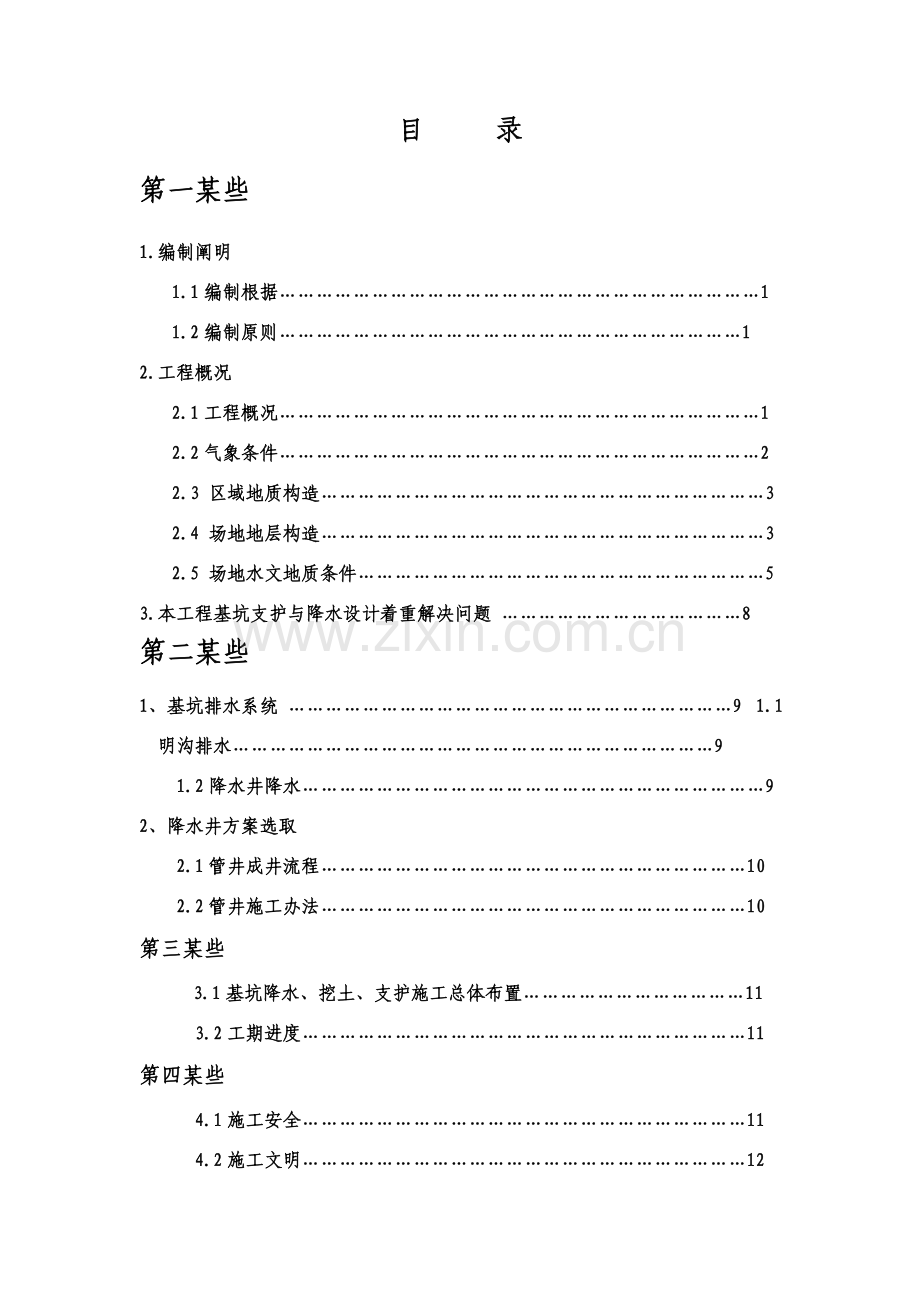

目 录
第一某些
1.编制阐明
1.1编制根据……………………………………………………………………1
1.2编制原则…………………………………………………………………1
2.工程概况
2.1工程概况……………………………………………………………………1
2.2气象条件……………………………………………………………………2
2.3 区域地质构造………………………………………………………………3
2.4 场地地层构造………………………………………………………………3
2.5 场地水文地质条件…………………………………………………………5
3.本工程基坑支护与降水设计着重解决问题 …………………………………8
第二某些
1、基坑排水系统 ………………………………………………………………9 1.1明沟排水……………………………………………………………………9
1.2降水井降水…………………………………………………………………9
2、降水井方案选取
2.1管井成井流程……………………………………………………………10
2.2管井施工办法……………………………………………………………10
第三某些
3.1基坑降水、挖土、支护施工总体布置………………………………11
3.2工期进度………………………………………………………………11
第四某些
4.1施工安全………………………………………………………………11
4.2施工文明………………………………………………………………12
第五某些
5.1附图

第一某些 编制阐明
1.1编制根据
①　 《河谷花园基坑支护工程招标文献》；
②　 《建筑桩基技术规范》JGJ94-；
③　 《建筑地基基本工程施工质量验收规范》GB50202-；
④　 《钢筋焊接及验收规范》JGJ18—；
⑤　 《建筑桩基检测技术规程》（JGJ106-）；
⑥　 《建筑地基解决技术规范》JGJ79-
⑦　 《施工现场暂时用电安全技术规范》JGJ46—；
⑧　 《建筑工程施工现场消防安全技术规范》GB50720—；
⑨　 《复合土钉墙基坑支护技术规范》GB50739-；
⑩　 《岩土锚杆（索）技术规程》CECS22-；
⑪　 《岩土锚固与喷射混凝土支护工程技术规范》GB50086-；
⑫　 广东省规范《建筑基坑支护工程技术规范》DBJ/T15-20-
⑬　 河谷花园基坑支护工程设计图纸-招标图第二版（电子版）
⑭　 《河谷花园项目场地岩土工程勘察报告书》--中华人民共和国有色金属工业昆明勘察设计研究院有限公司
⑮　 《建筑基坑工程监测技术规范》（GB50497-）
⑯　 《建筑变形测量规范》（JGJ8－）

1.2编制原则
①严格遵守规范、原则化操作，突出重点，为顾客服务；
②以人为本，信守合同，科学管理，安全高效，文明施工；
③组织、优化资源，统筹安排，协调指挥，按期完毕合同任务。

2.工程概况
2.1工程概况
项目场地位于惠州市惠阳区，西侧为内环道路，高程约23.16-23.85，下有通信、燃气、给水、污水、照明等管线，管线距项目红线近来处约4.2m，管线埋深约16.97-22.00m。北侧一号规划路我断头路，本项目范畴内已修建完毕，下有通信、雨水管线，管线距项目红线近来处为0m，即沿红线向东延伸，管线埋深约19.00-22.30m。东侧、南侧为空地，无建构筑物及管线。
淡水河支流沿称帝东南走向，常水位约16.5m，设计洪水位约19.40m，距基坑负一层近来处约29.5m，距负二层近来处约114m。
依照业主提供资料，负一层地下室底板垫层底绝对标高20.00m，负二层地下室底板垫层底就绝对标高16.10m，四周地面标高22.00-24.00m，基坑开挖深度约3.5-7.9m。负一层地下室支护周长约438m，负二层地下室支护周长约657m。
综合考虑基坑周边环境、地质条件、基坑深度及破坏后果严重限度，按照关于规范，拟定本基坑支护工程安全级别为：西侧、北侧靠市政道路，按二级考虑；东侧、南侧为空地，按三级考虑。
设计安全使用年限为12个月。
2、场地工程地质条件
2.1地形地貌
本场地原始地貌为冲积平原，经人工回填形成现状。场地地势整体上较平整，但局部有起伏。勘察期间测得各孔口标高在+20.05～+24.46m之间，平均孔口标高为+23.04m。
2.2气象条件
2.2.1气候
拟建场地位于惠州市惠阳区，本区处在低纬度地区，属于亚热带季风气候，温暖潮湿，冬无寒冷，夏无酷暑，雨水充沛，春季阴雨连绵，雨天特多；夏季高温湿热，暴雨集中光照充分；秋季气温那凉快，台风频繁；冬季寒冷甚少，雨量不多。受季风影响，降水具备雨量多、强度大、季节长、雨日多、时程及分布不均等特点。
2.2.2气温
拟建场地年平均气温为22～23℃之间，拟治理边坡场地内月平均气温22.4℃，1月平均气温13℃，7月平均气温28.2℃，极端最高气温38.9℃，极端最低气温-0.5℃。偶有霜冻。
2.2.3日照
拟建场地年日照时数1660～1870h，年太阳总辐射量104lcal/cm2，年际变化明显。一年之中太阳辐射基本上呈单峰型，以7 月最大，8 月次之。7～8 月副热带高压主导，多晴好天气，辐射强烈，特别7 月份较为明显，该月平均日照时数超过210h；秋季日照时数510h 左右，占全年30%左右，秋高气爽，是日照时数最多季节。2—3月受静止锋影响，多低温阴雨天气，辐射量最小。
2.2.4降雨
依照 年～ 年近年降雨量记载：近年平均降雨量1918.2mm，一小时最大年降雨量80.7 mm，年降雨120～150 日，集中于5～9月，降雨量占全年83.9％。降雨有自南向北递增趋势，沿海一带降雨较多，近年年最大降雨量2570.9mm。降雨集中于4-9月，降雨量占全年88.63％。年平均蒸发量1026.1mm，潮湿系数0.98～1.15，年平均湿度79％。月相对湿度有时可达89％。累年平均蒸发量1683.2 mm，蒸发量在地区和在年度各月间呈不同变化。年平均湿度79％。其中10 月至次年2月平均相对湿度不大于80%，5～8月三个月湿度最高，达84%。
其中 年5 月16 日，24 小时最大降雨量达253mm，超过百年一遇强降雨值。
2.2.5风
拟建场地属于东亚季风区，受季风环流控制，其风向体现出明显季节性变化，夏季偏南风为主，次为偏东风，冬季偏北风为主，拟治理边坡场地全年8 级以上大风平均日数为3 天，最大风速37m/s，历年瞬间极大风速不不大于40m/s，且拟治理边坡场地多台风，可达10-12 级，阵风12 级以上，常形成风灾。其中 年9 月23日台风“天兔”在惠州市形成13级台风，中心最大风速达40m/s，与历年瞬时极大风速持平。依照惠城区气象观测资料表白市区风况为：城区站(10 月至翌年3 月)以NNE向风为主，(4～8 月)以SSW向风为主，(9～10月)以NNE 向风为主。风速近年月平均值为1.84m/s，风速季节变化是春季、初夏及秋季风速较大，近年月平均风速为5.0～5.4m/s，盛夏及冬季风速较小，近年月平均风速4.6～4.8m/s。
2.3区域地质构造
依照钻探成果显示，在钻探深度范畴内未揭露岩溶、滑坡、危岩和崩塌、泥石流、采空区、地面沉降等不良地质现象和作用，依照区域地质资料，勘察区无活动断裂带通过，本次勘察未发现全新世以来断裂活动迹象，场地区域基本稳定。
2.4场地地层构造
依照钻探揭露，场地内自上而下地层可分为五大层，即第四系人工填土层(Q4ml)、、第四系冲积层（Q4al）、第四系残积层（Qel）及白垩系基岩（K2）。其野外特性按自上而下顺序描述如下：
(1)第四系人工填土层(Q4ml)
①素填土：杂色，稍湿，松散—稍密。重要由风化岩块、粘性土堆积而成，碎石含量20~50%，局部碎石含量70％，粒径2-20cm，土质不均匀，构造紊乱，密实度及均匀性差，岩芯采用率60%。该层在场地内钻孔均有揭露，揭露厚度在0.70～12.70m之间，平均厚度7.82m，层底标高在+9.07～+23.45m之间，平均层底标高+15.22m。
（2）第四系冲积层（Q4al）
②1淤泥质黏土：黑灰色，软塑状，饱和，干强度低，韧性中档，岩芯采用率90%～95%。该层在场地内仅ZK74有揭露，揭露厚度0.6m，层底标高+15.28m。
②2粉质粘土：褐黄，可塑状，稍湿，重要由粘性土及粉细砂构成，以粘粒为主，粉细砂成分约20％，刀切面较光滑，干强度中档，韧性中档，岩芯采用率85%～90%。该层在场地除ZK30、ZK34、ZK38、ZK40、ZK41、ZK44、ZK51、ZK58、ZK59、ZK80、ZK84、ZK89、ZK99、ZK100、ZK103、ZK108、ZK109、ZK110、ZK112～ZK119、ZK121、ZK125、ZK126、ZK128～ZK131揭露外，别的钻孔均未揭露，揭露厚度在1.00～4.20m之间，平均厚度2.20m，层底标高在+9.01～+20.35m之间，平均层底标高+14.12m。
②3砾砂：灰黄色、灰白色，饱和，稍密-中密；颗粒不均，砾石成分以石英岩、花岗岩、砂岩为主，矿石成分未风化，可见石英、长石、云母等矿物；粒径不不大于20mm约占15%，2~20mm约占25%，别的为粗砂、粘性土充填；岩芯呈散状；岩芯采用率60%～70%，均匀性中档。该层在场地除ZK97～ZK101、ZK103、ZK106、ZK109、ZK110、ZK112～ZK116、ZK118～ZK123、ZK125、ZK126、ZK128～ZK131揭露外，别的钻孔均未揭露，揭露厚度在0.60～3.60m之间，平均厚度2.20m，层底标高在+7.21～+14.03m之间，平均层底标高+10.98m。
（3）第四系残积层(Q4el)
③1砂质粘性土：褐黄色，可塑—硬塑，土质不均匀，重要成分为粘性土和中粗砂，为花岗岩风化而成，干强度和韧性中档，无摇振反映，切面稍有光泽。该层在场地ZK1、ZK5～ZK15、ZK19～ZK20、ZK22、ZK23、ZK26、ZK27、ZK30、ZK31、ZK34、ZK38、ZK41、ZK45、ZK46、ZK48～ZK51、ZK54、ZK55、ZK58～ZK61、ZK63～ZK65、ZK67～ZK73、ZK75、ZK78、ZK80、ZK81、ZK82、ZK84、ZK85、ZK87～ZK91、ZK93、ZK97、ZK111～ZK113、ZK116、ZK132、ZK133有分布，别的均为揭露，揭露厚度在0.40～8.30m之间，平均厚度2.79m，层底标高在+7.07～+20.18m之间，平均层底标高+13.05m。
（4）白垩系基岩风化带（K）
④1全风化花岗岩：褐黄色，原岩构造基本破坏，但尚可辨认，手捏有砂感，浸水易软换崩解，岩芯呈土状，干钻可钻进，岩芯采用率80%～85%，均匀性较差。该层在场地ZK2～ZK5、ZK16～ZK18、ZK24、ZK26、ZK27、ZK30、ZK31、ZK33～ZK37、ZK39、ZK42～ZK45、ZK47、ZK50～ZK54、ZK56～ZK59、ZK61～ZK62、ZK65～ZK66、ZK69、ZK71～ZK77、ZK79、ZK81、ZK82、ZK83、ZK86、ZK87、ZK90、ZK92、ZK94、ZK95、ZK96、ZK98、ZK102、ZK104、ZK105、ZK107、ZK108、ZK109、ZK120有分布，别的均为揭露，揭露厚度0.80～7.30m，平均厚度3.07m。层底标高在+4.95～+16.68m之间，平均层底标高+10.78m。
④2强风化花岗岩：褐黄，深灰色，斑状构造，块状构造，斑晶重要为斜长石及暗色矿物，风化裂隙很发育，干钻困难，给水钻进较容易，岩质极软，岩体极破碎，岩石质量级别Ⅴ级，岩芯采用率43%之间，RQD=0。均匀性中档。岩石坚硬限度为极软岩，岩体完整限度为极破碎，岩体基本质量级别为Ⅴ级。该层在场地内钻孔均有揭露，揭露厚度0.30～5.30m，平均厚度2.51m。层底标高在-14.13～-4.08m之间，平均层顶标高-10.39m。
④3中风化花岗岩：深灰色，斑状构造，块状构造，斑晶重要为斜长石及暗色矿物，风化裂隙很发育，岩芯呈短柱状。岩质坚硬，锤击不易碎。岩芯敲击声较哑，易断，岩石质量指标RQD=40%～70%，岩芯采用率75%～85%，均匀性较好。岩石坚硬限度鉴定为软岩，岩体完整限度为较破碎，岩体基本质量级别为Ⅴ级。该层在场地内钻孔均有揭露，本次勘察未穿透该层。层顶标高在+2.97～+19.08m之间。
上述各地层揭露层厚、埋深、顶底板标高、分布状况等详见“工程地质剖面图”及“岩土层分层数据登记表”。
2.5场地水文地质条件
2.5.1场地地表水和地下水
依照现场踏勘，拟建场地红线范畴内没有地表水，但其西侧为淡水河。场地地下水类型重要赋存于第四系松散堆积层中孔隙水及基岩裂隙水；场地内松散土层重要含水层为人工填土层，其透水性普通，水量较丰富；淤泥质黏土、粉质粘土、砂质粘性土层透水性差，为相对隔水层；砾砂层，透水性好，为重要含水层，水量丰富，具微承压性，承压水头高度1.2～1.5m；。基岩裂隙水重要赋存于基岩风化裂隙中，其透水性受风化裂隙发育影响，强风化、中风化透水性较好，全风化透水性较差，具微承压性。地下水重要接受大气降水补给，和西侧淡水河侧向补给，地下水位和水量受地形及季节变化影响。地下水重要通过蒸发形式排泄。经现场调查，未发现也许污染地下水和地表水污染源。
勘探期间在各钻孔中测得地下水稳定水位埋深在0.90～3.40m之间，标高+18.15～+22.68m，平均标高+20.96m；。地下水位变化幅度1.00～1.50m。由于场地没有长期水位观测资料，没有收集到历史最高水位，只收集到场地近3～5年最高地下水位为标高+23.44m。场地地下水对基本设计和施工有不利影响，当基本底面处在地下水位如下隔水层以上，应考虑地下水位对基底压力影响。
2.5.2水和土腐蚀性评价
依照本场地所取5组地下水水样水质简分析成果，依照《岩土工程勘察规范》(GB50021－，)附录G表G.0.1规定，综合鉴定拟建场地为环境类型为Ⅱ类，地下水类型为A型。本场地地下水对混凝土构造具备微腐蚀性，对钢筋混凝土构造中钢筋在长期浸水条件下具微腐蚀性，在干湿交替条件下具微腐蚀性。分析成果见表2.5.2及附件2“水质简分析报告”。
地下水腐蚀性评价表 表2.5.2
按环境类型水对混凝土构造腐蚀性评价（强透水层）
按地层渗入性水对混凝土构造腐蚀性评价

SO42-
（mg/L）
Mg2+
（mg/L）
OH-（mg/L）
总矿化度（mg/L）
pH值
侵蚀性CO2（mg/L）
HCO3-（mmol/L）
ZK16
28.00
7.29
0.00
196.56
6.75
25.08
1.69
ZK44
20.00
3.40
0.00
212.77
7.14
6.75
1.86
ZK78
32.00
0.97
0.00
205.44
6.90
10.12
1.47
ZK96
28.00
11.79
0.00
196.78
7.02
12.78
1.56
ZK122
36.00
18.1
0.00
208.49
6.89
26.18
1.56
腐蚀级别
微
微
微
微
微
微
微
综合评估
地下水对混凝土构造具微腐蚀性
水对钢筋混凝土构造中钢筋腐蚀性评价

Cl-（mg/L）
腐蚀级别（长期浸水）
腐蚀级别（干湿交替）
ZK16
0.41
微
微
ZK44
20.21
微
微
ZK78
20.52
微
微
ZK96
23.40
微
微
ZK122
26.94
微
微
腐蚀级别
（长期浸水）
地表水及地下水对钢混筋凝土构造中钢筋具微腐蚀性
腐蚀级别
（干湿交替）
地表水及地下水对钢混筋凝土构造中钢筋具微腐蚀性
2.5.3 场地土腐蚀性评价
依照本场地所取5组地下水位以上岩土层进行土腐蚀性易溶盐分析成果，按《岩土工程勘察规范》（GB50021-，) （第12.2节，第12.2.1条～第12.2.5条）鉴定：场地地下水位以上岩土层对混凝土构造具弱腐蚀性，对钢构造具弱腐蚀性，对钢筋混凝土构造中钢筋具微腐蚀性。分析成果见表2.5.3及附件3“土易溶盐分析报告”。
表2.5.3 土腐蚀性评价表

腐蚀介质
土对混凝土构造腐蚀性评价
土对钢构造腐蚀性评价
PH值
PH值
ZK3
6.84
6.84
ZK40
6.70
6.70
ZK79
6.62
6.62
ZK100
6.65
6.65
ZK126
6.75
6.75
腐蚀级别（强透水层）
土对混凝土构造具弱腐蚀性
土对钢构造具弱腐蚀性
土对钢筋混凝土构造中钢筋腐蚀性评价
腐蚀介质
Cl-（mg/kg）
ZK3
含量（mg/kg）
74
ZK40
含量（mg/kg）
65
ZK79
含量（mg/kg）
81
ZK100
含量（mg/kg）
80
ZK126
含量（mg/kg）
60
腐蚀级别（强透水层）
土对钢混筋凝土构造中钢筋具微腐蚀性
(注：土对钢构造腐蚀性评价仅依照PH值)
3、本工程基坑支护与降水设计着重解决问题
本基坑采用两层地下室，负一层开挖深度为3.5—4.0m，负二层开挖深度为3.9m，总深度为7.9m。负一层地下室较浅区段采用放坡解决，负二层地下室较深区段采用土钉墙支护。依照开挖深度、工程地质于水文地质条件等，该基坑工程重点为：
（1）保证基坑四周安全稳定。
（2）提出合理支护与降水方案；
（3）为后续施工创造良好条件。

第二某些 基坑降排水
1、基坑排水系统
1.1明沟排水
坡顶沿基坑一周设立排水沟，排水沟尺寸为400*400mm，排水沟沟底设立不不大于0.5%排水沟。排水沟水排入市政管网前，需先进入三级沉淀池，沉淀池沿基坑周边布置5个，尺寸为3720*1500*1500mm。依照市政管网位置，将西侧布置两口沉淀池，可直接接入市政管网。南侧接近9#楼与园林绿化单位布置下水道连通，保障坡顶排水自西边和南边都能顺利排出。
坑底每隔50m设集水井一口，尺寸为800*800*1000mm，普通布置在坑底拐角处，详细数量依照拐角数量和承台位置灵活布置。基坑积水通过集水坑抽排至坑顶排水沟排走。
1.2降水井降水
考虑到主体构造抗浮规定，在基坑施工完毕后回填之前，在地下室侧壁外施工降水井，降水井采用PVC管制作，保证基坑回填后降水井仍可有效工作，减少地下水水位，达到主体构造抗浮规定。
2、 降水井方案选取
依照现场踏勘，拟建场地红线范畴内没有地表水，但其西侧为淡水河。场地地下水类型重要赋存于第四系松散堆积层中孔隙水及基岩裂隙水；场地内松散土层重要含水层为人工填土层，其透水性普通，水量较丰富；淤泥质黏土、粉质粘土、砂质粘性土层透水性差，为相对隔水层；砾砂层，透水性好，为重要含水层，水量丰富，具微承压性，承压水头高度1.2～1.5m；。基岩裂隙水重要赋存于基岩风化裂隙中，其透水性受风化裂隙发育影响，强风化、中风化透水性较好，全风化透水性较差，具微承压性。地下水重要接受大气降水补给，和西侧淡水河侧向补给，地下水位和水量受地形及季节变化影响。地下水重要通过蒸发形式排泄。经现场调查，未发现也许污染地下水和地表水污染源。
勘探期间在各钻孔中测得地下水稳定水位埋深在0.90～3.40m之间，标高+18.15～+22.68m，平均标高+20.96m；。地下水位变化幅度1.00～1.50m。由于场地没有长期水位观测资料，没有收集到历史最高水位，只收集到场地近3～5年最高地下水位为标高+23.44m。场地地下水对基本设计和施工有不利影响，当基本底面处在地下水位如下隔水层以上，应考虑地下水位对基底压力影响。特采用管井降水。
2.1管井成井流程

管井施工流程
2.2管井施工办法
（1） 管井定位
测量人员依照降水井设计位置测设实际井位，并参阅基本施工图纸，恰当调节井位。井位偏差不大于50cm。
（2） 钻孔
采用专业钻机成孔，一钻究竟，井孔规定圆、直，垂直度＜1%。钻机就确，钻杆必要要垂直，钻机底座必要牢固。在钻至设计深度后来停钻。用清水置换井内泥水即洗井，并测定孔深，满足孔深规定之后，撤机。
（3）下井管
井管采用PVC管制作，水位如下包缠尼龙网，缓缓下放，当井管与井口相差200mm时，接上节井管，接头处用尼龙网裹严，以免挤入泥砂淤塞井管，竖向用竹条和铁丝固定井管。为防止上下节错位，在下管前将井管以井方向立直。吊放井管要垂直，并保持在井孔中心，为防止雨污水、泥砂或异物落入井中，井管要高出地面不不大于200mm。
（4）填滤料
井管下部3-5m范畴，从里向外，分别布置PVC管、过滤网、碎石过滤层和回填土。填碎石料时，滤料沿井管外四周均匀填入，保持持续。要避免填料速度过快或不均导致滤管偏移及滤料在孔内架桥现象，洗井后滤料下沉及时补充滤料，规定实际填料量不不大于95%理论计算量。
（5）设立水泵
水泵规格2.2-4.0kw离心式水泵，依照实际布置降水井数量配备水泵，水泵扬程10-24m，流量10~30m3/h，在安装前，必要对水泵自身和控制系统做一次全面细致检查，在地面试转3min～5min后，若无问题，方可进行安设。安装完毕应进行试抽水，满足规定方可转入正常工作。
2.3现场排水总管选取与布设 、
依照本项目状况，现场降水时间较长，必要将水泵抽出地下水，源源不断有组织地排出施工现场，应建设单位规定，所有抽出地下水必要进入坡顶沉淀池，通过滤后再排入市政管网。

第三某些 施工配合及进度
3.1基坑降水、挖土、支护施工总体布置
本工程基坑降水、挖土、支护三者紧密有关，施工时要密切配合，依照基坑深度及支护和降水施工工艺，考虑到主体构造抗浮规定，在基坑施工完毕后回填之前，在地下室侧壁外施工降水井，降水井采用PVC管制作，保证基坑回填后降水井仍可有效工作，减少地下水水位，达到主体构造抗浮规定。土方单位在开挖过程中，浮现坑底大量渗水状况时，及时告知我方，我方将依照现场实际状况，提前布置降水井进行抽水。以达到减少地下水，保障土方开挖需求。
3.2工期进度
降水净工期90天，不含其她不可抗拒因素，否则工期顺延。

第四某些 安全文明施工
4.1施工安全
工地施工应遵循国家颁发《建筑安装工程技术规程》，保证安全，并注意如下安全事项：
①施工现场要平整，脚手架搭设要牢固。防止钻机及其他机械设备工作时发生倾斜、滑动等现象。
②进入工地须戴好安全帽、穿劳保鞋，高空作业还须系好安全带。 ③机器设备须有专人负责，非操作人员禁止上机操作。
④工地拆接电必要由电工操作。机械设备必要接地线避免发生漏电伤人现象。
⑤拆卸钻杆人员必要带手套工作，且绝对听从钻机操作工指挥。
⑥注浆过程中，孔口操作人员必要带好防水镜，头部戴好防护罩、穿好工作衣，以免注浆管爆裂时浆体伤人。
⑦安检人员随时检查工地文明施工状况，并及时反馈到项目经理。
⑧施工人员都必要服从命令听指挥，加强纪律，按操作规程作业。浮现违章事故者，必要追查责任，赏罚严明。
4.2文明施工
①工地材料堆放要明确标示，禁止不同材料混放。
②材料与半成品要严格区别。
③交叉作业时要协调好，禁止从高空乱扔乱掷。
④遵守机械设备操作程序和安全操作规则，禁止野蛮操作。
⑤遵守业主单位各项规章制度，服从甲方和监理单位管理。
