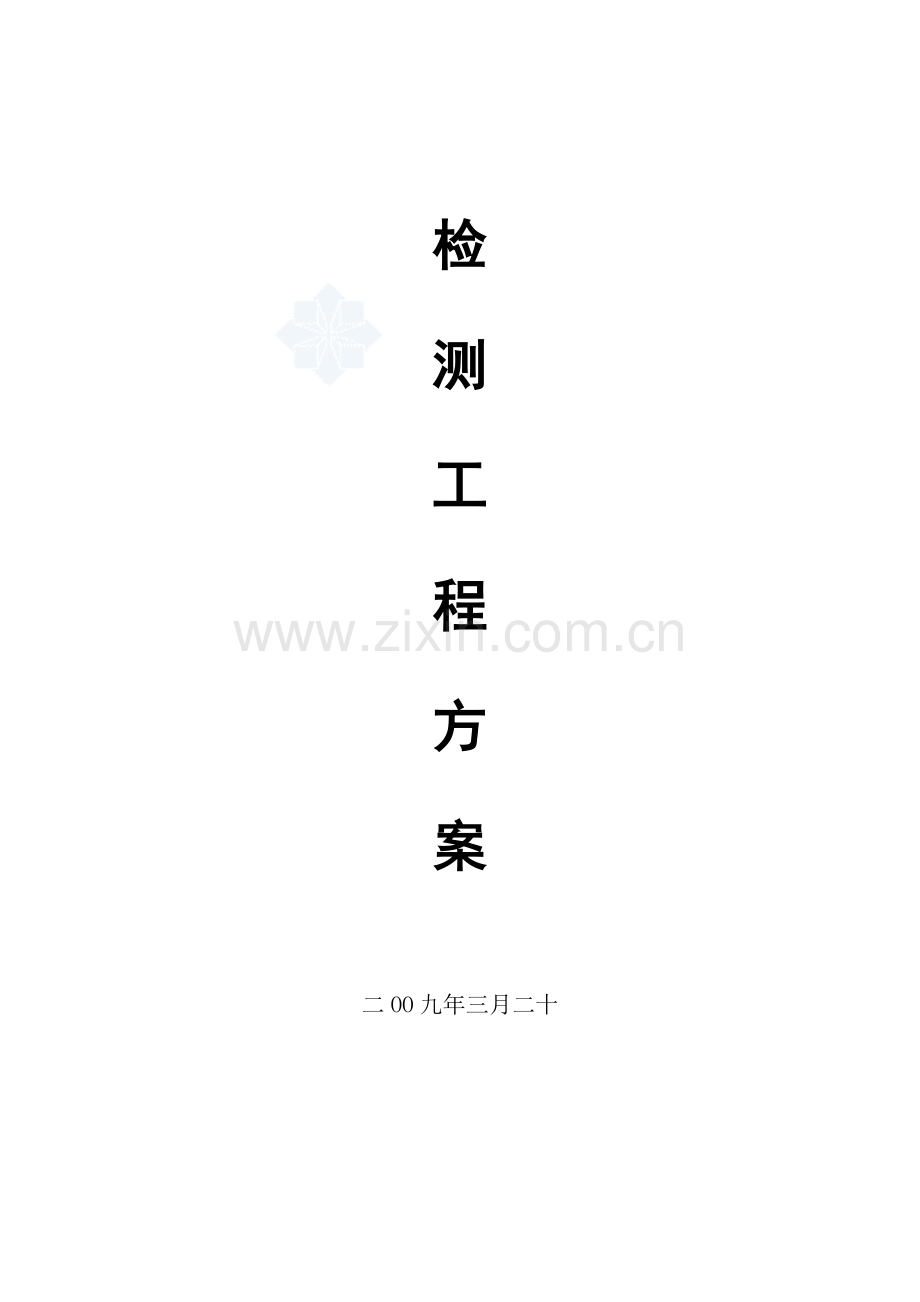

检
测
工
程
方
案

二OO九年三月二十

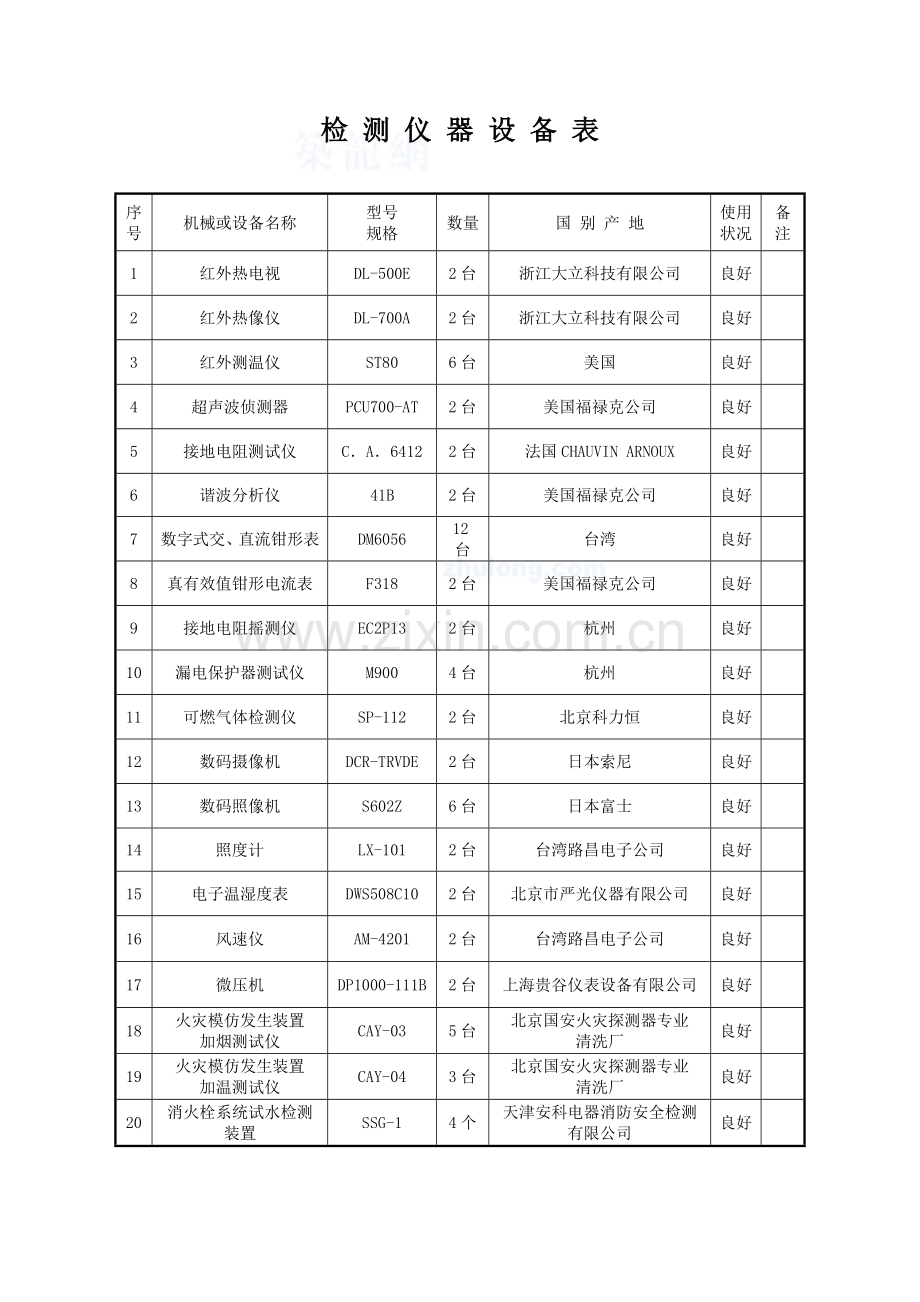

检 测 仪 器 设 备 表

序号
机械或设备名称
型号
规格
数量
国 别 产 地
使用
状况
备注
1
红外热电视
DL-500E
2台
浙江大立科技有限公司
良好

2
红外热像仪
DL-700A
2台
浙江大立科技有限公司
良好

3
红外测温仪
ST80
6台
美国
良好

4
超声波侦测器
PCU700-AT
2台
美国福禄克公司
良好

5
接地电阻测试仪
C．A．6412
2台
法国CHAUVIN ARNOUX
良好

6
谐波分析仪
41B
2台
美国福禄克公司
良好

7
数字式交、直流钳形表
DM6056
12台
台湾
良好

8
真有效值钳形电流表
F318
2台
美国福禄克公司
良好

9
接地电阻摇测仪
EC2P13
2台
杭州
良好

10
漏电保护器测试仪
M900
4台
杭州
良好

11
可燃气体检测仪
SP-112
2台
北京科力恒
良好

12
数码摄像机
DCR-TRVDE
2台
日本索尼
良好

13
数码照像机
S602Z
6台
日本富士
良好

14
照度计
LX-101
2台
台湾路昌电子公司
良好

15
电子温湿度表
DWS508C10
2台
北京市严光仪器有限公司
良好

16
风速仪
AM-4201
2台
台湾路昌电子公司
良好

17
微压机
DP1000-111B
2台
上海贵谷仪表设备有限公司
良好

18
火灾模仿发生装置
加烟测试仪
CAY-03
5台
北京国安火灾探测器专业
清洗厂
良好

19
火灾模仿发生装置
加温测试仪
CAY-04
3台
北京国安火灾探测器专业
清洗厂
良好

20
消火栓系统试水检测装置
SSG-1
4个
天津安科电器消防安全检测有限公司
良好

21
对讲机
VX-160U
15台
株式会社威泰克斯
良好

组 织 机 构 框 图

公司管理层

高档工程师： 高档工程师：

工程师 工 程 师

检测部部长：
消检队长

消检队长

电检队长

电检队长

队 员

队 员

队 员

队 员

拟派本检测工程管理以及检测人员名单
序号
姓名
职 称
专业
职 务
1

高档工程师
电力/照明/自控
副总
2

工程师
设备
技术审核工程师
3

工程师
电气
报告审核工程师
4

工程师
设备管理
工程师
5

工程师
机电
工程师
6

工程师
机电
工程师
7

检测员
电、消检上岗证
检测部部长
8

检测员
消检上岗证
消检队长
9

检测员
消检上岗证
消检队长
10

检测员
电检上岗证
电检队长
11

检测员
电、消检上岗证
电检队长
12

检测员
消检上岗证
检测队员
13

检测员
消检上岗证
检测队员
14

检测员
电、消检上岗证
检测队员
15

检测员
电、消检上岗证
检测队员
16

检测员
电、消检上岗证
检测队员
17

检测员
电、消检上岗证
检测队员
18

检测员
电、消检上岗证
检测队员
19

检测员
消检上岗证
检测队员
20

检测员
消检上岗证
检测队员
21

检测员
消检上岗证
检测队员
22

检测员
电检上岗证
检测队员
23

检测报告员
注：总共投入本检测工程技术人员23人，其中高档工程师1人，工程师5人；技工或者专业上岗人员16人，检测报告员1人。（证书附后）
编 制 依 据
（1） 建筑设备通用图集：
a) 《建筑设备施工安装通用图集》 91SB1～9、91SB-X1
b) 《建筑电气通用图集》 92DQ1～92DQ13
（2） 施工质量验收规范：
a) 《建筑工程施工质量验收统一原则》 GB50300-200l
b) 《通风与空调工程施工质量验收规范》 GB50243-
c) 《建筑给排水及采暖工程施工质量验收规范》 GB50242-
d) 《自动喷水灭火系统工程施工验收规范》 GB50261- 96
e) 《建筑给排水暖通空调燃气工程施工工艺原则》 JS02-
f) 《压缩机、风机、泵安装工程施工及验收规范》 GB50275-98
g) 《民用建筑工程室内环境污染控制规范》 GB50325-
h) 《建筑电气工程施工质量验收规范》 GB50303—20
i) 《电气装置安装工程接地装置施工及验收规范》 GB50169-92XZ
j) 《电气装置安装工程高压电器施工及验收规范》 GBJ147-90
k) 《电气装置安装工程母线装置施工及验收规范》 GBJ149-90
l) 《电气装置安装工程电缆线路施工及验收规范》 GB50168-92
m) 《火灾自动报警系统施工及验收规范》 GB50166-92
n) 《电梯工程施工质量验收规范》 GB50310-
o) 《电气装置安装工程低压电器施工及验收规范》 GB50254-96
p) 《等电位联接安装》 02D501-2
q) 《建筑防雷设计规范》 GB50057-94
r) 《智能建筑工程施工质量验收规范》 GB50339-
s) 《工业自动化仪表工程施工及验收规范》 GBJ93-86
t) 《工业自动化仪表安装工程质量检查评估原则》 GBJ131-90
u) 《建筑工程项目管理规范》 GB/T50326-
v) 《固定消防炮灭火系统设计规范》 GB50338-
w) 《消防炮通用技术条件》 GB19156-
x) 《高层民用建筑设计防火规范》 GB50045-95（）
y) 《建筑设计防火规范》 GB 50016-
z) 《信息技术互连国际原则》 ISO/IEC11801-95
aa) 《软件工程国标》
bb) 《建设工程监理规范》 GB50319-
cc) 《建筑施工高处作业安全技术规范》 JGJ 80-91
dd) 《建筑安装分项工程施工工艺规程》 DBJ/T01-26-）
ee) 《建筑工程文献归档整顿规范》 GB /T50328-
（3） 工艺原则：
a) 《建筑给排水暖通空调燃气工程施工工艺原则》Q CJJT-JS04-
b) 《建筑电气工程施工工艺原则.》 Q CJJT-JS05-
c) 《电梯、智能建筑施工工艺原则》 Q CJJT-JS06-
（4） 设备出厂技术档案及关于技术阐明书、技术文献等资料。
检 测 范 围
在本项目施工组织设计以T1/T2航站楼、T2停车楼及公司产权楼共计约65万平方米标段为原则进行编制，检测范畴涉及：
(1) 某国际机场T1/T2航站楼、T2停车楼及公司产权楼共计约65万平方米电气防火检测及消防设施检测。
(2) 电气防火检测内容涉及：
a) 变压器接线点温度、铁芯温度
b) 高低压开关柜运营母线温度、连接点温度
c) 低压柜内断路器、互感器、电容器等运营接点温度、导线温度
d) 变电室高低压电缆运营温度、电缆进出线防护
e) 配电小间开关柜、配电箱设备接点温度及电缆进出线防护
f) 电缆孔洞及过线孔洞（穿越楼板）、竖井与否封堵
g) 开关电气上下级整定值与否匹配
h) 明敷、暗敷及闷顶内电气线路敷设与否符合规范规定
i) 暂时线路敷设与否符合规范规定
j) 电气线路中电缆、电线保护状况检查
k) 电缆桥架与否完整盖板齐全进出线口与否防护到位
l) 电气线路与供热管线、燃气管线距离与否符合规范规定
m) 照明灯具、开关、插座

消防检测项目涉及：

序号
重要项目
专业
备 注
1
防、排烟系统
风
检测排烟系统风机、风道、防火阀、送风口、主备电源设立状况及其功能；
检查通风空调系统管道和防火阀设立状况；
对各个系统进行手动、自动及联动功能实验；
2
正压送风系统
风
检查正压送风系统风管、风机、送风口设立状况并测量其风速和正压送风值；
3
消防喷淋系统
水
检查管网安装、连接、设立喷头数量及末端管径等；
检查水流批示器和信号阀安装及其功能；
检测报警阀组安装、阀门状态、各组件及其功能；
检测喷淋头安装、外观、保护间距和保护面积及与邻近障碍物距离等；
对报警阀组进行功能实验；
对自动喷淋水（雾）系统进行功能实验；
4
室内消火栓系统
水
检查室内消火栓安装、组件、规格及其间距等；
检测屋顶消火栓设立、陈冻办法及其充实水柱长度等；
检查室内消火栓管网设立、管径、颜色、保证消防用水及其连接形状；
检测室内消火栓首层和最不利点静压、动压及其充实水柱长度；
检查手动启泵按钮设立及其功能；
5
消防水系统
水
检查消防水源性质、进水管条数和直径及消防水池设立状况；
检查消防水池容积、水位批示器和补水设施、保证消防用水和防冻办法等；
检查消防水箱设立、容积、防冻办法、补水及单向阀状况等；
检测各种消防供水泵性能、管道、手自动控制、启动时间，主备泵和主备电源转换功能等；
检测水泵结合器设立、标志及输送消防水功能等；
6
水炮系统
水

7
气体灭火系统
水
检查气体灭火系统贮瓶间设备、组件、灭火剂输送管道、喷咀及防护区设立和安装状况；
对气体灭火系统模似联动实验、查看先发声、后发光报警程序，查看切断火场电源、自动启动、延时启动量、防火阀和排风机、喷射过程、气体释放批示灯等动作与否正常。
8
燃气系统
水

9
火灾报警系统
弱电
检测火灾自动报警系统线路绝缘电阻、接地电阻、系统接地、管线安装及其保护状况；
检测火灾探测器和手动报警按钮设立状况、安装质量、保护半径及与周边遮挡物距离等，并按30~50%比例抽检其报警功能；
检测火灾报警控制器安装质量、柜内配线、保护接地设立、主备电源设立及其转换功能，并对控制器各项功能测试；
检测消防设备控制柜安装质量、柜内配线、手、自动控制及屏面接受消防设备信号反馈功能；
检测消防控制室、各消防设备间及消火栓按钮处消防通讯功能；
检测消防控制室设立位置及明显标志、室内防火阀及无关管线设立、双回路电源设立和切换功能；
10
消防广播
弱电
检测火灾应急广播音响功能，手动选层和自动广播、遥控启动和强行切换等功能；
11
消防电话
弱电

12
应急照明系统
强电
检测火灾应急照明和疏散批示标志设立、照度、转换时间和图形符号；
13
疏散诱导系统
强电

14
切非消防电源
强电

15
消防电梯、步道
建筑
检测电梯迫降功能、消防电梯使用功能，切断非消防电源功能和着火层灯光显示功能；
16
防火卷帘门防火门
建筑
对其外观、安装、传动机构、动作程序及其手动和联动功能进行检测；

备注：
实际检测项目根据甲方系统构成而拟定。
检测管理筹划
某国际机场是运送最繁忙大型国际航空港之一，是中华人民共和国和北京面向世界窗口，机场自建立以来，始终在中华人民共和国民航机场业保持着行业领先地位，旅客吞吐量排名全球前十，公司始终致力于推动以建设安全管理长效机制为目的安全文化建设，并获得了良好安全成效。
公司要生存和发展必要拥有市场和客户，要把全心全意为客户服务，为客户排忧解难，协助指引客户整治变成自己份内之事。咱们检测报告要为行政执法提供以便，并保证质量。
加强质量保证体系和岗位责任制监督检查，狠抓检测质量，对检测技术活动进行全过程控制，保证检测服务质量不断提高。
把技术培训工作作为经常性工作常抓不懈，使技术人员能对“技术规范”学习、掌握和理解不断深化和细化，不断提高业务素质和为客户服务能力。依照消防协会“规则” 规定和检测业务开展实际状况及时补充检测仪器，保证检测手段满足消防检测实际需要（检测仪器表附后）。
对的解决原则性与灵活性关系。考虑到市场开放，全心全意为客户服务宗旨，咱们检测工作既要坚持原则，实事求是，保证质量，又要以便客户，为客户排忧解难，凡是受检方存在问题时，在初检记录中如实记录，并向受检方领导或配合检测工作人员详细阐明存在隐患及整治办法。能现场整治就配合受检方及时整治，不能现场整治，整治后再去复检，并把整治成果进行详细记录，初检、复检记录均要双方签字并注明日期，依照初检、复检成果给客户出一份报告。这样做既保证了检测质量，又以便了客户。与客户一起讨论系统实行过程中所遇到问题，并对系统实行做总结，看与否尚有遗留问题有待进一步跟进解决，制定出跟进解决时间筹划表，按照总体时间规定进行分步筹划、明确阶段时间表，以保证如期完毕检测工作。

管理办法
· 公司制定了公司原则，对检测服务提供了根据和保障。
· 检测服务可追溯性。每一种检测服务对象均有完整存档，对服务质量问题提供了可追溯性，便于招标单位有针对性地采用改进办法。
· 建立了严格报告审核制度，保存相应检测记录。
· 对检测计量仪器进行专门管理，定期定检和公司内部校准，做到计量不合格仪器退出使用现场。
· 公司对员工培训极为注重。采用授课、员工手把手教等办法对每一种员工进行安全和服务质量意识教诲及操作技能培训，做到员工通过培训合格方可上岗。
· 公司很注重检测售后服务。公司有专职服务人员，能迅速有效地解决顾客征询、服务质量意见和投诉。
检测管理实行筹划
岗 位
职 责
项目经理
负责整个项目能按合同规定完毕，对整个项目资源进行合理配备，保证整个检测项目质量、进度安全完毕。
技术组
理解工程图纸、制定检测筹划、解决现场施工中技术问题。
检测组
按照检测筹划进行现场检测。
安全监督员
负责现场环境、仪器设备和所有参加检测人员安全。
现场协调员
负责解决甲乙双方检测协调，保证项目按筹划顺利实行。
电气防火检测方案
公司聘请高档工程师和具备丰富实践经验技术人员，所有人员都通过北京消防协会组织电气防火检测培训，经考核后获得“上岗证”，纯熟掌握电气防火技术规范内容及检测办法。
按照消防协会规定，我公司配备了品种齐全、性能先进高科技检测仪器，重要设备为红外测温仪、红外热电视、超声波探测仪、真有效值电流表、数码照相机、可燃气体测试仪和各种当代电工仪器。可对运营中电气装置进行不断电、非接触式检测，可以迅速精确地发现过热和打火放电等电气火险隐患。
一、提供电气防火检测内容如下：
a) 变压器接线点温度、铁芯温度；
b) 高低压开关柜运营母线温度、连接点温度；
c) 低压柜内断路器、互感器、电容器等运营接点温度、导线温度；
d) 变电室高低压电缆运营温度、电缆进出线防护；
e) 配电小间开关柜、配电箱设备接点温度及电缆进出线防护；
f) 电缆孔洞及过线孔洞（穿越楼板）、竖井与否封堵；
g) 开关电气上下级整定值与否匹配；
h) 明敷、暗敷及闷顶内电气线路敷设与否符合规范规定；
i) 暂时线路敷设与否符合规范规定；
j) 电气线路中电缆、电线保护状况检查；
k) 电缆桥架与否完整盖板齐全进出线口与否防护到位；
l) 电气线路与供热管线、燃气管线距离与否符合规范规定；
m) 照明灯具、开关、插座。
二、依照上述检测内容我方特制定如下检测方案：
根据国家关于电气防火管理规范，按照北京质量技术监督局-6-26批准、-10-014实行《北京市电气防火检测技术规范》(DB11/065-)和关于设计施工及验收规范等技术原则进行检测。
为能切实保证检测质量，保证检测成果精确和可靠，我公司采用当代化科技仪器设备进行即时性电气防火检测，提供检测报告，指出存在电气火灾隐患以及消除这些隐患整治建议，从而最大限度地防止和减少电气火灾发生。
（一）、配电设备：变压器、高低压配电室、配电箱（盘）、开关箱（盘）、电控柜（盘）等：
变、配电室
1、干式电力变压器
1.1 直观检查
1.1.1 电压、电流批示值应正常；
1.1.2 引线接头、电缆、母线应无过热迹象；
1.1.3 测温装置应齐全、完好；
1.1.4 变压器声响应正常；
1.1.5 风冷装置运营应正常；
1.1.6 变压器线圈浇注体应无裂纹和附着脏物，铁芯、套管表面应无严重积污现象；
1.1.7 各部位接地应完好无损。
1.2 仪器检测
1.2.1 测量各部连接点（含端子）、引线接头、电缆终端头温度；
1.2.2 探测各种电气连接点、绝缘子、套管、电缆终端头放电现象。
1.2.3 检查变压器低压侧各相电流和测量中性线电流。
2、低压配电装置
2.1 直观检查
2.1.1电压、电流批示值应正常；
2.1.2各种设备（含母线）各部位连接点应无过热、锈蚀、烧伤、熔接等异常现象；
2.1.3各种设备套管、绝缘子外部无破损、裂纹、放电痕迹；
2.1.4低压电气设备灭弧装置，如灭弧栅、灭弧触头、灭弧罩、灭弧用绝缘板应完好无损；
2.1.5绝缘导线穿越金属构件时，应有绝缘导线不被损伤保护办法；
2.1.6隔离用挡板或隔板应无破损和无放电痕迹；
2.1.7电缆终端头应无过热和无放电痕迹；
2.1.8接地应完好；
2.2 仪器检测
2.2.1测量母线连接点、分支接点、接线端子温度；
2.2.2测量刀开关触头、熔断器触头、电缆终端头温度；
2.2.3测量柜内火花放电声音和位置；
2.2.4从进线柜上仪表读取各相线电流，测量中性线（N线）和保护地线(PE)异常电流。测量各分支回路相线电流。
3、电力电容器
3.1装置电容器组构造物（台架及柜体）应采用不燃材料制作。
3.2 装设在室内低压电容器应采用干式塑膜型电容器。
3.3 电容器组断路器、熔断器接线和放电回路（放电变压器、电压互感器、放电电阻等）及其引线应完好。
3.4 电容器组在运营时，应无火花或放电声等放电现象。
3.5 低压电容器组控制系统（涉及补偿控制器、接触器等控制回路）工作应正常。
4、室内低压配电线路（公共区域）
4.1直观检查
4.1.1金属管配线
闷顶内有可燃物时，其配电线路应穿金属管保护。
导线穿入钢管时，管口处应装设护线套保护导线，在不进入接线盒（箱）垂直管口，穿入导线后，应将管口密封。
在严重腐蚀性场合（如酸、碱和具备腐蚀性化学气体），不适当采用金属管配线。
敷设在潮湿场合管路，应采用镀锌钢管。干燥场合管路可采用电线管。
金属管在入接线盒、灯头盒、开关盒等处应符合下列规定：
明装金属管应加锁母和护口，多尘、潮湿场合外侧并加橡皮垫圈。
有震动地方和有人进入木构造闷顶内管路，入盒时应加锁。
敷设接线盒、灯头盒、开关盒敲落孔，除对实装管孔敲落外其他备用不应敲掉。
4.1.2护套线配线
1） 护套线禁止直接敷设在抹灰层、闷顶、护墙板、灰幔角落和墙壁内。
2）
3） 护套线与接地导体或不发热管道等紧贴交叉处，应加绝缘保护管，敷设在易受机械损伤场合护套线，应加设钢管保护。
4） 护套线进入接线盒（箱）或与设备、器具连接时，护套层应引入接线盒（箱）内或设备器具内。
4.1.3线槽配线
1） 金属线槽应经防腐解决，具备槽盖封闭式金属线槽，可在闷顶内敷设。
2） 塑料线槽必要具备阻燃性能。
3） 线槽应敷设在干燥和不易受机械损伤场合。
4） 线槽内导线不应有接头，接头应设在接线盒内。
5） 金属线槽应可靠接地，但不应作为设备接地线。
4.1.4可挠性金属管配线
1） 敷设在多尘或潮湿场合可挠金属保护管，管口及其各连接处均应密封严实。
2） 在可挠金属保护管有也许受重物压力或明显机械冲击处，应采用保护办法。
3） 在闷顶内从接线盒引向器具绝缘导线应采用可挠金属管或金属软管等保护，导线不应有裸露某些。
4.1.5装饰工程配线
1） 装饰工程如有可燃性装饰材料时，配电线路应采用铜芯导线，导线接头应焊接。
2） 通过有装饰场合或部位配电线路，每条支路均应单独设立断路器进行短路和过载保护。
3） 动力设备和照明装置配电线路，穿越可燃、难燃装饰材料时，除配电线路应穿保护管外，尚应采用玻璃棉、岩棉等非燃材料做隔热阻燃保护。　　　　
4） 配电线路设立在可燃装饰夹层时，应穿金属管保护，若受装饰构造条件限制局部不能穿金属管时，必要采用金属软管。其长度不适当不不大于2m,导线不得裸露。
5） 装饰工程内不应设暂时配电线路，电源插座不应直接安装在可燃构造上，照明灯饰材料必要采用难燃性材料。
5、导线敷设
5.1 导线
5.1.1导线连接
1） 导线接头应设在盒（箱）或器具内，在多尘和潮湿场合应采用密封式盒（箱）；
盒（箱）配件应齐全，并固定可靠。
2） 在配线分支连接处，干线不应受到支线横向拉力。
3） 绝缘导线连接处，应包扎绝缘，其绝缘水平不应低于导线自身绝缘级别。
5.1.2导线与设备或器具连接
1） 截面为10mm2及如下单股铜芯线可直接与设备或器具端子连接。
2） 截面为2.5mm2及如下多股铜芯线芯应先拧紧搪锡或压接端子后再与设备或器具端子连接。
3） 截面不不大于2.5mm2多股铜芯线终端,除设备自带插接式端子外,应焊接或压接端子后再与设备或器具端子连接。
4） 接线端子压接导线不得多于两根。
5.2 仪器检测
5.2.1导线接头、导线与设备或器具接线端子测温，其最高容许温度应符合规定。
5.2.2探测导线接头，导线与设备或器具接线端子打火放电现象。
5.2.3测量相线电流、中性线电流和PE线异常电流。
6、绝缘导体绝缘强度
6.1直观检查
6.1.1绝缘体老化、腐蚀和机械损伤状况
1） 绝缘导线芯线连接后，绝缘带应均匀紧密包缠。
2） 在接线端子根部与绝缘层间和空隙处，应采用绝缘带严密包缠。
3） 导体绝缘体不应有严重老化、腐蚀和机械损伤现象。
7、插座与开关
7.1插座
7.1.1直观检查
1） 当交流、直流或不同电压级别插座安装在同一场合时，应有明显区别，
且必要选取不同构造，不同规格和不能互换插座；其配套插头，应按交流、直流或不同电压级别区别使用。
2） 落地插座应采用专用产品并具备牢固可靠保护盖板。
3） 在潮湿场合，应采用密封良好防水、防溅插座。
4） 插座接近可燃物或安装在可燃构造上时，应采用隔热、散热等保护办法。暗装插座应采用专用盒。
5） 导线与插座连接处应牢固可靠，螺丝应压紧无松动，插座应完好无损。
6） 民用插座保护接地线应选用与相线截面，绝缘级别相似铜芯导线。
7） 移动式插座应采用合格产品，使用时应符合下列规定：
a） 电源线采用铜芯电缆或护套线，其长度不适当超过2m；
b） 具备保护地线（PE线）；
c） 禁止放置在可燃物上；
d） 禁止串接使用；
e） 禁止超载使用。
7.1.2仪器检测
1） 插座接线应符合下列规定：
a） 单相两孔插座,面对插座右孔（或上孔）与相线相接，左孔（或下孔）与中性线相接；单相三孔插座，面对插座右孔与相线相接，左孔与中性线相接。
b） 单相三孔、三相四孔及三相五孔插座保护接地线（PE线）均应接在上孔，插座保护接地端子不应与中性线端子直接连接。
2） 有插头工作插座，其触头处应无过热和打火放电现象。
7.2 开关
7.2.1开关接近或安装在可燃构造上时，应采用隔热、散热办法。
7.2.2开关使用时不应有过热和打火放电现象。
8、低压断路器
8.1直观检查
8.1.1低压断路器
1） 低压断路器与熔断器配合使用时，熔断器应安在电源测。
2） 低压断路器接线，应符合下列规定：
a） 裸露在箱体外部且易触及导线端子，应有绝缘保护。
b） 低压断路器脱扣装置动作应可靠，过载脱扣整定值应与导线载流量相匹配。
8.1.2 配电箱（盘）和开关箱
1） 配电箱（盘）和开关箱近旁，不应堆放可燃物。　　　　　
2） 配电箱（盘）和开关箱内导线应绝缘良好，排列整洁，固定牢固，导线端头应用螺栓压接，并应有防松装置。
8.2仪器检测
8.2.1检测低压断路器，低压隔离开关、刀开关、熔断器组合电器，防火用漏电保护器等各接线端子最高容许温度应符合表4规定。
8.2.2检测低压断路器、低压隔离开关、刀开关、熔断器组合电器、防火用漏电保护器等各接线端子，不应有打火放电现象。
8.2.3测量各接线端子连接线上相线电流、中性线电流和PE线异常电流。
9、照明装置
9.1 直观检查
9.1.1照明灯具上所装灯泡，不应超过灯具额定功率。
9.1.2灯具各部件应无松动、脱落和损坏。
9.1.3照明灯具与可燃物之间距离应符合下列规定：
1）普通灯具不应不大于0.3m；
2）高温灯具不应不大于0.5m；
3）影剧院、礼堂用面光灯、耳光灯泡表面不应不大于0.5m；
4）当容量为100~500W灯具不应不大于0.5m；
5) 当容量为500~W灯具不应不大于0.7m；
6) 当容量为W以上灯具不应不大于1.2m。
当距离不够时，应采用隔热、散热办法。
9.2仪器检测
9.2.1日光灯镇流器线圈最高容许温度不应超过给定tw值，如没有标注tw
值时，其最高容许温度不应超过（内有衬纸）95℃和（内无衬纸）85℃。电容器外壳最高容许温度不应超tc值，如没有标注tc值时，其最高容许温度不应超过50℃。
9.2.2检测带电体对地（外壳）火花放电现象。
9.2.3空调器使用应符合下列规定：
1）空调器应单独供电；空调电源线应设立短路、过载保护。
2）空调器不应安装在可燃构造上，其设备与周边可燃物距离不应不大于0.1m。
3）分体式空调穿墙管路应有套管保护，出口周边修饰规矩；室内机体接线端子板处接线牢固、整洁、对的。
9.2.4 测量各连接点（含端子）温度。
9.2.5检测各种电气设备火花放电现象。
检测项目：配电箱（盘）、开关箱（盘）、电控柜（盘）等性能、连接、负荷、温度、火花放电状况及环境状况。5KW以上配电箱、盘等所有检测，其他依照负荷抽检，但抽检比例不低于50%。
（二）线路敷设：配电线路（涉及暂时供电线路）及电力、电缆：
检测项目：导线及电缆敷设、线路与否老化、损伤;与电器设备连接、负荷、温度、火花放电状况及环境状况。配电间所有检测。其他区域依照环境状况抽检，装修复杂处、人员汇集处、环境状况不良处重点检测。
（三）照明灯具、开关、插座安装：开关、插座、照明装置、装饰灯具：
检测项目：开关、插座（涉及移动式插座）、照明装置、装饰灯具、连接、负荷、温度、火花放电状况及环境状况。依照环境状况抽检，装修复杂处、人员汇集处、环境状况不良处重点检测。
三、甲方配合人员应注意问题：
1、电气防火安全检测为在带负荷下进行检测。对的操作不会导致停电等不良影响，但检测过程中会对正常工作和生活导致一定影响，哪些工作区域不能受影响，须向检测负责人阐明，同步但愿甲方在检测前告知各部门做好相应准备工作。
2、哪些属于安全重点防范或重大火灾隐患区域（如易散发可燃气体、防爆场合、防盗场合），须向检测人员阐明，并配备一定数量安保人员，以利于检测工作安全进行。
3、如有条件，检测前甲方应尽量多使电气带负荷运营，甲方技术人员应理解电气设备安装位置、掌握操作办法，防止检测过程中导致断电等不良影响，避免不必要损失。
4、有故障电气设备，不能正常运营，须向检测人员阐明。
5、甲方应能打开大某些房间和区域门（不检测区域除外）,特别是安装电器设备区域（如强电井、空调通风机房等）以节约检测时间。
6、检测时如发生特殊状况，由双方负责人协商解决。
7、为保证检测工作顺利进行，但愿甲方技术人员准备电工惯用工具。
8、提供应乙方各建筑物内配电设施有关数据（如：变、配电室，强电竖井或各层配电间；重要机房及甲方指定检测房间；易燃易爆场合等）。
9、依照技术规定，如下各项不属于本次电气防火安全检测内容：受检单位全封闭及带自锁、互锁运营电气设施、不能持续带电运营电气设施、成套电气装置（空调机组、锅炉、电梯类装置等）、家用电器产品内部电气部件，未留有检查孔闷顶内部以及正在安装未运营电气设备。

消防设施检测方案

（一）检测方案及内容
根据国家有关规范（如：《高层建筑设计防火规范》、《火灾自动报警系统设计规范》、《自动喷水灭火系统设计规范》、《消防应急照明灯具通用技术条件》、《气体灭火系统施工及验收规范》等）进行消防设计检测。
建筑固定消防设施重要涉及火灾自动报警系统、消火栓系统、自动喷水灭火系统、气体灭火系统、防排烟及通风空调系统、防火卷帘、防火门等七个系统，
此外尚有泡沫灭火系统、水喷雾灭火系统、细水雾灭火系统、气溶胶灭火系统等不惯用系统。
（二）详细检测内容：
1)、火灾自动报警系统：检测火灾自动报警系统线路绝缘电阻、接地电阻、系统接地、管线安装及其保护状况（每个回路检测）；检测火灾探测器和手动报警按钮设立状况、安装质量、保护半径及与周边遮挡物距离等，进行模
拟响应测试，并按比例抽检；检测火灾报警控制器安装质量、柜内配线、保护接地设立、主备电源设立及其转换功能，并对控制器各项功能测试（100%检测）；检测消防设备控制柜安装质量、柜内配线、手、自动控制及屏面接受消防设备信号反馈功能（100%检测）；检测消防控制室、各消防设备间及消火栓按钮处消防通讯功能；检测消防控制室设立位置及明显标志、室内防火阀及无关管线设立、双回路电源设立和切换功能；检测火灾应急广播音响功能，手动选层和自动广播、遥控启动和强行切换等功能；检测电梯迫降功能、消防电梯使用功能（100%检测），切断非消防电源功能和着火层灯光显示功
能；检测火灾应急照明和疏散批示标志设立、照度、转换时间和图形符号。
有关技术规定：火灾自动报警系统（应急广播、消防电梯、事故照明及疏散批示灯）
系统构成：电源、火灾报警控制器、火灾报警触发装置、消防联动控制设备、消防通讯设备、火灾应急广播、消防电梯、火灾应急照明及疏散批示装置等。
电源：
交流电源：规范规定火灾报警控制器主电源采用专用消防电源，或采用单独供电回路，不能与日惯用电合用（涉及控制室监控电源、空调电源），《高规》还规定双电供电，设立自动转换装置。主电源容量规定：火灾报警控制器在百分之二十报警部位（10≤报警点≤32）处在正常报警状态条件下，持续正常工作
4小时，尚有电压稳定度、负载稳定度不不不大于5%等规定。主电源不应采用漏电保护开关保护；不能采用插头连接。除主电源供电外，还要有直流备用电源。
一、 消防控制室及火灾报警控制器
消防控制室：规范规定消防控制室标志应齐全。消防控制室入口处应有明显标志（塑料、金属）；控制器主电源要有明显标志；保护接地要设明显标志；控制器及消防控制设备外接导线端部应有明显标志；不同电压级别、不同电流类别端子应有明显标志；消防联动控制盘面应有明显标志。火灾报警控制器：控制器柜内导线规定布线美观，绑扎成束，导线编号、端子压接导线不大于2根。火灾自动报警系统应设专用接地干线，应采用铜芯绝缘导线，其芯线截面积不不大于25mm2,消防控制室接地板接地线也应选用铜芯绝缘导线，其芯线截面积不不大于4mm2。控制器重要功能：消音功能，复位功能，故障报警功能，火灾报警功能，二次火警功能，火灾优先功能，自检功能，显示记忆功能，屏蔽功能等。
二、 消防联动控制设备
消防联动控制设备电源容量实验和控制器实验类似。
(1) 火灾探测器和手动报警按钮（火灾触发装置）
(2) 消防通讯、应急广播、消防电梯、火灾应急照明及疏散批示装置
消防通讯：消防控制室应设立消防专用电话总机。设备间（泵房、风机房、空调机房、配电室、分控室等）应设专用电话分机，手动报警按钮、消火栓按钮等处宜插孔电话。规定语言清晰，通话可靠。
应急广播：控制中心报警系统应设立火灾应急广播，集中报警系统宜设立火灾应急广播，未设立火灾应急广播火灾自动报警系统应设立火灾警报装置。扬声器功率不不大于3瓦，任何部位距离不不不大于25米，声压级高于背景15分贝。也可与寻常公共广播系统合用，平时用于广播、背景音乐等，火警时消防消防控制室应能强制转入应急广播状态，即相应楼层或防火分区扬声器和公共广播扩音机（功放机）强制转入应急广播状态。
消防电梯：普通电梯规定在火警时能强制降于首层，打开轿厢门，不作为疏
散用。而消防电梯除规定在控制室和首层都能强制降于首层外，还规定有消防操作功能，即不能外呼，轿厢内可操作，设专用电话，有排水设施等。消防控制室应能控制电梯所有停于首层并接受其反馈信号。
应急照明及疏散批示：规范规定，应急照明和疏散批示持续供电工作时间不少于20分钟。应急照明度不低于0.5LX，地下室不低于5LX，疏散批示照度不不大于0.5LX。消防控制室应能切断关于部位非消防电源，并接通火灾应急照明及疏散批示装置。
2)、消防供水及消火栓系统：检查消防水源性质、进水管条数和直径及消防水池设立状况（100%检测）；检查消防水池容积、水位批示器和补水设

施、保证消防用水和防冻办法等（100%检测）；检查消防水箱设立、容积、防冻办法、补水及单向阀状况等（100%检测）；检测各种消防供水泵性能、管道、手自动控制、启动时间，主备泵和主备电源转换功能等（100%检测）；检测水泵接合器设立、标志及输送消防水功能等（100%检测）。检查室内消火栓安装、组件、规格及其间距等；检测屋顶消火栓设立、陈冻办法及其充实水柱长度等（100%检测）；检查室内消火栓管网设立、管径、颜色、保证消防用水及其连接形状；检测室内消火栓首层和最不利点静压、动压及其充实水柱长度（按每个供水分区最不利点及首层均进行出水测试）；检查手动启泵按钮设立及其功能。
有关技术规定：室外消火栓系统：较为常用采用市政供水。地下式室外消火栓井盖及附近应有标志，平时注意维护阀门、接口，保持清洁、干燥，启闭灵活。室内消火栓系统：分为市政供水系统和暂时高压给水系统（设消火栓泵）
构成：市政供水系统由消火栓箱、管网、水源构成。暂时高压给水系统由消火栓箱、消火栓启泵按钮、管网、水泵、水源构成。
消火栓管网进水管不少于两根，应为独立两根，当有一根需要检修时不影响系统管网供水。管网应布置呈环状。消火栓启泵按钮要有保护办法；报警要精确，设有报警系统要显示部位；并能联动消火栓泵，当消火栓泵启动后应有红色批示灯批示。消火栓栓口静水压力：不低于0.07MPa，不高于0.8MPa；出水压力：不不不大于0.50MPa，最重要是充实水柱长度不不大于7m（高规10m）。
3)、自动喷水灭火系统：检查管网安装、连接、设立喷头数量及末端管径等；检查水流批示器和信号阀安装及其功能；检测报警阀组安装、阀门状态、各组件及其功能（100%检测）；检测喷淋头
