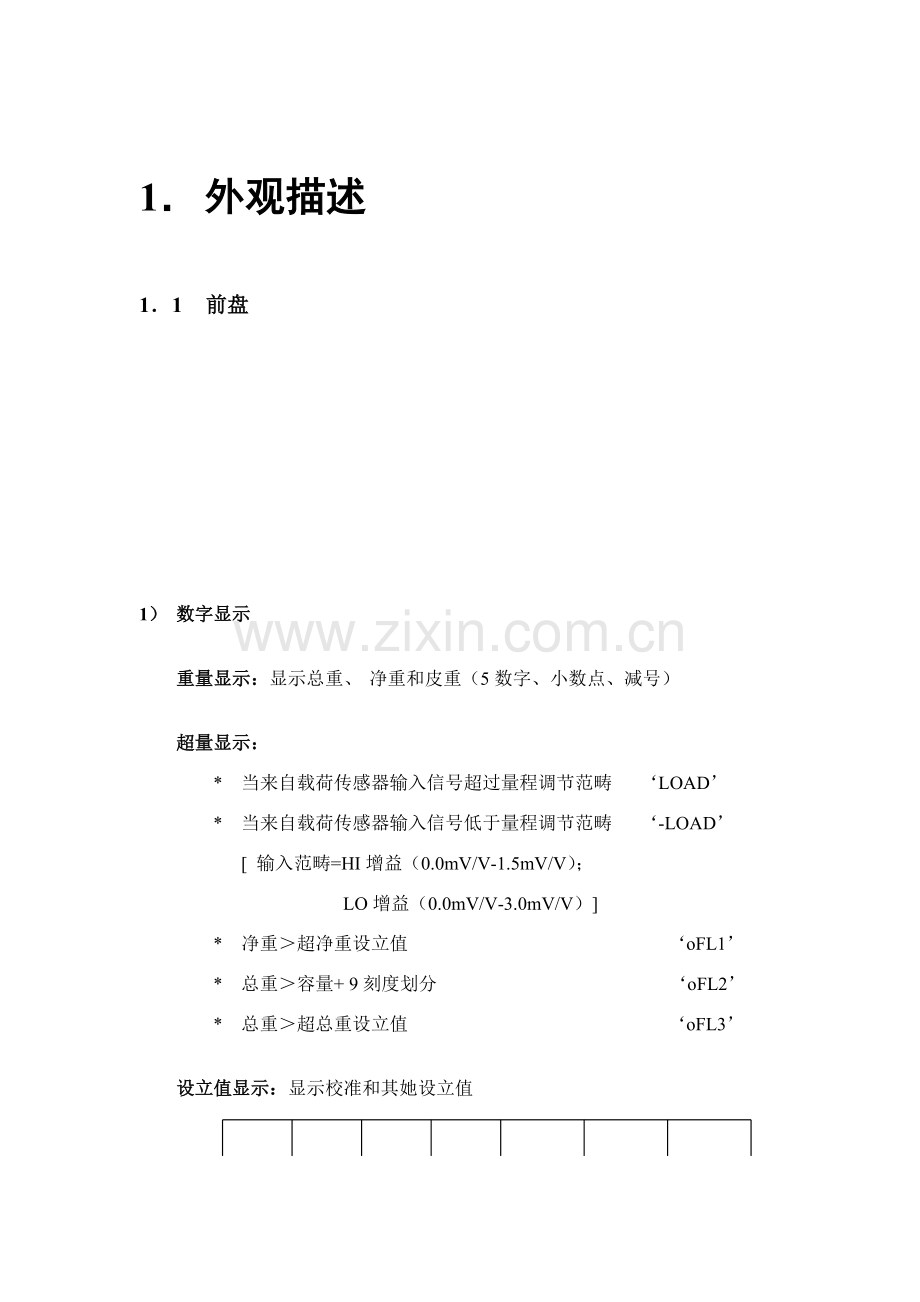

1． 外观描述
1．1 前盘
1） 数字显示
重量显示：显示总重、 净重和皮重（5数字、小数点、减号）
超量显示：
* 当来自载荷传感器输入信号超过量程调节范畴 ‘LOAD’
* 当来自载荷传感器输入信号低于量程调节范畴 ‘-LOAD’
[ 输入范畴=HI增益（0.0mV/V-1.5mV/V）；
LO增益（0.0mV/V-3.0mV/V）]
* 净重＞超净重设立值 ‘oFL1’
* 总重＞容量+ 9刻度划分 ‘oFL2’
* 总重＞超总重设立值 ‘oFL3’
设立值显示：显示校准和其她设立值
设立值
设立键数值（1-9）
设立模式（0-9，F，C）

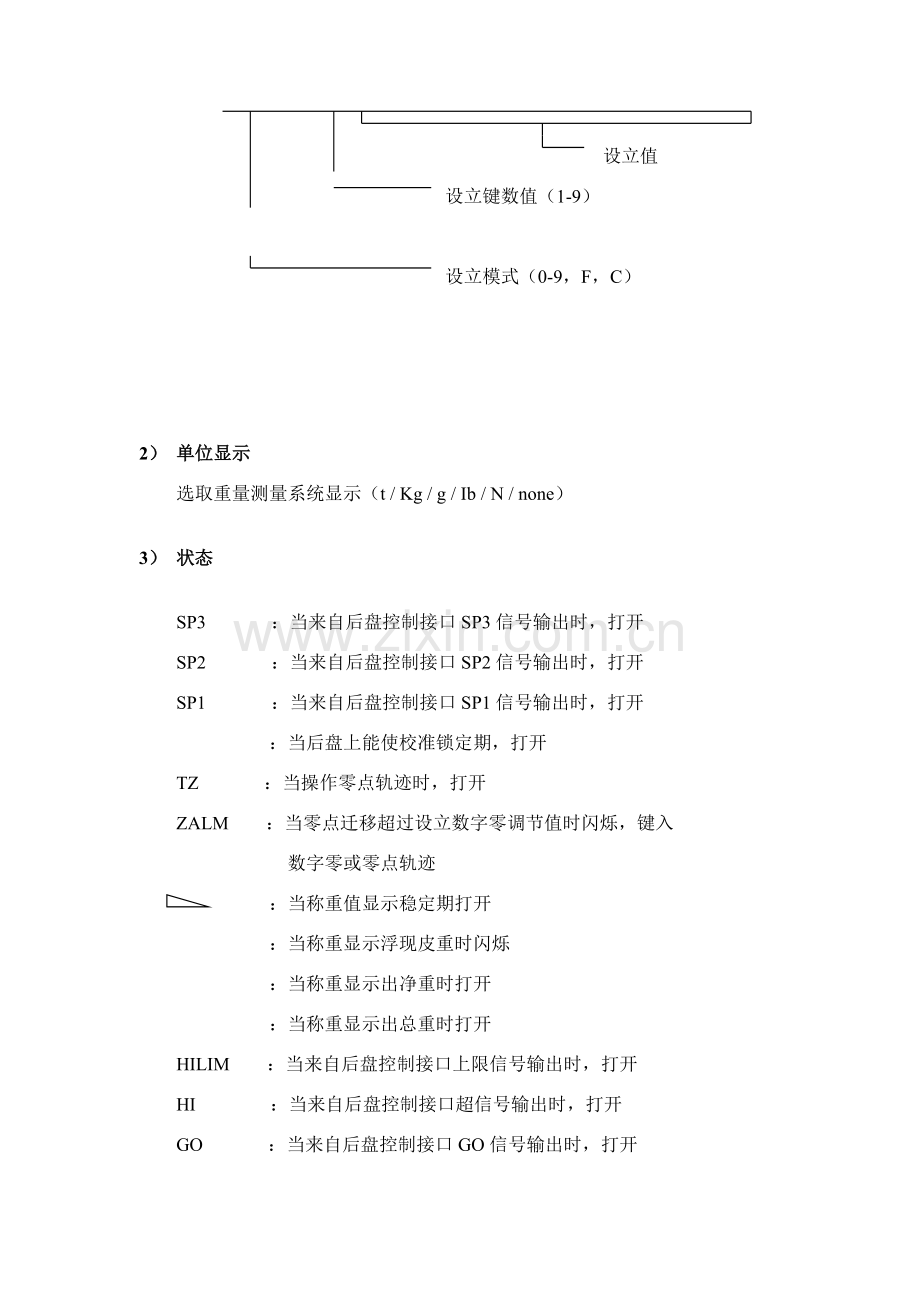

2） 单位显示
选取重量测量系统显示（t / Kg / g / Ib / N / none）
3） 状态
SP3 ：当来自后盘控制接口SP3信号输出时，打开
SP2 ：当来自后盘控制接口SP2信号输出时，打开
SP1 ：当来自后盘控制接口SP1信号输出时，打开
：当后盘上能使校准锁定期，打开
TZ ：当操作零点轨迹时，打开
ZALM ：当零点迁移超过设立数字零调节值时闪烁，键入
数字零或零点轨迹
：当称重值显示稳定期打开
：当称重显示浮现皮重时闪烁
：当称重显示出净重时打开
：当称重显示出总重时打开
HILIM ：当来自后盘控制接口上限信号输出时，打开
HI ：当来自后盘控制接口超信号输出时，打开
GO ：当来自后盘控制接口GO信号输出时，打开
LO ：当来自后盘控制接口轻量信号输出时，打开
LOLIM ：当来自后盘控制接口下限信号输出时，打开
HOLD ：当重量显示维持时，打开
NZ ：当重量值≤零点附近值时，打开
：当重量值在+1/4刻度划分时，打开
：当重量值在中心零或每个中心划分时，打开
：当重量值在－1/4刻度划分时，点亮
1．2 键座
1） 功能键
：按此键，皮重扣除，净重变为零， 键打开。
在设立模式4 – 9中选取皮重扣除范畴，满量程
或0＜皮重＜容量。
：按此键，恢复皮重扣除，和净重变为等于总重。
：按 键零化称重值，总重变为零。
如果值超过设立数字零调节范畴，零点报警“ZALM”闪烁。
：按此键，称重值显示在净重和总重之间转换。
2） 设立键
：在设立模式4 – 9中，当选取由 键有效显示皮重时，按
键， 键闪烁显示显示扣除皮重重量+数字预置皮重扣
除重量，再按 键返回到显示称重模式。相反，按 键
清除当前操作并返回显示称重模式。如果在设立模式中，按
键，再次返回到设立模式0。
：用于输入数据数字键。
：按 键，变化设立模式。
：按 键，进入设立或变化数值。
1．3 后盘
1） 机壳接地
为了防止雷击和静电干扰所引起事故，应将F、G端子接地。在后盘上F、G端必要直接接地，而不与AC接地。
2） AC电源输入插座
AC输入是以采购该装置国标AC电压标记，可得到电压是100V、200V或220V。在您F701仪表上，证明这是对的电压。AC频率是50/60HZ。
3） 保险丝支架
1A小型化扣除丝，置入AC电源电路中，由反时钟方向拧动，保险丝支架能拆除保险丝。
4） 控制信号输入/输出接口
参见第9页。
5） 终端板
SI/F ： 2线制内接口是将F701仪表与外围设备诸如打印机或遥控显示
相连接口。
CAL-R ： 将寄存器连接到这些终端以操作辅助校准。使用温度系数低于
50ppm/°C50-300KΩ寄存器。
6） CAL开关
这个开关是用于接通或关断连接到CAL-R做辅助校准寄存器，这仅仅在操作量程校准如辅助校准时使用。CAL开关和CAL-R是用于辅助校准。由于代替了称重控制器，F701仪表提供了抗应急能力，并且没机会及时做真实载荷校准，但是必要持续操作称重系统辅助校准是以便，暂时测量。除正在做辅助校准之外，CAL开关必要关断。
7） 校准用双列直接式开关
1- 校准ON / OFF
2- 高增益（0.5-1.5 mV/V）
低增益（1.0-3.0 mV/V）
3- 零点迁移（1 mV/V） ON / OFF
4- 零点迁移（0.5 mV/V） ON / OFF ON
详情请参照第26页量程校准。
8） 载荷传感器插座
请参见第6页针赋值和连接构造。
9） D/A转换器（选取4）
D/A转换器内接口发出模仿信号用于每个称重值（0-10V或4-20mA）。使用BNC终端。
10） 选取区
用于设立点（选取1）内接口
BCD并联数据输出内接口（选取2）
RS-232C通讯内接口（选取3）
RS-485通讯内接口（选取5）
l 1、2、3和5选取2能安顿在选取区里。
2．插座
2．1 载荷传感器插座
F701励磁电压在最大电流120毫安时为10VDC。这能驱动直到（4）350欧姆载荷传感器。7针圆插座用于与载荷传感器6线连接。能合用插头是Hirose JR16PK-7S（附在F701仪表上）或相类似插头。载荷传感器针赋值参见下图。
针号 信号（6线） 信号（4线）
1． +EXC 供桥中压
2． +S （连接1至2）
3． -S 供桥中压
4． -EXC （连接3至4）
5． +SIG +信号
6． -SIG -信号
7． SHIELD 屏蔽
1） 6线连接
F701载荷传感器输入是用于6线（遥感）连接。应使用6线屏蔽式
载荷传感器电缆，并保持与AC或其他线产生噪音相隔离。
2） 4线连接
在4线制中（如下图），检测线从勉励线中跳线。（+EXC到+SEN；-EXC
到-SEN），如果不遵守也许导致系统损坏。
F701励磁电压是10VVDC，使用载荷传感器具备最大励磁电压不大于10伏也许会产生热量或对装置导致损害。
3） 关联连接载荷传感器
下列图显示如何并联连接几种载荷传感器用于卡车秤或流动秤。
‘n’个载荷传感器以并联
连结作为一种装置，其容
量为‘n’X载荷传感器
额定容量（这些载荷传感
器必要具备相似容量、
桥电阻和mV/V）。平均电
阻必要是具备低温度系
数相似变化率，如果
载荷传感器设计用于并联
连接，那么就不需要平均
电阻。
● NB
当载荷传感器是并联时，则选取比计算值更高一级容量，这样将有助于对过载和冲击载荷保护作用。
2．2 控制信号输入/输出接口
这些接口用于将输入信号接到F701仪表和输出控制信号接到外部设备，涉及DDK57-30240接口。
◇ 控制接口针赋值
1 ＊ 公共 13 ＊ 公共
2 内 总重/净重 14 内 保持或判断
3 内 D/Z 开 15 内 供料/卸料
4 内 皮重扣除开 16 内 启动 *1
5 内 皮重扣除关 17 内 停止 *1
6 外 零点附近 18 外 下限
7 外 粗加料 19 外 上限
8 外 细加料 20 外 稳定
9 外 落差 21 外 称重误差
或程序误差 *2
10 外 轻量 22 外 进行或完毕 *2
11 外 过量 23 外 进行
12 ＊ 公共 24 ＊ 公共
l 公共终端是内部连接（公共：1、12、13、24针）
l 1 在程序模式中是有效
l 2 输出是可选取
· 输入信号（8）：总重/净重，数字零ON，皮重扣除ON，皮重扣除OFF，
保持或判断，供料/卸料，起动和停止。
· 输出信号（12）：零点附近，粗加料，细加料，落差，轻量，过量，下
限，上限，稳定，重量误差/程序误差，进行/完毕/运营。
输出信号环路是晶体管集电极开路输出。
相应电路（输入）
由短接或断开输入和公共终端方式输入信号。对于这种状况，可以使用继电器、开关或晶体管。
断开 关
短接 开
· 不要将外电压接到信号输入电路
· 使用外部元件应能承受IC = 10mA
· 来自外部元件泄漏必要是100uA或更小
相应电路（输出）
输出信号电路是晶体管输出断开接口。
输出数据 晶体管
0 关
1 开
· 使用外部电源（直到DC30V）于驱动继电器（Vext）
· 任何负载讲如继电器线圈，都不能短路
· 连接脉动抑制器或火花断跌器到继电器电路（如图所示）
以减小噪音干扰和延长继电器寿命
3．功能
3．1 设立模式表
Weight Display
F C/EN
0 C/EN 1 C /EN 2 C/EN
设立模式0 设立模式1 设立模式2
1 上限 比较阻滞时间 称重功能1
P55 P63，65，67 P53,54,55,57,58
2 下限 鉴别时间 称重功能2
P55 P63，65，67 P52,55,56,59,60
3 零点附近 完毕输出时间 称重功能3
P54 P60，67 P44，49
4 设立点1 补偿供料时间 程序模式
P57 P70 P53
5 设立点2 自动零位计算 功能键失效
P57 P72 P17
6 补偿 判断计算 滤波器
P57 P72 P28
7 过量 自动落差补偿调节 动态检测
P58 P49 P30
8 轻量 零点轨迹
P58 P41
9 最后 预置皮重 设立值锁定
P57，58 P43 P26，36
ZERO
3 C/EN 4 C /EN 9 C/EN
设立模式3 设立模式4 设立模式9 1
平衡重量 D/A输出模式 量程校准
P33，38 P91，92 P35
容量 D/A零输出重量值 2
P32 P91，92
最小刻度划分 D/A满量程 3
P32 P92
超过净重 RS-232C I/F，RS-485 I/F 4
P19 P83
超过总重 ID数 5
P19 P83，94
数字零调节值 设立点内接口 6
P46 P76
功能选取 拓展功能选取 7
P31，39，40 P22，80
重力加速度 8
P47
？？？ 原则/NTED模式选取 9
P20 P42，44
零点校准 ZERO
P33
3. 2 设立程序
请按程序键入数据。
1． 键入设立模式。
F C/EN [ S.M数 ] C/EN
2． 选取设立条目，键入设立数据。
1 — 9 C/EN [ 设立数据 ] C/EN
3． 数据可随机键入或在每个设立模式设立命令中，重复程序1到变化
设立模式。
3．3 设立模式0
F C/EN 0 C/EN 设立模式0
l 上限 指引显示
F C/EN C/EN
3．4 设立模式1
3．5 设立模式2
F C/EN 2 C/EN 设立模式2
● 称重功能1 指引显示
1 C/EN C/EN 2 1
供料/卸料控制 零点附近比较
模式板块 2：比较关闭
2：控制输入/输出 1：与净重比较
（供料关闭/ 0：与总重比较
卸料打开）
1：卸料
0：供料 上限 / 下限比较
2：比较关闭
最后，过量/轻量比较 1：与净重比较
2：比较关闭 0：与总重比较
1：与净重比较
0：与总重比较
● 称重功能2
2 C/EN C/EN 2 2
控制信号输出 完毕信号输出模式
选取（21针） 2：在SP3（落差）信号
2：重量误差/程序误差 接通和判断时间终结
1：程序误差 或重量值变稳定之后
0：重量误差 仅是在完毕输出期间
C.S.输出接通
控制信号输出 1： 在判断时间终结和重
选取（22针）级 量值变稳定后，仅在
1：完毕 完毕输出时间C.S.输
0：进行 出接通
0： 在判断时间终结后，
过量/轻量比较 仅在完毕输出时间，
3：当完毕输出接通和重量 C.S.输出接通
值保持时比较
2：当完毕输出接通时比较 上限/下限比较模式
1：当控制判断输入接通时比较 1：在控制判断输入接通时比较
0：经常性比较 0：经常性比较
● 称重功能3 指引显示
3 C/EN C/EN 2 3
预置皮重打开
预置皮重关闭
3：补偿系数1/4
2：补偿系数2/4 自动落差补偿平均计算
1：补偿系数3/4
0：补偿系数1
自动落差补偿打开
自动落差补偿关闭
● 程序模式
4 C/EN C/EN 2 4
1：程序模式 （程序控制）
0：简朴比较模式 1：在开始时，重量值
确认打开
0：在开始时，重量值
确认关闭
1：调节供料打开 （程序控制）
0：调节供料关闭 1：在开始时，零点附
近确认打开
2：在开始时，零点附
近确认关闭
● 功能键失效
5 C/EN C/EN 2 5
键 键
1：有效 1：有效
0：无效 0：无效
键 键
1：有效 1：有效
0：无效 0：无效
· 滤波器 指引显示
6 C/EN C/EN 2 6
数字滤波器 模仿滤波器
7：128次 (慢) 3：8赫兹 （慢）
6： 64次 2：6赫兹
5： 32次 1：4赫兹
4： 16次 0：2赫兹 （快）
3： 8次
2： 4次
1： 2次
0： 1次 (快)
· 动态检测
7 C/EN — C/EN 2 7
稳定周期 稳定范畴
(0.0-9.9秒) (00-99划分)
· 零点轨迹
8 C/EN — C/EN 2 8
零点轨迹周期 零点轨迹范畴
(0.0-9.9秒) (00-99划分)
· 设立值锁定
9 C/EN C/EN 2 9
锁定1 锁定2
1：开 1：开
0：关 0：关
3．6 设立模式3
· 功能选取 指引显示
7 C/EN C/EN 3 7
显示频率 单位显示
3：25 次/秒 5：磅 2：克
2：13 次/秒 4：N 1：吨
1：6 次/秒 3：Kg 0：无
0：3 次/秒
小数点 1/4 刻度划分显示
3：0.000 1：开
2： 0.00 0：关
1： 0.0
0： 0
· 重力加速度
8 C/EN C/EN 3 8
· ？？？？
9 C/EN C/EN 3 9
设立点选取（SP1） * 不拟定
1：装入
0：不装入
BCD选取（BCO）
1：装入
0：不装入
