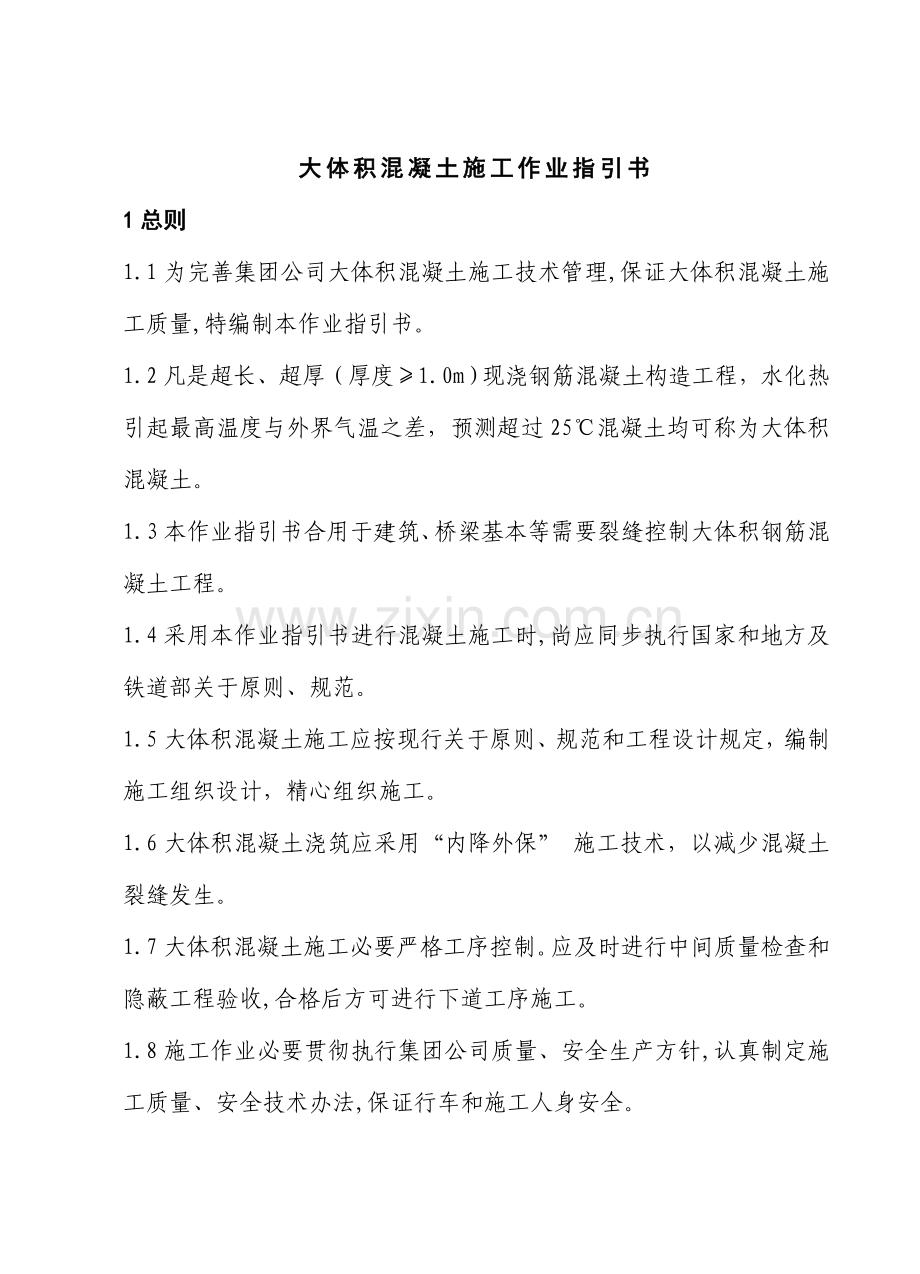

大体积混凝土施工作业指引书
1总则
1.1为完善集团公司大体积混凝土施工技术管理,保证大体积混凝土施工质量,特编制本作业指引书。
1.2凡是超长、超厚（厚度≥1.0m）现浇钢筋混凝土构造工程，水化热引起最高温度与外界气温之差，预测超过25℃混凝土均可称为大体积混凝土。
1.3本作业指引书合用于建筑、桥梁基本等需要裂缝控制大体积钢筋混凝土工程。
1.4采用本作业指引书进行混凝土施工时,尚应同步执行国家和地方及铁道部关于原则、规范。
1.5大体积混凝土施工应按现行关于原则、规范和工程设计规定，编制施工组织设计，精心组织施工。
1.6大体积混凝土浇筑应采用“内降外保” 施工技术，以减少混凝土裂缝发生。
1.7大体积混凝土施工必要严格工序控制。应及时进行中间质量检查和隐蔽工程验收,合格后方可进行下道工序施工。
1.8施工作业必要贯彻执行集团公司质量、安全生产方针,认真制定施工质量、安全技术办法,保证行车和施工人身安全。
1. 9施工作业必要严格执行铁道部及地方都市交通管理和环保关于规定。

2 施工组织与技术准备
2.1工程开工前，项目工程部应组织关于人员参加设计交底,熟悉工程图纸及构造特殊规定,踏勘施工现场,合理选定施工工艺方案,编制施工组织设计。
2.2技术资料准备
⑴构造配筋与混凝土强度级别等技术规定；
⑵重要施工机械及其配套设备技术性能；
⑶施工总平面图及施工区域内地上地下原有构筑物、周边环境及交通等调查资料；
⑷可供施工用水、电量；
⑸大体积混凝土施工工艺技术规定；
①大体积混凝土裂缝控制施工计算
混凝土最高水化热绝热温升计算公式：
式中，Tmax-混凝土绝热温升
W-水泥水化热（KJ/kg）
Q-每立方米混凝土中水泥实际用量（kg/m3）
C-混凝土比热，取0.97KJ/kg℃
γ-混凝土容重，取2400kg/ m3
普通大体积混凝土构造总降温和收缩产生最大拉应力与降温差、混凝土弹性模量、混凝土松弛系数、外约束中总侧向刚度系数等关于，为简化计算，可采用分段叠加法，即σmax＝σ（3）＋σ（6）＋σ（9）＋……＋σ（30）。
当采用循环冷却水时，必要考虑循环冷却水所带走热量，普通2～3℃／24h。
通过计算与否满足σmax≤fC
式中:σmax-大体积混凝土因降温和收缩产生最大拉应力（MPa）
fC-混凝土抗拉设计强度（MPa）
②大体积混凝土配合比及浇筑办法；
③大体积混凝土内降外保技术办法及测温方案。
⑹保证工程质量、安全施工、季节性施工及环境技术办法；
⑺工程进度筹划和施工作业筹划；
⑻重要施工设备及机具配备筹划；
⑼重要材料供应筹划；
⑽劳动力组织筹划；
⑾混凝土试块制作及实验筹划；
⑿隐蔽工程验收筹划；
⒀技术复核项目筹划；
⒁施工技术交底筹划。

3 混凝土原材料选定
3.1混凝土原材料、外掺料、外加剂
⑴水泥：优先选用中低热（P.S）矿渣硅酸盐水泥。
⑵细骨料：采用中粗砂，细度模数＞2.3，含泥量＜2%。
⑶粗骨料：优先采用5～40 mm或31.5mm石子，减少混凝土收缩。含泥量＜1%，符合筛分曲线规定。骨料中针片状和片状＜15%（重量比）。
⑷掺和Ⅱ级粉煤灰，以减少绝对水泥用量。
⑸掺外加剂，减水剂和缓凝剂，改进混凝土和易性与可泵性，延长凝结时间。
⑹所用工程原材料必要要有质量证书。如水泥、钢材等进货时应进行质量验收，复试合格后方可使用。

4 大体积混凝土施工
4.1混凝土浇筑工艺流程
施工准备→清理湿润模板→（预埋设冷却管→埋设测温线）→拟定混凝土配合比→混凝土搅拌→混凝土运送→混凝土浇筑（分层）→混凝土振捣→混凝土养护→混凝土测温（施工作业流程图见附录1）。
4.2混凝土配合比
采用泵送混凝土砂率在38%～44%之间，在可泵性前提下，尽量减少砂率。坍落度在满足泵送条件下尽量选用小值，以减少混凝土收缩变形。
4.3混凝土浇筑工艺
⑴大体积混凝土浇筑工艺，普通涉及搅拌、运送、浇筑入模、振捣及平仓等工序。其中浇筑办法可依照构造物大小、钢筋疏密、混凝土供应条件以及季节性施工加以选取。
⑵依照混凝土浇筑方量状况，拟定浇筑带，每个浇筑带由一台泵车（或采用其她浇筑方式）负责划区浇筑，各浇筑带可采用分段分层踏步式推动浇筑办法。施工顺序为“分段定点、一种坡度、薄层浇筑、循序推动、一次到顶”。使浇筑混凝土自然流淌形成斜坡，这样能较好适应泵送工艺，简化了混凝土泌水解决，保证了上下混凝土不超过初凝时间，达到消除施工冷缝。
⑶依照混凝土泵送时自然形成坡度，在每个浇筑带前、后布置两道振动器。第一道布置在混凝土卸料点，负责上层混凝土捣实。第二道布置在混凝土坡脚处，保证下层混凝土密实。做到循序推动、持续浇捣。在时间上要留有充分余地，避免由于某些操作失误而导致漏振或“冷接头”。
⑷混凝土在浇筑、振捣过程中，注意每层下料厚度不得超过450mm，振动棒插入点水平距离可控制在450mm，上下层盖缝时，振动棒插入下层混凝土要不不大于50mm，达到消除冷缝。对于泌水和浮浆顺混凝土坡面下流到基底。由于基底混凝土垫层在施工时已留好排水沟和集水坑。使大某些混凝土泌水通过两侧模板底部预留孔排出坑外（也可采用软轴泵及时排除）。
⑸大体积混凝土其表面水泥浆较厚，在混凝土浇筑完毕后要做到“三压三平”，先按标高用煤锹和长刮尺刮平，在初凝前用铁滚筒碾压数遍，再用木蟹打磨压实，以闭合收水裂缝。
4.4大体积混凝土施工某些相应技术办法
为了减少大体积混凝土最高升温，控制构造内外温差，可依照工程对象和施工季节采用相应办法。
⑴控制混凝土浇筑入模温度
夏季施工时，在泵送过程中采用降温办法，可在搅拌筒上搭设遮阳棚盖，在水平输送管上加盖草包喷水。
冬季施工时，对构造厚度在1.0m以上大体积混凝土普通宜在正温搅拌和正温浇筑，并运用自身水化热进行蓄热保温。
⑵大体积凝土温控技术
①测温设备：选用JDC-2等电子测温仪。
②测温办法：由人工读数或计算机自动记录，每次检测时间可按混凝土每度温度变化时间即可。
⑶混凝土温差控制：
a. 大体积混凝土内部中心与表面温度差不适当超过25℃。
b. 当采用预埋冷却水管降温时，进水水温与混凝土内部中心最高温差宜控制在25～30℃。
c. 当采用预埋冷却水管降温时，调节冷却水进水流量（普通为
14～20L/min）将混凝土温差控制在25℃之内。
d. 混凝土降温速率宜控制在2～3℃/d之内。
⑷测温点布置：依照工程构造几何特性，合理、经济地布置温度测点，每个点分上、中、下三处，并绘制测温点布置图。
⑸每次测温后，及时汇总整顿混凝土内部温度场与温差数值，依照温度梯度变化状况，定性定量指引现场施工。
5 混凝土养护办法和时间
⑴采用一层塑料薄膜和二层草包保温，草包要叠缝骑马铺设。以减少混凝土表面热扩散和表面温度梯度，防止产生表面裂缝。
⑵保持刚浇筑混凝土潮湿环境可使水泥水化作用顺利进行，如蓄水保温养护等，以提高混凝土极限拉伸强度。
⑶混凝土在浇筑后12h内开始覆盖塑料薄膜和草包保温养护，养护时间不得少于14d。

6 混凝土裂缝控制办法
⑴优先选用中低热（P.S）矿渣硅酸盐水泥。为减少水泥用量，采用“双掺”技术，减少水化热，征得设计单位批准，混凝土可采用后期强度，如采用60d强度代替28d强度。
⑵采用抗裂配筋：在构造应力集中部位，宜加φ8@100抗裂钢筋对局部进行加强解决，以抵抗温度收缩变形和约束应力。也可采用二次振捣法，提高混凝土极限拉伸强度。
⑶采用“后浇带”和减少承台混凝土与地基约束应力，在基底垫层面做一层隔离层，以形成滑动面。
⑷采用“内降外保”，在混凝土构造内部预埋冷却水管，采用循环水散热降温，其表面采用一层塑料薄膜和二层草包或蓄水保温养护。控制其温度场应力变化，达到预期效果（见附录2图1、2）。
①预埋冷却水管：在混凝土浇筑前预埋冷却水管，采用钢筋支架固定，并进行压水实验，防止漏水。
②冷却水管布置：冷却水管竖向与水平向间距普通为1.0m，以混凝土内部均匀降温为原则。水平向冷却水管按构造通长布设，设立时要减少盘向布设，以提高降温效果。同步安装冷却水流向调节阀，达到均匀降温。
③管材用料：冷却水管可采用φ25～32或以上钢管、黑铁管或波纹管，水泵、水表、阀门等配件按水循环系统规定配备（见附录2图3）。
⑷混凝土内部温度稳定后，冷却管孔道采用同强度混凝土配合比砂浆进行压浆封闭。
在工程实践中，上述裂缝控制办法尚应通过综合分析其技术条件、使用规定和经济效果后合理选定。

7 信息化施工
为了掌握大体积混凝土构造内部不同深度温度场升降变化规律，及时监测混凝土内部升、降温度状况，有效采用相应技术办法,保证混凝土工程质量，要及时做好测温记录。测温记录应依照构造施工及气温特点，记录下最高温升值和降温梯度，普通在升、降温期间1d-5d每2h测温一次，后来可选每4h-8h-12h-24h测温一次，直至温度基本稳定。使测温记录最后反映出构造内部温度变化状况，将其作为大体积混凝土施工温控技术竣工资料。

8 工程检查与验收
⑴原材料质量合格证；
⑵水泥、钢筋、焊接接头复试合格报告；
⑶隐蔽工程验收检查记录；
⑷混凝土坍落度检测记录；
⑸混凝土试块强度实验报告；
⑹混凝土工程施工（含测温）记录；
⑺分项工程质量验标；
⑻工程分项不合格评审处置记录。

9 附录
1大体积混凝土施工作业流程图
2冷却水管布置及循环水降温示意图（例）
3大体积混凝土测温登记表

附录1
大体积混凝土施工作业流程图
1. 施工方案拟定
2. 温度应力计算
3. 混凝土用材料选定

施工技术准备

绑扎钢筋
1． 钢筋成型
2． 钢筋接头连接
3． 钢筋支架制作

安装模板
4． 设立伸缩缝或“后浇带”
5． 设立混凝土内降温技术办法
6． 设立测温点

7． 混凝土入模温度控制
8． 混凝土坍落度测试
9． 混凝土试块制作
浇注混凝土

1． 混凝土温差控制
2． 混凝土升、降温控制
3． 温度应力场分析
混凝土
温差检测

测

1． 混凝土保温、保湿
2． 混凝土测温记录
养护混凝土

1． 止水带解决
2． 浇筑微膨胀混凝土
3． 养护混凝土
4． 预埋冷却管孔道注浆
伸缩缝或
后浇带解决

1． 绘制混凝土升、降温曲线
2． 收集整顿混凝土施工记录
3． 竣工内业质保资料齐全
工程验收

附录2
冷却水管布置及循环水降温示意图（例）
㈠大体积混凝土冷却水管布置（例）图1、2

㈡大体积混凝土冷却水循环降温系统示意图（例）图3

附录3 大体积混凝土测温登记表（例）
工程名称： 日期 页
时间
测点
入模
温度
2h
4h
6h
7h
8h
10h
上
A1

中
A2

下
A3

温 差

上
B1

中
B2

下
B3

温 差

上
C1

中
C2

下
C3

温 差

上
D1

中
D2

下
D3

温 差

上
E1

中
E2

下
E3

温 差

进水口

出水口

进水量

气 温

养护水
温 度

备 注

记录
