第四部分 线路中线测量
一、实习目的
通过线路中线测量实训使学生掌握方位角的有关计算，掌握曲线要素和主点测设要素的计算方法，熟练掌握各种线路中线点坐标的计算方法,进一步掌握使用全站仪进行平面位置放样的技能。
二、实习内容
（一）、计算资料
下表为某公路部分曲线转角表，试计算各JD28处主点及中桩(缓和曲线上10m一个点、圆曲线上20m一个点)的坐标。
点号
X(m)
Y(m)
桩号
转角
(Z/Y)
曲线半径（m)
缓和曲线长(m）
JD27
587034.713
463009.450
K75+789。584
29°29′02.2″(Z)
900
200
JD28
587496。035
461831。156
K77+043.577
58°24′03.8″(Y）
870
200
JD29
588639。694
461625。014
K78+117。922
43°57′49″
(Z）
1200
180
（二）、计算方法
1、由JD27和JD28的坐标计算，
2、计算缓和曲线的主点要素
①、缓和曲线常数计算

②、缓和曲线要素计算

③、主点里程计算

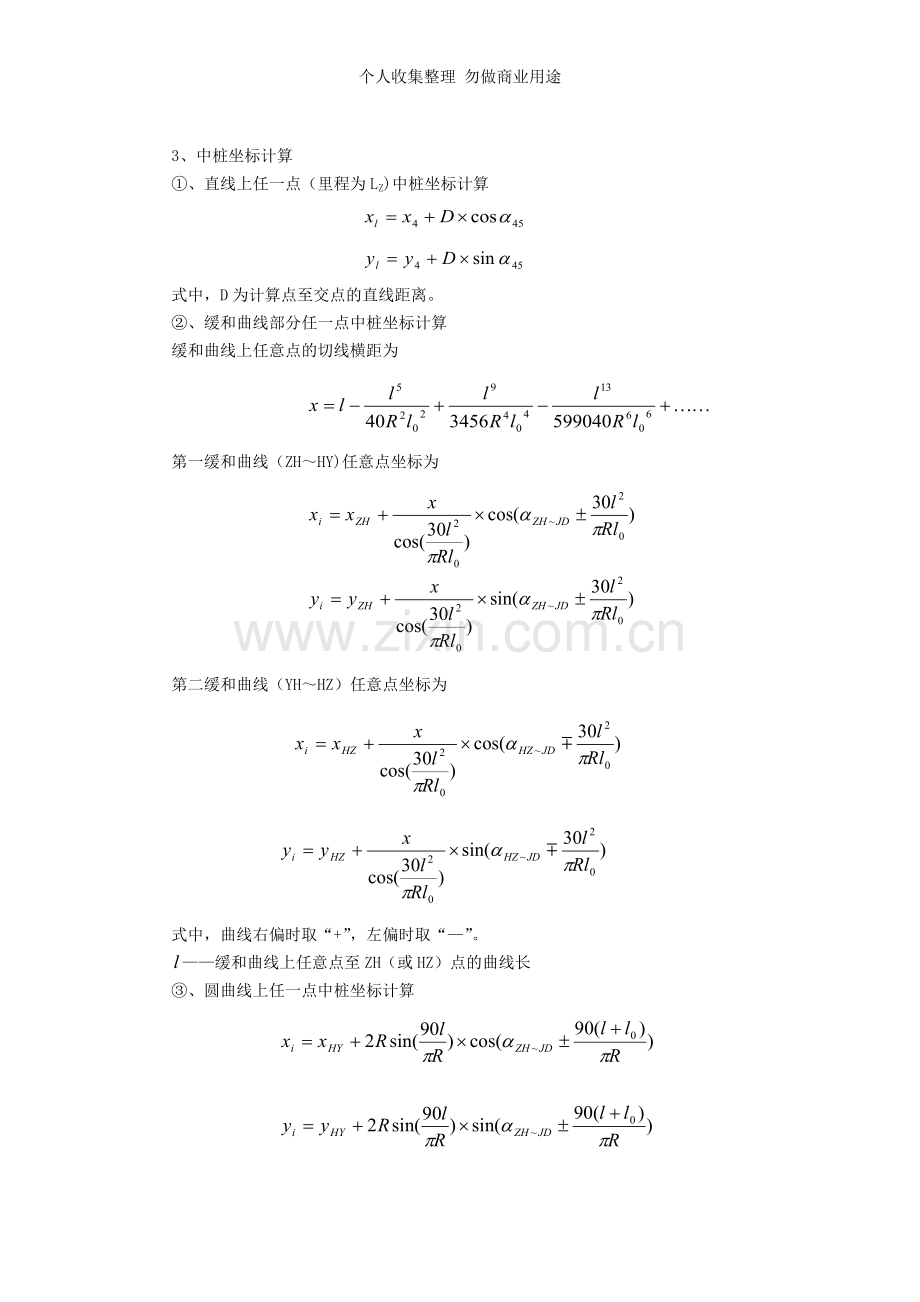

3、中桩坐标计算
①、直线上任一点（里程为LZ)中桩坐标计算

式中，D为计算点至交点的直线距离。
②、缓和曲线部分任一点中桩坐标计算
缓和曲线上任意点的切线横距为

第一缓和曲线（ZH～HY)任意点坐标为

第二缓和曲线（YH～HZ）任意点坐标为

式中，曲线右偏时取“+”，左偏时取“—”。
——缓和曲线上任意点至ZH（或HZ）点的曲线长
③、圆曲线上任一点中桩坐标计算

式中，曲线右偏时取“+”，左偏时取“-"。
——缓和曲线上任意点至HY点的曲线长

三、实习报告
1、逐桩坐标表
逐 桩 坐 标 表
序号
桩号
坐标
序号
桩号
坐标
X(N）
Y(E）
X(N)
Y（E）

逐 桩 坐 标 表
序号
桩号
坐标
序号
桩号
坐标
X（N）
Y（E）
X（N）
Y（E）

逐 桩 坐 标 表
序号
桩号
坐标
序号
桩号
坐标
X（N）
Y（E)
X（N）
Y（E)

2、计算过程
计 算 纸

注：请分别在直线段、第一缓和曲线段、圆曲线段、第二缓和曲线段选择一点,将中桩坐标的计算过程写于计算纸上。

计 算 纸

注：请分别在直线段、第一缓和曲线段、圆曲线段、第二缓和曲线段选择一点，将中桩坐标的计算过程写于计算纸上。
计 算 纸

注：请分别在直线段、第一缓和曲线段、圆曲线段、第二缓和曲线段选择一点，将中桩坐标的计算过程写于计算纸上。
