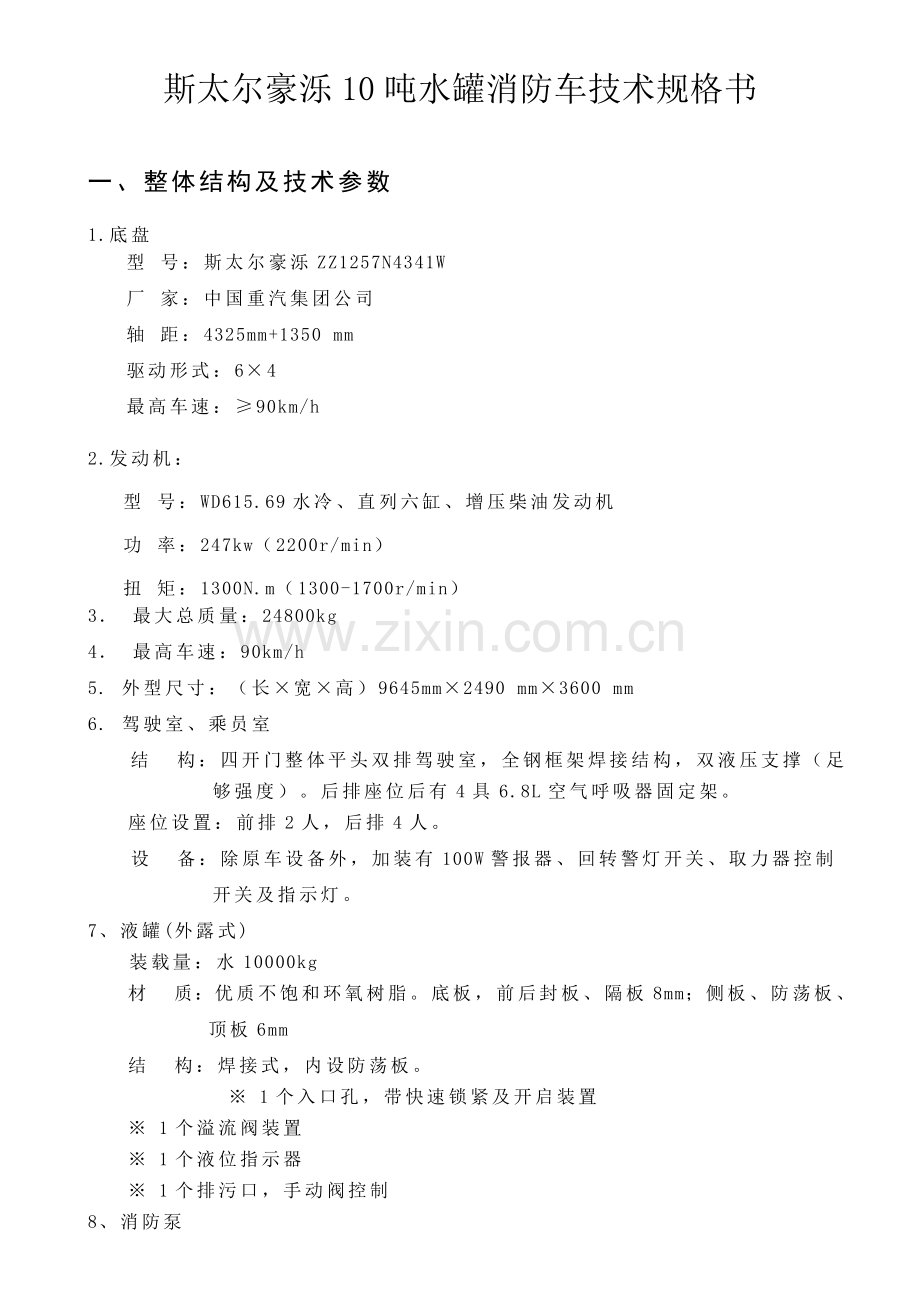

斯太尔豪泺10吨水罐消防车技术规格书

一、整体结构及技术参数
1.底盘
型 号：斯太尔豪泺ZZ1257N4341W
厂 家：中国重汽集团公司
轴 距：4325mm+1350 mm
驱动形式：6×4
最高车速：≥90km/h
2.发动机：
型 号：WD615.69水冷、直列六缸、增压柴油发动机
功 率：247kw（2200r/min）
扭 矩：1300N.m（1300-1700r/min）
3． 最大总质量：24800kg
4． 最高车速：90km/h
5. 外型尺寸：（长×宽×高）9645mm×2490 mm×3600 mm
6. 驾驶室、乘员室
结 构：四开门整体平头双排驾驶室，全钢框架焊接结构，双液压支撑（足
　　　　够强度）。后排座位后有4具6.8L空气呼吸器固定架。
座位设置：前排2人，后排4人。
设 备：除原车设备外，加装有100W警报器、回转警灯开关、取力器控制
　　　　开关及指示灯。
7、液罐(外露式)
　　装载量：水10000kg
材 质：优质不饱和环氧树脂。底板，前后封板、隔板8mm；侧板、防荡板、顶板6mm
结 构：焊接式，内设防荡板。
※ 1个入口孔，带快速锁紧及开启装置
※ 1个溢流阀装置
※ 1个液位指示器
※ 1个排污口，手动阀控制

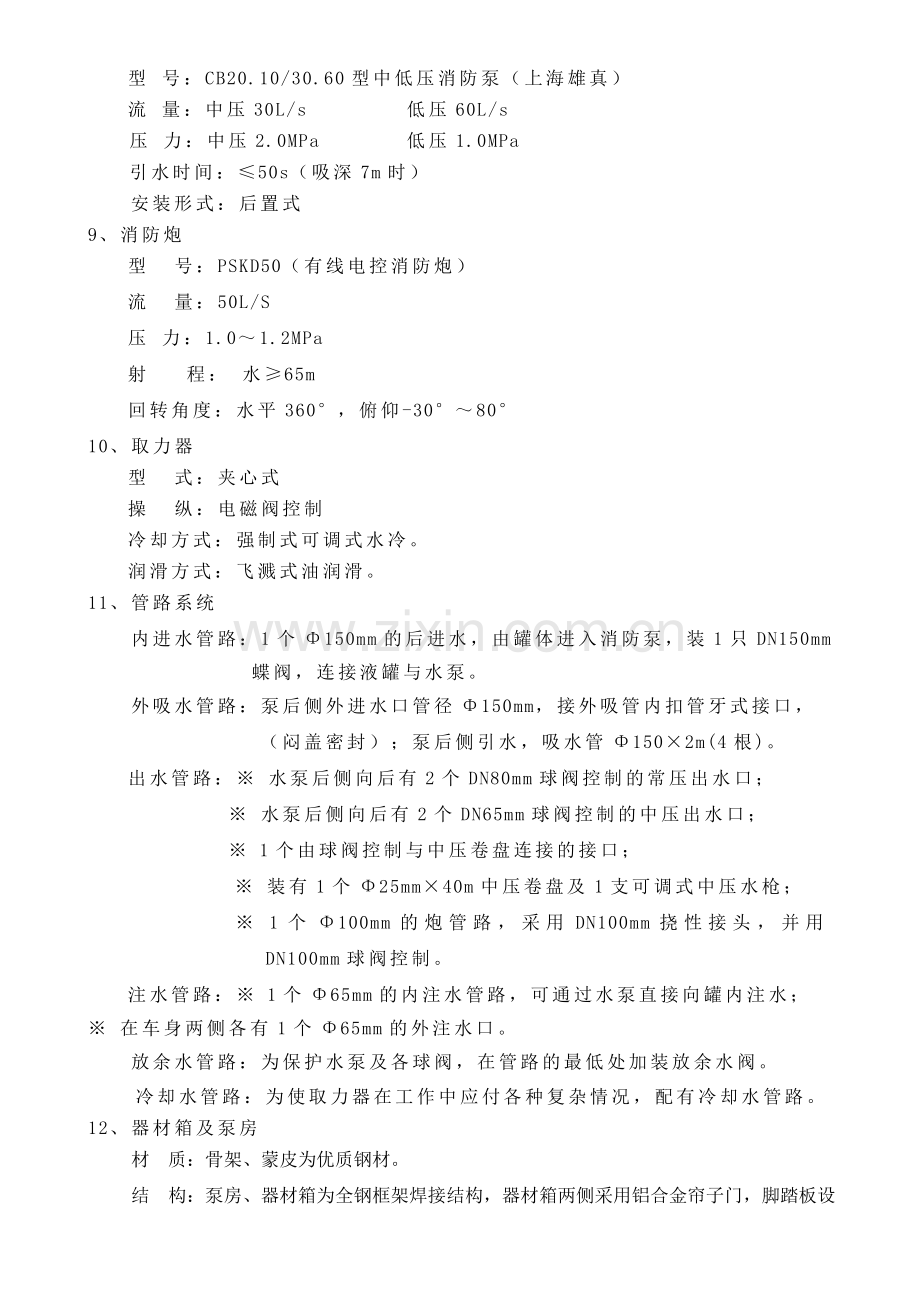

8、消防泵
型 号：CB20.10/30.60型中低压消防泵（上海雄真）
流 量：中压30L/s 低压60L/s
　　压 力：中压2.0MPa 低压1.0MPa
　　引水时间：≤50s（吸深7m时）　　
安装形式：后置式
9、消防炮
型 号：PSKD50（有线电控消防炮）
流 量：50L/S
压 力：1.0～1.2MPa
射 程： 水≥65m
回转角度：水平360°，俯仰-30°～80°
10、取力器
型 式：夹心式
操 纵：电磁阀控制
冷却方式：强制式可调式水冷。
润滑方式：飞溅式油润滑。
11、管路系统
内进水管路：1个Φ150mm的后进水，由罐体进入消防泵，装1只DN150mm蝶阀，连接液罐与水泵。
外吸水管路：泵后侧外进水口管径Φ150mm，接外吸管内扣管牙式接口，
（闷盖密封）；泵后侧引水，吸水管Φ150×2m(4根)。
出水管路：※ 水泵后侧向后有2个DN80mm球阀控制的常压出水口；
※ 水泵后侧向后有2个DN65mm球阀控制的中压出水口；
※ 1个由球阀控制与中压卷盘连接的接口；
※ 装有1个Φ25mm×40m中压卷盘及1支可调式中压水枪；
※ 1个Φ100mm的炮管路，采用DN100mm挠性接头，并用DN100mm球阀控制。
注水管路：※ 1个Φ65mm的内注水管路，可通过水泵直接向罐内注水；
※ 在车身两侧各有1个Φ65mm的外注水口。
放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路。
12、器材箱及泵房
材 质：骨架、蒙皮为优质钢材。
结 构：泵房、器材箱为全钢框架焊接结构，器材箱两侧采用铝合金帘子门，脚踏板设计在帘子门裙边下部，制作牢固，使用方便，制作美观。
保暖：为了解决防冻问题，水泵室内设有保暖材料板密封，两侧保暖门为掀起式，便于消防泵的维修，并加装燃油加热器。型号：FS-4.7/2A；最高温度可达50度以上。
13、附加电器系
※ 驾驶室顶部前端为长排红蓝警灯。
※ 车顶前后配有24V、60W火场照明灯各1只；
※ 车辆两侧上方各配有两盏爆闪灯和侧照明灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合GB4785规定。
※ 警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：液 位指示器、转速表、压力表、真空表、器材箱灯照明开关等
14、其它技术要求
1、车顶设有防护栏板、防滑花纹板；
2、车辆后尾部右侧设有上下人梯；
3、整车油漆采用优质漆；
4、备胎安装在车尾下方。
5、吸水管放置在泵房内上方；
二、设计要求
1、所有操作开关、仪表、器材及车辆均有符合规范的铭牌标志；
2、整车性能符合GB7956《消防车消防性能要求及试验方法》的规定；
3、液罐符合GA39.4-92的规定；
三、器材布置要求与器材配置标准
※ 站在地面或踏板上2个动作内取用任何器材。
※ 器材布置紧凑、装夹牢固，取用方便。
※ 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。
※ 常规器材：见附表一
四、随车文件
1、 底盘使用说明书 2、 底盘质量保修卡
3、底盘维护保养手册 4、 底盘合格证
5、 随车工具清单 6、 发动机号码拓印件
7、 底盘号码拓印件 8、 消防车使用说明书
9、 随车消防器材清单 10、 消防车合格证
11、消防车跟踪服务卡 12、 消防车交接清单
13、国家3C认证文件。
五、监造、验收与培训
1、在投标方生产期间 ,招标方按照技术协议和投标方提供的生产标准派技术人员到工厂进行监造 ,对主要总成部件进行安装前的型号核对和质量验收。投标方须提供中标车辆的生产标准、具体技术参数、检测方法和技术要求，为招标方监造、验收提供依据。
2、消防车竣工后 ,招标方有关人员到生产厂进行质量验收。按照技术协议的要求 ,对各项技术指标进行现场核对。按照投标方提供的检测、实验方法和数据 ,对整车性能进行检测。
3、投标方应在交货验收前，派技术人员到现场对车辆进行调试，并对使用单位操作者进行免费技术培训，包教包会，确保操作人员能正确使用设备。
六、售后服务
1、投标方为招标方所生产的车辆，在生产制造和售后服务上负全部责任。负责底盘、上装各组件（包括水罐、水泵、炮、真空泵、液压件、电控件等）、以及外购件的售后服务。出现产品质量、设备故障或索赔等问题，由投标方负全责。
2、在质保期内实行三包。质保期外服务只收取材料费, 免收其他费用。
3、车辆发生故障或技术问题 ,投标方接到通知后，应在 24 小时内做出实质性反应。需要现场服务时 ,技术人员应在 2日内到达。维修所需配件，应在 7日内到货。
4、投标方终身按优惠价格向招标方提供用于维修、保养用途的零配件。供货价格不高于当时的出厂价，并保证供货期不少于10年。
七、质保期
1、底盘质保期不少于1年。
2、水泵、水炮、真空泵、电器控制元件不少于2年。
3、水罐不少于15年。
4、质保期从车辆验收证书签发之日开始计算。
附表一
器材配备表
序号
名 称
规 格
单 位
数 量
备 注
1
吸水管
Φ150×2000mm
套
4

2
滤水器
FLF150
件
1

3
分水器
FFS80
件
1

4
消防水带13型
Φ65×20m
卷
5
另配13型Φ65×5m的水带4卷接外注水
5
消防水带13型
Φ80×20m
卷
3
6
消防水带20型
Φ65×20m
卷
8
7
集水器
FJ150-2B1-1.6
件
1

8
异径接口
Φ80/Φ65（内扣）
只
2

9
异型接口
Φ80内扣/Φ65雌
只
2

Φ65内扣/Φ65雌
只
2

10
异型异径接口
KT150/100
只
1

11
水带包布
FP470
件
4

12
水带护桥
FH80
副
1

13
水带挂钩
FG600
件
4

14
地上消火栓扳手
FB450
件
1

15
地下消火栓扳手
FBA800
件
1

16
吸水管扳手
FS150
件
4

17
干粉灭火器
MFZ2
具
1

18
消防桶
白铁皮
只
1

19
外吸泡沫液管

根
1

20
空气泡沫枪
PQ4/ PQ8
支
各1

21
泡沫枪吸液管
CP12A-06-10
根
2

22
直流开关水枪
QZG19
支
1

23
多功能水枪
QWJ16
支
1

24
中压水枪
QLD2.0/3
支
1

25
中压卷盘
JPS2.5-25
盘
1

26
消防平斧
GFP810
把
1

27
铁锹
2#
把
1

28
铁铤
GT06
把
1

29
丁字镐
扁尖式4kg
把

30
消防钩
GG378
把
1

31
挂钩梯
TG41
副
1

32
单杠梯
TD31
副
1

33
拉梯
TE60
副
1

34
原车工具及附件

套
1

35
备用轮胎

只
1
见原车说明书

斯太尔王8吨水罐消防车技术规格书
一、整体结构及技术参数
1、底盘
型 号：ZZ1166M4616F斯太尔王底盘
产 地：中国重型汽车集团（济南）公司
轴 距：4600mm
驱动型式：4×2
2、发动机
型号：WD615.62；
功率：196kW（2200r/min时）
扭矩：1100N·m（1300～1600r/min时）
3、车辆满载总质量：19000kg
4、最高车速：90km/h
5、外型尺寸：（长×宽×高）8895mm×2480mm×3500mm
6、驾驶室(乘员室)
结 构：四开门整体平头双排驾驶室，全钢框架焊接结构，液压翻转机构。
后排座位后有空气呼吸器固定架4具。
座位设置：前排2人，后排4人。
设 备：除原车设备外，100W警报器、回转警灯开关、取力器控制开关及
指示灯。
7、液罐（内藏式）
装载量：水8000kg
材 质：优质不饱和环氧树脂。
板 厚：前封板、后封板、底板8mm，侧板、防荡板、顶板(花纹钢板)6mm
结 构：焊接式，内设防荡板。
※ 1个人口孔，带快速锁紧及开启装置
※ 1个溢流阀装置
※ 1个液位指示器
※ 1个排污口，手动阀控制
8、消防泵
型 号：CB20.10/30.60型中低压消防泵（上海雄真）
流 量：中压30L/s 低压60L/s
压 力：中压2.0MPa 低压1.0MPa
引水时间：≤50s（吸深7m时）
安装形式：后置式
9、消防炮(成都威斯特)
型 号：PS80W
压 力：1.0～1.2MPa
流 量：50L/s、60L/s可调
射 程：≥60m
回转角度：水平360°，俯仰-30°～80°
操作方式：手动及有线遥控
10、取力器
型 式：夹心式全功率
操 纵：电磁阀控制
冷却方式：强制式可调式水冷。
润滑方式：飞溅式油润滑。
11、管路系统
内进水管路：1个Φ150mm的后进水，由罐体进入消防泵，装1只Φ150mm气动蝶阀，连接液罐与水泵。
外进水管路：泵后侧有1个外进水口，其管径Φ150mm，接外吸管，管牙
接口（闷盖密封）；泵后侧引水，吸水管Φ150×2m(4根) 。
出水管路：※ 水泵后侧有4个Φ80mm球阀控制的常压出水口；
※ 水泵两侧各有1个Φ65mm球阀控制的中压出水口；
※ 1个由球阀控制与中压卷盘连接的接口；
※ 装有1个Φ25mm×40m中压卷盘及1支可调式中压水枪；
※ 1个Φ100mm的炮管路，采用Φ100mm挠性接头，并用Φ80mm球阀控制。
注水管路：※ 1个Φ65mm的内注水管路，可通过水泵直接向罐内注水；
※ 在车身两侧各有1个Φ65mm的外注水口。
放余水管路：为保护水泵及各球阀，在管路的最低处加装放余水阀。
冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。
12、泵房、器材箱
材 质：骨架、蒙皮为优质钢材，泵房壁板、器材箱底板及四壁面板均为优质钢板，泵房底板为不锈钢板。
结 构：泵房、器材箱为全钢框架焊接结构，器材箱左右两侧及泵房左右后三侧均有铝合金帘子门，下设防滑翻踏板。
保　暖：为了解决防冻问题，水泵室内设有保暖材料板密封，两侧保暖门为掀起式，便于消防泵的维修，并加装燃油加热器。型号：FS-4.7/2A；最高温度可达50度以上。
13、附加电器系
※ 驾驶室顶部前端为长排警灯。
※ 车顶前后配有24V、60W火场照明灯各1只；
※ 车辆两侧上方各配有两盏爆闪灯，下方安装安全标志灯和侧回复反射器（组合式），配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内均装有照明灯，并符合GB4785规定。
※ 警报器功率为100W；警报器、警灯、爆闪灯电路为独立式附加电路，控制器件安装在驾驶室内。
※ 附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：液
位指示器、转速表、压力表、真空表、器材箱灯照明开关等（仪表板设
于泵房内）。
二、制造工艺
1、整车油漆采用国产优质漆；
2、所有操作开关、仪表、器材及车辆均有符合规范的铭牌标志；
3、整车性能符合GB7956《消防车消防性能要求及试验方法》的规定；
4、液罐符合GA39.4-92的规定；
5、车顶设有防护栏板、防滑花纹板；
6、车辆后尾部设有上下人梯。
三、器材布置要求与器材配置标准
※ 站在地面或踏板上2个动作内取用任何器材。
※ 器材布置紧凑、装夹牢固，取用方便。
※ 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。
※ 备胎安装在车尾下方。
※ 常规器材：见附表一
四、随车文件
※底盘使用说明书
※底盘质量保修卡
※底盘维护保养手册
※底盘合格证
※随车工具清单
※发动机号码拓印件
※底盘号码拓印件
※消防车使用说明书
※随车消防器材清单
※消防车合格证
※消防车跟踪服务卡
※消防车交接清单
※　国家3C认证文件。
五、监造、验收与培训
1、在投标方生产期间 ,招标方按照技术协议和投标方提供的生产标准派技术人员到工厂进行监造 ,对主要总成部件进行安装前的型号核对和质量验收。投标方须提供中标车辆的生产标准、具体技术参数、检测方法和技术要求，为招标方监造、验收提供依据。
2、消防车竣工后 ,招标方有关人员到生产厂进行质量验收。按照技术协议的要求 ,对各项技术指标进行现场核对。按照投标方提供的检测、实验方法和数据 ,对整车性能进行检测。
3、投标方应在交货验收前，派技术人员到现场对车辆进行调试，并对使用单位操作者进行免费技术培训，包教包会，确保操作人员能正确使用设备。

六、售后服务
1、投标方为招标方所生产的车辆，在生产制造和售后服务上负全部责任。负责底盘、上装各组件（包括水罐、水泵、炮、真空泵、液压件、电控件等）、以及外购件的售后服务。出现产品质量、设备故障或索赔等问题，由投标方负全责。
2、在质保期内实行三包。质保期外服务只收取材料费, 免收其他费用。
3、车辆发生故障或技术问题 ,投标方接到通知后，应在 24 小时内做出实质性反应。需要现场服务时 ,技术人员应在 2日内到达。维修所需配件，应在 7日内到货。
4、投标方终身按优惠价格向招标方提供用于维修、保养用途的零配件。供货价格不高于当时的出厂价，并保证供货期不少于10年。
七、质保期
1、底盘质保期不少于1年。
2、水泵、水炮、真空泵、电器控制元件不少于2年。
3、水罐不少于15年。
4、质保期从车辆验收证书签发之日开始计算。
附表一
器材配备表
序号
名 称
规 格
单 位
数 量
备 注
1
吸水管
Φ150×2000mm
根
4

2
滤水器
FLF150
件
1

3
分水器
FFS80
件
1

4
消防水带13型
Φ65×20m
卷
5
另配13型Φ65×5m的水带4卷接外注水
5
消防水带13型
Φ80×20m
卷
3
6
消防水带20型
Φ65×20m
卷
8
7
集水器
FJ150-2B1-1.6
件
1

8
异径接口
Φ80/Φ65（内扣）
只
2

9
异型接口
Φ65内扣/Φ65雄
只
2

Φ65内扣/Φ65雌
只
2

10
异型异径接口
KT150/100
只
1

11
水带包布
FP470
件
8

12
水带护桥
FH80
副
1

13
水带挂钩
FG600
件
4

14
地上消火栓扳手
FB450
件
1

15
地下消火栓扳手
FBA800
件
1

16
吸水管扳手
FS150
件
4

17
干粉灭火器
MFZ2
具
1

18
消防桶
白铁皮
只
1

19
泡沫桶
聚乙烯 25L
只
2

20
空气泡沫枪
PQ4
支
1

21
泡沫枪吸液管
CP12A-06-10
根
1

22
直流开关水枪
QZG19
支
1

23
多功能水枪
QWJ16
支
1

24
中压水枪
QLD2.0/3
支
1

25
中压卷盘
JPS2.5-25
盘
1

26
消防平斧
GFP810
把
1

27
铁锹
2#
把
1

28
铁铤
GT06
把
1

29
丁字镐
扁尖式4kg
把
1

30
消防钩
GG378
把
1

31
挂钩梯
TGZ41
副
1

32
单杠梯
TDZ31
副
1

33
拉梯
TEZ61
副
1

34
原车工具及附件

套
1
见原车说明书
