10KV皮鞋园开闭所

壁挂式直流电源设备

技术条件书

批准：

审核：

设计：

重庆建源水利电力勘测设计有限公司铜梁分公司

2011-11-25

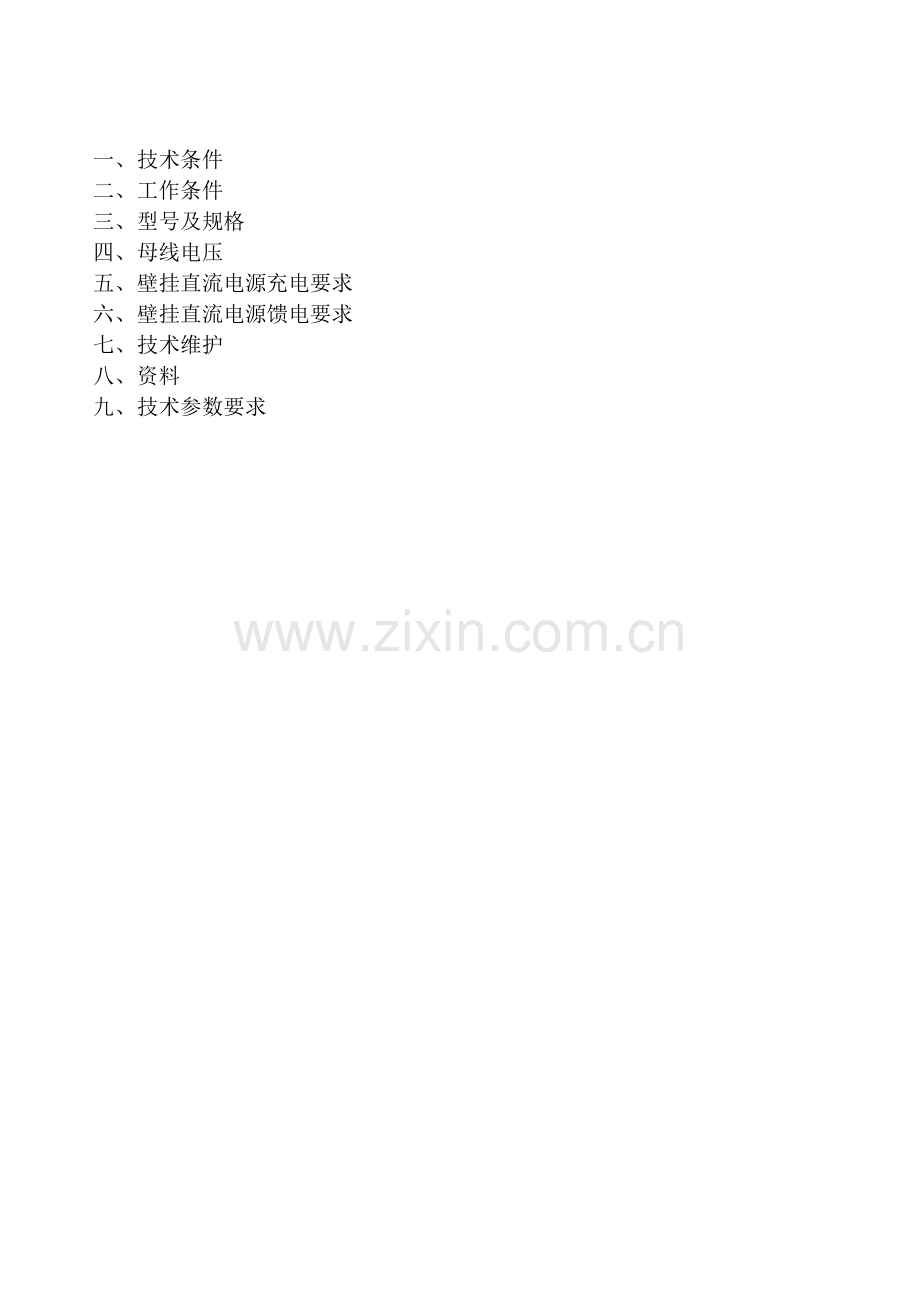

目 录

一、 技术条件
二、 工作条件
三、 型号及规格
四、 母线电压
五、 壁挂直流电源充电要求
六、 壁挂直流电源馈电要求
七、 技术维护
八、 资料
九、 技术参数要求

一、技术条件：
1.1 《低压电器基本标准》GB1497-85
1.2 《低压电器基本试验方法》GB998-82
1.3 《低压电器外壳防护等级》GB4942-85
1.4 《火力发电厂、变电所直流系统设计技术规定》DL/T5044-95
1.5 电力系统用直流通用技术条件ZBK45017-90
1.6 《镉镍蓄电池直流屏订货技术条件》DL/T459-2000
1.7 《阀控式密封铅酸电池订货技术条件》DL/T637-1997
二、工作条件：
2.1 室内运行环境温度-5℃～45℃
2.2 空气相对湿度不超过90%(25℃时)
2.3 交流输入电压范围-10%～＋20%
2.4 工作制为连续长期运行。
三、型号及规格
3．1壁挂直流电源型号： 38Ah/ 220V-10A-M一套
1
货物名称及规格型号
名 称
单位
项目单位要求
投标人响应
型号、规格
数量
型号、规格
数量
2
璧挂式直流电源屏（柜）
充电系统
套
10A
1
GZ22002
3只
*阀控式密封铅酸蓄电池
只
（38AH,12V）
18
NPL38/12V
18只
监控及绝缘监察系统
套

1
PMU-S40
1套

3．2蓄电池容量：合资免维护蓄电池,容量为38Ah ，规格为12V18只。
四、母线电压
4.1 控制母线工作电压：交流正常供电DC220V±1%，电池供电DC220V±1%。
4.2 充电母线工作电压：DC243V±1%(正常浮充时)，DC254V±1%(正常均充时)。
***4.3特别要求增加输出电压：DC48V±1%(正常浮充时)，DC48V±1%(正常均充时)。
4.4在对电池进行容量试验时，控制母线工作电压应保持不变。
五、壁挂直流电源充电要求：
5.1系统采用单母线，单电池组，有自动调压装置，具有电压监察和母线绝缘母线监测功能。
5.2采用两路单相交流50Hz、220V的电源，装置应具备两路电源互为备用、自动切换的功能。
5.3充电模块：高频开关电源充电模块2A组合，数量：3台。
监控器： 液晶显示器 .
5.4具有稳压、稳流功能。
稳压精度：当220V电源电压波动在-10%～＋20%以及直流负载变化范围在0～2A时，充电装置自动稳流精度≤0.5%。
稳流精度：当220V电源电压波动在-10 %～＋20%以及直流负载变化范围在0～2A时，充电装置自动稳流精度≤±1%。
5.5纹波系数：当220V电源电压波动在-10%～＋20%时，纹波系数≤0.5%。
5.6对充电的要求：
5.6.1直流正常供电方式为浮充电方式(恒压充电，蓄电池单体电压为12V)。
　5.6.2当交流电源失电再恢复后，充电装置应能根据蓄电池的运行情况自动恢复于主充、均充或浮充状态，且能智能管理。
　5.6.3装置应按照配套蓄电池厂家资料进行人工定值设置，并根据电池运行工况自动选择对电池进行浮充或均充。
5.6.4主充、均充时，装置应满足恒流限压方式进行，即先以恒定电流充电，待电池电压达到电池规定主转均电压时，再转为恒压充电。
5.6.5浮充电运行应具备对阀控电池进行温度补偿自动调节功能(阶段式)。
5.6.6 装置应满足蓄电池制造厂提供的蓄电池均充电压曲线技术要求，并能按要求进行自动切换充电方式。
5.7信号装置应设下列信号：交流失电、监控器故障、控母电压异常、直流绝缘降低、模块故障、，应提供通信接口和通信规约，与变电站监控后台机通信。
5.7降压装置：配自动和手动调压装置。降压装置电流5A，电网供电正常时，其稳压度要求在DC220±1%；电网供电故障时，其稳压精度要求在DC220±5%。
5.8报警装置：蜂鸣器。
六. 壁挂直流电源馈电要求：
6.1控制开关：3路，额定电流16A, 型号为 5SX(西门子) .
6.2绝缘监察： 直流系统母线接地检测。
6.3直流馈出线空气开关应选用直流专用断路器，其选型参数应保证与上、下级熔断器或空气开关具有选择性动作，保证不越级动作.
6.4具有电池总开关和电池活化开关。
七 现场服务及售后服务
7.1 直流系统设备现场安装过程中，由中标方提供服务指导。在安装过程中，如发现有质最问题，中标方应及时派员解决，并提供备品、备件，作好销售服务工作。
11.2 在现场安装调试过程中，中标方应派人来现场配合，设备投运一年内，
如发生任何因质量原因造成的损坏，中标方应免费予以更换。
11.3 中标方应向需方提供人员培训及良好的售后服务。

八 技术文件
10.1 投标方应随标书提供的资料
10.1.1 直流电源屏外形图、安装开孔图。
10.1.2 直流电源屏整体的总重量、最大运输尺寸和运重。
10.1.3 各辅助设备及其元器件说明书或样本。
10.1.4 各类技术参数
10.2 中标方在技术协议书签定后10天内向需方和设计院提供以下技术文件(未含装箱文件)各一份，图纸应提供光盘。
10.2.1 直流电源屏外形图、安装开孔图。
10.2.2 直流电源屏整体的总重量、最大运输尺寸和重量。
10.2.3 直流系统配置接线图，二次控制及信号接线图，端子排图。
10.2.4 使用说明书或样本。
10.3 对中标方所提资料的要求
10.3.1 中标方提供的图纸如有修改：中标方在新版中明确标示并相应提供文字说明。
10.3.2 原则上中标方如有修改相应部分的图纸应在技术协议书签订后一个月之内修改完。
10.3.3 中标方应提供适用于本工程实际情况的，为本工程专用的技术资料，所有资料上应标明“重庆市铜梁县皮鞋园10kV开闭锁新建工程”字样。
10.3.4 中标方提供的技术资料深度应满足需方进行施工图阶段设计的要求。这些资料应准确，不能任意修改。
10.3.5 中标方所提交的技术资料内容至少应包括本附件中所要求的。如需方在工程设计中需要本附件以外的资料，中标方应及时无偿地提供。
10.3.6 中标方提交给需方的每一批资料都应附有图纸清单，每张资料都应注明版次，当提交新版资料时应注明修改处并说明修改原因。
10.3.7 工作配合和资料交换所用的语言为中文。
10.4 中标方应提供经鉴定合格的试验报告和安装手册等(随到货设备)，包括下列部分，但不限于此：
10.4.1 图纸；
10.4.2 设备说明书；
10.4.3 保管要求；
10.4.5 调整和校验须知；
10.4.6 运行手册；
10.4.7 维修手册；
10.4.8 故障诊断步骤；
10.4.9 部件目录。
九.技术参数要求：
高频开关电源应满足下列要求：
12.1 高频开关电源应满足下列主要技术参数指标：
稳压精度：0.5%
稳流精度：1%
纹波系数：0.5%
噪声：50dB
功率因数：0.9
效率：90%
冷却方式：自冷(或风冷)方式
负载调整率：±1%
控制母线电压波动范围：正常供电时不超过±1%，硅链降压时±5%。
12.2模块选型：整流模块和监控单元模块，严格按壁挂电源规定选型。
12.3微机监控单元应具有完善“三遥控”功能，具体不小于如下信息：
遥测：直流母线输出电压、总输出电流、交流电压。
遥信：交流过压、欠压、直流输出过高、过低、整流器模块故障。
遥控：直流输出均/浮充状态转换。
12.4 微机监控单元采用液晶显示器，全汉化显示，操作简便。
12.5 微机监控单元退出系统后,不影响系统运行。
12.6 充电模块组合采用N+1备份原则,模块间相互通用。
12.7 多个模块并机运行时，应具有理想的均流性能，整流器模块也可以脱离监控模块独立运行。
12.8应有三级防雷系统，第一级安装在电源系统交流输入前，第二级安装在电源系统交流配电部分，第三级位于充电模块内部；过电压保护器件具有状态显示功能，可以显示该器件是否处于完好状态。
12.9交流接地系统：每个模块后部与机架连接处设有模块交流接地点,保护每个模块与机架同时可靠接地。
12.10应保证强弱电之间的可靠隔离,应有足够抗干扰措施,保证系统安全运行。
12.11系统应具有完善的保护及报警功能,包括输入过压、欠压、缺相、缺零线、整流器模块内部过热及故障状态。
12.12应设有蓄电池温度补偿装置,补偿之电压应能根据不同蓄电池而调整,确保蓄电池不会因环境温度的变化而造成过充电或欠充电。
12.13模块内设置短路回收特性,即使模块处于长期短路状态也不致损坏。
12.14监控单元具备485通信接口功能，并提供相应的通信规约。
附件一：技术偏差
本框架技术协议书不低投标的应标书，如有不同，完全按需方所需设备签订的技术协议为准，如差异超过本框架技术协议书，以投标的应标书为准。

技术参数响应表
序号及名称
项 目
招标人要求值
投标人保证值
1、工作方式
*工作方式
连续长期运行
连续长期运行
2、主要技术参数
输出电压调节范围
DC198V～286V连续可调48V独立输出
DC180V～286V连续可调48V
输出电流调节范围
0～100％Ie连续可调
0～100％Ie连续可调
负载适应能力
0～100％Ie正常工作
0～100％Ie正常工作
*输出稳压精度
≤±0.5％
≤±0.5％
*输出稳流精度
≤±1％
≤± 0.5％
*纹波系数
≤0.5％
≤±0.1％
均流不平衡度
≤±5%
≤±3%
平均无故障时间（MTBF）
≥50000h
≥100000h
*噪声
1m处应不大于50dB
≤40dB
模块冷却方式
自冷+风冷
自冷
功率因数
≥0.9
≥0.93
*控制母线电压波动范围
正常供电不超过±1％，硅链降压±5％ 。
正常供电不超过±0.5％，硅链降压±3％
效率
≥90%
≥93％
微机监控单元
状态变化量采集周期≤1s
≤1s
异常报警量采集周期≤0.5s
≤0.5s
直流电压调节范围176-286V
180-286V
充电时间调节范围0h-99h
0h-99h
监测精度
绝缘报警值
母线: ≤±5%
绝缘报警值:≤±2%
直流电流测量误差:≤±1
直流电压测量误差: ≤±0.05
报警精度: ±1%
直流电流20～100％Ie
测量误差≤±2%
直流±电压20～130％Ue
测量误差≤±0.5%
报警精度
整定值的±2%
A/D转换误差（%）
≤0.5
≤0.2
平均无故障时间
≥50000h
≥100000h
3、充电要求
直流正常供电方式
浮充电方式(恒压充电，蓄电池单体电压为12V)
浮充电方式
交流电源失电
根据蓄电池的运行情况自动恢复于主充、均充或浮充状态，且能智能管理
根据蓄电池的运行情况自动恢复于主充、均充或浮充状态，且能智能管理
硅链降压装置
降压装置电流5A
5A
电网供电时，稳压精度要求在DC220±1%
±0.5％
电网供电故障时，稳压精度要求在DC220±5%
±3％
4、馈电要求
控制开关
3路，额定电流16A
3～4路,16A西门子系列
5、柜体
防护等级
≥IP30
≥IP30
主母线截面
≥30X3mm2
≥30X3mm2
6、蓄电池
额定电压
12V
12V
额定容量
24Ah
24Ah/38Ah
单只浮充电压
13.38V～13.62V
13.38V～13.62V
单只均充电压
13.8V～14.1V
13.8V～14.1V
*浮充运行条件下蓄电池寿命
≥8年（25°C）
≥8年（25°C）
*蓄电池容量
10h率容量应在第一次循环不低于0.95C10，第三次循环应达到C10，放电终止电压在标称电压12V时,不应低于10.8V。
≥10.8V
*浮充运行蓄电池组电压偏差值（运行3～6个月）
≤±0.30V
≤±0.2 0V
*蓄电池组
同一批次
同一批次
蓄电池间距离
≥15mm
≥15mm
蓄电池与上层隔板距离
≥150mm
≥150mm
