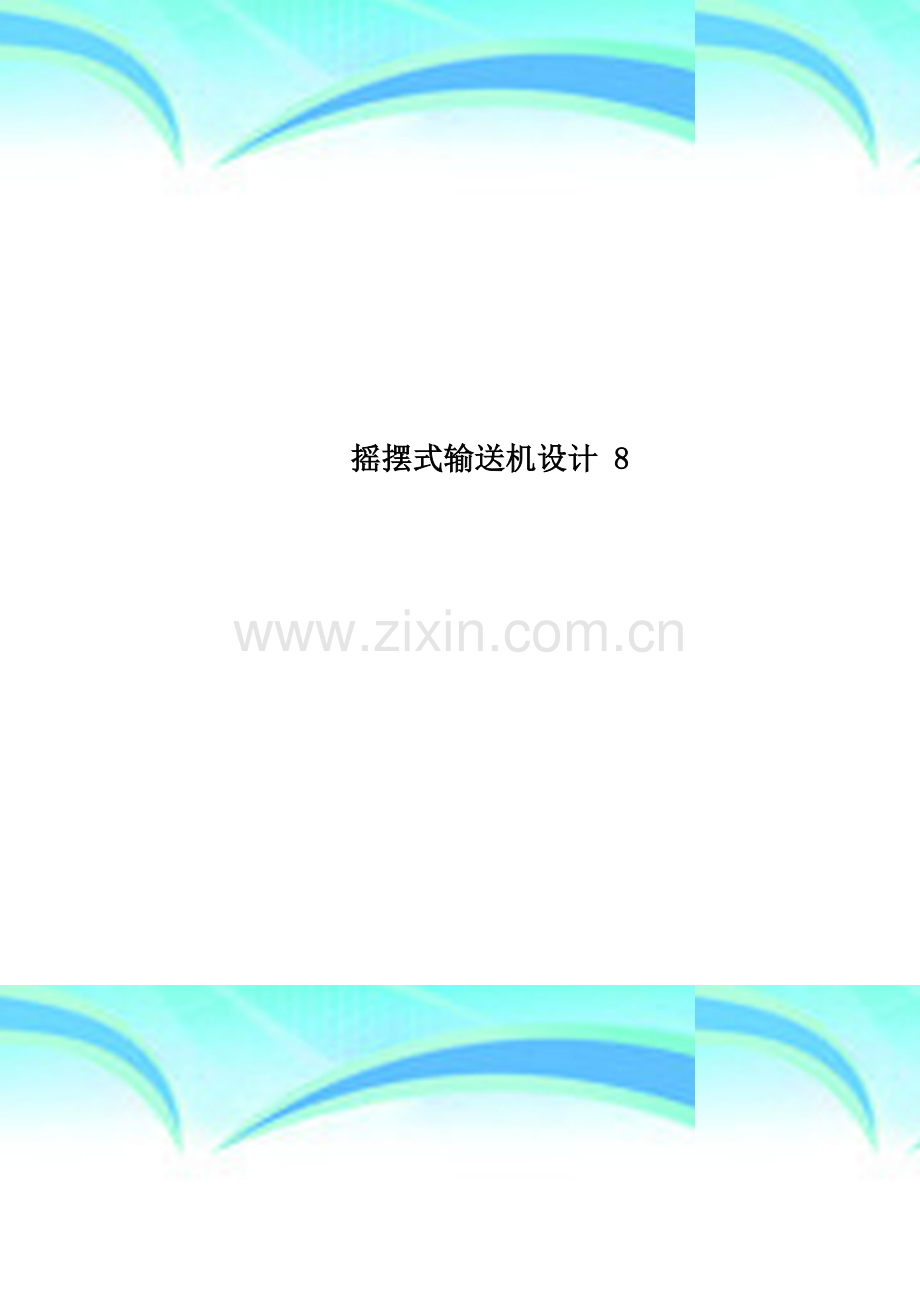

摇摆式输送机设计-8.doc_第1页
第1页 / 共10页
摇摆式输送机设计-8.doc_第2页
第2页 / 共10页
摇摆式输送机设计-8.doc_第3页
第3页 / 共10页
摇摆式输送机设计-8.doc_第4页
第4页 / 共10页
摇摆式输送机设计-8.doc_第5页
第5页 / 共10页
点击查看更多>>
资源描述

1、摇摆式输送机设计 8 作者: 日期:2 个人收集整理 勿做商业用途 摇摆式输送机设计说明书题目: 摇摆式输送机 学院: 机电工程学院 班级: 2011级机械设计(2)班 学号: 111401402008- 设计: 陈长洪 指导教师: 张琢 2013 年5 月 27日 目 录一、 机械原理课程设计的目的和内容11.1课程设计的目的11。2课程设计的题目21.3工作原理21.4 设计要求和原始数据31.5 设计内容及工作量4二、摇摆式输送机设计过程42.1 其他设计方案42.2图解法确定机构的运动尺寸62。3 连杆机构的运动分析72.31图解法分析7(一)、速度分析8(二)、加速度分析10第三章:

2、课程设计总结15参考文献16(I)一、 工作原理:电动机经过减速传动装置(齿轮传动)带动导杆机构的曲柄转动,曲柄通过导杆带动滑块克服阻力F冲压零件。当冲头向下运动时,为工作行程,冲头在0。75H内无阻力;当在工作行程后0。25行程时,冲头受到的阻力为F;当冲头向上运动时,为空回行程,无阻力。在曲柄轴的另一端,装有供润滑导杆机构各运动副的油泵凸轮机构.二、设计要求:电动机轴与曲柄轴垂直,使用寿命10年,每日一班制工作,载荷有中等冲击.允许曲柄转速偏差为5。要求凸轮机构的最大压力角应在许用值之内,从动件运动规律见设计数据。执行构件的传动效率按0.95计算。按小批量生产规模设计。(2-1) ( 三、

3、设计数据物体的重量G(N)3000传动角90曲柄转速n(rad/min)130极位夹角60行程数比系数K2曲柄半径R(mm)115.5压力角0摇杆OB(mm)350四、 设计内容及完成的工作量 1、根据摇摆式输送机的工作原理,拟订23个其他形式的机构,画出机械系统传动简图,并对这些机构进行对比分析。2、根据设计数据确定曲柄导杆机构的运动尺寸,要求用图解法设计,并将设计结果和步骤写在设计说明书中。3、连杆机构的运动分析。 4、机构的动态静力分析。 5、编写设计说明书一份.应包括设计任务、设计参数、设计计算过程等。以上工作完成后准备机械原理部分的答辩.(II)其他设计方案1. 以上两种机构的分析对

4、比:图2-1为六杆机构,直接通过电动机带动曲柄滑块转动从而使滑块上下运动,从而达到输送货物的效果。其优点是效率高,结构简便,缺点是刚度不够,消耗材料多而且传输路程小。图22通过送电动机带动曲柄4回转,从而使8往复移动达到输送货物的效果。该机构的滑块8和作平面复杂运动的连杆的动平衡比较容易,理论上是可以的,但是21的曲柄导杆机构更好,有点是传动效率高,压力角为0,传动角为90,比23更好。22 23 (b)2. 运动分析如下图2-4所示,选取杆6与垂直线的夹角为30时的位置,用图解法进行分析。 根据原始数据要求,杆件4的转速,则其角速度W为: OA=0.258m (一) 、速度分析 V(合)=V

5、(牵)V(相)方向 大小 ? ?由速度投影定理得:V(A)=V(合)=WR=0。115513.61=1。572m/sV(牵)=V(合) cosOAO1=1。572cos63。43=0。703m/sV(相)=V(合) sin=1。572sin63.43=1。406m/s(二) 、加速度分析a(合)=a(an)=RW=21.394m/sw0=RW/OA=2。728m/sa(en)=w0OA=1。92m/sa(c)=2w0V(相)sinV(相) ,W0=2V(牵)/OBV(r) =7。671m/sa(合)=a(牵)a(相)a(科) a(an)+0=a(en)a(et)a(r)a(c) 方向 大小 ?

6、 ? X:-a(an)cos=a(et)a(c)Y: a(an)sin=a(en)+a(r)代入数据得:a(r)=7.665m/s a(et)=-11.477m/s同时可以算出牵连角加速度:(e)=a(et)/OA=44。484 rad m/s 课程设计总结作为一名机械自动化专业的大二学生,我觉得做机械原理课程设计是十分有意义的,而且是十分必要的。在已度过的大学时间里,我们大多数接触的是公共和专业基础课,在课堂上掌握的仅仅是专业课的理论知识,而做类似的课程设计就为我们提供了良好的实践平台,使我们能把所学的专业基础课理论知识运用到实践中去。由于本人过于偷懒,加上很多基本软件不会应用,短时间内无法很好地完成,再加上电脑本身出现很多问题,以及自身很多原因,只能完成到这个地步了。从这次任务情况,本人发现有很多问题,但我现在能力有限,有待完善,本人相信以后有能力学会软件基础,至少比现在有所进步. 参考文献1、机械设计课程设计指导书 龚溎义 罗圣国 李平林 张力乃 黄少颜 编 龚溎义 主编高等教育出版社 1990年4月第二版机械设计课程设计图册2、机械原理(第七版) 孙桓 陈作摸 葛文杰 主编 高等教育出版社,2006。53、机械原理课程设计 沈乃勋等编 高等教育出版社 公开出版 1998年。
