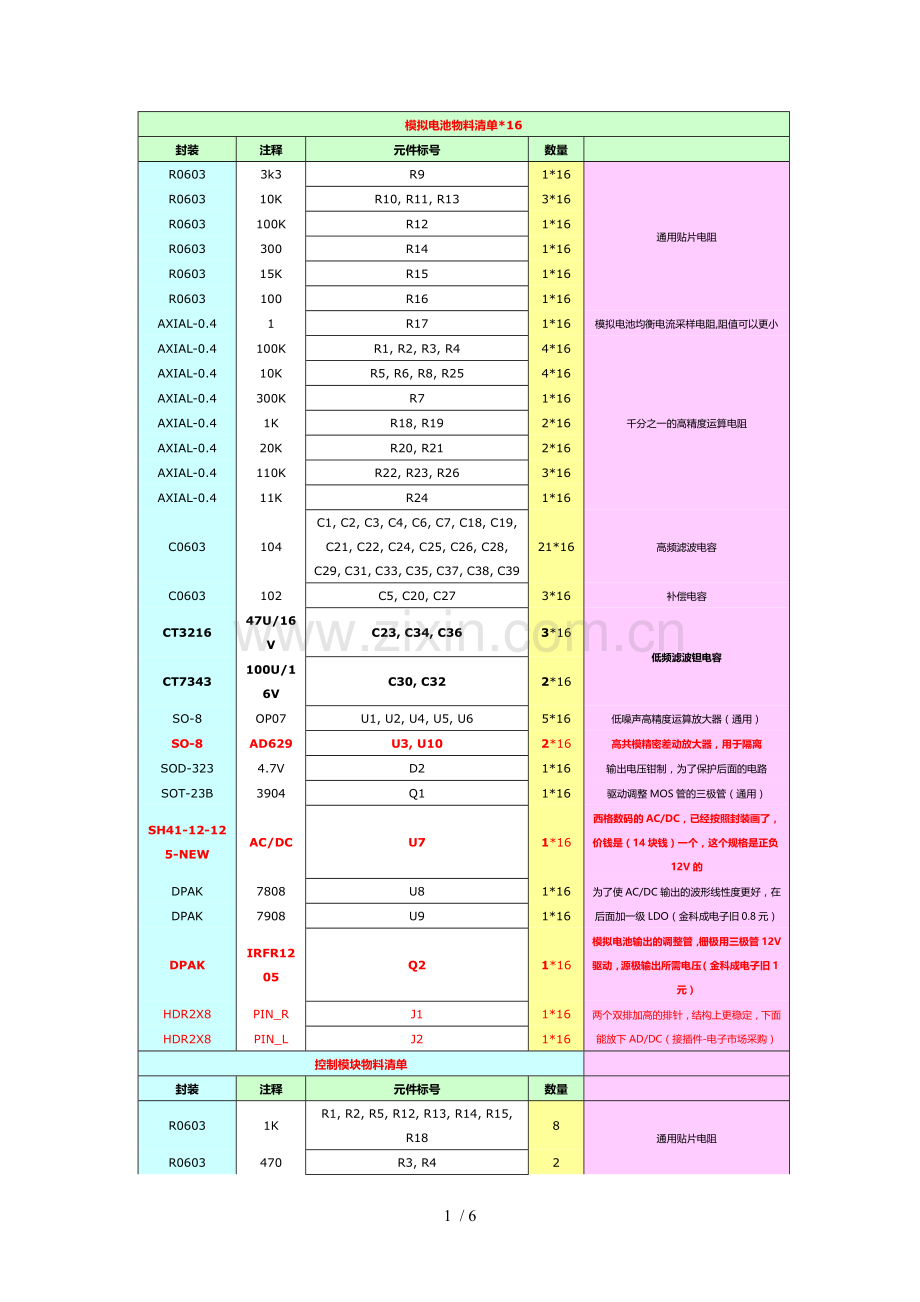

测试平台终极版本物料清单.doc

模拟电池物料清单*16
封装
注释
元件标号
数量

R0603
3k3
R9
1*16
通用贴片电阻
R0603
10K
R10, R11, R13
3*16
R0603
100K
R12
1*16
R0603
300
R14
1*16
R0603
15K
R15
1*16
R0603
100
R16
1*16
AXIAL-0.4
1
R17
1*16
模拟电池均衡电流采样电阻,阻值可以更小
AXIAL-0.4
100K
R1, R2, R3, R4
4*16
千分之一的高精度运算电阻
AXIAL-0.4
10K
R5, R6, R8, R25
4*16
AXIAL-0.4
300K
R7
1*16
AXIAL-0.4
1K
R18, R19
2*16
AXIAL-0.4
20K
R20, R21
2*16
AXIAL-0.4
110K
R22, R23, R26
3*16
AXIAL-0.4
11K
R24
1*16
C0603
104
C1, C2, C3, C4, C6, C7, C18, C19, C21, C22, C24, C25, C26, C28, C29, C31, C33, C35, C37, C38, C39
21*16
高频滤波电容
C0603
102
C5, C20, C27
3*16
补偿电容
CT3216
47U/16V
C23, C34, C36
3*16
低频滤波钽电容
CT7343
100U/16V
C30, C32
2*16
SO-8
OP07
U1, U2, U4, U5, U6
5*16
低噪声高精度运算放大器（通用）
SO-8
AD629
U3, U10
2*16
高共模精密差动放大器，用于隔离
SOD-323
4.7V
D2
1*16
输出电压钳制，为了保护后面的电路
SOT-23B
3904
Q1
1*16
驱动调整MOS管的三极管（通用）
SH41-12-125-NEW
AC/DC
U7
1*16
西格数码的AC/DC，已经按照封装画了，价钱是（14块钱）一个，这个规格是正负12V的
DPAK
7808
U8
1*16
为了使AC/DC输出的波形线性度更好，在后面加一级LDO（金科成电子旧0.8元）
DPAK
7908
U9
1*16
DPAK
IRFR1205
Q2
1*16
模拟电池输出的调整管，栅极用三极管12V驱动，源极输出所需电压（金科成电子旧1元）
HDR2X8
PIN_R
J1
1*16
两个双排加高的排针，结构上更稳定，下面能放下AD/DC（接插件-电子市场采购）
HDR2X8
PIN_L
J2
1*16

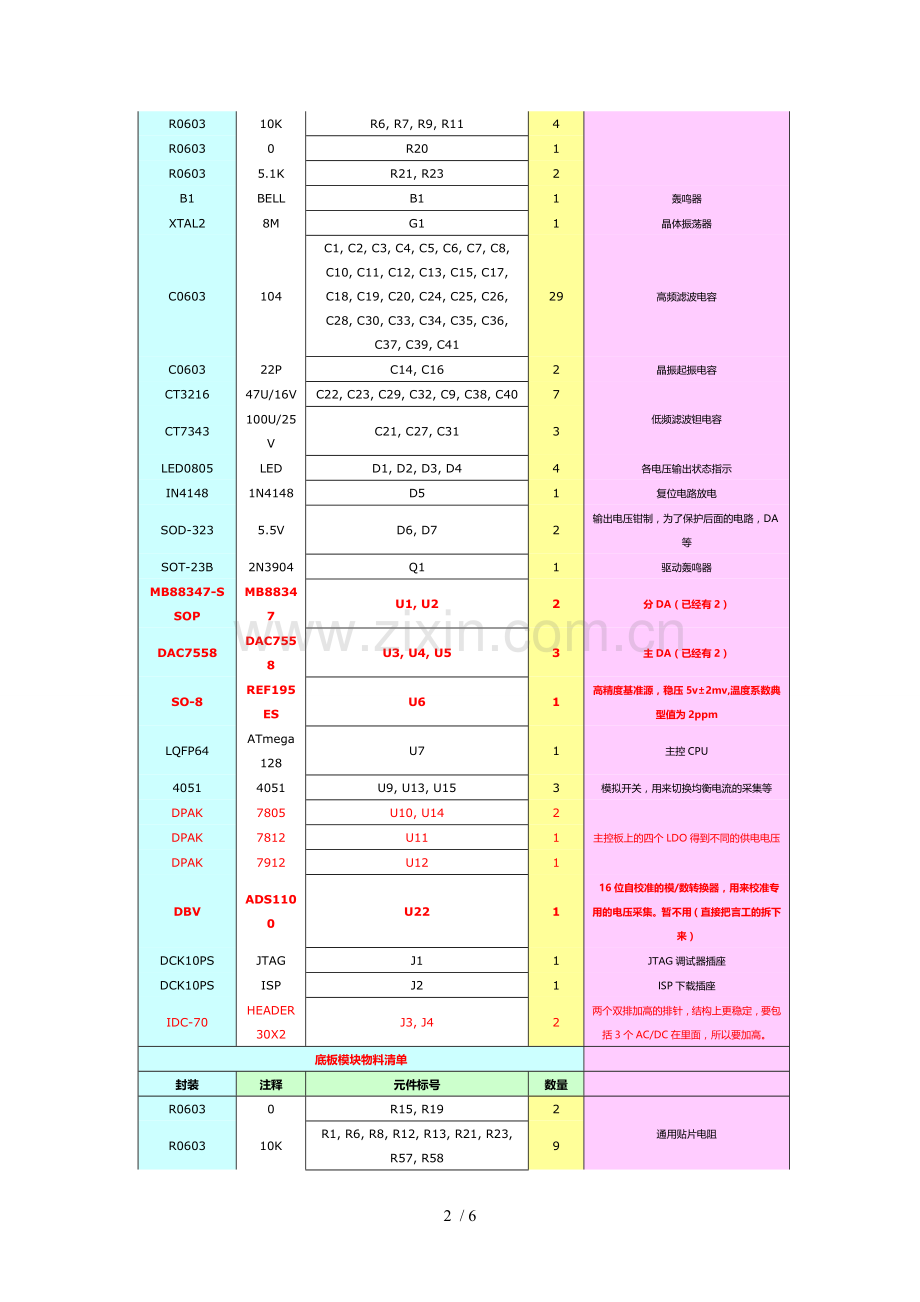

控制模块物料清单

封装
注释
元件标号
数量

R0603
1K
R1, R2, R5, R12, R13, R14, R15, R18
8
通用贴片电阻
R0603
470
R3, R4
2
R0603
10K
R6, R7, R9, R11
4
R0603
0
R20
1
R0603
5.1K
R21, R23
2
B1
BELL
B1
1
轰鸣器
XTAL2
8M
G1
1
晶体振荡器
C0603
104
C1, C2, C3, C4, C5, C6, C7, C8, C10, C11, C12, C13, C15, C17, C18, C19, C20, C24, C25, C26, C28, C30, C33, C34, C35, C36, C37, C39, C41
29
高频滤波电容
C0603
22P
C14, C16
2
晶振起振电容
CT3216
47U/16V
C22, C23, C29, C32, C9, C38, C40
7
低频滤波钽电容
CT7343
100U/25V
C21, C27, C31
3
LED0805
LED
D1, D2, D3, D4
4
各电压输出状态指示
IN4148
1N4148
D5
1
复位电路放电
SOD-323
5.5V
D6, D7
2
输出电压钳制，为了保护后面的电路，DA等
SOT-23B
2N3904
Q1
1
驱动轰鸣器
MB88347-SSOP
MB88347
U1, U2
2
分DA（已经有2）
DAC7558
DAC7558
U3, U4, U5
3
主DA（已经有2）
SO-8
REF195ES
U6
1
高精度基准源，稳压5v±2mv,温度系数典型值为2ppm
LQFP64
ATmega128
U7
1
主控CPU
4051
4051
U9, U13, U15
3
模拟开关，用来切换均衡电流的采集等
DPAK
7805
U10, U14
2
主控板上的四个LDO得到不同的供电电压
DPAK
7812
U11
1
DPAK
7912
U12
1
DBV
ADS1100
U22
1
16位自校准的模/数转换器，用来校准专用的电压采集。暂不用（直接把言工的拆下来）
DCK10PS
JTAG
J1
1
JTAG调试器插座
DCK10PS
ISP
J2
1
ISP下载插座
IDC-70
HEADER 30X2
J3, J4
2
两个双排加高的排针，结构上更稳定，要包括3个AC/DC在里面，所以要加高。
底板模块物料清单

封装
注释
元件标号
数量

R0603
0
R15, R19
2
通用贴片电阻
R0603
10K
R1, R6, R8, R12, R13, R21, R23, R57, R58
9
R0603
1K
R2, R9, R24, R25, R26, R27, R28, R30, R32, R33, R34, R38, R39, R40, R42, R43, R50, R59
18
R0603
100K
R3, R10, R35, R41, R44
5
R0603
300
R4
1
R0603
330
R29

R0603
1M
R31

R0603
100
R36

R0603
10
R37

AXIAL-0.4
10K
R5, R14, R22
3
千分之一的高精度运算电阻
AXIAL-0.4
160K
R7, R11
2
AXIAL-0.4
11K
R16
1
AXIAL-0.4
110K
R17, R18, R20
3
AXIAL-0.4
20K
R45, R46, R48, R49, R51, R52, R54, R55
8
AXIAL-0.4
100K
R47
1
AXIAL-0.4
1K
R53, R56
2
C0603
104
C1, C3, C5, C6, C7, C8, C11, C12, C13, C14, C15, C16, C19, C20, C21, C23, C24, C25, C26, C27, C28, C29, C30, C31, C32, C33, C34, C35, C36, C37, C38, C39, C40
33
高频滤波电容，重要说明：C1与C5是高耐压的电容，要注意这个情况！
C0603
102
C22
1
CE5.0-10-0.6
100U/100V
C2
1
100UF 100V 10*17电解电容
CE10-35-20
330U/200V
C4
1
CE10-35-20电解电容
CT7343
100U/16V
C9, C17
2
低频滤波钽电容
CT3216
47U/16V
C10, C18
2
IN4148
IN4148
D2, D3, D4, D5, D6, D7, D8
7
继电器二极管
DB-9-M
DB9
J1
1
串口公头接口
HDR2X8
PIN_1R
J2
1
模拟电池插座，要买加高两排的两个塑料的
HDR2X8
PIN_1L
J3
1
HDR2X8
PIN_2R
J4
1
HDR2X8
PIN_2L
J5
1
HDR2X8
PIN_3R
J6
1
HDR2X8
PIN_3L
J7
1
HDR2X8
PIN_4R
J8
1
HDR2X8
PIN_4L
J9
1
HDR2X8
PIN_5R
J10
1
HDR2X8
PIN_5L
J11
1
HDR2X8
PIN_6R
J12
1
HDR2X8
PIN_6L
J13
1
HDR2X8
PIN_7R
J14
1
HDR2X8
PIN_7L
J15
1
HDR2X8
PIN_8R
J16
1
HDR2X8
PIN_8L
J17
1
HDR2X8
PIN_9R
J18
1
HDR2X8
PIN_9L
J19
1
HDR2X8
PIN_10R
J20
1
HDR2X8
PIN_10L
J21
1
HDR2X8
PIN_11R
J23
1
HDR2X8
PIN_11L
J24
1
HDR2X8
PIN_12R
J25
1
HDR2X8
PIN_12L
J26
1
HDR2X8
PIN_13R
J31
1
HDR2X8
PIN_13L
J32
1
HDR2X8
PIN_14R
J33
1
HDR2X8
PIN_14L
J34
1
HDR2X8
PIN_15R
J37
1
HDR2X8
PIN_15L
J38
1
HDR2X8
PIN_16R
J39
1
HDR2X8
PIN_16L
J40
1
IDC24/4.2
DDK24P
J35, J41
2
老化板接口插座
CON-2.54-2
CON2
J36
1
2.54温度接口
CON-2.0-5
ICSP
J42
1
2.00的保护板下载口
CON-3.96-4
CON4
J27
1
正负15V的电源口
CON-3.96-2
CON2
J28
1
220V工频接口
IDC-70
HEADER 30X2
J29, J30
2
主控板接口
DDK26P
DDK26P
J22
1
功率模块接口
RELAY-S8
RELAY-S8
K1, K2, K3, K4, K5, K6, K7
7
双刀双掷继电器
TO-220AB
IRF630
Q1
1
充电器的调整管
TO-220AB
IRF9530
Q3
1
风扇
TO-220AB
IRF1010E
Q4
1
温度加热
SOT-23
2N5551
Q2
1
充电器驱动管
SOT-23
2N3904
Q5, Q6, Q7, Q8, Q9, Q10, Q11, Q12
8
通用NPN三极管
SO-8
OP07
U7, U9, U10, U17, U18, U19
6
低噪声高精度运算放大器（通用）
SO-16
ICL232
U1
1
串口通信
TO-92A
7812
U2
1
充电器LDO
TO-92A
7912
U8
1
DIP-8
6N137
U3, U6
2
保护板和测试设备隔离线性光耦
SH20-12-250
AC/DC-100V
U4
1
单路100V输出的AC/DC
SH41-12-125-NEW
AC/DC-D12V
U5
1
双路正负12V输出AC/DC
SH20-12-250
AC/DC-S12V
U11
1
单路12V输出的AC/DC
TL181
TL181
U12, U13, U14, U15, U16
5
通用控制隔离光耦
SO-16
4051
U20, U21
2
多路校准采集通道切换
功率模块物料清单

封装
注释
元件标号
数量

R0603
0
R21, R22, R24, R47, R48
5
通用贴片电阻
R0603
1K
R27, R52, R57, R68, R72, R74, R78, R79
8
R0603
10K
R1, R2, R7, R8, R9, R16, R26, R29, R30, R36, R37, R38, R39, R50, R51, R53, R54, R55, R56, R61, R62, R65, R66, R69, R70
25
R0603
100K
R49, R60, R64, R73, R76, R77
6
R0603
5.1K
R80
1
AXIAL-0.4
20K
R3, R4, R5, R6, R10, R13, R14, R15, R18, R19, R20, R23, R25, R28, R31, R32, R33, R34, R35, R42, R43, R44, R45, R46, R59, R63, R67, R71
28
千分之一的高精度运算电阻
AXIAL-0.8
2
R58, R75
2
电容充电限流电阻
C0603
104
C1, C2, C3, C4, C5, C6, C7, C8, C9, C10, C11, C14, C16, C17, C18, C19, C20, C21, C22, C23, C24, C25, C26, C27, C30, C31, C42, C43, C44, C45, C46, C47, C48, C49, C50, C53, C65, C67, C72
39
高频滤波电容
C0603
101
C12, C13, C15, C28, C29
5
补偿电容
CT7343
100U/16V
C51, C64, C71
3
低频滤波钽电容
CT3216
47U/16V
C52, C66
2
CT3216
22U/16V
C68, C69, C70, C73, C74, C75
6
D0805-AK
18V
D1, D4, D5, D8, D9, D10
6
稳压管
D0805-AK
1N4148
D2, D3, D6, D7，D16
5
二极管
RELAY-SPDT
RELAY-SPDT
K1
1
大继电器
TO-220M
MBR41H
D11, D12, D13, D14, D15
5
大功率二极管
TO-220M
IRF3205
Q1, Q2, Q4, Q5, Q12, Q13, Q16, Q17
8
N-MOS
TO-220M
IRF4905
Q3
1
P-MOS
TO-220S
IRF3205
Q6, Q7, Q10, Q11
4
N-MOS
TO-220AB
IRF3205
Q8, Q9, Q14, Q15
4
N-MOS
SOT-23
2N3904
Q18
1
通用NPN三极管
SO-8
OP07
U1, U2, U3, U4, U6, U7, U8, U9, U10, U11, U12, U13, U14, U15, U16, U17, U19
17
低噪声高精度运算放大器（通用）
TL181
TL181
U5, U18, U23, U24, U25, U26, U27, U28
8
通用控制隔离光耦
BVS
0.02-1%
R11, R12, R17, R40, R41
5
采样电阻-鏮铜丝，采用保护板那种采样电阻15毫欧的
DPAK
7812
U21
1
功率模块供电LDO
DPAK
7912
U22
1
SH20-12-250
24V
U29
1
单路24V输出的AC/DC
CAP-10000U
0.01F/16V
C32, C33, C34, C35, C36, C37, C38, C39, C40, C41
10
脉冲充放电电容
CON-A058
CON-A058
J14, J15, J16
3
四端接口
CON-A058
CON-A058
J2, J3, J4, J5, J6, J9, J11, J12, J14, J15, J16, J18, J21, J22
14
DDK26P
DDK26P
J1
1
功率模块与主控模块羊角插座
CON-3.96-2
CON2
J17
1
220V工频插座

20090620测试平台采购：
MBR41H1000：俊敏电子采购4.5元一个，要过十天左右去拿
