第九章断面CAD对原始测量记录.doc

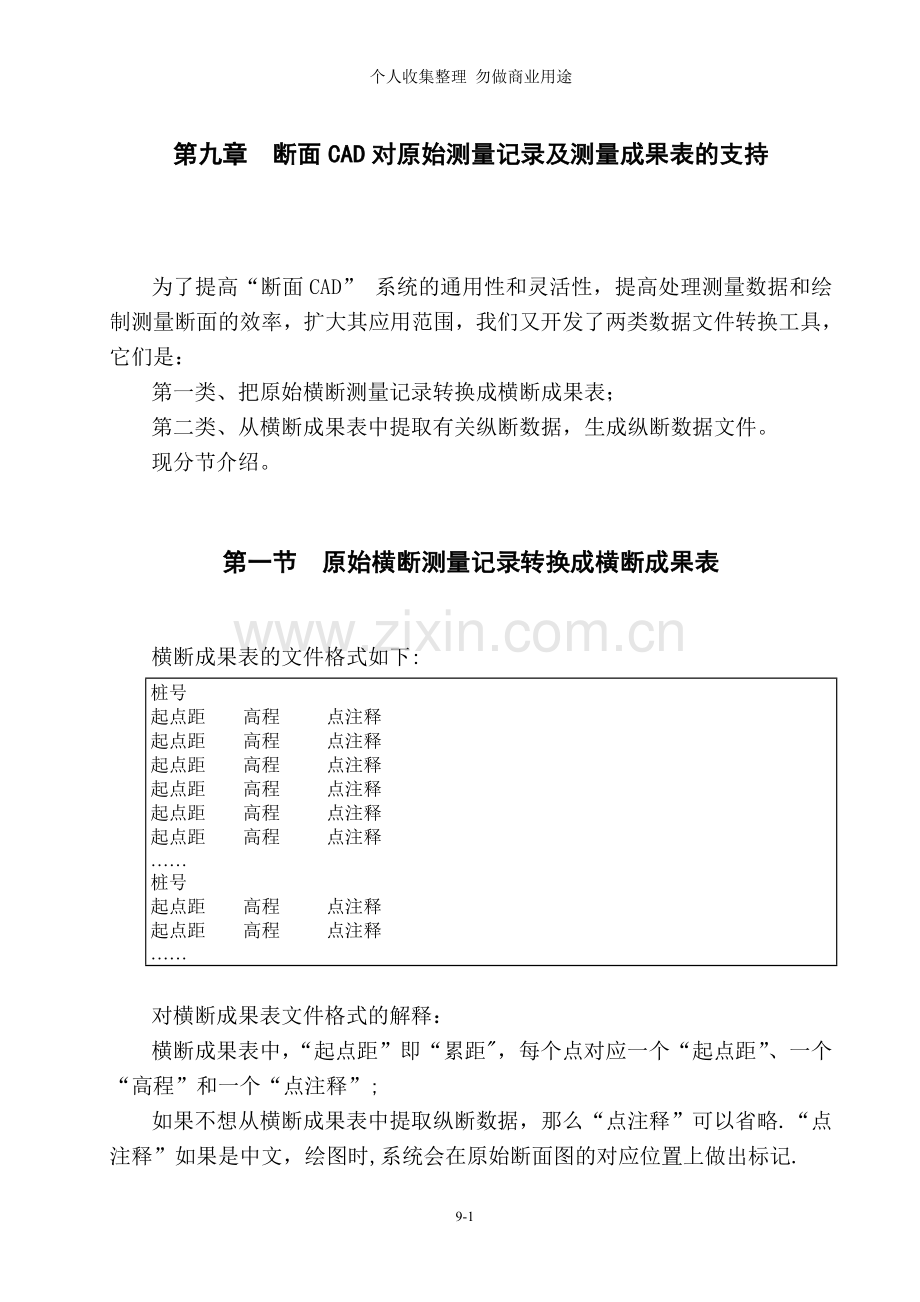

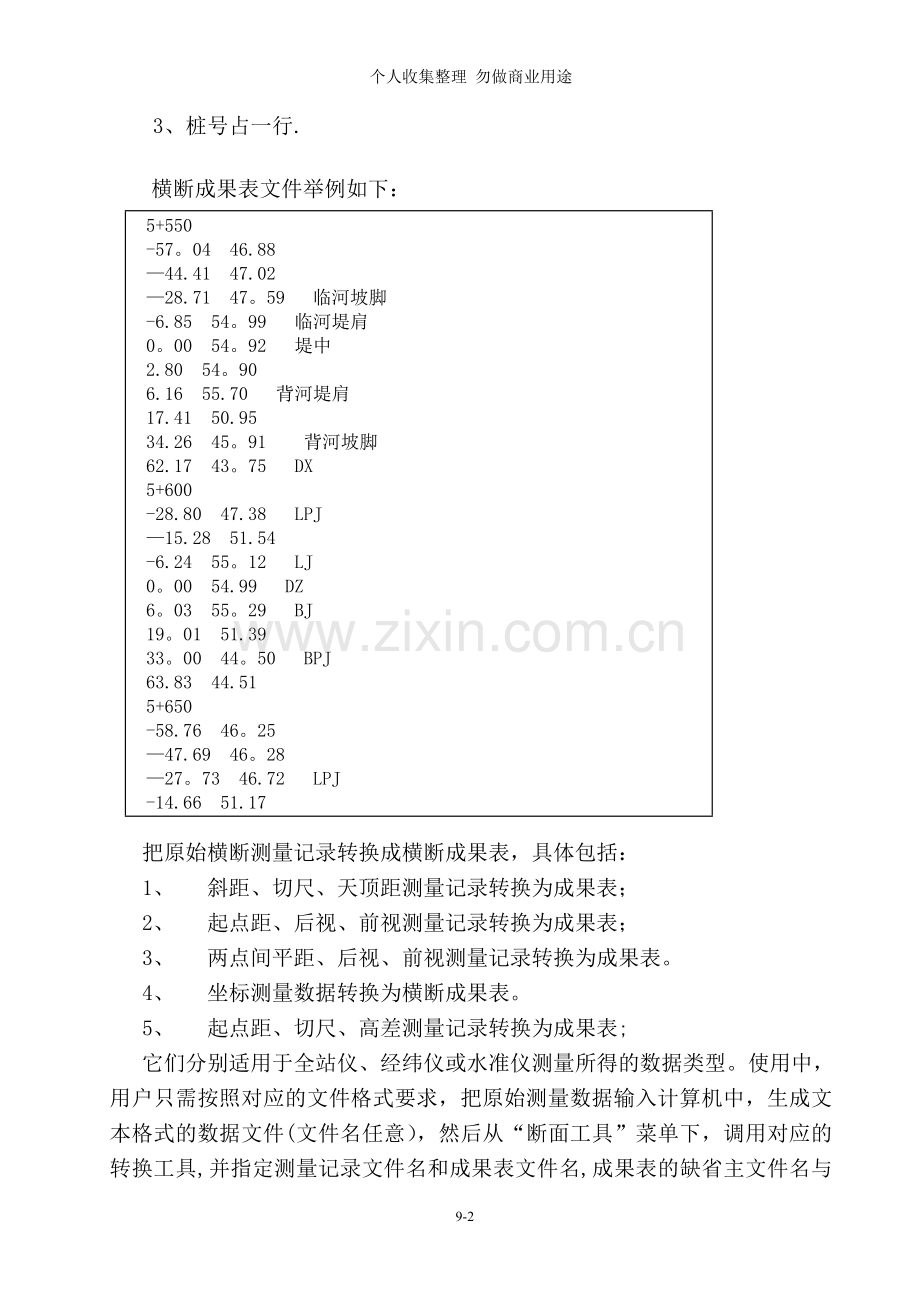

个人收集整理 勿做商业用途第九章 断面CAD对原始测量记录及测量成果表的支持为了提高“断面CAD” 系统的通用性和灵活性，提高处理测量数据和绘制测量断面的效率，扩大其应用范围，我们又开发了两类数据文件转换工具，它们是：第一类、把原始横断测量记录转换成横断成果表；第二类、从横断成果表中提取有关纵断数据，生成纵断数据文件。现分节介绍。第一节原始横断测量记录转换成横断成果表横断成果表的文件格式如下:桩号起点距 高程 点注释起点距 高程 点注释起点距 高程 点注释起点距 高程 点注释起点距 高程 点注释起点距 高程 点注释桩号起点距 高程 点注释起点距 高程 点注释对横断成果表文件格式的解释：横断成果表中，“起点距”即“累距，每个点对应一个“起点距”、 一个“高程”和一个“点注释”;如果不想从横断成果表中提取纵断数据，那么“点注释”可以省略.“点注释”如果是中文，绘图时,系统会在原始断面图的对应位置上做出标记. 3、桩号占一行.横断成果表文件举例如下：5+550-57。04 46.88 44.41 47.02 28.71 47。59 临河坡脚-6.85 54。99 临河堤肩0。00 54。92 堤中2.80 54。90 6.16 55.70 背河堤肩17.41 50.95 34.26 45。91 背河坡脚62.17 43。75 DX5+600-28.80 47.38 LPJ15.28 51.54 -6.24 55。12 LJ0。00 54.99 DZ6。03 55。29 BJ19。01 51.39 33。00 44。50 BPJ63.83 44.51 5+650-58.76 46。25 47.69 46。28 27。73 46.72 LPJ-14.66 51.17 把原始横断测量记录转换成横断成果表，具体包括：1、 斜距、切尺、天顶距测量记录转换为成果表；2、 起点距、后视、前视测量记录转换为成果表；3、 两点间平距、后视、前视测量记录转换为成果表。4、 坐标测量数据转换为横断成果表。5、 起点距、切尺、高差测量记录转换为成果表;它们分别适用于全站仪、经纬仪或水准仪测量所得的数据类型。使用中，用户只需按照对应的文件格式要求，把原始测量数据输入计算机中，生成文本格式的数据文件(文件名任意），然后从“断面工具”菜单下，调用对应的转换工具,并指定测量记录文件名和成果表文件名,成果表的缺省主文件名与测量记录的主文件名相同，它的缺省扩展名为 .chv，新生成的成果表文件为ASCII码格式，可以用任何文本编辑软件浏览、编辑、打印等。一、 斜距、切尺、天顶距测量记录转换为成果表在测量上，用经纬仪获得的第一手资料,常常是斜距、切尺、天顶距形式的，用户只需把这些数据按照下列格式输入计算机中，然后，从“断面工具”菜单栏中选择“测量记录转为成果表”子菜单,并进一步选择“斜距、切尺、天顶距”分菜单，即可把斜距、切尺、天顶距类型的测量记录转换为成果表。如果原始测量记录文件有错误,系统会在命令行有相应的提示,要求用户修改后重新进行。如果计算机拒绝按原文件名对修改后的原始测量记录文件进行存盘，这时可以用换名存盘的方式进行。斜距、切尺、天顶距原始测量记录文件格式如下：桩号基点高程仪器高斜距 切尺 天顶距 注释或转点标记斜距 切尺 天顶距 注释或转点标记斜距 切尺 天顶距 注释或转点标记转点标记1仪器高斜距 切尺 天顶距 注释或转点标记斜距 切尺 天顶距 注释或转点标记转点标记n仪器高斜距 切尺 天顶距 注释或转点标记斜距 切尺 天顶距 注释或转点标记桩号基点高程仪器高斜距 切尺 天顶距 注释或转点标记斜距 切尺 天顶距 注释或转点标记对原始测量记录文件格式的解释:1、 向左的斜距用负值表示,向右的斜距用正值表示。2、 如果某点为转点，那么必须做出唯一的转点标记。3、 转点多少不受限制.4、 如果不想从将要生成的横断成果表中提取纵断数据，那么注释部分可以省略。斜距、切尺、天顶距原始测量记录文件格式举例如下：10+60036。681。534.5 1 90-9 0.2 9055 1.3 88.32-88 1。5 88.35-111 1.5 88.42-126 1。5 88。31 PJ-139 1。0 88.21 ZD14 2.56 908 0。92 9044 2。1 86.3079 1。3 88。33109 2。5 88。10144 2.5 88.25 PJ178 2 88.31 ZD2ZD11.43.2 1 905 0。2 9053 1。3 88。324 0。92 9010 1.1 86。34ZD23.28 0.92 9020 1。1 86.3440 2。1 86.3079 1。3 88.3310+80036。681.53-3 1。6 90-9 0。2 90-55 1.3 88.32-88 1.5 88.35二、 起点距、后视、前视测量记录转换为成果表在测量上，用水准仪获得的第一手资料，常常是起点距（即累距)、后视、前视的形式,用户只需把这些数据按照下列格式输入计算机中，然后，从“断面工具”菜单栏中选择“测量记录转为成果表子菜单，并进一步选择“起点距、后视、前视分菜单，即可把起点距、后视、前视类型的测量记录转换为成果表。如果原始测量记录文件有错误，系统会在命令行有相应的提示，要求用户修改后重新进行。如果计算机拒绝按原文件名对修改后的原始测量记录文件进行存盘，这时可以用换名存盘的方式进行.起点距、后视、前视原始测量记录文件格式如下：桩号基点高程后视起点距 前视 注释或转点标记起点距 前视 注释或转点标记起点距 前视 注释或转点标记转点标记1后视起点距 前视 注释或转点标记起点距 前视 注释或转点标记转点标记n后视起点距 前视 注释或转点标记起点距 前视 注释或转点标记桩号基点高程后视起点距 前视 注释或转点标记起点距 前视 注释或转点标记对测量记录文件格式的解释：1、 向左的起点距用负值表示，向右的起点距用正值表示。2、 如果某点为转点，那么必须做出唯一的转点标记.3、 转点多少不受限制。4、 如果不想从将要生成的横断成果表中提取纵断数据，那么注释部分可以省略.起点距、后视、前视原始测量文件格式举例如下：10+60036。681.533。5 1 -9 0.2 55 1.3 -88 1.5 126 1。5-139 1.0 ZD14 2。56 8 0.92 22 1。1 79 1。3 144 2.5 ZD2ZD11.45 0.2 5 0.92 14 1。1ZD21.24 1.0 9 1.2 10+80036.681.534 1。6 三、 两点间平距、后视、前视测量记录转换为成果表在测量上,用水准仪获得的第一手资料，有时是两点间平距、后视、前视形式的,用户只需把这些数据按照下列格式输入计算机中，然后，从“断面工具”菜单栏中选择“测量记录转为成果表”子菜单，并进一步选择“平距、后视、前视分菜单，即可把两点间平距、后视、前视类型的测量记录转换为成果表.如果原始测量记录文件有错误,系统会在命令行有相应的提示,要求用户修改后重新进行。如果计算机拒绝按原文件名对修改后的原始测量记录文件进行存盘，这时可以用换名存盘的方式进行.两点间平距、后视、前视原始测量记录文件格式如下：桩号基点高程后视平距 前视 注释或转点标记平距 前视 注释或转点标记平距 前视 注释或转点标记转点标记1后视平距 前视 注释或转点标记平距 前视 注释或转点标记转点标记n后视平距 前视 注释或转点标记平距 前视 注释或转点标记桩号基点高程后视平距 前视 注释或转点标记平距 前视 注释或转点标记对测量记录文件格式的解释：1、 向左的平距用负值表示，向右的平距用正值表示。2、 如果某点为转点,那么必须做出唯一的转点标记。3、 转点多少不受限制.4、 如果不想从将要生成的横断成果表中提取纵断数据，那么注释部分可以省略。两点间平距、后视、前视原始测量文件格式举例如下：10+60036。681.531 2。6 4 2.56 8 0。92 22 1。1 44 2。1 79 1.3 ZD1109 2.5 ZD2ZD11。28 0.92 12 1。130 2.128 2。5ZD21.28 0。92 12 1.130 2。139 1.310+80036。681。53-1 1.6 四、 坐标测量数据转换为横断成果表.在测量上，用全站仪获得的测量资料是三维坐标形式，每个点的z坐标相当于高程，x、y坐标对应于点的平面位置。用户把这些数据通过传输线从全站仪传输到计算机后，从“断面工具菜单栏中选择“测量记录转为成果表”子菜单，并进一步选择“坐标数据”分菜单，即可把全站仪测量数据转换为横断成果表。坐标测量数据的格式如下： 2576 1+000 21210。534 10334。599 64。407 2578 21257.106 10316。062 63.909 2579 21260.446 10325。722 64.578 2580 21253。251 10301.907 63。804 2581 21269。035 10347.576 64.223 2582 21249.323 10289.192 63.850 2583 21248.360 10286。658 64。427 2584 21244.261 10262.725 64.212 2585 21244.067 10261。873 63.216 2590 1+100 21399.904 10267.445 64.685 2591 21398。775 10260。294 64。387 2592 21393.489 10242。597 64。354 2593 21411.732 10295.737 64.856 2594 21384.575 10200。325 64.793 2596 1+200 21494。792 10233.971 64.849 2597 21497.809 10262.246 65。090 2598 21485。742 10217.563 64.754 2599 21484.753 10211.817 64。283 2600 21482.119 10204.746 64.837 2601 21478。654 10194。289 64.967 2602 21478。268 10191.953 63。998 2603 21477。796 10189.643 64。604 2604 21473.961 10179。196 64.700五、 起点距、切尺、高差测量记录转换为成果表在测量上,有时全站仪获得的测量资料是起点距、切尺、高差的形式，用户只需把这些数据按照下列格式输入计算机中，然后，从“断面工具”菜单栏中选择“测量记录转为成果表子菜单，并进一步选择“起点距、切尺、高差”分菜单,即可把起点距、切尺、高差类型的测量记录转换为成果表。如果原始测量记录文件有错误，系统会在命令行有相应的提示，要求用户修改后重新进行.如果计算机拒绝按原文件名对修改后的原始测量记录文件进行存盘，这时可以用换名存盘的方式进行。起点距、切尺、高差原始测量记录文件格式如下：桩号基点高程仪器高起点距 切尺 高差 注释或转点标记起点距 切尺 高差 注释或转点标记起点距 切尺 高差 注释或转点标记转点标记1仪器高起点距 切尺 高差 注释或转点标记起点距 切尺 高差 注释或转点标记转点标记n仪器高起点距 切尺 高差 注释或转点标记起点距 切尺 高差 注释或转点标记桩号基点高程仪器高起点距 切尺 高差 注释或转点标记起点距 切尺 高差 注释或转点标记对测量记录文件格式的解释：1. 向左的起点距用负值表示,向右的起点距用正值表示。2. 如果某点为转点，那么必须做出唯一的转点标记。3. 转点多少不受限制。4. 如果不想从将要生成的横断成果表中提取纵断数据，那么注释部分可以省略.起点距、切尺 高差原始测量文件格式举例如下:10+60036。681.53-3.5 1 0。4-9 0.2 0.355 1。3 0。3-88 1。5 0.2111 1.5 0。1-126 1.5 0.2128 1.0 0。4139 1.0 0。5 PJ3 1.6 0.34 1.56 0。48 0。92 0。322 1。1 0.3 zd44 2。1 0.279 1。3 0。2109 1。5 0.3zd1。453 1.6 0.44 1.56 0.48 0.92 0。310+70036。81。5-3.5 1 0.4-9 0。2 0.3-55 1。3 0。378 1.5 0。2六、 不在剖面位置线上的平面点转换为测量成果表在测量上，用全站仪或GPS仪器获得的测量资料是三维坐标形式,每个点的z坐标相当于高程，x、y坐标对应于点的平面位置。用户把这些数据通过传输线从全站仪或GPS仪器传输到计算机后，利用展点功能把无数测量离散点展绘到平面图上，有时会发现一组离散点在平面图上不是严格地位于一条剖面位置线上。该功能把用户所选择的一组测量离散点投影到一条剖面位置线，然后再计算该组离散点的起点距，进一步转换为横断成果表。实际使用该功能时，用户需事先在合适的位置用PLINE、LINE或SPLINE命令绘制一条轴线或导线（提醒用户注意画线的方向,因为断面CAD系统所自动计算的桩号跟画线方向有关），然后从“断面工具”菜单栏中选择“测量记录转为成果表”子菜单，并进一步选择“曲线离散点转换分菜单，或直接在命令行输入MPT，即可激活该功能。激活后，弹出如下图9-0所示的对话框。在对话框中，用鼠标点“选择轴线或导线”按钮，在图形区用鼠标指定轴线或导线，然后用鼠标点“拾取位置点按钮，用鼠标指定轴线上0+000或任意已知桩号的位置并在对话框中输入已知桩号数据，再用鼠标点“选择测量离散点”按钮，在图形区用鼠标框选一组离散点，可以用鼠标多次选择，也可以按着SHIFT键用鼠标剔除出若干个点，最后按“确定”按钮后，断面CAD系统会根据离散点的位置，自动绘制一条垂直于轴线的剖面位置线且标以桩号，计算该组离散点的投影，并相对于轴线的方向根据“左负右正的原则，计算各点的起点距，生成转换成果文件，在该文件中记录剖面上点的起点距（累距）和高程。生成剖面成果文件时，有追加和改写两种方式。追加方式为,在文件的结尾追加新的内容;改写方式为，删除原文件，重新写新的内容。图90曲线离散点转换成果表对话框第二节从横断成果表中提取纵断数据如果成果表符合要求，注释部分没有省略，那么用“提取纵断数据命令可以从横断成果表中提取横断面上某些特征点的高程值,如堤（坝）顶部、临河堤(坝）坡脚点、临背河堤（坝）坡脚点的高程值等，每个断面上最多可以提取6项测量数据。调用“提取纵断数据命令即可弹出如图91所示的对话框。在该对话框中点“成果表文件名”按钮,在浏览方式下选中成果表文件名，如果操作成功，在缺省状态下即可生成一个扩展名为.zd的类似下文所示的纵断数据文件，调用“绘制纵向断面”命令即可绘出纵断图形。桩号 现状堤顶高程 临河堤脚高程 背河堤脚高程 305+550 54.92 47.59 45。91 305+600 54.99 47.38 44.50 305+650 54.61 46。72 44.47 305+700 55。02 46。40 45.66 305+750 55。03 47。22 46。10 305+800 54.94 47。21 46.04 305+850 54.99 46.76 45.00 305+900 54.79 46。97 46。30 305+950 54。52 47。40 45。93 306+000 55.04 47.53 47.13 306+050 54.97 47。56 46。60 306+100 54。98 47.65 46。87 306+150 55。02 48.24 46。45 306+200 55.03 47.50 46.94 306+250 55。02 50.15 46.54 306+300 54。98 47.34 46。95 图9-1 提取纵断数据对话框第三节横断成果表中横断点排序有时用户所输入的横断成果表中的点不是按照从左到右的顺序排列的，即起点距不是按照从小到大的顺序排列的，此时可以用“横断点排序”命令，该命令根据原来的文件生成一个严格按照横断点起点距大小排列的新的成果表文件。具体操作时，从“美图工具”下拉菜单中点“横断点排序”子菜单，激活图9-2所示的对话框,用户点“排序前成果表文件名”按钮，在浏览方式下，指定用户已输入的原成果表文件名，系统自动生成一个排序后的成果表文件名，主文件名与原文件相同，缺省扩展名为.srt,当然用户可以修改。设置完文件名后，点“确定”按钮,系统立即进行处理,生成新文件,然后在命令行提示“成果表数据排序完毕”。图91 横断点排序对话框9-14
