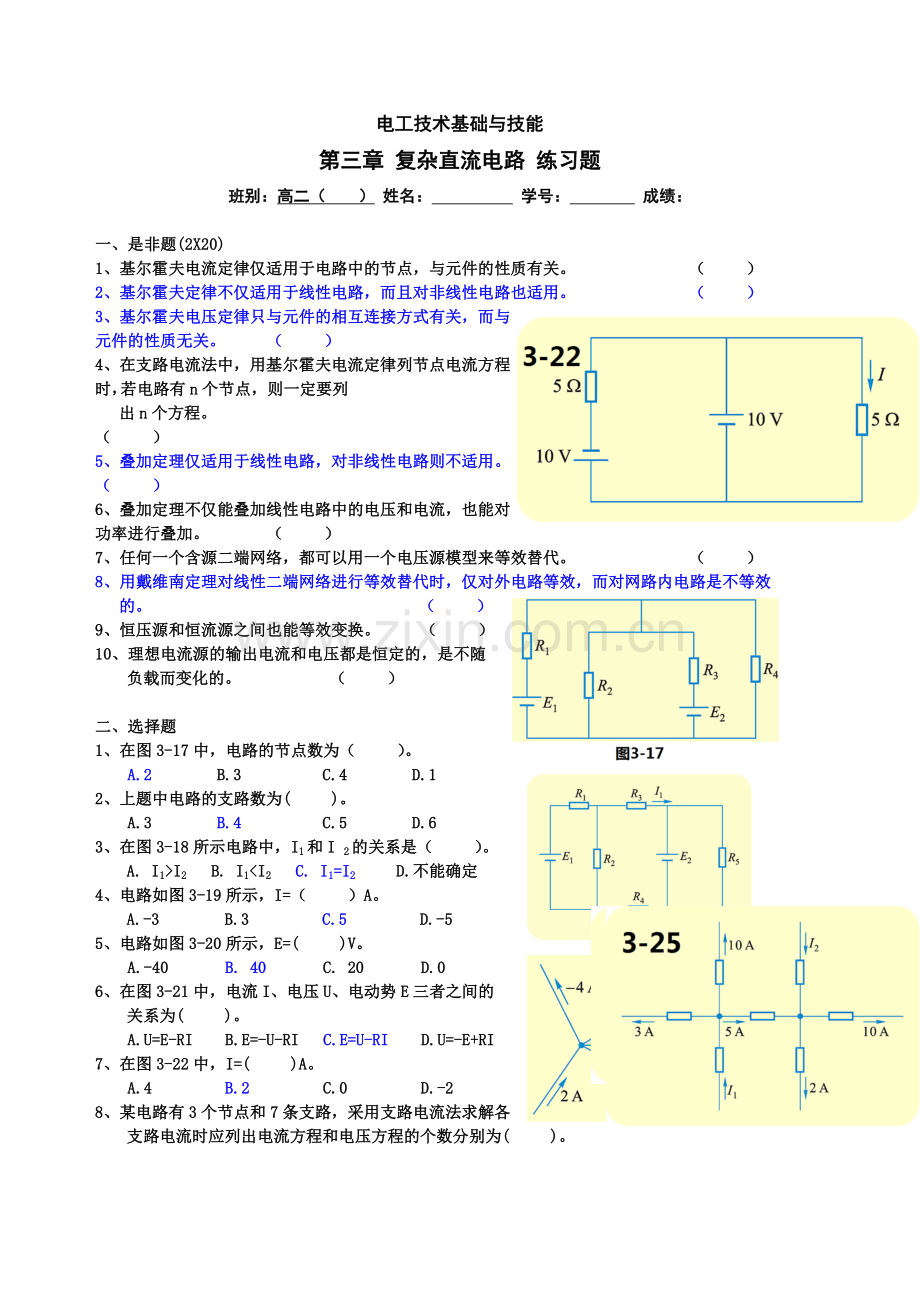

电工技术基础与技能第三章 复杂直流电路 练习题班别：高二（ ） 姓名： 学号： 成绩：一、是非题(2X20)1、基尔霍夫电流定律仅适用于电路中的节点，与元件的性质有关。 （ ）2、基尔霍夫定律不仅适用于线性电路，而且对非线性电路也适用。 （ ）3、基尔霍夫电压定律只与元件的相互连接方式有关，而与元件的性质无关。 （ ）4、在支路电流法中，用基尔霍夫电流定律列节点电流方程时，若电路有n个节点，则一定要列出n个方程。 （ ）5、叠加定理仅适用于线性电路，对非线性电路则不适用。 （ ）6、叠加定理不仅能叠加线性电路中的电压和电流，也能对功率进行叠加。 （ ）7、任何一个含源二端网络，都可以用一个电压源模型来等效替代。 （ ）8、用戴维南定理对线性二端网络进行等效替代时，仅对外电路等效，而对网路内电路是不等效的。 （ ）9、恒压源和恒流源之间也能等效变换。 （ ）10、理想电流源的输出电流和电压都是恒定的，是不随负载而变化的。 （ ）二、选择题1、在图3-17中，电路的节点数为（ ）。A.2 B.3 C.4 D.12、上题中电路的支路数为( )。A.3 B.4 C.5 D.63、在图3-18所示电路中，I1和I 2的关系是（ ）。A. I1I2 B. I1 n）的复杂电路，用支路电流法求解时，需列出_b_个方程式来联立求解，其中_n-1_个为节点电流方程式，_ b-(n-1)_个为回路电压方程式。7、某一线性网络，其二端开路时，测得这二端的电压为10V；这二端短接时，通过短路线上的电流是2A，则该网路等效电路的参数为_5_、_10_V。若在该网络二端接上5电阻时，电阻中的电流为_1_A。8、所谓恒压源不作用，就是该恒压源处用_短接线_替代；恒流源不作用，就是该恒流源处用_开路_替代。四、计算题1、图3-28所示电路中，已知E1=40V，E2=5V，E3=25V，R1=5，R2=R3=10，试用支路电流法求各支路的电流。解:根据节点电流法和回路电压定律列方程组得代入数值有解之得2、图3-29所示电路中，已知E1 = E2 = 17V，R1=1，R2=5，R3=2，用支路电流法求各支路的电流。解:根据节点电流法和回路电压定律列方程组得 代入数值有解之得3、图3-30所示电路中，已知E1= 8V，E2= 6V，R1=R2=R3=2，用叠加定理求：电流I3；电压UAB；R3上消耗的功率。 = +解：利用叠加原理有，图3-30中电路的效果就等于图3-301和图3-302矢量和，即在图3-301中 R总 = R1+R2/R3 = 3 I1 = E1 / R总 = A 在图3-302中 R总 = R1/R3+R2 = 3 I2 = E2/ R总 = 2A I3 =I3+I3=1.3+1=AUAB = -I3 *R3 =-2.3*2=-V PR3 =I32R3=W4、图3-31所示电路中，已知E=1V，R=1，用叠加定理求U的数值。如果右边的电源反向，电压U将变为多大？解: = +解：利用叠加原理有，图3-31中电路的效果就等于图3-311和图3-312矢量和，即在图3-311中 R总 = R1+R2/R3 = 1.5 在图3-302中 R总 = R1/R3+R2 = 1.5 I3 =I3+I3=A U=IR=*1=V 若反向，则I3 =I3+I3= 0A U = IR = 0*1 = 0V5、求图3-32所示各电路a、b两点间的开路电压和相应的网络两端的等效电阻，并作出其等效电压源。解:（a）Uab=IRab=2*8=16V R =(7+1)/8 = 4（b）Uab=IRab=7*4= 28V R =(7/1)+8 =(c) UR=I总*8 = 16 VUab= UR-10 = 6 V Rab = 2+(7+1)/8 = 6
