《零件测量》期末试卷-答案.doc

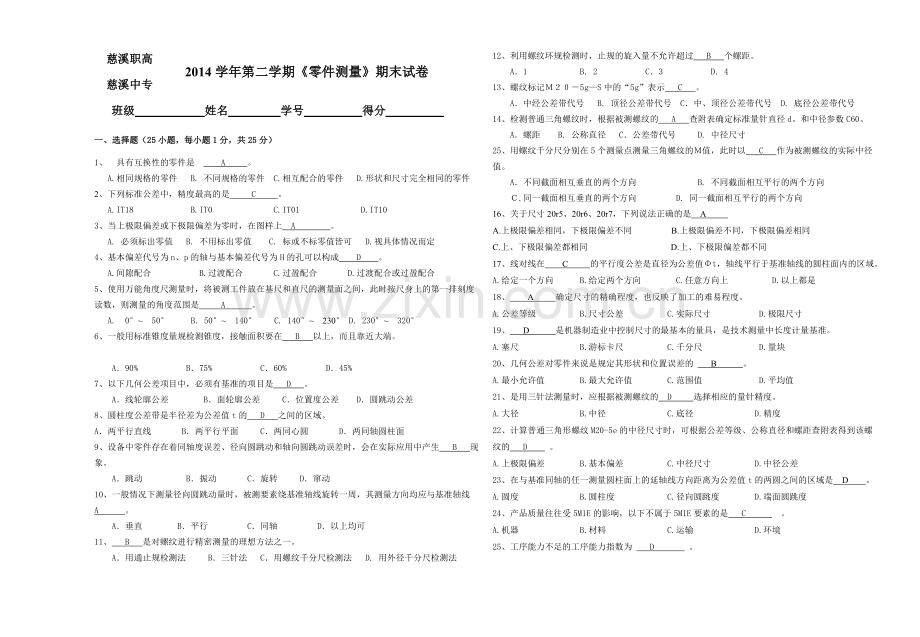

慈溪职高
2014学年第二学期《零件测量》期末试卷
慈溪中专
班级 姓名 学号 得分
一、选择题（25小题，每小题1分，共25分）
1、 具有互换性的零件是 A 。
A.相同规格的零件 B. 不同规格的零件 C.相互配合的零件 D.形状和尺寸完全相同的零件
2、下列标准公差中，精度最高的是 C 。
A.IT18 B.IT0 C.IT01 D.IT10
3、当上极限偏差或下极限偏差为零时，在图样上 A 。
A. 必须标出零值　 B. 不用标出零值 C. 标或不标零值皆可 D.视具体情况而定
4、基本偏差代号为n、p的轴与基本偏差代号为H的孔可以构成 D 。
A.间隙配合 　 B.过渡配合 　 C.过盈配合 　 D.过渡配合或过盈配合
5、使用万能角度尺测量时，将被测工件放在基尺和直尺的测量面之间，此时按尺身上的第一排刻度读数，则测量的角度范围是 A 。
A. 0°~ 50° B. 50°~ 140° C. 140°~ 230° D. 230°~ 320°
6、一般用标准锥度量规检测锥度，接触面积要在 B 以上，而且靠近大端。

A．90% B．75% C．60% D．45%
7、以下几何公差项目中，必须有基准的项目是 D 。
A．线轮廓公差 B．面轮廓公差 C．位置度公差 D．圆跳动公差
8、圆柱度公差带是半径差为公差值t的 D 之间的区域。
A．两平行直线 B．两平行平面 C．两同心圆 D．两同轴圆柱面
9、设备中零件存在着同轴度误差、径向圆跳动和轴向圆跳动误差时，会在实际应用中产生 B 现象。
A．跳动 B．振动 C．旋转 D．窜动
10、一般情况下测量径向圆跳动量时，被测要素绕基准轴线旋转一周，其测量方向均应与基准轴线 A 。
A．垂直 B．平行 C．同轴 D．以上均可
11、 B 是对螺纹进行精密测量的理想方法之一。
A．用通止规检测法 B．三针法 C．用螺纹千分尺检测法 D. 用外径千分尺检测法
12、利用螺纹环规检测时，止规的旋入量不允许超过 B 个螺距。
A．1 B. 2 C．3 D. 4
13、螺纹标记Ｍ２０－5g—S中的“5g”表示 C 。
A．中经公差带代号 B. 顶径公差带代号 C．中、顶径公差带代号 D. 底径公差带代号
14、检测普通三角螺纹时，根据被测螺纹的 A 查附表确定标准量针直径d。和中径参数C60。
A．螺距 B. 公称直径 C．公差带代号 D. 中径尺寸
25、用螺纹千分尺分别在5个测量点测量三角螺纹的Ｍ值，此时以 C 作为被测螺纹的实际中径值。
A．不同截面相互垂直的两个方向 B. 不同截面相互平行的两个方向 Ｃ.同一截面相互垂直的两个方向 　　　 D. 同一截面相互平行的两个方向
16、关于尺寸20r5、20r6、20r7，下列说法正确的是 A
A.上极限偏差相同，下极限偏差不同 B.上极限偏差不同，下极限偏差相同
C.上、下极限偏差都相同 D.上、下极限偏差都不同
17、线对线在 C 的平行度公差是直径为公差值Φt，轴线平行于基准轴线的圆柱面内的区域。
A. 给定一个方向 B.给定两个方向 C.任意方向上 D.以上都是
18、 A 确定尺寸的精确程度，也反映了加工的难易程度。
A.公差等级 B.尺寸公差 C.实际尺寸 D.极限尺寸
19、 D 是机器制造业中控制尺寸的最基本的量具，是技术测量中长度计量基准。
A.塞尺 B.游标卡尺 C.千分尺 D.量块
20、几何公差对零件来说是规定其形状和位置误差的 B 。
A.最小允许值 B.最大允许值 C.范围值 D.平均值
21、是用三针法测量时，应根据被测螺纹的 D 选择相应的量针精度。
A.大径 B.中径 C.底径 D.精度
22、计算普通三角形螺纹M20-5e的中径尺寸时，可根据公差等级、公称直径和螺距查附表得到该螺纹的 D 。
A.上极限偏差 B.基本偏差 C.中径尺寸 D.中径公差
23、在与基准同轴的任一测量圆柱面上的延轴线方向距离为公差值t的两圆之间的区域是 D 。
A.圆度 B.圆柱度 C.径向圆跳度 D.端面圆跳度
24、产品质量往往受5M1E的影响，以下不属于5M1E要素的是 C 。
A.机器 B.材料 C.运输 D.环境
25、工序能力不足的工序能力指数为 D 。

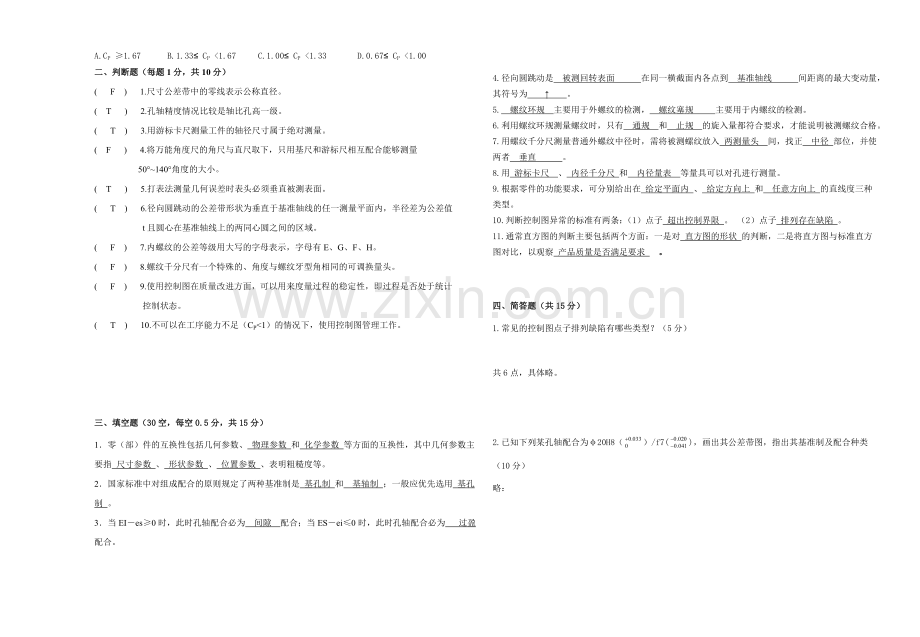

A.CP ≥1.67 B.1.33≤ CP <1.67 C.1.00≤ CP <1.33 D.0.67≤ CP <1.00
二、判断题（每题1分，共10分）
( F ) 1.尺寸公差带中的零线表示公称直径。
( T ) 2.孔轴精度情况比较是轴比孔高一级。
( T ) 3.用游标卡尺测量工件的轴径尺寸属于绝对测量。
( F ) 4.将万能角度尺的角尺与直尺取下，只用基尺和游标尺相互配合能够测量
50°~140°角度的大小。
( T ) 5.打表法测量几何误差时表头必须垂直被测表面。
( T ) 6.径向圆跳动的公差带形状为垂直于基准轴线的任一测量平面内，半径差为公差值
t且圆心在基准轴线上的两同心圆之间的区域。
( F ) 7.内螺纹的公差等级用大写的字母表示，字母有E、G、F、H。
( F ) 8.螺纹千分尺有一个特殊的、角度与螺纹牙型角相同的可调换量头。
( F ) 9.使用控制图在质量改进方面，可以用来度量过程的稳定性，即过程是否处于统计
控制状态。
( T ) 10.不可以在工序能力不足（CP<1）的情况下，使用控制图管理工作。

三、 填空题（30空，每空0.5分，共15分）
1．零（部）件的互换性包括几何参数、 物理参数 和 化学参数 等方面的互换性，其中几何参数主要指 尺寸参数 、 形状参数 、 位置参数 、表明粗糙度等。
2．国家标准中对组成配合的原则规定了两种基准制是 基孔制 和 基轴制 ；一般应优先选用 基孔制 。
3．当EI―es≥0时，此时孔轴配合必为 间隙 配合；当ES－ei≤0时，此时孔轴配合必为 过盈 配合。

4.径向圆跳动是 被测回转表面 在同一横截面内各点到 基准轴线 间距离的最大变动量，其符号为 ↑ 。
5. 螺纹环规 主要用于外螺纹的检测， 螺纹塞规 主要用于内螺纹的检测。
6.利用螺纹环规测量螺纹时，只有 通规 和 止规 的旋入量都符合要求，才能说明被测螺纹合格。
7.用螺纹千分尺测量普通外螺纹中径时，需将被测螺纹放入 两测量头 间，找正 中径 部位，并使两者 垂直 。
8.用 游标卡尺 、 内径千分尺 和 内径量表 等量具可以对孔进行测量。
9.根据零件的功能要求，可分别给出在 给定平面内 、 给定方向上 和 任意方向上 的直线度三种类型。
10.判断控制图异常的标准有两条：（1）点子 超出控制界限 。 （2）点子 排列存在缺陷 。
11.通常直方图的判断主要包括两个方面：一是对 直方图的形状 的判断，二是将直方图与标准直方图对比，以观察 产品质量是否满足要求 。

四、简答题（共15分）
1.常见的控制图点子排列缺陷有哪些类型？（5分）

共6点，具体略。

2. 已知下列某孔轴配合为φ20H8（）/f7()，画出其公差带图，指出其基准制及配合种类（10分）
略：

五、标注题（本题 15分 ）
将下列各项几何公差要求标注在图上。
（1） Ø100h8圆柱面对Ø40H7孔轴线的圆跳动公差为0.018mm;
（2） 左、右两凸台端面对Ø40H7孔轴线的圆跳动公差为0.012mm;
（3） 轮毂键槽中心平面对Ø40H7孔轴线的对称度公差为0.02mm;

答案：略

六、 计算题（20分）
1.用螺纹千分尺测量检测一螺杆M24*2-6g,查附表得螺纹中径d2=22.701mm,上极限偏差为es= -0.038mm,中径公差为Td2= 0.170mm，试确定螺纹中径的极限尺寸。如果当前螺纹千分尺读数的平均值为ф22.547mm,试判断该螺纹是否合格。（10分）
答案：略

2.某车间加工一批零件，测得其标准差S=0.054mm,标准公差要求范围T=0.34mm,有直方图可知，该批零件质量特性值分布中心与公差分布中心的偏移量ɛ=0.022mm,求Cpk值，并判断工序能力。（10分）

答案：略
