(完整word)电流的磁场练习题

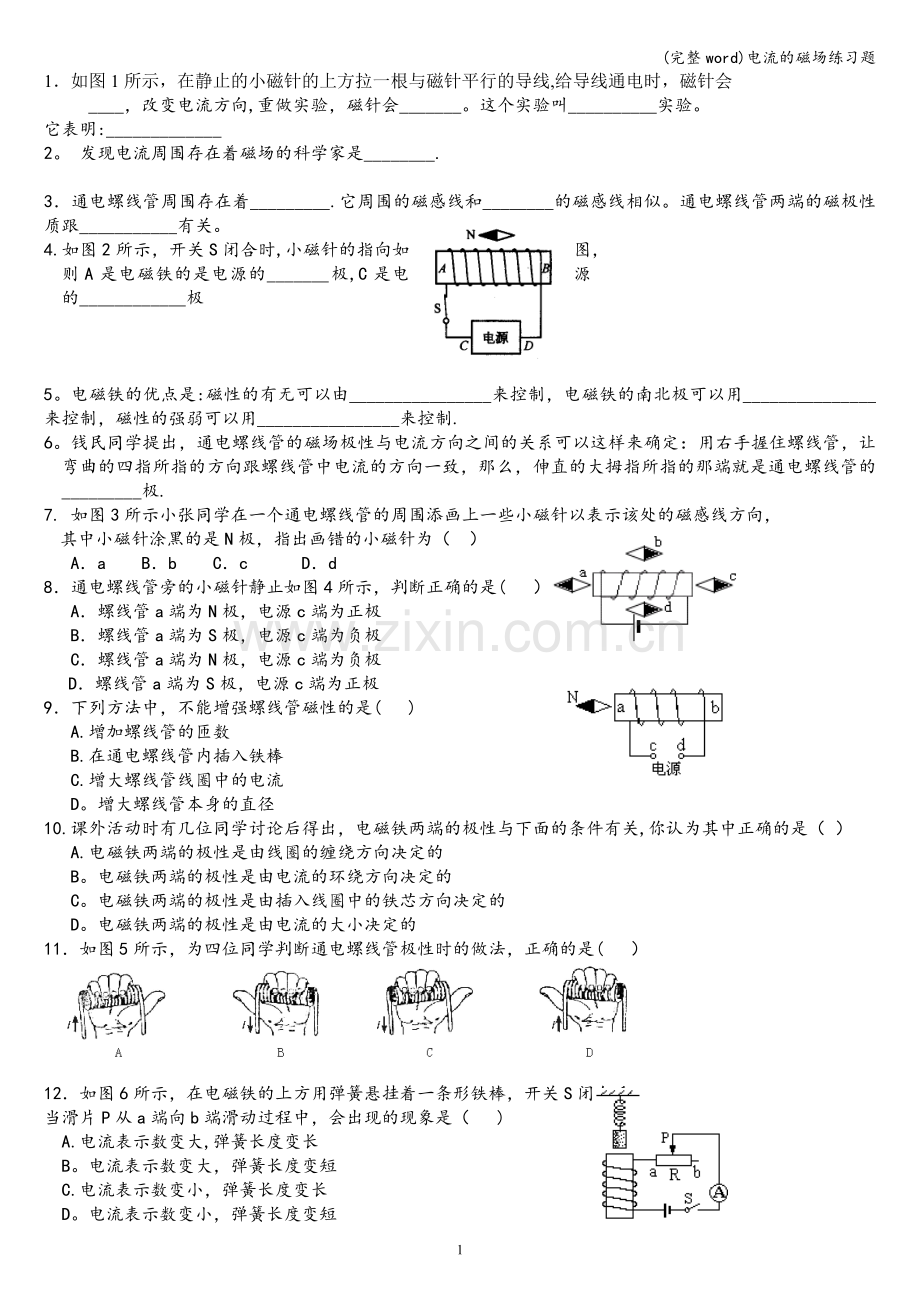

1．如图1所示，在静止的小磁针的上方拉一根与磁针平行的导线,给导线通电时，磁针会
____，改变电流方向,重做实验，磁针会_______。这个实验叫__________实验。
它表明:_____________
2。 发现电流周围存在着磁场的科学家是________.

3．通电螺线管周围存在着_________.它周围的磁感线和________的磁感线相似。通电螺线管两端的磁极性质跟___________有关。
4.如图2所示，开关S闭合时,小磁针的指向如图，
则A是电磁铁的是电源的_______极,C是电源
的____________极

5。电磁铁的优点是:磁性的有无可以由________________来控制，电磁铁的南北极可以用_______________来控制，磁性的强弱可以用________________来控制.
6。钱民同学提出，通电螺线管的磁场极性与电流方向之间的关系可以这样来确定：用右手握住螺线管，让弯曲的四指所指的方向跟螺线管中电流的方向一致，那么，伸直的大拇指所指的那端就是通电螺线管的_________极.
7. 如图3所示小张同学在一个通电螺线管的周围添画上一些小磁针以表示该处的磁感线方向，
其中小磁针涂黑的是N极，指出画错的小磁针为（ ）
A．a B．b C．c D．d

8．通电螺线管旁的小磁针静止如图4所示，判断正确的是( ）
A．螺线管a端为N极，电源c端为正极
B．螺线管a端为S极，电源c端为负极
C．螺线管a端为N极，电源c端为负极
D．螺线管a端为S极，电源c端为正极

9．下列方法中，不能增强螺线管磁性的是( )
A.增加螺线管的匝数
B.在通电螺线管内插入铁棒
C.增大螺线管线圈中的电流
D。增大螺线管本身的直径
10.课外活动时有几位同学讨论后得出，电磁铁两端的极性与下面的条件有关,你认为其中正确的是（ ）
A.电磁铁两端的极性是由线圈的缠绕方向决定的
B。电磁铁两端的极性是由电流的环绕方向决定的
C。电磁铁两端的极性是由插入线圈中的铁芯方向决定的
D。电磁铁两端的极性是由电流的大小决定的
11．如图5所示，为四位同学判断通电螺线管极性时的做法，正确的是( ）

12．如图6所示，在电磁铁的上方用弹簧悬挂着一条形铁棒，开关S闭合后，
当滑片P从a端向b端滑动过程中，会出现的现象是（ )
A.电流表示数变大,弹簧长度变长
B。电流表示数变大，弹簧长度变短
C.电流表示数变小，弹簧长度变长
D。电流表示数变小，弹簧长度变短

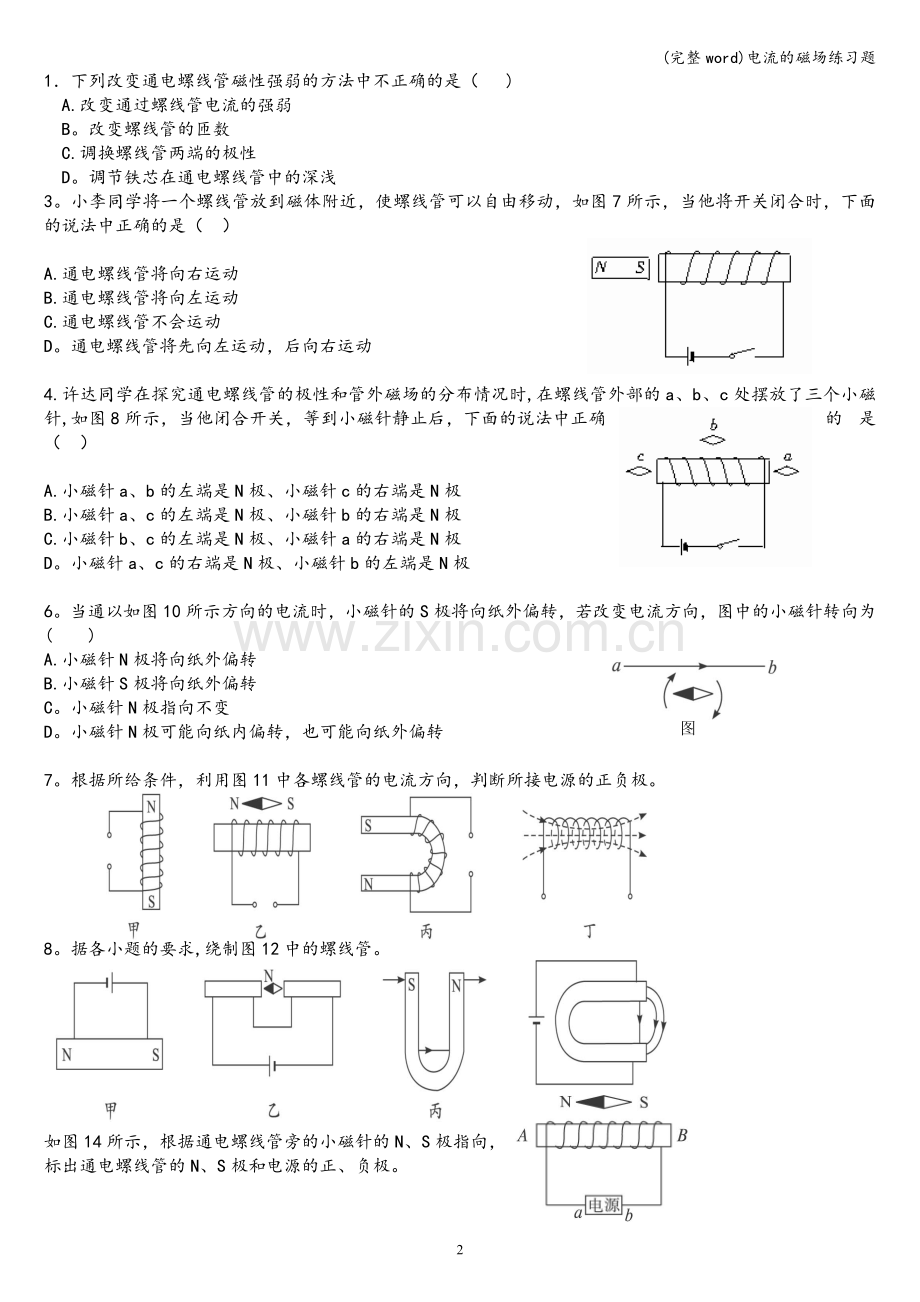

1．下列改变通电螺线管磁性强弱的方法中不正确的是（ )
A.改变通过螺线管电流的强弱
B。改变螺线管的匝数
C.调换螺线管两端的极性
D。调节铁芯在通电螺线管中的深浅
3。小李同学将一个螺线管放到磁体附近，使螺线管可以自由移动，如图7所示，当他将开关闭合时，下面的说法中正确的是（ ）

A.通电螺线管将向右运动
B.通电螺线管将向左运动
C.通电螺线管不会运动
D。通电螺线管将先向左运动，后向右运动

4.许达同学在探究通电螺线管的极性和管外磁场的分布情况时,在螺线管外部的a、b、c处摆放了三个小磁针,如图8所示，当他闭合开关，等到小磁针静止后，下面的说法中正确的是（ ）

A.小磁针a、b的左端是N极、小磁针c的右端是N极
B.小磁针a、c的左端是N极、小磁针b的右端是N极
C.小磁针b、c的左端是N极、小磁针a的右端是N极
D。小磁针a、c的右端是N极、小磁针b的左端是N极

6。当通以如图10所示方向的电流时，小磁针的S极将向纸外偏转，若改变电流方向，图中的小磁针转向为( )
图10
A.小磁针N极将向纸外偏转
B.小磁针S极将向纸外偏转
C。小磁针N极指向不变
D。小磁针N极可能向纸内偏转，也可能向纸外偏转

7。根据所给条件，利用图11中各螺线管的电流方向，判断所接电源的正负极。

8。据各小题的要求,绕制图12中的螺线管。

如图14所示，根据通电螺线管旁的小磁针的N、S极指向，
标出通电螺线管的N、S极和电源的正、负极。
