《数字电子技术》复习题
一、用公式法将下列逻辑函数化简为最简与或式。
1、 2、

3、根据下图逻辑电路图写出输入与输出的逻辑表达式，画出真值表并且分析图示电路的
逻辑功能。

解：
根据逻辑电路图写出逻辑表达式：

列出真值表：
由真值表可见这是一个同或门电路。即当输入A、
B、C相同时，输出Y等于1。而当输入A、B、
C不同时，输出Y等于0。

4、某工厂有三个车间和一个自备电站，站内有两台发电机X和Y。Y的发电能力是X的
两倍。如果一个车间开工，只起动X即可；如果两个车间同时开工，只起动Y即可；如果
三个车间同时开工，则X和Y都要起动。试设计一个控制发电机X、Y起动和停止的逻辑
电路。

自己思考，写出答案。

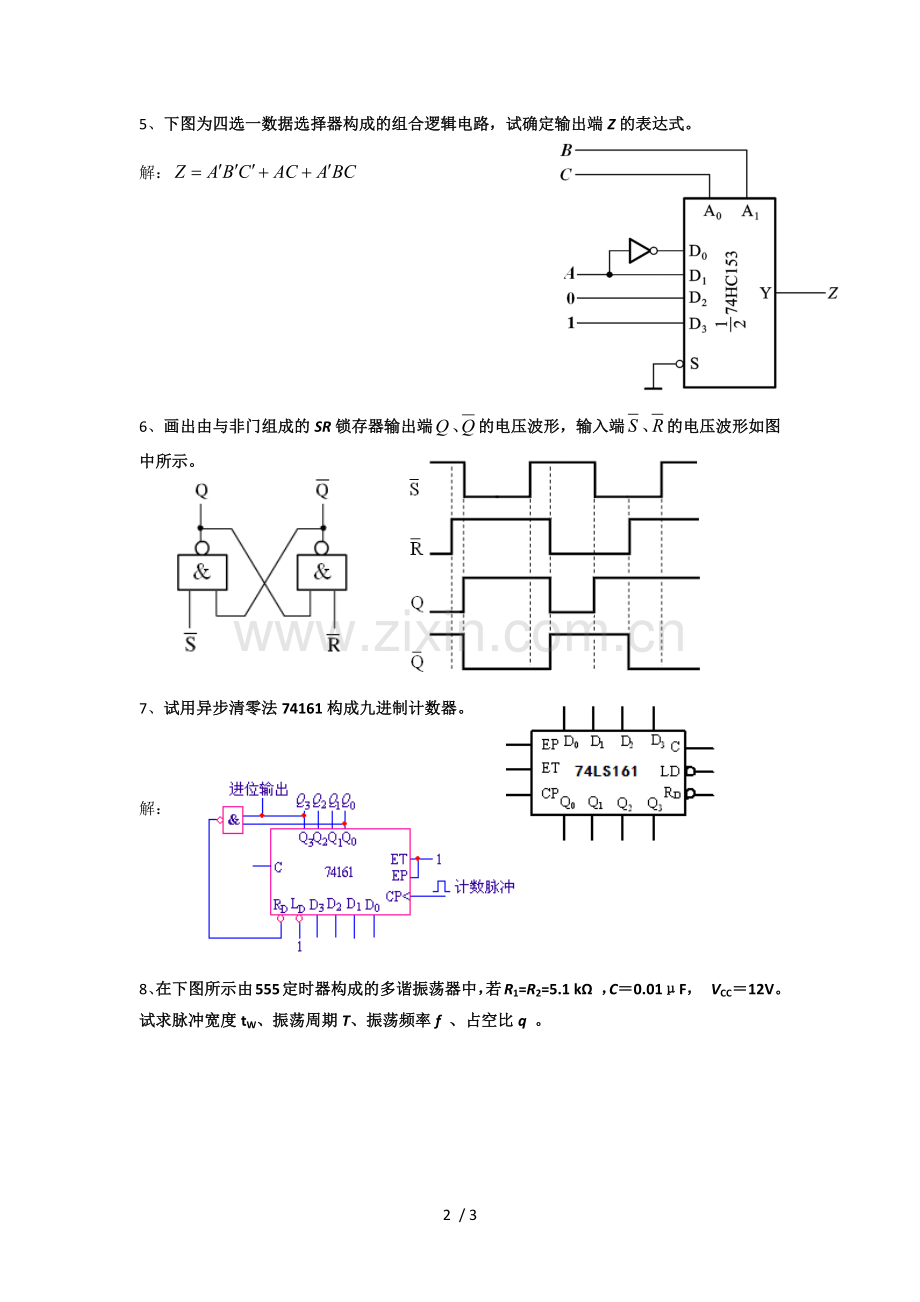

5、下图为四选一数据选择器构成的组合逻辑电路，试确定输出端Z的表达式。

解：

6、画出由与非门组成的SR锁存器输出端的电压波形，输入端的电压波形如图中所示。

7、试用异步清零法74161构成九进制计数器。

解：

8、在下图所示由555定时器构成的多谐振荡器中，若R1=R2=5.1 kΩ ，C＝0.01μF， VCC＝12V。试求脉冲宽度tW、振荡周期T、振荡频率f 、占空比q 。

解：

9、74系列TTL或非门组成如图电路。试求前级门GM能驱动多少个负载门？
门GM输出高电平VOH≥3.2V，低电平VOL≤0.4V，输出低电平时输出电流最
大值IOLmax=16 mA，输出高电平时输出电流最大值IOHmax= -0.4mA, 或非门的
电流IIL≤-1.6mA，IIH≤0.04mA。
解：在满足VOL≤0.4V的条件下，求得可驱动的负载门数目为

在满足VOH≥3.2V的条件下，求得可驱动的负载门数目为

因此GM最多能驱动5个同样的或非门。
