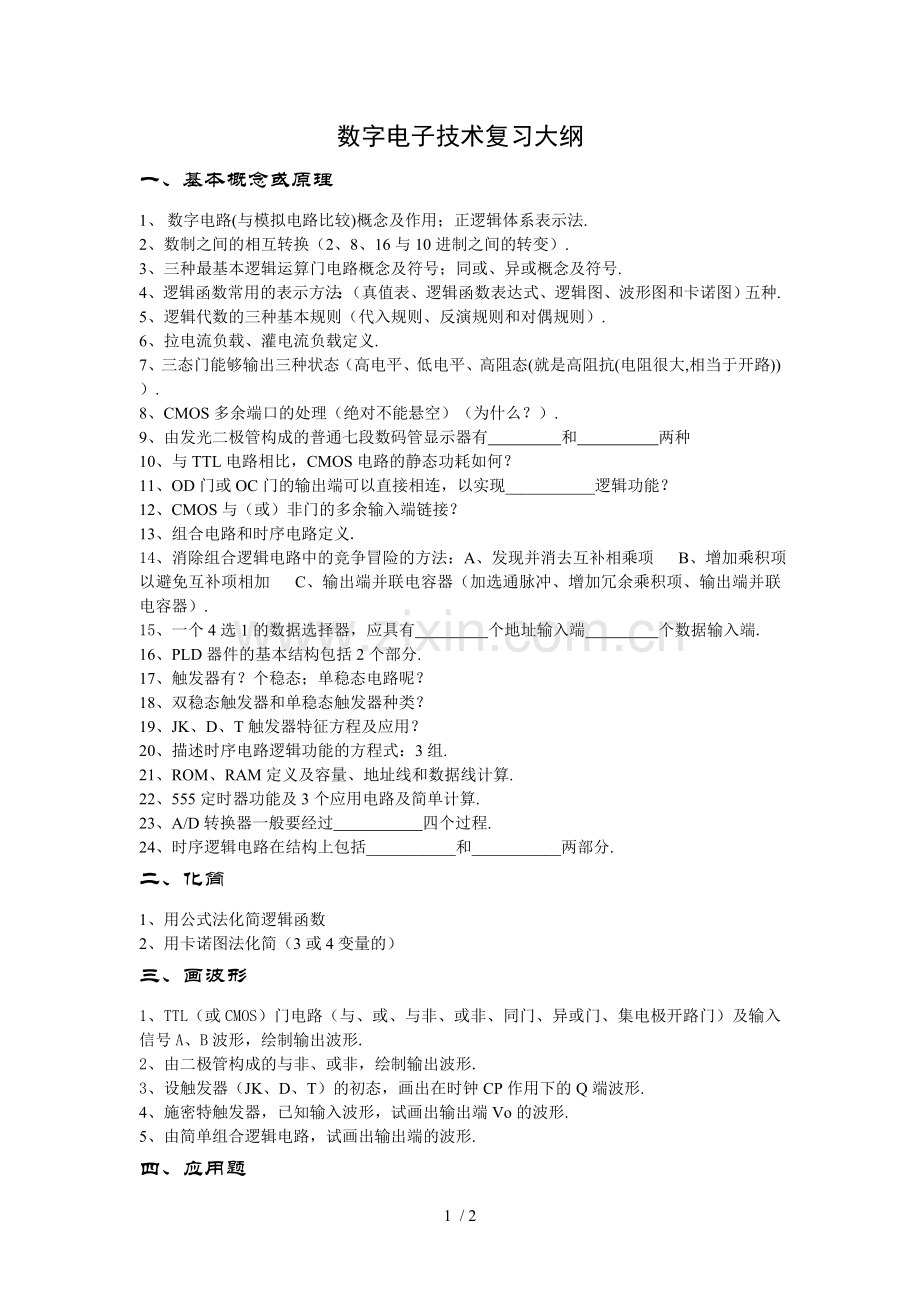

数字电子技术复习大纲
一、基本概念或原理
1、 数字电路(与模拟电路比较)概念及作用；正逻辑体系表示法.
2、数制之间的相互转换（2、8、16与10进制之间的转变）.
3、三种最基本逻辑运算门电路概念及符号；同或、异或概念及符号.
4、逻辑函数常用的表示方法：（真值表、逻辑函数表达式、逻辑图、波形图和卡诺图）五种.
5、逻辑代数的三种基本规则（代入规则、反演规则和对偶规则）.
6、拉电流负载、灌电流负载定义.
7、三态门能够输出三种状态（高电平、低电平、高阻态(就是高阻抗(电阻很大,相当于开路))
）.
8、CMOS多余端口的处理（绝对不能悬空）（为什么？）.
9、由发光二极管构成的普通七段数码管显示器有 和 两种
10、与TTL电路相比，CMOS电路的静态功耗如何？
11、OD门或OC门的输出端可以直接相连，以实现___________逻辑功能？
12、CMOS与（或）非门的多余输入端链接？
13、组合电路和时序电路定义.
14、消除组合逻辑电路中的竞争冒险的方法：A、发现并消去互补相乘项 B、增加乘积项以避免互补项相加 C、输出端并联电容器（加选通脉冲、增加冗余乘积项、输出端并联电容器）.
15、一个4选1的数据选择器，应具有 个地址输入端 个数据输入端.
16、PLD器件的基本结构包括2个部分.
17、触发器有？个稳态；单稳态电路呢？
18、双稳态触发器和单稳态触发器种类？
19、JK、D、T触发器特征方程及应用？
20、描述时序电路逻辑功能的方程式：3组.
21、ROM、RAM定义及容量、地址线和数据线计算.
22、555定时器功能及3个应用电路及简单计算.
23、A/D转换器一般要经过 四个过程.
24、时序逻辑电路在结构上包括___________和___________两部分.
二、化简
1、用公式法化简逻辑函数
2、用卡诺图法化简（3或4变量的）
三、画波形
1、TTL（或CMOS）门电路（与、或、与非、或非、同门、异或门、集电极开路门）及输入信号A、B波形，绘制输出波形.
2、由二极管构成的与非、或非，绘制输出波形.
3、设触发器（JK、D、T）的初态，画出在时钟CP作用下的Q端波形.
4、施密特触发器，已知输入波形，试画出输出端Vo的波形.
5、由简单组合逻辑电路，试画出输出端的波形.
四、应用题
1、简单的组合逻辑电路的设计.
2、使用74LS138、74LS151设计简单组合逻辑电路.
3、使用74LS161实现计数器.
4、使用74LS192实现计数器.
5、组合逻辑电路和实现逻辑电路的简单分析.
6、555定时器3个方面（施密特触发器（波形整形）、单稳态触发器（定时器）和多谐振荡器（产生振荡信号））的应用.
7、已知简单时序电路，写出它的驱动方程、状态方程、输出方程，画出状态表和状态图.
8、A/D或D/A转换电路原理分析.
补充（555定时器综合应用）
1、如图是由两个555定时器组成的触摸报警器电路.试分析电路工作原理；求触发一次报警的时间和扬声器发出声音的频率.

2、下图为简易门铃电路，设电路中元器件参数合适，S为门铃按钮，当按钮按一下放开后，门铃可响一段时间.如果欲调高铃声的音调，应如何调节？并说明理由；欲延长门铃响的时间，又如何调节？并说明理由.
