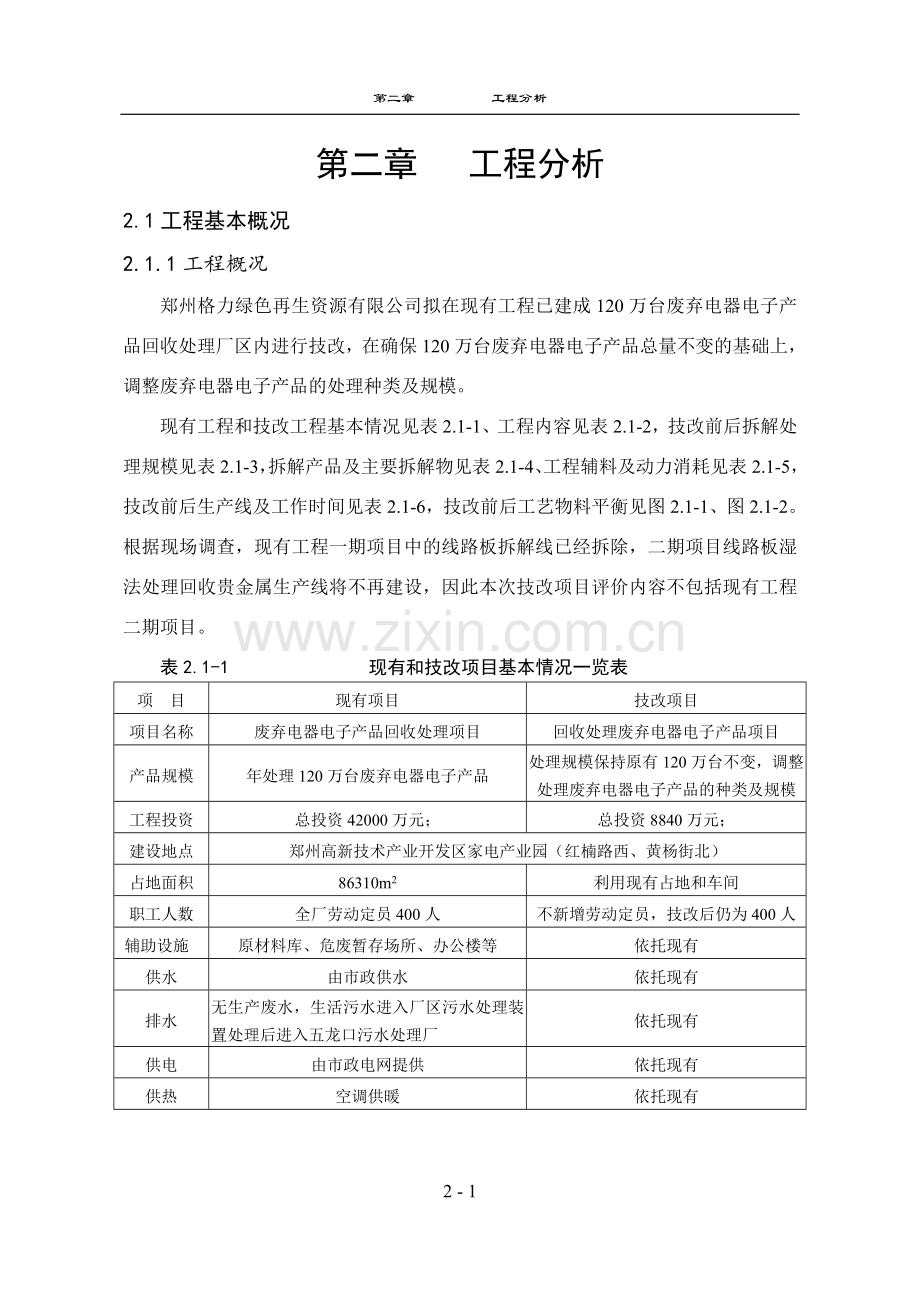

第二章 工程分析
第二章 工程分析
2.1工程基本概况
2.1.1工程概况
郑州格力绿色再生资源有限公司拟在现有工程已建成120万台废弃电器电子产品回收处理厂区内进行技改，在确保120万台废弃电器电子产品总量不变的基础上，调整废弃电器电子产品的处理种类及规模。
现有工程和技改工程基本情况见表2.1-1、工程内容见表2.1-2，技改前后拆解处理规模见表2.1-3，拆解产品及主要拆解物见表2.1-4、工程辅料及动力消耗见表2.1-5，技改前后生产线及工作时间见表2.1-6，技改前后工艺物料平衡见图2.1-1、图2.1-2。根据现场调查，现有工程一期项目中的线路板拆解线已经拆除，二期项目线路板湿法处理回收贵金属生产线将不再建设，因此本次技改项目评价内容不包括现有工程二期项目。
表2.1-1 现有和技改项目基本情况一览表
项 目
现有项目
技改项目
项目名称
废弃电器电子产品回收处理项目
回收处理废弃电器电子产品项目
产品规模
年处理120万台废弃电器电子产品
处理规模保持原有120万台不变，调整处理废弃电器电子产品的种类及规模
工程投资
总投资42000万元；
总投资8840万元；
建设地点
郑州高新技术产业开发区家电产业园（红楠路西、黄杨街北）
占地面积
86310m2
利用现有占地和车间
职工人数
全厂劳动定员400人
不新增劳动定员，技改后仍为400人
辅助设施
原材料库、危废暂存场所、办公楼等
依托现有
供水
由市政供水
依托现有
排水
无生产废水，生活污水进入厂区污水处理装置处理后进入五龙口污水处理厂
依托现有
供电
由市政电网提供
依托现有
供热
空调供暖
依托现有

2 - 42

表2.1-2 技改前后工程内容一览表
废电器
改造前
改造后
处理规模
生产线情况
环保设施
处理规模
生产线情况
环保设施
电视
80万
A、B两条生产线
拆解线集尘、袋式除尘
共用1个排气筒
3万
A线拆除，保留B线，同时还可拆解空调
拆解线集尘设施经袋式除尘器除尘后经15m排气筒排放；切割机设集尘设施，经袋式除尘器除尘后经15m排气筒排放
电脑
14万
2万
CRT切割
6台切割机
三台切割机配套一个袋式除尘，共用1个排气筒
CRT切割
4台切割机
冰箱
1万
共用一台拆解处理线
破碎粉尘及旋流器粉尘收尘装置、袋式除尘，共用一个排气筒
15万
利用原拆解处理线，
破碎粉尘及旋流器粉尘经现有收尘装置、袋式除尘器除尘后，与破碎线粉尘共用一个排气筒
空调
1万
10万
进入电视电脑拆解线B线
同改造后的拆解线B线，配套2套冷媒回收装置，一备一用
洗衣机
24万
一条拆解线，生产线32米，6个工位（可双边
操作）
拆解线没有集尘、除尘设备
50万
生产线延长至45m，增加至10个工位（可双边操作）
利用原电视机A线的的收尘装置及除尘设备，安装在此，设一个排气筒
塑料
/
一条拆解线
破碎废气除尘装置
/
增加一台破碎机
拆除原有除尘系统，与现有破碎系统共用一套除尘系统，原线路板拆解线除尘装置安装在此，
线路板处理
/
一条拆解线、破碎生产线，含4个锡锅。
锡锅废气经收集，净化后一个排气筒排放；线路板元器件自动拆解及破碎粉尘废气经袋式除尘后与冰箱拆解线一起经一个排气筒排放
/
该拆解线已拆除
/
湿法回收贵金属处理
/
原环评二期建设项目（没有建设）
原环评二期建设项目（没有建设）

不再建设
/
液晶
电视
/
/
/
17万
一条拆解线10个工作台，双工位，一条滚筒线，2条成品输送皮带线
拆解线拆解工位含尘废气经集气罩收集至袋式除尘器，经除尘后经一根排气筒排放，工作台底部设置活性炭吸附装置
液晶
电脑
/
/
/
23万
一条拆解线10个工作台，双工位，一条滚筒线，2条成品输送皮带线

本次技改项目依托现有工程及环保设施的可行性分析：
本次技改项目处理规模及生产线变化情况见表2.1-3；表2.1-6；表2.1-7，
（1）电视机电脑拆解线：
本次技改后电视机处理规模由现有80万台减少至3万台、电脑由14万台减少至2万台；空调由1万台增加至10万台，总拆解量由95万台减少为15万台，技改后拆除A线保留B拆解线，技改前后单条线的工作时间和员工数量均保持不变；现有工程空调在冰箱拆解线进行拆解，技改后在电视机电脑拆解线增加两套制冷剂回收装置，即可完成空调的拆解，因此现有工程电视机电脑拆解线工程经技改后可以满足生产需求；由于拆解规模的大幅度减小，粉尘产生量亦随之减少，现有工程收尘设施和除尘装置可以满足达标排放的要求。
（2）洗衣机拆解线：
本次技改后洗衣机拆解规模由24万台增加至50万台，工作时间保持4800h不变，但是洗衣机拆解线工位由6个增加为10个，拆解线由32m延长至45m,同时员工由8人增加至20人，可以满足技改后的拆解规模要求； 技改前洗衣机拆解线无粉尘处理措施，技改后将电视机电脑A拆解线（以下简称A线）的收尘和除尘装置安装至洗衣机拆解线，A线拆解工位为16个，CRT切割袋式除尘风量为13500m3/h，而洗衣机拆解线工位技改后仅为10个，且产尘点主要为拆解工位拆解粉尘，因此所拆除的A线的收尘和除尘装置可以满足洗衣机拆解线达标排放要求
（3）冰箱拆解线
本次技改后冰箱拆解线仅拆解冰箱，不再进行空调的拆解，冰箱拆解规模由1万台增加至15万台，由单班制改为双班制，每班员工由11人增加至22人工作时间由300h增加至4800h，因此通过增加员工人数和工作时间后，现有工程设施及环保设施均可以满足生产要求和达标排放。
（4）塑料破碎线
本次技改后，塑料处理量由7467t/a增加至9516.8t/a,由单班制改为双班制，工作时间由2400h增加至4800h，技改后增加1台破碎设备，因此通过增加工作时间和员工即可满足拆解规模要求；另外技改后塑料破碎线除尘利用现有已拆除的线路板拆解线的除尘装置，现有线路板排风量为23600m3/h，而技改后塑料破碎线风量为10100m3/h即可满足需求，所以技改后拆解线工程设备设施和环保设施可以依托现有工程。
表2.1-3 技改前后拆解处理规模一览表
序号
名 称
平均重量（kg/台）
技改前
技改后
处理规模
（万台）
重量（t）
处理规模
（万台）
重量（t）
1
废旧电视机
24.5
80
19600
3
735
2
废旧冰箱
50
1
500
15
7500
3
废旧空调
35
1
350
10
3500
4
废旧洗衣机
24.5
24
5880
50
12250
5
废旧电脑
19
14
2660
2
380
6
液晶电视
9.5
/
/
17
1615
7
液晶电脑
9.8
/
/
23
2254
8
合计
/
120
28990
120
28234

表2.1-4 技改前后拆解产品及主要拆解物一览表 单位：t
序号
产品名称
技改前
技改后
去向
1
金属类
铁
4418
10982.4
外售
铜
1502
2447.5
铝
587.5
1491.9
2
塑料类
7467
9516.8
3
聚氨酯泡沫类
87
1305
4
背光源组件
/
315.1
5
电源
144
257.8
6
电容
77.3
211.8
7
其他杂料
106
103
8
玻璃类
屏玻璃
9156
926.0
锥玻璃
4227
198.3
分类收集，按照《危险废物贮存污染控制标准》（GB18597-2001）有关规定收集、贮存后送相关资质企业处理
9
废电子元器件及废料
1.97
7.3
10
线路板
1191.3
385.3
11
氟利昂、机油
7
72.5
12
荧光粉
18
0.89
13
汞灯管
/
11.4

图2.1-1 技改前全厂物料平衡图

图2.1-2 技改后全厂物料平衡图

表2.1-5 技改前后动力消耗一览表
序号
名 称
单位
技改前
技改后
1
水
吨
18000
18000
2
电
万kW.h
950
730
表2.1-6 技改前后生产线及工作时间一览表
处理
产品
技改前
技改后
处理量
万台
生产线情况
工作时间
h
处理量
万台
生产线情况
工作时间

电视机
80
① 拆解线A、
B两条线
② CRT切割
机6台
两条线，每条线均为两班制，每班22人，年工作300天，4800h
3
①保留一条拆解线（B线，多功能拆解线）
②CRT切割4台
减少为一条线，两班制，每班22人，年工作300天，4800h
电脑
14
2
洗衣机
24
1条拆解线
两班制，每班8人，年工作300天，4800h
50
1条拆解线
两班制，每班20人，年工作300天，4800h
空调
1
1条
拆解线

单班制，每班11人年工作300h
10
进入电视机、电脑B拆解线
同电视机、电脑B拆解线工作时间
电冰箱
1
15
拆解线1条（仅拆解冰箱）
双班制，每班22人，年工作300天，4800h
线路板
/
1条拆解线
/
/
技改后的线路板全部委外处理
塑料
破碎
/
1条
处理线
单班制，每班11人年工作300d, 2400h

1条处理线
双班制，每班11人，年工作300d, 4800h
液晶
电视
/
/
/
17
2条相同的拆解线

每条线均为单班制，每班24人，年工作300天，2400h
液晶
电脑
/
/
/
23
2.1.2 工程主要设备和设施
技改前后主要设备设施见表2.1-7。

表2.1-7 技改前后拆解处理车间主要设备设施一览表
序号
名称
技改前
技改后
主要部件
规格
数量
电压/功率
/
1
电视
电脑
拆解
线A
16工位拆解工作台每个工位配集气罩
、滚筒传送
29000×3600×2200
1
380V/8KW
拆除
CRT切割防爆带
1220×1520×1750
1
380V/3.2KW
万向工作台
1000×800×850
1
/
CRT自动切割、荧光粉收集
2000×1800×1750
含收尘器、荧光粉收集机各3台
3
220V/7KW
电视
电脑
拆解
线B
8工位拆解工作台每个工位配集气罩
、滚筒传送
29000×3600×2200
1
380V/8KW
不变
增加2套冷媒回收装置（一备一用），空调进入此线拆解
CRT切割防爆带
1220×1520×1750
1
380V/3.2KW
不变
万向工作台
1000×800×850
1
/
不变
CRT自动切割、荧光粉收集
2000×1800×1750
含收尘器、荧光粉收集机各3台
3
220V/7KW
2000×1800×1750
含收尘器、荧光粉收
集机各4台，
2
线路
板拆
解线
8工位线路板拆接线
15000×34000×2400
配锡锅8个
478×385×130
1
220V/12.75KW
线路板全部委外处理，
线路板拆解线设备拆除

元器件自动拆解设备（皮带输送线、压料装置、切割装置、除尘系统、圆筒式分离设备）
5300×2600×2050
含脉冲收尘器1台
1
380V/12KW
废印制线路板基板粉碎分离设备（双轴线路板破碎机、线路板磨粉机、气流分级机、静电分离机、除尘系统、尾气处理装置）
18000×6000×5500
1
380V/140KW
3
冰箱
空调
拆解
线
电动四轴破碎机
RS100-4-s (德国原装进口 UNTHA)
1
380V/100KW
不变
磁力选别机
2300×800×780
1
380V/3.25KW
涡电流分选机
NES 50 140 E5009 (德国原装进口 STEINERT)
1
380V/3.2KW、
380V/4KW
（电机2个)
非金属研磨机
/
1
380V/37KW
非金属比重分选机
/
1
380V/3.25KW和
11.25KW（电机2个)
变频可调
粉尘集尘装置
旋风式
1
380V/26.25KW
PUR二次粉碎机
/
1
380V/37.5KW
PUR挤压机PUR细粉袋式集尘装置、PUR挤压吸引鼓风机、垂直输送螺杆、水平输送螺杆、加压马达、润滑系统、冷水机、贮存桶下料分量器、贮存桶搅拌马达、CP排出分量器、CP排出螺杆、PUR挤压片输送皮带线等组成
/
1
380V/18.75KW
制冷剂回收处理系统
/
2
一用一备
4
洗衣机拆解线
6工位，可旋转工作台，可双边操作；前后拆解线、
21440×1320×2200
1

380V/4.8KW
10工位，其他不变
将A线收尘装置及CRT除尘器安装至此
皮带输送线
3200×1200
1
380V/4.8KW
由3200mm增加
至4500mm
5
塑料破
碎线
皮带输送机、一级破碎机、除铁器
8500×2500×3000
1
380V/35KW
增加一台破碎机，将线路板拆解线除尘器安装至此
6
液晶电视、电脑拆解线1
10个工作台，双工位
1200×1800×800
1
/
新增
原材料输送滚筒线
L20000×W1000×H750-800mm
1
380V/6KW
成品输送皮带线1
L18000×W1200 mm ；高度1200mm
1
380V/9KW
成品输送皮带线2
L18000×W1200 mm ；高度750-800mm
1
380V/9KW
7
液晶电视、电脑拆解线2
10个工作台，双工位
1200×1800×800
1
/
原材料输送滚筒线
L20000×W1000×H750-800mm
1
380V/6KW
成品输送皮带线1
L18000×W1200 mm ；高度1200mm
1
380V/9KW
成品输送皮带线2
L18000×W1200 mm ；高度750-800mm
1
380V/9KW

2.1.3 技改前后供排水和水平衡情况
本项目技改前后拆解工艺均不用水，仅有员工生活用水。但是废旧洗衣机中有约2%其平衡环内含有少量平衡盐水（盐水量为0.6kg/台，主要成分为NaCl，浓度为17%），技改前盐水产生量约0.0096 t/d，技改后盐水产生量为0.02 t/d，经收集的平衡环盐水通过自来水稀释后排入市政管网，最后进入五龙口污水处理厂。根据《废弃电器电子产品规范拆解处理作业及生产管理指南》（2015 年）可知，本项目洗衣机平衡水处理符合稀释后达标排放要求。
本次技改前后职工人数均为400人，由此产生的生活污水量为48m3/d，并且经过现有生活污水处理装置处理后，主要污染物浓度为COD108.3mg/l、BOD25.5mg/l、SS19.7mg/l、氨氮20.5mg/l，可以满足《污水综合排放标准》（GB16297-1996）表4二级标准及五龙口污水处理厂进水指标。现有工程水平衡图见图2.1-3。

图2.1-3 现有工程水平衡图（技改前后不变） 单位：m3/d
本次技改项目用水水源为市政水，能满足生活用水水质和水量的要求。
2.1.4 现有工程环保执行情况
现有工程环保手续执行情况见表2.1-8。
表2.1-8 现有工程环保手续执行情况
项目名称
环评审批文
审批时间
验收批文
验收批复时间
废弃电器电子产品回收处理项目环评
郑环审[2011]78
2011年5月
27日
郑环固验
【2012】6号
2012年6月通过郑州市环保局阶段性验收
废弃电器电子产品回收处理项目变更
郑州市环保局批复函
2014年1月
26日
/
/
*项目变更内容主要包括：①在处理规模120万台/年不变的情况下，调整不同拆解线工作时间，减少电视机、电脑处理量，增加冰箱、空调、洗衣机处理量，新增液晶电视和液晶电脑处理线②现有工程二期湿法贵金属回收项目不再建设。
2.2 现有工程产污环节及污染物排放情况
2.2.1生产工艺及产污环节分析
2.2.1.1电视机、电脑和显示器拆解
现有工程不包含对液晶电视机和笔记本电脑的处理。
（1）工艺简述
废CRT电视机、电脑主机和电脑显示器共用两条拆解生产线。生产线主要由滚筒输送机、滚珠工作台和工作托板回送装置组成，其中设备主要包括CRT切割防爆带除胶一体机、CRT屏锥切割机、荧光粉回收机等组成。
①电视机、显示器拆解工艺
CRT电视机和显示器一般由加固带、荫罩板、荧光粉物质、CRT面板玻璃、CRT
锥体玻璃、电子枪、偏转线圈、机壳、印刷线路板等主要部件组成。其结构图见图2.2-1。

图2.2-1 CRT电视机及显示器结构示意图
根据CRT电视机和显示器的结构组成，CRT电视机和显示器的材料可以拆分为三大部分，即机壳类、线路板类以及其他类。其中机壳类一般由塑料和贱金属两种材料构成，拆解后送至塑料破碎线处理，金属集中贮存；线路板是CRT中元器件使用最多的部分，其包含有电阻、电感、电容器、集成电路、散热片、半导体管以及线路板支架等，拆解时按照元器件不同种类分别回收；其他零部件主要包括显像管、高频头、扬声器等，由于组成材料多而特殊，在回收时需特别注意防止破碎污染。整个拆解流程是通过传送带将各个工序进行连接，废旧电视机及显示器整机通过传送带进入第一道工序，进行人工分离塑料外壳、印刷线路板、CRT管等易拆解部件，拆解下来的产品放入不同容器进行收集，然后进行人工清理CRT表面的灰尘等附着物，经CRT切割防爆带除胶一体机去除电子枪、防爆带和除胶，去除包在荧光屏和玻壳接口处的加固带，然后通过传送带传送到CRT自动切割机，显像管按照规范的位置切割，分离屏玻璃与锥玻璃，至此，分离完成。屏玻璃上荧光粉经收集储存后委外处理，不再有玻璃破碎、清洗、分拣（检验剔除含铅玻璃）过程。处理流程及产污环节见图2.2-2。

图2.2-2 电视机、电脑拆解工艺及产污环节
②废电脑主机拆解工艺
废旧电脑主机主要包括机箱壳、电源、主板、硬盘、内存、显卡等；经过拆解可大体分为三类，金属外壳（主机机箱，硬盘壳等）、有价部件（电容、电阻、集成
电路等）、废弃线路板（废主板、显卡、声卡、网卡、内存条等）如图2.2-3。
拆解后的半成品经过筛选分类，有价部件直接出售，废线路板委外处理。拆解工艺见图2.2-4。

图2.2-3 电脑主机分解产品构成图

图2.2-4 电脑主机处理工艺
（2）产污环节分析
该工段产污环节见表2.2-1。
表2.2-1 电视机、电脑和显示器处理线产污环节
污染物
污染源名称
主要污染物
处理方式
废气
拆解岗位
含尘废气
粉尘
A、B两条线拆解岗位粉尘分别经集气罩收集后，经袋式除尘器除尘后进入一根15m排气筒排放。
CRT切割
含尘废气
粉尘
A、B两条线CRT切割粉尘，经收集后进入各自的袋式除尘器处理后，经管道汇合进入一根15排气筒。
固废
荧光粉回收
荧光粉
置于危废临时储存车间送相关资质单位处置
锥玻璃
含铅
2.2.1.2 废洗衣机拆解线
现有工程洗衣机拆解线无配套的除尘设施。
目前市场上流行的洗衣机大体可分为三类，普通型洗衣机、半自动型洗衣机、全自动型洗衣机，目前报废的洗衣机以普通洗衣机最多，如图3.2-5为波轮式双筒洗衣机的结构示意图。

图2.2-5 洗衣机结构图
洗衣机可以拆分为三大部分，即箱体类、传动机械和固定机构类、其他零部件类。其中箱体类一般由塑料和金属两种材料构成；传动机械和固定机构类的材料一般有塑料、橡胶、金属组成；其他零部件都含有特殊材料，如洗涤电机、脱水电机、波轮轴、定时器以及各种开关等，这些部件均含有特殊材料，如铜、电子废料等，需要分类处理。
废旧洗衣机拆解处理工艺见图2.2-6。

图2.2-6 废旧洗衣机处理工艺及产污环节
表2.2-2 废旧洗衣机处理线产污环节
污染物
污染源名称
主要污染物
处理方式
废气
拆解岗位含尘废气
粉尘
无组织排放
固废
线路板
/
置于危废临时储存车间送相关资质单位处置
2.2.1.3 冰箱、空调拆解线
（1）空调拆解
①废空调组成
空调主要由几大部分组成，即箱体（主要是箱壳、底盘和面板）、制冷系统（压缩机、毛细管、蒸发器、冷凝器）、通风系统（轴流风机、离心风机、电动机、风道及过滤网等）、电控系统（温控器、启动器、过载保护等），空调结构图见图3.2-7。
空调拆解一般包括室外机拆解和室内机拆解。废旧空调拆解处理工艺见图3.2-8。
②室外机拆解
将室外机置于空调前拆解操作台上，拆开机盖后，由制冷剂回收机抽取压缩制冷剂，贮存于专用钢瓶内。然后拆除制冷剂循环管、压缩机、连接线、风扇；制冷剂循环管多为铜管，作废铜外售，压缩机作为废铁外售，连接线外售，风扇作为废塑料外售。
该过程有废矿物油及废制冷剂产生；电线经人工剥皮后产生含多溴联苯的废塑料；拆解过程产生噪声。

图2.2-7 空调结构图

图2.2-8 废旧空调处理工艺及产污环节

③室内机拆解
将室内机置于空调前拆解线上，人工拆除进风口及出风口的塑料格栅、过滤网、风扇、电机后，分别作为废塑料、废铁、废铜出售；壳体送空调破碎拆解线。此外对少量含有控制线路板的空调，线路板经厂区暂存后委外处理。
（2）冰箱拆解
冰箱主要组成有钢板外壳、聚氨酯保温层、铜或铁制加热棒、压缩机、电机、电扇、蒸发器、冷凝器以及电控系统，如图3.2-9所示。

图2.2-9 冰箱结构图
a、 前拆解工艺
①在工作台上由人工拆解冰箱门、封条、玻璃隔板、塑料框等部件，除冰箱门送后续破碎工序外，其他部件分别作为废玻璃、废塑料等打包出售。
②拆除部件后的冰箱主体经输送带送至制冷剂回收工序，采用制冷剂回收机负压抽取压缩机中制冷剂及润滑油，同时在制冷剂回收机中完成制冷剂与润滑油的分离，制冷剂压入专用钢瓶回收，润滑油放入专用容器贮存。回收的制冷剂主要有无氟制冷剂和有氟制冷剂，其中无氟制冷剂为R600，按照《废弃电器电子产品规范拆解处理作业及生产管理指南》（2015年版）要求，在厂内指定地点的摄像头下，直接排放；有机制冷剂主要为R12、R22、R134A、R152，抽入冷媒储罐。
③抽出制冷剂后的压缩机及散热器一并作废铁出售。冰箱外壳送后续生产线处理。
b、 后拆解工艺
冰箱壳体经通过提升机提至粉碎机进料口，一级破碎采用双轴破碎机将冰箱壳体等破碎成大块，二级破碎采用专用锤式破碎机用于破碎金属部件中聚胺脂发泡材料。破碎料通过振动输送机到电磁分选机将破碎料中钢铁去除。为使聚氨脂发泡材料内氟利昂气体从发泡材料中排出，采用单轴破碎机三级破碎进一步破碎，破碎过程中发泡剂（气态氟利昂或环戊烷）采用低温冷凝的方式进行回收。破碎料三级破碎后，再经过涡流分选机将金属和非金属分开。金属粉再通过旋流器分选精细物料，分出铜和铝。聚氨酯发泡材料的细粉经过压块机压制成块。工艺流程见图2.2-10。

图2.2-10 废旧冰箱处理工艺及产污环节
（2）产污环节分析
该工段产污环节见表2.2-3。

表2.2-3 废旧冰箱处理线产污环节
污染物
污染源名称
主要污染物
处理方式
废气
壳体破碎废气
粉尘
分别经袋式除尘器除尘后经一根15m排气筒排放
旋流器废气
粉尘
固废（包括废旧空调线）
人工拆解及破碎
氟利昂、机油
配套冷媒回收装置，氟利昂厂内暂存后送相关资质单位处置
2.2.1.4 线路板破碎分选线（已经拆除）
（1）工艺简述
经各个拆解线分离出来的线路板送入线路板破碎分选处理线，首先将带零部件的印制线路板采用人工将线路板放置于线路板拆解线锡锅中，开启电源将锡锅电加热至238℃，在此温度下焊铅锡开始变软至熔化，采用手工磕除较大的电器元件，然后将线路板置于线路板元器件自动拆解机将较小的元器件（电阻、二极管、三极管、电容器等）从线路板上切掉。拆解元器件后的线路板经输送带送至密闭破碎、分离系统，先后经冲击破碎、磁选，将含铁颗粒分离出来。而后废料经静电分选工艺，将其铜、铝、混合塑料等粉粒分离开来，回收非铁金属（主要为铜）和非金属。风力输送分离了铁和铜的树脂粉被旋风收料器收集，尾气经袋式除尘器进一步处理后经过冰箱排气筒排放。工艺流程见图2.2-11。
（2）产污环节分析
该工段产污环节见表2.2-4。
表2.2-4 废线路板破碎处理线产污环节
污染物
污染源名称
主要污染物
处理方式
废气
锡锅废气
铅及化合物、锡及化合物
碱液喷淋洗涤+静电除油+UV光解净化
经处理后通过一根15m的排气筒排放
粉尘
元器件自动拆解废气
粉尘
旋风分离+袋式除尘器
经处理后与冰箱拆解线共用一根15m排气筒排放
线路板破碎废气
粉尘

图2.2-11 废线路板破碎分选工艺及产污环节
2.2.1.5 塑料破碎线
（1）工艺简述
各拆解线拆解下来的塑料进入塑料破碎线进行破碎后，送入塑料成品料仓，可外售作为再生原料。工艺装置简单，工艺流程如图2.2-12所示。

图2.2-12 塑料破碎工艺及产污环节图
（2）产污环节分析
该工段产污环节见表2.2-5。
表2.2-5 塑料破碎线产污环节
污染物
污染源名称
主要污染物
处理方式
废气
破碎废气
粉尘
装置隔离，破碎粉尘经脉冲袋式除尘器处理后经一根15m排气筒排放。
2.2.2现有工程污染防治措施及污染物排放情况
2.2.2.1 现有工程污染防治措施
表2.2-6 现有工程废气、废水污染防治措施一览表
污染源
污染物
处理措施
排放情况
废
气
电视机电脑拆解线A首拆解废气
粉尘
袋式除尘器
经1根15m排气筒排放
电视机电脑拆解线B首拆解废气
电视机电脑拆解线A线切割废气
粉尘
袋式除尘器
经1根15m排气筒排放
电视机电脑拆解线B线切割废气
袋式除尘器
冰箱、空调拆解线破碎废气
粉尘
袋式除尘器
经1根15m排气筒排放
冰箱、空调拆解线旋流器废气
袋式除尘器
线路板元件自动拆解废气
粉尘
袋式除尘器
线路板破碎废气
线路板锡锅废气
粉尘、铅及其化合物、锡及其化合物
碱液喷淋洗涤塔+静电除油+UV光解净化
经1根15m排气筒排放
塑料破碎线
粉尘
袋式除尘器
经1根15m排气筒排放
洗衣机拆解线
粉尘
无处理措施
无组织排放
废
水
生活污水
pH、BOD5、SS、COD、氨氮
格栅+调节池+AO+沉淀+消毒
处理后进入五龙口污水处理厂
噪
声
破碎机、切割设备、空压机
等效声级
减震、消声、厂房隔音
/
2.2.2.2 现有工程污染物排放情况
郑州格力绿色再生资源有限公司委托河南广电计量检测有限公司于2016年4月7日～9日对现有工程进行环保常规监测，监测方法见表3.2-7，监测内容包括点源废气排放、厂界无组织废气排放、生活污水排放和厂界噪声，另外塑料破碎线废气监测利用现有工程2016年8月和9月的常规检测监测数据，监测结果见表2.2-8、表2.2-9、表2.2-10。
表2.2-7 监测分析方法及使用仪器一览表
监测项目
监测方法
使用仪器
检出限
粉尘
固定污染源中颗粒物测定与气态污染物采样方法GB/T16157-1996
3012H青岛崂应烟尘烟气测试仪
/
颗粒物
环境空气总悬浮物的测定重量法GB/T15432-1995
青岛崂应2050型采样器
0.001mg/m3
铅及其化合物
火焰原子吸收分光光度发（B）、《空气和废气监测分析方法》国家环保总局2007年第四版增补版
原子吸收分光光度计
/
锡及其化合物
/
pH
《水质pH值的测定 玻璃电极法》（GB6920-1986）
pH计

氨氮
《水质氨氮的测定 纳氏分光光度法》HJ535-2009
多波长紫外可见分光光度计
0.025mg/L
悬浮物
《水和废水监测分析方法》国家环保总局2006年第四版增补版
电子天平
/
化学需氧量
《水质化学需氧量的测定 重铬酸钾法》GB/T11914-1989
/
10mg/L
生化需氧量
《水质五日生化需氧量的测定 稀释与接种法》HJ505-2009
/
0.5mg/L
厂界噪声
工业企业厂界噪声排放标准GB12348-2008
声级计
/

表2.2-8 现有工程废气排放监测情况一览表
污染源名称
污染物
排放标准
污染治理措施
周期
监测点位
测次
废气流量
排放浓度
mg/m3
排放速率
kg/h
处理效率
电视机电脑拆解线首拆解废气
颗粒物
120mg/m3
3.5kg/h
袋式除
尘器
Ⅰ周期
出口
1
34100
13.9
0.474
/
2
34600
9.85
0.341
3
33000
13.6
0.449
均值
33900
12.4
0.421
Ⅱ周期
1
33000
14.3
0.472
2
33000
13.5
0.446
3
34000
11.6
0.395
均值
33300
13.1
0.438
电视机电脑拆解A线CRT切割废气
颗粒物
120mg/m3
3.5kg/h
袋式除尘器
Ⅰ周期
进口
1
9460
283
2.68
75%
2
9440
216
2.04
3
9640
281
2.71
均值
9510
260
2.48
出口
1
13500
36.4
0.493
2
13500
50.2
0.678
3
13400
51.3
0.686
均值
13500
46.0
0.619
Ⅱ周期
进口
1
10100
257
2.60
72.5
2
9950
248
2.47
3
9960
270
2.69
均值
10000
134
2.59
出口
1
12900
48.2
0.622
2
13000
51.8
0.673
3
13000
63.7
0.848
均值
13000
54.6
0.710
电视机电脑拆解B线CRT切割废气
颗粒物
120mg/m3
3.5kg/h
袋式除尘器
Ⅰ周期
进口
1
11000
855
9.4
97.1%
2
10200
555
5.65
3
10200
703
7.16
均值
10500
704
7.40
出口
1
11800
10.8
0.127
2
11300
7.6
0.086
3
11200
38.8
0.435
均值
11400
19.1
0.216
Ⅱ周期
进口
1
11000
987
10.9
97.7%
2
10400
464
4.83
3
10200
429
4.36
均值
10600
627
6.7
出口
1
11100
12.0
0.133
2
11300
15.3
0.173
3
11600
13.1
0.152
均值
11300
13.5
0.153
冰箱拆解线破碎工序废气1#
颗粒物
120mg/m3
3.5kg/h
袋式除尘器
Ⅰ周期
出口
1
3900
7.21
0.028
/
2
3840
8.50
0.033
3
3610
7.33
0.026
均值
3780
7.68
0.029
Ⅱ周期
1
3450
8.03
0.028
2
3690
7.80
0.029
3
3420
7.15
0.024
均值
3520
7.66
0.027
冰箱拆解线旋流器废气2#
颗粒物
袋式除尘器
Ⅰ周期
进口
1
7250
641
4.65
95.2%
2
7400
291
2.15
3
7370
348
2.56
均值
7340
427
3.12
出口
1
8590
16.2
0.139
2
8290
20.9
0.173
3
7960
17.6
0.140
均值
8280
18.2
0.151
Ⅰ周期
进口
1
7550
111
0.838
95.3%
2
7170
911
6.53
3
7450
589
4.39
均值
7390
537
3.92
Ⅱ周期
出口
1
8220
20.5
0.169
2
8190
30.4
0.249
3
7590
16.7
0.133
均值
8120
29.2
0.184
废线路板处理线锡锅废气
颗粒物
120mg/m3
3.5kg/h
碱液喷淋洗涤塔+静电除油+UV光解净化
Ⅰ周期
出口
1
23800
13.3
0.316
/
2
23500
14.0
0.329
3
23500
16.0
0.376
均值
23600
14.4
0.339
Ⅱ周期
1
23900
8.5
0.203
2
23900
13.2
0.315
3
24000
11.5
0.276
均值
23900
11.1
0.265
铅及其化合物
0.7mg/m3
0.004kg/h
Ⅰ周期
进口
1
22200
6.09
0.135
98.2%
2
23000
4.75
0.109
3
22500
6.74
0.152
均值
22600
5.86
0.132
出口
1
23800
0.097
0.002
