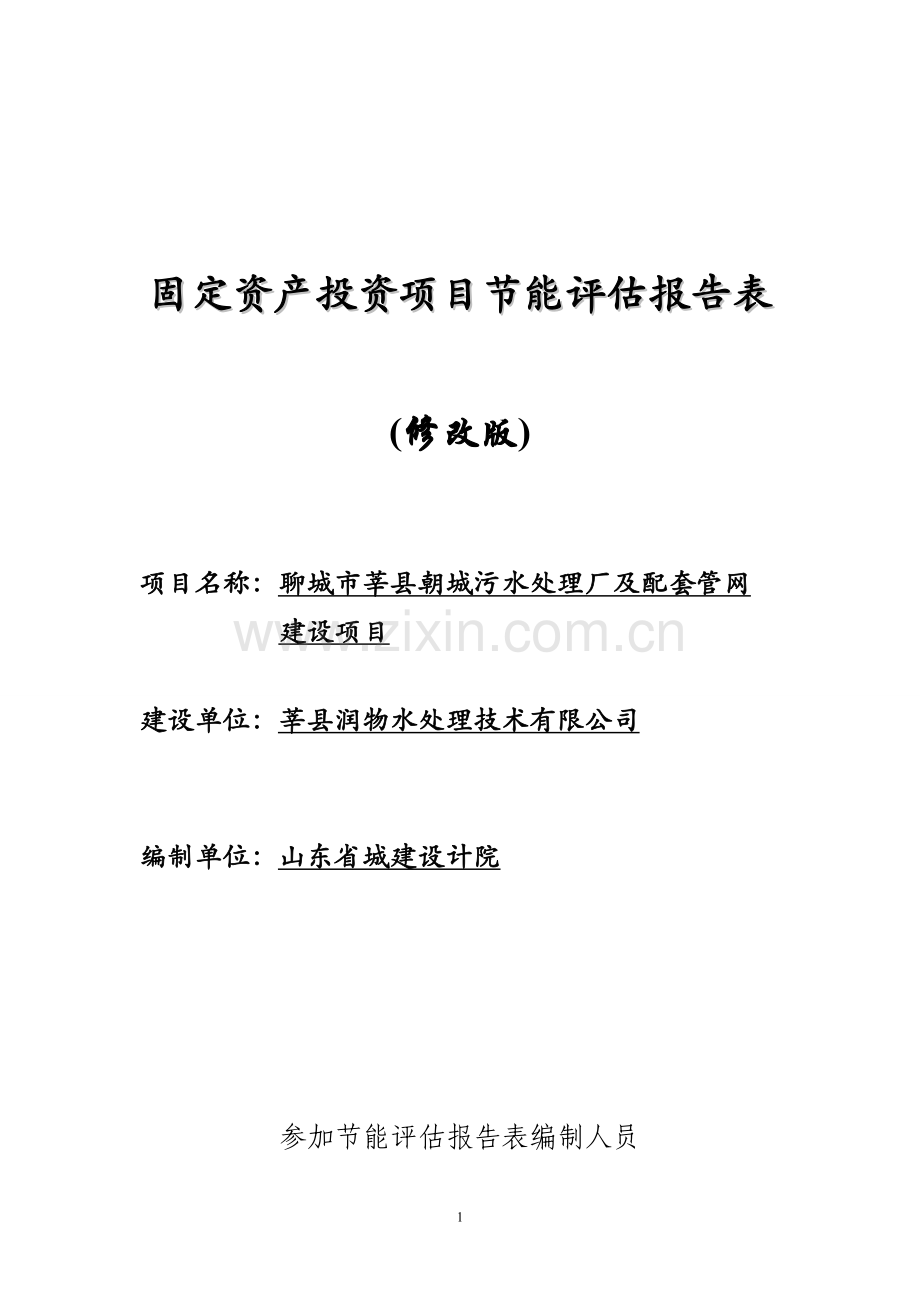

固定资产投资项目节能评估报告表

(修改版)

项目名称：聊城市莘县朝城污水处理厂及配套管网
建设项目

建设单位：莘县润物水处理技术有限公司

编制单位：山东省城建设计院

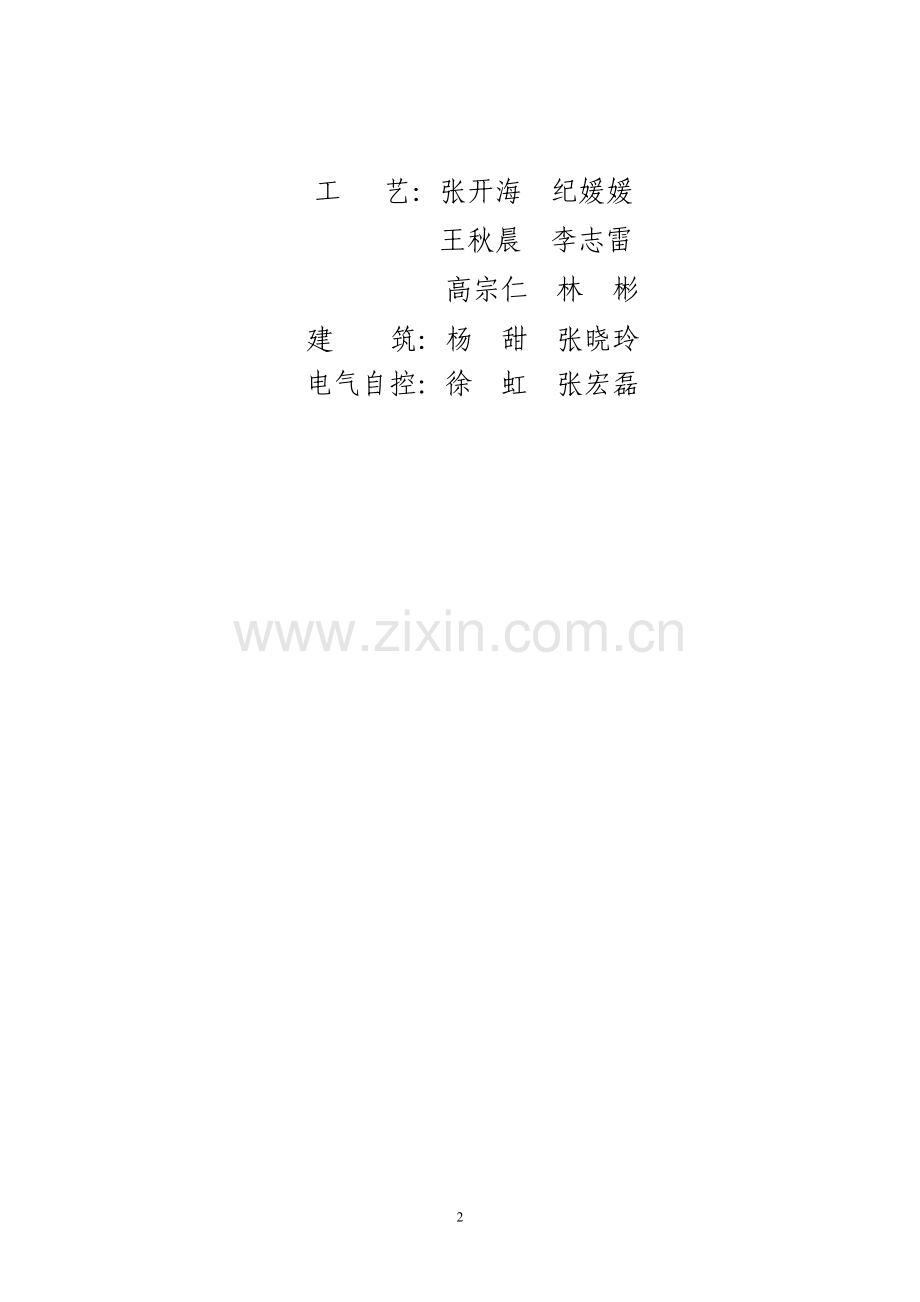

参加节能评估报告表编制人员

工 艺：张开海 纪媛媛
王秋晨 李志雷
高宗仁 林 彬
建 筑：杨 甜 张晓玲
电气自控：徐 虹 张宏磊

34

项目名称
聊城市莘县朝城污水处理厂及配套管网建设项目
建设单位
莘县润物水处理技术有限公司
法人代表
姚洪印
联系人
李胜利
通讯地址
政府街2号
联系电话
0635-7717688
传真
0635-7717688
0635-7717688
传真
建设地点
莘县朝城镇莘县第三油棉加工厂院内
项目投资管理类别
审批√
核准□
备案□
项目所属行业
市政公用工程给排水
建设性质
新建√ 改建□ 扩建□
项目总投资
6073.27万元
工程建设内容及规模

污水处理厂工程设计处理规模2.0万m3/d，配套污水收集管网19800m，设计出水标准执行《城镇污水处理厂污染物排放标准》（GB18918-2002）中一级A标准。
工程总投资为6073.27万元。
采用工艺为预处理+A2/O +混凝沉淀+过滤＋二氧化氯消毒工艺。
工程建设构筑物主要包括粗格栅、提升泵站、细格栅、旋流沉砂池、生化池、二沉池、污泥回流泵站、絮凝沉淀池、纤维束转盘滤池、接触消毒池、巴氏计量槽；工程建设建筑物主要包括污泥脱水机房、鼓风机房、加药间、加氯间、综合楼、变配电室、传达室。工程建设配套污水收集管网19800m，各主要建构筑物尺寸详见下表。
主要建构筑物一览表
序号
名 称
结构
形式
尺寸
单位
数量
1
粗格栅间
钢混
8.7x2.6x7.5m（地下7.30m）
座
1
2
提升泵站
钢混
8.25x7.5x9.3m（地下9.00m）
座
1
3
细格栅间
钢混
10×3.4×1.3m（地上）
座
1
4
旋流沉砂池
钢混
D=2.43m H=1.45m
座
2
5
生化池
钢混
74.3x45.4x6.3m（地下3.00m）
座
1
6
污泥回流泵站
钢混
6.0x4.0x5.3m（地下3.00m）
座
1
7
二沉池
钢混
30.0m×.4.4（地上2.1m）
座
2
8
絮凝沉淀池
钢混
39.2m×14.75m×5.80m（地下1.0m）
座
2
9
纤维转盘滤池
钢混
12.6m×12.1m×6.0m（池体8.0m×5.5m×3.5m）
座
1
10
接触消毒池
钢混
11m×16m×4.50m（地上1.0m）
座
1
11
巴氏计量槽
钢混
13.00m×1.00m×1.5m（地上0.3m）
座
1
12
鼓风机房
框架
13.5m×9.0m×6.00m（地上建筑物）
座
1
13
加氯间
框架
15.00m×8.10m×5.30m（地上建筑物）
座
1
14
加药间
框架
24.90m×8.10m×5.30m（地上建筑物）
座
1
15
变配电室
砖混
18.30m×10.0m×5.40m（地上建筑物）
座
1
16
污泥脱水机房
砖混
38.8m×14.1m×5.0m（二层7.8m）
座
1
17
综合楼
砖混
S=800m2
座
1
18
传达室
砖混
7.50m×5.90m×4.50m（地上建筑物）
座
1

项目主要耗能品种及耗能量

主要耗能品种及耗能量一览表
序号
能源名称
计量
单位
年耗
用量
折标煤系数
标准煤量（吨）
所占比例
1
电力
万kWh
242.81
0.1229kgce/kwh
298.413
98.029%
2
水
立方米
1182.6
0.0857kgce/m3
0.101
0.033%
3
柴油
吨
4.05
1.457kgce/ kg柴油
5.90
1.938%
合计
304.414
100%
由表中分析可以看出，该项目消耗的主要能耗为电能。其中，电能消耗占绝对比重，约占总能耗的98.029%；清水消耗所占能耗比重很小，约占总能耗的0.033%；柴油消耗所占能耗比重很小，约占总能耗的1.938%。
节能评估依据
相关法律、法规等
1、相关法律
（1）《中华人民共和国节约能源法》（2008年4月1日施行）；
（2）《中华人民共和国清洁生产促进法》（2012年7月1日施行）；
（3）《中华人民共和国环境影响评价法》（2003年9月施行）；
（4）《中华人民共和国可再生能源法》（2006年1月1日施行）；
（5）《固体废物污染环境防治法》（2005年4月1日起施行）；
2、相关法规
（1）《能源效率标识管理办法》（国家发改委、国家质检总局2004年17号令）；
（2）《固定资产投资项目节能评估和审查暂行办法》（国家发改委[2010]6号）；
（3）《国务院关于加强节能工作的决定》（国家发改委[2006]28号）；
（4）《“十二五”节能减排综合性工作方案》（国务院国发〔2011〕26号）；
（5）《山东省企业技术改造项目节能评估审查暂行办法》（鲁经贸改字[2007] 236号）；
（6）《山东省发展委关于印发<固定资产投资项目节能评估和审查暂行办法>实施细则(试行)的通知》(鲁发改办 [2010]1691号)。
（7）山东省人民政府办公厅《关于切实做好固定资产投资项目节能评估审查工作的通知》（鲁政办发[2007]42号）。
（8）《山东省人民政府关于加快我省新能源和节能环保产业发展的意见》(鲁政发〔2009〕77号

行业与区域规划、行业准入与产业政策等
１、相关规划
（1）《节能中长期专项规划》（国家发改委发改环资[2004]2505号）；
（2）《国家能源科技“十二五”规划（2011－2015）》（国家能源局2011年12月）
（3）《工业节能十二五规划》（工信部2012年2月27日）
2、行业准入条件
（1）《国务院关于印发节能减排综合性工作方案的通知》（国家发改委[2007]15号）；
（2）《国务院关于进一步加强节油节电工作的通知》（国家发改委［2008］23号）；
（3）《国家发展改革委关于加强固定资产投资项目节能评估和审查工作的通知》（发改投资[2006]2787号）；
（4）《国家发展改革委关于印发固定资产投资项目节能评估和审查指南（2006）的通知》（发改环资[2007]21号）；
（5）《建设部关于贯彻〈国务院关于加强节能工作的决定〉的实施意见》（建科[2006]231号）；
（6）关于加强工业固定资产投资项目节能评估和审查工作的通知（工信部节［2010］135号）；
（7）《山东省人民政府办公厅关于切实做好固定资产投资项目节能评估审查工作的通知》（鲁政办发[2007]42号）；
（8）《山东省人民政府关于印发节能减排综合性工作实施方案的通知》（鲁政发〔2007〕39号）；
（9）《山东省关于促进节能环保产业加快发展的指导意见（2009-2011）》；
（10）《2009年各省、自治区、直辖市单位国内生产总值（GDP）能耗等指标公报》。
3、产业政策
（1）《产业结构调整指导目录》（2011年本）(国家发展改革委令[2011]第9号令)；
（2）《中国节能技术政策大纲》（2006年）；

相关标准与规范等
（1）《城市污水处理工程项目建设标准》（2001）；
（2）《城镇污水处理厂污染物排放标准》GB18918-2002；
（3）《城镇污水处理厂附属建筑和附属设备设计标准》CJJ31-89；
（4）《室外排水设计规范》GB50014-2006（2011年版）；
（5）《城市污水生物脱氮除磷处理设计规程》CECS149:2003；
（6）《城市污水回用设计规范》CECS61:941994.10.08；
（7）《建筑照明设计标准》GB 50034-2004；
（8）《建筑采光设计标准》（GB/T 50033-2001）；
（9）《外墙外保温工程技术规程》（JGJ 144-2004）；
（10）《供配电系统设计规范》GB50052-2009；
（11）《10KV及以下变电所设计规范》GB50053-94；
（12）《低压配电设计规范》GB50054-2011；
（13）《通用用电设备配电设计规范》GB50055-2011；
（14）《3-110KV高压配电装置设计规范》GB50060-2008；
（15）《电力装置的继电保护和自动装置设计规范》GB50062-2008；
（16）《电力工程电缆设计规范》GB50217-2007；
（17）《采暖通风与空气调节设计规范》GB50019-2003；
（18）《民用建筑节能设计标准》（GB/T50015-2008）；
（19）《公共建筑节能设计标准》（GB 50189-2005）；
（20）《绿色建筑评价标准》（GB/T50378-2006）；
（21）《公共建筑采暖空调能耗限额》（DB 37/935-2007）；
（22）《通风与空调工程施工质量验收规范》（GB 50243-2002）；
（23）《民用建筑热工设计规范》（GB 50176-93）；
（24）《空调通风系统运行管理规范》（GB 50365-2005）；
（25）《综合能耗计算通则》（GB/T 2589-2008）；
（26）《企业节能量计算方法》（GB/T 13234-2009）；
（27）《节能监测技术通则》（GB/T 15316-2009）；
（28）《用能设备能量测试导则》（GB/T 6422-2009）；
（29）《用能单位能源计量器具配备和管理通则》（GB 17167-2006）；
（30）《评价企业合理用热技术导则》（GB/T 3486-1993）；
（31）《评价企业合理用电技术导则》（GB/T 3485-1998）；
（32）《节水型企业评价导则》（GB/T 7119-2006）；
（33）《企业节能规划编制指南》（DB37/T 948-2007）；
（34）《风机机组与管网系统节能监测》（GB/T 15913-2009）；
（35）《企业节能标准体系编制通则》（GB/T 22336-2008）；
（36）《公共建筑节能改造技术规范》（JGJ 176-2009）；
（37）《公共建筑节能检测标准》（JGJ/T 177-2009）；
（38）《固定资产投资工程项目可行性研究报告及初步设计节能篇（章）编写通则》（Q/CNPC 64-2002）；
（39）《节电技术经济效益计算与评价方法》（GB/T 13471-2008）；
（40）《通用灯光节电器技术条件》（DB 37/T 731-2007）
（41）中小型电动机能效限定值及能效等级 （GB18613-2012）
能源供应情况分析评估
项目建设地概况及能源消费情况
2011年朝城镇全镇生产总值16.97 亿元，其中：第一产业增加值 11.67亿元；第二产业增加值4 亿元；第三产业增加值1.3 亿元。
朝城属于能源消费型城镇，能源消耗以煤炭、电力为主。2011年朝城万元生产总值能耗为2.1吨标准煤；万元工业增加值能耗为3.1吨标准煤；万元工业增加值水耗为22.6 m3，能源消耗总量为332979.041吨标准煤。
项目所在地能源资源供应条件
朝城镇现有110 千伏及以上变电站1座，变电总容量 10000千伏安，输电线路25公里。该项目用电由厂区附近10kV三棉厂线路引入，电源为双回路架空线至厂区变电所内，受电电压10kV，供电可靠。
朝城镇水资源丰沛，拥有丰富的地下水和地表水，全镇多年可供水总量0.19亿m3，其中地表水可供水量0.08亿m3，地下可开采量0.11亿m3。本项目所需水量由朝城镇自来水有限公司供给。由于项目用水量较小，因此供水有保障。
项目对当地能源消费的影响
本项目为朝城镇城区污水处理厂工程，能源消耗主要为电能，年耗电量约为242.81万kWh，朝城镇2011年全年用电量约6000万kWh，本项目年耗电量仅占朝城镇全年用电量的4.05%，对镇区电力供应影响很小。本项目综合能耗为304.414吨标煤/年，占朝城镇2011年能源消耗总量的0.093 %。由此可见，本项目能源消费所占朝城镇的能源消耗比例很低，项目投入运营后，其能源消耗不会对当地的能源消耗水平、能源消耗结构等区域能源状况产生明显的影响。
项目用能情况分析评估
工艺流程与技术方案
聊城市莘县朝城污水处理厂及配套管网建设项目设计处理规模2.0万m3/d，污水处理采用工艺为预处理+A2/O+混凝沉淀+过滤＋二氧化氯消毒工艺，出水水质达到《城镇污水处理厂污染物排放标准》（GB18918-2002）的一级A标准。
由于污水处理厂设计进水大部分为工业污水，水质较差，COD、BOD5、氨氮等污染物指标较高，为保证出水达标排放，本工程生化处理工段选用A2/O池＋二沉池工艺，深度处理段选用纤维束转盘滤池工艺。
利用A2/O处理工艺是当今世界污废水处理界生化处理方面的应用潮流之一，具有效果稳定可靠、运行费用低廉等优点。
生化段构筑物设计采用较低的污泥负荷，即采用较长的水力停留时间，以保证较为彻底的生化处理程度。采用技术先进可靠、效率高微孔曝气方式供氧。出水经二次沉淀池完成固液分离后排出。
生化系统中的二沉池采用工作运行可靠、技术发展完善的幅流式沉淀池型式。生化处理系统的主要构筑物包括三部分：A2/O生化池、二沉池及污泥回流泵站。A2/O生化池配备有潜水搅拌机、潜水推进器以及充氧设备；二沉池配备有刮泥机等设备；污泥回流泵站主要配置设备为污泥回流泵。
对于污水深度处理领域，当排放水对SS、COD、氮磷等有特殊要求时，应在二级处理之后增加混凝过滤、生物膜过滤、臭氧氧化，活性炭吸附以至膜分离净化单元等。
纤维转盘滤池由于水头损失极小，可以省却二次提升泵站的建设，对节约耗能排、降低污水处理成本的作用十分明显。这也更符合国家建设节能减排、低碳环保社会的政策。本工程选择纤维转盘滤池作为深度处理系统主要构筑物。主要配备反冲洗水泵、驱动电机等。
本工程采用二氧化氯消毒工艺，配备复合二氧化氯发生器。消毒处理单元视污水处理厂前段系统实际运行情况予以启停：当二沉池出水色度等指标超标时，或生物学指标超标及周边地区有疫情发生时，投加消毒剂以对尾水进行氧化脱色或出水消毒。
消毒处理单元主要构筑物为消毒池，配套设备为二氧化氯发生器，主要药耗品种为氯酸钠和盐酸。
本工程污泥处理选用高压隔膜压滤脱水机，并配置附属设备（污泥进料泵、絮凝剂投配装置、污泥输送系统等）。可有效避免污泥处理过程中有机磷的释放，同时减少污泥处理成本和费用，有利于降低能耗。
污水处理厂工程建设中预处理（粗格栅、提升泵站、细格栅和曝气沉砂池）土建部分按照远期建设，设备分期安装。其余构筑物按照近期建设，设备按近期规模配置。
污水处理厂厂址位于莘县朝城镇莘县第三油棉加工厂院内。朝城南高北低，管网顺地势铺设方便，建设方便，处理后排水方便就近排入莘范干沟，四周皆是农田，灌溉面积大，位于城区主导风向下风向，对居民影响小，远期发展预留用地宽裕。
污水处理厂近期工程的建设充分考虑与远期工程的衔接问题，充分利用污水处理厂现有地形，在厂区平面布置、工艺流程和水力高程控制等多个方面综合考虑，合理布局，严格控制工艺流程的总水头损失。
主要耗能设备及其能耗指标
本项目各主要生产耗能设备的名称、型号及数量按生产工序和生产车间进行分类统计。

生产工序耗能设备统计表
序号
建（构）筑物名称
设备名称
型号、性能及规格
单位
数量
备注
1
粗格栅
回转式
粗格栅
B=800mm b=20mm N=1.1kw
台
2
互为备用
2
皮带输送机
N=2.2kw
套
1

3
铸铁镶铜方闸门
600mm×600mm N=0.75KW
套
4

1
提升泵站
潜污泵
Q=420m3/h,H=15m,N=30kw
台
4
3用
1备
2
电动葫芦
G=1t，H=12m，N=4.9kw
台
1

1
细格栅
旋转细格栅
B=1000mm b=6mm N=1.1kw
台
2
互为备用
2
螺旋压榨输送机
N=3.0kw
套
1

1
旋流沉砂池
旋流沉砂器
N=1.10KW
台
2

2
砂水分离器
Q=17L/s N=0.75kw
台
1

3
罗茨风机
Q=1.75m3/min P=44.1kPa
N=2.2kw
台
2
1用1备
1
生化池
高速潜水搅拌机
D=400mm n=680r/min
N=4.0Kw
台
5
4用1备
2
中速潜水搅拌机
D=620mm n=480r/min N=4.0Kw
台
9
8用
1备
3
内回流泵
Q=1250m3/h N=7.5KW H=1.0m
台
3
2用1备
1
污泥回流泵站
回流污泥泵
Q=450m3/h，H=6m，N=15kW
台
3
2用
1备
2
剩余污泥泵
Q=30m3/h，H=15m，N=3.0kW
台
2
1用
1备
3
电动葫芦
N=1.5+0.2KW
台
1

1
二沉池
周边传动刮泥机
Φ31.2m，N=0.37×2kW
台
2

1
混凝沉淀池
溶药搅拌机
N=4.0kW
台
1

2
潜污泵
N=4.0kW
台
2
互为备用
1
纤维束转盘滤池
反洗泵
Q=30m3/h H=9.0m N=2.2KW
台
4

2
旋转驱动电机
N=0.75KW
台
2

3
电动球阀
DN65 N=0.04KW
个
12

1
接触消毒池
回用水泵
Q=25m3/h，H=13m,N=1.5kW
台
2
1用
1备

68

生产车间耗能设备统计表
序号
建（构）筑物名称
设备名称
型号、性能及规格
单位
数量
备注
1
鼓风机房
罗茨风机
Q=60m3/min，N=90kw
台
1

2
罗茨风机
Q=60m3/min，N=75kw
台
2
1用
1备
3
单梁起重机
N=5.7kw
台
1

1
加氯间
复合二氧化氯发生器
N=4.5kw
套
2

2
动力水泵
Q=16.38m3/h，H=40m，N=5.5kW
台
2
1用
1备
3
盐酸卸料泵
N=1.5kW
台
1

4
氯酸钠化料器
N=1.5kw
套
1

5
轴流风机
N=0.2kw
台
4

1
加药间
一体化加药装置
Q=1.5kg/h N=0.75+0.55x2KW
套
2

2
PAM螺杆加药泵
Q=0～1200L/h，H=60m，N=1.10kw
台
3
2用1备
3
隔膜计量泵
Q=0～1000L/h，H=30m，N=0.75kw
套
3
2用1备
4
溶药搅拌机
N=0.55KW
套
2

5
溶药搅拌机
N=1.1kw
套
2

6
潜污泵
Q=15m3/h，H=7m，N=0.55kw
台
1

7
单梁起重机
起重量0.5t，跨度6.0m，N=3.0+0.4kw
台
1

8
轴流风机
Q=3074m3/h，P＝38pa
N＝0.03kw
台
6

1
脱水机房
高压隔膜压滤机
过滤面积100m3 N=8.65KW
台
2
互为备用
2
低压进料泵
Q=30m3/hH＝60m
N=15kW
台
2
互为备用
3
高压进料泵
Q=15m3/hH＝120m
N=11kW
台
2
互为备用
4
压榨泵
Q=6m3/hH＝180m
N=7.5kW
台
2
互为备用
5
高压冲洗泵
Q=10m3/hH＝500m
N=30kW
台
2
1用1备
6
气动阀活塞空压机
Q=1m3 /min P=0.8MPa, N=7.5KW
台
2
1用1备
7
冷干机
N=1.2KW
台
2

8
反吹活塞空压机
Q=2.4m3 /min P=0.8MPa, N=11KW
台
2
1用1备
9
起重机
起重量3吨，其中高度12m，电机功率4.9kW
台
1

10
石灰投加系统
N=11KW
台
1

11
轴流风机
N＝0.184Kw
台
6

12
水平无轴螺旋输送机
Q=6m3/h，L=14m，N=5.5kw
台
1

13
水平无轴螺旋输送机
Q=3m3/h，L=12m，N=3kw
台
2

14
倾斜无轴螺旋输送机
Q=6m3/h，L=20m，N=5.5kw
台
1

15
Fecl3溶解投加系统
投加量2Kg/h，N=0.75+0.55kw
台
1

16
加药泵
Q=400L/h N=0.55KW H=2bar 变频调速
套
2

17
PAM投加系统
投加量1Kg/h，N=0.75+0.55×2kw
套
1

18
加药计量泵
Q=600L/h N=0.75KW H=2bar 变频调速
台
2

19
转筒污泥浓缩机
D=1000mm,N=3KW
台
2

20
混合搅拌机
池尺寸3000x3000x2300mm，N=3kw
台
2

1
除臭系统
风机
功率0.75KW
台
1

73

由上述统计表中可以看出生产工序主要用电设备数量为68台，其中运行用电设备数量为60台；生产车间主要用电设备数量为73台，其中运行用电设备数量为66台。本项目合计生产用电设备总数量为141台，运行用电设备数量为126台。
污水处理厂主要用电设备统计详见下表。
建（构）筑物
用电设备
单机功率
设备台数
设备功率(KW)
需要系数
计算负荷
名称
名称
（KW)
总装
工作
总装
工作
Kx
Pjs(KW)
粗格栅
格栅机
1.10
2
2
2.20
2.20
0.6
1.32
闸门
0.75
4
4
3.00
3.00
0.25
0.75
皮带输送机
2.20
1
1
2.20
2.20
0.6
1.32
提升泵站
潜水排污泵
30.00
4
3
120.00
90.00
0.7
63.00
电动葫芦
4.90
1
1
4.90
4.90
0.1
0.49
细格栅
旋转细格栅
1.10
2
2
2.20
2.20
0.6
1.32
螺旋输送机
3.00
1
1
3.00
3.00
0.6
1.80
旋流沉砂池
罗茨鼓风机
2.20
2
2
4.40
4.40
0.6
2.64
砂水分离器
0.75
1
1
0.75
0.75
0.6
0.45
旋流除砂器
1.10
2
2
2.20
2.20
0.6
1.32

生化池
高速搅拌器
4.00
4
4
16.00
16.00
0.75
12.00
中速搅拌器
4.00
4
4
16.00
16.00
0.6
9.60
内回流泵
7.50
2
2
15.00
15.00
0.6
9.00
二沉池
刮泥机
0.74
2
2
1.48
1.48
0.85
1.26
纤维转盘滤池
反洗泵
2.20
4
4
8.80
8.80
0.75
6.60
驱动电机
0.75
2
2
1.50
1.50
0.85
1.28
电动球阀
0.04
12
12
0.48
0.48
0.1
0.05
照明
10.00
1
1
10.00
10.00
0.6
6.00
消毒池
潜水排污泵
1.50
2
1
3.00
1.50
0.75
1.13
污泥回流泵站
污泥回流泵
15.00
3
2
45.00
30.00
0.6
18.00
剩余污泥泵
3.00
2
1
6.00
3.00
0.8
2.40
电动葫芦
1.70
1
1
1.70
1.70
0.1
0.17
絮凝沉淀池
潜污泵
4.00
2
2
8.00
8.00
0.75
6.00
搅拌机
4.00
1
1
4.00
4.00
0.75
3.00
鼓风机房
罗茨风机
90.00
1
1
90.00
90.00
0.7
63.00
罗茨风机
75.00
2
1
150.00
75.00
0.7
52.50
电动起重机
5.70
1
1
5.70
5.70
0.1
0.57
照明
4.00
1
1
4.00
4.00
0.8
3.20
加氯间
动力水泵
5.50
2
1
11.00
5.50
0.7
3.85
卸酸泵
1.50
1
1
1.50
1.50
0.7
1.05
化料器
1.50
1
1
1.50
1.50
0.7
1.05
轴流风机
0.20
4
4
0.80
0.80
0.6
0.48
二氧化氯发生器
4.50
2
2
9.00
9.00
0.8
7.20
加药间
PAM加药装置
1.85
2
2
3.70
3.70
0.75
2.78
计量泵
0.75
3
2
2.25
1.50
0.75
1.13
PAM螺杆加药泵
1.10
3
2
3.30
2.20
0.75
1.65
溶药搅拌机
0.55
2
2
1.10
1.10
0.75
0.83
溶药搅拌机
1.10
2
2
2.20
2.20
0.75
1.65
潜水排污泵
0.55
1
1
0.55
0.55
0.1
0.06
轴流风机
0.03
6
6
0.18
0.18
0.6
0.11
电动葫芦
3.40
1
1
3.40
3.40
0.1
0.34
照明
4.00
1
1
4.00
4.00
0.8
3.20
脱水机房
板框压滤机
8.65
2
2
17.30
17.30
0.7
12.11
低压进料泵
15.00
2
2
30.00
30.00
0.6
18.00
高压进料泵
11.00
2
2
22.00
22.00
0.5
11.00
压榨泵
7.50
2
2
15.00
15.00
0.7
10.50
高压冲洗泵
30.00
2
1
60.00
30.00
0.5
15.00
气动阀空压机
7.50
1
1
7.50
7.50
0.7
5.25
冷干机
1.20
2
2
2.40
2.40
0.7
1.68
反吹活塞空压机
11.00
1
1
11.00
11.00
0.7
7.70
电动葫芦
4.90
1
1
4.90
4.90
0.1
0.49
石灰投加系统
11.00
1
1
11.00
11.00
0.7
7.70
Fecl投加系统
1.30
1
1
1.30
1.30
0.7
0.91
倾斜螺旋输送机
5.50
1
1
5.50
5.50
0.7
3.85
水平螺旋输送机
5.50
1
1
5.50
5.50
0.7
3.85
水平螺旋输送机
3.00
2
2
6.00
6.00
0.7
4.20
加药计量泵
0.55
2
2
1.10
1.10
0.7
0.77
PAM投加系统
1.85
1
1
1.85
1.85
0.7
1.30
加药计量泵
0.75
2
2
1.50
1.50
0.7
1.05
污泥浓缩机
3.00
2
2
6.00
6.00
0.7
4.20
轴流风机
0.18
6
6
1.08
1.08
0.6
0.65
混合搅拌机
3.00
2
2
6.00
6.00
0.7
4.20
照明
5.00
1
1
5.00
5.00
0.8
4.00
除臭系统
0.75
1
1
0.75
0.75
0.7
0.53
机修仓库

15.00
1
1
15.00
15.00
0.5
7.50
变配电室

15.00
1
1
15.00
15.00
0.6
9.00
综合楼

40.00
1
1
40.00
40.00
0.6
24.00
厂内照明

10.00
1
1
10.00
10.00
0.6
6.00
合计
894.66
729.41

468.38

本污水处理厂工程总装机容量为894.66kw，生产运行容量为729.41kw，全厂生产计算负荷为468.38kw，按最大负荷年利用小时法计算年生产用电量为468.38kw×0.60×24h×360÷104=242.81万kwh。其中，主要耗能设备为水泵和风机，分别统计如下：

（1） 污水提升系统主要包括进水提升泵站、冲洗泵、混合液回流系统以及回流污泥系统等，主要耗能设备电力负荷计算见下表。水泵类设备耗电量统计表
建（构）筑物
用电设备
单机功率
设备台数
设备功率(KW)
需要系数
计算
负荷
名称
名称
（KW)
总装
工作
总装
工作
Kx
Pjs(KW)
提升泵站
潜水排污泵
30.00
4
3
120.00
90.00
0.7
63.00
生化池
内回流泵
7.50
2
2
15.00
15.00
0.6
9.00
纤维转盘滤池
反洗泵
2.20
4
4
8.80
8.80
0.75
6.60
消毒池
潜水排污泵
1.50
2
1
3.00
1.50
0.75
1.13
污泥回流泵站
污泥回流泵
15.00
3
2
45.00
30.00
0.6
18.00
剩余污泥泵
3.00
2
1
6.00
3.00
0.8
2.40
絮凝沉淀池
潜污泵
4.00
2
2
8.00
8.00
0.75
6.00
加氯间
动力水泵
5.50
2
1
11.00
5.50
0.7
3.85
卸酸泵
1.50
1
1
1.50
1.50
0.7
1.05
加药间
计量泵
0.75
3
2
2.25
1.50
0.75
1.13
PAM螺杆加药泵
1.10
3
2
3.30
2.20
0.75
1.65
潜水排污泵
0.55
1
1
0.55
0.55
0.1
0.06
脱水机房
低压进料泵
15.00
2
2
30.00
30.00
0.6
18.00
高压进料泵
11.00
2
2
22.00
22.00
0.5
11.00
压榨泵
7.50
2
2
15.00
15.00
0.7
10.50
高压冲洗泵
30.00
2
1
60.00
30.00
0.5
15.00
加药计量泵
0.55
2
2
1.10
1.10
0.7
0.77
加药计量泵
0.75
2
2
1.50
1.50
0.7
1.05
合计
354.00
267.15

170.18

污水厂污水提升系统计算负荷为170.18kw，按最大负荷年利用小时法计算年耗电量为170.18kw×0.60×24h×360÷104=88.22万kwh。按处理规模2.0万m3/d计算，单位污水提升电耗为0.121kwh/m3。
（2）鼓风曝气系统主要耗能设备电力负荷计算见下表。
建（构）筑物
用电设备
单机功率
设备台数
设备功率(KW)
需要
系数
计算
负荷
名称
名称
（KW)
总装
工作
总装
工作
Kx
Pjs(KW)
旋流沉砂池
罗茨鼓风机
2.20
2
2
4.40
4.40
0.6
2.64

高速搅拌器
4.00
4
4
16.00
16.00
0.75
12.00
鼓风机房
罗茨风机
90.00
1
1
90.00
90.00
0.7
63.00
罗茨风机
75.00
2
1
150.00
75.00
0.7
52.50
电动起重机
5.70
1
1
5.70
5.70
0.1
0.57
照明
4.00
1
1
4.00
4.00
0.8
3.20
合计
270.10
195.10

133.91

污水厂鼓风曝气系统计算负荷为133.91kw，按最大负荷年利用小时法计算年耗电量为133.91kw×0.60×24h×360÷104=69.42万kwh。按处理规模2.0万m3/d计算，单位污水鼓风曝气电耗为0.095kwh/m3。
通过上述计算可以看出，本工程主要耗能设备为水泵和风机。其中水泵类设备计算负荷占全厂计算负荷的36.33%；风机类设备计算负荷占全厂计算负荷的28.59%，两类设备合计耗电量约占全厂生产总耗电量的64.92%，是
