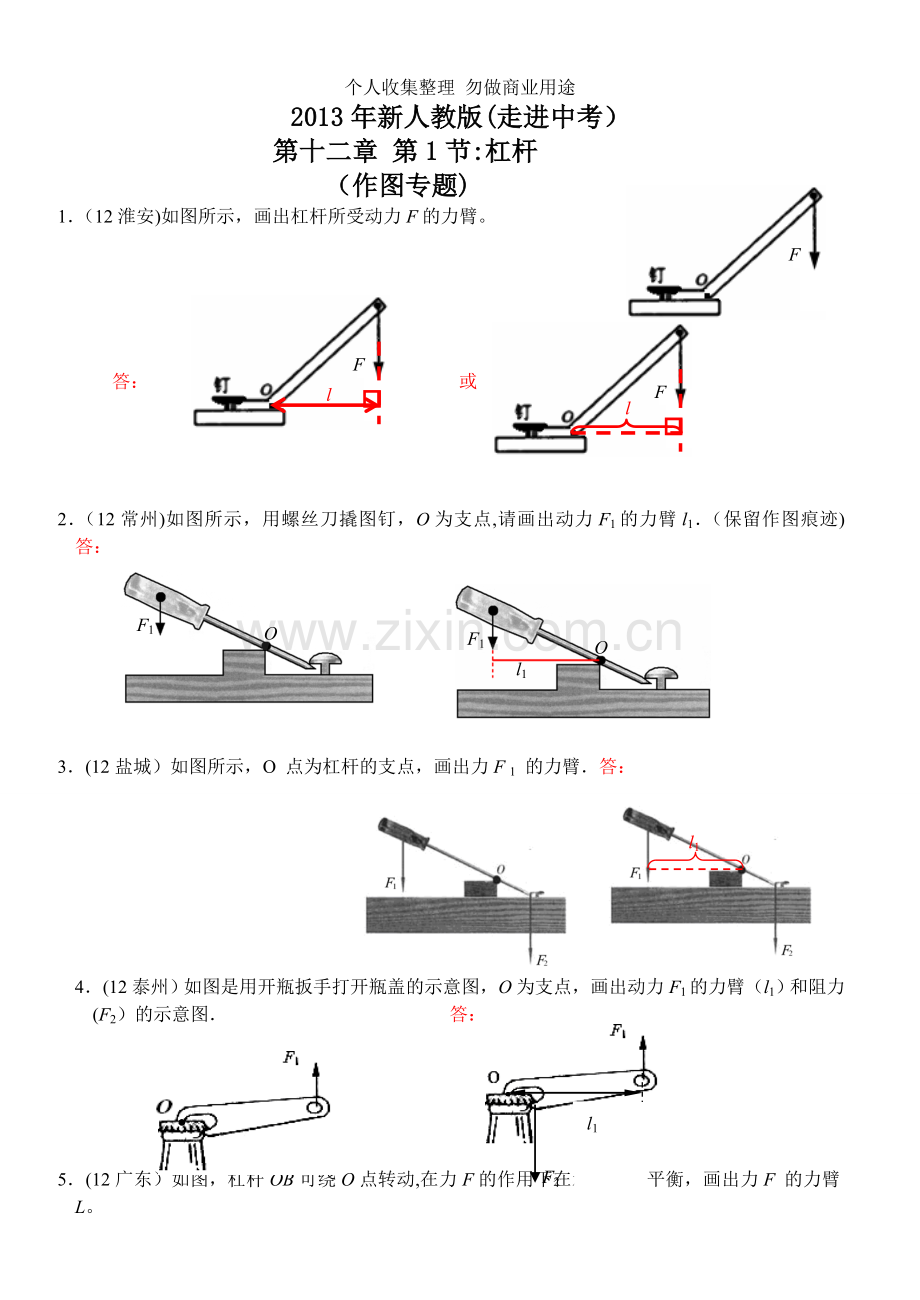

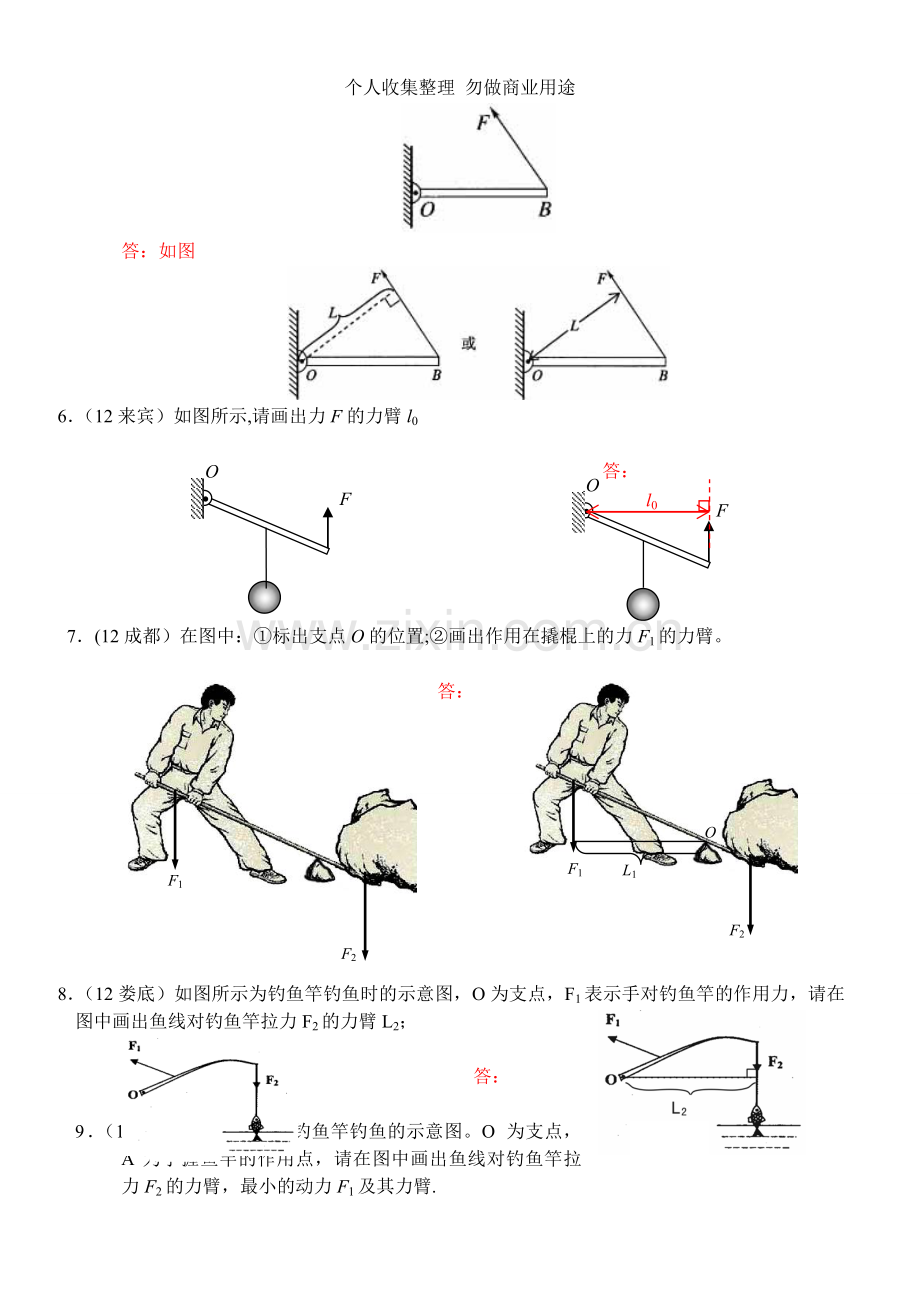

个人收集整理 勿做商业用途2013年新人教版(走进中考）第十二章 第1节:杠杆（作图专题)F1（12淮安)如图所示，画出杠杆所受动力F的力臂。FlFl答： 或2（12常州)如图所示，用螺丝刀撬图钉，O为支点,请画出动力F1的力臂l1（保留作图痕迹) 答：OF1OF1l13(12盐城）如图所示，O 点为杠杆的支点，画出力F 1 的力臂答：l14(12泰州）如图是用开瓶扳手打开瓶盖的示意图，O为支点，画出动力F1的力臂（l1）和阻力(F2）的示意图 答：F2l1 5(12广东）如图，杠杆OB可绕O点转动,在力F的作用下在水平位置平衡，画出力F 的力臂L。答：如图6（12来宾）如图所示,请画出力F的力臂l0FOFOl0答：7(12成都）在图中：标出支点O的位置;画出作用在撬棍上的力F1的力臂。 F2F1OL1F2F1答：8（12娄底）如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F2的力臂L2；答：9（12荆州）如图所示为钓鱼竿钓鱼的示意图。O为支点，A为手握鱼竿的作用点，请在图中画出鱼线对钓鱼竿拉力F2的力臂，最小的动力F1及其力臂.答：10（12梅州、河源）如图所示,粗细均匀的棒一端搁在地上，另一端与支点O连接。试作出地面对棒的支持力的力臂L和棒所受重力G的示意图。答：11(12菏泽）如图所示,用裁纸刀裁纸.加在裁纸刀上的动力为F，支点在O点，请在图中画出其对应的动力臂L。L答：12（12兰州）如图所示的裁纸刀，O为支点，画出动力F的力臂L.l答：如图13（12绥化）如图所示，请画出F的力臂LF答：FL14(12哈尔滨）如图，工人用撬棍撬起石块，O为支点。(1）画出阻力F2的力臂L2。（2）画出工人在A点施加的最小动力F1的示意图。答：15（12三明）请按要求完成下列作图：（3）在图中画出力F1的力臂l1。F10F10l1答：16（12滨州）滨州黄河大桥如图甲所示.若将大桥斜拉部分的一半简化成图乙所示的杠杆模型，其中O点为支点，P为桥面部分的重心，请在图乙中画出拉索对桥面拉力F的力臂l和桥面所受重力G。OPF甲乙OPFGlOFL答:17（12东营）东营地区油气资源丰富，右图为我市的标志性机械“提油机”.提油机的旋转臂实质上是一根杠OF杆,其支点为O，请在图中画出力F的力臂L。答：18（12广安）如图乙所示,为了让杠杆静止在图中位置，请画出FAG乙在A点所施加的最小动力F及其力臂L。AG乙19（12盘锦）请在图中画出动力Fl的力臂以及作用于B点的阻力F2的示意图BOAF1BOAF1l1F2答:20(12咸宁）如下图所示为两位同学在玩翘翘板，他们对板的作用力分别为F1和F2，请在图中画出F1的力臂L1和F2的力臂L2。F1F2L1L2F1F2答:21（12昆明）请在图中画出力F对支点O的力臂，并用L表示。LFOFO答：22（12宁德）在图中作出物体M所受重力的示意图，并作出以O为支点，力F的力臂OFMOFMGl答：23（12遵义）如图所示，为用核桃钳夹核桃时的情景，请在图中画出动力F的力臂l。OF答:Ol1F24(12大连）如图是活塞式抽水机的示意图。其手柄相当于一个杠杆，O是支点。请画出阻力F2对支点O的力臂l2；并画出在a点施加的最小动力F1的示意图。答：25(12本溪)请画出图中杠杆的示意图Ol2l1F1F2答：26（12本溪）如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂F1BOA墙F2l1l2BOA墙F2答：27（12广州)以O为支点质量忽略不计的杠杆挂上10N重物A，杠杆同时还受另一个大小与FA不等、竖直向上的力FB作用，处于平衡在图中画出（1）FA的力臂lA；（2）FB的示意图并标示它的大小FB=5NlA0AFA=10N0AFA=10N答：28(12朝阳）小军用钉锤拔钉子的情景如图所示。作出钉锤受到的重力和支持力的示意图。作出小军拔铁钉时最小力的示意图.GF支F1答:29（12宜宾）如图所示是利用杠杆撬起一质材均匀的球形石头的情景，O是支点。请在图中画出石头的重力示意图以及重力和力F的力臂并分别用字母L1和L2表示.F1GL1L2答：30（12茂名）如图所示,重为G的物体放在水平面上，用力F使其翻转，请画出物体重力示意图和力F的力臂。FFGL答：31(12凉山）在图中，O为支点，画出使杠杆保持平衡的最小力F（保留作图痕迹）。AOBG（甲）AOBG答：32（12赤峰）如图所示，人要顺时针翻转木箱，请画出用力最小时力臂的大小.答:Fl33（12抚顺）小童在干果店发现一个新奇的东西（如图甲)，问营业员才知道原来是瓜子钳子，教物理的妈妈告诉他,这是省力杠杆。图乙是它的示意图，其中O为支点，请画出动力F1的力臂L1及作用在B点的阻力F2的大致方向。瓜子甲ABOF1乙ABOF1L1F2答：34（12丹东）某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度轻质杠杆ABO可绕O点转动,在图中画出ABO所受阻力F2的示意图，并画出动力臂l1和阻力臂l2ABOFABOFF2l2l1答：如图35(11天水）如图所示，硬质杠杆AOB上挂一重物G，O为支点。请你在杠杆AOB上作出使重物在图示位置静止时的最小力F及其力臂l。如图36（11遵义）（1）如图所示，是拉杆式旅行箱的示意图，使用时它相当于一个杠杆,支点为O点，箱内质量分布均匀，拉杆质量不计.请在图中画出阻力F2的示意图以及F2的力臂L2,并画出抬起拉杆时的最小力F1的示意图。图略37（11淮安）（2)如图所示，画出动力F的力臂。答：如图38（11无锡）如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴(支点），右图为单侧钳柄及相连部分示意图请在图中画出出钢丝钳剪钢丝时的动力臂L1，和阻力F2,答：如图38（11清远）画出图中力F的力臂并用字母L标明答：如图， 39（11兰州）如图所示的是汽车液压刹车装置的一部分。该装置中AOB实为一个杠杆，O是杠杆的支点,请画出刹车时它所受的动力F1、阻力F2和动力臂L1.答:如图40（11衢州)如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力,请完成下列问题：(1）在图中画出鱼线对钓鱼竿拉力F2的力臂l2；（2）钓鱼竿属于_杠杆（选填“省力”、“费力”或“等臂”）. 答：(1)（见右图所示） （2）费力41(11南平)下图是钓鱼竿钓鱼的示意图，O为支点,F1是手对鱼竿的作用力，请画出：(1）F1的力臂；（2)鱼受到重力的示意图。答:如图42（11铜仁)在B图中画出力F1的力臂和力臂L2对应的力F2。答:如图43（11宁德真题）如图为一种拉杆式旅行箱示意图，请画出箱子所受重力的示意图和拉力F的力臂L。答：图略44(11柳州）如图,画出人对杠杆作用力F的力臂L和物体A所受重力G的示意图。答：如图45（11阜新）如图：这是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力。请在图中画出阻力F2的力臂l2及作用在A点的最小动力F1的示意图。答:如图46（11南京)画出图中F1的力臂l1，并在A点画出阻力F2的示意图.答：如图47（11辽阳）如图，杠杆处于平衡状态,为支点，A为动力作用点，B为阻力作用点.请在图中画出阻力2的力臂2，以及作用在A点的最小动力1的示意图.答：图略48（11聊城）请在图中画出力F的力臂和物体所受重力的示意图.答：如图49（11大连）如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O是箱体的重心。以O为支点，画出力F的力臂和箱体所受重力的示意图.答：如图50(11达州)如图是列车上售食品的手推车,当前轮遇到障碍物时，售货员向下按扶把，使手推车前轮向上翘起，请画出售货员所用的最小动力及其力臂。答：如图51(11茂名）如图所示，可绕O点转动的质量均匀的金属杆OA,在力F的作用下静止水平位置,请画出金属杆重力G的示意图和力F的力臂。答:如图52(11宜宾)如图是利用杠杆吊起重物的情景，O是支点。请在图中画出重物G的重力示意图以及重力和力F的力臂，并用字母L1和L2表示。答：如图53（11锦州）如图是液压汽车起重机的示意图，O为支点，F1为动力,B为阻力作用点.试画出动力F1的力臂l1以及作用在吊臂上的阻力F2的示意图。答：图略54（11德阳）如图所示，轻质硬棒OB可绕O点转动，在A处挂上一个重物G后，在B点施加一个力F,使硬棒静止于图示位置,画出F1的力臂l1，及F2的力臂l2.答：55（11崇左）如图所示是安装在小区进出口的栏杆示意图, O为栏杆的转动轴，请在图中画出此时压力F的力臂Ll和栏杆重力G的力臂L2。答:如图56（11怀化）根据要求作图：（1）如图所示，是一个杠杆示意图，图中O是支点,F1为动力，L1为动力臂,F2为阻力.请画出阻力臂L2。答：如图57(11湘潭)如图所示，质量不计的轻杆长1m，点挂有重力为10N的重物,点的动力为5N，方向与轻杆垂直,物体均处于静止状态。则该装置的阻力臂= _ _m. 请画出物体所受重力的图示和阻力臂.答：0。5 作图如图58(11岳阳)如图所示，轻质杠杠的支点为O，请画出物块G重力的示意图和力F的力臂.答：如图59（11张家界）下图是一种门锁把手的示意图。O点是把手的转轴，请画出作用力F的力臂L.OFOFLOFL答： 或60（11雅安如图所示，杠杆在水平位置平衡，货物A重200N,在图中画出货物A所受重力的示意图及拉力F对支点O的力臂。答：画出重力示意图（1分)，正确画出力臂（2分）图略61（11盘锦）杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示,请画出动力F1与阻力F2的示意图，并画出动力F1的力臂L1。（设吊桥质地均匀）答：如图62（11抚顺、铁岭）如图甲将伞撑开时，伞的每条骨架都可近似看成一个杠杆，乙图是其中一条骨架的示意图，伞面对骨架的压力为阻力F2，支点为O，请你在乙图中画出撑杆AB对骨架的动力F1的大致方向、动力臂L1及阻力臂L2。63(10南京） 图乙中，为使杠杆OA保持静止，画出在A点所加最小力F1的示意图和阻力F2的力臂l2F2OA丙64（10无锡)如图丙所示,用螺丝刀撬起图钉请在图上画出螺丝刀受到图钉阻力F2的力臂;并画出作用在螺丝刀柄上A点的最小动力F1的示意图65（10宿迁)为使杠杆ON在图乙位置能保持静止，需在M点施加一个力F画出物体A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图；66（10泰州)图14是用螺丝坩撬图钉的示意图,画出动力F1的力臂l1和阻力F2的示意图;67（10镇江）在图甲中画出物体A所受重力的示意图和拉力F所对应的力臂l68（10重庆)图10是利用杠杆吊起重物的情景，O是支点，请画出F1的力臂,并用字母L1表示。69（10安徽）如图所示，AOB为一机械设备的简化示意图，我们可以把它看成杠杆（自重不计)，已知AO=2OB。固定O点，使OB 处于水平位置，此时B 端挂一重为40N 的物体，要使杠杆不发生转动,至少需在A 端施加F=_N 的力，在图上画出此时力F的方向. 20N 力F 的方向如图70（10毕节）请画出图中重物G所受重力的示意图和拉力F的力臂（用L把力臂表示出来)71lOGFP图2(10德州)如图14所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。lO图1472(10福州）请画出图16中拉开右边眼镜脚的力F1的力臂.73（10广州)如图18所示,作出： 水桶M所受重力的示意图； 以O为支点，力F的力臂73(10桂林）如图14所示，为自行车脚踏板的示意图，作用在脚踏板上的力为F。请在图中画出该力的力臂。如图1所示73（10河南)如图11所示,在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动,请在C点画出这个力的示意图，并标出它的力臂l.答：74（10荆门）图中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图。75（10莱芜）利用钓鱼竿钓鱼的示意图如图所示，O为支点，F1是手对鱼竿的作用力,请画出：（1）鱼线对钓鱼竿拉力F2的示意图;(2）F1的力臂.76（10乌鲁木齐)轻杆A端挂重物，OA在绳子拉力作用下保持平衡，画出绳对A点的拉力及力臂。77（10咸宁）请在图10中画出动力F1的力臂L1。78（10河池）请画出图中动力F1的力臂L179(10十堰)如图，在外力作用下，物体和杠杆均静止，请画出物体对杠杆的压力对支点的力臂. 80（10茂名)如图所示，铡刀工作时的动力F1，O为支点。请在图中作出动力臂L1和铡刀受到的阻力F2的示意图。 81（10宁夏）如图所示，当人曲臂将重物端起时， 人的前臂可以看作一个杠杆。请在示意图上画出F1和F2的力臂。82（10百色）图是吊车吊起重物的情景，点O是起重臂OB的支点。请在图中作出F1、F2的力臂L 1、L2。83（10长春）图6所示是盆栽植物的支撑架，O为支点，请画出力F的力臂L.84(10泰安）如下图所示，粗细均匀的木棒一端搁在地上，另一端与支点O连接，试着作出木棒所受重力的示意图，并画出重力的力臂.答:85（10本溪）如图所示是在水平位置平衡的轻质圆形衣挂，若在A处的衣夹下夹上一个玩具熊，要使其在此位置仍然保持平衡，请你在衣挂上选择相应的作用点，使作用在该点的力F最小并画出其对应的力臂L。86（10眉山）如图所示，一均匀木棒AB在绳的拉力作用下保持静止,请在图中画出木棒所受拉力的力臂l和所受重力G的示意图答：87（10大连）图8是拉吊桥的示意图，点P是吊桥的重心.请画出动力F1对支点O的力臂,并画出吊桥所受重力的示意图。88(10天水)作出图中的F和F的力臂答：89（10北海）如图14是用钓鱼竿钓鱼的示意图，O为支点，F1为手对鱼竿的作用力，请画出:鱼线对钓鱼竿拉力F2的示意图；F1的力臂l1F1O90（10贵港）画出图中力F1、F2的力臂L1、L2。答：91（10三明）在图中画出杠扦：所受重力G的示意图；所受拉力F的力臂L。92（10滨州）如图所示，F1是作用在抽水机手柄A点的动力,O为支点，请在图中画出F1的力臂l1。答:93(10南宁）请在图11 中画出力F 的力臂l。答: 94(10黄石）如图9所示，在竖直绝缘墙上B点处安放了一个带正电荷的小球,在B点正上方A点处用一根绝缘杆悬挂着另一个带正电荷的小球c（假定杆上端的A处是不计摩擦的转动轴,杆的质量也忽略不计).小球c在空中处于静止状态时，AB两点的间距、ac两点的间距均恰好等于杆AC的长度。那么,球C此时受到了 个力的作用，并在图中画出其中一个力对转动轴A的力臂L。答：3 95。（10邵阳）画出下图中渔翁用力拉渔网时动力F1的力臂L1和阻力F2的力臂L2 . 96（10盘锦）如图,质量忽略不计的硬棒OB，可以绕固定在墙上的O点转动，B端挂一盏电灯，通过系在A点的线绳将硬棒OB固定。请画出动力F1、动力臂L1和电灯的重力G.OBAF1L1GOBA 答:97（10抚顺）刘爷爷退休后，经常种花种草美化社区，甲图是爷爷用手推车推花土时的情景，手推车模型可以简化成乙图所示的杠杆,请在乙图中画出动力臂L1、阻力F2及阻力臂L2。答:98。（10铁岭）如图，力气大的人，用一只手就可以把一盆水端起，此时脸盆相当于一个杠杆。右边是它的示意图，图中O为支点，A为动力作用点。请你在示意图中画出最小动力F1、动力臂L1和阻力臂L2.答：99.（10酒泉、嘉峪关）如图7所示的杠杆B点挂着重物G,若在A点施加一个最小的力F使杠杆平衡。请在图中画出此力F和力臂L的示意图。略100.（09山东平原县）图中O是杠杆的支点，在图中画出动力F1的力臂。101。（09泰安）两位同学利用左下图所示的可以绕O点自由转动的健身器材进行锻炼，甲同学竖直向下用力F1将另一端的乙同学拉起。请画出拉力F1的力臂L1。102.(09广州）如图14所示，粗细均匀的棒一端搁在地上，另一端与支点O连接要求：(1)作出地面对棒的支持力和棒所受重力的示意图（2)画出重力的力臂答：103。（09兰州) 一块质量分布均匀的长方形木板放在水平地面上，现在要将木板从N端抬起，请你在图中标出支点O的位置，并画出所用最小动力F的示意图和动力臂L（板的厚度不计）。答:104.（09四川自贡）.如图所示,重100N的均匀木棒AB在细绳拉力作用下保持静止.请在图中画出木棒所受拉力的力臂L及所受重力的示意图。答:105。（09四川遂宁)请在图中画出力F的力臂L。答：106。 (09广东）如图所示，用裁纸刀裁纸,加在裁纸刀上的动力为F,支点在0点，请在图中画出其对应的动力臂L答：107。（09山西）某同学在做俯卧撑运动时（如图）,可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出策重力和支撑力F的力臂。答:108（09咸宁）渔夫用绳子通过竹杠拉起渔网，如图所示，请在图上画出绳子AB段对杆拉力F的力臂L。答:109（09湖北恩施）右图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需的最小力的示意图.答:图略110（09四川雅安市）24.如图所示,是一个Z形杠杆，请在图中画出力F对支点O的力臂L。答：图略,正确画出的力臂（2分），如果与力F不垂直但不明显或标式不清等，适当扣分111（09本溪）如图甲所示是小宇同学发明的捶背椅,当坐在椅子上的人向下踩脚踏板时，捶背器便敲打背部进行按摩。请你在图乙中画出踩下脚踏板敲打背部时,杠杆B点受到的阻力F2、阻力臂L2及动力臂L1。答:112(09广西玉林）请在图10中画出动力F1的力臂l1。答:画对力臂给2分。113（09聊城)为了使杠杆保持静止，可以在A点拖加一个力F，力的方向不同，需要力的大小也不同，请在图8中画出力F最小时的示意图答：如图2所示图2图8114 （09黄冈）如图所示的水桶,是在一个最小外力作用下所处的状态。作出此时的受力示意图.答：115（09青岛)如图所示,使用羊角锤拔钉子，请在图中画出动力臂.答：图略116(09广安）如图所示，倒在地上的一块砖，被一竖直向上的力拉起,在这一过程中块绕下端转动.请你作出砖块在图中所示位置时所受拉力F的力臂L117（09陕西)（1)如图是一种简易晾衣架，它的横杆相当于一个杠杆， O点是支点,是阻力，请作出A点受到的动力的示意图和它的力臂答: 如图118. （09大连)如图所示是用杠杆提升中午的装置。请画出重物重力的示意图，并画出拉力F对转轴O的力臂。119。（2009湖南岳阳）画出图丁中渔翁用力拉起鱼网时拉力的力臂。答：120.（09辽宁十二市）如图，杠杆处于平衡状态。请在图中画出小球所受重力的示意图和作用在B点最小力的方向及力臂.
