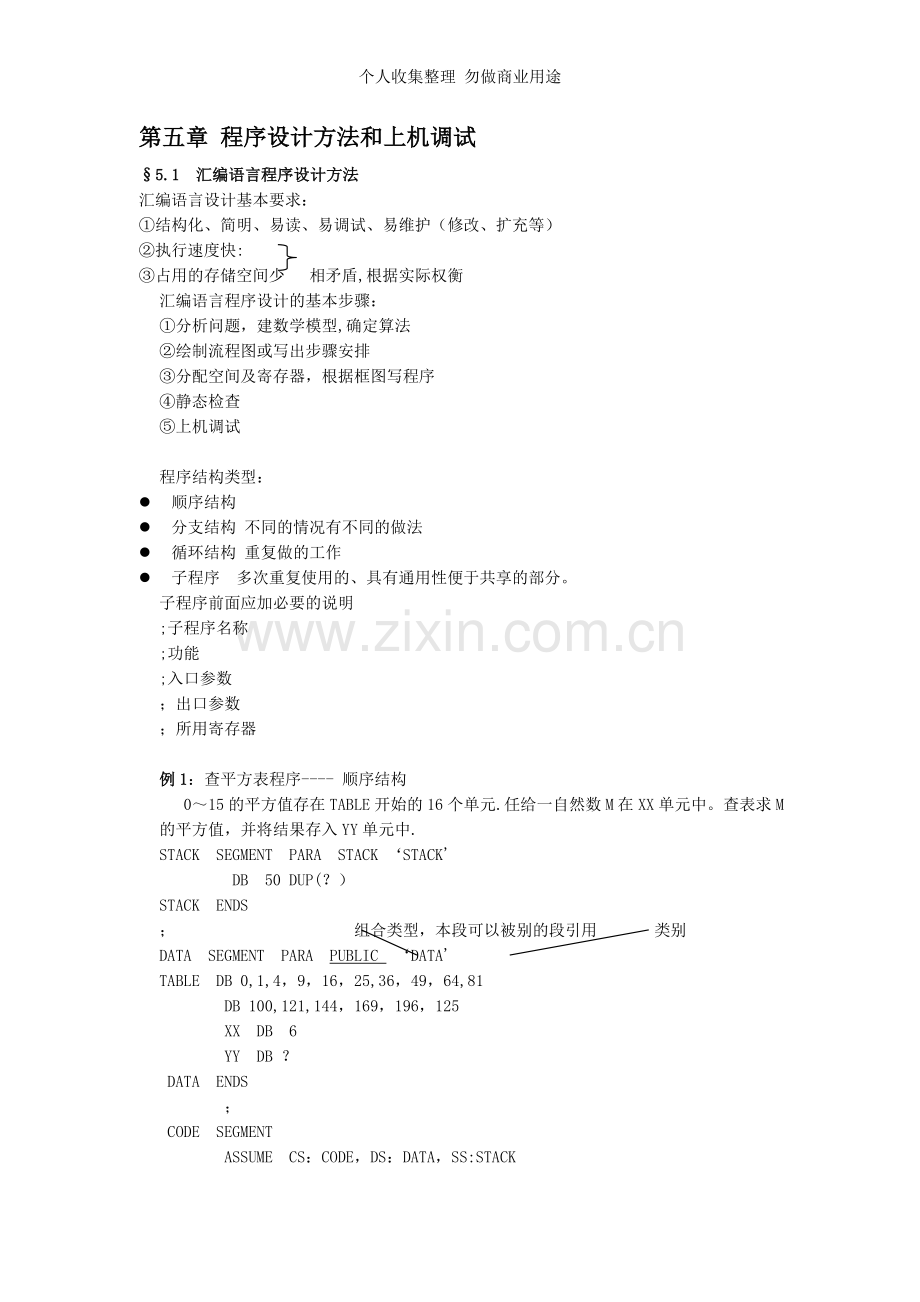

第五章 程序设计方法和上机调试
§5.1 汇编语言程序设计方法
汇编语言设计基本要求：
①结构化、简明、易读、易调试、易维护（修改、扩充等）
②执行速度快:
③占用的存储空间少 相矛盾,根据实际权衡
汇编语言程序设计的基本步骤：
①分析问题，建数学模型,确定算法
②绘制流程图或写出步骤安排
③分配空间及寄存器，根据框图写程序
④静态检查
⑤上机调试

程序结构类型：
l 顺序结构
l 分支结构 不同的情况有不同的做法
l 循环结构 重复做的工作
l 子程序 多次重复使用的、具有通用性便于共享的部分。
子程序前面应加必要的说明
;子程序名称
;功能
;入口参数
；出口参数
；所用寄存器

例1：查平方表程序---- 顺序结构
0～15的平方值存在TABLE开始的16个单元.任给一自然数M在XX单元中。查表求M的平方值，并将结果存入YY单元中.
STACK SEGMENT PARA STACK ‘STACK'
DB 50 DUP(？）
STACK ENDS
； 组合类型，本段可以被别的段引用 类别
DATA SEGMENT PARA PUBLIC ‘DATA'
TABLE DB 0,1,4，9，16，25,36，49，64,81
DB 100,121,144，169，196，125
XX DB 6
YY DB ？
DATA ENDS
；
CODE SEGMENT
ASSUME CS：CODE，DS：DATA，SS:STACK
段寄存器指向说明CS指向CODE段……

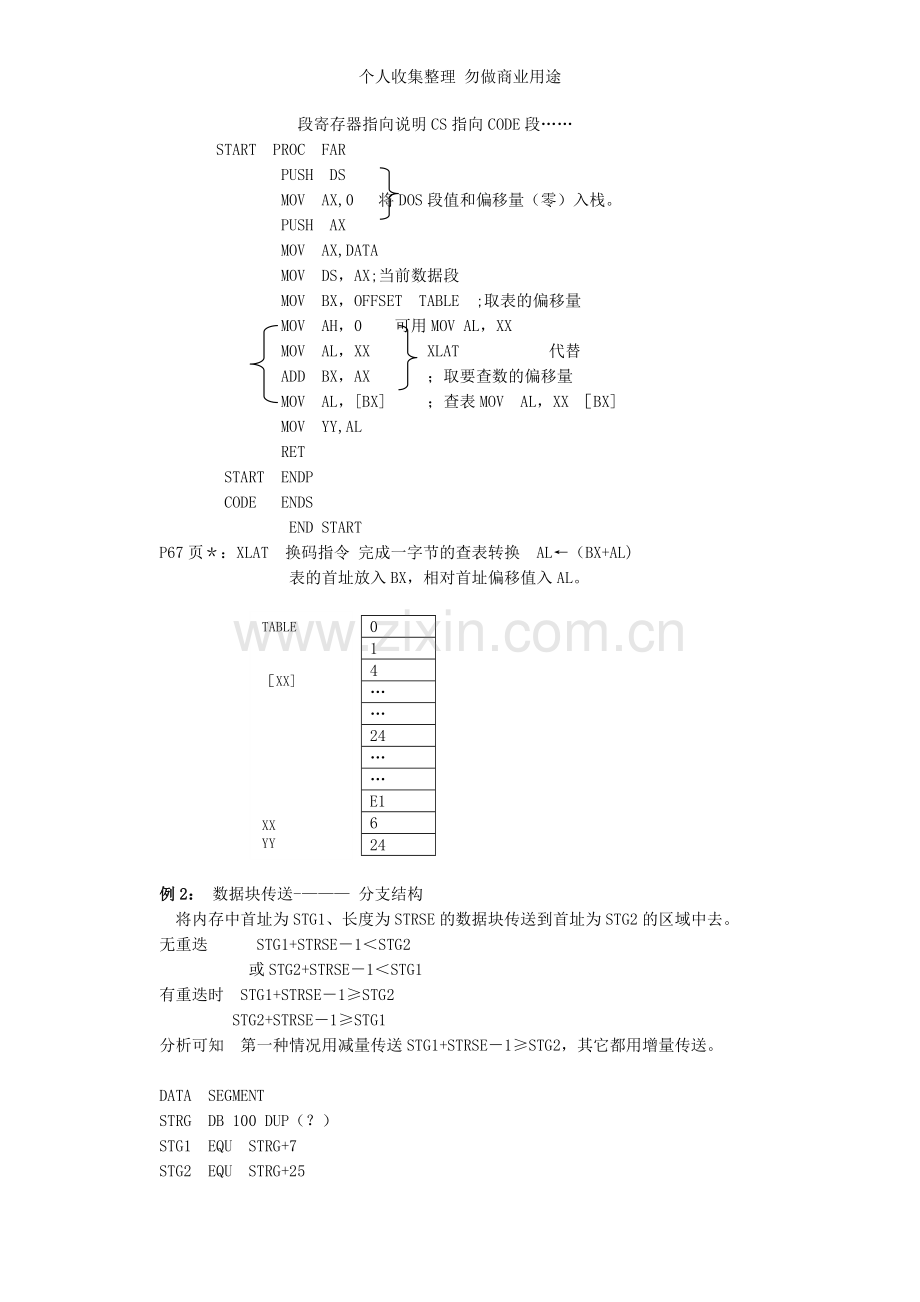

START PROC FAR
PUSH DS
MOV AX,0 将DOS段值和偏移量（零）入栈。
PUSH AX
MOV AX,DATA
MOV DS，AX;当前数据段
MOV BX，OFFSET TABLE ;取表的偏移量
MOV AH，0 可用MOV AL，XX
MOV AL，XX XLAT 代替
ADD BX，AX ；取要查数的偏移量
MOV AL，[BX] ；查表MOV AL，XX ［BX]
MOV YY,AL
RET
START ENDP
CODE ENDS
END START
P67页＊：XLAT 换码指令 完成一字节的查表转换 AL←（BX+AL)
表的首址放入BX，相对首址偏移值入AL。
TABLE

［XX]

XX
YY

0
1
4
…
…
24
…
…
E1
6
24

例2： 数据块传送-——— 分支结构
将内存中首址为STG1、长度为STRSE的数据块传送到首址为STG2的区域中去。
无重迭 STG1+STRSE－1＜STG2
或STG2+STRSE－1＜STG1
有重迭时 STG1+STRSE－1≥STG2
STG2+STRSE－1≥STG1
分析可知 第一种情况用减量传送STG1+STRSE－1≥STG2，其它都用增量传送。

DATA SEGMENT
STRG DB 100 DUP（？）
STG1 EQU STRG+7
STG2 EQU STRG+25
STRSE EQU 50 ；传送50字节数据
DATA ENDS
；
STACK SEGMENT PARA STACK ‘STACK’
DB 100 DUP（？) ；定义100个字节堆栈
STACK ENDS
；
CODE SEGMENT
ASSUME CS：CODE，DS：DATA,ES：DATA，SS：STACK
GOO PROC FAR 主模块用START
PUSH DS
MOV AX，0 DOS入栈
PUSH AX
MOV AX，DATA 指向当前数据段
MOV DS,AX
MOV ES，AX
MOV CX，STRSE ;计数器值
MOV SI，OFFSET STG1；数据源指针
MOV DI,OFFSET STG2；目的数据指针
CLD ；增量传送
MOV BX，SI PUSH SI ；保护源操作数指针
ADD BX，STRSE－1 ADD SI，STRSE－1 ；源最后一个数指针
CMP BX，DI CMP SI,DI ;比较STG1+STRSE－1≥STG2.减
POP SI ；恢复SI ＜STG2。增（?)
JB OK ； 低于则转移
STD ；减量传送
ADD SI，STRSE－1 ；源尾部
ADD DI,STRSE－1 ；目的尾部
OK：REP MOVSB ；重复传送
RET
GOO ENDP
CODE ENDS
END GOO

例5—2 吴 分支结构
存储器中由一串字符串首址为BUF，字符串长度N小于256，要求分别计算出其中数字、字母和其它字符的个数，存放在字符串的下面三个单元中。
解：本题根据字符的ASCII码值范围进行判断，字母41H～5AH，数字30H～39H
DATA SEGMENT
BUF DB N
DB 01H，38H，47H，60H，…，76H
NUM DB 3 DUP(?）
DATA ENDS
;
STACK SEGMENT PARA STACK ‘STACK’
DB 100 DUP(?） ;定义100个字节堆栈
STACK ENDS
；
CODE SEGMENT
MAIN PROC FAR
ASSUME CS：CODE,DS：DATA， SS:STACK
START ：PUSH DS
MOV AX，0 DOS入栈
PUSH AX
MOV AX，DATA 指向当前数据段
MOV DS,AX
MOV CH,N ；数组个数N CH
MOV BX，1
MOV DX，0 ；DH计数字个数，DL计字母个数
LP： MOV AH，BUF [BX] ;第一次取01H AH
CMP AH，30H
JL NEXT ;小于‘0’ 转
CMP AH，39H
JG ABC ;大于‘9'转
INC DH ；数字个数+1
JMP NEXT
ABC: CMP AH,41H
JL NEXT ；小于‘A’ 转
CMP AH，5AH
JG NEXT ；大于‘Z'转
INC DL ；字母个数+1
NEXT: INC BX ;数组地址+1
DEC CH ;计数—1
JNZ LP ；不为0跳转继续
MOV BUF ［BX],DH ；数字个数送内存单元
MOV BUF [BX+1］,DH ;字母个数送内存单元
MOV AH,N
SUB AH，DH ；计算其它字符个数
SUB AH,DL
MOV BUF ［BX+2］,AH ；其它字符个数送内存单元
RET
MAIN ENDP
CODE ENDS
END START
P124 例6 在一个带符号的字类型的数据串中，找出最大值---循环结构
STT SEGMENT PARA STACK ‘STACK‘
DB 50 DUP（？）
STT ENDS
；

DATA SEGMENT
VALUES DW 2,21,87，－23，14，90；0002H,0015H，0057H,FFE9H，000EH，005AH
COUNT EQU ＄-VALUES ；数据串长度字节数,＄-（地址计数器值）
YY DW ？
DATA ENDS
；
CODE SEGMENT
ASSUME CS：CODE,DS：DATA，SS：STT
START PROC FAR
PUSH DS
MOV AX，0 ；DOS交权时，DOS的段值和偏移量入栈.
PUSH AX
MOV AX，DATA 指向DS段(当前）
MOV DS,AX
MOV BX,OFFSET VALUES ；数据首址偏移量
MOV CX,COUNT/2－1 ;量计数器，比较n－1次
MOV AX，［BX］ ；取第一个放AX中，做初始最大值。
FINDM：ADD BX,2 ； 下移一个数据
CMP AX,[BX］ ；原来的最大值与现在的比
JG TESTIP ;若原来的大、不变、转移
MOV AX，［BX] ；否则,换新的最大值入AX
TESTIP： LOOP FINDM ;检查 循环是否结束
MOV YY，AX ； 将最大值放入单元
RET
START ENDP
CODE ENDS
END START
方法：将第一个数据作为初始最大值，再将后面的数据与其比较，将最大值放入AX中。

P131页 例10.在数据段定义了两个数组，编一个程序实现对两数组分别求和。要求采用子程序调用形式。
调用程序用CALL指令调用之前把子程序所需参数入栈，以便子程序运行时使用这些参数.当子程序返回后，这些参数已不再有用，因此子程序结束时的RET指令应使用带常数的返回指令。以便堆栈恢复原态.
STACK SEGMENT PARA STACK ‘STACK‘
SPAE DW 20 DUP（？)
TOP EQU LENGTH SPAE
STACK ENDS
；
DATA SEGMENT
ARY1 DB 1,2，3，4,5，6，7，8，9，10
NUM1 EQU ＄-ARY1 ；求数组1长度
SUM1 DW ？
ARY2 DB 20，30,40，10,21，33
NUM2 EQU $-ARY2 ；求数组2长度
SUM2 DW ？
DATA ENDS
;
MAIN SEGMENT
ASSUME CS:MAIN，DS：DATA，SS：STACK
STR：PUSH DS
MOV AX，0 DOS入栈
PUSH AX
MOV AX，DATA 指向当前数据段
MOV DS,AX
MOV AX，NUM1
PUSH AX ；数组长度进栈。参数1
MOV AX，OFFSET ARY1
PUSH AX ；数组首址偏移量进栈，参数2
CALL FAR PTR SUM ；CS、IP先后进栈
MOV AX，NUM2
PUSH AX
MOV AX，OFFSET ARY2
PUSH AX
CALL FAR PTR SUM
HLT
MAIN ENDS ；主程序结束

；功能:数组求和；入口参数：数组长度、首址偏移量。出口：∑
；所用寄存器AX、BX、CX、BP
PROCE SEGMENT
ASSUME CS：PROCE ，DS：DATA,SS：STACK
SUM PROC FAR
PUSH AX
PUSH BX
PUSH CX
PUSH BP
MOV BP，SP
PUSHF
MOV CX，[BP+14］ ;参数1，因在PUSHF之前SP移入BP，所以+14是参1。
MOV BX,［BP+12］ ；参数2，首址偏移量
MOV AX，0
ADN： ADD AL，[BX］
INC BX
ADC AH，0 ；进位加进去
LOOP ADN
MOV [BX］，AX ；数据之和送结果单元
POPF ；标志出栈 Flag←（sp+1，sp）,sp←sp+2
POP BP
POP CX
POP BX
POP AX
RET 4 ；舍弃两个参数返回原来参数入栈两次。
SUM ENDP
PROCE ENDS
END STR

§5。2 汇编语言上机调试过程
⑴进入用户目录进行程序编辑.
＞login
F:\>cd user
F:\〉user\5
F:\〉user\5\Edit
保存： Alt进入主菜单.Save。 save as…
xyz.ASM.
⑵MASM
Source filename［。ASM]：文件名 源文件
Object filename[xyz.OBJ]： 目标文件
Source Listing ［NUL。LST］: 打印文件
Cross Reference［NOL.CRF]: 交叉索引文件
0 Warning Errors
0 Severe Errors
DOS状态下 TYPE XYZ.ASM
LST 均可打印出来
⑶连接 Link
汇编程序建立的目标码文件即.obj文件必须经过连接以后,才能成为可执行文件.即。EXE文件。
Object Modules［.OBJ］:xyz 目标文件
RON File［xyz.EXE］: 可执行文件
List File［NUL。MAP］: 内存分配图文件
Libraries [。LIB]: 库文件
若有多个要连接的OBJ文件，应一次打入，各OBJ文件名词用“+”号相间隔。
⑷运行文件 XYZ
⑸调用DEBUG程序调试
在\DOS\DEBUG[Path][filemame].
\user\5\xyz.exe
即出现“一"提示符，说明系统已在DEBUG管理之下。
一、 显示内存单元命令。
D 或D[地址] 从地址在显示80H个字节。
当前地址开始 或—D［范围]
显示80H字节
二、修改存储单元内容命令E
E 地址 显示原来单元内容
输入一个字节的16进制数，按空格键，则修改完成。接着显示下一单元的地址和原有内容。按回车结束此命令。
三、检查和修改寄存器内容的命令R
—R 显示所有寄存器内容
—R AX 显示AX寄存器内容
-RF 显示和修改标志位状态
置位：OY DN EI NG ZR AC PE CY-
复位:NV UP DI PL NZ NA PO NC
除跟踪标志T之外。
四、 运行命令 G
-G ［=执行的起始地址偏移量］[断点地址1［断点地址2]]
最多可设置10个断点。
五、跟踪命令T（单步)
—T［=指定地址] 执行指定地址处的一条指令停下来，显示CPU所有寄存器和标志状态。
—T 从CS：IP执行一条指令
—［=指定地址][值］
执行的指令条数。
六、 反汇编命令U
-U 显示32个字节的源程序内容
—U 范围
P118页例：
DATA SEGMENT
TABLE DB 0,1，4，9
XX DB 2
YYO DB ‘RESULT:’
DATA ENDS
；
CODE SEGMENT
ASSUME CS：CODE，DS:DATA，SS：STACK
段寄存器指向说明CS指向CODE段……
START PROC FAR
PUSH DS
MOV AX，0 将DOS段值和偏移量（零)入栈。
PUSH AX
MOV AX，DATA
MOV DS，AX；当前数据段
MOV BX,OFFSET TABLE ；取表的偏移量
MOV AH，0 ；可用MOV AL，XX
MOV AL，XX ； XLAT 代替
ADD BX,AX ;取要查数的偏移量
MOV AL，［BX］ ；查表MOV AL，XX ［BX］
MOV YY，AL
RET
START ENDP
CODE ENDS
END START

…
MOV AL，［BX］
ADD AL，30H ；转换成ASCII码值
MOV YY，AL
加 MOV AH，9
MOV DX，OFFSET YYO
INT 21H
RET

§5。3 宏汇编与条件汇编
源程序中若有的程序段要多次使用,可不重复书写，而用一条宏指令来代替。
格式：宏指令名 MACRO （形式参量表）
…
宏定义体
ENDM
宏调用格式:宏指令名 实元表.
例：8位带符号数相乘，结果放入RESULT单元
被乘数 乘数 结果
宏定义 MULTPLY MACRO OPRD1 ,OPRD2， RESULT
PUSH AX
MOV AL,OPRD1
IMUL OPRD2 ；AX←AL＊OPRD2
MOV RESULT，AX
POP AX
ENDM
宏调用:MULTPLY 240，BL,SAVC
…
宏展开：即在汇编时产生
+ PUSH AX
+MOV AL，240
+IMUL BL
+MOV SAVC，AX
+POP AX
…

实元可以是常数、寄存器、存储单元名及地址或表达式也可以是操作码。
例 移位指令都以S打头，后面可以用宏。
除了MACRO之外，还有宏汇编伪指令REPT、IRP、IRPC也都以ENDM作为结束符.

二. PURGE(用来取消宏定义)与LOCAL
格式：PURGE 宏指令名[，…］
LOCAL 用来说明宏体内的标号为局部标号，以免多次调用宏定义时标号重复而出错。
格式： LOCAL 局部标号表

三。 宏指令与子程序的区别
①宏指令是为了简化源程序的书写,汇编时，把宏定义体插入到宏调用处。所以宏指令并没有简化目标程序，不节省目标程序所占的内存单元。
②子程序方法简化了目标代码,节省空间，但每次调用都要保护现场而后恢复，这样执行时间长点，速度稍慢。
③选用时根据实际情况，速度是主要矛盾时，用宏指令；存储空间是主要矛盾时选用子程序方法。

四。 条件汇编
根据条件决定一段源程序是否在该程序中起作用，起作用的则将其生成目标程序代码，否则，不生成。
多种格式：
IFXX 条件表达式
… (语句体1）

［ELSE］
（语句体2）
…
ENDIF
有：IF、IFE、IFDEF、IFNDEF、IFB、…IFNB、…
计算条件：为真时汇编。
