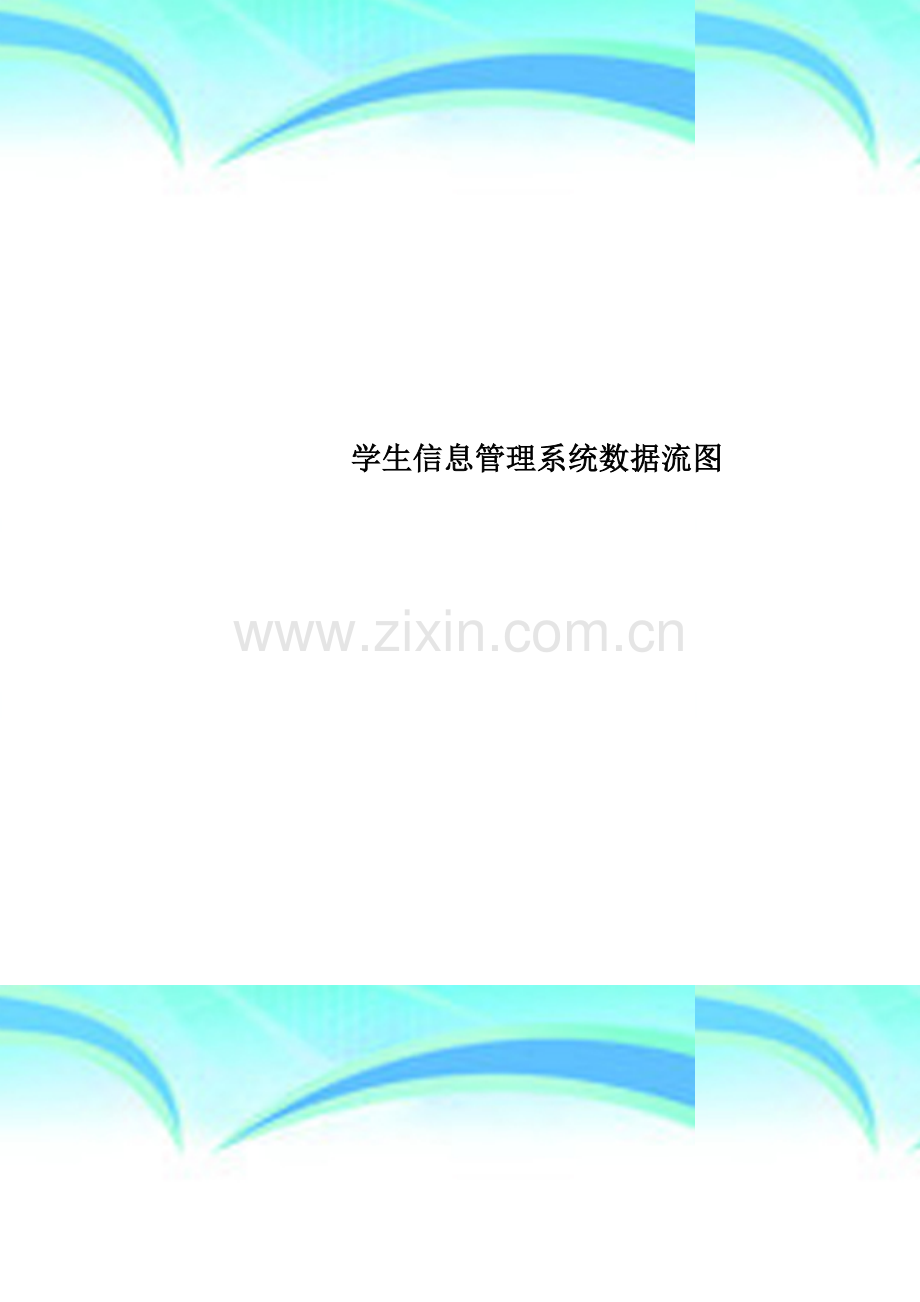

学生信息管理系统数据流图.doc

学生信息管理系统数据流图

———————————————————————————————— 作者：
———————————————————————————————— 日期：

19

个人收集整理 勿做商业用途
学生信息管理系统零层数据图：

学生信息系统1层数据流图：

学生信息数据流图：

老师信息数据流图：

管理员数据信息流图：

数据字典
l 数据流描述：
数据流名：帐号密码
数据来源：用户登录处理
数据去向：统计分析处理
说明：用户输入帐号与密码
数据组成：帐号+密码
数据流量：小

数据流名：查询条件
数据来源:统计分析
数据去向：统计出用户输出信息
说明：用于统计出用户查询的所有条件
数据组成：帐号+密码
数据流量：大

数据流名：录入成绩
数据来源:学生选课成绩
数据去向:学生成绩表
说明:录入学生的选课的成绩信息
数据组成：课程号+课程名
数据流量:大

数据流名：录入课程
数据来源：教务处制定的课程
数据去向：学生选课表
说明：录入学生选择的课程
数据组成：课程代号+课程名
数据流量：小

数据流名：老师查询条件
数据来源：统计分析
数据去向:老师查询的相关信息
说明：查询老师权限范围内的数据
数据组成:学生学号+课程号+课程名+老师编号
数据流量:小

数据流名：学生查询条件
数据来源：统计分析
数据去向:查询学生的相关信息
说明:在学生权限范围内查询信息
数据组成:学号+课程号+课程名+成绩+选课名+籍贯+年级+专业+院系+年级
数据流量：大

数据流名:管理员查询条件
数据来源：统计分析
数据去向：查询学生老师管理员的相关信息
说明：在管理员权限范围内查询信息
数据组成：学号+老师编号+籍贯+出生年月+年级+性别+民族+专业+院系+政治面貌+职称
数据流量：大

数据流名：录入学生与老师
数据来源：老师与学生信息表
数据去向：增删老师与学生
说明：管理学生与老师信息
数据组成:学号+老师编号+出生日期+籍贯+性别+名族
数据流量：小

数据流名：课程信息
数据来源:管理员录入胡课程
数据去向：课程信息的管理,增加与修改
说明：管理课程信息
数据组成：课程代号+课程名+出版社+作者+专业+系别+年级
数据流量:小

l 数据元素词条描述:
l 学生信息管理:
属性名
字段名称
数据类型
长度
备注
学号
Xs_xh
Char
6
主键
姓名
Xs_xm
char
8
不空
性别
Xs_xb
bit
2
不空
民族
Xs_mz
char
4
不空
出生日期
Xs_csrq
smalldatetime
20
不空
系别
Xs_xib
char
4
不空
专业
Xs_zy
char
8
不空
年级
Xs_nj
char
8
不空
籍贯
Xs_jg
char
50
不空
名称：学生信息管理
别名:
描述：反应学生基本信息情况
定义：学生信息管理=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯
位置：学生信息的录入
学生信息的查询
学生信息的修改

l 课程信息管理:
属性名
字段名称
数据类型
长度
备注
课程代号
Kc_dh
char
6
主键
课程编号
Kc_bh
char
6
不空
课程类型
Kc_lx
char
8
不空
学分
Kc_xf
int
2
不空
学时
Kc_xs
int
2
不空
名称:课程信息管理
别名:
描述：反应课程基本信息
定义：课程信息管理=课程代号+课程编号+课程类型+学分+学时
位置：课程信息的录入
课程信息的查询
课程信息的修改

l 成绩信息管理：
属性名
字段名称
数据类型
长度
备注
序号
Cj_xh
int
2
不空
课程号
Cj_kch
char
6
主键
学分
Cj_xf
int
2
不空
类型
Cj_lx
char
6
不空
考核方式
Cj_khfs
char
8
不空
成绩
Cj_cj
int
2
不空
辅修标记
Cj_bj
char
6
不空
名称：成绩信息管理
别名:
描述：反应成绩基本信息
定义:成绩信息管理=序号+课程名+学分+类别+考核方式+成绩+辅修标记
位置:成绩信息录入
成信息的查询
成绩信息修改

l 选课信息管理：
属性名
字段名称
数据类型
长度
备注
课程代号
Xk_dh
char
6
主键
课程名
Xk_kcm
char
8
不空
学分
Xk_xf
int
2
不空
类别
Xk_lb
char
6
不空
任课老师
Xk_dkls
char
6
不空
人数
Xk_rs
int
2
不空
班级
Xk_bj
char
6
不空
名称：选课信息管理
别名：
描述：反应选课基本信息
定义：选课信息管理=课程代号+课程名+学分+类别+任课老师+人数+班级
位置：选课信息录入
选课息的查询
选课信息修改
l 老师信息管理:
属性名
字段名称
数据类型
长度
备注
老师编号
Ls_bh
char
6
主键
姓名
Ls_xm
char
6
不空
性别
Ls_xb
bit
2
不空
出生日期
Ls_csrq
smalldatetime
20
不空
职称
Ls_zc
char
8
不空
院系
Ls_yx
char
6
不空
籍贯
Ls_jg
char
50
不空
电话
Ls_dh
char
12
不空
名称:老师信息管理
别名：
描述：反应老师基本信息
定义：老师信息管理=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话
位置：老师信息录入
老师信息查询
老师信息修改

l 密码信息管理：
属性名
字段名称
数据类型
长度
备注
用户名
Ma_xm
char
6
不空
丢密码
Ma_xm
char
6
不空
新密码
Ma_xma
char
6
不空
确认密码
Ma_qrma
char
6
不空
名称：密码信息管理
别名:
描述：反应密码基本信息
定义：密码信息管理=用户名+丢密码+新密码+确认密码
位置:密码信息的修改

l 课程安排信息管理:
属性名
字段名称
数据类型
长度
备注
年级
Kcap_zy
char
6
不空
专业
Kcap_nj
char
8
不空
班级
Kcap_bj
char
6
不空
院系
Kcap_yx
char
6
不空
周数
Kcap_zs
int
2
不空
内容
Kcap_nr
char
12
不空
名称：课程安排信息管理
别名：
描述：反应课程安排基本信息
定义：课程安排信息管理=年级+专业+班级+院系+周数+内容
位置：课程安排信息录入
课程安排信息查询
课程安排信息修改

l 管理员信息:
属性名
字段名称
数据类型
长度
备注
姓名
Gl_xm
char
6
不空
性别
Gl_xb
bit
2
不空
民族
Gl_mz
char
4
不空
出生日期
Gl_csrq
smalldatetime
20
不空
电话
Gl_dh
char
12
不空
籍贯
Gl_jg
char
50
不空
名称：管理员信息
别名：
描述：反应管理员基本信息
定义：管理员信息=姓名+性别+民族+出生年月+籍贯+电话
位置：管理员信息录入
管理员信息查询
管理员信息修改

l 学生统计分析：
属性名
字段名称
数据类型
长度
备注
姓名
tj_xm
char
6
不空
性别
tj_xb
bit
2
不空
民族
tj_mz
char
4
不空
出生日期
tj_csrq
smalldatetime
20
不空
电话
tj_dh
char
12
不空
籍贯
tj_jg
char
50
不空
课程号
tj_kh
int
2
不空
课程名
tj_km
char
6
不空
学分
tj_km
int
2
不空
名称:学生统计分析
别名：
描述:反应用户查询的相关信息
定义：统计分析=姓名+性别+民族+出生年月+籍贯+电话+课程号+课程名+成绩+学分
位置：学生信息录入
学生信息查询
学生信息修改

l 学生统计分析：
属性名
字段名称
数据类型
长度
备注
姓名
xtj_xm
char
6
不空
性别
xtj_xb
bit
2
不空
民族
xtj_mz
char
4
不空
出生日期
xtj_csrq
smalldatetime
20
不空
电话
xtj_dh
char
12
不空
籍贯
xtj_jg
char
50
不空
课程号
xtj_kh
int
2
不空
课程名
xtj_km
char
6
不空
学分
xtj_km
int
2
不空
名称：学生统计分析
别名:
描述：反应学生查询的相关信息
定义：学生统计分析=姓名+性别+民族+出生年月+籍贯+电话+课程号+课程名+成绩+学分
位置:学生信息录入
学生信息查询
学生信息修改

l 老师统计分析：
属性名
字段名称
数据类型
长度
备注
姓名
ltj_xm
char
6
不空
性别
ltj_xb
bit
2
不空
民族
ltj_mz
char
4
不空
出生日期
ltj_csrq
smalldatetime
20
不空
电话
ltj_dh
char
12
不空
职称
ltj_jg
char
50
不空
成绩
ltj_cj
int
2
不空
课程名
ltj_km
char
6
不空
学分
ltj_km
int
2
不空
名称：老师统计分析
别名:
描述：反应老师查询的相关信息
定义：老师统计分析=姓名+性别+民族+出生年月+籍贯+电话+职称+课程名+成绩+学分
位置：课程信息录入
老师信息查询
学生成绩修改

l 管理员统计分析：
属性名
字段名称
数据类型
长度
备注
姓名
gtj_xm
char
6
不空
性别
gtj_xb
bit
2
不空
民族
gtj_mz
char
4
不空
出生日期
gtj_csrq
smalldatetime
20
不空
电话
gtj_dh
char
12
不空
职称
gtj_jg
char
50
不空
课程名
gtj_km
char
6
不空
名称：管理员统计分析
别名：
描述：反应管理员查询的相关信息
定义：管理员统计分析=姓名+性别+民族+出生年月+籍贯+电话+职称+课程名
位置：老师与学生信息录入
老师与学生信息修改
学生、老师、成绩修改

l 统计课程:
属性名
字段名称
数据类型
长度
备注
课程代号
ktj_kh
int
2
不空
课程名
ktj_km
char
6
不空
老师
ktj_km
char
6
不空
学分
ktj_km
int
2
不空
学时
ktj_km
int
2
不空
名称:统计课程
别名：
描述：学生查询选择课程的相关信息
定义：统计课程=课程代号+课程名+老师+学分+学时
位置：选择课程的查询
退选课程

l 统计成绩：
属性名
字段名称
数据类型
长度
备注
学号
kcj_xh
char
6
不空
姓名
kcj_xm
char
8
不空
课程名
kcj_km
char
6
不空
成绩
kcj_cj
int
2
不空
学分
kcj_xf
int
2
不空
名称:统计成绩
别名：
描述:反应学生成绩的相关信息
定义：统计成绩=学号+姓名+课程名+成绩+学分
位置：成绩信息查询

l 统计学生:
属性名
字段名称
数据类型
长度
备注
学号
txs_xh
char
6
不空
姓名
txs _xm
char
8
不空
课程名
txs _kh
char
6
不空
成绩
txs _cj
int
2
不空
学分
txs _xf
int
2
不空
名称：统计学生
别名:
描述：查询学生的相关信息
定义：统计学生=姓名+性别+民族+毕业情况+年级+出生年月+籍贯+电话
位置:学生信息录入
学生信息查询
学生信息修改

l 统计老师:
属性名
字段名称
数据类型
长度
备注
姓名
tls_xm
char
6
不空
性别
tls_xb
bit
2
不空
民族
tls_mz
char
4
不空
出生日期
tls_csrq
smalldatetime
20
不空
电话
tls_dh
char
12
不空
籍贯
tls_jg
char
50
不空
名称：统计老师
别名：
描述：查询老师的相关信息
定义：统计老师=姓名+性别+民族+职称+出生年月+籍贯+电话
位置：老师信息录入
老师信息查询
老师信息修改
l 统计课程:
属性名
字段名称
数据类型
长度
备注
课程代号
tjk_dh
char
6
不空
课程名
tjk_km
char
8
不空
出版社
tjk_cb
char
20
不空
年级
tjk _nj
char
6
不空
惜别
tjk_xb
char
8
不空
专业
tjk_zy
char
6
不空
名称:统计课程
别名：
描述：查询授课的相关信息
定义：统计课程=课程代号+课程名+出版社+年级+系别+专业
位置：课程信息录入
课程信息查询
课程信息修改

l 统计学分:
属性名
字段名称
数据类型
长度
备注
学号
txf_dh
char
8
不空
课程学分
txf _km
int
2
不空
总学分
txf_cb
int
2
不空
名称：统计学分
别名：
描述:查询学生学分相关信息
定义：统计学分=学号+课程学分+总学分
位置：学生学分的查询
