创羿科技婴儿防盗
管理系统项目计划书

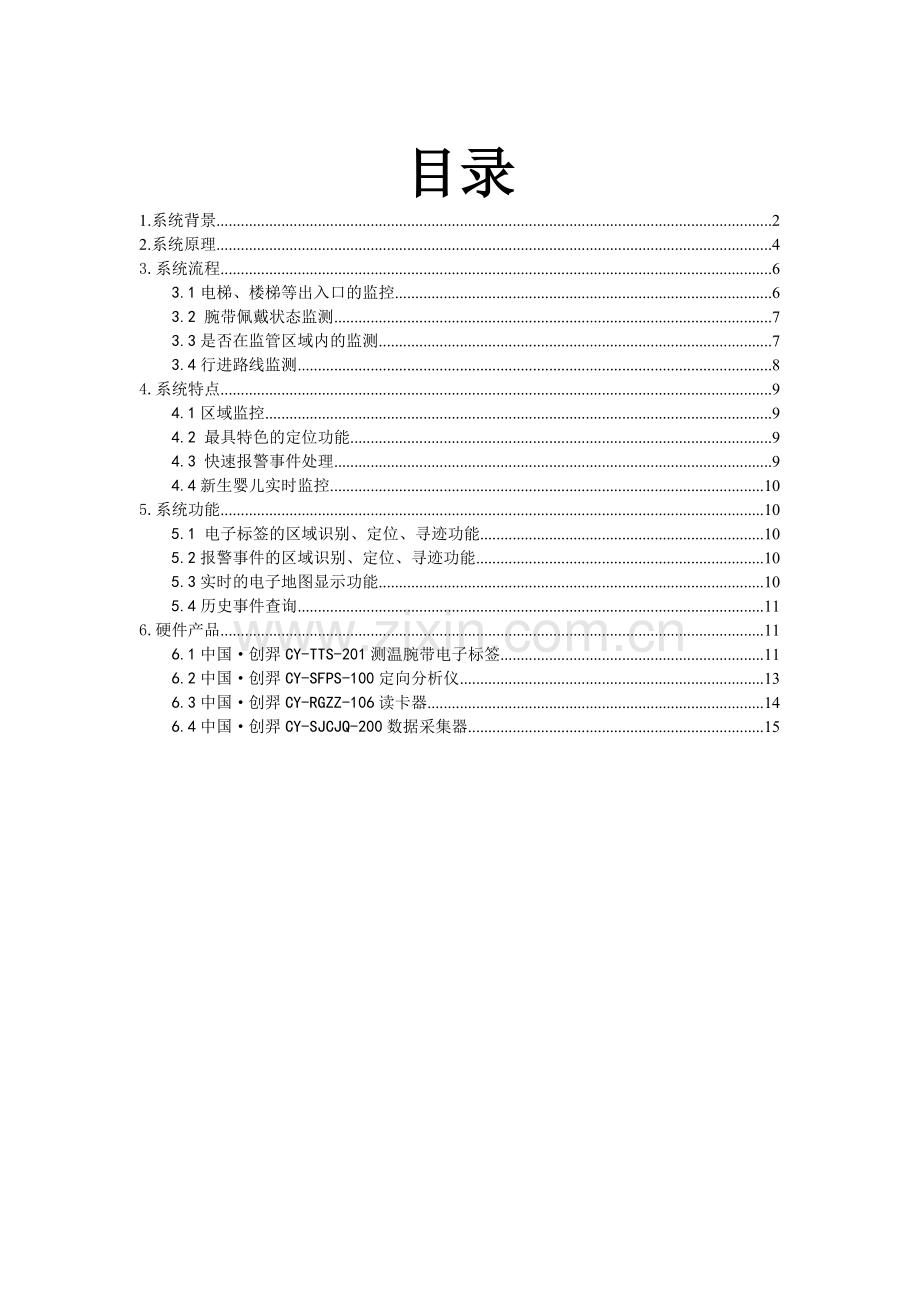

目录
1.系统背景 2
2.系统原理 4
3.系统流程 6
3.1电梯、楼梯等出入口的监控 6
3.2 腕带佩戴状态监测 7
3.3是否在监管区域内的监测 7
3.4行进路线监测 8
4.系统特点 9
4.1区域监控 9
4.2 最具特色的定位功能 9
4.3 快速报警事件处理 9
4.4新生婴儿实时监控 10
5.系统功能 10
5.1 电子标签的区域识别、定位、寻迹功能 10
5.2报警事件的区域识别、定位、寻迹功能 10
5.3实时的电子地图显示功能 10
5.4历史事件查询 11
6.硬件产品 11
6.1中国·创羿CY-TTS-201测温腕带电子标签 11
6.2中国·创羿CY-SFPS-100定向分析仪 13
6.3中国·创羿CY-RGZZ-106读卡器 14
6.4中国·创羿CY-SJCJQ-200数据采集器 15

1.系统背景
在医疗体制不断完善的今天，医院的信息化程度已经大大提高，现在的大型医院都已经用上了医院信息管理系统，它是医院管理同现代软件技术、网络技术相结合的产物。
但是，目前的医院信息管理系统能存在着很多问题，为此，创羿科技提出了婴儿防盗管理系统解决方案，该方案针对婴儿监护等医院信息系统的盲区进行科学化管理，并与医院自身管理系统相结合，为提高医院现代化水平、更加方便人们就医、方便医院管理做出了贡献。

网络拓扑图
2.系统原理

妇幼保健院一、二、五层设备分布示意图

妇幼保健院三层设备分布示意图

妇幼保健院四层设备分布示意图
为每个婴儿佩戴一个测温腕带标签，此腕带标签为有源标签，内置温度传感器，当贴于婴儿皮肤时，默认皮肤温度，系统默认为正常状态。当非法脱离婴儿身体，无法感知婴儿体温时，系统将发出警报。
在每个楼层内布置全向读卡器，保证整栋楼层的信号覆盖。在电梯A和电梯B及楼道的出入口出分别布置定向分析仪，用来准确区分佩戴标签人员的出入情况。
当出现标签信号在楼层内非法移动时，如本应是读卡器A读取的标签信息，却被读卡器B及其他读卡器读取到时，系统将发出警报。
当标签非法脱离楼层时,经过电梯或楼梯的出入口，放在出入口的定向分析仪将记录此时标签的相关数据，如经过时间、标签内部基本信息等，方便管理员迅速找到事发地点。
3.系统流程

系统拓扑图
3.1电梯、楼梯等出入口的监控
在妇幼保健院的大门、电梯及楼道出入口布置定向分析仪，其识别距离可精确到3-5米，准确识别人员的出入情况。
当带有测温腕带的婴儿在规定的时间内非法被人员带离监控区域内时，经过电梯或楼梯的出入口，定向分析仪将记录标签信息及通过时间，并将此数据通过有线方式经过协调器等中间设备传给系统终端，系统将触发报警，告知管理者某病房的某婴儿被非法带离监管区域，请及时采取措施。

系统流程示意图
3.2 腕带佩戴状态监测
为婴儿佩戴的测温腕带，靠近手腕一测内置温度传感器，此腕带为有源腕带，工作方式是主动式，可以不停的往外发射信号。
当测温腕带贴近婴儿皮肤时，可感知皮肤温度，这时布置在相应区域内的读卡器通过中间设备将标签先关数据信息传递给系统终端，系统默认为婴儿是佩戴标签的状态。
如果标签非法脱离，传感器无法感知皮肤温度时，读卡器会将此数据传递给系统终端，系统将会发出警报，告知管理者，标签与人体脱离，请及时采取措施。
3.3是否在监管区域内的监测
当佩戴腕带标签的婴儿在监管区域内时，安放在区域内的全向读卡器将实时读取标签信息，并通过有限方式传递给系统终端，系统终端将对标签信息及时间进行记录。
如果出现在规定时间内，标签非法脱离监管区域时，读卡器无法正常读取标签信息或读不到标签信息，将在第一时间触发系统警报，告知管理者有标签脱离区域，请及时采取措施。
值班人员在系统终端可随时对在相应监管区域内的婴儿数量进行查看，确定婴儿确实在病房内，以保证婴儿的安全。
3.4行进路线监测

人员行进路线示意图
当佩戴标签的婴儿被非法带离时，经过安放在楼内各处的读卡器，读卡器将对此时标签的数据及经过时间进行记录。
根据标签移动时经过的读卡器和定向分析仪，系统将对其行进路线进行记录，如图所示，当佩戴腕带的婴儿被人员非法从病房1的监管域内带走时，经过大厅及楼道B和C的读卡器，到达电梯厅A，布置在电梯厅内外的定向分析仪C和D读取相应的标签信息，并记录出入状态及经过时间。进入楼梯时，通过布置在楼梯门口的定向分析仪E和F，也可以对标签的出入状态及经过时间进行记录，系统将读卡 线。
4.系统特点
4.1区域监控
　　母婴识别防盗管理系统提供对整个病区提供防护：
　　(1) 电梯、楼梯等出入口的监控
　　(2) 腕带佩戴状态监测
(3) 是否在监管区域内的监测
(4) 行进路线监测
系统通过全方位、多层次的监控，实现对整个病区的无缝覆盖，从病房开始为新生婴儿提供全面细致的防护。
4.2 最具特色的定位功能
　　系统不但可以准确的识别婴儿，而且还可以快速的定位到每个婴儿当前所在的监管区域，方便医护人员快速准确的确定婴儿位置。
4.3 快速报警事件处理
　　而本系统依托独特的定位功能，能快速的指示发生报警的准确位置，引导护士或保安人员迅速的到达报警发生的位置。
4.4新生婴儿实时监控
婴儿防盗管理系统提供对婴儿的无间断监控。系统不断监控婴儿所处的区域位置，让新生婴儿全天处于系统无微不至的关注下。
5.系统功能
5.1 电子标签的区域识别、定位、寻迹功能
系统能够对部署设备的整个病房区域进行监控，具备标签的区域
定位和跟踪能力。
　　能够实时监控佩戴防盗标签的病患所处的位置，并跟踪记录病患的移动情况，可以更加有效地实施监控和保护；
5.2报警事件的区域识别、定位、寻迹功能
系统能够对部署设备的整个病房区域进行监控，具备事件的区域定位能力。发生偷盗、设备被破坏等事件时，能够立即触发报警，并定位报警事件发生的位置，有效地提高报警的处理速度，及时遏止盗窃事件的发生。快速灵敏报警功能。
5.3实时的电子地图显示功能
系统采用电子地图显示，能够显示医院平面图和相关资料；在配置系统的病房区域内，能够实时显示各个区域内标签的数量和工作状态；
系统具备报警事件的定位功能，发生报警事件时，能够立即定位事件发生的位置，发出提示音，弹出报警框，并立即调出对应地图，在相应位置做出标识；
5.4历史事件查询
提供各类历史事件查询界面，方便回溯查询历史事件；
提供事件查询结果导出接口(XLS 格式)；
6.硬件产品
6.1中国·创羿CY-TTS-201测温腕带电子标签

CY-TTS-201测温腕带电子标签，配合读写设备能完成对人员身份和所在区域的识别。可广泛应用于企事业单位、学校、养老院、医院等公共场所。实现对人员的考勤、人员追踪、自动出入的管理。腕带采用特殊材质，设计简洁，任何携带者都将感到十分舒适。该产品具有低功耗、使用寿命长，平均成本低等优点。
产品性能
工作频率：2.4GHz―2.5GHz ISM 微波段
识别距离：0-200m
工作电流：小于13mA
功 耗 性：超低功耗，更健康、更安全
使用寿命：5年
安全性能：防雷、防冲击，满足工业环境要求
调制方式：GFSK
静态电流：小于2μA
工作电流：小于15mA
工作湿度：小于85％
侦测温度：-40℃ ～ +85℃
工作温度：-20℃ ～ +60℃
抗干扰性：10V/m 0.1～1000MHz AM调幅电磁波
外壳材料：高温改性ABS塑料
产品颜色：各种颜色
防护等级：IP34 防水
安装位置：手腕部位
6.2中国·创羿CY-SFPS-100定向分析仪

产品性能
工作频率 ： 2.4GHz―2.5GHz ISM 微波段
识别精度 ： 3-5M
识别能力 ： 同时识别 200 张标签
识别方式 ： 全方向识别、定向识别
环境温度 ： 在-40℃-85℃
使用寿命 ： 30年
抗干扰性 ： 使用频道隔离技术，多个设备互不干扰
安全性能 ： 防水、防雷、防冲击，满足工业环境要求
通信接口 ： RS232/RS485/RJ45
电    源 ： 9V/12V-3A DC电源
天线极化 ： 垂直
数据速率 ： 最高10M bit/s
6.3中国·创羿CY-RGZZ-106读卡器

中国·创羿CY-RGZZ-106读写器是在标准版的基础上增加了GPRS技术，大幅度提高了产品的性能。该产品是短距离、多点、多跳无线通讯产品，能够简单、快速的为串口终端设备增加无线通讯的能力。该产品使用寿命可达30年之久，具有低功耗、性能稳定、工作可靠，信号传输能力强等优势。读卡器外壳采用防水、防潮、防腐蚀的特殊材料，即使在野外也可以长时间正常工作。
产品性能
工作频率 ：2.4GHz―2.5GHz ISM 微波段
识别距离 ：有效识别距离可达0-1500m，可调节
识别速度 ：最高识别速度可达200公里/小时
识别能力 ：同时识别 200 张标签
识别方式 ：全方向识别、定向识别
外接电源 ：220V交流电
环境温度 ： 在-35℃-85℃
使用寿命 ：30年
6.4中国·创羿CY-SJCJQ-200数据采集器

创羿科技CY-SJCJQ-200数据采集器是创羿科技RDID同类产品中最基本的配套产品。该产品性能稳定，能对接收到的数据信号进行完好的接收、存储、转发、放大，统一管理接收到的数据。数据采集器是协调器使用过程中的配套产品，完全满足对信息量大的数据处理。
创羿科技CY-SJCJQ-200数据采集器性能稳定、工作可靠、信号中转、放大能力强。其良好的性能、出色的外观、出众的性价比，使其在同类产品中受到普遍的欢迎。
产品性能
环境温度 ： 在-20℃-40℃
湿 度 ： 5%RH—95%RH（无凝露）
使用寿命 ： 30年
安全性能 ： 防雷、防冲击，满足工业环境需求
通信接口 ： AD/DC
电    源 ： 220V
数据速率 ： 最高10M bit/s
外形尺寸 ： 26cm*29.5cm*12cm
产品重量 ： 2kg
外壳材料 ： 金属材质
产品颜色 ： 银白色
