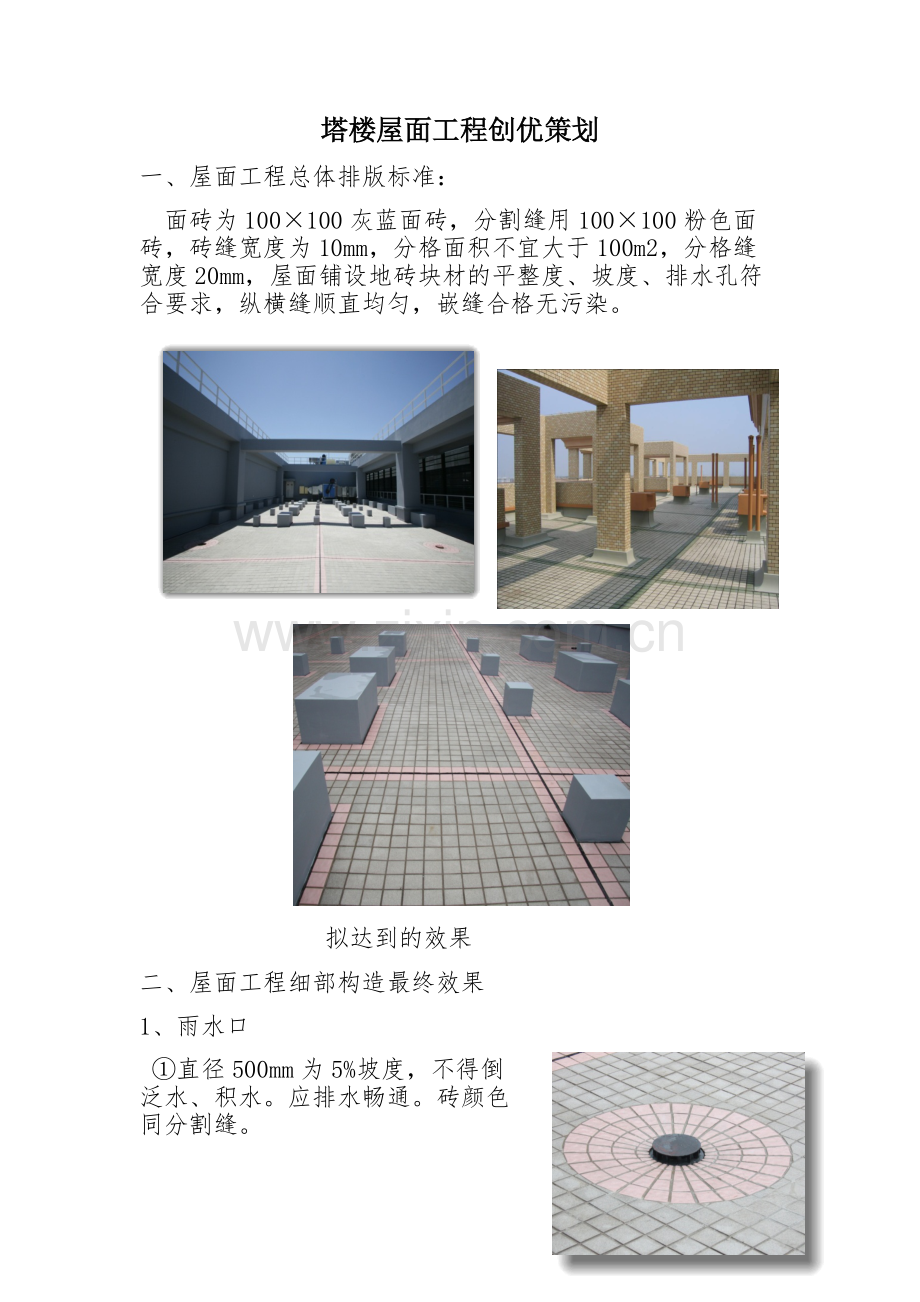

塔楼屋面工程创优策划
一、屋面工程总体排版标准：
面砖为100×100灰蓝面砖，分割缝用100×100粉色面砖，砖缝宽度为10mm，分格面积不宜大于100m2，分格缝宽度20mm，屋面铺设地砖块材的平整度、坡度、排水孔符合要求，纵横缝顺直均匀，嵌缝合格无污染。

拟达到的效果
二、屋面工程细部构造最终效果
1、雨水口
①直径500mm为5%坡度，不得倒泛水、积水。应排水畅通。砖颜色同分割缝。
②水落口埋设标高，应考虑水落口设防时增加的附加层和柔性密封层的厚度及排水坡度加大的尺寸；
③水落口与基层接触处，应留宽20mm、深20mm凹槽，嵌填密封材料

2、钢柱与屋面节点处理
①高度出屋面面层300mm，抹灰防水，粘贴小花砖50×100
②柱子与屋面节点分割缝宽度为30mm
③卷材防水屋面基层与钢柱的交接处，均应做成圆弧。圆弧半径为50mm
3、外侧女儿墙节点处理
①抹灰防水，粘贴小花砖50×100
② 女儿墙与屋面节点分割缝宽度为30mm
③卷材防水屋面基层与女儿墙的交接处，均应做成圆弧。
圆弧半径为50mm

4、内侧女儿墙节点做法
①抹灰防水，粘贴小花砖50×100
②女儿墙与屋面节点分割缝宽度为30mm
③卷材防水屋面基层与女儿墙的交接处，均应做成圆弧。 圆弧半径为50mm
5、设备基础做法
①抹灰防水，粘贴小花砖50×100
② 设备基础与屋面节点分割缝宽度为30mm
③卷材防水屋面基层与女儿墙的交接处，均应做成圆弧。
圆弧半径为50mm
6、屋面排气孔设置

7、屋面透气帽设置

8、小屋面挑檐滴水线

9、过桥

三、防水之前基层处理
1、突出屋面钢柱、透气帽、透气孔、管道浇筑砼墩台

2、出屋面管道

四、防水要求
1、伸出屋面管道的防水构造应符合下列要求
①、管道周围与找平层或细石混凝土防水层之间，应预留20mm×20mm的凹槽，并用密封材料嵌填严密。
②、管道根部四周应增设附加层，宽度和高度均不应小于300mm
③、管道上的防水层收头处应用金属箍紧固，并用密封材料封严
④、出屋面管道防水高度应满足300mm
