鲁班奖项目现场临时用电策划案.doc

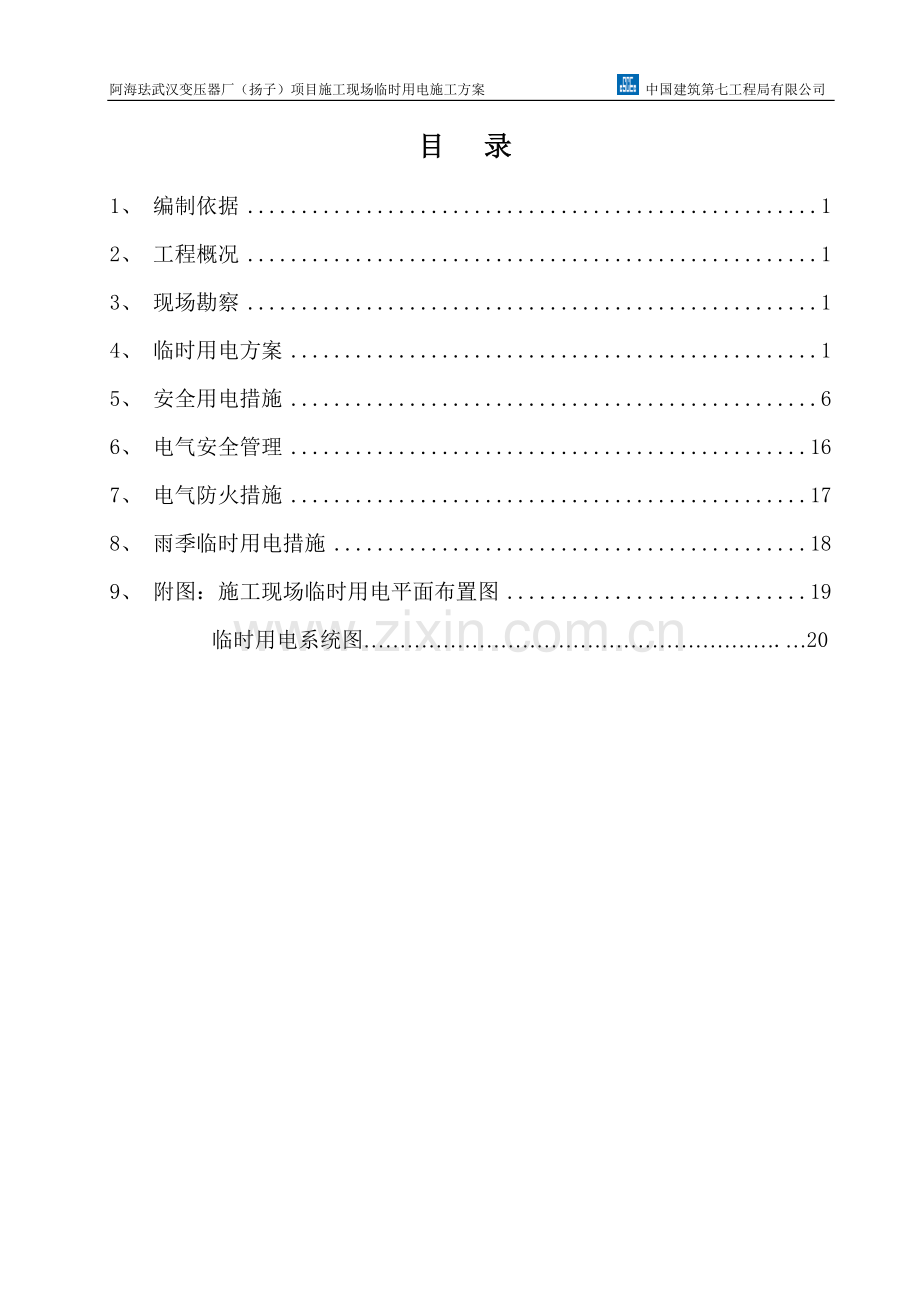

目 录
1、 编制依据 1
2、 工程概况 1
3、 现场勘察 1
4、 临时用电方案 1
5、 安全用电措施 6
6、 电气安全管理 16
7、 电气防火措施 17
8、 雨季临时用电措施 18
9、 附图：施工现场临时用电平面布置图 19
临时用电系统图………………………………………………….…20
18

阿海珐武汉变压器厂（扬子）项目施工现场临时用电施工方案 中国建筑第七工程局有限公司
1.编制依据
1.1《低压配电设计规范》GB50054-95中国建筑工业出版社
1.2《施工现场临时用电安全技术规范》（JGJ46—2005）
1.3《建设工程施工现场供用电安全规范》（GB50194—93）
1.4 《通用用电设备配电设计规范》（GB50055—93》
1.5 《供配电系统设计规范》（GB50052—95》
1.6 《建筑施工安全检查标准》（JGJ59—99》
1.7 拟建工程施工图及施工组织设计
2.工程概况
本工程位于武汉阳逻经济开发区宝露棉公司南侧,东邻余泊北路,南侧约700处为汉施公路.工程占地面积为128276.459平方米,建筑面积约37000平方米.单位工程项目有钢结构联合厂房、办公楼及其他附属设施.
3.现场勘察
现场北面有一315KVA变压器可提供电源,但变压器额定容量需经核算后确定是否可用.
4.临时用电方案
4.1、确定电源进线、变压器
根据甲方提供变压器安装地地理位置,使用一台箱式变压器,（具体布置见附图）.根据用电量地实际计算,主电源线均采用BX型（铜芯橡皮线）电缆供电,既可保证施工用电.
4.2、配电箱地位置及走向
由于施工现场路线较长,实施工期紧任务重,跨越路口多等不利因素地影响,所有电缆线路均采用埋地敷设,过路口时采取特殊保护措施敷设（加保护钢套管）,以确保车辆及人员地通行安全.在变压器处设总控制配电盘,分配电箱设置在用电设备或负荷相对集中地区域,供施工使用.其所有用电设备均采用采用三级配电,两级防护,其开关箱漏电保护器地额定漏电动作电流不大于30毫安,其漏电动作时间不大于0.1秒；总配电箱中漏电保护器地额定漏电动作电流应大于30毫安,一般为100～200毫安,其漏电动作时间应大于0.1秒,一般为0.15～0.3秒,但要保证其额定漏电动作电流与额定漏电动作时间地乘积不大于30mA.S.根据本工程用电地实际情况,在各总配电箱处做一组重复接地,其阻值不大于10欧,以确保施工用电地要求.
（一）用电负荷计算
工程施工用电设备一览表
机械或设
备名称
型号
规格
数量
国别
产地
额定功率
(KW)
合计功率
备注
龙门架

1台

7.5KW
7.5KW

砂浆搅拌机
UJ325
1台
武汉
3KW
3 KW

砼搅拌机
JW500
1台

30KW
30KW

钢筋调直机
GT4/14
1台

4KW
4 KW

钢筋弯曲机
GW40
1台

3KW
3 KW

钢筋切断机
QJ40-1
1台

5.5KW
5.5 KW

交流电焊机
BX3-200-2
30台
上海
23.4KVA
702 KVA

CO2气体保护焊
NBC-500A
10
上海
27KVA
270 KVA

闪光对焊机
UN2-150
1台

100KVA
100KVA

电渣压力焊机
JSD-600
1台

75KVA
75KVA

木工圆盘锯
MJ224
2台
武汉
3KW
6 KW

砼平板振动器
ZB22
2台
武汉
2.2KW
2 KW

蛙式打夯机
HW-32
6台
荆门
1.5KW
9 KW

水 泵
潜
6台
武汉
5.5KW
33KW

插入式振动器
ZX70
10台
武汉
1.5KW
15KW

切割机
JSG-40
2台
武汉
2.5KW
5 KW

空压机

1台

7.5KW
7.5KW

彩瓦机

1台
泊头
8KW
8 KW

彩瓦机

1台
泊头
4KW
4 KW

施工现场所用全部电动机总功率P1ΣP1=111.6 KW
电焊机和对焊机地额定容量：ΣP2=1140KVA
考虑室内、外照明用电后得：
P计=1.24(K1ΣP1/ COSφ+ K2ΣP2)=1.24×（0.5×111.6/0.75+0.5×1140）
=1.24×644.4=799.06KVA
P计—计算用电量(KW)
ΣP1—全部施工动力用电设备额定用量之和
ΣP2—电焊机额定容量(KVA)
K1—全部动力用电设备同时使用系数, 查表,电动机为46台 ,取K1=0.5
K2—电焊机同时使用系数,查表,电焊机为32台,, K2=0.5
COSφ—用电设备功率因素,施工最高 0.75～0.78,一般为0.65～0.75
从上述计算可知,该工地总用电量容量为495.3KVA.
变压器容量P变=1.05P计=1.05×799.06=839 KVA,施工动力用电需三相380V电源,照明需单相220V电源,在现场提供一台839KVA地三相降压变压器即可满足施工要求.但是,业主在现场已提供一台315KVA地变压器,还需增加一台524KVA地三相降压变压器即可满足施工要求.考虑到主厂房施工期间焊接工序用电量较大,因此建议将新增变压器设置在主厂房附近,主要为主厂房钢结构施工供电.
（二）供电系统布置
电源一：按三级配电布置,总配电箱下分四个一级分配电箱,即办公楼工程施工用电分配电箱、主厂房施工用电分配电箱、办公区用电分配电箱和备用分配电箱,此电源计划为主厂房仅提供10台交流电焊机施工用电,主厂房其它用电设备用电由其它电源提供.
办公楼内每隔一层设置一个二级分配电箱,二级分配电箱安装楼层为1F、3F.现场模板加工堆放场地、钢筋加工堆放场地、龙门架、生活区、办公区分别设置二级配电箱,其电源线引自一级分配电箱.
（1） 示意图如下：
总电源
一级分配电箱
二级分配电箱
开关箱
用电机具
总配电箱

（2） 供电系统严格执行TN—S接零保护系统,系统图如下：
L1
L2

L3

PE
N

重复接地

TN—S系统示意图
用电机具

⑶、供电系统图见附图
（三）导线截面选择:
（1）、变压器至总箱导线截面地选择：
施工机械电动机总功率P电动机=111.6KW,生活区和办公区用电功率P生活区=100KW,电焊机额定容量P电焊机=250+75+45=370KVA .
按导线地允许电流选择：该路地工作电流为：

查表,选用240mm2HNYJV22型铠装橡皮绝缘电力电缆,其导线持续容许电流为660A>589.1A,满足使用要求.
（2）、总箱至办公楼施工用一级分箱导线截面地选择：
用电设备有：龙门吊1台,砂浆搅拌机2台、钢筋调直机1台、钢筋弯曲机1台、钢筋切断机1台、闪光对焊机1台、电渣压力焊机1台、木工圆盘锯2台、砼平板振动器2台、蛙式打夯机6台、水泵3台、插入式振动器10台,施工机械电动机总功率P电动机=69.9KW,电焊机额定容量P电焊机=120KVA.
按导线地允许电流选择：该路地工作电流为：

查表,选用70mm2 HNYJV22型铠装橡皮绝缘电力电缆,其导线持续容许电流为285A>192.35A,满足使用要求.
⑶、总箱至主厂房一级分配电箱导线截面地选择：
用电设备有：交流电焊机10台,插入式振动器4台、打夯机2台、木工圆盘锯1台、水泵4台.施工机械电动机总功率P电动机=32.4KW,生活区用电功率P生活区=40KW,电焊机额定容量P电焊机=250KVA.
按导线地允许电流选择：该路地工作电流为：

查表,选用90mm2 HNYJV22型铠装橡皮绝缘电力电缆,其导线持续容许电流为345A>308.334A,满足使用要求.
⑷、总箱至办公区分配电箱导线截面地选择：
用电功率P =60KW.
按导线地允许电流选择：该路地工作电流为：

查表,选用25mm2 HNYJV22型铠装橡皮绝缘电力电缆,其导线持续容许电流为145A>60.78A,满足使用要求.
依据以上计算方法,各一级分配电箱至二级分配电箱及开关箱导线截面选择见临时用电系统图
5．安全用电措施
（一）组织措施
(1)建立安全检查制度.包括内容：接地电阻、电气设备绝缘、漏电保护器动作灵敏度等,用电设备是否安全可行并做好检测记录.
(2)建立临时用电施工组织设计地编制,审批验收制度.
(3)建立安全技术交底,履行交底人与被交底人地签字手续,写明交底日期.
(4)建立维修制度,做好维修工作日志,内容应详细,记载时间、内容及处理结果,并有维修人员及验收人员签字.
(5)建立拆除制度,不用地闸箱设备随时拆除.
(6)建立安全用电责任制,落实到人.
(7)持证上岗,禁止非电工无证上岗.
(8)进行专业培训,提高电气工作人员地技术素质.
（二）技术措施
(1)本工程采用TN—S供电系统,保护零线应与工作零线分开单独使用,杜绝混用.PE线在总配电箱处做一组重复接地,接地电阻不大于10Ω.PE线不能加设开关及熔断器,所有电气设备地金属外壳必须与PE线做可靠电气连接,不能一部分接零,一部分接地.其未端漏电地动作电流不大于30mA,动作时间小于0.1秒.潮湿及手持工具末级漏电动作电流应不大于是15mA.并实施分级、分段漏电保护.
(2)现场总配电箱处做一组重复接地装置,采用圆钢、扁铁,其阻值不大于10Ω.
(3) 配电箱实行一机一闸,并应有过载、短路、及断路保护功能.配电箱内设备必须完好无损,安装牢固,导线接头包扎严密,绝缘良好,电源线进箱处做固定.箱内分路应标注明确.箱门内侧应标有单线系统,箱门应配锁,并由专人负责.配电箱周围不能有杂物.
(4) 动力配电箱与照明配电箱宜分别设置,如合置在同一配电箱内,动力和照明线路应分路设置,照明线路接线宜接在动力开关地上侧.
(5) 总配电箱应设置在靠近电源区域,分配电箱应设置在用电设备或负荷相对集中地区域,分配电箱与开关箱地距离不得超过30m,开关箱与其控制地固定式用电设备地水平距离不应超过3m.
(6) 每台用电设备必须有各自专用地开关箱,禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）.
(7) 配电箱、开关箱应装设在干燥、通风及常温场所.不得装设在有严重损伤作用地瓦斯、烟气、潮气及其它有害介质中.亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤地场所.否则,应予清除或做防护处理.配电箱、开关箱周围应有足够两人同时工作地空间和通道,其周围不得堆放任何有碍操作、维修地物品,不得有灌木杂草.
(8) 配电箱、开关箱安装要端正、牢固.固定式配电箱、开关箱地中心点与地面地垂直距离应为1.4～1.6m.移动式分配电箱、开关箱应设在坚固、稳定地支架上.其中心点与地面地垂直距离应为0.8～1.6m.配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板地厚度应为1.2～2.0mm,其中开关箱箱体钢板厚度不得小于1.2mm,配电箱箱体钢板厚度不得小于1.5mm,箱体表面应做防腐处理.
(9) 配电箱、开关箱中导线地进线口和出线口应设在箱体下底面,严禁设在箱体地上顶面、侧面、后面或箱门处.
(10) 配电箱、开关箱必须按照下列顺序操作：
送电操作顺序为：总配电箱→分配电箱→开关箱；
停电操作顺序为：开关箱分→配电箱→总配电箱.
(11) 现场配线采用铜芯、橡套软电缆,根据现场实际情况,埋地敷设其深度不小于0.7m,并在电缆过公路处采用穿钢套管保护.
(12)办公室、宿舍区照明采用220伏电压供电并单独设单向漏电开关、开启式灯具,其安装高度不低于3m（室内2.5m）并有防雨措施.高空作业应采用安全电压36V或24V照明.碘钨灯用铁架地应做好保护接零,所有220V灯具都应使用单极漏电保护开关.
(13) 电动建筑机械和手持电动工具使用严格按相关规范执行.
(14)对分类用电人员进行安全基本知识培训,并做好安全技术交底.
(15)电气设备,配电系统要定期检查,做好记录.线路检修时,实行工作票制,由专业电工检修设专人统一组织,统一指挥.
（三）接地与防雷
（1）施工现场用电采用TN-S接零保护系统,重复接地不得少于1处,每一处接地电阻＜10Ω.
（2）电气设备地金属外壳必须与专用保护零线连接.专用保护零线（简称保护零线）应由工作接地线、配电室地零线或第一级漏电保护器电源侧地零线引出.
（3）电气设备应作保护接零或作保护接地.不允许一部分设备作保护接零,另一部分设备作保护接地.
（4）作防雷接地地电气设备,必须同时作重复接地.同一台电气设备地重复接地与防雷接地可使用同一接地体.
（5）现场电力系统严禁利用大地作相线或零线,保护零线不得装设开关或熔断器.
（6）保护零线应单独敷设,不作它用.工作零线和保护零线在总箱处应严格区分.重复接地线应与保护零线相连接.
（7）正常情况下,下列电气设备不带电地外露导电部分,应作保护接零.
①电机、变压器、电器、照明器具、手持电动工具地外壳.
②电气设备传动装置地金属部件.
③配电屏、控制屏地金属框架.
④室内、室外配电装置地金属框架及靠近带电部分地金属围栏和金属门.
⑤电力线路地金属保护管、敷线地钢索、起重机轨道、滑升模板`金属操作平台等.
⑥安装在电力线路杆（塔）上开关、电容器等电气装置地金属外壳及支架.
（8）施工现场所有用电设备,除作保护接零外,必须在设备负荷线地首端处设置漏电保护装置.
（9）施工现场内地电梯、井字架等机械设备,应安装防雷装置.
（10）接零保护
①保护零线引出：施工现场地变压器及外引电源一般为中性点直接接地系统.保护零线由变压器地工作零线或总配电箱第一级漏电保护器电源侧零线引出,形成三相五线制.
②重复接地：保护零线在总配电箱（或变压器）、配电箱、开关箱、三级送电处均应做重复接地,其接地电阻R＜10Ω.
③重复接地可采用建（构）筑物基础接地网和人工接地体.人工接地体应采用角钢、钢管或圆钢,不允许采用螺纹钢,通常采用L50×5镀锌角铁,L=2500mm,埋深700mm,并用BVR-16线接至配电箱接地螺丝,接线应牢固、可靠.打人工接地体时,应注意地下有无管线和其它设施,做到安全施工.
④保护零线一律采用黄、绿双色线,在任何情况下不准使用黄/绿双色线作负荷线.保护零线与电缆设备连接应采用铜鼻子等可靠连接,不得采用铰接.电气设备接线柱应镀锌或涂防腐油脂.
⑤保护零线线径
三相线路：当相线≤16mm2时,保护零线与相线直径相等.
当相线＞25mm2时,保护零线≮相线直径1/2.
相线路：保护零线与相线相同,但≮2.5mm2（多股铜芯线）.
（四）变配电装置
（1）施工现场配电室设置应靠近电源.
（2）配电室应通风良好,并应有防雷击和防止动物出入措施.
（3）配电室内配电屏设置时其四周通道距离应符合安全操作规定,正面通道单列≮1.5m,双列≮2.0m,后面≮0.8m,侧面≮1m,上部≮0.5m.
（4）母线应涂色漆,并符合A相—黄,B相—绿,C相—红,N线—黑.
（5）配电室内应配置砂箱和绝缘灭火器.
（6）维修时应悬挂停电标志牌,停、送电必须由电工专人负责.
（7）配电屏（盘）应装设有电度表、电流表、电压表、短路、过负荷保护装置和漏电保护器、各配电线路应编号并标明用途标记.
（8）各种开关电器地额定值应与其控制用电设备地额定值相适应.其产品应有合格证,严禁用其它金属丝代替熔丝.
（五）施工现场地电缆线路
1）电缆中必须包含全部工作芯线和作用保护零线或保护线地芯线.需要三相四线制配电地电缆线路必须采用五芯电缆.五芯电缆必须包括含淡蓝、绿/黄二种颜色绝缘芯线.淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线,严禁混用.
2）电缆线路应采用埋地或架空敷设,严禁沿地面明设,并应避免机械损伤和介质腐蚀.埋地电缆路径应设方位标志.
3）电缆类型应更具敷设方式、环境条件等选择.埋地敷设应采用铠装电缆；当选用无铠装电缆时,应能防水、防腐.架空敷设应采用无铠装电缆.
4）电缆直接埋地敷设地深度不应小于0.7m,并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚地细砂,然后覆盖砖或混凝土板等硬介质保护层.施工现场主要干线采用YC橡套电缆埋地敷设,木工机械、钢筋加工机械电源采用橡套电缆埋地穿管敷设,办公室照明采用做PVC管穿线或塑料线槽配线.移动式配电箱和开关箱地进、出线必须用橡皮绝缘电缆.
5）埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m高到地下0.2m处,必须加设防护套管,防护套管地内径不应小于电缆外径地1.5倍.
6）埋地电缆与其附近外电电缆和管沟地平行间距不得小于2m,交叉间距不得小于1m.
7）埋地电缆地接头应设在地面上地接线盒内,接线盒应能防水、防尘、防机械损伤,并应远离易燃、易爆、易腐蚀场所.
8）架空电缆应沿电杆、支架或墙壁敷设,并采用绝缘子固定,绑扎线必须采用绝缘线,固定电间距应保证电缆能承受自重所带来地荷载,沿墙壁敷设时最大弧垂直距地不得小于2.0m.
9）在建工程内地电缆线路必须采用电缆埋地引入,严禁穿越脚手架引入.电缆垂直敷设应充分利用在建工程地竖井、垂直孔洞等,并应靠近用电负荷中心,固定点每楼层不得少于一处.电缆水平敷设应沿墙或门口刚性固定,最大弧垂距地不得小于2.0m.
10）电缆线路必须有短路保护和过载保护.
11）室内配线必须采用绝缘导线.采用瓷瓶、瓷（塑料）夹等敷设,距地高度≮2.5m.
12）进户线过墙应穿管保护,距地面高度≮2.5m,并应采取防雷措施.
13）潮湿场所或埋地非电缆配线必须穿管敷设,管口应密封.采用金属管敷设时必须保护接零.
14）结构施工时,在每一施工点内装一台分配电箱,供给提升机械、电焊机、混凝土振动器及照明电源,此分配电箱随结构施工高度而提高.
（六）配电箱与开关箱
施工用电地配电装置是专门用作分配电力装置,它是施工用电中安全技术最集中、最关键电气设备,是安全用电主要环节.
（1）配电系统应设置室内总配电屏和室外分配电箱或设置室外总配电箱和分配电箱实行分级配电.分配电箱与开关箱距离≯30m.开关箱用于控制固定式用电设备水平距离≯3m.
（2）动力配电箱与照明配电箱宜分别设置.若合置在同一配电箱内,动力和照明线路应分路设置.
（3）开关箱应由末级分配电箱配电.配电箱地总回路和分路必须装有明显断开点.
（4）配电箱、开关箱应设置在干燥、通风及常温场所,否则应作相应防护处理.电箱设置位置周围应有足够二人同时工作地空间和通道,不准堆放任何妨碍操作、维修地物品.
（5）配电箱、开关箱制作采用δ＞1.5mm铁板或优质绝缘材料,严禁用木板制作.铁质箱体应便于做整体保护接地或保护接零.箱体结构上应附加配置电器安装板和箱门.按规范要求配电箱内电器首先应安装在金属或非木质地绝缘电器安装板上,然后整体紧固在箱体内.箱内开关、电器安装应牢固`不得歪斜、松动.连接导线采用绝缘导线,排列整齐不得有外露带电部位.
安装板上必须分别配置专用保护接零工作接零地端子板,每个接线桩≯2根线.电箱开关箱内地工作零线应通过接线端子板连接,配电箱、开关箱地金属箱体、金属电器安装板以及箱内电器地不应带电金属底座、外壳等必须保护接零,保护零线通过接线端子板连接.
箱中导线进出线口应在箱体下底面,进出线应加护套,分路成束,并做成防水弯.
电源线严禁用插销连接.整个箱体能防雨、防尘、且能加锁.箱子后板应能拆卸,以便于维护、保养、检查.
（6）配电箱安装高度、固定式电箱底口距地面＜1.5m,且＞1.3m.移动式电箱安装高度底口距地面＞0.6m且＜1.5m,并有固定支架.
（7）箱内器必须可靠完好,不准使用破损、不合格地电器.电器元件应具有产品合格证,并纳入技术档案资料内.配电箱应编号,表明其名称.用途、维修电工姓名.箱内应贴有配电系统图,标明电器元件参数及分路名称,严禁使用倒顺开关.
（8）电箱内应设置总隔离开关和分路隔离开关,以及总熔断器和分路熔断器（或总自动开关和分路自动开关）.总开关电器地额定值、动作整定值应与分路开关电器地额定值、动作整定值相适应.
（9）每台用电设备应有各自专用开关箱,必须实行“一机一闸一漏一箱”制.严禁用同一开关直接控制≥2台以上用电设备（含插座）.
（10）开关箱中必须装设符合JGJ46—2005标准地漏电保护器.其设置位置应在电源隔离开关地负荷侧和开关箱电源隔离开关负荷侧.开关箱内漏电保护器额定漏电动作电流≯30ma,额定漏电动作时间应＜0.1S.两级配电箱中漏电保护动作电流、动作时间均应匹配,使之具有分级分段保护功能.
（11）电箱内L1、L2、L3、N、PE线必须分色,其颜色分别为黄、绿、红、浅兰、绿/黄双色线.多股线应冷压或烫锡.
（12）总、分配电箱输出端宜采用压接和接线柱,开关箱输出端应采用插座.
（13）电焊机开关箱内应装二次空载降压和触电保护器.
（14）电动机开关箱应装带电动机保护功能地漏电断路器.
（15）容量＞5.5KW动力回路应采用自动开关电器或降压起动装置.
6）电箱检查、维修时,必须将其前一级相应电源开关分闸断电,并悬挂停电标志牌,严禁带电作业.
（17）配电箱、开关箱内不得放置杂物,保持清洁.且不准挂接其它临时用电设备.施工现场停止作业＞1h时,应将动力箱断电上锁.电箱熔断器地熔体更换时,严禁用不符合原规格地熔体代替.
（18）施工现场应严格遵循三级配电、两级保护并做到分级分段漏电保护.漏电开关选择有a）单纯起漏电保护功能；b）既有漏电保护同时又具有过电流保护；c）既有漏电保护又有过电流保护及短路保护.对现场使用a、b两种型号时,要配合空气开关（或熔断器）同时使用.
（19）所有配电箱、开关箱应每月进行检查、维修一次.
（七）现场照明
照明对夜间施工或自然采光差地场所作业既是工作条件,又是重要安全条件,同时照明既要保证人员安全作业,又要保证照明系统安全可靠运行.
（1）照明设置：在一切需要照明地工作作业区、作业场所、料具堆场、道路、仓库、办公室、食堂和宿舍等均设一般、局部照明或混合照明,以保障作业和生活安全.
（2）照明器具地型式和防护等级必须与使用环境条件相适应,其质量应符合规范、标准地规定,室外灯具采用防水型.
（3）照明电压
①一般场所为220V.
②潮湿和易触及带电场所为≯36V.
③特别潮湿场所和锅炉、容器内为≯12V.
④手持行灯照明和灯具离地面高度＜2.4m等为36V.
（4）警戒照明设置
对于夜间车辆安全运行地在建工程或机械设备,包括开挖沟槽等场所,必须按规定设置醒目地红色信号灯,以示警戒.
（5）照明配电应单独设置,若与动力配电箱合用时,动力和照明应分路设置,并有漏电保护、过负荷保护.
（6）灯具金属外壳和金属支架应作接零保护.
（7）采用安全电压照明线路应清晰`布线整齐`接头处用绝缘布包扎.
（8） 灯具离地高度室外＞3m,室内＞2.4m,大功率地金属卤化灯和钠灯应＞5m.
（9）在一个工作场所内,不得只装局部照明.
6．电气安全管理
（1）必须贯彻“安全第一,预防为主”地方针,各级领导应重视安全,健全各级安全法规与制度,落实措施,杜绝违章指挥和违章操作行为.
（2）加强对电气技工管理,电工必须持证上岗,且经过安全技术培训,考试合格后方能上岗.
（3）加强安全用电宣传,增强全体施工人员电气安全知识,懂得掌握触电急救正确方法.
（4）建立施工现场用电技术资料,检测数据信息库做到每天一巡视,每周一检查,每月一维修,并作好相应记录.
（5）使用电气设备应经过验收,合格后方能使用.对电气设备（电源箱、电焊机、移动式及手持式电气设备）应加强管理、维修、保养.
（6）电气电网施工时应按临时用电设计要求实施,若有变动应征得设计人员签字认可,施工完毕后应绘制实际走向平面布置图,其间距应符合安全要求.
（7）架设临时电源线,施工现场应专人管理,必须经项目经理或项目技术负责人签发审批单.加强对施工现场电气设备日常检查并记录在案,贯彻并落实安全交底制度.
（8）认真贯彻执行电气标准和法规.采取相应地临时用电技术措施：
①加强现场用电管理,和理布局,接入补偿电容器提高功率因数.
②注意平衡施工用电线路三相负荷平衡.禁止一切擅自接线破坏三相负载平衡.
（9）做好环境控制,做到周边有警示标志,与高压线地距离应符合安全要求.设备布置应合理,尽量避免布置在潮湿、多烟雾及炎热、高温、周边有导电体及危险品存在地环境中.
（10）用电设备使用完毕后应及时切断电源.
7．电气防火措施
（1）各电器设备及电线地主要部位应采取相应绝缘保护.
（2）装设短路漏电保护装置,线入箱应有明显分断点.
（3）电器位置应尽量避开易燃易爆物品,或采取相应可靠防火措施.
（4）配电箱、开关箱四周严禁堆放杂物、易燃品,并应具有二人操作场地,且道路应保持畅通.使用中严禁设备超负荷工作,保证正常运转.
（5）正确按器具说明书使用电热设备.施工照明应安全、可靠.
（6）电气设备着火,应立即切断电源,并用黄砂灭火,严禁用水灭火.
（7）电杆及危险场所用电应有安全防护措施.
（8）现场应制订和认真执行防火制度,且配置相应电气灭火设施.
（9）超高建筑工地设置专用消防水泵或与施工合用水泵,其电源线应专线敷设.
（10）750W以上大功率照明灯具应用支架支撑,照明灯具下方不得堆放可燃物品,其垂直距离必须距可燃构件和可燃物水平间距50cm以上,电源引入线应有隔热防护措施.
（11）按防火要求设计和选用电气产品,严禁电气线路过负荷或长时间超负荷使用.
（1２）保证导线之间地安全距离,导线接头良好,接线处压接牢固.
（1３）经常检查变压器、电动机等运行设备防止发生故障过热造成火灾.
（1４）电热设备、照明灯具与易燃物间保持安全距离.
（1５）提高电气安装水平,改善运行条件,降低设备运行温度.
（1６）为防止电气火灾蔓延,在电气设备密集地场所,即各配电箱位置及对有易燃用电场所,放置相应数量地灭火器材.应选用（干粉灭火器或1211）等.
8．雨季临时用电措施
（1）雨季时要对用电设备增加巡视次数.
（2）下雨时要将配电箱箱门关好,防止进水.
（3）雨后要对所有用电设备进行绝缘摇测合格后方可使用.
9．附图
施工现场临时用电平面布置图
临时用电系统图
