初三电压测试题及标准答案.docx

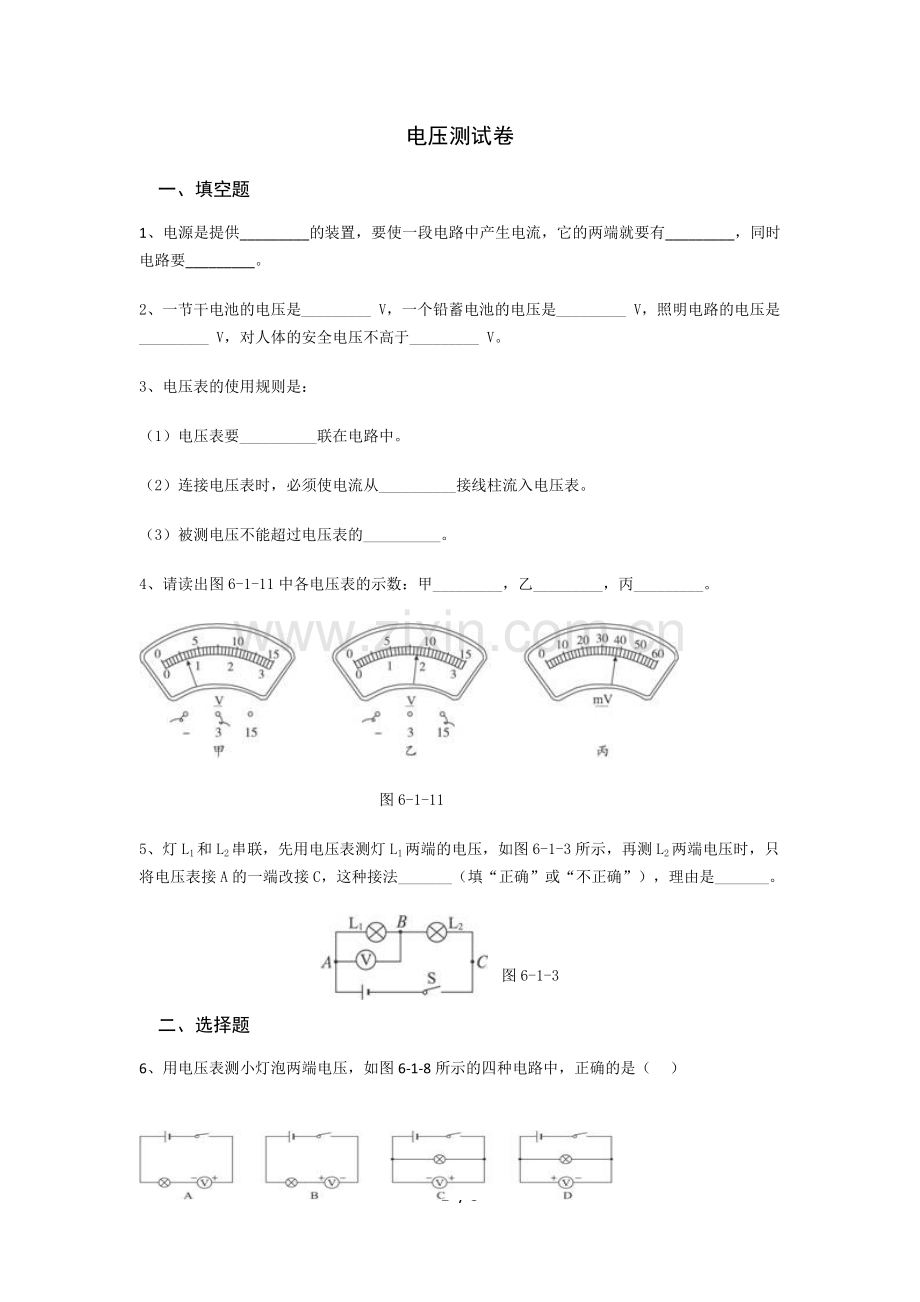

电压测试卷一、 填空题1、电源是提供_的装置，要使一段电路中产生电流，它的两端就要有_，同时电路要_。2、一节干电池的电压是_ V，一个铅蓄电池的电压是_ V，照明电路的电压是_ V，对人体的安全电压不高于_ V。3、电压表的使用规则是：（1）电压表要_联在电路中。（2）连接电压表时，必须使电流从_接线柱流入电压表。（3）被测电压不能超过电压表的_。4、请读出图6-1-11中各电压表的示数：甲_，乙_，丙_。 图6-1-115、灯L1和L2串联，先用电压表测灯L1两端的电压，如图6-1-3所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法_（填“正确”或“不正确”），理由是_。 图6-1-3二、 选择题6、用电压表测小灯泡两端电压，如图6-1-8所示的四种电路中，正确的是（ ） 6-1-87、如图6-1-1所示的电路中，符合电压表测灯L2两端电压的图是（ ） 图6-1-18、下列说法中，正确的是（ ）A.电路中只要有电压，就一定会有电 B.电压是产生电流的必要条件C.电路中有电源就一定会有持续电流 D.通过导体电压是形成电流的原因9、在选择电压表的量程时，正确的是（ ）A.尽可能选择大一些的量程B.经试触后被测电压不超过小的量程时，尽可能选择小量程C.尽管选用的量程不同，但对测量结果毫无影响D.为使测量结果更精确，量程选得越小越好10、在图6-1-4所示的电路中，当开关S断开时，下列说法正确的是（ ）A.电源两端的电压为零 B.电灯两端的电压为零C.开关两端的电压为零 D.以上说法都不正确11、某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5 V。则实际值为（ ）A.4.5 V B.2.7 V C.3.5 V D.1.5 V三、作图题12、如图6-1-12所示，要测量干路和支路的电流及灯泡两端的电压，在空白处标出电流表或电压表，并标出电表的正、负接线柱。 6-1-1213、将图6-1-13中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。四、简答题14、小红家的录像机使用几年后，如今蓄电池的正负极已经模糊不清，你有办法利用电压表帮助小红判断出蓄电池的正负极吗？15、电鳗是生活在南美洲的一种鱼，它在猎取食物时可以放出400 V到600 V的高压电。在它的身体中有百分之八十的细胞可以产生电，通常每个细胞长0.1 mm，产生0.14 V的电压，产电细胞的电压这么小，电鳗为什么能放出600 V的高压？你能用学过的物理知识解释其中的原因吗？ 五、实验,探究题16、有一天，小明买了三节干电池，他想：“把这三节干电池串联，电压增大，且这个电池组的总电压等于每节电池电压之和，如果把这几节电池并联起来，对同一盏灯供电，那么组成的电池组提供的电压、电流会发生变化吗？于是，他找来小华一起开展如下的探究。（1）他俩收集到一只小灯泡、导线、电流表和电压表、三节相同的新干电池，按如图6-1-14所示的电路首先使用一节电池连好实物图。（2）闭合开关，读出电流表和电压表的示数，并记在设计的表格中。然后换二节和三节并联的电池组，分别重复上述操作，把数据记录在表格中。电源电压(V)电流(A)一节干电池1.50.12二节干电池1.50.13三节干电池1.50.14小华和小明经过分析归纳得出：几节干电池并联组成的电池组总电压等于_。随着并联的干电池增多，电流逐渐_。参考答案一、填空题1、电压 电源 闭合 2、1.5 2 220 36 3、（1）并 （2）正 （3）量程 4、0.6 V 8.5 V 38 mV 5、不正确 这样会使电流从电压表的负接线柱流入、正接线柱流出，指针反向偏转，损坏电压表 二、 选择题6、D 7、D 8、B 9、B 10、B 11、B 三、作图题12、如图所示。 13、如图所示四、 简答题14、把电压表和开关串联到蓄电池的两端，用开关进行试触，如果电压表的指针向左偏，则与电压表正接线柱连接的是电源的负极；如果指针向右偏，则与电压表正接线柱相连接的是电源的正极。 15、电鳗的每个细胞相当于一个电池，这些细胞电池是串联的，提供的电压是各细胞提供的电压之和，只要串联的细胞电池个数足够多，就可以达到600 V的高压。五、实验,探究题16、每节干电池的电压 增大 5 / 5
