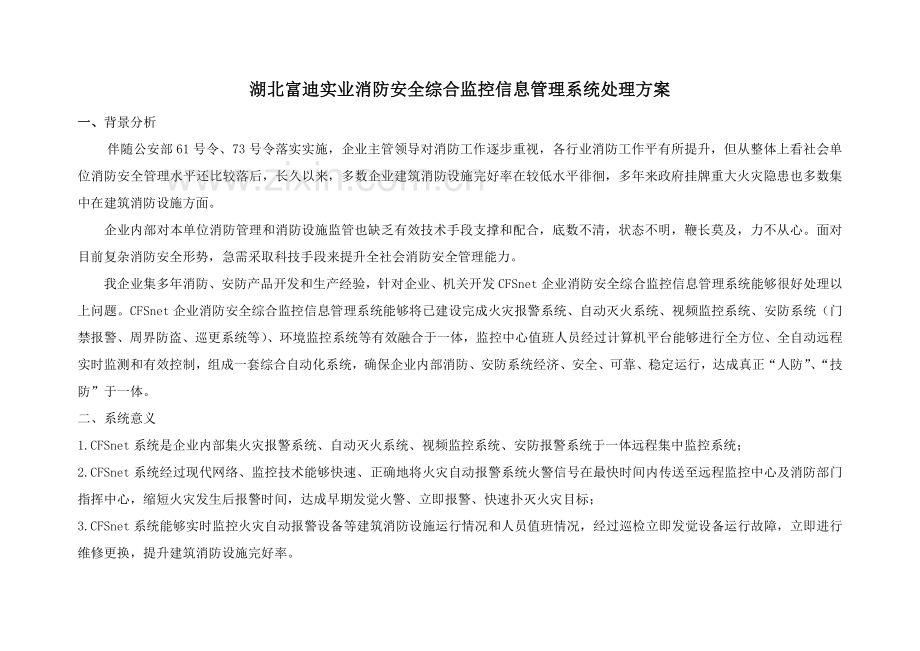

湖北富迪实业消防安全综合监控信息管理系统处理方案一、背景分析 伴随公安部61号令、73号令落实实施，企业主管领导对消防工作逐步重视，各行业消防工作平有所提升，但从整体上看社会单位消防安全管理水平还比较落后，长久以来，多数企业建筑消防设施完好率在较低水平徘徊，多年来政府挂牌重大火灾隐患也多数集中在建筑消防设施方面。企业内部对本单位消防管理和消防设施监管也缺乏有效技术手段支撑和配合，底数不清，状态不明，鞭长莫及，力不从心。面对目前复杂消防安全形势，急需采取科技手段来提升全社会消防安全管理能力。我企业集多年消防、安防产品开发和生产经验，针对企业、机关开发CFSnet企业消防安全综合监控信息管理系统能够很好处理以上问题。CFSnet企业消防安全综合监控信息管理系统能够将已建设完成火灾报警系统、自动灭火系统、视频监控系统、安防系统（门禁报警、周界防盗、巡更系统等）、环境监控系统等有效融合于一体，监控中心值班人员经过计算机平台能够进行全方位、全自动远程实时监测和有效控制，组成一套综合自动化系统，确保企业内部消防、安防系统经济、安全、可靠、稳定运行，达成真正“人防”、“技防”于一体。二、系统意义1.CFSnet系统是企业内部集火灾报警系统、自动灭火系统、视频监控系统、安防报警系统于一体远程集中监控系统；2.CFSnet系统经过现代网络、监控技术能够快速、正确地将火灾自动报警系统火警信号在最快时间内传送至远程监控中心及消防部门指挥中心，缩短火灾发生后报警时间，达成早期发觉火警、立即报警、快速扑灭火灾目标；3.CFSnet系统能够实时监控火灾自动报警设备等建筑消防设施运行情况和人员值班情况，经过巡检立即发觉设备运行故障，立即进行维修更换，提升建筑消防设施完好率。4.实时掌握本单位内部建筑消防设施运行情况，立即发觉故障、问题，主动整改本身存在火灾隐患，真正做到“安全自查、隐患自除、责任自负”，提升本单位预防火灾、抗御火灾能力。5.为消防主管领导提供一个动态掌控本单位消防安全情况平台，强化对本单位消防安全宏观监管、关键监管和正确监管，推进重大火灾隐患监督整改。设有火灾自动报警系统建筑企业消防安全远程监控中心火灾报警、建筑消防设施运行状态信息火灾报警信息或建筑消防设施运行状态信息消防安全管理信息消防安全管理信息火警信息终端企业119消防指挥中心或其它接处警中心信息查询接口管理部门信息服务接口管理人员及授权用户用户服务系统信息查询系统报警受理系统火灾自动报警系统用户信息传输装置报警按钮或自动触发装置用户信息传输装置未设火灾自动报警系统建筑火灾报警、建筑消防设施运行状态信息消防安全管理信息经确定火灾报警信息火灾报警、建筑消防设施运行状态信息消防安全管理信息传输网络感知层网络层应用层图二、系统总体技术组成系统总体结构功效模块图：监控中心软件组成功效模块图五CFSnet企业消防安全综合监控信息管理系统实现功效1、 接收各建筑消防中控室安装火灾自动报警设备火警信息，对火灾报警信息进行确定，并向企业或城市119消防指挥中心或其它接处警中心传送经确定火灾报警信息。2、 接收各建筑消防设施运行状态信息。系统实时监测各消防中控室火灾自动报警系统和其它建筑消防设施运行状态，自动或人工对相关设备进行巡检测试，立即发觉设备运行故障，确定故障类型和故障状态，并对故障信息进行跟踪处理，提醒联网单位立即维修故障设备，提升建筑消防设施完好率。3、 为企业消防安全部门提供查询各建筑火灾报警信息、建筑消防设施运行状态信息及消防安全管理信息。4、 为消防安全管理人员及授权用户提供本身火灾报警信息、建筑消防设施运行状态信息查询和消防安全管理信息。5、 企业消防安全远程集中监控系统含有和视频监控系统联动接口，可实现自动定位报警点，并关联对应摄像机开启视频传输，实现火灾早期关键部位视频监控图像对灭火救援行动进行信息支持，有效降低误报火警出动率，提升灭火救援行动效能。6、 系统采取符合国家系列标准城市消防远程监控系统规范化网络通信协议、平台数据结构，实现了不一样生产厂家火灾自动报警系统数据采集和传输，为企业消防安全监管部门有效利用数据资源提供技术支持。7、 系统采取网络化结构设计，充足利用有线、无线等通讯平台，各监控终端和监控中心之间能够经过电话线、TCP/IP、无线GPRS/CDMA、3G网络、光纤等进行通讯，并能够采取主、备线路工作，确保火警及运行状态信息可靠传输。 8、 在报警和管理层次上，远程监控系统划分为三层结构，实现火灾自动报警及运行状态信息集散处理。火警信息含有最高优先等级。9、 系统是火灾自动报警系统、自动灭火系统、安防监控系统、视频监控系统、水系统监控系统、电气安全监控有机结合，经过智能化算法，将火灾自动报警、自动灭火、视频监控三大独立系统有机结合；10、 系统实现各建筑消防控制室信息、火灾探测报警系统、消防联动控制系统（消防联动控制器、自动喷水灭火系统、消火栓系统、气体/泡沫/干粉灭火系统、防排烟系统、防火门及卷帘系统、电梯、消防电话/广播/应急照明系统、消防视频系统、电气安全系统、消防电源系统等）火警及运行状态信息实时采集和动态管理；11、 系统既是火灾联网报警系统，保障企业单位消防安全；又是建筑消防设施监控管理系统，满足企业各建筑消防设施运行状态监测和维护保养需求；12、 报警联动和报警确定实现方法（1） 采取数据信息方法报警，报警信息除监控管理中心显示外，能够向企业119消防通信指挥中心及相关联动单位传送，能够经过电话、短信息和邮件方法向报警单位管理人员、值班人员传送；（2） 经过报警单位相关联数据信息辅助确定火警，缩短火警确实定时间。（3） 双向语音、现场视频图象辅助确定火灾自动报警；13、 两种方法实现中控室值班人员在岗情况集中管理，监控中心值班人员能够设定手动或自动对中控室值班人员进行在岗查询，企业消防安全管理人员能够随时经过互联网对中控室值班人员进行在岗查询；14、 报警信息、故障信息及值班人员值班情况以短信息方法发送给主管消防安全领导及相关人员，提醒各单位主管领导随时监督火灾自动报警系统运行情况及人员值班情况；15、 GIS地理信息系统分层显示企业内部道路、交通、消防水源、灭火设施位置、关键单位情况、疏散通道位置等信息，显示报警单位外景图、楼层平面图；16、 提供WEB查询、浏览功效，为经过授权消防监督部门、企业主管部门、各级管理人员提供数据查询；17、 立即提供设备运行情况报表，为建筑消防设施检验、维修提供第一手资料，以提升消防报警系统利用率，确保系统可靠、正常、稳定运转。（三）系统关键工作步骤1、 火警步骤消防控制室火灾报警设备探测到感烟、感温探测器火灾报警信号以后，自动传送到用户信息传输装置，传输装置经过传输网络平台将报警信号传送到企业消防安全远程集中监控管理平台进行火警处理，同时开启视频信息传输，将和报警点相关联视频图像传送到远程监控中心。图六、火警处理步骤2、 故障和运行状态信息处理步骤用户信息传输装置自动接收消防中控室建筑消防设施开关机、探测器故障、主/备电故障、消防水泵开启/停动等运行状态信息，经过传输网络上传至远程监控管理平台，并将汇总后消防设施运行状态信息传送到消防安全管理部门及消防维保单位进行处理，远程监控平台自动对接收到运行状态信息进行统计分析。图八、故障和运行状态信息处理步骤八、CFS-JK8000用户信息传输装置 图六 CFS-JK8000用户信息传输装置外形图CFS-JK8000用户信息传输装置关键功效：l 采取32位工业级ARM7微处理器，提供RS232、RS485、开关量等多个接口方法。l 经过采取TCP/IP、GPRS和有线电话互为备份通信工作方法。l 内置视频服务器、含有视频输入接口，含有视频联动、语音对讲功效。l 优先传送火灾报警信息和手动报警信息，手动报警火警含有最高优先等级。l 含有“手动报警”和“警情确定”功效，可提供多个报警确定方法。l 支持远程监控中心远程查询值班及互联网查询值班。l “黑匣子”存放各类信息统计不少于3000条。l 大屏幕汉字液晶显示，可经过键盘进行信息查询、系统设置和模拟报警等功效。l 含有设备自检和故障报警功效，能实时监测通讯线路，线路故障现场报警并统计。l 含有远程校时功效，时间由远程监控中心统一设置。l 含有强大数字通信兼容能力，能够驳接多个型号中国外火灾报警设备。l 自动巡检采取优异数字视频、音频编码技术，确保窄带宽通讯环境下流通畅信，采取优异通信编码技术使数据、语音、视频实现多网合一。 企业消防安全远程集中监控系统中心效果图
