中职《电子技术基础》期末试卷(含参考答案).doc

班级： 姓名： 学号：
2015 学年第 1 学期

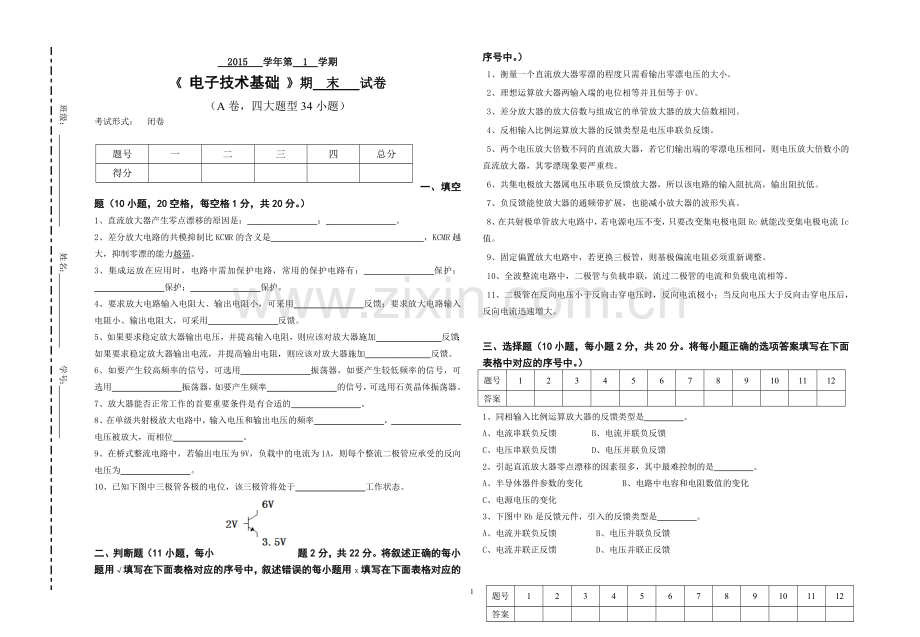

《 电子技术基础 》期 末 试卷
（A卷，四大题型34小题）
考试形式： 闭卷

题号
一
二
三
四
总分
得分

一、填空题（10小题，20空格，每空格1分，共20分。）
1、直流放大器产生零点漂移的原因是：________________；________________。
2、差分放大电路的共模抑制比KCMR的含义是___________________________________，KCMR越大，抑制零漂的能力越强。
3、集成运放在应用时，电路中需加保护电路，常用的保护电路有：________________保护；________________保护；________________保护。
4、要求放大电路输入电阻大、输出电阻小，可采用________________反馈；要求放大电路输入电阻小、输出电阻大，可采用________________反馈。
5、如果要求稳定放大器输出电压，并提高输入电阻，则应该对放大器施加_______________反馈；如果要求稳定放大器输出电流，并提高输出电阻，则应该对放大器施加_______________反馈。
6、如要产生较高频率的信号，可选用________________振荡器，如要产生较低频率的信号，可选用________________振荡器，如要产生频率________________的信号，可选用石英晶体振荡器。
7、放大器能否正常工作的首要重要条件是有合适的________________。
8、在单级共射极放大电路中，输入电压和输出电压的频率________________，________________电压被放大，而相位________________。
9、在桥式整流电路中，若输出电压为9V，负载中的电流为1A，则每个整流二极管应承受的反向电压为________________。
10、已知下图中三极管各极的电位，该三极管将处于________________工作状态。

题号
1
2
3
4
5
6
7
8
9
10
11
12
答案

二、判断题（11小题，每小题2分，共22分。将叙述正确的每小题用√填写在下面表格对应的序号中，叙述错误的每小题用x填写在下面表格对应的序号中。）
1、衡量一个直流放大器零漂的程度只需看输出零漂电压的大小。
2、理想运算放大器两输入端的电位相等并且恒等于0V。
3、差分放大器的放大倍数与组成它的单管放大器的放大倍数相同。
4、反相输入比例运算放大器的反馈类型是电压串联负反馈。
5、两个电压放大倍数不同的直流放大器，若它们输出端的零漂电压相同，则电压放大倍数小的直流放大器，其零漂现象要严重些。
6、共集电极放大器属电压串联负反馈放大器，所以该电路的输入阻抗高，输出阻抗低。
7、负反馈能使放大器的通频带扩展，也能减小放大器的波形失真。
8、在共射极单管放大电路中，若电源电压不变，只要改变集电极电阻Rc就能改变集电极电流Ic值。
9、固定偏置放大电路中，若更换三极管，则基极偏流电阻必须重新调整。
10、全波整流电路中，二极管与负载串联，流过二极管的电流和负载电流相等。
11、二极管在反向电压小于反向击穿电压时，反向电流极小；当反向电压大于反向击穿电压后，反向电流迅速增大。

三、选择题（10小题，每小题2分，共20分。将每小题正确的选项答案填写在下面表格中对应的序号中。）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案

1、同相输入比例运算放大器的反馈类型是_________。
A、电流串联负反馈 B、电流并联负反馈
C、电压串联负反馈 D、电压并联负反馈
2、引起直流放大器零点漂移的因素很多，其中最难控制的是_________。
A、半导体器件参数的变化 B、电路中电容和电阻数值的变化
C、电源电压的变化

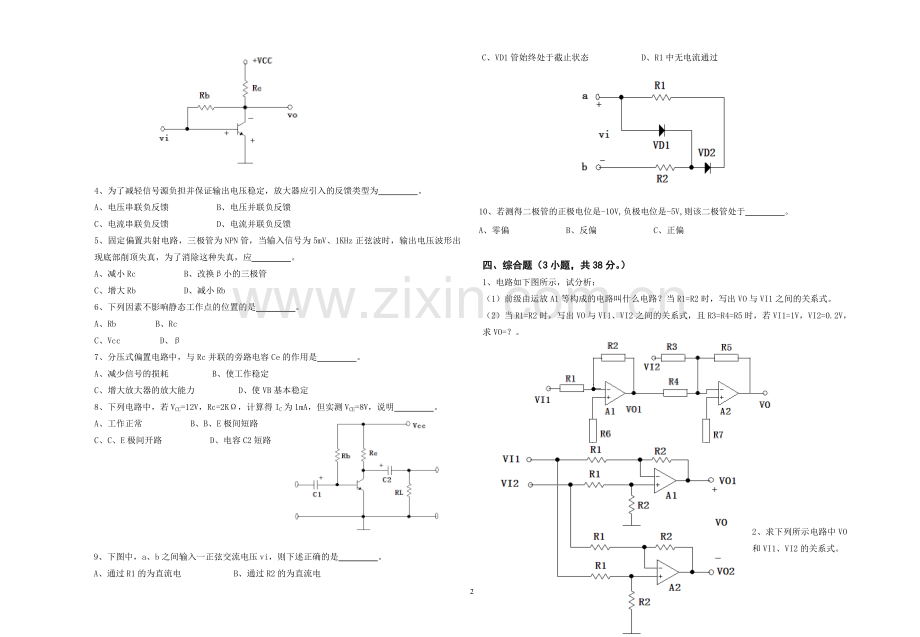

3、下图中Rb是反馈元件，引入的反馈类型是_________。
A、电流并联负反馈 B、电压并联负反馈
C、电流并联正反馈 D、电压并联正反馈

4、为了减轻信号源负担并保证输出电压稳定，放大器应引入的反馈类型为_________。
A、电压串联负反馈 B、电压并联负反馈
C、电流串联负反馈 D、电流并联负反馈
5、固定偏置共射电路，三极管为NPN管，当输入信号为5mV、1KHz正弦波时，输出电压波形出现底部削顶失真，为了消除这种失真，应_________。
A、减小Rc B、改换β小的三极管
C、增大Rb D、减小Rb
6、下列因素不影响静态工作点的位置的是_________。
A、Rb B、Rc
C、Vcc D、β
7、分压式偏置电路中，与Rc并联的旁路电容Ce的作用是_________。
A、减少信号的损耗 B、使工作稳定
C、增大放大器的放大能力 D、使VB基本稳定
8、下列电路中，若VCC=12V，Rc=2KΩ，计算得IC为1mA，但实测VCE=8V，说明_________。
A、工作正常 B、B、E极间短路
C、C、E极间开路 D、电容C2短路

9、下图中，a、b之间输入一正弦交流电压vi，则下述正确的是_________。
A、通过R1的为直流电 B、通过R2的为直流电
C、VD1管始终处于截止状态 D、R1中无电流通过

10、若测得二极管的正极电位是-10V,负极电位是-5V,则该二极管处于_________。
A、零偏 B、反偏 C、正偏

四、综合题（3小题，共38分。）
1、电路如下图所示，试分析：
（1）前级由运放A1等构成的电路叫什么电路？当R1=R2时，写出VO与VI1之间的关系式。
（2）当R1=R2时，写出VO与VI1、VI2之间的关系式，且R3=R4=R5时，若VI1=1V，VI2=0.2V，求VO=？。

2、求下列所示电路中VO和VI1、VI2的关系式。

3、下图所示为两级放大器，请分析指出：
（1）本级中的反馈元件是哪些？是什么类型的反馈？
（2）C4、R6构成什么类型的反馈？对输入、输出电阻有什么影响？
（3）如果C4、R6支路从图中①点改接在输出端②点处，为了能在级间形成负反馈，则C4、R6的另一端应接在③、④点的哪一处？这对输入、输出有何影响？

班级： 姓名： 学号：
附：参考答案及评分标准（A）
一、填空题（10小题，20空格，每空格1分，共20分。）
1、直流放大器产生零点漂移的原因是：温度变化；电源电压波动。
2、差分放大电路的共模抑制比KCMR的含义是差模放大倍数与共模放大倍数的比值，KCMR越大，抑制零漂的能力越强。
3、集成运放在应用时，电路中需加保护电路，常用的保护电路有：电源极性接反的保护；输入保护；输出保护。
4、要求放大电路输入电阻大、输出电阻小，可采用电压串联负反馈；要求放大电路输入电阻小、输出电阻大，可采用电流并联负反馈。
5、如果要求稳定放大器输出电压，并提高输入电阻，则应该对放大器施加电压串联负反馈；如果要求稳定放大器输出电流，并提高输出电阻，则应该对放大器施加电流负反馈。
6、如要产生较高频率的信号，可选用LC振荡器，如要产生较低频率的信号，可选用RC振荡器，如要产生频率稳定的信号，可选用石英晶体振荡器。
7、放大器能否正常工作的首要重要条件是有合适的静态工作点。
8、在单级共射极放大电路中，输入电压和输出电压的频率相同，输入电压被放大，而相位反相。
9、在桥式整流电路中，若输出电压为9V，负载中的电流为1A，则每个整流二极管应承受的反向电压为14.1V。
10、已知下图中三极管各极的电位，该三极管将处于截止工作状态。

二、判断题（11小题，每小题2分，共22分。将叙述正确的每小题用√填写在下面表格对应的序号中，叙述错误的每小题用x填写在下面表格对应的序号中。）
（ x ）1、衡量一个直流放大器零漂的程度只需看输出零漂电压的大小。
（ x ）2、理想运算放大器两输入端的电位相等并且恒等于0V。
（ √ ）3、差分放大器的放大倍数与组成它的单管放大器的放大倍数相同。
（ x ）4、反相输入比例运算放大器的反馈类型是电压串联负反馈。
（ √ ）5、两个电压放大倍数不同的直流放大器，若它们输出端的零漂电压相同，则电压放大倍数小的直流放大器，其零漂现象要严重些。
（ √ ）6、共集电极放大器属电压串联负反馈放大器，所以该电路的输入阻抗高，输出阻抗低。
（ √ ）7、负反馈能使放大器的通频带扩展，也能减小放大器的波形失真。
（ x ）8、在共射极单管放大电路中，若电源电压不变，只要改变集电极电阻Rc就能改变集电极电流Ic值。
（ √ ）9、固定偏置放大电路中，若更换三极管，则基极偏流电阻必须重新调整。
（ x ）10、全波整流电路中，二极管与负载串联，流过二极管的电流和负载电流相等。
（√ ）11、二极管在反向电压小于反向击穿电压时，反向电流极小；当反向电压大于反向击穿电压后，反向电流迅速增大。

三、选择题（10小题，每小题2分，共20分。将每小题正确的选项答案填写在下面表格中对应的序号中。）
1、同相输入比例运算放大器的反馈类型是（ C ）。
A、电流串联负反馈 B、电流并联负反馈
C、电压串联负反馈 D、电压并联负反馈
2、引起直流放大器零点漂移的因素很多，其中最难控制的是（ A ）。
A、半导体器件参数的变化 B、电路中电容和电阻数值的变化
C、电源电压的变化
3、下图中Rb是反馈元件，引入的反馈类型是（ B ）。
A、电流并联负反馈 B、电压并联负反馈
C、电流并联正反馈 D、电压并联正反馈

4、为了减轻信号源负担并保证输出电压稳定，放大器应引入的反馈类型为（ A ）。
A、电压串联负反馈 B、电压并联负反馈
C、电流串联负反馈 D、电流并联负反馈
5、固定偏置共射电路，三极管为NPN管，当输入信号为5mV、1KHz正弦波时，输出电压波形出现底部削顶失真，为了消除这种失真，应（ C ）。
A、减小Rc B、改换β小的三极管
C、增大Rb D、减小Rb
6、下列因素不影响静态工作点的位置的是（ D ）。
A、Rb B、Rc
C、Vcc D、β
7、分压式偏置电路中，与Rc并联的旁路电容Ce的作用是（ A ）。
A、减少信号的损耗 B、使工作稳定
C、增大放大器的放大能力 D、使VB基本稳定
8、下列电路中，若VCC=12V，Rc=2KΩ，计算得IC为1mA，但实测VCE=8V，说明（ ）。
A、工作正常 B、B、E极间短路
C、C、E极间开路 D、电容C2短路

9、下图中，a、b之间输入一正弦交流电压vi，则下述正确的是（ A ）。
A、通过R1的为直流电 B、通过R2的为直流电
C、VD1管始终处于截止状态 D、R1中无电流通过

10、若测得二极管的正极电位是-10V,负极电位是-5V,则该二极管处于（ B ）。
A、零偏 B、反偏 C、正偏

四、综合题（3小题，共38分。）
1、电路如下图所示，试分析：
（1）前级由运放A1等构成的电路叫什么电路？当R1=R2时，写出VO与VI1之间的关系式。
（2）当R1=R2时，写出VO与VI1、VI2之间的关系式，且R3=R4=R5时，若VI1=1V，VI2=0.2V，求VO=？。

解：
运放A1构成反相比例运算放大器
当R1=R2时，VO1=-（R2/R1）VI1=-VI1
运放A2构成加法器，
VO=-[（R5/R3）VI2+（R5/R4）VO1]= （R5/R4）VI1-（R5/R3）VI2
当R3=R4=R5时，VO=VI1-VI2=1V-0.2V=0.8V

2、求下列所示电路中VO和VI1、VI2的关系式。

解：
根据叠加定理，可得
VO1=VO1’+VO1’’=-(R2/R1)VI1+(R2/R1)VI2=(R2/R1)(VI2-VI1)
VO2=VO2‘+VO2’’=-(R2/R1)VI2+(R2/R1)VI1=(R2/R1)(VI1-VI2)
由图中，可得
VO=VO1-VO2=(2R2/R1)(VI2-VI1)

3、下图所示为两级放大器，请分析指出：
（1）本级中的反馈元件是哪些？是什么类型的反馈？
（2）C4、R6构成什么类型的反馈？对输入、输出电阻有什么影响？
（3）如果C4、R6支路从图中①点改接在输出端②点处，为了能在级间形成负反馈，则C4、R6的另一端应接在③、④点的哪一处？这对输入、输出有何影响？

答：
（1）R3和R4。均属于电流串联负反馈。
（2）电流并联负反馈。输入电阻减小，输出电阻增加。
（3）④点处。此时反馈类型为电压串联负反馈，使得输入电阻增大，输出电阻减小。
