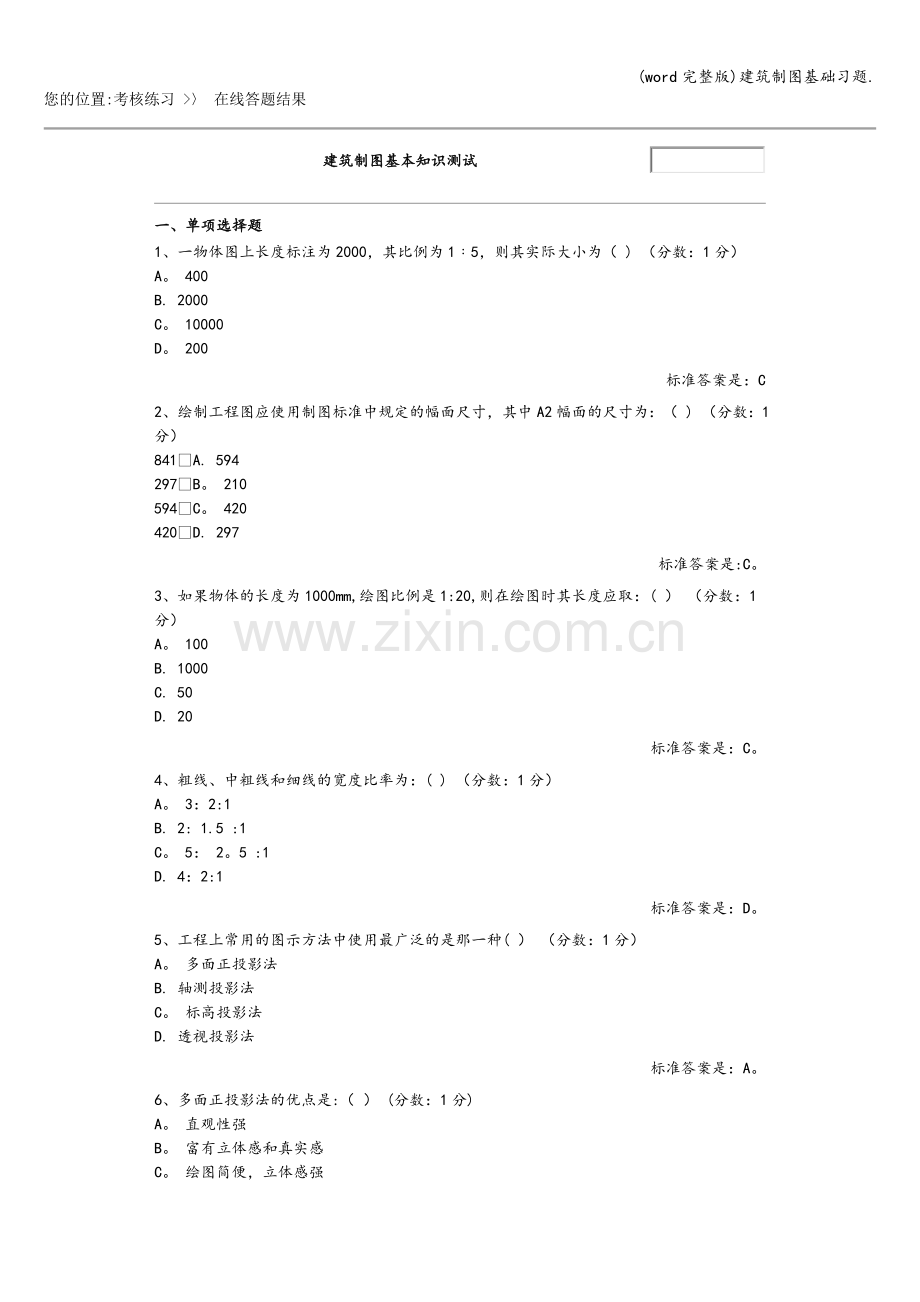

1、(word完整版)建筑制图基础习题.您的位置:考核练习 在线答题结果 建筑制图基本知识测试一、单项选择题1、一物体图上长度标注为2000，其比例为15，则其实际大小为（ ) （分数：1分） A。 400 B. 2000 C。 10000 D。 200 标准答案是：C 2、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：（ ) （分数：1分） 841xA. 594 297xB。 210 594xC。 420 420xD. 297 标准答案是:C。 3、如果物体的长度为1000mm,绘图比例是1:20,则在绘图时其长度应取：( ） （分数：1分） A。 100 B. 1000 C.

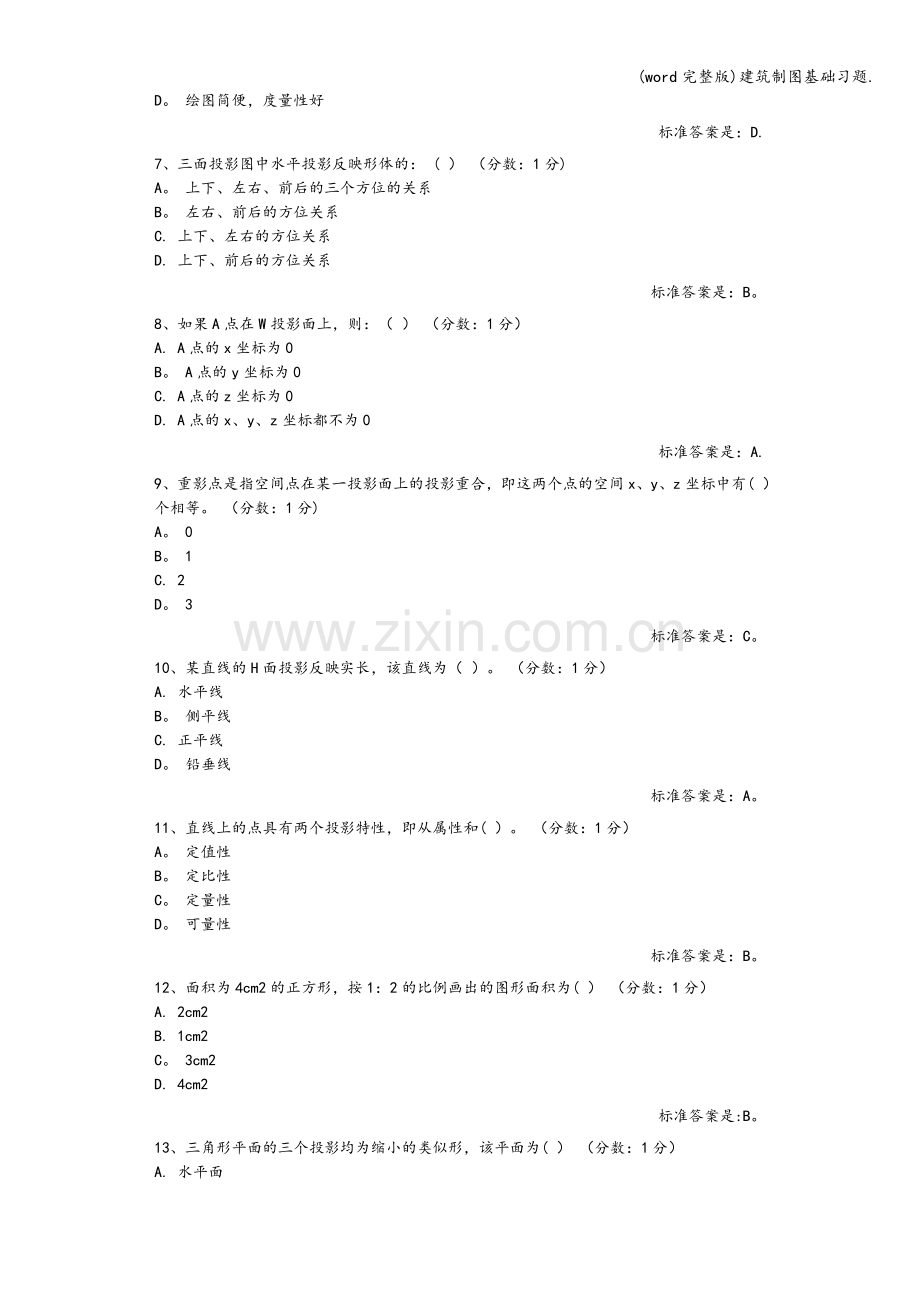

2、 50 D. 20 标准答案是：C。 4、粗线、中粗线和细线的宽度比率为：( ) （分数：1分） A。 3：2:1 B. 2: 1.5 :1 C。 5： 2。5 :1 D. 4：2:1 标准答案是：D。 5、工程上常用的图示方法中使用最广泛的是那一种( ） （分数：1分） A。 多面正投影法 B. 轴测投影法 C。 标高投影法 D. 透视投影法 标准答案是：A。 6、多面正投影法的优点是:（ ） (分数：1分) A。 直观性强 B。 富有立体感和真实感 C。 绘图简便，立体感强 D。 绘图简便，度量性好 标准答案是：D. 7、三面投影图中水平投影反映形体的： ( ） （分数：1分) A。 上下
3、、左右、前后的三个方位的关系 B。 左右、前后的方位关系 C. 上下、左右的方位关系 D. 上下、前后的方位关系 标准答案是：B。 8、如果A点在W投影面上，则：（ ） （分数：1分） A. A点的x坐标为0 B。 A点的y坐标为0 C. A点的z坐标为0 D. A点的x、y、z坐标都不为0 标准答案是：A. 9、重影点是指空间点在某一投影面上的投影重合，即这两个点的空间x、y、z坐标中有( ）个相等。 （分数：1分) A。 0 B。 1 C. 2 D。 3 标准答案是：C。 10、某直线的H面投影反映实长，该直线为（ ）。 （分数：1分） A. 水平线 B。 侧平线 C. 正平线 D。 铅垂
4、线 标准答案是：A。 11、直线上的点具有两个投影特性，即从属性和( ）。 （分数：1分） A。 定值性 B。 定比性 C。 定量性 D。 可量性 标准答案是：B。 12、面积为4cm2的正方形，按1：2的比例画出的图形面积为( ） （分数：1分） A. 2cm2 B. 1cm2 C。 3cm2 D. 4cm2 标准答案是:B。 13、三角形平面的三个投影均为缩小的类似形，该平面为( ） （分数：1分） A. 水平面 B。 正平面 C. 侧平面 D. 一般位置平面 标准答案是:D。 14、 右图中长度尺寸注法错在：（ )（分数:1分） A. 尺寸起止符号倾斜方向不对 B。 尺寸线距离标注位置太
5、远 C。 该尺寸应注写在图形轮廓内 D. 尺寸线不应是图形轮廓线的延长线 标准答案是:D。 15、 右图中两直线的相对几何关系是： （ ）（分数：1分） A。 相交 B。 交错 C。 平行 D. 无法判断 标准答案是：C。 16、 右图中两直线的相对几何关系是： ( )（分数：1分） A. 相交 B。 交错 C。 相交垂直 D。 交错垂直 标准答案是：A. 17、 右图中两直线的相对几何关系是： ( ）(分数：1分） A。 相交 B。 交错 C. 相交垂直 D. 交错垂直 标准答案是：D。 18、 右图中两直线的相对几何关系是： ( ）（分数：1分） A. 相交 B。 交错 C。 平行 D.
6、交错垂直 标准答案是：B。 19、 右图所示平面的类型是：( ）(分数：1分） A。 水平面 B。 正平面 C。 侧垂面 D。 任意倾斜平面 标准答案是：D。 20、 右图所示平面的类型是:（ )（分数:1分) A。 铅垂面 B。 正垂面 C. 侧垂面 D. 任意倾斜平面 标准答案是:B。 21、 在下图中已知形体的三面投影图，则与其吻合的轴测图是：（ )（分数：1分) A. A B. B C. C D。 D 标准答案是：D. 22、 下图所示组合体，正确的左侧立面图是：（ )（分数：1分） A. A B. B C。 C D. D 标准答案是：C. 23、 下图所示组合体，正确的1-1剖视图是
7、：（ ）(分数:1分） A。 A B。 B C。 C D。 D 标准答案是：C 24、 右图所示直线AB为（ ）(分数:1分) A. 一般位置直线 B。 正平线 C. 水平线 D. 侧平线 标准答案是：D。 25、 根据某立体的正面投影和水平投影,可推断出其侧面投影为（ ）（分数：1分) A. A B. B C。 C D。 D 标准答案是：D. 26、 在建筑图中，金属的材料剖面图例表示为( ）(分数:1分) A。 A B. B C。 C D. D 标准答案是：A. 27、 A、B、C、D四点为形体表面的点,在下列四种说法中，选择一种正确的答案 （ )（分数:1分） A。 A上B下，C右D左
8、B. A左B右，C上D下 C. A前B后，C左D右 D. A左B右,C后D前 标准答案是：B。 28、 选择正确的左视图（ ）（分数：1分） A。 （a） B。 (b) C. (c) D。 （d） 标准答案是：B. 29、 选择正确的俯视图( ）（分数：1分） A. (a） B. （b) C。 （c) D. （d) 标准答案是：B. 30、 下面的材料图例表示（ ）(分数：1分） A. 自然土 B. 素土夯实 C. 三合土 D。 混凝土 标准答案是:B. 您的位置：考核练习 在线答题结果 施工图单元测试一、单项选择题1、在钢筋混凝土结构中，箍筋的作用是：( ） (分数:1分） A. 起架立作用
9、 B. 主要受力钢筋 C。 固定钢筋的位置并承受剪力 D。 分配荷载到受力钢筋 标准答案是：C 2、在钢筋混凝土结构图中，构件的轮廓线用：（ ） (分数:1分） A。 粗实线绘制 B. 中粗实线绘制 C. 细实线绘制 D。 加粗的粗实线绘制 标准答案是：C。 3、楼梯建筑详图不包括（ ) （分数：1分） A. 平面图 B。 剖面图 C. 梯段配筋图 D. 节点详图 标准答案是：C。 4、板的配筋平面图中，下层钢筋的弯钩应画成（ ) （分数：1分） A。 向下或向左 B。 向下或向右 C。 向上或向右 D。 向上或向左 标准答案是：D。 5、在钢筋混凝土结构中,钢筋的保护层是：（ ） （分数：1
10、分） A。 钢筋的表面处理层 B. 钢筋表面的防锈油漆 C. 具有一定厚度的混凝土保护钢筋不被锈蚀 D。 包裹钢筋的材料 标准答案是：C。 6、在建筑施工图中，当图样中某一局部或构件需另用由较大比例绘制的详图表达时，应采用索引符号索引。详图索引编号应写在：( ） （分数:1分） A。 细实线绘制的8mm直径的圆圈内 B。 细实线绘制的10mm直径的圆圈内 C。 粗实线绘制的10mm直径的圆圈内 D。 粗实线绘制的14mm直径的圆圈内 标准答案是：B。 7、在建筑施工图中，图样中某一局部或构件可以用较大比例的详图表达，在详图上应注明详图符号,详图的编号和被索引的图样所在的图纸编号应写在:（ ）
11、(分数：1分） A。 细实线绘制的10mm直径的圆圈内 B. 细实线绘制的14mm直径的圆圈内 C。 粗实线绘制的10mm直径的圆圈内 D。 粗实线绘制的14mm直径的圆圈内 标准答案是:D。 8、建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是( ）。 (分数：1分） A。 房屋的开间、进深 B。 房屋内墙的厚度和内部门窗洞口尺寸 C。 房屋水平方向的总长、总宽 D. 房屋外墙的墙段及门窗洞口尺寸 标准答案是：D。 9、平面图的外部尺寸俗称外三道,其中中间一道尺寸标注的是（ ）。 （分数：1分） A。 房屋的开间、进深 B. 房屋内墙的厚度和内部门窗洞口尺寸 C。 房屋水平方向的总
12、长、总宽 D. 房屋外墙的墙段及门窗洞口尺寸 标准答案是：A。 10、高度为30M的建筑，按照1：100作立面图，图纸上应标注的高度尺寸为（ ）。 （分数：1分） A。 30 B。 300 C。 3000 D。 30000 标准答案是:D. 11、在楼层结构平面图中,楼梯板的代号为( ) （分数：1分） A。 LTB B。 KB C. TB D. B 标准答案是：C。 12、 在建筑施工图中,右图所示定位轴线的编号表示（ ）（分数：1分） A. C号轴线后附加的第2根轴线 B. 2号图纸上的C号轴线 C. 2号轴线后附加的C号轴线 D。 在此位置有2号和C号两条轴线 标准答案是：A。 13、
13、在建筑施工图中，当图样中某一局部或构件需另用由较大比例绘制的详图表达时,应采用索引符号索引。右图所示的索引符号表示( ）(分数：1分） A. 5号详图画在2号图纸上 B. 2号详图画在5号图纸上 C。 2号和5号详图是相同的 D. 2号详图上附加的5号详图 标准答案是：A。 14、 在建筑施工图中,图样中某一局部或构件可以用较大比例的详图表达，右图所示的详图符号表示（ )（分数：1分) A。 4号详图上附加的3号详图 B. 4号详图与3号详图是相同的 C。 4号详图，索引的图样在3号图纸 D. 3号详图，索引的图样在4号 标准答案是：C。 15、 在建筑施工图的总平面图中，应画出指北针，指北针
14、要求为( ）（分数：1分） A. 细实线绘制的14mm直径的圆圈，指针尾部宽约5mm B。 细实线绘制的24mm直径的圆圈，指针尾部宽约3mm C。 粗实线绘制的14mm直径的圆圈，指针尾部宽约5mm D. 粗实线绘制的24mm直径的圆圈,指针尾部宽约3mm 标准答案是：B. 16、 在右边的钢筋混凝土结构图中，3号钢筋为( ）（分数：1分） A。 位于板的上层，6mm直径，间距为200mm B。 位于板的下层,6mm直径,间距为200mm C. 位于板的下层，6mm直径，距板边缘200mm D. 位于板的上层,6mm直径，距主筋200mm 标准答案是：A。 17、 在建筑工程图上，标高以米为
15、单位，应注在标高符号上，其样式如图所示.标高符号的高度约为（）（分数：1分) A。 3mm B. 4mm C. 5mm D。 6mm 标准答案是:A。 18、 在房屋总平面图中，粗实线画出的房屋表示（ ） （分数：1分） A。 已建的房屋 B. 拟建的房屋 C. 高层建筑 D。 多层建筑 标准答案是：B。B 19、 在房屋的立面图中，房屋的外轮廓线用（ ) (分数：1分） A。 粗实线 B. 中实线 C. 细实线 D. 加粗线 标准答案是：A。 20、 在房屋的立面图中，下方地面线用加粗线，其线宽为粗实线的( ） (分数:1分） A。 1。2倍 B。 1.3倍 C. 1。4倍 D. 1.5倍 标准答案是：C。 再次测验
