规划校园网的IP地址
某大学具有8个学院位于3个校区，从某ISP申请到的地址块为59.193.144.0/20。试规划该校园网的公用IP地址和专用网的IP地址。
设某大学具有8个学院位于同一城市的3个校园中，其中大学与一学院、二学院在一个园区(校区1)，另外四个学院俩俩位于一个园区(园区2、园区3) 。
大学向因特网发布信息并为全校提供有关信息化服务，每个学院也自行向因特网发布学院信息并负责学院自己的信息服务，设每个学院提供都有超过1500台PC。
大学已从中国教育科研网CERNET有关机构申请了IPv4地址块59.193.144.0/20。
因特网地址范围：59.193.144.0-----59.193.159.0 掩码24位
院系及校区名
Ip地址范围
内网划分
所属网络
路由汇聚
大学
校
区
一
59.193.150.0/24---
59.193.152.255/24
192.162.0.0---
192.162.7.255
192.162.0.0/21

192.162.0.0/21

学院一
192.162.8.0---
192.162.15.255
192.162.8.0/21
学院二
192.162.16.0---
192.162.23.255
192.162.16.0/21
学院三
校
区
二
59.193.153.0/24---
59.193.155.255/24
192.162.24.0---
192.162.31. 255
192.162.24.0/21
学院四
192.162.32.0---
192.162.39. 255
192.162.32.0/21
学院五
192.162.40.0---
192.162.47. 255
192.162.40.0/21
学院六
校
区
三
59.193.156.0/24---
59.193.158.255/24
192.162.48.0---
192.162.55. 255
192.162.48.0/21
学院七
192.162.56.0---
192.162.63.255
192.162.56.0/21
学院八
192.162.64.0---
192.162.71.255
192.162.63.0/21

校园网络规划

采用三层结构为该大学设计校园网：选用万兆以太网作为连接大学3个校区的高速主干，校园网主干采用因特网的公网地址；选用千兆以太网作为各个校区的主干，形成大学校园网的汇聚层；选用百兆到桌面作为基本的接入形式。
校园网有两个出口，一个是Internet，一个是Cernet。运用路由RG-NBR3000
分别连接两个出口。校园网的主干采用的事锐捷的RG-S8606交换机，各个校区的核心交换机相连，采用万兆以太网技术，使其连成一个环状。各校区连接的链路租用电信公司的光纤。
各校区各楼的汇聚交换机连接到该校区的核心交换机，采用的是千兆以太网技术的连接方式，这样一方面能够和上层的核心很好的兼容，另一方面也能够保证校园网络的链路带宽。楼宇的汇聚交换机选用的是RG-S5758系列的能使用千兆以太网模块的交换机。
确定了各栋楼的汇聚交换机之后，就到了楼层的接入了。按照每栋楼的信息点的不同设置相应的FD，FD所连接的交换机还是选用锐捷的交换机，型号是RG-S1824的二层交换机。
为了确保校园网络内部的安全，我们需要进行VLAN的划分，我们采用按部门于按楼层划分相结合的方式划分VLAN。对于领导老师办公所在的楼以及教学楼，我们采用按部门的划分方式；对于宿舍楼，我们采用按楼层划分的方式。
网络管理的管理协议运用SNMP协议，使用的网管软件，因为我们选取的设备都是锐捷的，所以我们所用的管理软件也是锐捷的，型号是RG-SNC(智能网络指挥官)，该网管软件不仅实现了管理界面化，还内嵌了WLAN的管理组件，可以实现有线和无线管理一体化，当学校有需求要搭建无线网络时，就无需在引进新的管理软件了。

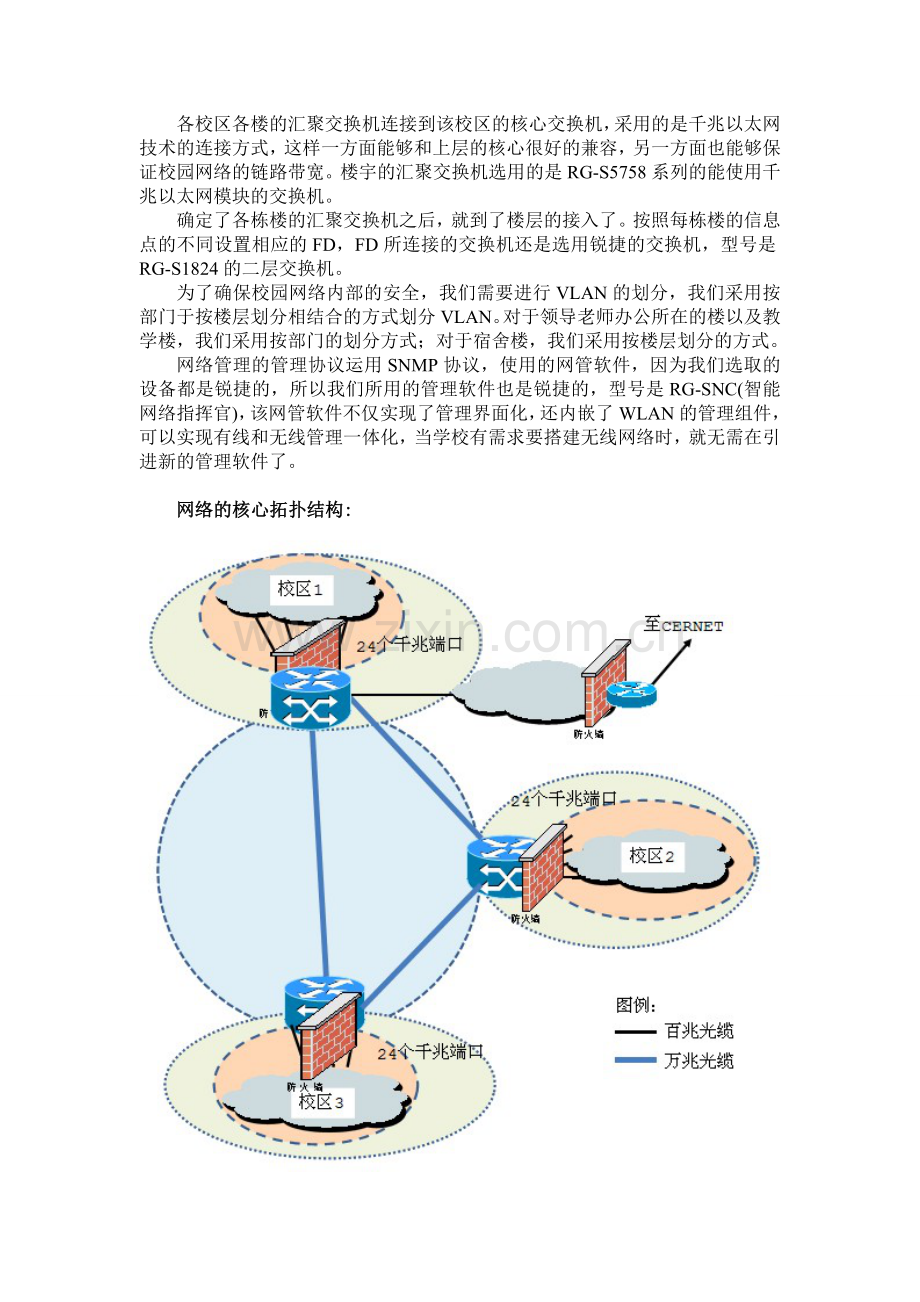

网络的核心拓扑结构:

二层拓扑图：
