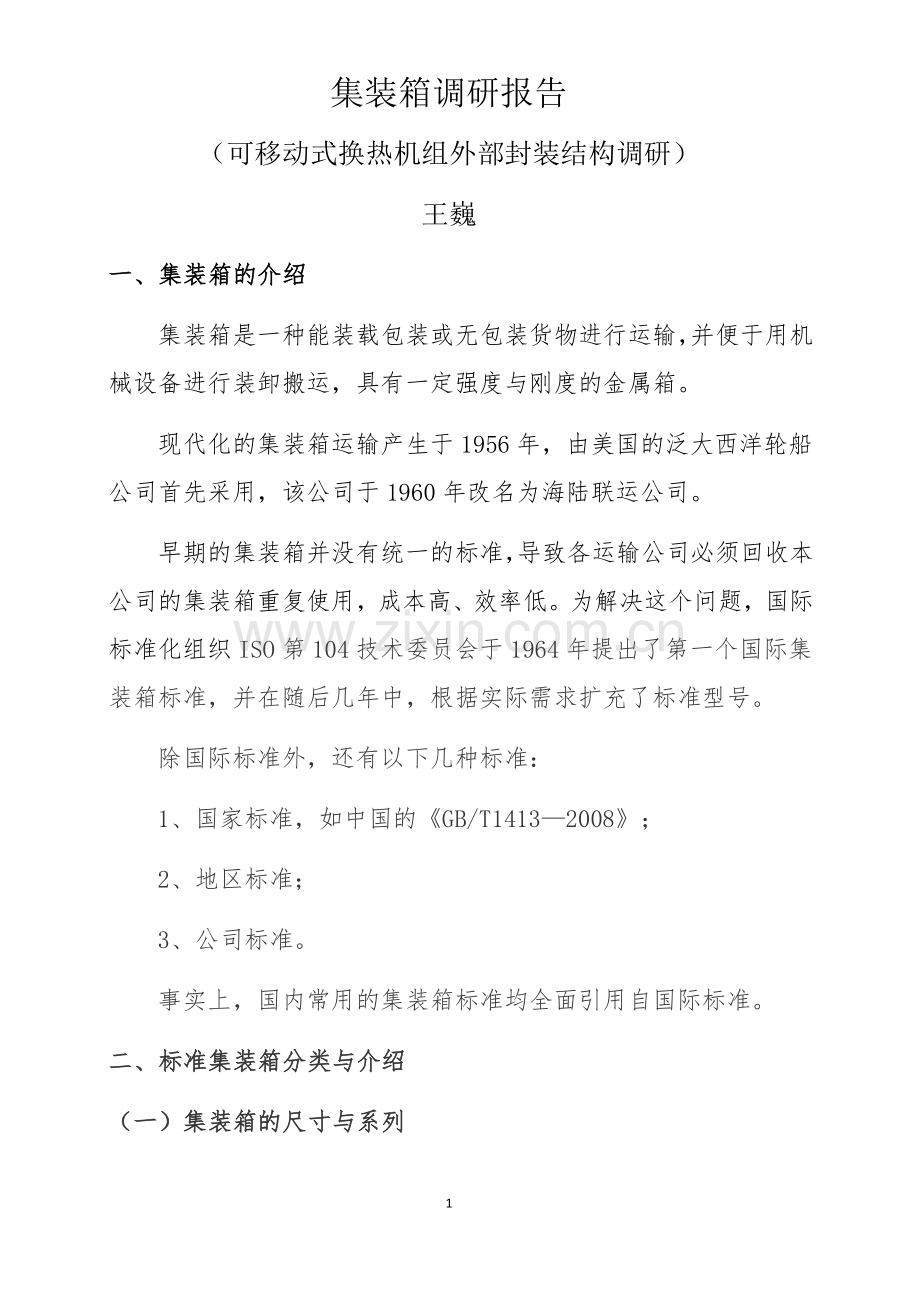

集装箱调研报告
（可移动式换热机组外部封装结构调研）
王巍
一、集装箱的介绍
集装箱是一种能装载包装或无包装货物进行运输，并便于用机械设备进行装卸搬运，具有一定强度与刚度的金属箱。
现代化的集装箱运输产生于1956年，由美国的泛大西洋轮船公司首先采用，该公司于1960年改名为海陆联运公司。
早期的集装箱并没有统一的标准，导致各运输公司必须回收本公司的集装箱重复使用，成本高、效率低。为解决这个问题，国际标准化组织ISO第104技术委员会于1964年提出了第一个国际集装箱标准，并在随后几年中，根据实际需求扩充了标准型号。
除国际标准外，还有以下几种标准：
1、 国家标准，如中国的《GB/T1413—2008》；
2、 地区标准；
3、 公司标准。
事实上，国内常用的集装箱标准均全面引用自国际标准。
二、 标准集装箱分类与介绍
（一）集装箱的尺寸与系列

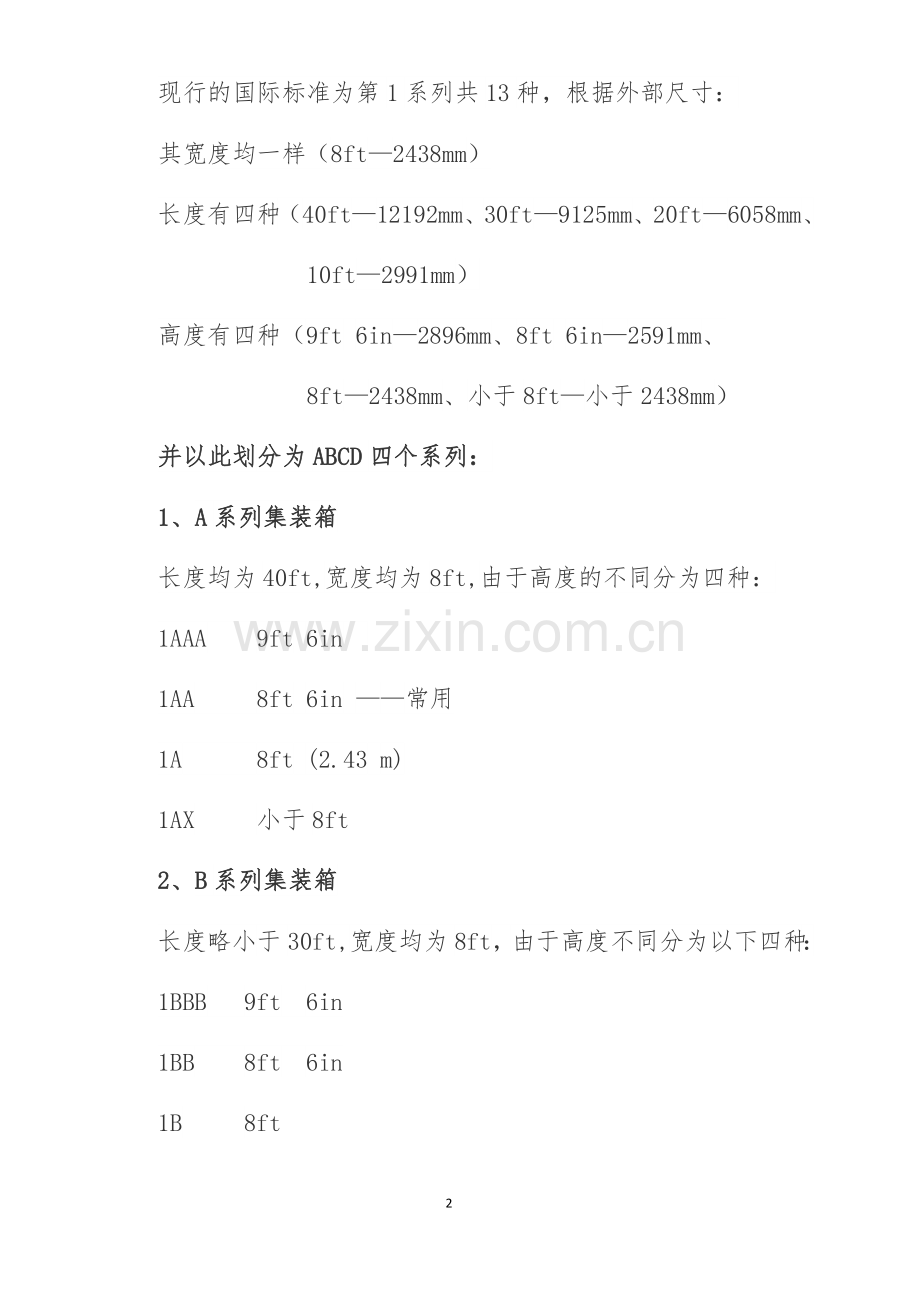

现行的国际标准为第1系列共13种，根据外部尺寸：
其宽度均一样（8ft—2438mm）
长度有四种（40ft—12192mm、30ft—9125mm、20ft—6058mm、
10ft—2991mm）
高度有四种（9ft 6in—2896mm、8ft 6in—2591mm、
8ft—2438mm、小于8ft—小于2438mm）
并以此划分为ABCD四个系列：
1、 A系列集装箱
长度均为40ft,宽度均为8ft,由于高度的不同分为四种：
1AAA 9ft 6in
1AA 8ft 6in ——常用
1A 8ft (2.43 m)
1AX 小于8ft
2、 B系列集装箱
长度略小于30ft,宽度均为8ft，由于高度不同分为以下四种：
1BBB 9ft 6in
1BB 8ft 6in
1B 8ft
1BX 小于8ft
3、C系列集装箱
长度略小于20ft,宽度均为8ft，由于高度不同分为以下三种：
1CC 8ft 6in ——常用
1C 8ft
1CX 小于8ft
4、D系列集装箱
长度略小于10ft,宽度均为8ft，由于高度不同分为以下二种：
1D 8ft
1DX 小于8ft
i
1A
1B
1D
1D
1D
1D
1D
1C
1C

各系列尺寸对比如下图所示（不含高度，i=76mm）：

（二）集装箱的结构与用途分类
1、普通集装箱（General Purpose Container，GP/HC）
类型：20GP、40GP、40HC（表示40ft长的高柜）
是一种具有风雨密性全封闭的，除冷冻货、活动、植物外，不需要调节温度，且在尺寸、重量等方面均适于集装箱货物所使用的集装箱中最常使用的标准集装箱。 一般在一端或侧面设有箱门。
2、开顶/敞顶集装箱（Open Top Container，OT）
类型：20OT、40OT0
是一种没有刚性箱顶的特殊结构集装箱。为了防止风雨袭击，顶部覆盖有由顶梁支撑的帆布、塑料布或涂塑布等制成的罩布，其他结构与通用集装箱相似。
通常用于不超高，但货物体积比较大，通过柜门装卸不方便而需要吊装的大件货物

3、框架集装箱（Flat Rack Container，FR）
类型：20FR、40FR
这是一种没有箱顶和箱壁，箱端壁也可卸下，只留箱底和四角柱来承受货载的集装箱。如果将四角柱折下，也可作为平板集装箱使用。这种集装箱主要用于不适宜装入普通集装箱或敞顶集装箱内的大件、超重件、轻泡货、重型机械、钢材、钢管、裸装设备等重、大和形状不一的货物。

4、通风集装箱（Ventilated Container，VE）
类型：20VE、40VE

为装运水果、蔬菜等不需要冷藏而具有呼吸作用需要通风换气的货物而专门设计的集装箱。在侧壁、端壁和箱底上设有许多通风孔。通风孔可以自由开闭，通风孔关闭后可以作杂货集装箱使用。

5、冷藏集装箱（Refrigerated Container，RF）
类型：20RF、40RF
这是专为运输要求保持一定温度的冷冻货或低温货而设计的集装箱。它分为带有冷冻机的内藏式机械冷藏集装箱和没有冷冻机的外置式机械冷藏集装箱。适用装载肉类、水果等。
6、罐式集装箱（Tank Container/Liquid Bulk Container ，TK）
类型：20TK、40TK
这是一种由箱体框架和罐体两部分组成的集装箱，适用于装载酒类、油类、化学品等液体货物并为装载这类货物而具有特殊结构和设备的集装箱。用这种集装箱，在装货时，货物由液罐顶部的装货孔进入；卸货时，货物由排出孔靠重力作用自行流出或由顶部装货孔吸出。

除了以上6种之外，还有适用于相应场景的散货集装箱，动物集装箱，汽车集装箱，衣架集装箱等。

（三）集装箱的材质分类
按集装箱的主体材料材质，分为以下4类：
1、钢制集装箱（例如：普通集装箱）
其框架和箱壁板皆用钢材制成。最大优点是强度高、结构牢、焊接性和水密性好、价格低、易修理、不易损坏，主要缺点是自重大、抗腐蚀性差。

2、铝制集装箱（例如：冷藏箱）
铝制集装箱有两种：一种为钢架铝板；另一种仅框架两端用钢材，其余用铝材。主要优点是自重轻、不生锈、外表美观、弹性好、不易变形，主要缺点是造价高，受碰撞时易损坏。

3、不锈钢制集装箱（例如：罐箱）
一般多用不锈钢制作罐式集装箱。不锈钢制集装箱主要优点是强度高、不生锈、耐腐性好，缺点是投资大。

4、玻璃钢制集装箱（目前较少使用）
玻璃钢集装箱是在钢制框架上装上玻璃钢复合板构成的。主要优点是隔热性、防腐性和耐化学性均较好，能承受较大应力，易清扫，修理简便，集装箱内容积较大等；主要缺点是自重较大，造价较高。

三、 非标准集装箱介绍
市场上的非标准集装箱除了极少量为高价定制生产外，其余均为标准集装箱改造而成。其中较为实用的有：
1、 宿舍、办公室集装箱
将集装箱内部及表面进行装修，安装塑钢窗并安置家具，床等生活用品，便可成为各种不同档次的房间。相比彩板房，集装箱更加结实，适合重复使用。

2、 翼展集装箱
通过对集装箱的一个或几个侧面进行改造，增加电液一体化的顶升装置，不需借助外力即能向上展开，适用于需要从侧面进行装卸的货物，也可用作移动式的产品展示，或搭建集装箱概念小屋。

3、 侧面开门集装箱
根据需求，可以对一个或几个侧面进行改造，在其上安装箱门，适用于需要在侧面装卸货物，但又不需要在两面同时开门的情景。相比翼展式集装箱，它的价格更低，改造更容易实现。

除了上述非标准集装箱改造外，很多厂家还可以对集装箱进行任意定制，一般来说，客户的任何需求都可得到满足。

四、 可移动式换热机组的外部封装的适用性研究
对于模块化、集成化，且具有较强灵活性的换热机组来说，集装箱是其理想的外部封装结构。事实上，若想要将换热机组置于集装箱内，机组体积的大小，尤其是高度与宽度极其重要，但鉴于机组可以拆分放置，这里仅对机组的放置方式与运行状况进行考察。
1、放置、组装方式
考虑到机组可以通过在工厂组装完成后放入集装箱内，因此可采用开顶集装箱，通过吊装的方式将机组放入。
经初步了解，全新的开顶集装箱价格约为：
20ft：25,000元
40ft：35,000元
若采用长边侧面放入的方式，便可实现箱内组装，因此可采用翼展集装箱或侧面开门集装箱。
经初步了解，全新的翼展集装箱价格约为：
20ft：48,000元
40ft：62,000元
全新的侧面（单侧）开门集装箱价格约为：
20ft：30,000元
40ft：45,000元
另外，考虑机组必须设置补水箱，罐式集装箱可以作为一个选择
经初步了解，全新的罐式集装箱价格约为：
20ft：65,000元
2、维护方便程度
换热机组在出现设备故障时，应能及时响应。因此，维护的方便程度也是十分重要的。在上述三种集装箱中，开顶式的最不易进入维护，翼展式与侧开门式则可以满足要求。
3、 运行稳定性与环保要求
由于换热站有必要的通风要求，因此集装箱应设有通风孔，鉴于此要求很容易通过开孔或增加换气扇实现，因此不作为集装箱选型的参考标准，可一并交由厂商制作。
换热机组距离小区一般较近，因此控制噪音十分重要，而集装箱本身的隔音效果并不理想，因此必须在箱体内或箱体外进行隔音的处置。
另外，集装箱体本身的热胀冷缩可能会导致机组设备移位。因此，换热机组的设备不应整体固定于集装箱板上。
4、 综合考虑
综上所述，侧面开门集装箱具有换热机组所需的方便放置、维护的特点，并具有较好的经济性。

附表：
国际标准集装箱尺寸明细表
集装箱
Equipment

内部尺寸
Interior Dimensions
箱门尺寸
Door Opening
净重
Tare Opening
容积
Cubic Capacity
载重量
Payload

20’干货箱
20’dry freight container

L： 5919 mm
W：2340 mm
H：2380 mm
W：2286 mm
H：2278 mm

1900 kg
4189 lbs

33.0 m³
1165 cu.ft

22110 kg
48721 lbs

40’干货箱
40’dry freight container

L：12045 mm
W：2309 mm
H：2379 mm
W：2280 mm
H：2278 mm

3084 kg
6799 lbs

67.3 m³
2377 cu.ft

27396 kg
60397 lbs

40’高容积干货箱
40’high cube dry container

L：12056 mm
W：2347 mm
H：2684 mm
W：2320 mm
H：2570 mm

2900 kg
6393 lbs

76.0 m³
2684 cu.ft

29600 kg
65256 lbs

45’高容积干货箱
45’high cube dry container

L：13582 mm
W：2347 mm
H：2690 mm
W：2340 mm
H：2585 mm

3900 kg
8598 lbs

85.7 m³
3.026 cu.ft
28600 kg
63052 lbs

20’冷藏箱
20’reefer container

L：5428 mm
W：2266 mm
H：2240 mm
W：2286 mm
H：2188 mm

2940 kg
6482 lbs

27.5 m³
971 cu.ft

24060 kg
53043 lbs

40’冷藏箱
40’reefer container

L：11207 mm
W：2246 mm
H：2183 mm
W：2216 mm
H：2118 mm

4840 kg
10670 lbs

54.9 m³
1939 cu.ft

25640 kg
56526 lbs

40’高容积冷藏箱
40’high cube reefer container
L：11628 mm
W：2294 mm
H：2509 mm
W：2290 mm
H：2535 mm

4430 kg
9766 lbs

66.9 m³
2363 cu.ft

28070 kg
61883 lbs

45’高容积冷藏箱
45’high cube reefer container
L：13102 mm
W：2294 mm
H：2509 mm
W：2290 mm
H：2535 mm

5200 kg
11464 lbs

75.4 m³
2663 cu.ft

27300 kg
60185 lbs

20’开顶式集装箱
20’open top container

L：5919 mm
W：2340 mm
H：2286 mm
W：2286 mm
H：2251 mm

2174 kg
4793 lbs

31.6 m³
1116 cu.ft

21826 kg
48117 lbs

40’开顶式集装箱
40’open top container

L：12043 mm
W：2340 mm
H：2272 mm
W：2279 mm
H：2278 mm

4300 kg
9480 lbs

64.0 m³
2260 cu.ft

26181 kg
57720 lbs

20’搁架式集装箱
20’flat rack container

L：5662 mm
W：2438 mm
H：2327 mm

2530 kg
5578 lbs

21470 kg
47333 lbs

20’可拆卸式集装箱
20’collapsible flat rack container
L：5946 mm
W：2126 mm
H：2233 mm

2900 kg
6393 lbs

27100 kg
59745 lbs

40’搁架式集装箱
40’flat rack container

L：12080 mm
W：2438 mm
H：1950 mm

5480 kg
12081 lbs

25000 kg
55115 lbs

40’可拆卸搁架式集装箱
40’collapsible flat rack container
L：12080 mm
W：2126 mm
H：2043 mm

5800 kg
12787 lbs

29200 kg
64374 lbs

20’开边/开顶式集装箱
20’open side/open top container
L：5928 mm
W：2318 mm
H：2259 mm
W：2236 mm
H：2278 mm

2775 kg
6118 lbs

31.0 m³
1095 cu.ft

21255 kg
46792 lbs

40’双层重货架
40’artifical tweendeck
L：12065 mm
W：2216 mm

5400 kg
11905 lbs

39000 kg
85979 lbs
