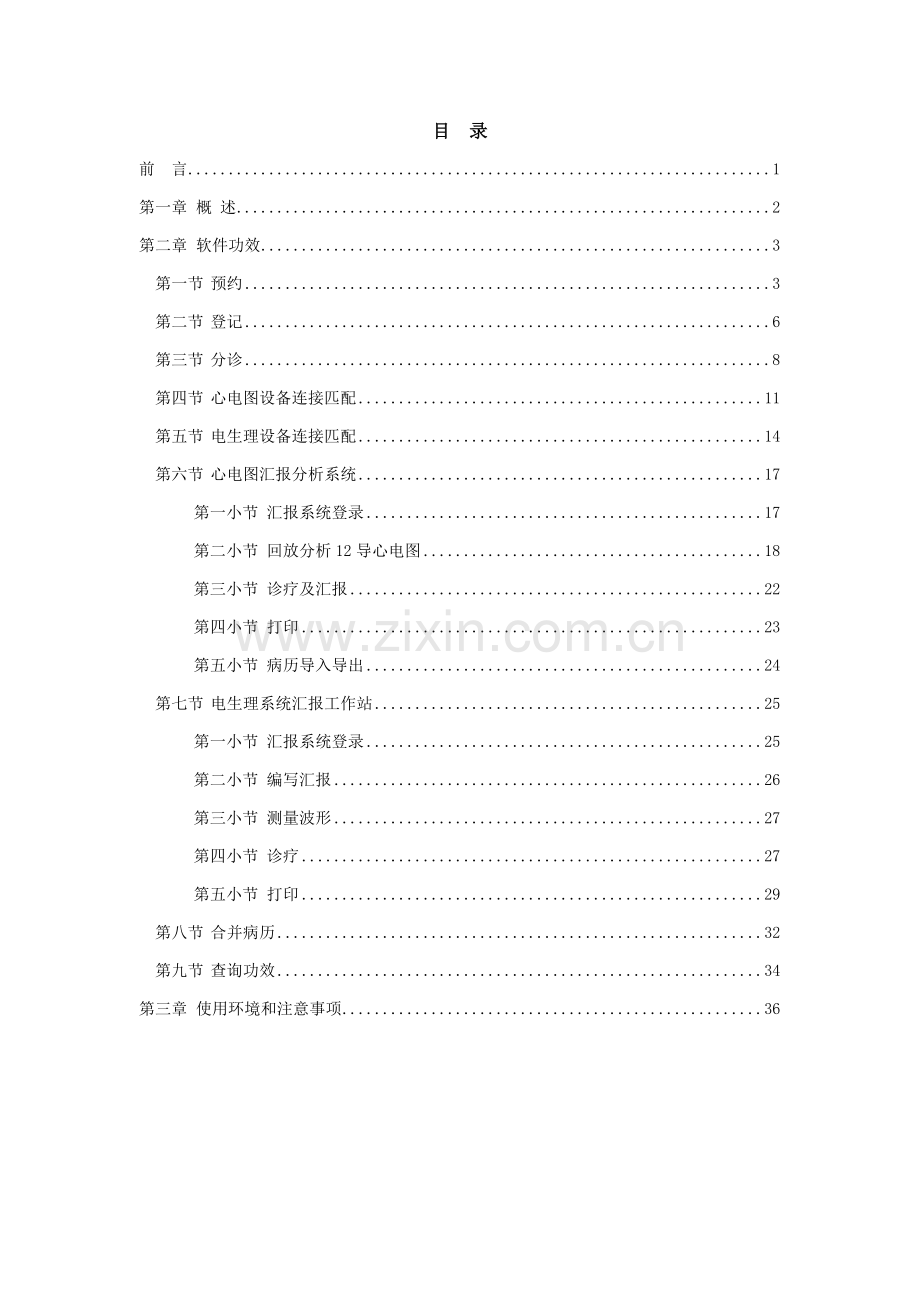

MEMRS-ECG型心电图网络系统使用说明书北京麦迪克斯科技目录前言 1 第一章概述 2 第二章软件功效 3 第一节预约 3 第二节登记 6 第三节分诊 8 第四节心电图设备连接匹配 11 第五节电生理设备连接匹配 14 第六节心电图汇报分析系统 17 第一小节汇报系统登录 17 第二小节回放分析12导心电图 18 第三小节诊疗及汇报 22 第四小节打印 23 第五小节病历导入导出 24 第七节电生理系统汇报工作站 25 第一小节汇报系统登录 25 第二小节编写汇报 26 第三小节测量波形 27 第四小节诊疗 27 第五小节打印 29 第八节合并病历 32 第九节查询功效 34 第三章使用环境和注意事项 36 前言 MEMRS-ECG型心电网络系统软件是一套功效完善、技术优异心电信号分析系统。为了正确使用本仪器，充足发挥它各项功效，请仔细阅读本说明书。假如有任何疑问，请和麦迪克斯企业或分销商联络。本说明书意在介绍怎样正确使用MEMRS-ECG心电网络系统。麦迪克斯企业实施是不停发展政策，所以麦迪克斯企业保留在没有事先通知情况下，对本手册说明中产品进行修改变动权利。本说明书修改、解释权属于麦迪克斯企业。 MEMRS-ECG心电网络系统为高技术、高质量设计实体。在正确操作和使用环境下，通常无须过多维护。假如您在使用中有什么问题，请和麦迪克斯企业直接联络，或和您所购置MEMRS-ECG心电网络系统销售商联络。我们将竭诚为您服务！联络方法：北京麦迪克斯科技地址：北京市海淀区安宁庄西路9号金泰富地大厦1005室邮编：100085 电话：（010）62974855 传真：（010）62978861 维修热线：400 8100 559 Website: E-mail: 第一章概述 MEMRS-ECG心电网络系统是一套功效完善、技术优异心电图分析管理系统，为医院心电检验建立数字化工作平台，实现心电图检验数字化、步骤化管理过程。临床医生直接采集心电图，实时传输到心电诊疗中心。 1. 操作医生权限管理：心电网络管理系统为了明确操作医生责任，含有权限登陆功效，根据使用医生姓名和登陆密码操作本系统，负责分析、诊疗、打印、发送心电，实现数据当地存放将保留操作医生信息。 2. 提供心电图处理电子测量功效：本系统提供强大心电图波形显示、电子标尺测量、新旧病历对比功效、幅值调整、单页多页显示、心拍自动分析、心拍特征点自动识别、患者数据全数字导入导出功效，心拍特征点手动微调、走纸速度调整、波形放大等功效，能够摆脱原始分规手动测量方法。 3. 自动诊疗技术：本系统提供患者心电图数据自动分析技术，采取国际优异心电图数据库资料，可针对多个复杂心电图信息进行自动分析，而且提供国际和中国家标准准诊疗用语，患者测量参数异常值、诊疗异常特殊颜色显示，分析界面截屏打印，心电图多个颜色设置，有12导心电图叠加分析，复合波功效，帮助医生快速诊疗。 4. 科室主任管理功效：可依据患者姓名、检验号、检验时间、工作量、审核医生统计、按心电图分析值统计、按诊疗结论统计、也支持模糊查询及组合查询。日期等多个查询条件组合形式查询，方便医生针对多种条件下取得资料工作；患者数据随时导入、导出功效。 5. 彩色图文汇报输出技术：含有多个彩色图汇报输出功效，经过医生诊疗后心电图数据可形成多个汇报摸版，在诊疗汇报摸版上提供患者信息、图文一体诊疗汇报、彩色心电轴示意图、彩色心电图测量参数、彩色心电图诊疗描述、彩色心电图汇报诊疗、异常心电图特殊颜色显示，支持长导联任意选择，支持A4纸和B5纸或专用心电图纸打印，支持图文心电图参数和心电图数据双面打印。本系统含有远程病历抵达提醒功效，当有新病历传输过来时，能够声音方法发出提醒；方便值班医生做出应急反应。第二章软件功效本章将根据工作步骤进行软件操作和功效具体讲解。第一节预约在门诊心电图室，打开预约软件，界面以下。在申请列表中，将会自动显示HIS过来当日日期待检验病人列表。能够更改申请日期查询以前待检验病人。双击申请列表中病历，直接从HIS方提取病人基础信息和检验信息显示在界面上。录入检验房间、检验项目、检验时间等信息后即可点击“预约”按钮进行预约。当然，也能够新建病历进行预约。点击“预约”按钮，弹出提醒信息，病人信息入库，并显示在预约列表中。若想修改预约，还可在预约列表中双击该病人到上方界面中，修改完成后点击“提交修改”按钮进行改约。另外，选中病人后点击右键能够取消预约，删除该病人信息。第二节登记当预约好病人来做检验时，要先在登记工作站上进行登记，此时患者自动进入排队队列，等候检验。不过，对当日进行检验病人能够不用预约，直接登记就能够。双击已预约病历，病人基础信息和检验信息显示在界面上。点击“登记”按钮即可进行登记。点击“登记”按钮，弹出提醒信息，病人状态由预约改成登记，自动进入排队队列，而且病人从预约列表消失，在登记列表中显示。若想修改登记，还可在登记列表中双击该病人到上方界面中，修改完成后点击“提交修改”按钮进行修改。另外，选中病人后点击右键能够取消登记，病人状态转成预约，进入预约列表。已登记病人能够在排队情况中看到，以下图所表示。第三节分诊登记时要对当日进行检验病人报到进行确定、分诊，即选择对应检验房间，为检验室提供工作队列任务列表信息。登记以后，病人会自动进入对应排队队列，在排队情况列表中显示。以下图所表示，登记病人会在所登记检验房间下方进行排队，在排队情况列表中会显示不一样颜色来区分患者目前状态，其中，白色为未呼叫未检验，黄色为已呼叫未开始检验。医生能够依据检验房间检验完成情况和候诊队列，立即召唤等候病人进入检验房间。在排队情况列表中，也能够经过右键进行呼叫病人。进行分诊后，在对应检验房间中，打开分诊呼叫软件，只显示了目前检验房间登记病人，方便查看及操作，选中病人点击“呼叫”按钮即可进行呼叫。第四节心电图设备连接匹配在心电图机工作站上，若要接收心电图机传输过来数据，必需先开启心电图机接收程序，界面以下。在心电图机匹配主页面中，点击“检索”按钮能够查询HIS过来当日日期病人列表，能够更改上面申请日期查询以前预约病人，且已经汇报病人不再显示。当医生将心电图机数据传输成功后，心电图机接收程序检验到有接收文件时，界面右上角弹出提醒“成功接收心电图数据”。成功接收到心电图机数据后，选中一条病历，病人信息在病历信息区显示，或不选择，手动输入病人信息也能够。点击“提交”按钮，保留病历信息和图像信息，匹配图像到所选病历上，界面右上角会依次弹出提醒“正在上传数据…”、“XX数据接收完成”，然后自动清空等候下一次匹配。以后就能够到心电工作站上进行查看心电图、写汇报等操作。第五节电生理设备连接匹配在电生理工作站上，首先必需先开启信息匹配程序，登陆界面以下。选择检验科室和用户名后输入密码，或选择检验科室输入工号和密码点击“登录”按钮即可登录，桌面右下角会出现软件小图标，此时信息匹配程序已开启。注意工号优先等级大于用户名，一旦输入工号软件将不识别用户名。密码能够为空。当医生使用电生理工作站操作完成后进行打印，必需选择pdfFactory Pro打印机，然后点击确定。打印完成后，信息匹配程序检验到待接收数据，在右下角滑动弹出提醒信息，方便医生确定PDF入库是否正确，且每打印一次就会弹出一次。提醒信息中包含姓名、性别、年纪，点击“病历列表”进入信息匹配主页面。在信息匹配主页面中，将会自动显示HIS过来未汇报当日日期病人列表。能够更改上面申请日期查询以前预约病人。在预约列表中，黑色字体表示该病人无数据，红色字体表示该病人有数据但未汇报，且打印过病人不再显示。选中一条病历，病人信息在病历信息区显示，或不选择，手动输入病人信息也能够，然后点击“提交”按钮，保留病历信息和图像信息，匹配图像到所选病历上。以后就能够到多功效汇报系统工作站上进行查看、编辑等操作。注：打印完成后进行匹配时，同一个病人可匹配多幅PDF图像。第六节心电图汇报分析系统第一小节汇报系统登录双击桌面上“MECG-200多功效心电分析系统”图标，弹出登录界面。选择检验科室和用户名后输入密码，或选择检验科室输入工号和密码点登录按钮即可登录软件界面。注意工号优先等级大于用户名，一旦输入工号软件将不识别用户名。密码能够为空。患者信息功效按钮区病历列表窗口分析值病历查询区工具按钮区诊疗结果然后，进入心电汇报分析系统。系统主界面以下图，选择全部病历，这么心电所做全部已传输心电检验将显示在病历列表中。在病历列表中，选中任何一个病历，该病历患者信息，心电分析值及诊疗结论将显示在界面下方，为医生快速处理汇报提供方便。第二小节回放分析12导心电图在病历列表中双击12导心电病历或点击按钮后进入回放分析界面，系统将分析计算波形各项参数，能够查看心房率、心室率、QT/QTd间期等参数。系统默认打开显示复合波参数，单个心拍参数依据系统自动识别目前心拍特征点计算得出，复合波又是依据每个心拍平均叠加算出来。心拍带有标志为目前被选中分析心拍；带有标志为未被选中分析心拍，选中一个心拍，当为复合波时心电分析数据不会改变，只有切换为目前心拍数据才会改变。分析窗口以下图：病历基础信息心电分析数据波形显示窗口功效按钮汇报助手窗口点击切换为目前心拍，此时心电分析数据变换为目前心拍分析数据。不管是在目前心拍还是复合波，心电分析数据中心房率、心室率、P波宽度、QRS宽度、P-R间期、电轴值均能用鼠标双击修改，在输入框后双击鼠标即保留，图：点击按钮弹出滤波设置窗口，以下图。勾上前面复选框选择滤波项目，从下拉框中选择低通滤波器频率。软件公布时已经为用户设置好滤波项目和低通滤波器频率，通常情况不需改变，假如碰到干扰较大图像能够将低通滤波器频率设置低部分。点击按钮进入全屏界面，以下图。全屏显示心电方法可显示更长时间更清楚图形，点击“恢复”按钮回到原来分析回放界面，确保医生在诊疗过程中更清楚、全方面浏览患者心电图数据。点击图形左下角按钮，能够选择心电图显示方法。选择12×1方法即进入回放分析界面时显示方法，还可选择6×2_C或6×2_S方法显示，也可选择3×4+1、3×4+2或3×4+3方法显示，其中3×4+N中N是长导联，且能够切换显示成其它长导联。心电分析工作站还可进行以下操作： 1、波形不一样电压显示（半电压、双倍电压调整）因为每个人心电波形各不相同，所以对应电压也能够不一样。依据特殊病人电压高、低不一样，医生能够依据自己要求对电压进行调整，自动6导一组（肢导一组，胸导一组）。操作以下：将鼠标光标移至选中一组中任意一导心电电压显示方波处，点击鼠标右键即可。最多可有5种电压调整模式，此功效只对12×1显示方法有效。 2、测量波形点击图形左下角按钮。将鼠标光标移动到所要测量波形起始点，按下左键拖动鼠标移动到所要测量结束位置松开鼠标，测量数据窗口弹出，显示出时间差、幅值差等测量数据。再次测量会显示此次测量和上次测量相关部分测量结果。 3、导联交换点击图形左下角按钮，会弹出导联交换对话框，能够选择进行肢导或胸导交换。此功效关键方便那些采集时接错导联用户使用，经过此功效就无需再重新采集心电图。 4、重新分析数据假如所得分析数据不正确，按下“删除”键取消刚才分析结果，然后重新选择待分析波形段。方法以下：心电图在采集过程中难免会有外界干扰，比如静电干扰或病人抖动，这些全部会影响数据分析正确性。医生能够自己选择较平稳波形进行分析。拖动图形下方滚动条，选择一整屏幕平稳波形，将鼠标移动到想要分析区域起始点点击右键，弹出，设置起点，再将鼠标移动到想要分析区域终点点击右键设置终点即可得到想要分析区域，同时得到重新分析测量结果，若不满意，还可删除分析。注意：重新选择之前，先删除上一次分析结果。 5、心拍放大和微调在波形显示窗口对应导联双击鼠标左键，弹出单导联放大窗口，能够对目前选中心拍进行正确分析，以下图所表示：蓝色垂直线参数栏在此窗口，用户可点击窗口上方导联名称按钮选择所要分析某一导联，窗口右侧显示目前显示导联心拍号和具体参数值。这里也能够经过拖动窗口下方P1、P2、Q1、Q2等对目前导联进行微调。选择任何一导或选择全部导联，将蓝色垂直线移动，得到更正确P，Q，T点，然后分析结果会依据新设置而改变。移动粉色垂直线能够得到两点间不一样时间差和幅值差，在参数栏最下面显示。分析完成后再双击鼠标左键返回波形分析窗口，新分析结果将显示在波形分析窗口。 6、心电图对比在回放分析界面或全屏界面上点击“对比”按钮进入心电图对比界面，系统可将同一个病人不一样次检验同屏幕显示，让医生能够轻易观察出病人心电图改变；比如手术前后对比、入院前后对比等；和不一样病人之间心电图对比，针对患者既往病史医生能够轻松面对，不再需要问询患者。第三小节诊疗及汇报医生做诊疗时，可依据需要在诊疗区左侧统计心电图特征，在右侧给出心电图结论。心电图结论可从心电图诊疗汇报助手中取得，而不需要每次全部录入。以下图所表示，右侧汇报助手分3级显示，1级窗口显示病症种类，点击1级窗口某项病症种类就会在第2级窗口中显示它下一级症状类型，点击2级窗口症状类型就会在第3级窗口显示具体症状。双击第3级窗口中症状，能够将其带到心电图结论中。医生能够对带入结论进行修改、排版，也能够自行输入诊疗结论。为方便用户输入特殊字符，软件还设计了特殊字符按钮，只关键点击按钮就能够完成特殊字符输入。 3级窗口 2级窗口 1级窗口特殊字符按钮因为区域不一样医生诊疗用语和描述方法不一样，心电图诊疗汇报助手库是医生依据情况可自行维护，能够手动添加或删除，以满足医生日常诊疗工作需要。第四小节打印 1. 快速打印点击图形左下角按钮，进入快速打印预览界面，屏幕上仿真显示出和目前显示方法相同汇报，点击预览界面打印可打印出汇报。 2. 常规打印复选框点击左侧按钮，弹出打印模板选择列表，其中有多个模板可供选择，选中所要打印心电图前复选框（可多选），然后点击按钮即可开始打印。也可进行预览、生成图文汇报等操作。第五小节病历导入导出心电分析工作站还可将病历导入导出，为医生以后科研或交流等提供资源。在主页面病历列表中，选择病历后，点“病历导出”，把选中患者信息导出到指定目录文件夹中，以 RCD文件保留。点“病历导入”，将外部病历导入分析系统。第七节电生理系统汇报工作站第一小节汇报系统登录双击桌面上“MECG-200多功效汇报系统”图标，弹出登录界面。选择检验科室和用户名后输入密码，或选择检验科室输入工号和密码点“登录”按钮即可登录软件界面。注意工号优先等级大于用户名，一旦输入工号软件将不识别用户名。密码能够为空。患者信息功效按钮区病历列表窗口病历查询区工具按钮区诊疗结果然后，进入多功效汇报系统。系统主界面以下图，选择全部病历，这么所做全部已传输电生理汇报将显示在病历列表中。主界面上方横向排列按钮叫工具按钮，实现对病历操作。主界面左侧纵向排列按钮叫功效按钮，实现对心电检验和系统控制。分“心电检验”、“系统”、“远程”三类显示。其中“远程”为选件，如未采购该选件，此项不能操作。界面中间为病历查询区及病历列表窗口。下方为患者信息及诊疗结论。第二小节编写汇报在病历列表中双击病历或选中病历点击按钮后进入编辑汇报界面：检验所见 PDF工具栏汇报工具栏汇报助手 PDF缩略图区 PDF浏览区病历信息在右侧PDF缩略图区，该病人匹配了几幅PDF图像，该区域就会显示几幅缩略图，每一页能显示4个PDF缩略图，双击任何一个缩略图，在左侧PDF浏览区就会打开对应PDF，打开PDF在缩略图中用选中状态区分。用于编辑PDF文本测量心电波形，测量时鼠标变为十字形，能够显示多个测试数值，右键选择“退出”，清除显示测量值缩放PDF，100%、150%、200%、400%、800%、1600%、3200%、6400% 、、、翻页，用于中间大PDF翻页功效第三小节测量波形点击测量按钮后，将鼠标光标移动到所要测量波形起始点，按下左键拖动鼠标移动到所要测量结束位置松开鼠标即可显示出测量数据（时间差、幅值差）。再次测量会显示此次测量和上次测量相关部分测量结果。第四小节诊疗在病历信息界面，内容均不可输入、修改。临床诊疗可输入、修改。在检验所见窗口，若PDF中有相关内容话，打开该界面时未汇报病历会自动从PDF中提取相关内容到检验所见方框处，也可手动输入、修改。检验所见病历信息以下图所表示，此处能够输入诊疗结论及附，鼠标左键点击窗口，当光标在输入窗口中闪动时即可输入。为方便用户输入特殊字符，软件设计了特殊字符按钮，只关键点击按钮就能够完成特殊字符输入。汇报助手分3级显示，1级窗口显示病症种类，点击1级窗口某项病症种类就会在第2级窗口中显示它下一级症状类型，点击2级窗口症状类型就会在第3级窗口显示具体症状。双击第3级窗口中症状，能够将其带到心电图结论中。医生能够对带入结论进行修改、排版，也能够自行输入诊疗结论。 3级窗口 2级窗口 1级窗口特殊字符按钮特殊字符按钮保留左侧内容，保留完不能提取 / 未汇报自动提取，保留完按钮变灰不能提取点打印，弹出打印窗口，能够预览首页内容，能够选择是否打印首页、目前数据页，打印过程中会弹出打印进度条 / 汇报助手切换按钮，现在图所表示，若此时使用是阜外专用，按钮就显示为国际通用，点击国际通用按钮，汇报助手就切换为国际通用内容，按钮变为阜外专用按钮有审核权限医生，能够审核汇报，审核后全部内容全部不可修改，只能看，只有教授级可修改第五小节打印点击打印按钮，弹出打印窗口，能够预览首页内容，也能够选择是否打印首页、目前数据页。点击预览按钮进入打印预览界面以下图所表示，点按钮打印汇报。第八节合并病历点“”按钮进入合并病历界面, 以下图所表示，界面左侧显示源病历列表和目标病历列表，右侧显示心电波形。注意：进入界面时病历列表默认显示当日病历。源病历列表：只显示有数据病历。目标病历列表：只显示无数据病历。心电波形显示区源病历列表区目标病历列表区打开病历在源病历列表中选择一条病历，双击病历其心电波形就会显示在右侧区域中。合并病历选择了源病历后在目标病历列表中选择一条，然后点合并按钮，软件会弹出，选择“是”开始将源病历图像移到目标病历上。合并成功后，原来没有数据病历跑到源病历列表中而且此条病历被红色标识框标注出来，原来有数据病历跑到目标病历列表中。第九节查询功效心电网络管理系统能够实现实状况态、姓名、性别、年纪、病历号、日期等多个方法查询。符合查询条件病历将显示在病历列表中。标签页查询：点击病历列表上方标签页，能够查看全部病历、工作站病历、手持病历、导联心电病历、会诊病历。选择日期查询：方法一：点击病历列表右上方单选框，能够查看今天病历、昨天病历、四天病历、一周病历及全部病历。假如选择全部病历，软件会提醒“确定查看全部病历吗，可能需要一定时间”。滚动条方法二：：勾上查询条件区日期前面复选框，填写日期范围。用鼠标单击年当年份变成蓝色，此时手写输入年号，一样单击月、日变成蓝色后手写输入数字。或点击日期后黑箭头，弹出下框经过滚动条选择年，两侧黑箭头选择月份。黑箭头姓名查询：在姓名框手动书写名字，按回车键或，支持模糊查询。性别查询：在性别框中，点下拉框选择性别进行查询。年纪查询：在年纪框手动书写数字，按回车键点查询按钮。住院号：在住院号框手动书写，按回车键点查询按钮。汇报医生查询：在汇报医生框中，点下拉框选进行择查询。数据起源：在数据起源框中，点下拉框选进行择查询。病历号：在病历号框手动书写，按回车键点查询按钮。检验类别：在检验类别框中手动书写，或点下拉框选择ECG VCG VLP HRV后按回车键点查询按钮。病区号：在病区号框手动书写，按回车键点查询按钮。申请科室查询：在申请科室框中，点下拉框进行选择查询。状态查询：在状态框中，点下拉框选择病历状态进行查询。取消查询：点击查询条件，待文字变蓝后清楚即可。第三章使用环境和注意事项使用环境: 仪器应放置于通风干燥处，不要放在潮湿及多尘环境中，仪器散热通道应保持通畅。操作温度范围：15℃～35 ℃ 操作湿度范围：＜85% 电源：220Ⅴ±10Ⅴ，50Hz 功率消耗：主机：200W 打印机：打印时260W；空闲时：60W；休眠状态：8W 地线：＜4Ω 在南方潮湿地域，提议在操作间加装空调或吸湿器，以确保仪器正常运行。仪器清洁。使用柔软微湿抹布，沾上中性清洗液，擦拭仪器表面和显示器。避免使用强力清洗剂，以免损坏塑料表面。注意事项：避免阳光直接照射。避免键盘受潮。避免显示器和强磁场靠近。仪器使用完成后，应切断电源并用柔软布覆盖，以防灰尘。打印机用纸：提议使用70克以上质地良好A4复印纸。
