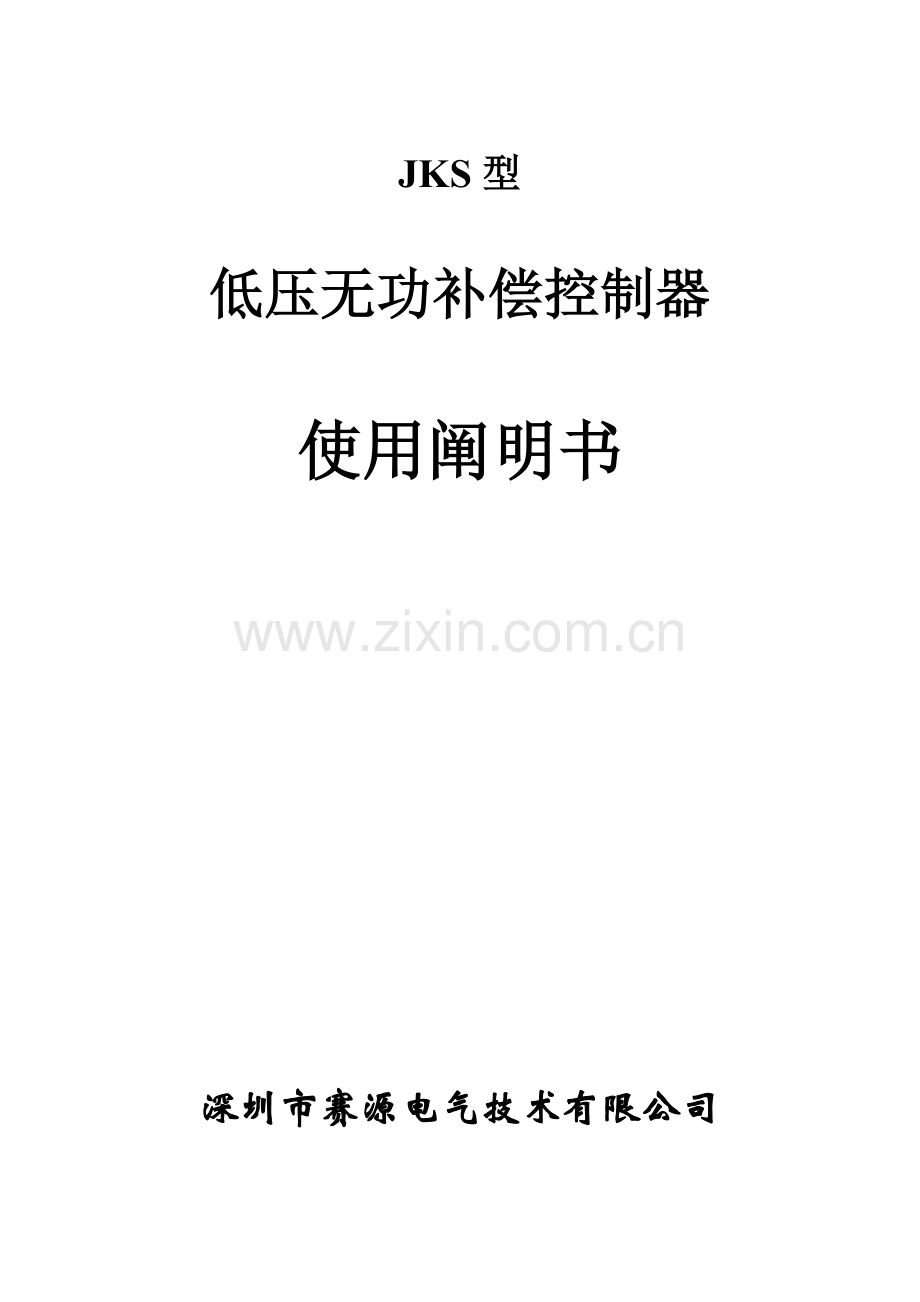

JKS型
低压无功补偿控制器
使用阐明书
深圳市赛源电气技术有限公司

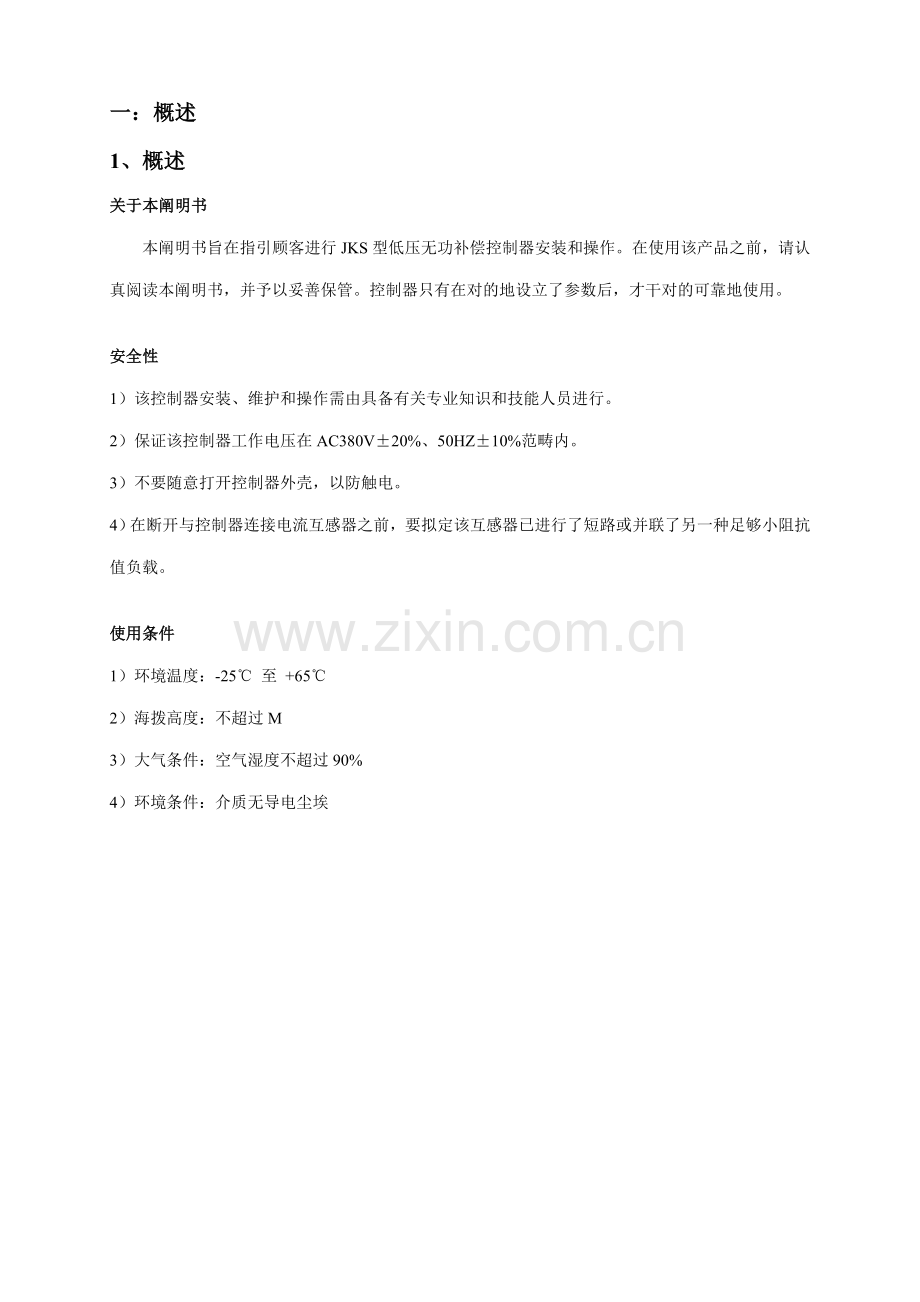

一：概述
1、概述
关于本阐明书
本阐明书旨在指引顾客进行JKS型低压无功补偿控制器安装和操作。在使用该产品之前，请认真阅读本阐明书，并予以妥善保管。控制器只有在对的地设立了参数后，才干对的可靠地使用。
安全性
1）该控制器安装、维护和操作需由具备有关专业知识和技能人员进行。
2）保证该控制器工作电压在AC380V±20%、50HZ±10%范畴内。
3）不要随意打开控制器外壳，以防触电。
4）在断开与控制器连接电流互感器之前，要拟定该互感器已进行了短路或并联了另一种足够小阻抗值负载。
使用条件
1）环境温度：-25℃ 至 +65℃
2）海拨高度：不超过M
3）大气条件：空气湿度不超过90%
4）环境条件：介质无导电尘埃
2、选型
型号命名：
产品选型：
型号
继电器输出
直流电压输出
JKS-4J
JKS-4D
JKS-6J
JKS-6D
JKS-8J
JKS-8D
JKS-10J
JKS-10D
JKS-12J
JKS-12D
通讯型
JKSB-12J
JKSB-12D
3、技术参数
执行原则：电力工业行业原则《 DL / T 597—1996 》《JB/T 9663-1992》
基本参数
工作电压：AC 380V±20％ 50Hz ± 10%（可用于220V电压）
取样电压：AC 380V±20％ 50Hz ± 10%（可用于220V电压）
取样电流：AC 0－5A
本机功耗：≤12VA
测量敏捷度：30mA
测量精度：电压：0.5级 电流：0.5级 功率因数：0.5级 有功功率：1.0级
无功功率：2.0级 频率：0.5级
外形尺寸：144´144´110mm
安装开孔尺寸：138´138mm
技术特点
1）控制物理量：无功功率，无补偿呆区，小负荷不产生投切振荡。
2）自动辨认相序功能：当输入B、C相电压和A相电流对的接线后，电流互感器次级接线端S1
和S2可以任意接入而不会影响控制器对的工作[见注1，P8] 。
（电压与电流可以设为同相，用于220V 系统）。
3）编码投切功能：可实现4种投切方式。
4）EMC电磁兼容性：EFT群脉冲抗干扰可达4000VA级（国际电工原则最高档），已通过国家器质量监督检查中心检测，具备该机构颁发《电磁兼容检查证书》
5）显示功能：显示各项电参数：功率因数、电压、电流、有功功率，无功功率、频率、电压谐波总畸变率，电流谐波总畸变率，投切状态，负荷性质感性或容性等
6）保护功能：过压，欠压，电压谐波超限，电流谐波超限。
7）电
特别提示：本产品控制原理并不只是以功率因数低就进行补偿，而是依照显示无功功率要不不大于单组电容器容量，才会进行补偿！这就是无功功率为控制量原理，它可以有效避免小负荷投切振荡，避免补偿呆区，是更为先进补偿原理。
4、显示及按键
A. 液晶显示屏
1.输出路数 2.电气参数 3.工作状态
4.数字显示 5.控制模式
B.按键面板
6. ESC键：退出当前状态，返回主菜单
7. ↑ 键：显示时，迅速切换到Cos∮；
手动时，光标左移一位；
设立参数时，数字加1位，将数字从0到9设定。
8. → 键：手动时，光标右移一位；
设立参数时，光标向右移动一位。
9. ¿ 键：显示时，选取固定某项显示；
设立参数时确认；
当手动工作时，按这个键进行投入，再按一次就切除。
5、安装
1. 如图所示，将该控制器轻轻地推入已开好孔仪表柜面板 中。
2.如图所示，将固定件卡进控制器侧面卡槽中。
3. 用螺丝起子将固定件上螺丝按顺时针方向
扭紧，直到控制器安装稳固为止。
二：JKS基本型
1. 接线图
输入电压为B、C相电压（380V），输入电流为A相电流：（电压与电流不同相）
JKS-12J接线图：
JKS-12D接线图（复合开关投切电容器）
当输入电压为220V，输入电流为同相电流：（电压与电流同相）
JKS-12J接线图：
JKS-12D接线图（复合开关投切电容器）
图中开关是K，是为了控制器断电用，当需要维修补偿柜时，应先断开开关K，然后拉开电容柜刀开关断电。
特别警告：电容柜完全断电后，仍须等待5分钟放电时间，才干进行维修！
2. 操作方式
A. 自动方式
开机上电后，进入自动状态
无任何操作时，默认进入自动循环显示（轮显）：
依次显示COSj（功率因数），
电压（V），
千瓦（有功功率kw），
千乏（无功功率kvar），
F（频率Hz），电流（A），
电压谐波总畸变率%，
电流谐波总畸变率%。
按↑键迅速切换到Cos∮显示界面
按→键进行翻页显示：翻页显示顺序和轮显同样，当超过一分钟无按键操作时，切换到自动轮显模式。
感性或容性：显示负荷性质。
过压或欠压：电压超过设定上限或下限，是报警状态。
投入或切除：显示电容正在投入或切除状态。
B. 手动方式
按ESC键，可以看见“自动”闪烁，按 → 键，则“手动”闪烁，再按 ¿ 键，确认进入“手动”状态。如下图所示。
在“手动”状态中，按 ↑ 键往左移一路，按 → 键右移一路。按 ¿ 键投入，再按一次 ¿ 键切除；如果显示“投入”，表达闪烁这路已处在投入状态，这时按 ¿ 键就切除了。如果显示“切除”，表达闪烁这路已处在切除状态，按 ¿ 键就投入了。
按“ESC”退出手动状态，这时，已经投入各路所有切除。
注意：如果是用接触器投切电容器，在进行手动操作时，在切除电容后，一定要等待三分钟放电后才干重新投入。切不可对同一台电容器频繁进行手动切入和切除操作！
3参数设立
在“自动”状态下按ESC键，按两次 → 键选取“设立”状态，按 ¿ 键确认。
在设立状态下分别输入P001， P002， P003， P004， P005， P006， P007,P008， P101进入不同设立模式
在设立模式中，按↑ 键，进行输入相应位数值加1，按→ 键，进行输入位循环选取，按¿ 键，是确认和保存当前设立值并进入下一项设立。
⑴ P000 模式 查看系统软件版本号
⑵ P001 模式
在设立面板输入P001，按¿ 键，分别进入如下功能项设立
①电流倍率 取样电流互感器变化，500/5时设立为100，而不是设成500，可设范畴： 0 — 9999，默以为100
②运营模式及路数 显示形式：
×—××
第一位代表投切模式：共4种
1：等容循环投切
在此模式下，所有电容器乏值均相似，控制器进行循环投切，先投先切。电容器交替投切。
2：等容顺序投切
在此模式下，所有电容器乏值均相似，控制器进行顺序投切，先投后切。电容器依次投切。
3：不等容优先投切（默认）
在此模式下，所有电容器乏值可以任意设立，控制器进行最优算法投切。
4：不等容顺序投切
在此模式下，所有电容器乏值可以任意设立，控制器进行顺序投切，先投后切。电容器依次投切。
第三，四位代表投切路数
可设范畴： 0 — 16 默认值为12
例如：图（2）中3-12表达路数为12路不等容优先投切模式。
③单组千乏 10（默认值）
当运营模式为“1”或“2”时，只需设第一路乏值，别的默认和第一路相似。
当运营模式为“3”，“4”时，需逐项设立每路乏值。
注:P001参数是运营必备项目，顾客设立好后，普通可以正常工作。
⑶ P002 模式
① 投入延时 40（默认） 可设范畴： 0 — 1200 秒
② 切除延时 40（默认） 可设范畴： 0 —1200秒
③ 投入切除延时 40（默认） 可设范畴： 0 — 1200秒
④ 间隔延时 06（默认） 可设范畴： 0 — 100秒
⑤ 目的功率因数 1.00（默认） 可设范畴：+1.00 — -1.00
⑥ 过压 440（默认） 可设范畴： 0 — 800伏
⑦ 欠压 300（默认） 可设范畴： 0 — 800伏
⑷ P003 模式
① 千乏电流倍率（原始） C / K 值
② 千乏 倍率（当前实测值）： C / K 值
按↑ 或 →键进行千乏电流倍率和千乏倍率切换，按¿ 键进入下一路。
⑸ P004 模式
① 投入电压 当测量电压值低于投入电压时，强投入电容
可设范畴： 0 — 800
② 电压上限 430 (默认)比过压小5V 可设范畴： 0 — 800，当电压达到上限时，虽然欠补也不投入电容器。
③ 电压下限 305 （默认比切压高5V 可设范畴： 0 — 800，当电压达到下限时，虽然过补也不切除。
电压上限和电压下限是为了稳定电压作用，当置为000时，其功能失效。
⑹ P005 模式 （）
① 电压倍率 01（默认） 可设范畴： 0 — 9999
② 单台编码 01（默认仪表号） 可设范畴： 0 — 9999
③ 倍率 4.8（默认）RS485通讯波特率 单位：Kbps
可设范畴： 0 — 115 .2 Kbps
④ 电压谐波 10﹪（默认）可设范畴： 0 — 99
⑤ 电流谐波 10﹪（默认）可设范畴： 0 — 99
( 当电压谐波与电流谐波中，有任意一项设为0时，将禁止谐波显示。)
⑺ P006 P007 P008 分别进行辅机 1 2 3 设立
⑻ P101 模式
① 原则电压 380 （默认）就是实际输入 380V原则电压，
可设范畴： 0 — 700
② 原则电流 2500（默认）就是实际输入 2.5A原则电流，可设范畴： 0 — 7000
③ 相位角 90（默认）或 0，可设范畴： 0 — 100
（90用于380V系统；0用于220V系统，电压电流同相）
三：JKS主辅型
1 主辅柜连接图
A B UND
主机
A B UND
辅机1
A B UND
辅机2
A B UND
辅机3
2 接线图
输入电压为B、C相电压（380V）,输入电流为A相电流：（电压与电流不同相）其中A、B、GND为RS485通讯接线端
JKS-12J主辅型接线图：
四．常用故障解决
故障1：上电后显示容性，电容器不投入。
解决方案：a、普通是由于接线错误引起，请检查电压与电流相序与否对的。（参见5.接线图）
b、在用电负荷侧尚有其他电容补偿设备在运营，导致负荷确是容性负荷。
故障2：电容器投入后，功率因数不变。
解决方案：取样电流互感器安装位置错误，电流互感器应当安装在电容柜和负载“前面”，要让电容柜电流也能流过电流互感器。（参见5.接线图）
故障3：电容器投入后，功率因数不升反降。
解决方案：a、普通是接线相序错误引起，请检查电压与电流相序与否对的。
B、将电容柜所有关掉，控制器断电后重新上电。
故障4：控制器动作跟不上负荷变化。
解决方案：负荷波动过快过大，譬如，电焊机，点焊机，起重机等，应当选用动态补偿控制器和动态投切可控硅模块（我公司生产其他产品），不能用接触器来投切电容。
故障5：电容器投入后，电容回路电流异常增大。
解决方案：这普通中由于负荷中存在较大谐波电流和谐波电压，当谐波电流进入到电容器中时，会导致电容器电流增大，同步，电容器对谐波尚有放大负作用，引起更大危害。解决办法有两种：
1） 在每个电容回路加上装抗谐波电抗器，普通为6%铁芯电抗器（我公司可配套提供），这种方式可以制止谐波电流进入到电容器，并不能消除电网中谐波。
2） 配备谐波滤波装置：对于谐波严重超标场合，单纯加上电抗器仍不一定能达到效果，只能用滤波装置来滤除谐波，并且滤波装置自身又能进行无功补偿，并消除谐波带来各种危害，使供电质量达到国标规定。（我公司可生产滤波装置）
[注1]：关于接线：引入B、C相电压和A相电流是对的接线；同样，引入A、B相电压和C相电流，或引入A、C相电压和B相电流都没问题，但是，不可引入电压与电流同相位，譬如，不可引入B、C相电压和B相电流。
深圳市赛源电气技术有限公司
地址：深圳市罗湖区莲塘港莲路5号包深大厦6楼
电话： 25722545 传真：
技术支持： email：
