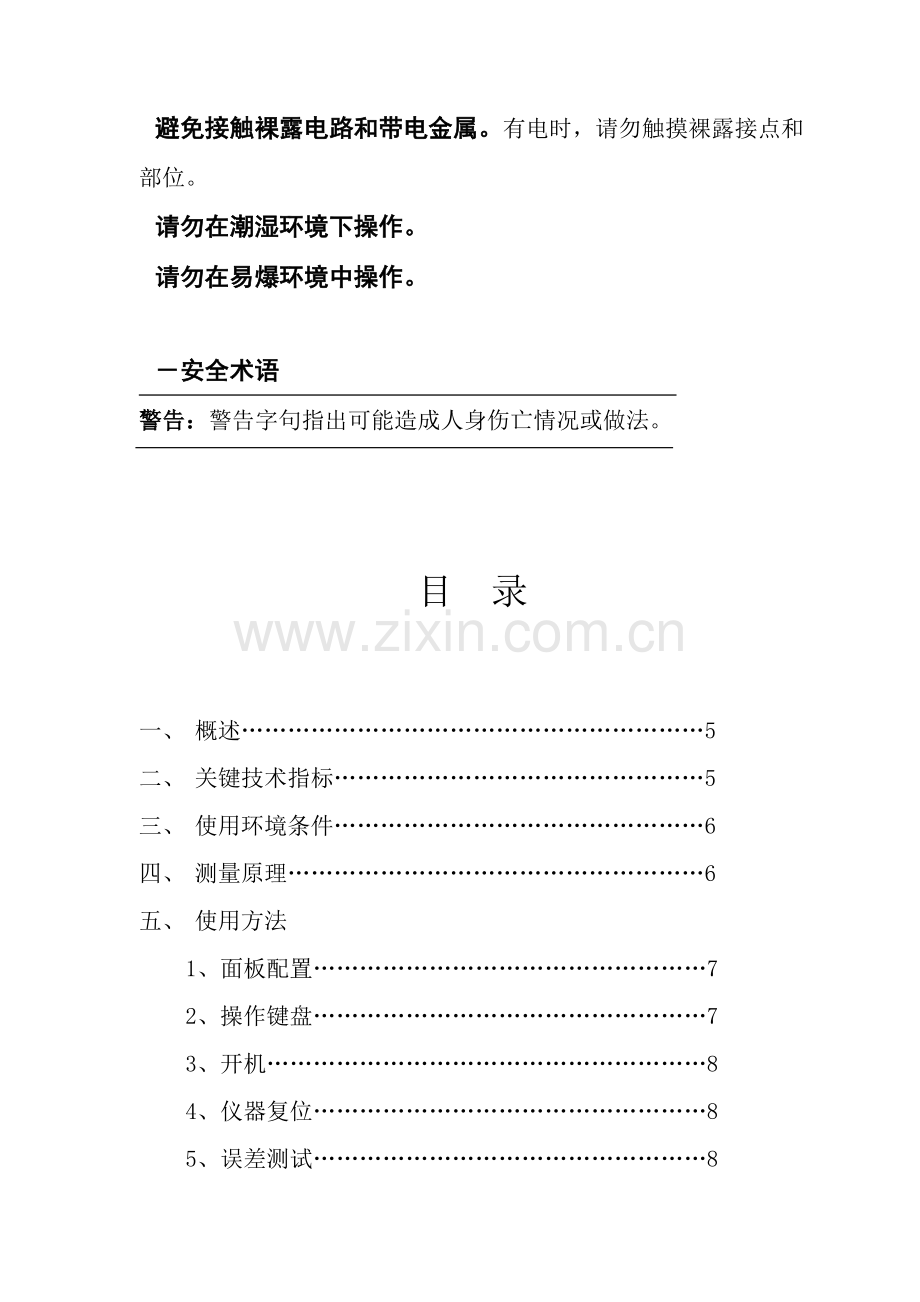

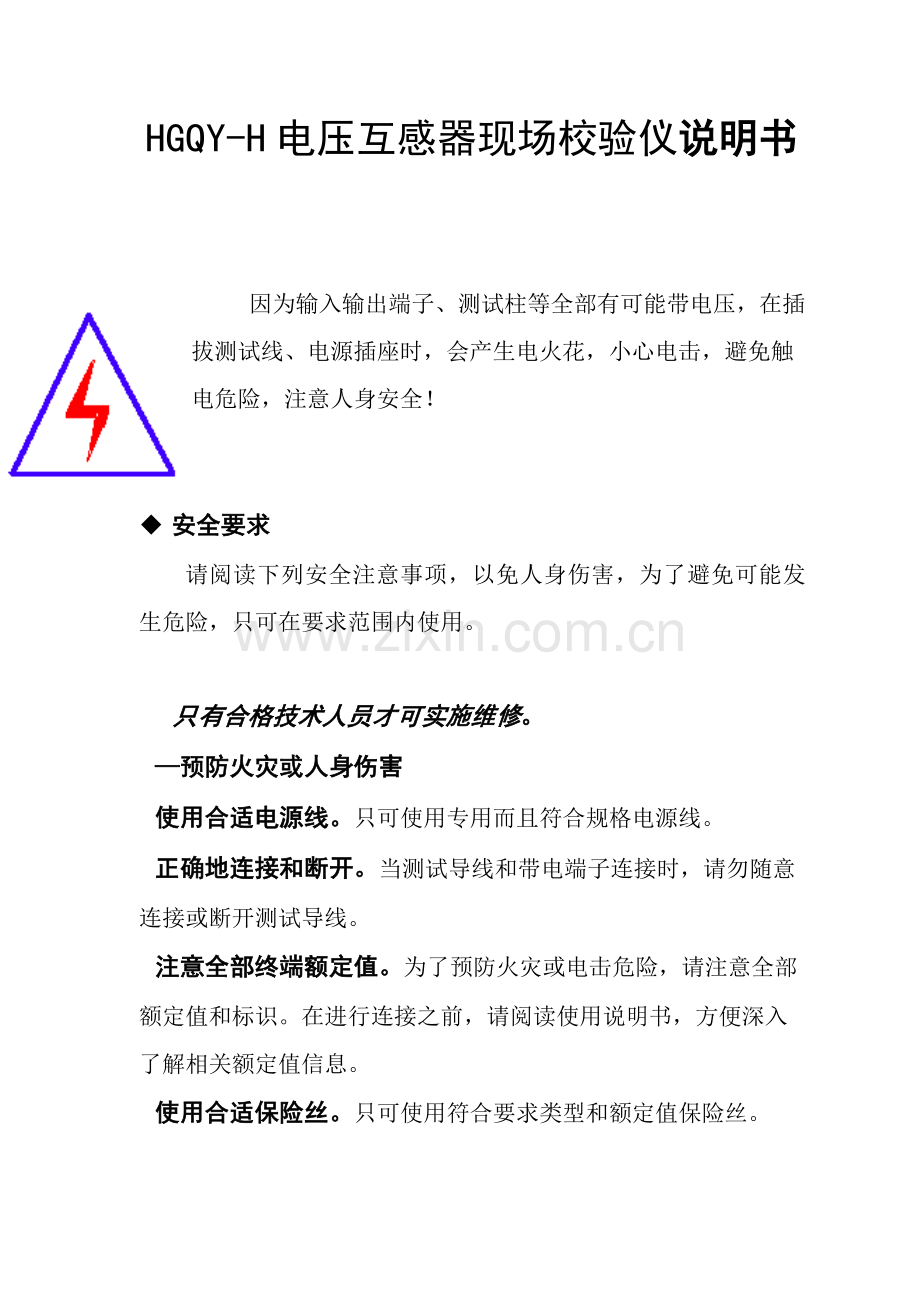

HGQY-H电压互感器现场校验仪说明书因为输入输出端子、测试柱等全部有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！u 安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生危险，只可在要求范围内使用。只有合格技术人员才可实施维修。预防火灾或人身伤害使用合适电源线。只可使用专用而且符合规格电源线。正确地连接和断开。当测试导线和带电端子连接时，请勿随意连接或断开测试导线。注意全部终端额定值。为了预防火灾或电击危险，请注意全部额定值和标识。在进行连接之前，请阅读使用说明书，方便深入了解相关额定值信息。使用合适保险丝。只可使用符合要求类型和额定值保险丝。避免接触裸露电路和带电金属。有电时，请勿触摸裸露接点和部位。请勿在潮湿环境下操作。请勿在易爆环境中操作。安全术语警告：警告字句指出可能造成人身伤亡情况或做法。目 录一、 概述5二、 关键技术指标5三、 使用环境条件6四、 测量原理6五、 使用方法1、面板配置72、操作键盘73、开机84、仪器复位85、误差测试86、电网频率测试14一、 概述HGQY-H便携式低校高式电压互感器测试仪是最适合于在现场对电压互感器进行误差测试全自动智能仪器。用户不再需要配置粗笨升压器，标准电压互感器，负载箱及调压器（或自动检测台），单台仪器就能对10kV、10kV/、35kV、35kV/、110kV/、220kV/电压互感器进行快速测量。全过程（包含额定、下限全部测量点）测试时间不超出1分钟（不含接线时间），其正确度达成0.05级。本仪器采取320240点阵大屏幕液晶显示器，各点误差能够在同一屏上显示，全部操作均可点击屏幕菜单轻松完成。本仪器能够存贮200组数据，备有专用接口和PC机通讯。本仪器约重15kg。二、 关键技术指标l 测试范围：10kV、10kV/、35kV、35kV/、110kV/、220kV/l 二次负荷：2.5VA600VA cos=0.8l 测量精度：0.05级l 测频率：正确度为0.01Hzl 仪器设有实时时钟，可实时统计测试时间。l 测试速度：完成每只PT全部测试点时间不超出1分钟（不含接线时间）。l 显示：带背光大屏幕液晶显示器：320240点阵，显示窗口12292（mm），全汉字菜单操作。l 能存贮200组测试数据，可用RS-232接口和PC机通讯。l 仪器重量约15kg。三、 使用环境条件l 环境温度：050l 环境相对湿度不超出80%。（25）l 工作电源：电压：220V10%，波形畸变小于5%功率：500VA频率：50Hz2%l 使用时电源不应有强电脉冲冲击，周围不应有和工作无关强磁场。四、 测量原理本仪器在电压互感器传统测量方法（测差法）基础上，参考了电压互感器误差经典公式，尤其对难以测量漏抗，建立了有效计算数学模式，从而建立了一套独特测量方法，既使测量精度达成了0.05级，又不需要配置粗笨升压器、标准电压感器、负载箱和调压器，成为适合现场使用自动化仪器。五、 使用方法1、面板配置（参见附图）2、操作键盘（参见附图）l 09为数码/字符键，在输入编号，实时时钟等需要输入数字及字符用。l 复位键，使仪器回到起始状态。l 删除键：删去目前输入一个数字/字符；删去被查询该组数据。l 返回：返回到上一显示界面。l 确定：对光标所在条目加以选定（确定）。l “r”“s”：使光标上下移动。3、开机插上220V电源，在未连接互感器二次绕组条件下，打开电源开关则开机正常。4、仪器复位有二种方法能够进行复位，一个是开机上电复位，另一个是按复位键复位，仪器复位后，除已存入外存贮器数据外，其它数据将被清除，仪器回到起始状态。复位操作不影响测试电源开启或关闭，但操作电压自动回“0”。5、误差测试a:先接上PT二次线（注意极性）,一次线悬空（确保在测试电源断开时进行）。b:用复位键或返回键，使显示器幕回到主菜单：c: 用“r”“s”键使光标条到“误差测试”，按“确定”键，光标条将移至屏幕右侧提醒框“100V测试”或“100/3V”测试，按“确定”键，屏幕将显示子菜单（子菜单中间一列内容为上次设定内容），界面以下：l 编号：光标在产品编号项，用09数字/字符键，输入产品编号，最多能够输入8个数字或字符（09数字/字符键使用方法参阅附录），输入完成，按“确定”键，光标移至下一项。输入过程中若有错，可按“删除”键删除。假如不需输入产品编号，则可直接按“确定”键。l 型号：该项输入方法同“产品编号”，但最多字符数为10位。l 额定负荷：光标移至该项后，若此时显示数据即为要输入数据，则可无须输入，直接用“s”键，将光标移至下一项；若要更改数据，则用“09”键直接输入所需要VA数，碰到小数点则按“0”，此时在右边提醒框内出现“0”“”字符，只要选择其中一个按“确定”即可。l 下限负荷：设定方法同“额定负荷”。l 变 比：按“回车”键即出现所能测量变比范围，选择其中一组，回车即可。l 精 度：设定方法同“变比”。最终光标移至“确定”项，表示参数设置完成，按“确定”键，即开始测试。开始测试后，屏幕上将出现第一项测试提醒：测量二次绕组直流电阻及开路导纳时，将被测PT二次绕组接入仪器对应接线端，PT一次接线端“A”悬空，仪器一次接线端“A”悬空。检验无误后，开启测试电源，因测导纳时，PT一次绕组二端感应有120%额定高压，所以测试时人员必需远离被测PT。准备就绪后按“确定”键，弹出以下界面，确定一次开路，再按“确定”键进行自动测试。测试结束后，屏幕显示该项测试结果：测试结束时，测试电压自动回“0”，并自动断开测试电源（报警声消失），此时测试人员应检验：测试电压回“0“灯亮，测试电源灯灭。在确定无误后，按“确定”键进入下一项测量。l 二次绕组短路阻抗测试及误差测试：进入该项测试后，屏幕上将出现第二项测试提醒：连上PT一次高压端和仪器高压端，连接无误后开启测试电源，按“确定”键进行自动测量。测量结束后，过3秒钟自动弹出误差界面以下：注：在开启测试后，如碰到接线故障和极性错误，机器会自动关闭测试电源，并提醒接线错误。接线更正后可开启测试电源，按“确定”键继续。整个测试过程中，只要有回路电压或高压输出时，此时全部会有报警声，只有在无报警声，而且回路电压指示灯不亮情况下才可对测试设备进行拆线、连线等操作，不然会有危险。测试结束时，测试电压自动回“0”，自动断开测试电源。“100/V测试”和“100V测试”方法雷同。导纳测试将光标移至该项，出现以下界面：6、电网频率测试将显示器回到主菜单，并将光标移至该项。按“确定”键，屏幕上立即显示电网频率数据。7、数据查询回到主菜单，光标移至该项，按“确定”键，屏幕右出现子菜单：a:全部查询：将光标移至该项，按“确定”键，屏幕即显示以下：屏幕即显示最终存入一组数据（序号最大），按“s”键，则显示前一组数据（序号减1），直到第一组（序号为1），再按“s”键，又回到显示序号最大一组，反复循环。按“r”键则沿反方向循环。按“返回”键，回到查询子菜单，再按“返回”键，回到主菜单。b：按编号查询把光标移至该项，按“确定”键，屏幕变成“按编号查询”子菜单。l 输入一组编码，相对于这一组编码，有三种选择： 大于、等于、小于，可用“r”“s”选择，被选中左侧为。大于：选择显示数据编码比输入编码大。等于：选择显示数据编码等于输入编码。小于：选择显示数据编码小于输入编码。在输入了编号，选定了大于、等于、小于三者之一后，按“确定”键，屏幕立即显示对应数据。若选择是“大于”，显示第一组数据是存贮数据中，编号大于输入编号全部数据中编号为最小一组。比如：存贮器中数据编码依次为：40，45，41，50，55，52，60，65，68，70，65，输入数据为55，选择大于，则显示第一组数据编号为60，再按“r”键,则显示编号为65数据。依次类推，若有二组数据编号相同，则序号在前先显示。若选中“等于”或“小于”，操作方法和“大于”操作类似。c：按日期查询光标移至该项，按“确定”键，屏幕将出现“按时间查询”子菜单。d：全部删除光标移至该项，按“确定”键，屏幕将出现提醒框，要求输入“口令”，键入“口令”后，按“确定”键，系统将查对输入 “口令”，若正确，则存贮器中数据全部被删除；若不正确，将提醒“口令错误”，不实施删除命令。键入“口令”后，按“确定”键，系统将查对输入“口令”，若正确，则存贮器中数据全部被删除；若不正确，将提醒“口令错误”，不实施删除命令。8、数据传送回到主菜单，光标移至该项，按“确定”键，屏幕右侧将出现提醒框：
